Snowmobile Polaris FRONTIER CLASSIC (2004 year). Manual - part 11

C13

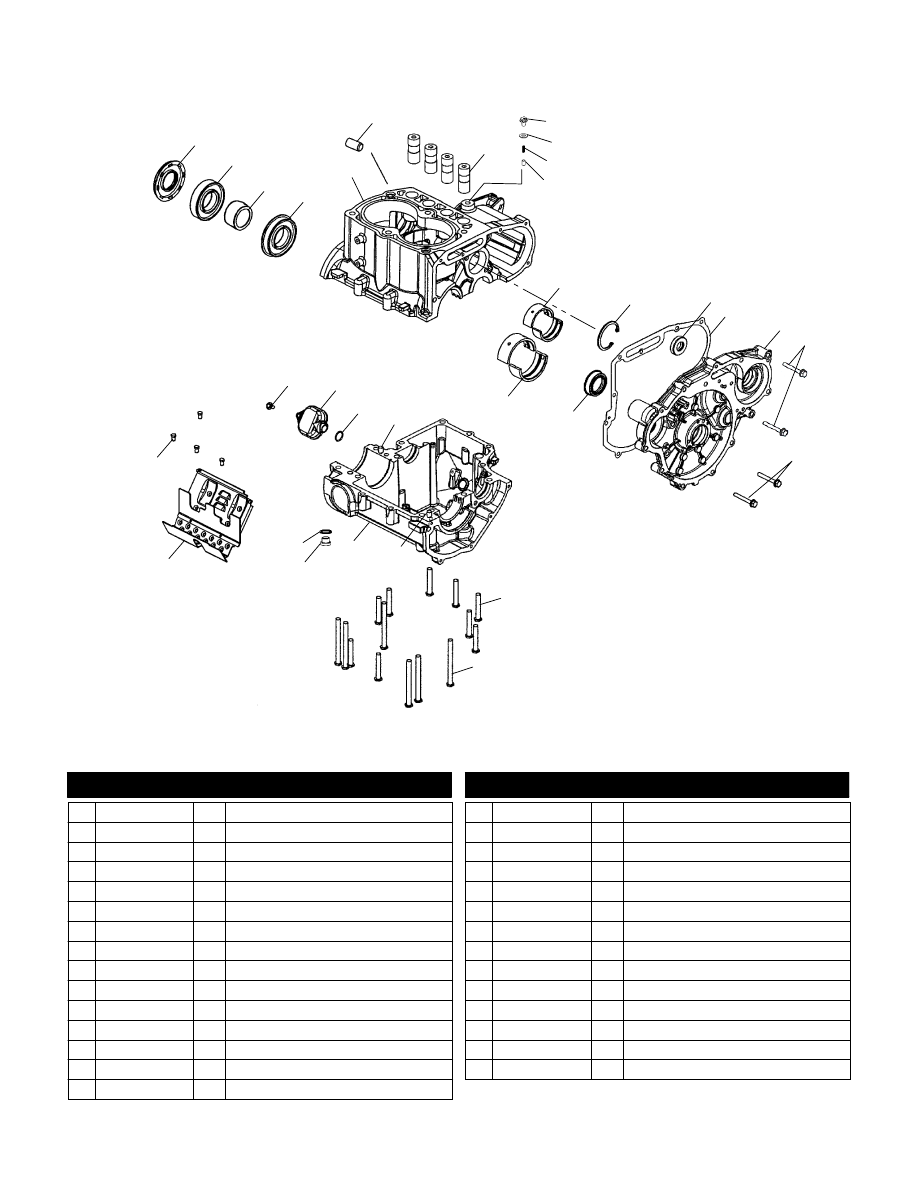

CRANKCASE

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

4

16

17

2

26

27

1

29

5

20

3

25

21

14

24

23

18

19

28

5

12

17

6

13

22

22

7

15

11

10

9

8

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5412114

1 Seal, Flange

2 3514310

1 Bearing, Ball

3 7556258

1 Bushing

4 3514318

1 Bearing, Ball

5 2202133

1 Kit, Crankcase (Incl. 13,23-29)

6 2540115

1 Nipple, Oil Filter

7 5131415

4 Lifter, Valve

8 7516824

1 Screw

9 7556003

1 Washer, Bevel

10 7041563

1 Spring, Pressure Relief

11 7661127

1 Pin, Dowel

12 5132753

4 Bearing, Journal Balance Shaft

13 7710512

1 Ring, Retaining

14 5411184

1 Seal, Oil

15 5812364

1 Gasket, Cover

16 1202384

1 Asm., Cover, Engine, Magneto

17 7517950

4 Screw

18 5412048

1 Seal, Flanged

19 3585704

2 Bearing, Main Journal

20 7517793

9 Screw

21 7517792

6 Screw

22 7663001

2 Pin, Dowel

23 7052306

1 Plug, Socket

24 5812232

1 Washer, Copper

25 1202113

1 Baffle, Oil

26 7518045

5 Screw

27 7516603

1 Bolt

28 1201970

1 Asm., Oil Pickup

29 5812016

2 Seal, O-Ring

8/03

C14

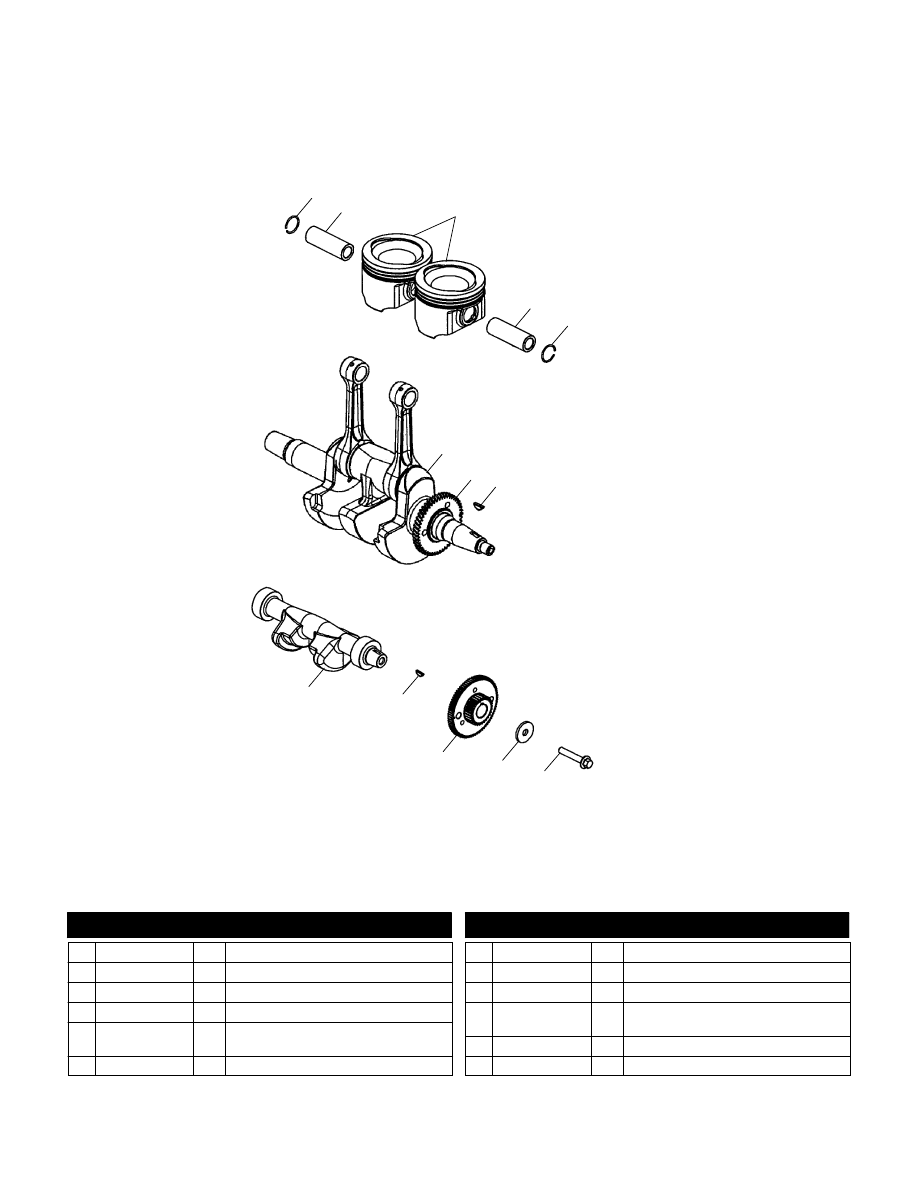

CRANKSHAFT and PISTON

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

6

10

4

8

9

7

2

11

1

3

2

1

5

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

2202445

2 Kit, Piston (Incl. 1,2,3)

1 3021264

4 Circlip, Piston

2 3021263

2 Pin, Piston

3 2202136

1 Kit, Piston Rings

4 2202132

1 Kit, Crankshaft (Incl. 5)(See Crank-

case Pg. C13, Ref. 2,3,4,19)

5 5133220

1 Gear, Crankshaft

6 7721117

1 Key, Woodruff

7 7517865

1 Screw

8 7555982

1 Washer, Retaining

9 --------------

1 Kit, Gear Set (Incl. 5,9)(See Intake &

Exhaust Pg. D2, Ref. 6)

10 7721131

1 Key, Woodruff

11 5132485

1 Shaft, Balance

8/03

D1

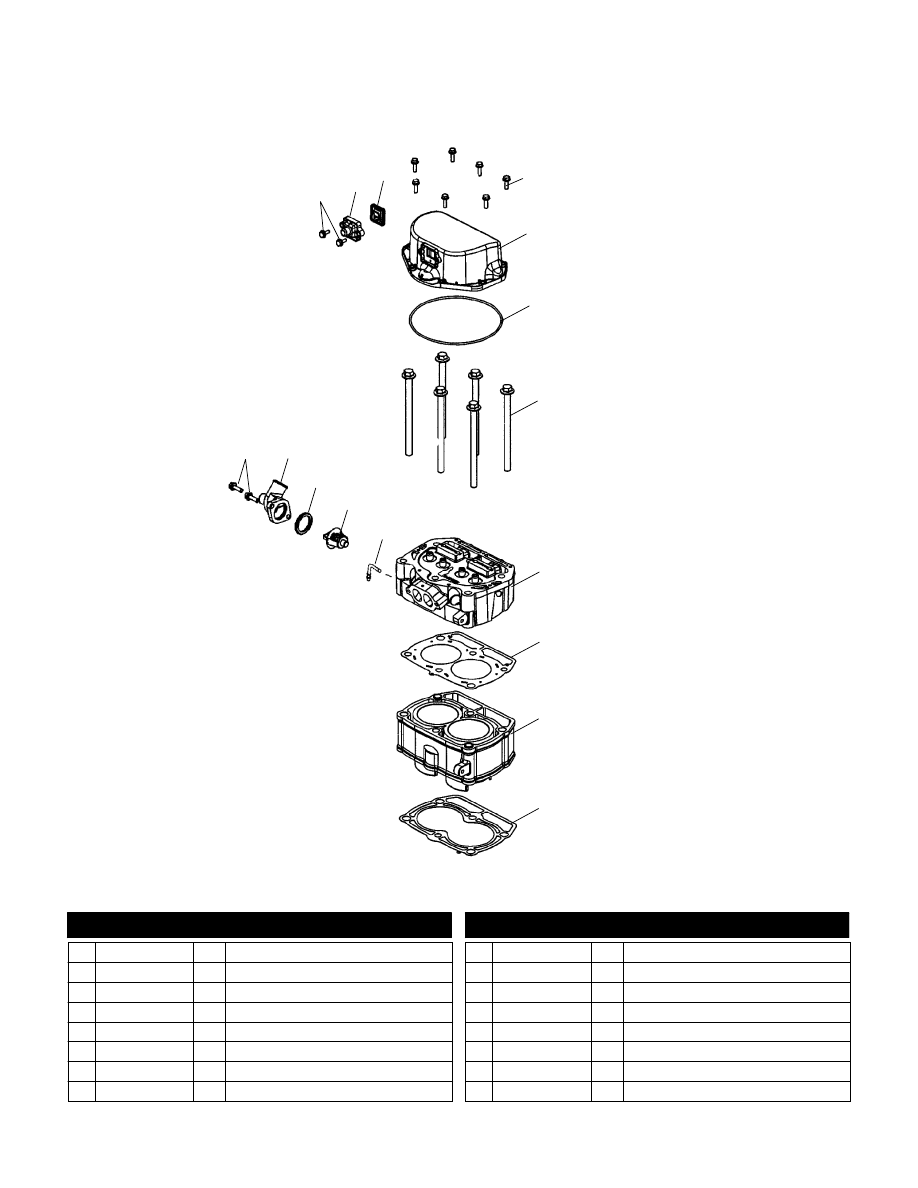

CYLINDER and CYLINDER HEAD

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

2

15

13

9

4

7

3

6

1

8

11

5

10

12

14

16

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517277

2 Screw

2 5432533

1 Cover, Crankcase Breather

3 3021413

1 Breather, Valve

4 7516822

7 Screw

5 1201973

1 Asm., Rocker Cover

6 5411862

1 Seal, O-Ring

7 7518240

6 Screw

8 1202706

1 Asm., Cylinder Head

9 5812193

1 Gasket, Cylinder Head

10 1202503

1 Asm., Cylinder

11 5811455

1 Gasket, Cylinder Base

12 7516822

2 Screw

13 5631390

1 Cover, Thermostat w/o Bypass

14 5411521

1 O-Ring

15 7052224

1 Thermostat

16 7052156

1 Fitting, 90 Degree

8/03

D2

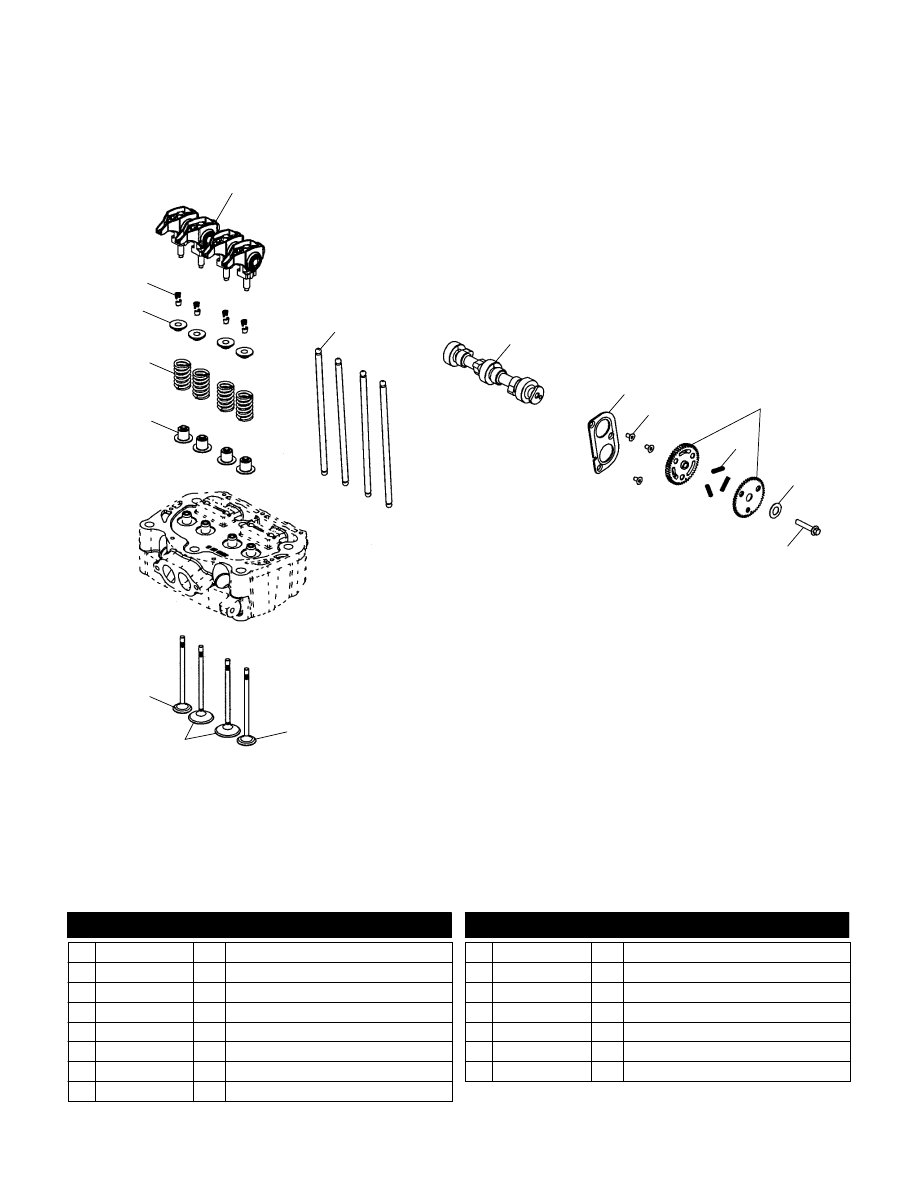

INTAKE and EXHAUST

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

14

15

1

10

5

9

3

2

4

12

13

10

11

8

7

6

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1202169

4 Asm., Rocker Arm

2 5132402

4 Pushrod

3 2202134

1 Kit, Camshaft

4 5244286

1 Plate, Thrust

5 7517598

3 Screw

6 2202145

1 Kit, Gear Set

7 7041999

3 Spring, Compression

8 7556183

1 Washer, Spring

9 7517865

1 Screw

10 5133363

2 Valve, Exhaust

11 5132696

2 Valve, Intake

12 5411895

4 Seal, Valve Guide

13 7041969

4 Spring, Valve

14 5131413

4 Retainer, Spring

15 5910042

8 Retainer, Lock, Valve Stem

8/03
