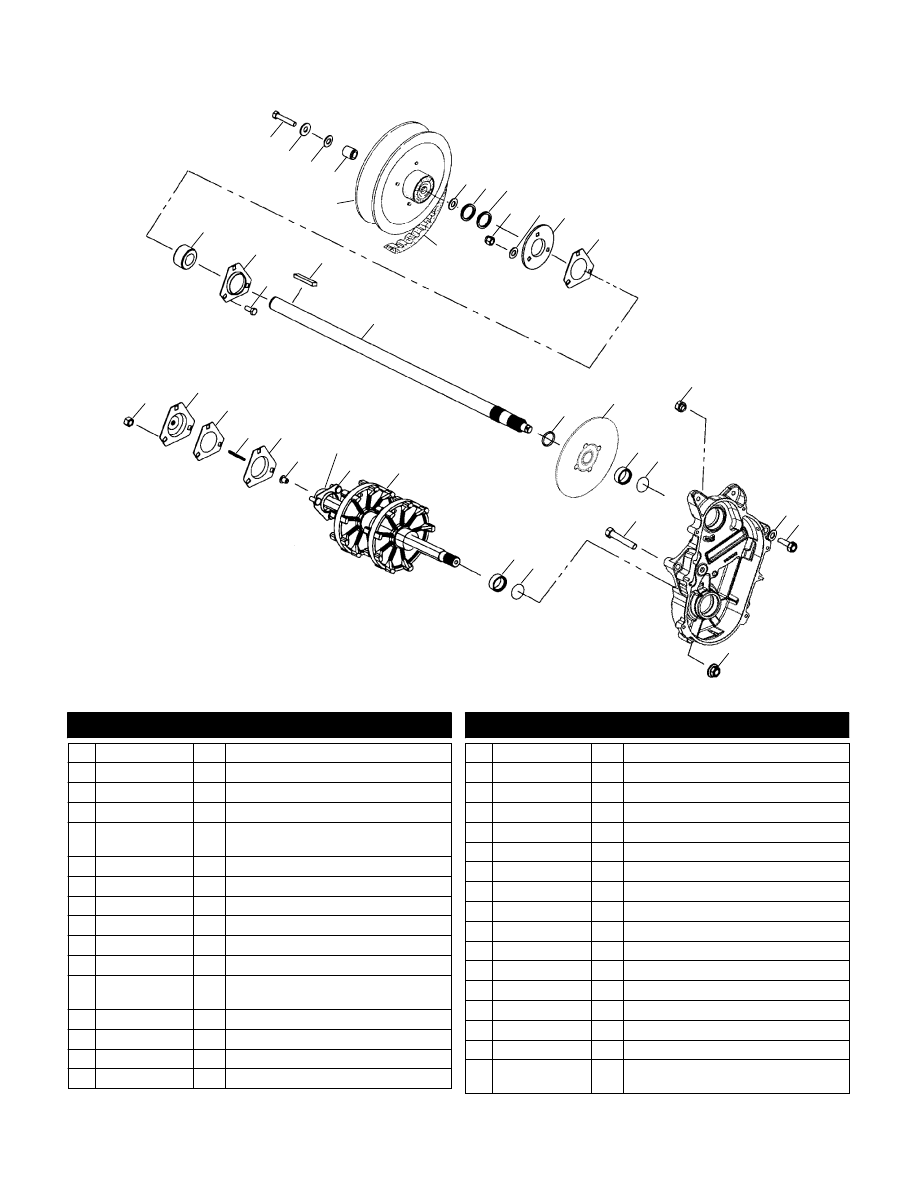

B11

DRIVE TRAIN

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

2

3

4
5

6

9

16

12

15

11

10

18

19

20

21

22

29

27

30

31

32

33

14

24

13

17

28

8

23

24

10

22

21

14

7

E

2003 Polaris Sales Inc.

25

26

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517820

1 Bolt

2 7555701

1 Washer, Flat

3 7555734

AR Washer, Flat

4 5020291

1 Spacer, Input Shaft

5 --------------

1 Asm., Driven Clutch, R8

(See Driven Clutch Pg. C6 for Details)

6 3211092

1 Belt, Drive

7 7555917

AR Washer

8 7555864

AR Washer

9 7556509

AR Bushing

10 7542324

6 Nut, Nylok

11 7558402

3 Washer, Flat

12 5241359

7080561

1

1

Flangette w/Grease Zerk

Fitting, Lubrication

13 5811095

1 Gasket, Jackshaft

14 3514525

2 Bearing

15 5222751

1 Flangette

16 7512377

3 Bolt, Carriage

17 7721128

1 Key

18 1332283

1 Asm., Jackshaft (Incl. 16,19)

19 7710422

1 Ring, Retaining

20 1910612

1 Disc, Brake

21 5020588

2 Sleeve, Seal

22 5410613

2 O-Ring

23 7515428

2 Bolt, Carriage

24 7542423

3 Nut, Flange

25 7558403

1 Washer

26 7518002

1 Screw

27 1590340

1 Asm., Drive Shaft (Incl. 14,28,29)

28 1012945

1 Asm., Flangette w/Screws

29 3280019

1 Bushing, Metal, Speedometer

30 5243529

1 Flangette, Offset, w/Hole

31 3280017

1 Key, Square, Speedometer

32 5830012

1 Gasket, Drive Adaptor

33 3280116

7080433

1

1

Adaptor w/Zerk, Drive

Fitting, Lubrication

8/03

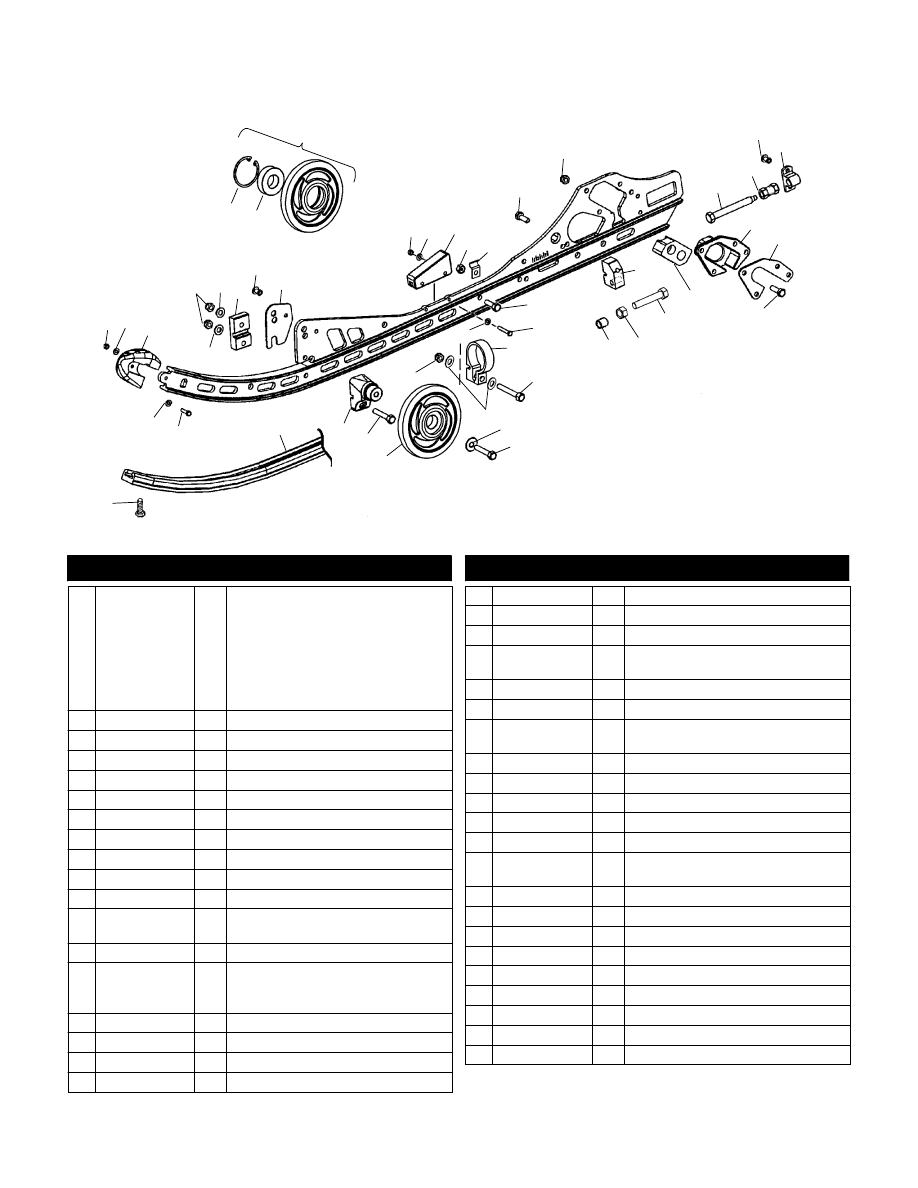

B12

RAIL MOUNTING (M-10)

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

3

12

1

4

5

6

8

9

10

11

11

13

4

17

18

19

20

21

22

23

12

24

25

26

27

30

31

32

7

36

35

37

38

5

16

33

34

39

5

4

28

2

2

E

2003 Polaris Sales Inc.

15

14

29

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1541782-309

1541783-309

1541901-309

1541902-309

1

1

1

1

Asm., Rail, M-10, LH

(Incl. 1-3,13,19,20,30,38)

Asm., Rail, M-10, RH

(Incl. 1-3,13,19,20,30,38)

Asm., Rail, M-10, ACE, LH

(Incl. 1-3,13,19,20,30,38)

Asm., Rail, M-10, ACE, RH

(Incl. 1-3,13,19,20,30,38)

1 7541925

6 Nut, Nylok

2 7555792

4 Washer

3 5434374

2 Cap, Rail Tip

4 7542324

12 Nut, Nylok (Qty. 10 for ACE)

5 7558402

8 Washer, Flat (Qty. 4 for ACE)

6 5132577

2 Block, Rail Support

7 7661845

2 Rivet

8 5244651

2 Plate, Rail Support

9 7718407

2 Ring, Retaining (1 per Wheel)

10 3514303

2 Bearing (1 per Wheel)

11 1590275-244

2 Asm., Wheel, Scrolled, Bright Silver

Metallic (Incl. 9,10)

12 7555783

8 Washer, Flat

13 5411947

5412336

5432946

2

2

2

Bumper, Rail Jounce (M-10)

Bumper (M-10 ACE)

Liner, Bumper (M-10 ACE)

14 7547004

4 Nut (M-10 ACE)

15 7080963

4 Clip, J, Retainer (M-10 ACE)

16 7512392

2 Screw (M-10 Only)

17 7517773

2 Screw

18 5132712

2 Nut, Tension Adjust

19 7621501

4 Rivet

20 5132611

2 Block, Idler Bolt Adjust

21 5631188

5631189

1

1

Guide, Slider, LH

Guide, Slider, RH

22 5245045

2 Plate, Coupler Block

23 7512310

6 Bolt

24 5434239

5434240

1

1

Block, Slider, Long, M-10, LH

Block, Slide, Long, M-10, RH

25 5132584

2 Block, Shock Pivot Threaded (M-10 Only)

26 7515511

2 Bolt (M-10 Only)

27 7542404

2 Nut (M-10 Only)

28 5133009

2 Spacer (M-10 Only)

29 7511876

4 Screw (M-10 ACE)

30 7511967

7510504

4

4

Bolt (M-10)

Screw (M-10 ACE)

31 5132832

2 Clamp, Reservoir, M-10 (Only)

32 7515319

2 Bolt (M-10 Only)

33 7556179

2 Washer, Spring

34 7515382

2 Bolt

35 7512329

2 Bolt

36 5631065

2 Block, Wheel Mount, LWT

37 5521571

2 Hi-Fax

38 7511975

2 Screw

39 7515199

2 Screw

8/03

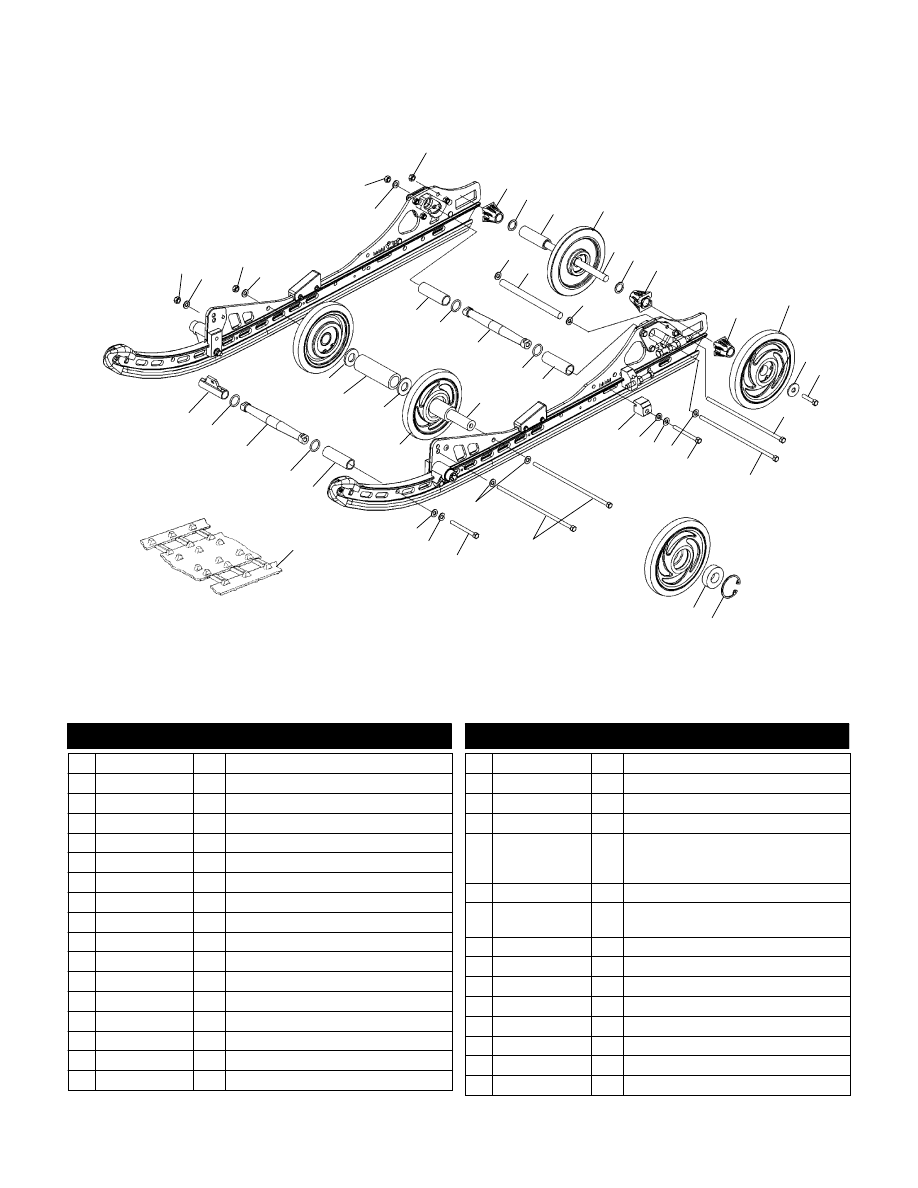

B13

REAR SUSPENSION (M-10)

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

1

4

4

4

5

5

8

7

9

10

11

19

18

26

20

25

23

28

30

29

6

22

2

1

3

31

31

32

24

24

2

12

13

21

15

24

24

23

23

25

14

15

16

17

27

27

16

2

2

2

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542439

3 Nut, Nylok

2 7555806

6 Washer, Flat

3 7547064

1 Nut, Nylok

4 5432535

4 Spacer, Idler

5 7555918

1 Bushing

6 5333285

1 Spacer, Idler, Long

7 1590307

2 Asm., Idler Wheel

8 5020744

1 Shaft, Idler

9 1590305-244

2 Asm., Idler Wheel, Scrolled, Silver

10 7556130

2 Washer, Belle

11 7517731

2 Bolt

12 7517896

1 Screw

13 7517821

1 Screw

14 7517856

2 Screw (M-10 Only)

15 7552603

4 Washer, Spring Lock (Qty. 2 ACE)

16 7556042

4 Washer (Qty. 2 ACE)

17 5132583

2 Block, Shock Pivot Adjust (M-10 Only)

18 7710444

2 Ring, Retaining

19 3514384

2 Bearing

20 7517921

2 Screw

21 7517857

2 Screw

22 5411825

5411994

5222840

1

1

AR

Track 1 Inch, Mod Lightning

Track 1 Inch, Shockwave

Clip Guide

23 5333902

3 Spacer, Shock Centering (Qty. 1 ACE)

24 5411965

5411092

4

2

O-Ring

O-Ring (ACE)

25 5132793

2 Shaft, Tapered (Qty. 1 ACE)

26 5132586

1 Mount, Limiter Strap Lower, Attachment

27 7556301

2 Bushing

28 5330394

1 Spacer, Bogie, Inner

29 1541530-244

2 Asm., Wheel, Bright Silver Metallic

30 5132490

1 Shaft

31 7558402

2 Washer, Flat

32 5333477-067

1 Tube

8/03

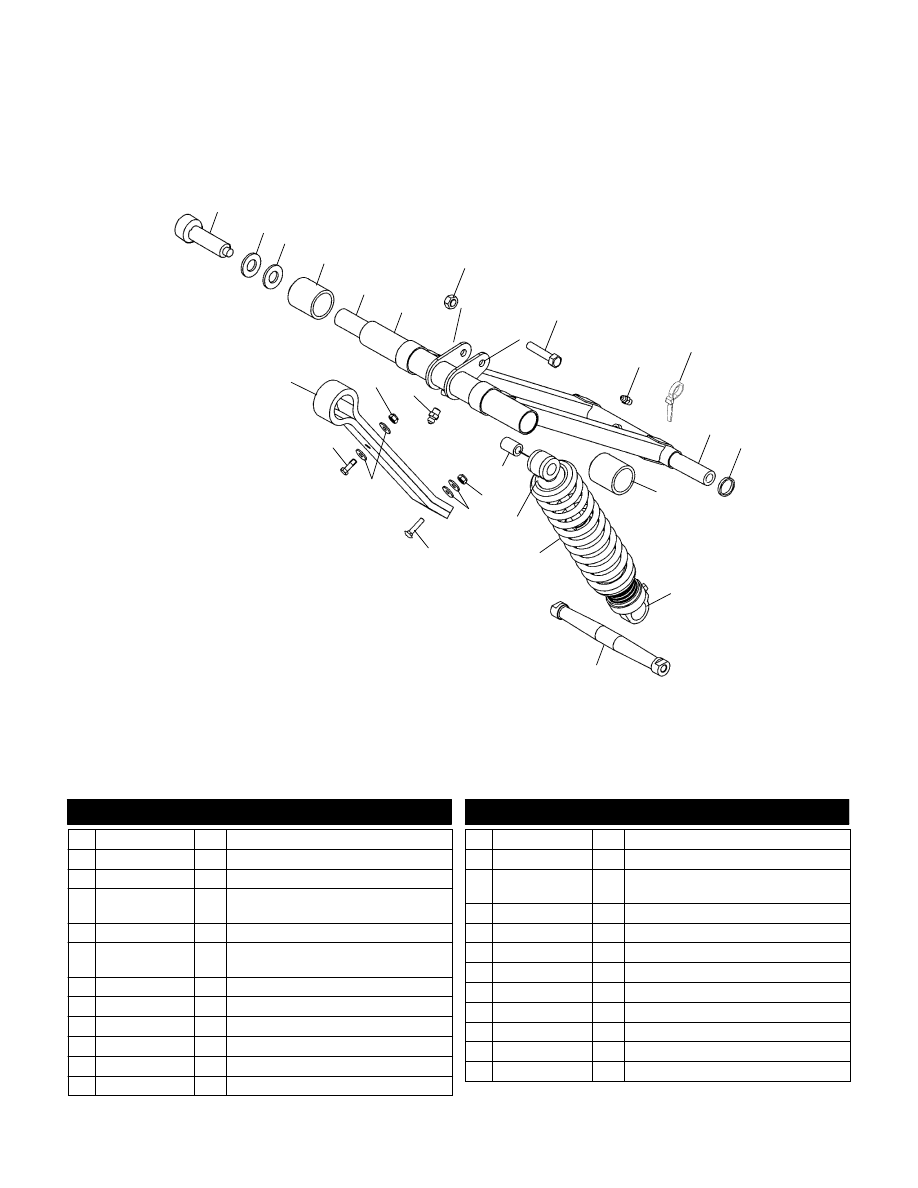

B14

FRONT TORQUE ARM (M-10)

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

5

6

18

7

8

11

12

1

2

3

14

17

16

23

22

21

9

9

20

20

24

15

4

19

10

13

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517815

2 Screw

2 7552614

2 Washer, Lock

3 7555984

2 Washer, Flat

4 5132595

7512257

2

2

Spacer, Upper, Front Torque Arm

Screw, Socket Set

5 5132675

1 Shaft, Upper, Front Torque Arm

6 1541527-067

1541893-067

1

1

Arm, Torque, M-10, Black

Arm, Torque M-10 ACE, Black

7 7542439

1 Nut, Nylok

8 7515415

1 Screw

9 7080424

2 Fitting, Lubrication

10 7080138

4 Cable Tie (ACE)

11 5132579

1 Shaft, Front Torque Arm, Lower, Pivot

12 5132783

2 Spacer, Front Torque Arm, Lower

13 5435190

1 Sleeve, ACE Wire

14 7042224

1 Shock, Front Track, M-10

15 --------------

2 Shaft, Tapered (See Rear Suspension,

M-10 Pg. B13, Ref. 25)

16 7041671-067

1 Spring, Compression, Black

17 5020618

1 Retainer, Spring, Slotted

18 5333905

1 Sleeve

19 7542324

1 Nut, Nylok

20 7556175

4 Washer, Flat

21 7515316

1 Bolt, Carriage

22 7512392

1 Screw

23 5411940

1 Strap, Limiter

24 7542344

1 Nut, Nylok, Thin

8/03
