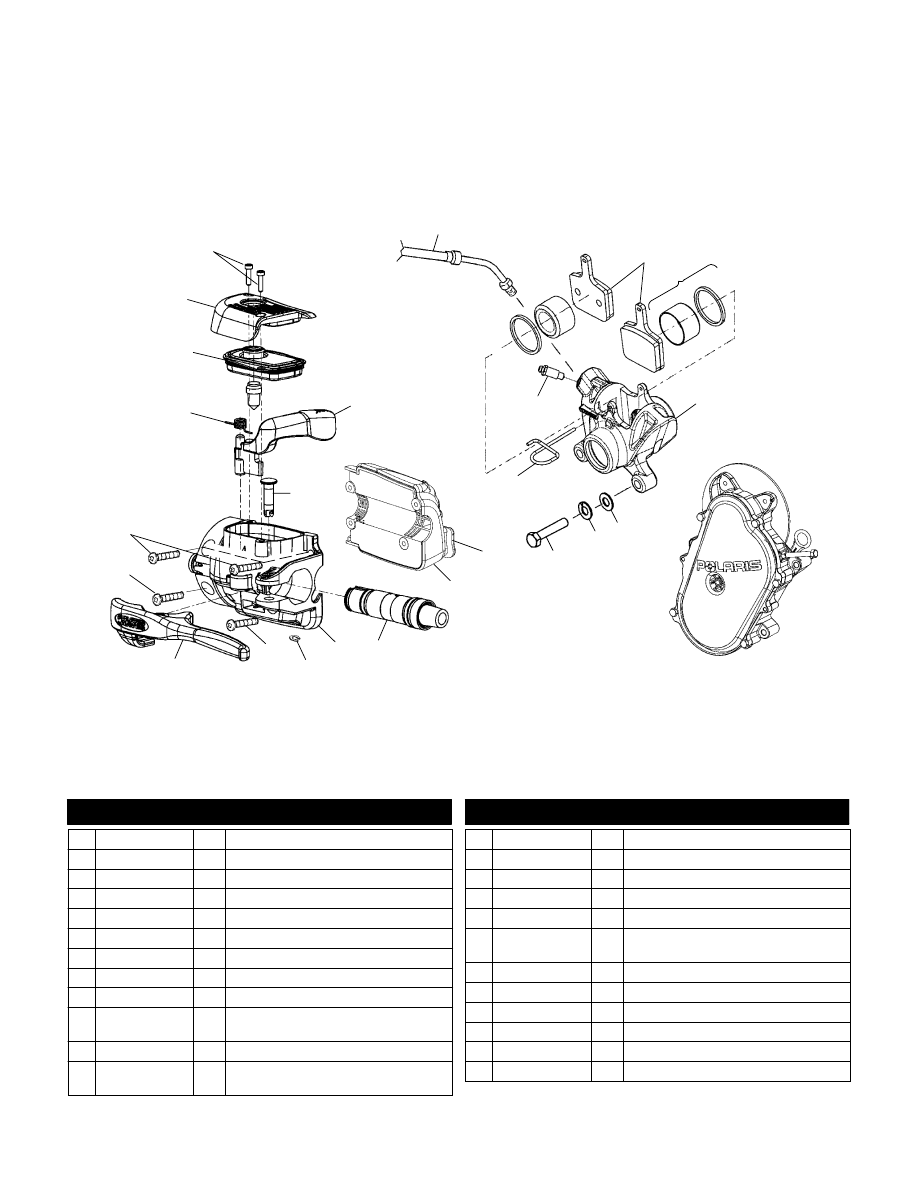

B3

BRAKE

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

20

21

22

18

17

19

16

1

2

3

15

14

12

5

11

10

7

4

8

13

9

6

23

24

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2201254

1 Kit, Cover Screws

2 2201255

1 Kit, Cover Assembly (Incl. 1,3)

3 --------------

1 Gasket

4 2201250

1 Kit, Park Lever Spring

5 7517441

2 Screw

6 7512078

1 Screw

7 2201943

1 Kit, Lever

8 7517566

1 Screw

9 2201945

1 Kit, Snap Ring

10 2202146

4010157

1

1

Kit, Asm., Master Cylinder, (Incl. 1-11)

Switch, Brake Light

11 2201944

1 Kit, Cartridge Subassembly

12 2010167

2010168

1

1

Asm., Control, LH

Asm., Control, LH w/Shock Adjust

13 5433291

1 Button, Switch, HI/LO, LH Control

14 2201946

1 Kit, Pivot Pin w/Snap Ring

15 2201251

1 Kit, Park Lever and Spring (Incl. 4)

16 1910607

1 Line, Brake

17 2202202

1 Kit, Brake Pad, Type 81

18 2202207

2202204

1

1

Kit, Piston/Seal

Kit, Seal

19 2202198

1 Kit, Asm., Brake Caliper (Incl. 17,18)

20 7556160

2 Washer

21 7552603

2 Washer, Spring Lock

22 7515534

2 Screw

23 2202206

1 Kit, Pin Retaining

24 2202205

1 Kit, Bleeder Fitting

8/03

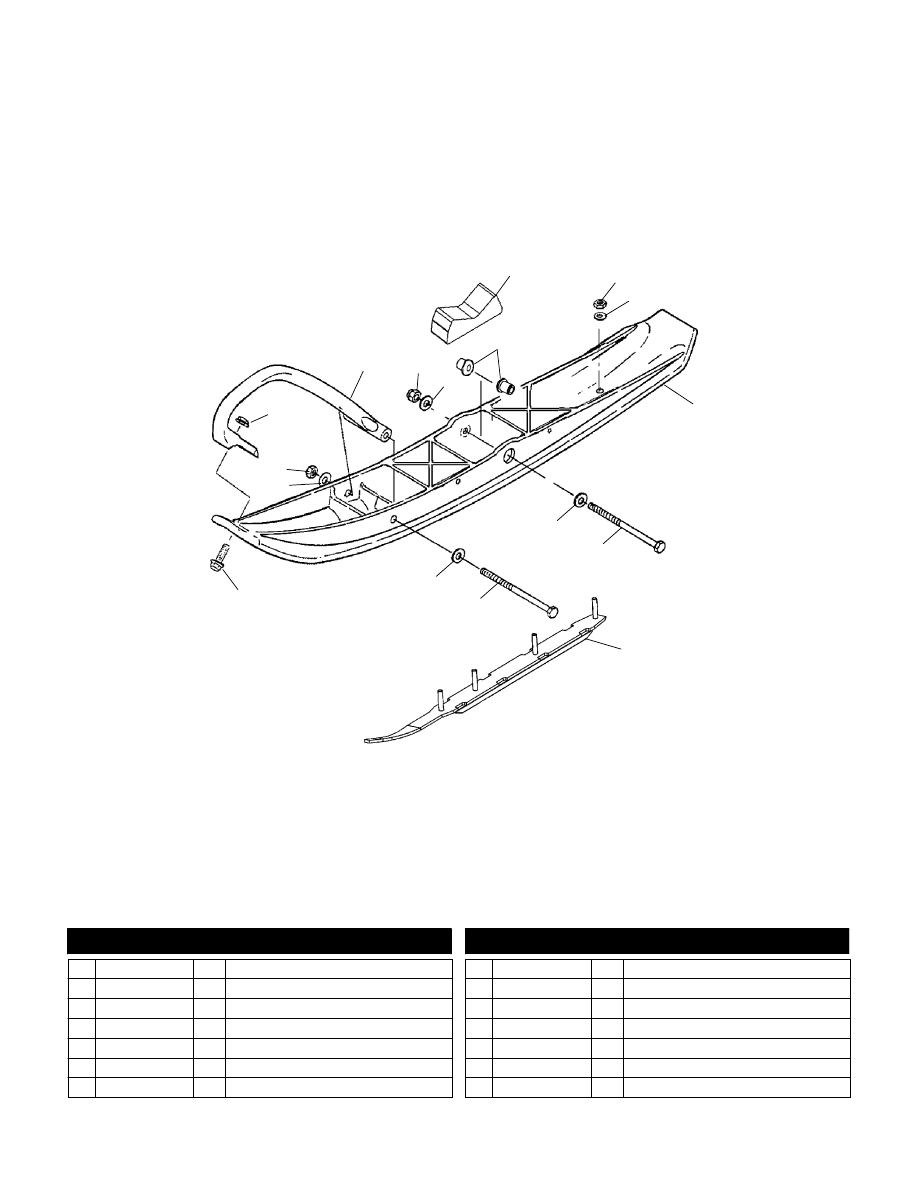

B4

SKI

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

12

6

9

10

11

13

14

3

8

5

2

1

7

4

5

2

3

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542321

2 Nut, Flange

2 7542439

4 Nut, Nylok

3 7555832

4 Washer

4 5434165-385

2 Toe, Ski, Plastic, Cloud Silver

5 7556130

4 Washer, Belle

6 5132637

4 Bushing

7 5412018

2 Stop, Ski, Rubber

8 7542324

8 Nut, Nylok

9 7556175

8 Washer, Flat

10 1820929-070

2 Asm., Ski

11 7517968

2 Screw

12 2874752

2 Kit, Skag, Dual

13 7515514

2 Bolt

14 7515307

2 Screw

8/03

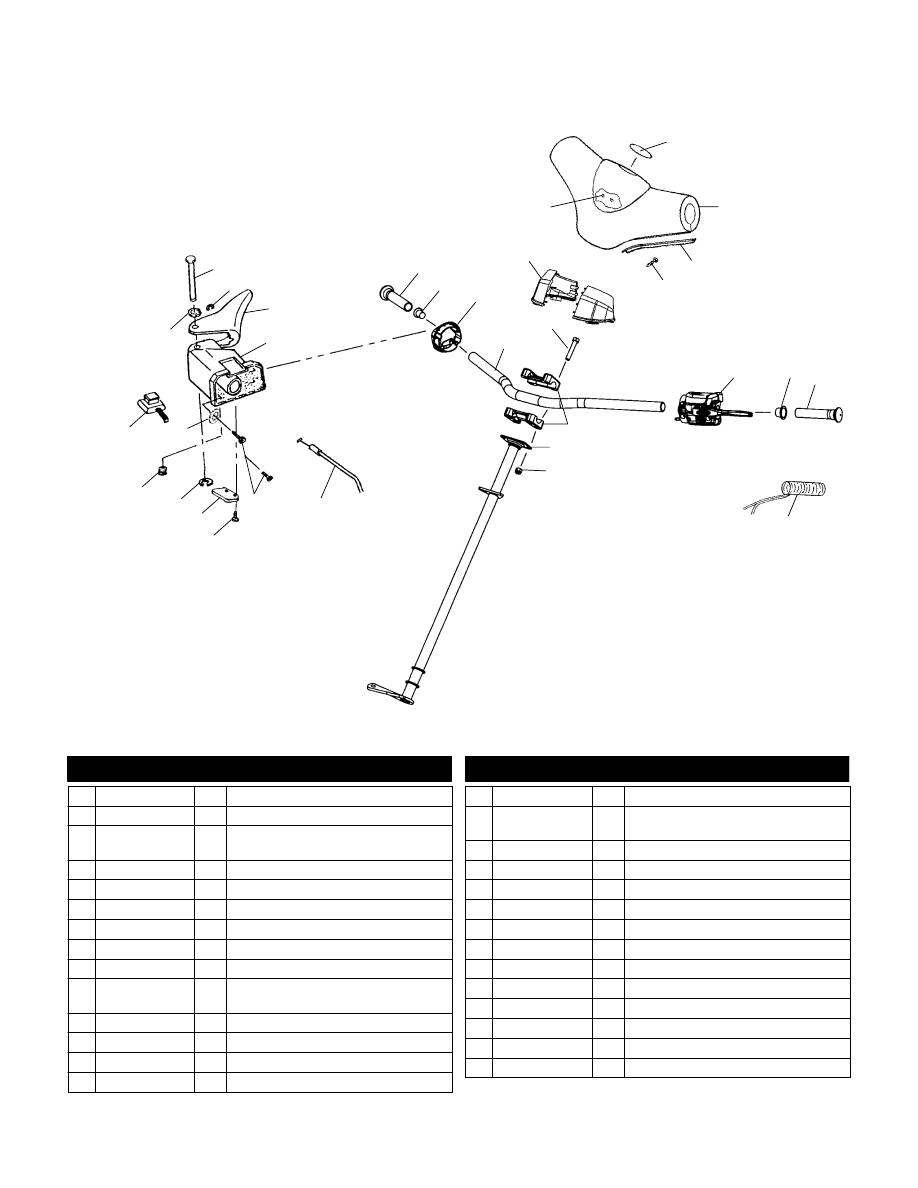

B5

STEERING

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

5

28

1

2

3

4

7

9

13

17

8

16

6

20

19

18

22

23

24

25

27

5

6

26

14

15

11

12

22

10

E

2003 Polaris Sales Inc.

21

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661624

1 Pin, Retaining

2 7710503

1 Ring, Retaining

3 5432970

2010171

1

1

Lever, Throttle

Asm., Lever w/Heater, HI/LO

4 5431592

1 Block, Throttle/Brake

5 5432634

2 Grip, Handlebar

6 5431096

2 Plug, Overflow

7 5433345

1 Adaptor, Block, Throttle

8 5243355-067

1 Handlebar

9 7517238

4 Screw

10 5434487

5434488

1

1

Collar, Console, LH

Collar, Console, RH

11 7670106

2 Nut, Push-On

12 5434179

1 Emblem, Star

13 5433159-070

1 Cover, Handlebar

14 5433160-070

2 Slide, Handlebar Cover

15 4010287

2 Clip, Dart, Nylon

16 --------------

1 Asm., Control, LH

(See Brake Pg. B3, Ref. 12)

17 5630187-067

2 Block, Handlebar

18 1821155-067

1 Post, Steering

19 7542122

4 Nut, Nylok

20 2460677

2 Heater, Grip, Lo/Med/Hi

21 7081032

1 Cable, Throttle

22 7511848

8 Screw

23 5432261

1 Holder, Wire

24 7710401

1 Ring, Retaining

25 7512465

1 Screw, Set

26 7555727

1 Washer

27 4110106

1 Switch, Auxiliary Shut-Off

28 7555730

2 Washer

8/03

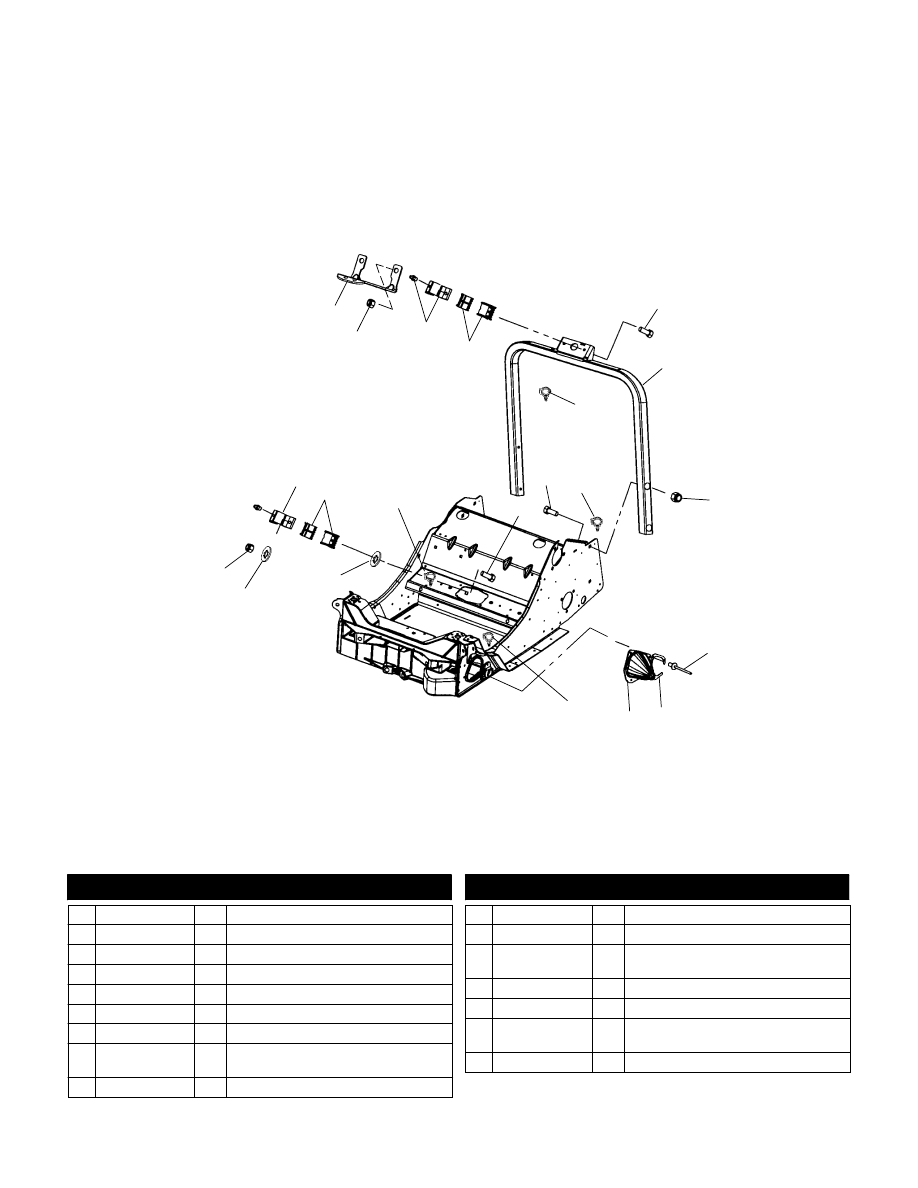

B6

HANDLEBAR

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

2

3

4

4

4

4

5

6

7

8

9

10

11

12

13

14

15

16

11

1

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517579

4 Bolt, Carriage

2 1013558-067

1 Hoop, Steering

3 7542343

4 Nut, Flange

4 4020139

4 Clip, Rosebud

5 7512377

4 Bolt, Carriage

6 7621433

6 Rivet

7 5244470

2 Plate, Tie Rod Boot

8 5433532

5433533

1

1

Boot, Tie Rod, LH

Boot, Tie Rod, RH

9 7547030

2 Nut, Pal

10 7558402

2 Washer, Flat

11 7542324

4 Nut, Nylok

12 5132967

7080510

1

1

Bracket, Steering Post

Fitting, Zerk

13 5434775

2 Bushing, Steering Post

14 5432785

2 Bushing, Steering Post

15 5131841

7080510

1

1

Bracket, Steering Post

Fitting, Zerk

16 5245354

1 Bracket, Console, Front Neck

8/03
