Snowmobile Polaris FRONTIER CLASSIC (2004 year). Manual - part 3

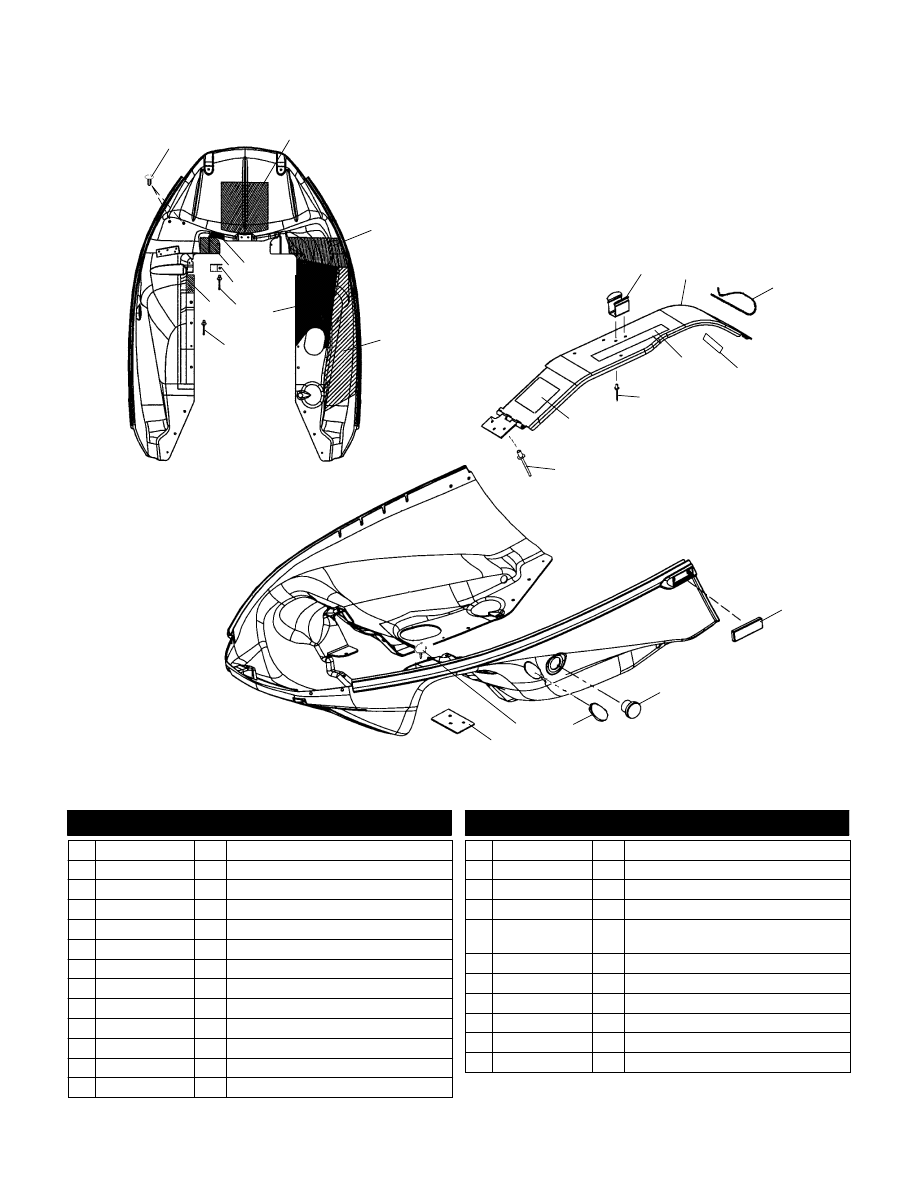

A9

NOSEPAN

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

6

7

2

17

12

4

5

19

13

14

20

21

24

18

3

10

16

8

9

23

1

22

15

E

2003 Polaris Sales Inc.

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7670131

2 Plug, Nylon

2 5812036

1 Foil, Nosepan

3 5812396

1 Foil, Nosepan, Shock Tower

4 5812398

1 Foil, Nosepan, Upper, RH

5 5812019

1 Tape, Foil, Nosepan, Lower, RH

6 5810949

1 Foil, Tape

7 5812020

1 Foil, Tape, Nosepan

8 7080963

2 J-Clip, Retainer

9 7621462

1 Rivet

10 5811948

1 Foil

11 7621334

1 Rivet

12 5222769

1 Clip, Retainer, Belt

13 1013910

1 Asm., Clutch Guard

14 7080698

1 Pin, Clutch Guard

15 5812352

1 Pad, Clutch Guard

16 7075350

1 Decal, Engine and Clutch

17 7621429

2 Rivet

18 7170930

7170743

1

1

Decal, Troubleshooting, M-10, 121

Decal, Troubleshooting, M-10 ACE

19 7661082

3 Rivet

20 2670134

2 Asm., Reflector, Amber

21 5410344

1 Plug, Hole

22 5433926

1 Plug, Nosepan, Oblong

23 7670109

1 Clip, Routing

24 5246393

1 Plate, Backer, Clutch Guard

8/03

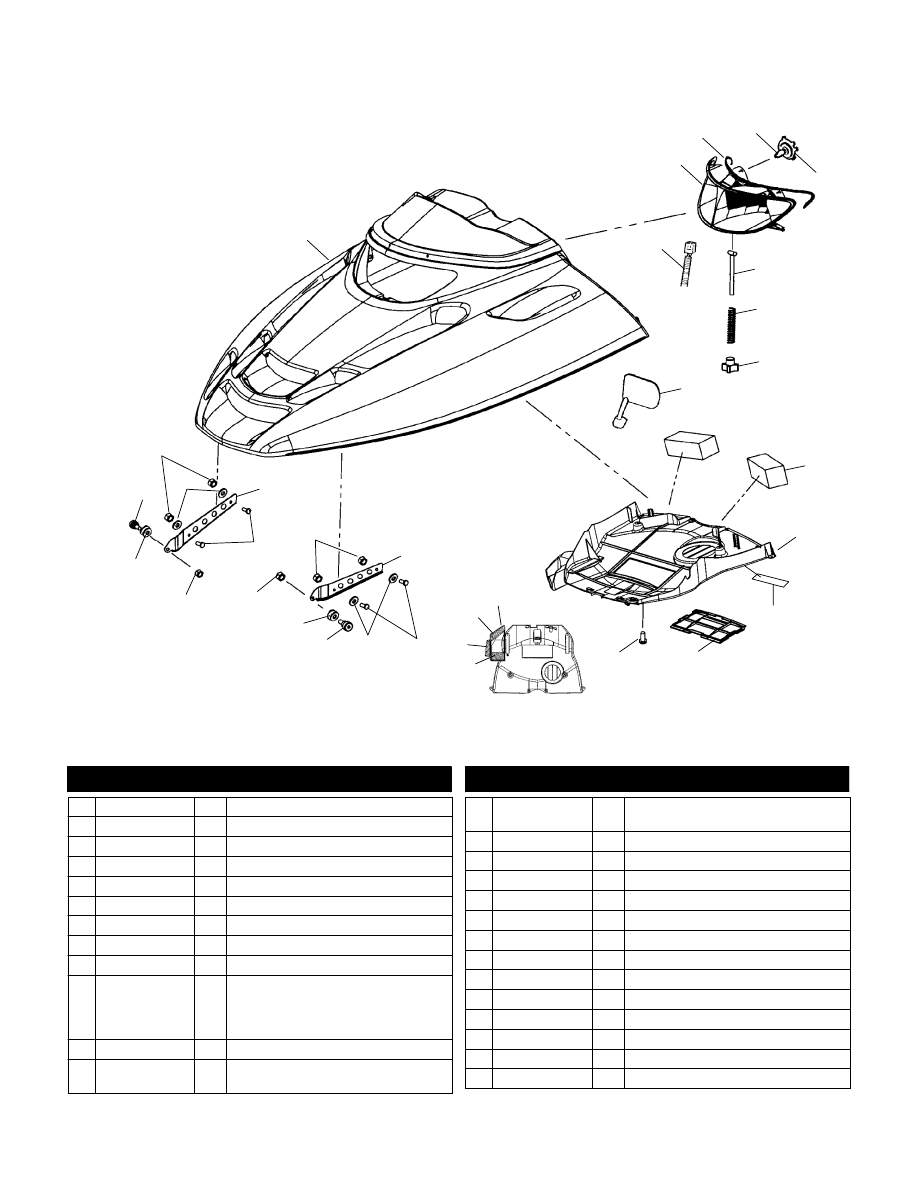

A10

HOOD

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

3

5

6

7

8

9

11

12

20

23

24

26

23

24

22

25

21

25

22

21

25

15

4

25

14

2

13

10

18

17

16

19

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2632621-447

1 Asm., Hood, Blue Diamond Metallic

2 2461136

1 Harness, Headlight

3 2410132

1 Asm. Headlamp (Incl. Bulbs)

4 5812450

1 Seal, Headlight, One Piece

5 2870448

2 Bulb

6 4032063

2 Retainer, Headlamp Bulb

7 7517872

1 Bolt, Tee Adjuster

8 7041954

1 Spring, Headlight Adjust

9 7080887

1 Knob, Headlight Adjust, Locking

10 2632246-070

2632247-070

7556088

7546703

1

1

6

6

Asm., Mirror, LH

Asm., Mirror, RH

Washer, Flat

Nut, Nylok

11 5811793

2 Foam, Prefilter

12 2632650

5433516

1

1

Asm., Plenum/Foil (Incl. 16-19)

Plenum, Intake, Hood

13 7170931

7170226

1

1

Decal, Suspension Set-Up, M-10

Decal, Suspension Set-Up, M-10 ACE

14 5433660

1 Cover, Access, Headlight

15 7512068

10 Screw

16 5812414

1 Foil

17 5812324

1 Foil, Plenum

18 5811948

1 Foil

19 5812415

1 Foil, Plenum, LH, Inner

20 5243567-067

1 Hinge, Upper, LH

21 7512240

4 Bolt

22 7558301

4 Washer, Flat

23 7512113

2 Bolt

24 5332403

2 Spacer

25 7542122

6 Nut, Nylok

26 5243568-067

1 Hinge, Upper, RH

8/03

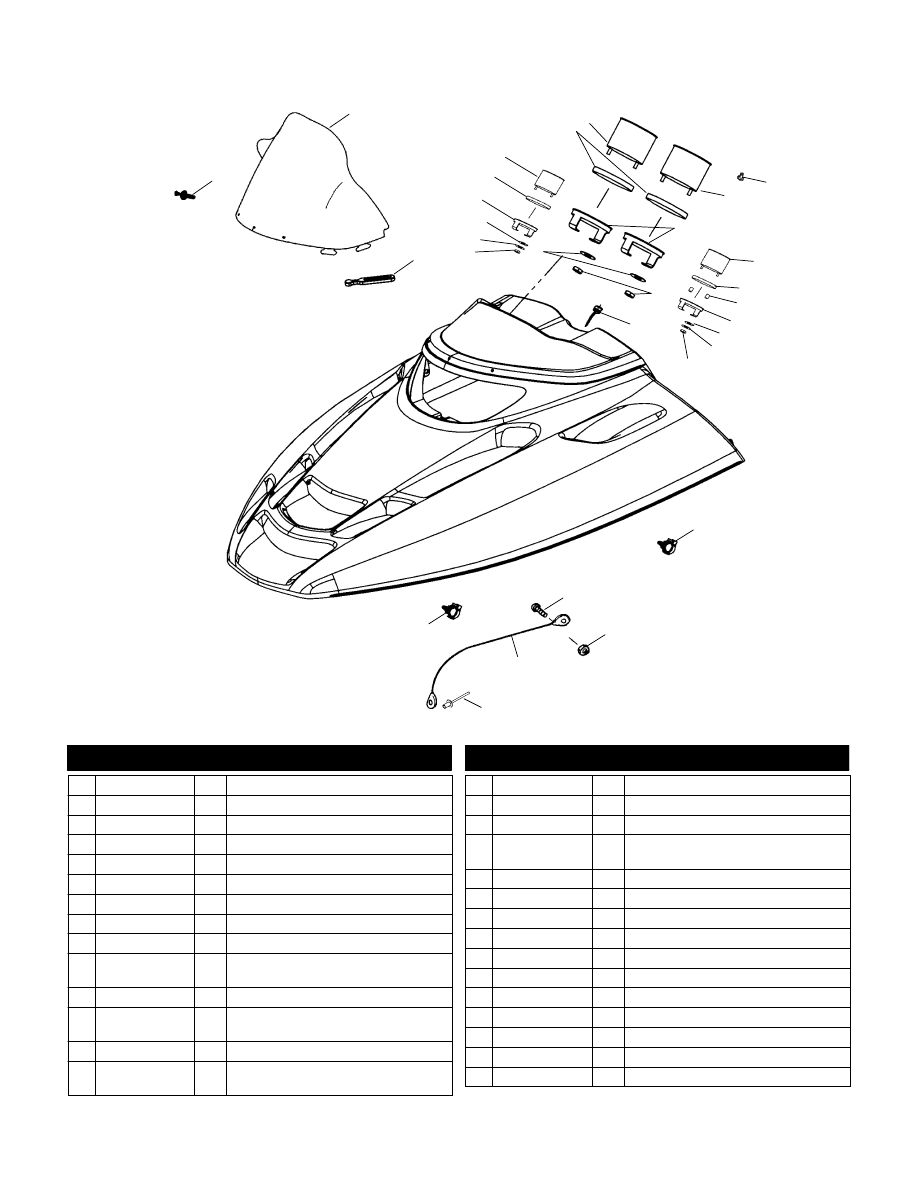

A11

HOOD

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

2

3

12

11

15

16

13

14

4

28

29

26

27

25

17

25

18

19

20

21

22

24

23

E

2003 Polaris Sales Inc.

5

6

7

8

9

10

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7621509

3 Rivet, Plastic, Lock

2 5435045

1 Windshield, 15 Inch

3 5410970

4 Retainer, Windshield

4 3280157

4 Washer, Flat

5 7541933

2 Nut

6 7555868

2 Washer, Lock

7 3280324

2 Washer, Flat

8 3280322

1 Clamp, Back

9 3280323

1 Cushion, Rubber

10 3280404

1 Asm., Gauge, Ride Control

(M-10 ACE)(Incl. 8,9)

11 3280209

2 Cushion, Rubber

12 2874396

4030015

1

3

Kit, Tachometer (Incl. 11-16)

Bulb, Taillight

13 3280186

1 Knob, Trip Odometer

14 3280415

4030015

1

4

Asm., Speedometer

Bulb, Taillight

15 3280210

2 Bracket, Speedometer/Tachometer

16 7546703

4 Nut, Nylok

17 3280385

1 Cable, Speedometer (w/Foil)

18 3280410

4060139

1

1

Asm., Fuel Gauge

Fuse

19 3280230

1 Cushion, Rubber, Fuel Gauge

20 3280228

2 Spacer, Fuel Gauge Bracket

21 3280229

1 Bracket, Fuel Gauge

22 3280231

2 Washer, Flat

23 3280233

2 Washer, Split Lock

24 3280232

2 Nut, Hex

25 7080886

3 Clip, Rosebud

26 7512018

2 Screw

27 7541925

2 Nut, Nylok

28 7080521

2 Cable, Hood Retainer

29 7661637

2 Rivet

8/03

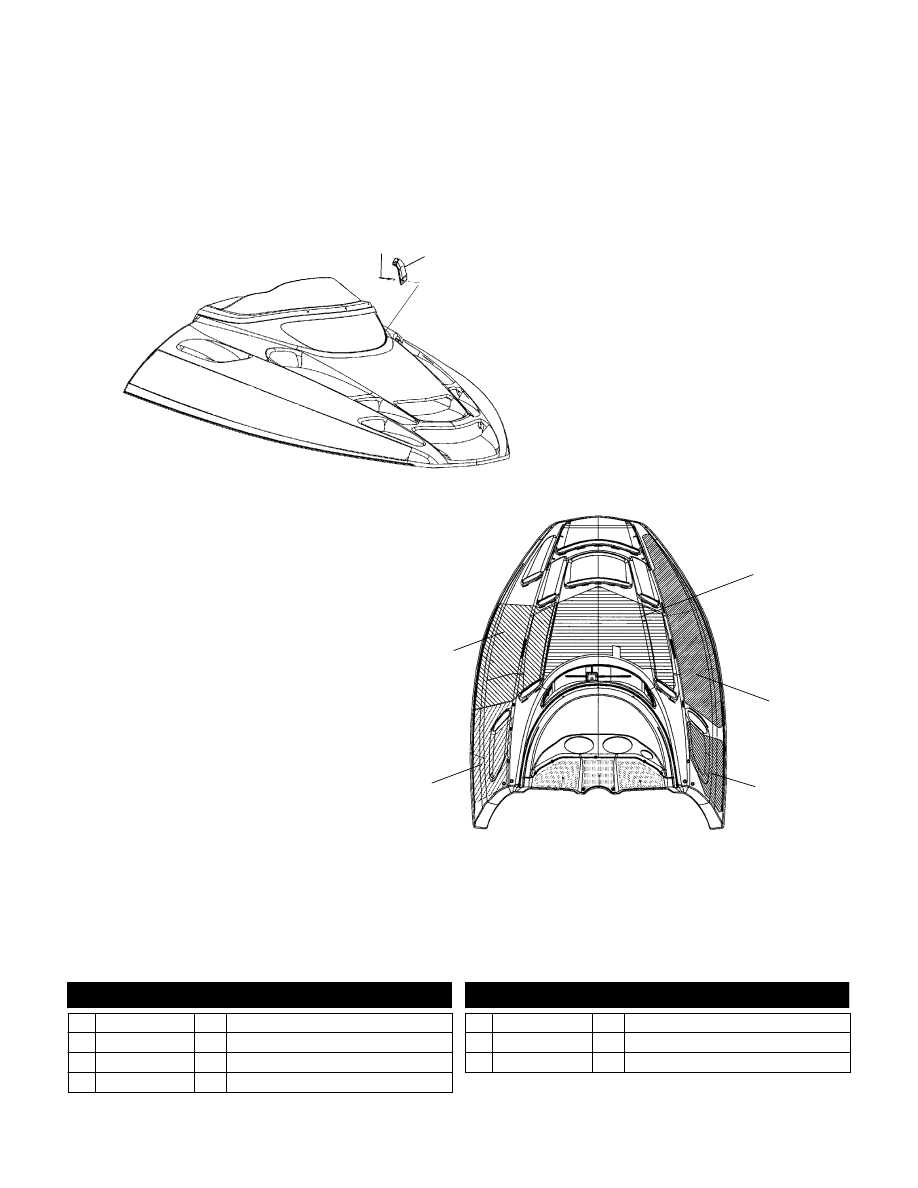

A12

FOIL/FOAM

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

7

6

2

5

1

3

4

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661142

1 Rivet

2 5434223-070

1 Closure, Hood, Upper, LH

3 5812346

1 Foil, Tape, Hood, Front

4 5812347

1 Foil, Tape, Hood, Rear

5 5812270

1 Foam, Hood, Rear, LH

6 5812286

1 Foam, Hood, Front, LH

7 5812443

1 Foam, Hood, Center w/Channel

8/03
