Snowmobile Polaris FRONTIER CLASSIC (2004 year). Manual - part 1

E

2003 Polaris Sales Inc.

PARTS MANUAL PN 9918865 and MICROFICHE PN 9918866 8/03

FRONTIER CLASSIC

Model #S04ND7DS

Model #S04ND7DSA

TABLE OF CONTENTS

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

Parts Manual

A

AIR BOX

C9

. . . . . . . . . . . . . . . . . . . . . . . . . . .

B

BATTERY BOX

C8

. . . . . . . . . . . . . . . . . . . . . . .

BRAKE

B3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

C

CHAINCASE

B10

. . . . . . . . . . . . . . . . . . . . . . . .

CHASSIS

A3

. . . . . . . . . . . . . . . . . . . . . . . . . . .

CONSOLE

A14

. . . . . . . . . . . . . . . . . . . . . . . . . .

COOLING SYSTEM

B8

. . . . . . . . . . . . . . . . . . .

CRANKCASE

C13

. . . . . . . . . . . . . . . . . . . . . . . .

CRANKSHAFT

C14

. . . . . . . . . . . . . . . . . . . . . . .

CYLINDER

D1

. . . . . . . . . . . . . . . . . . . . . . . . . .

CYLINDER HEAD

D1

. . . . . . . . . . . . . . . . . . . . .

D

DECALS

A13

. . . . . . . . . . . . . . . . . . . . . . . . . . .

DRIVE CLUTCH

C5

. . . . . . . . . . . . . . . . . . . . . .

DRIVE TRAIN

B11

. . . . . . . . . . . . . . . . . . . . . . . .

DRIVEN CLUTCH

C6

. . . . . . . . . . . . . . . . . . . . .

E

ELECTRIC MODULE (M--10)(ACE)

C7

. . . . . . . .

ELECTRICAL

C8

. . . . . . . . . . . . . . . . . . . . . . . .

ENGINE MOUNTING

C12

. . . . . . . . . . . . . . . . . .

EXHAUST

D2

. . . . . . . . . . . . . . . . . . . . . . . . . .

EXHAUST SYSTEM

C10

. . . . . . . . . . . . . . . . . . .

F

FOIL/FOAM

A12

. . . . . . . . . . . . . . . . . . . . . . . . .

FRONT SUSPENSION

B1-2

. . . . . . . . . . . . . . . . .

FRONT TORQUE ARM (M--10)

B14

. . . . . . . . . . .

FUEL SYSTEM

D8

. . . . . . . . . . . . . . . . . . . . . . .

G

GAS TANK

A7

. . . . . . . . . . . . . . . . . . . . . . . . . .

H

HANDLEBAR

B6

. . . . . . . . . . . . . . . . . . . . . . . .

H

HOOD

A10-11

. . . . . . . . . . . . . . . . . . . . . . . . . . . . .

I

INTAKE

D2

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

M

MAGNETO

D5

. . . . . . . . . . . . . . . . . . . . . . . . . .

N

NOSEPAN

A8-9

. . . . . . . . . . . . . . . . . . . . . . . . . .

O

OIL DIPSTICK and FILTER

D3

. . . . . . . . . . . . . .

OIL PUMP

D4

. . . . . . . . . . . . . . . . . . . . . . . . . .

P

PISTON

C14

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

R

RAIL MOUNTING (M--10)

B12

. . . . . . . . . . . . . . .

REAR SUSPENSION (M--10)

B13

. . . . . . . . . . . . .

REAR TORQUE ARM (M--10)

C1

. . . . . . . . . . . .

RECOIL ASM.

D6

. . . . . . . . . . . . . . . . . . . . . . .

S

SEAT

A4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SEAT, ADJUSTABLE

A5-6

. . . . . . . . . . . . . . . . . . .

SENSORS/SWITCHES/ELECTRICAL

C11

. . . . . .

SHIFT (Reverse Models)

B9

. . . . . . . . . . . . . . . .

SHOCK (Front Track)(M--10)

C2

. . . . . . . . . . . . .

SHOCK (REAR TRACK)(M--10 ACE)

C3

. . . . . . .

SHOCK (REAR TRACK)(M--10)

C4

. . . . . . . . . . .

SKI

B4

. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

STARTING MOTOR

D7

. . . . . . . . . . . . . . . . . . .

STEERING

B5-7

. . . . . . . . . . . . . . . . . . . . . . . . . .

T

TOOL KIT

D9

. . . . . . . . . . . . . . . . . . . . . . . . . . .

W

WATER PUMP

D4

. . . . . . . . . . . . . . . . . . . . . . .

The illustrations used in this Parts Manual are for reference to replacement parts only. This manual is not to be used for assembly.

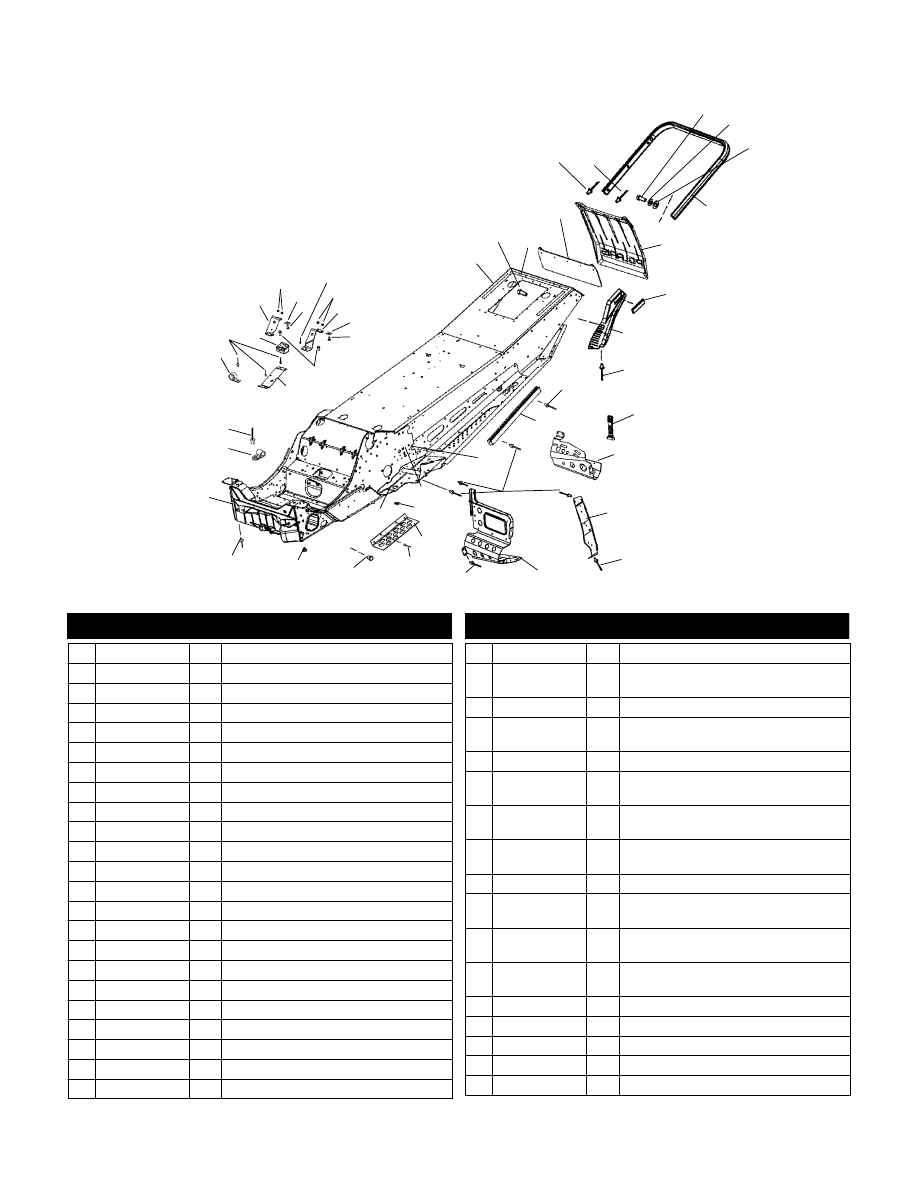

A3

CHASSIS

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

11

5

3

17

18

19

20

21

22

23

13

24

29

30

35

8

8

26

32

2

25

17

8

27

31

8

10

7

E

2003 Polaris Sales Inc.

34

8

33

28

9

4

1

5

7

8

6

6

12

14

16

15

36

37

39

2

38

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1014147-067

1 Asm., Chassis

1 7080693

2 Clamp, Hose

2 7621432

6 Rivet

3 5412224

1 Stop, Torque

4 1013543

1 Mount, Engine, Rear, RH

5 7542122

4 Nut, Nylok

6 7670021

4 Nut, Speed

7 7515203

4 Bolt, Carriage

8 7661637

80 Rivet

9 1013542

1 Mount, Engine, Rear, LH

10 7517854

2 Screw

11 1013786

1 Asm., Bracket, Coil w/Nuts

12 5812290

2 Gasket, Seat Base

13 7517441

4 Screw

14 5812360

1 Gasket, Seat Base

15 5812430

1 Backer, Snow Flap

16 7621418

5 Rivet

17 7621472

8 Rivet

18 7512232

6 Screw

19 7552801

6 Washer, Spring Lock

20 7558301

6 Washer, Flat

21 2632165-309

1 Asm., Bumper, Rear

22 5434847-1106

1 Flap, Snow, Long, Black w/Chrome

23 2670133

2 Asm., Reflector, Red

24 2632443-070

2632444-070

1

1

Asm., Skirt, Snow/Reflector, LH (Incl. 23)

Asm., Skirt, Snow/Reflector, RH (Incl. 23)

25 5433150

2 Strap

26 5245457-067

5245458-067

1

1

Mount, Toe Clip, Console, LH

Mount, Toe Clip, Console, RH

27 5245118-067

1 Brace, Tunnel Roll, BLK

28 5244997-067

5244998-067

1

1

Brace, Lower, Tunnel, LH

Brace, Lower, Tunnel, RH

29 5246310-067

5246311-067

1

1

Support, Footrest, LH

Support, Footrest, RH

30 5245288-067

5247205-067

1

1

Footrest, LH

Footrest, RH

31 5246811

1 Guard, Adapter, Drive

32 7081085

5412276

1

1

Plug, Barbed

Grommet, M-10 ACE

33 5244999-067

5245001-067

1

1

Pad, Suspension, Front, LH

Pad, Suspension, Front, RH

34 2202059

2202598

1

1

Kit, Trailing Arm Mount, LH

Kit, Trailing Arm Mount, RH

35 7080416

2 Plug, Hole

36 7080399

1 Bushing, Open/Close

37 7661639

15 Rivet

38 5132292

1 Bulkhead, Front

39 7080539

1 Clamp, Nylon

8/03

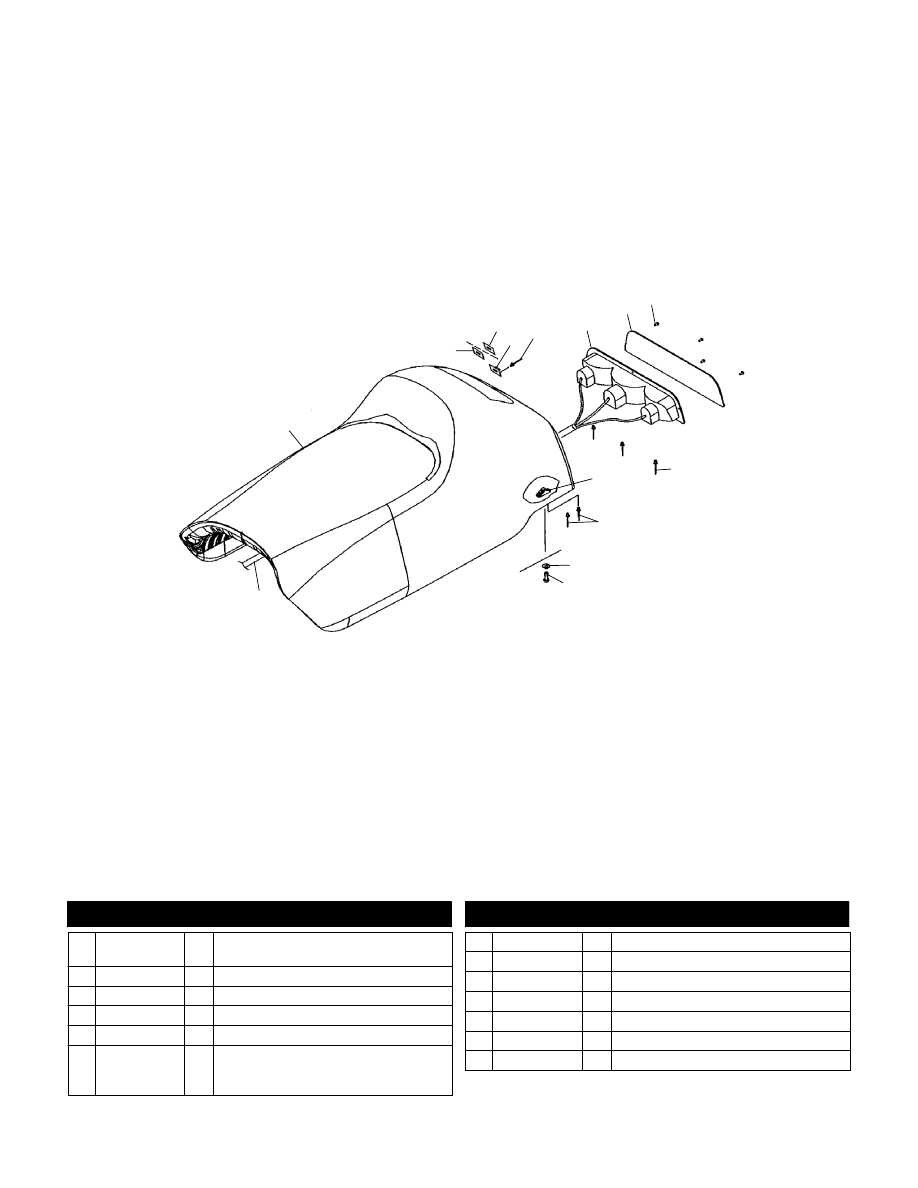

A4

SEAT

FRONTIER CLASSIC S04ND7DS and FRONTIER CLASSIC S04ND7DSA

1

13

6

7

12

2

3

5

4

8

11

10

9

9

E

2003 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to PartSmart, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2683250

2683251

1

1

Asm., Seat (Blue Diamond)

Asm., Cover, Seat (Blue Diamond)

2 7080550

1 Grommet, Relatch, Bottom

3 7080549

1 Grommet, Relatch, Top

4 7080548

1 Relatch w/Hole, Twist Lock

5 7621337

2 Rivet

6 5433341

4030024

4030045

1

2

1

Housing, Taillight

Bulb, Taillight

Bulb, Brakelight

7 5430423

1 Lens

8 7511840

4 Screw

9 7621319

7 Rivet

10 5631194

2 Nut, Seat

11 7558301

2 Washer, Flat

12 7517219

2 Screw

13 2460399

1 Harness, Taillight

8/03
