Снегоход Lynx Adventure Grand Tourer 1200 4-TEC. Руководство - часть 8

34

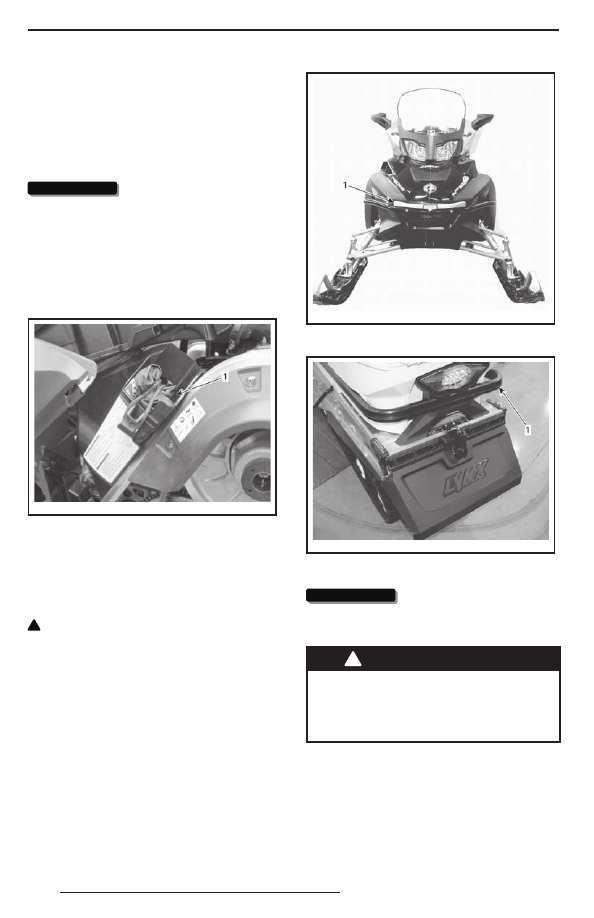

10)  Возимый комплект

инструментов

В комплект снегохода входит набор инстру-
ментов, необходимый для проведения эле-
ментарного технического обслуживания.
Держатель для инструментов находится
в моторном отсеке на кожухе вариатора.

ВНИМАНИЕ

ВНИМАНИЕ

 Убедитесь, что ком-

плек т  инструментов  правильно

установлен и надёжно закреплён,

чтобы не допустить его контакт

с ремнём вариатора или шкивом.

Чтобы снять комплект инструментов с за-
щитного кожуха шкива, отстегните петлю
с нижней части кожуха и извлеките футляр
с инструментами вперёд.

fmo2012-003-008_a

ТИПОВОЙ ВАРИАНТ
1. Возимый комплект инструментов

11)  Передний и задний

бамперы

Используйте рукоятку/бампер для подъёма
снегохода вручную.

!

 ОСТОРОЖНО Практикуйте пра-

вильную технику подъёма, преи-

мущественно  используйте  силу

ног. Не предпринимайте попыток

поднять переднюю или заднюю

части  снегохода,  если  это  пре-

восходит Ваши физические воз-

можности. Для подъёма снегохо-

да используйте соответствующие

технические средства или обрати-

тесь к кому-нибудь за помощью.

fmo2012-003-006_a

ТИПОВОЙ ВАРИАНТ
1. Передний бампер

fmo2012-003-007_a

ТИПОВОЙ ВАРИАНТ
1. Задний бампер

ВНИМАНИЕ

ВНИМАНИЕ

  Не  буксируйте  и  не

поднимайте снегоход за лыжи.

12) Информационный центр

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-

ки  режимов  информационного

центра во время движения снего-

хода — это может привести к по-

тере контроля над снегоходом.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

35

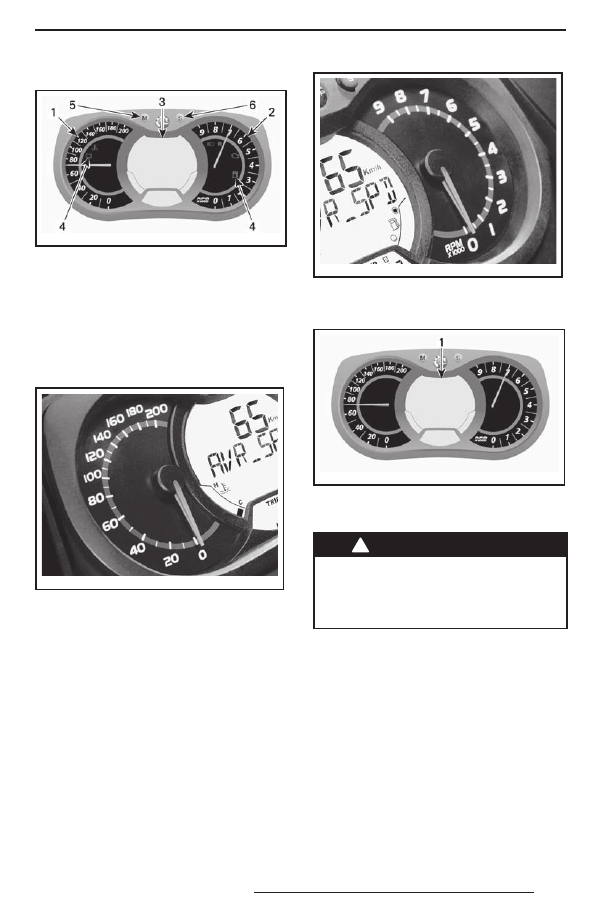

Описание информационного центра

mmo2 007 -009 -066_ab

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ РО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Спидометр
2. Тахометр
3. Многофункциональный цифровой дисплей
4. Сигнальные лампы
5. Кнопка MODE
6. Кнопка SET

1) Спидометр

Отображает скорость движения снегохода.

mmo2 008 -007 -017

ЛЕВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

2) Тахометр

Отображает частоту вращения коленчато-
го вала двигателя в оборотах в минуту (об/
мин). Для получения фактической частоты
вращения коленчатого вала необходимо по-
казания прибора умножить на 1000.

mmo2 008 -007 -018

ПРАВАЯ ЧАСТЬ ИНФОРМАЦИОННОГО ЦЕНТРА

3)  Многофункциональный

цифровой дисплей

mmo2 007 -009 -066_u

МНОГОФУНКЦИОНАЛЬНЫЙ АНАЛОГО-ЦИФ РО-
ВОЙ ИНФОРМАЦИОННЫЙ ЦЕНТР
1. Многофункциональный дисплей

!



ПРЕДОСТЕРЕЖЕНИЕ

Запрещается выполнять установ-

ки  режимов  информационного

центра во время движения снего-

хода — это может привести к по-

тере контроля над снегоходом.

Многофункциональный дисплей использу-
ется для:
–  отображения сообщения WELCOME при

активации электрооборудования;

–  отображения сообщения распознавания

ключа;

–  отображения различных параметров, вы-

бранных водителем;

–  активации и изменения параметров раз-

личных функций или режимов работы;

–  отображения сообщений, отображаемых

в виде бегущей строки, об активированных
функциях или неисправностях;

– отображения кодов неисправностей.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

36

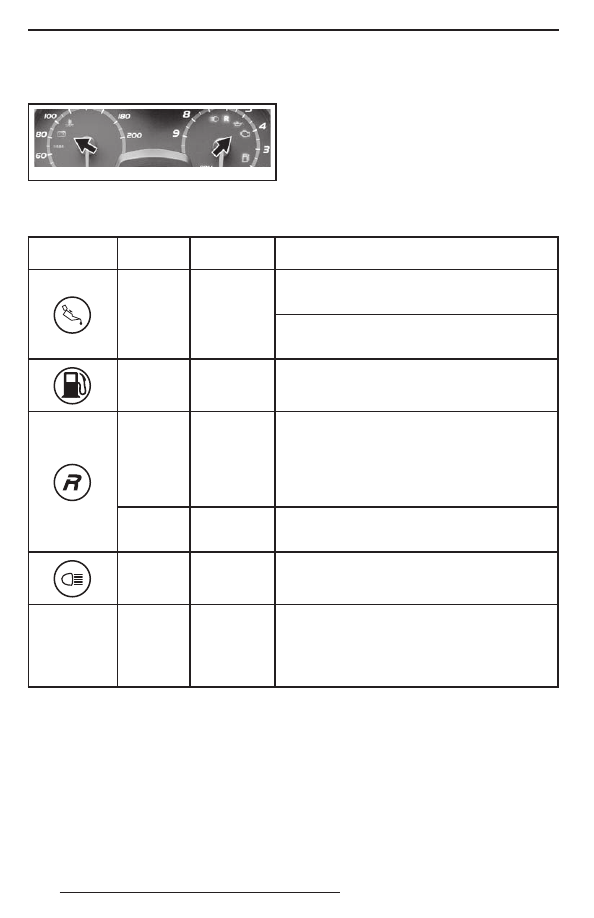

4)  Сигнальные лампы

и предупреждающие сообщения

mmo2 008 -003 -024_a

ТИПОВОЙ ВАРИАНТ — СИГНАЛЬНЫЕ ЛАМПЫ

Описание сигнальных ламп приведено в таблице. Для получения более подробной инфор-
мации о сигнальных лампах см. раздел «СИСТЕМА МОНИТОРИНГА».

СИГНАЛЬНАЯ

ЛАМПА (-Ы)

ЗВУКОВОЙ

СИГНАЛ

ДИСПЛЕЙ

СООБЩЕНИЙ

ОПИСАНИЕ

Четыре

коротких

звуковых

сигнала

каждые 5

минут

LOW OIL

Двухтактные двигатели: Низкий уровень инжекционного
масла. Остановите снегоход в безопасном месте и до-
лейте инжекционное масло.

Четырехтактные двигатели: Для получения более под-
робной информации обратитесь к разделу «СИСТЕМА
МОНИТОРИНГА».

—

—

Низкий уровень топлива. Дисплей показывает одно де-
ление. Дозаправьте топливо как можно раньше.

Продолжи-

тельные

сигналы,

повторяю-

щиеся с не-

большой
частотой

REVERSE

Реверс включён.

3 коротких

звуковых

сигнала

REV. FAIL

Режим реверса не включился — попытайтесь снова.

—

—

Включён дальний свет фар.

—

—

WARM UP

Двигатель и/или инжекционное масло нуждаются в про-
греве перед началом работы. Частота вращения прину-
дительно ограничена до момента достижения необхо-
димой температуры (до 10 минут во время движения).
Режим прогрева может включиться после перезапуска,
при эксплуатации при очень низких температурах.

5) Кнопка MODE (M)

Кнопка используется для просмотра показаний многофункционального дисплея.
ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой MODE (M) на многофункциональном
переключателе, которая имеет аналогичное назначение.

6) Кнопка SET (S)

Кнопка используется для просмотра, настройки и сброса параметров, отображаемых на мно-
гофункциональном дисплее.
Для сохранения настроек двигатель должен быть запущен.
ПРИМЕЧАНИЕ: Можно также пользоваться кнопкой SET (S) на многофункциональном пере-
ключателе, которая имеет аналогичное назначение.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

37

Функциональные возможности информационного центра

ПАРАМЕТРЫ, ОТОБРАЖАЕМЫЕ НА ЦИФРОВОМ ДИСПЛЕЕ

ФУНКЦИИ

Adventure GT

600 E-TEC

Xtrim Commander

600 E-TEC

Xtrim Commander

Ltd 600 E-TEC

Adventure GT

1200 4-TEC

A) Спидометр

Отображается по умолчанию

B) Тахометр (об/мин)

X

X

X

X

C) Одометр

X

X

X

X

D)  Счётчик пробега за поездку

«A» или «B»

X

X

X

X

E) Счётчик моточасов

X

X

X

X

F) Часы

X

N.A.

N.A.

X

G) Уровень топлива

X

X

X

X

H) Альтиметр

X

X

X

N.A.

I)  Интенсивность обогрева

рукояток

X

X

X

X

J)  Интенсивность обогрева ры-

чага дроссельной заслонки

X

X

X

X

K) Средний расход топлива

X

X

X

X

L) Общий расход топлива

X

X

X

X

M) Отображение сообщений

X

X

X

X

N)  Температура охлаждающей

жидкости

X

X

X

X

O) Пневматическая подвеска

N.A.

N.A.

N.A.

X

P)  Режим консервации двигате-

ля E-TEC

X

X

X

N.A.

Q) Максимальная скорость

X

X

X

X

R) Средняя скорость

X

X

X

X

X = символом X обозначаются стандартные функции;
Opt = дополнительное оборудование;
N.A. = не доступно.

Когда происходит первое включение информационного центра, цифровой дисплей по умол-
чанию отображает последний выбранный параметр.
