38

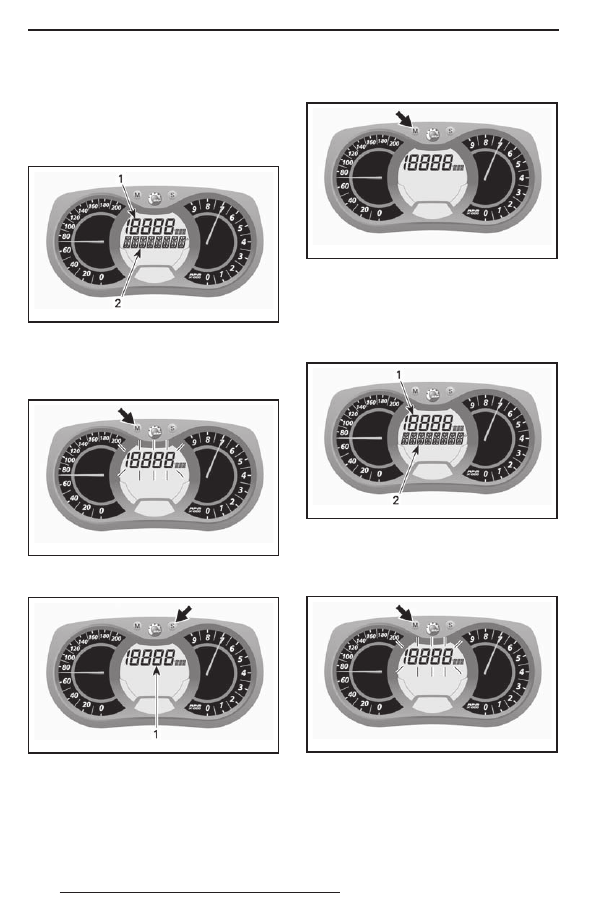

A) Спидометр

В дополнение к аналоговому спидометру
скорость также может отображаться на мно-
гофункциональном дисплее.
Скорость может отображаться как на дис-
плее 1, так и на дисплее 2.

mmo2 007 -009 -066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажмите кнопку MODE
(M), затем выполните следующее:

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте кнопку
SET (S) для выбора режима спидометра.

mmo2 007 -009 -066_n

1. Режим спидометра

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_o

В) Тахометр (об/мин)

В дополнение к аналоговому тахометру ча-
стота вращения также может отображаться
на многофункциональном дисплее.
Частота вращения может отображаться как
на дисплее 1, так и на дисплее 2.

mmo2 007 -009 -066_q

МНОГОФУНКЦИОНАЛЬНЫЙ ДИСПЛЕЙ
1. Дисплей 1
2. Дисплей 2

Для выбора дисплея нажмите кнопку MODE
(M), затем выполните следующее:

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте кнопку
SET (S) для выбора режима тахометра.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

39

mmo2 007 -009 -066_n

1. Режим тахометра

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

mmo2 007 -009 -066_o

C) Одометр

Измеряет общий пробег снегохода в кило-
метрах или милях.
Для выбора режима одометра нажимайте
кнопку SET (S).

mmo2 007 -009 -066_p

1. Режим одометра (км/ мили)

D)  Счётчик пробега за поездку «A»

или «B»

Счётчик пробега за поездку измеряет путь,
пройденный снегоходом с момента послед-
него сброса показаний.
Для выбора режима счётчика пробега за поезд-
ку (TRIP A/TRIP B) нажимайте кнопку SET (S).

mmo2 007 -009 -066_p

1.  Режим счётчика пробега за поездку (TRIP A/

TRIP B)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).
ПРИМЕЧАНИЕ: На моделях с двигателем
E-TEC сброс показаний счётчика TRIB B при-
ведёт также к обнулению счётчика СУММАР-
НОГО РАСХОДА ТОПЛИВА.

mmo2 007 -009 -066_k

E) Счётчик моточасов

При включённом электрооборудовании этот
счётчик регистрирует наработку двигателя
с момента последнего сброса показаний.
Для выбора режима счётчика моточасов
(HrTRIP) нажимайте кнопку SET (S).

mmo2 007 -009 -066_p

1. Режим счётчика моточасов (HrTRIP)

Для сброса показаний нажмите и удерживай-
те кнопку SET (S).

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

40

mmo2 007 -009 -066_k

F) Часы

МОДЕЛИ С ЭЛЕКТРИЧЕСКИМ СТАРТЕРОМ
ПРИМЕЧАНИЕ: Показания часов отобража-
ются только в 24-часовом формате.
Нажимайте кнопку SET (S) для выбора ре-
жима часов.

mmo2 007 -009 -066_p

1. Режим часов

G) Уровень топлива

Сегментный индикатор непрерывно показы-
вает остаток топлива в баке.

mmo2 007 -009 -042_a

УРОВЕНЬ ТОПЛИВА
1. Рабочий диапазон

H) Альтиметр

Показывает приблизительную высоту над
уровнем моря, рассчитанную по величине
барометрического давления.
ПРИМЕЧАНИЕ: Показания высоты округля-
ются до 100 м (если выбрана метрическая
система) или 200 футов (выбраны единицы
измерения, принятые в Великобритании
и США).
Чтобы включить дисплей альтиметра, вы-
полните следующее.
Для выбора дисплея 2 нажимайте кнопку
MODE (M).

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте кнопку
SET (S) для выбора режима альтиметра.

mmo2 007 -009 -066_k

При включённом режиме альтиметра на дис-
плее появится следующий символ.

mmo2 008 -003 -023

РЕЖИМ АЛЬТИМЕТРА (ВЫСОТОМЕРА)

Для подтверждения выбора режима нажми-
те кнопку MODE (M) или подождите 5 секунд.

ОРГАНЫ УПРАВЛЕНИЯ, ПРИБОРЫ, ОБОРУДОВАНИЕ

41

mmo2 007 -009 -066_o

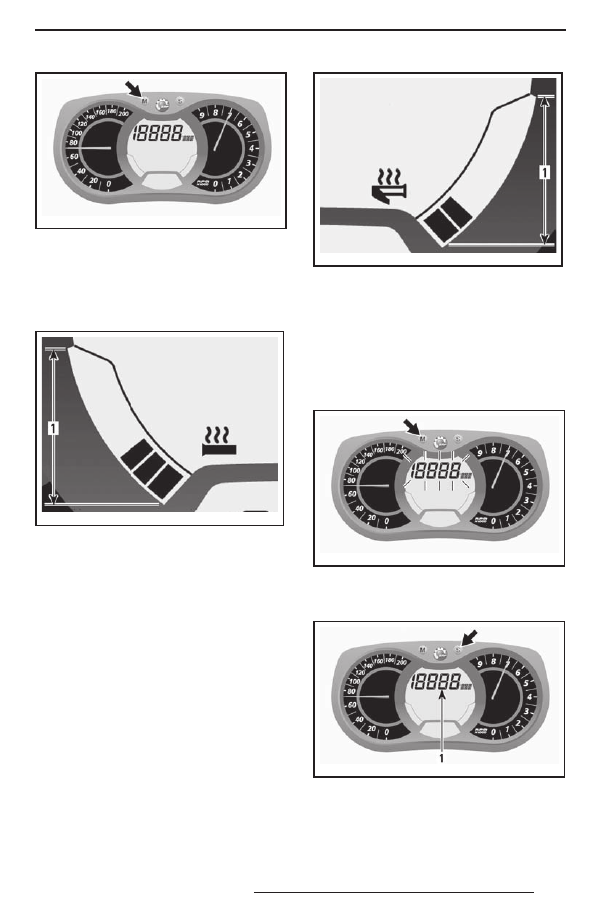

I) Интенсивность обогрева рукояток

Интенсивность обогрева показывает сег-
ментный индикатор.
Более подробное описание приведено в па-
раграфе «ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРООБО-
ГРЕВА РУКОЯТОК РУЛЯ».

mmo2 007 -009 -043_a

РУКОЯТКИ С ОБОГРЕВОМ
1. Рабочий диапазон

J)  Интенсивность обогрева рычага

дроссельной заслонки

Интенсивность обогрева показывает сег-
ментный индикатор.
При включении обогрева рычага дроссель-
ной заслонки дисплей заменяет показания
уровня топлива на индикацию интенсивно-
сти электрообогрева рычага дроссельной
заслонки. После отпускания выключателя
электрообогрева рычага дроссельной за-
слонки, дисплей возвращается к прежним
показаниям.
Более подробное описание приведено в па-
раграфе «ВЫКЛЮЧАТЕЛЬ ЭЛЕКТРООБО-
ГРЕВА РУКОЯТОК РУЛЯ».

mmo2 007 -009 -044_a

РЫЧАГ ДРОССЕЛЬНОЙ ЗАСЛОНКИ С ОБОГРЕВОМ
1. Рабочий диапазон

K) Средний расход топлива

Рассчитывает и показывает осреднённый
расход топлива за время поездки.
Для отображения среднего расхода топлива
выполните следующее.
Для выбора дисплея 1 нажимайте кнопку
MODE (M).

mmo2 007 -009 -066_m

При мигающем дисплее нажимайте кнопку
SET (S) для выбора режима отображения
среднего расхода топлива.

mmo2 007 -009 -066_n

1. Режим среднего расхода топлива
