Snowmobile Polaris 800 XC SP Model S01NP8BS(A)(B) (2001 year). Manual - part 10





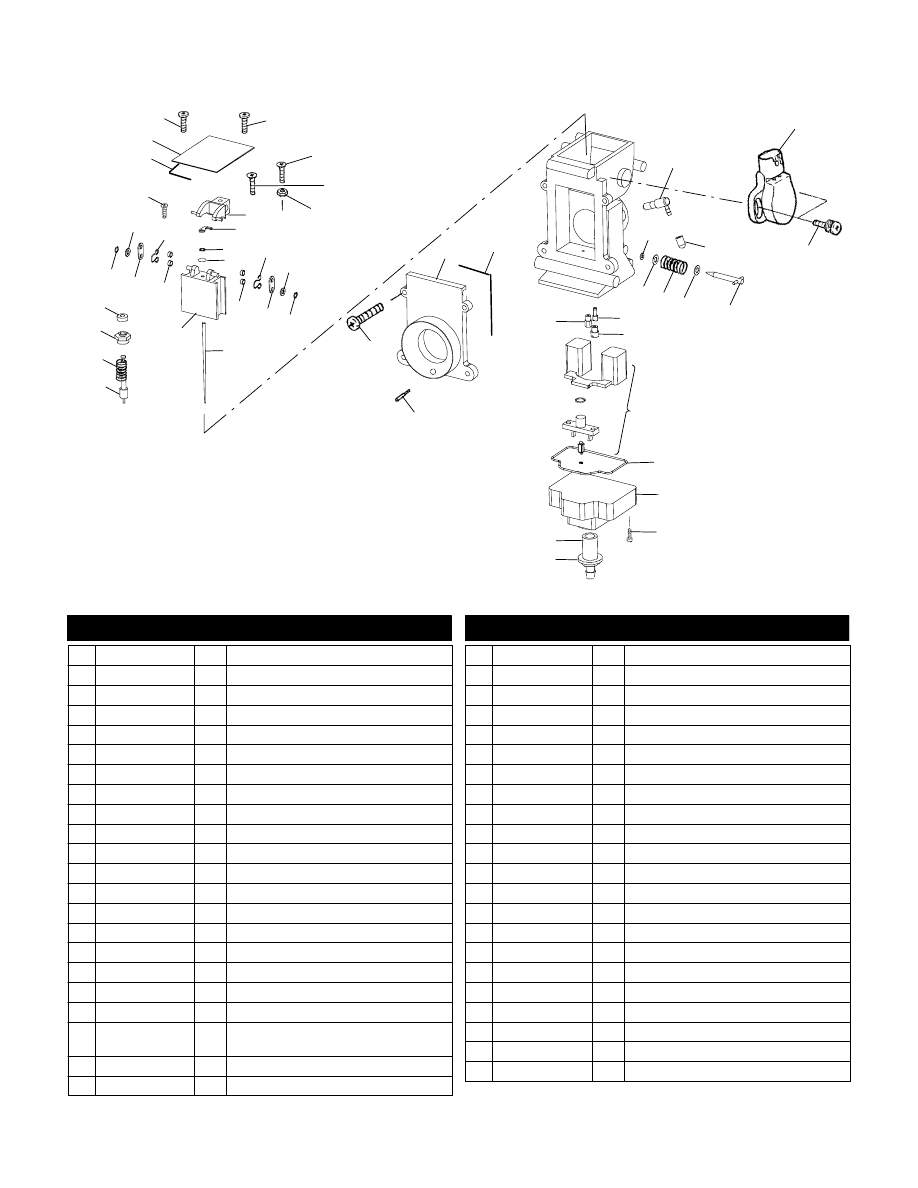

C10

CARBURETOR

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

9

20

22

1

2

3

23

24

16

17

15

14

34

35

27

29

28

21

32

33

31

8

6

19

5

7

4

18

40

9

5

8

7

6

10

11

12

38

36

37

41

13

25

30

26

36

42

1

39

43

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1253338

1 Asm., Carburetor, Rack, 40mm

1 3130951

4 Screw

2 3130872

2 Cap, Top

3 3130871

2 Gasket

4 3130844

2 Screw

5 3130846

4 Packing

6 3130856

4 Clip

7 3130845

8 Ring

8 3130857

4 Plate

9 3130847

4 E-Ring

10 3130831

2 Cap, Rubber

11 3130830

2 Holder, Guide

12 3130829

2 Spring

13 3130828

2 Plunger

14 3131252

2 Valve, Piston (2.0)

15 3131202

2 Needle, Jet (J8-9EFY02-61)

16 3130867

2 Packing

17 3130868

2 E-Ring

18 3130843

2 Plate

19 3130855

3130849

1

1

Lever, LH

Lever, RH

20 3130848

1 Ring

21 3130854

1 Screw, LH

22 3130850

1 Screw, RH

23 3130870

2 O-Ring, Air Funnel

24 3131230

2 Asm.,Funnel

25 3130825

8 Screw

26 3131256

2 Jet, Air, Pilot (.7)

27 3130146

1 Jet, Main (460)

28 3130862

2 Nipple

29 3130863

2 O-Ring

30 3130824

2 Screw

31 3130858

2 Body, Float

32 3130861

2 O-Ring

33 3131231

2 Asm.,Float

34 3130068

2 Jet, Pilot (45)

35 3130769

2 Jet, Pilot (145)

36 3130837

4 Washer, Starter

37 3130836

2 Spring

38 3130838

2 Asm., Adjuster

39 3131010

2 Screw

40 3130479

2 Cap

41 3130835

2 Packing

42 7051020

2 Valve, Check, 90 Degrees

43 3131009

1 Asm., Sensor

7/00

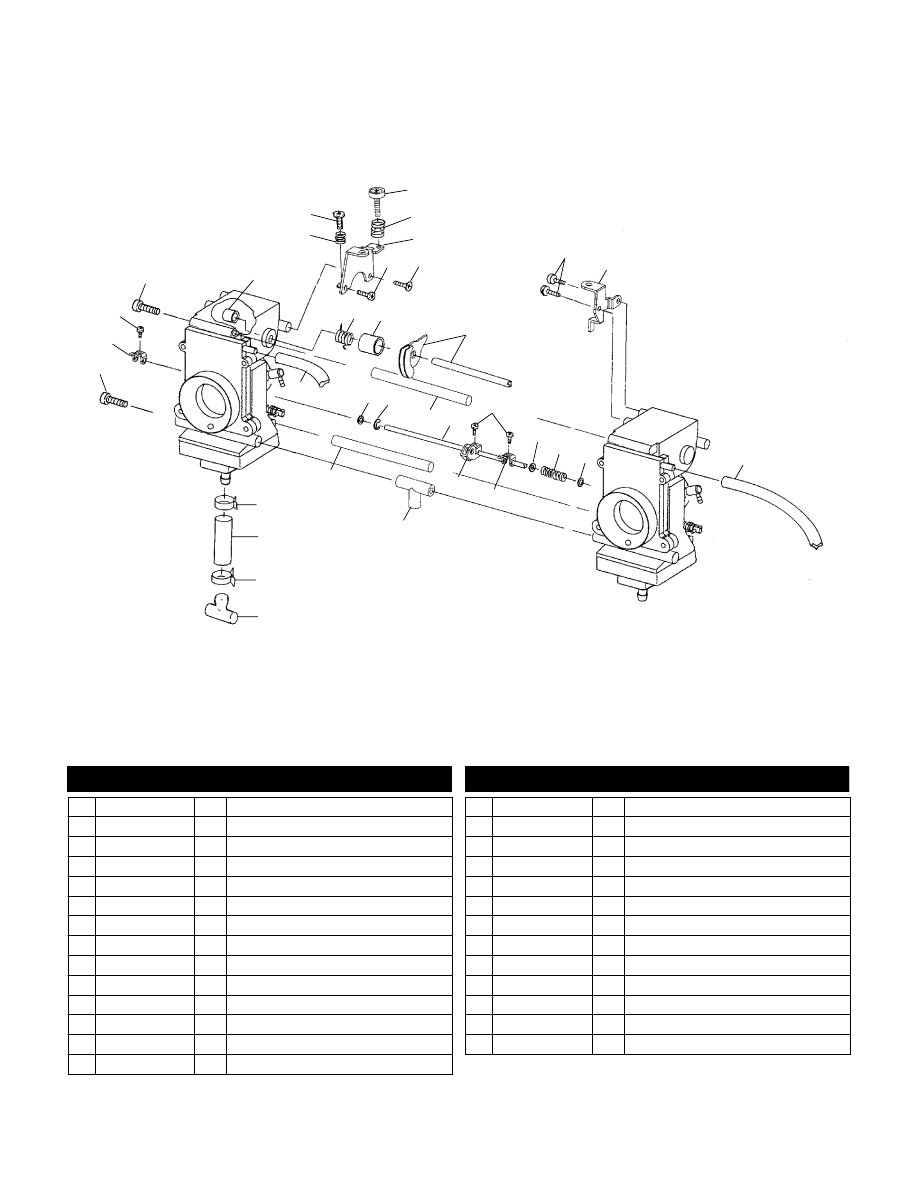

C11

CARBURETOR

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

19

20

22

3

2

14

17

24

15

16

23

5

6

9

12

7

8

10

11

21

4

13

18

21

18

18

17

3

2

1

1

25

25

26

27

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 3130834

2 Bolt

2 3130832

2 Lever

3 3130833

3 Screw

4 3140032

1 Ring

5 3130817

1 Spring

6 3130816

1 Screw

7 3130812

1 Adjuster

8 3130811

1 Spring

9 3130815

1 Bracket

10 3130810

1 Screw

11 3130809

1 Screw

12 3130950

1 Spring

13 3130853

1 Ring

14 3131234

1 Asm.,Shaft (Incl. Lever)

15 3130821

2 Screw

16 3130820

1 Bracket

17 3131137

2 Hose

18 3130842

3 Packing, Starter Shaft

19 3130841

1 Spring, Starter Shaft

20 3131233

1 Shaft

21 3131232

2 Ring

22 3130839

1 E-Ring

23 3130819

1 Lever, Starter

24 3130823

1 Nipple, Fuel Inlet

25 7080003

4 Clamp, Hose

26 8350017-600

AR Line, Fuel

27 5431893

2 Plug, Trap

7/00

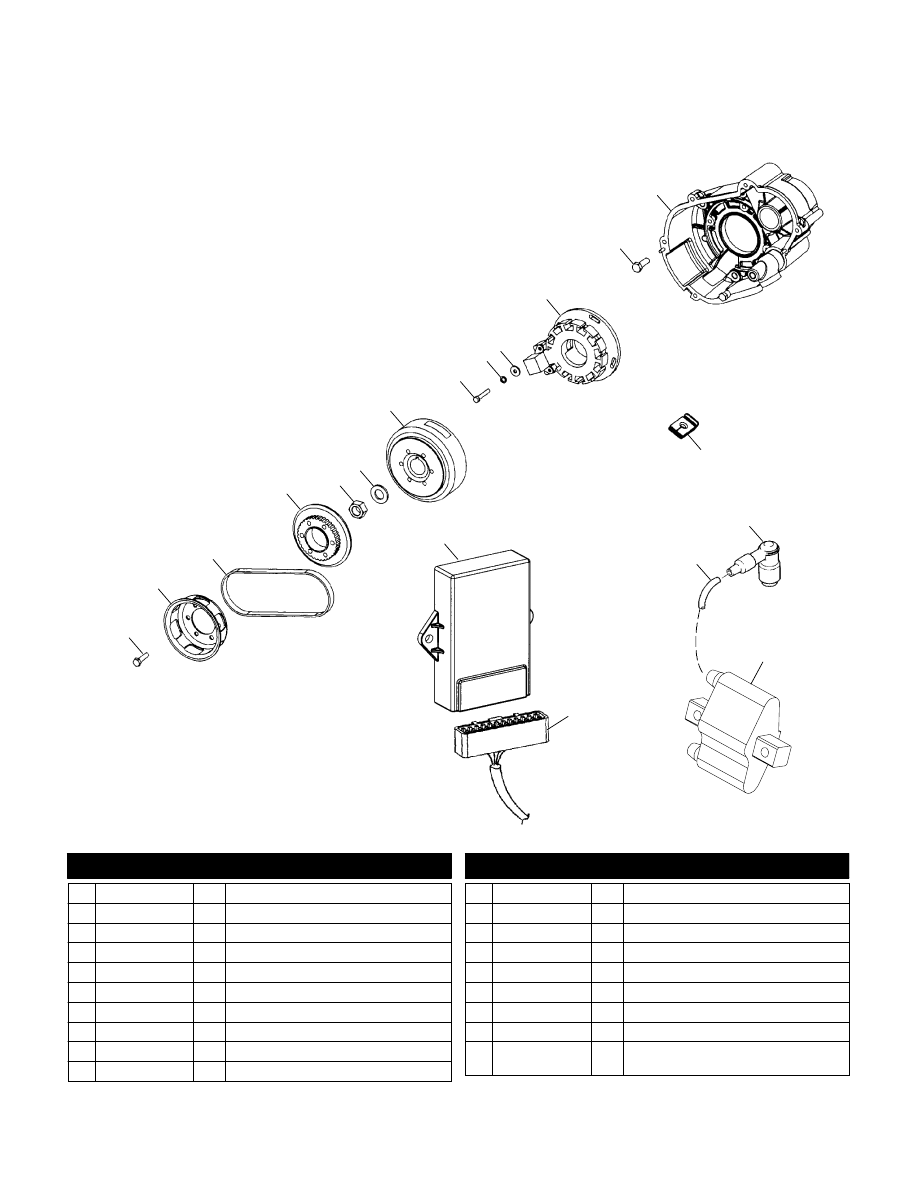

C12

MAGNETO

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

2

3

4

5

7

8

9

6

11

12

14

19

10

13

15

16

17

18

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7516823

6 Screw

2 3021144

1 Pulley, Starting

3 5411998

1 Belt

4 5630824

1 Pulley, Water Pump Drive

5 7546909

1 Nut, Hex

6 7555907

1 Washer

7 4060223

1 Flywheel

8 7517246

3 Screw

9 7555969

3 Washer, Lock

10 7555970

3 Washer, Flat

11 4010297

1 Stator

12 7516734

4 Screw

13 1201812

1 Housing, Ignition

14 5411178

1 Grommet

15 4020155

2 Cap, Spark Plug

16 4010124

2 Wire, Ignition

17 4060229

1 Coil, Ignition

18 4010279

1 Harness, Ignition

19 2201761

7077026

1

1

Kit - CDI (Incl. 19, Nyogel & Decal)

Decal - Spark Plug

7/00

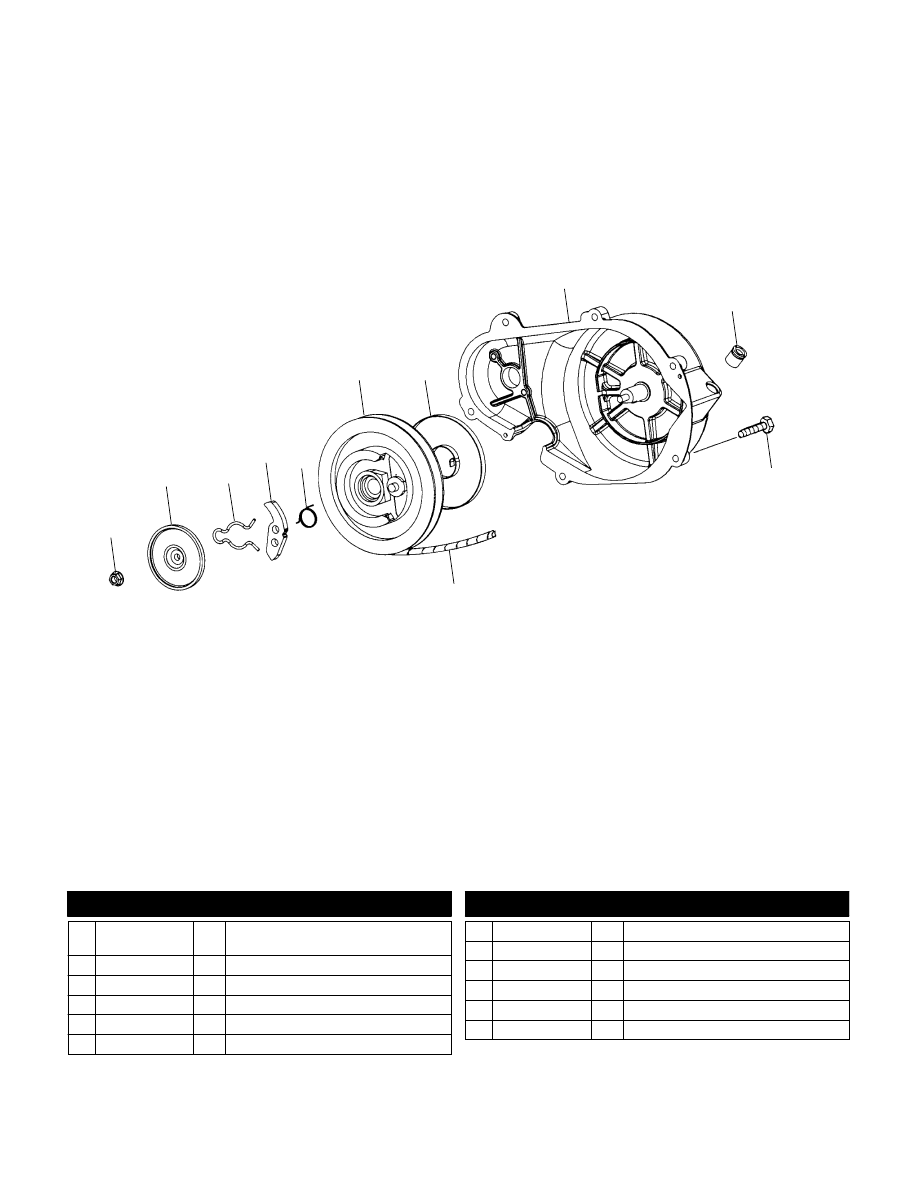

C13

RECOIL STARTER

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

2

3

4

9

10

8

7

11

6

5

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1201814

1 Asm., Recoil

(Incl. 1-9,11 & Starting Pulley)

1 3040163

1 Nut

2 3040164

1 Plate, Friction

3 3040167

1 Spring, Friction

4 3040165

1 Ratchet

5 3040166

1 Spring, Return

6 3040168

1 Reel

7 3040170

1 Spring, Spiral

8 3040160

1 Housing, Recoil

9 3040171

1 Bushing, Rope Slide

10 7516823

6 Screw

11 3040169

1 Rope

7/00
