Snowmobile Polaris 800 XC SP Model S01NP8BS(A)(B) (2001 year). Manual - part 9

C6

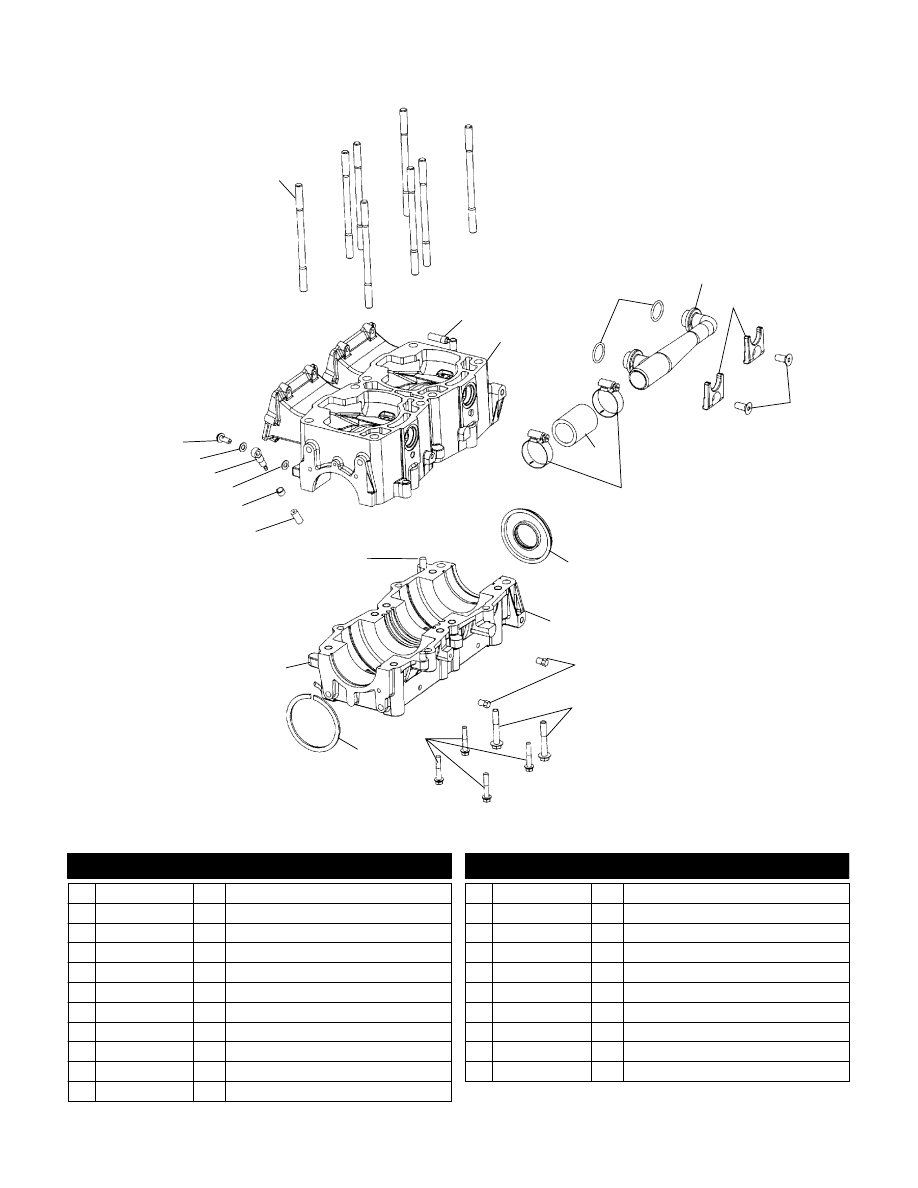

CRANKCASE

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

3

21

20

19

4

18

5

6

7

9

8

10

14

12

13

3

19

17

11

16

2

15

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5131677

8 Stud

2 7051020

1 Valve, Check

3 2201696

1 Kit - Crankcase (Incl. 1,3,12,13,16)

4 5411125

2 O-Ring

5 5630610

1 Manifold, Inlet

6 5243431

2 Retainer, Manifold

7 7516736

2 Screw

8 8450068-04

1 Hose

9 7080560

2 Clamp, Hose

10 5411394

1 Seal

11 7051529

2 Plug

12 7516919

2 Screw

13 7516732

4 Screw

14 7710441

1 Ring, Retaining

15 7052145

1 Fitting

16 7663001

2 Pin, Dowel

17 8450061-600

AR Line, Fuel

18 7080603

1 Clamp

19 7555998

2 Washer, Flat

20 7052160

1 Valve, Check

21 7517319

1 Screw

7/00

C7

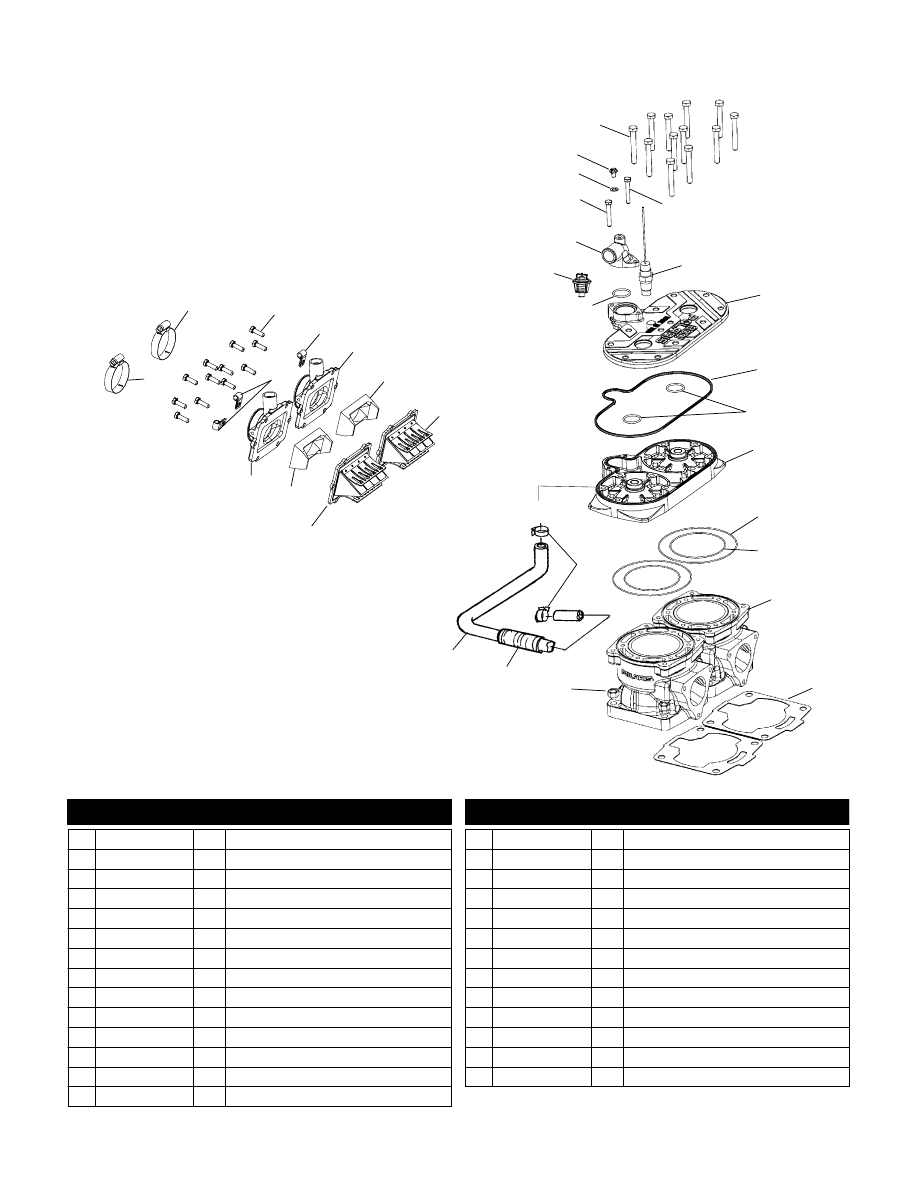

CYLINDER

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

12

13

14

16

7

19

15

9

21

11

1

22

24

20

23

5

4

3

4

3

5

6

2

18

17

10

6

8

25

26

27

1

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7080681

2 Clamp, Hose

2 7517398

12 Screw

3 7080683

3 Clamp, Hose

4 1253327

2 Adapter, Carb

5 5433151

2 Stuffer, Reed Block

6 1201825

2 Asm., Reed Valve

7 5411521

1 O-Ring

8 7052258

1 Thermostat

9 5630992

1 Cover, Thermostat

10 7516822

1 Screw

11 7555998

1 Washer, Flat

12 7517679

1 Screw, Bleed

13 7517534

12 Screw

14 7516818

1 Screw

15 4010398

1 Sensor, Temperature

16 5631049-093

1 Cover, Head

17 5411294

1 Seal

18 5410917

2 O-Ring

19 3021219

1 Head, Cylinder

20 5410931

2 O-Ring

21 5411675

2 O-Ring

22 3021064

2 Cylinder

23 5811784

2 Gasket, Cylinder Base

24 7547013

8 Nut

25 5521398-96

AR Conduit

26 5411536

1 Hose, Bypass

27 7080810

2 Clamp

7/00

C8

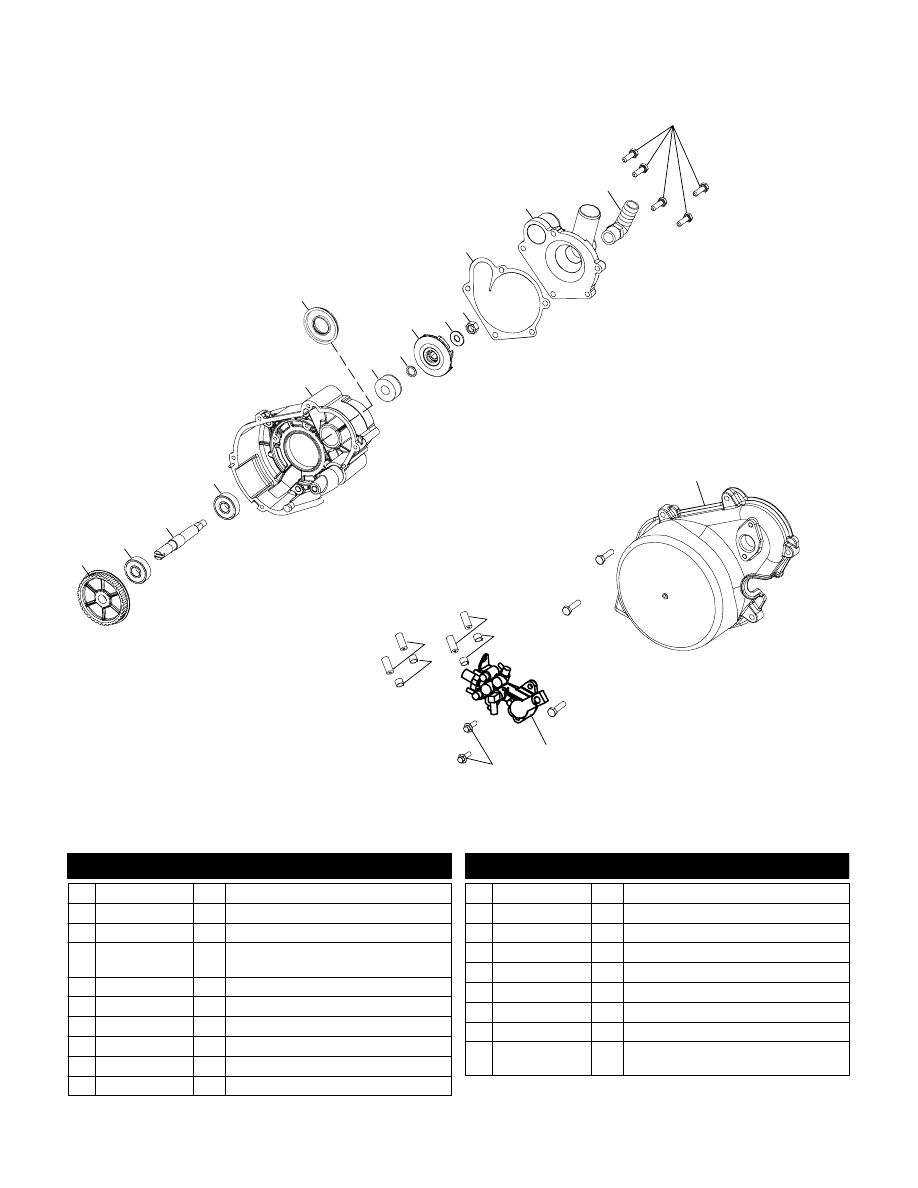

WATER PUMP / OIL PUMP

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

10

2

3

6

7

8

9

11

12

14

2

4

5

13

18

17

15

16

15

19

16

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3021044

1 Pulley

2 3514311

2 Bearing, Ball

3 5132273

1 Shaft

4 --------------

1 Housing, Ignition

(See Magneto Pg. C12, Ref. 13)

5 3610044

1 Seal

6 3610067

1 Seal, Water Pump

7 7556006

1 Washer, Flat

8 5432330

1 Impeller

9 7555874

1 Washer, Flat

10 7546804

1 Nut, Nylok

11 5811627

1 Gasket, Cover

12 5630864

1 Cover

13 7052221

1 Fitting, 90 Degree

14 7516822

5 Screw

15 8450061-82

AR Line, Fuel

16 7080603

4 Clamp

17 7516607

2 Screw

18 2540053

1 Pump, Oil

19 --------------

1 Housing, Ignition

(See Magneto Pg. C12, Ref. 13)

7/00

C9

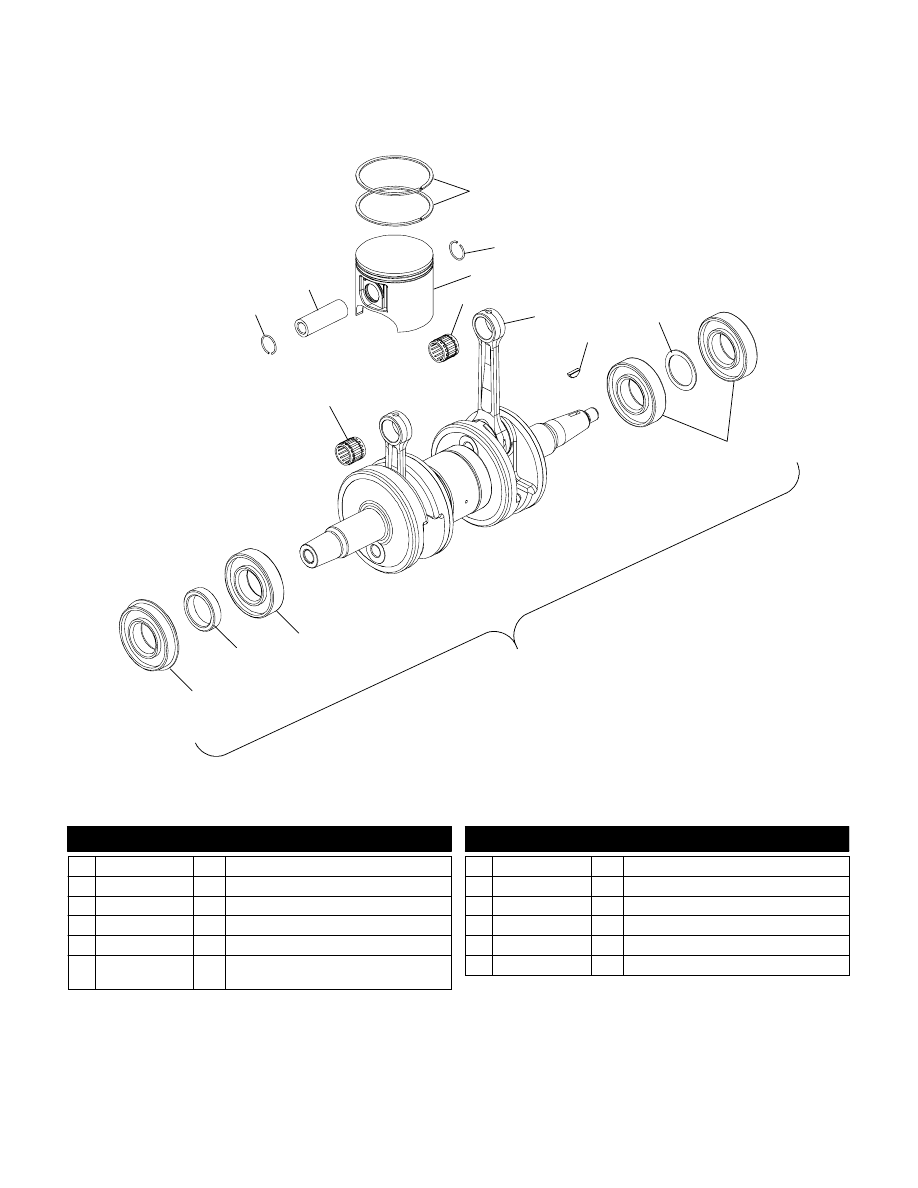

PISTON and CRANKSHAFT

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

2

3

4

5

9

7

8

10

11

1

9

5

6

12

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 3021179

4 Circlip, Piston

2 --------------

2 Pin, Piston

3 2201631

2 Kit - Piston Rings

4 2201721

2 Kit - Piston (Incl. 1,2,3)

5 3514357

2 Bearing

6 2201557

2 Kit - Connecting Rod

(Incl. Rod, Pin, Bearing, Washers)

7 7721117

1 Key, Woodruff

8 7555905

1 Bushing

9 3585503

3 Bearing, Ball

10 5131899

1 Spacer

11 3514310

1 Bearing, Ball

12 2201842

1 Kit - Crankshaft (Incl. 8-11)

7/00
