Snowmobile Polaris 800 XC SP Model S01NP8BS(A)(B) (2001 year). Manual - part 8





C2

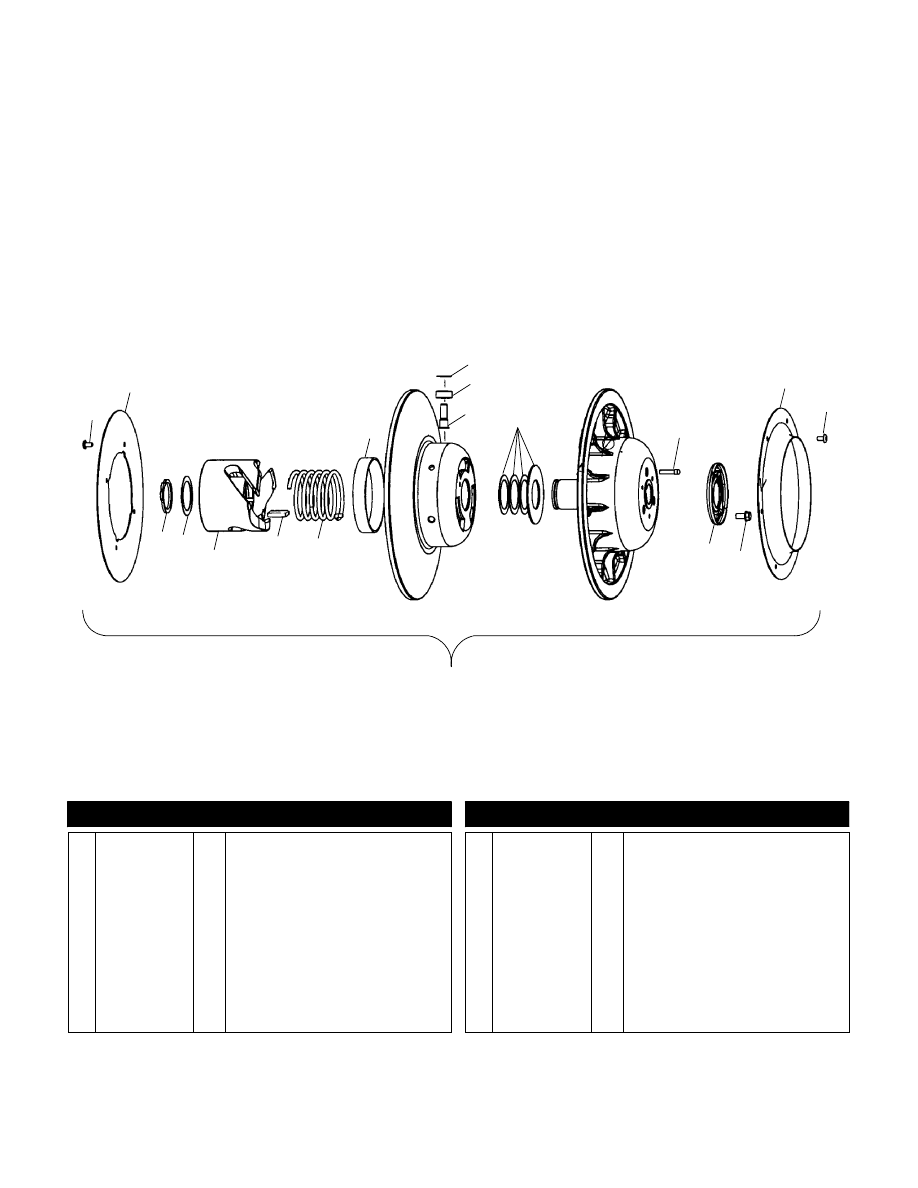

DRIVEN CLUTCH

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

2

17 16

15

14

13

3

8

11 10

9

1

6

12

7

4

5

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512048

14 Screw

2 5243158

1 Plate, Vented Driven

3 3569803

1 Bushing, Driven, Large DU

4 7556145

3 Shim

5 5631061

3 Roller

6 7661091

3 Pin

7 7556804

7555898

7556076

7555865

AR

AR

AR

AR

Washer (.03)

Washer (.02)

Washer (.025)

Washer (.075)

8 5020653

3 Pin, Driven, Adjustable

9 5243157

1 Cap, Vented Driven

10 7515133

3 Bolt

11 5222878

1 Cam, Driven, Adjustable

12 1321950

1 Asm., Driven Clutch, Basic, 205 W/B

(Incl. 1-12,14,16,17)

13 7041499

1 Spring, Driven Clutch

14 7721129

1 Key

15 5132853

1 Ramp, Driven, R12

16 7556804

6 Washer

17 7714804

1 Ring, Retaining

12/00

C3

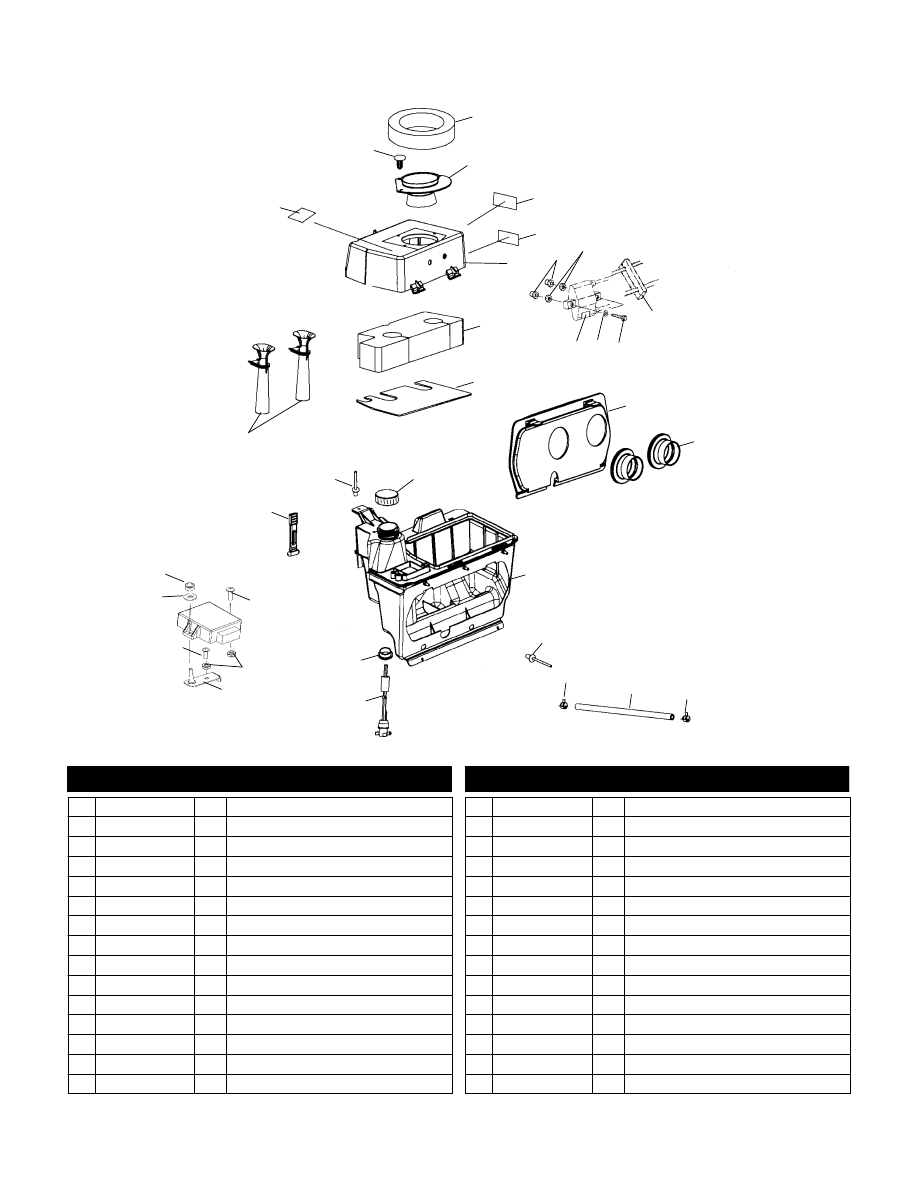

AIR BOX

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

3

4

5

12

14

27

15

16

8

17

21

22

13

28

29

18

9

10

6

30

2

19

20

19

18

7

23

23

24

25

26

7

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 5811983

1 Foam, Air Box, Chimney

2 5433734

1 Duct, Air Inlet

3 7073820

1 Decal - Adjustable Driven Clutch

4 7073426

1 Decal - Greasing

5 1253324

1 Asm., Air Box Cover (Incl. 2,3,4,29,30)

6 7547103

2 Nut

7 7555932

2 Washer, Nylon

8 7080471

1 Clip, Ignition Cable

9 7517610

2 Screw

10 7552604

2 Washer

11 7077026

1 Decal - Spark Plug Recommendation

12 5811979

1 Foam, Air Box, Plate

13 5433665

1 Plate, Intake

14 1240094

1 Cap, Oil, Vented

15 5433690

1 Plate, Carburetor Adaptor

16 5411676

2 Boot, Carburetor

17 1253336

1 Asm., Air Silencer

18 7621472

3 Rivet

19 7080307

2 Clamp, Hose

20 8450003-1525

AR Line, Fuel

21 4010224

1 Fitting, Oil Sender

22 7052247

1 Grommet, Oil Sender

23 7512098

2 Screw

24 1013201

1 Bracket, CDI

25 7555746

1 Washer

26 7541925

1 Nut, Nylok

27 5433150

1 Strap, Air Box, Top

28 5433662

2 Tube, Intake, Outer

29 7075351

1 Decal - Caution, Air Box

30 7670090

3 Clip, Plastic

7/00

C4

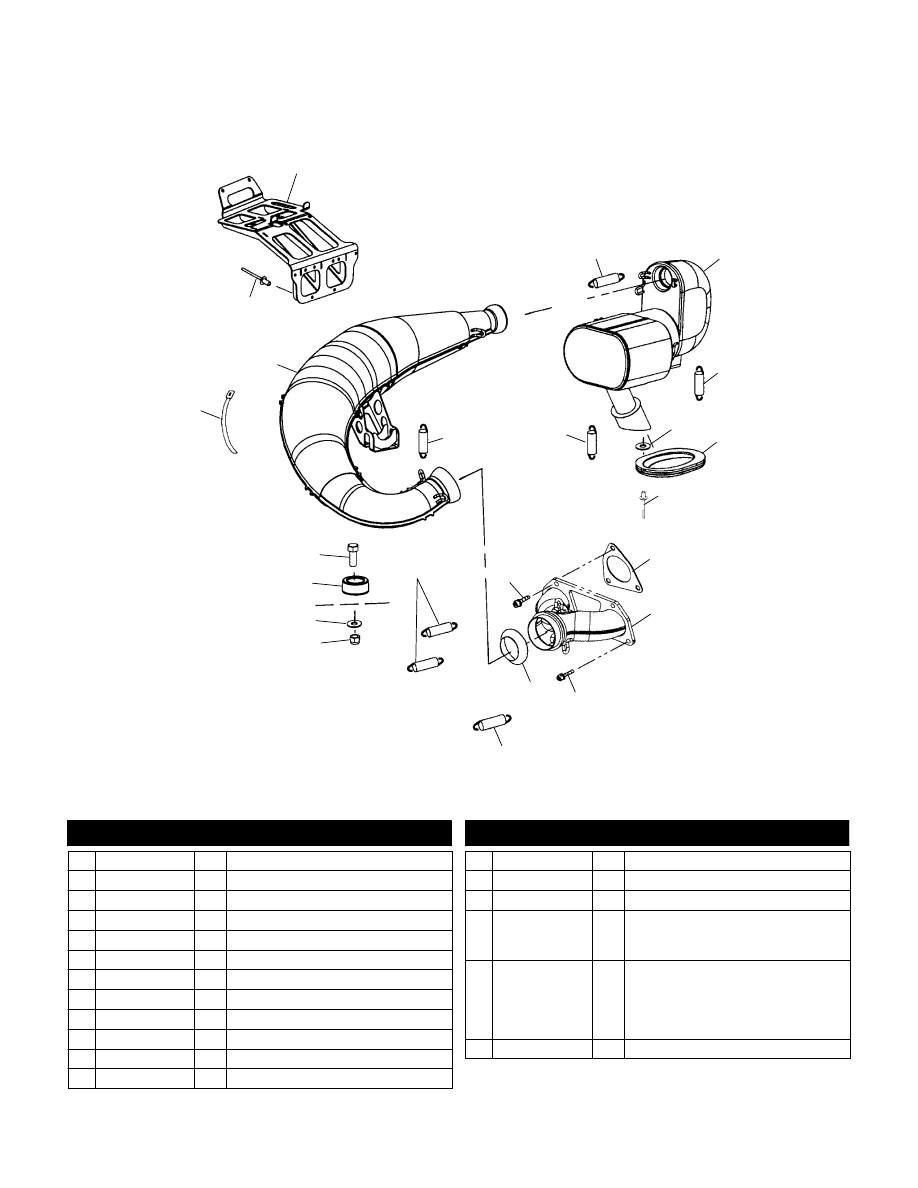

EXHAUST

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

13

3

6

9

8

11

14

17

1

16

4

4

4

4

4

18

15

12

10

10

2

5

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 1261008-029

1 Bracket, Chassis/Resonator

2 7042029

2 Spring, Exhaust

3 1261066-029

1 Resonator

4 7041687

10 Spring, Exhaust

5 7555904

1 Washer

6 5411684

1 Boot, Exhaust, Outlet

7 7621467

1 Rivet

8 5811799

2 Gasket, Exhaust

9 1261053-029

1 Manifold

10 7517322

6 Screw

11 3610046

1 Seal, Exhaust

12 7542451

1 Nut, Nylok

13 7555788

1 Washer, Thrust

14 5433576

1 Dampener, Vibration

15 7515440

1 Screw

16 7080812

7080813

7080811

1

1

2

Clamp (.44 x 3.75)

Clamp (.44 x 4.25)

Clamp (.44 x 6.50)

17 1261056

5244398

5244399

5830207

5830198

1

1

1

1

1

Asm., Tuned Pipe

Cover, Tuned Pipe, Top

Cover, Tuned Pipe, Bottom

Matte, Sound, Top

Matte, Sound, Bottom

18 7661637

8 Rivet

9/00

C5

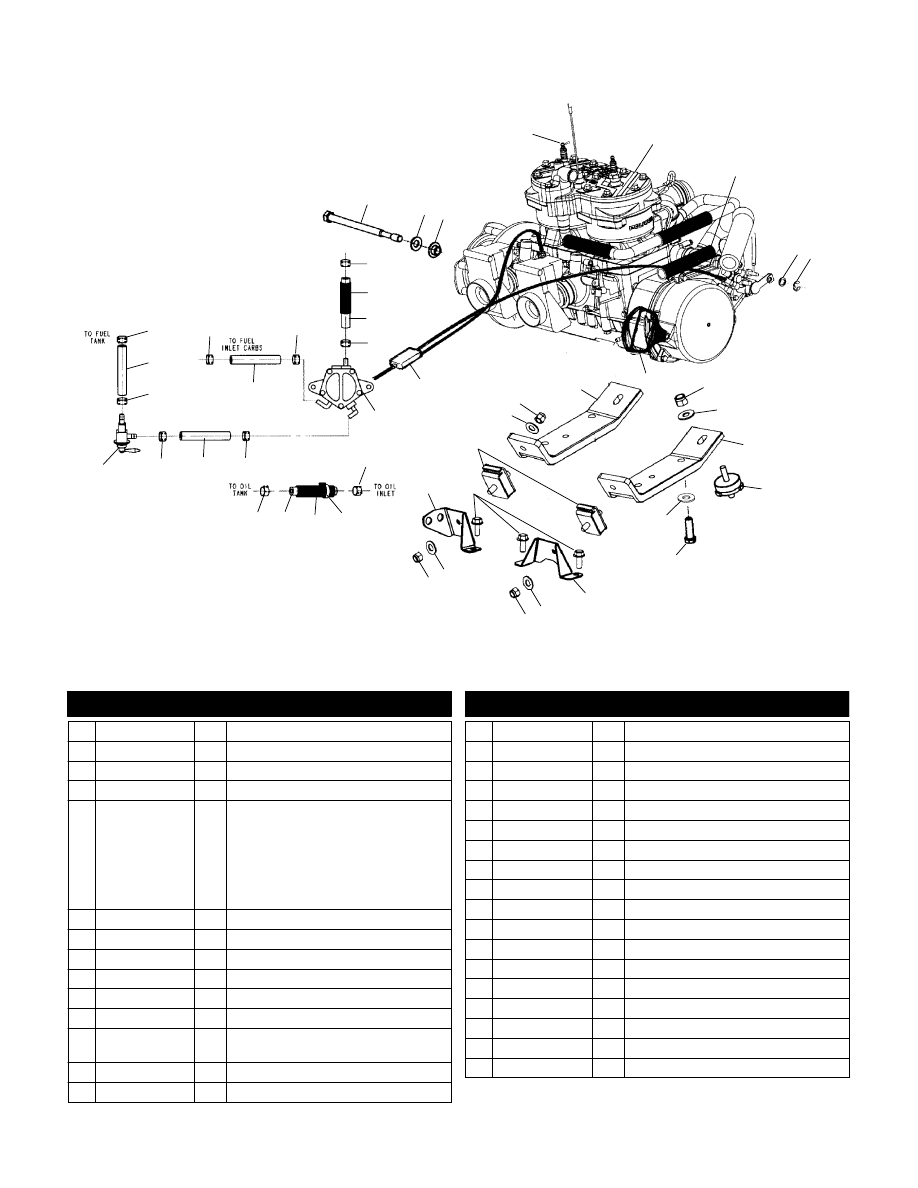

ENGINE MOUNTING

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

11

1

2

4

5

9

12

14

13

17

22

30

23

32

28

27

24

24

3

15

29

10

21

29

7 8

19

16

18

26

25

12

17

18

20

17

18

28

28

28

28

28

28

28

29

6

31

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty. Description

Ref. Part No.

Qty. Description

1 7517501

1 Screw

2 7556003

1 Washer

3 5132441

1 Washer, Clutch Retainer

4 3070190

2 Spark Plug, RN57YCC, Champion

5 2201673

1 Engine, S8070POA1 1952 A NOTE: The

Short Block assembly contains a

crankcase assembly, cylinder and

cylinder head assembly, and a piston

and crankshaft assembly.

Prior

authorization is required for warranty

consideration.

6 5521398-13

1 Tubing, Convoluted

7 7555944

1 Washer, Nylon

8 7710427

1 E-Ring

9 5431499

1 Handle, Recoil

10 7542451

2 Nut, Nylok

11 7555893

2 Washer, Flat

12 5244282

5244950

1

1

Strap, Engine Mount, LH

Strap, Engine Mount, RH

13 3021290

2 Mount, Engine

14 7512539

4 Screw

15 7553101

4 Washer, Spring Lock

16 5245044

1 Bracket, Engine Mount, RH

17 7555806

4 Washer, Flat

18 7547008

4 Nut, FLEXLOC

19 1013397

1 Bracket, Engine Mount, LH

20 7517854

3 Screw

21 3021206

2 Mount, Engine

22 7080897

1 Cable, Throttle

23 2520188

1 Pump, Fuel

24 7080307

2 Clamp, Hose

25 7080138

1 Cable Tie

26 8360058-40

1 Tubing, Convoluted

27 8450003-1525

AR Line, Fuel

28 7080003

8 Clamp, Hose

29 8350017-600

AR Line, Fuel

30 7052268

1 Valve, Fuel Shut-Off

31 8360052-25

1 Tubing, Convoluted

32 8450040-600

AR Line, Fuel

1/01
