Snowmobile Polaris 800 XC SP Model S01NP8BS(A)(B) (2001 year). Manual - part 6





B8

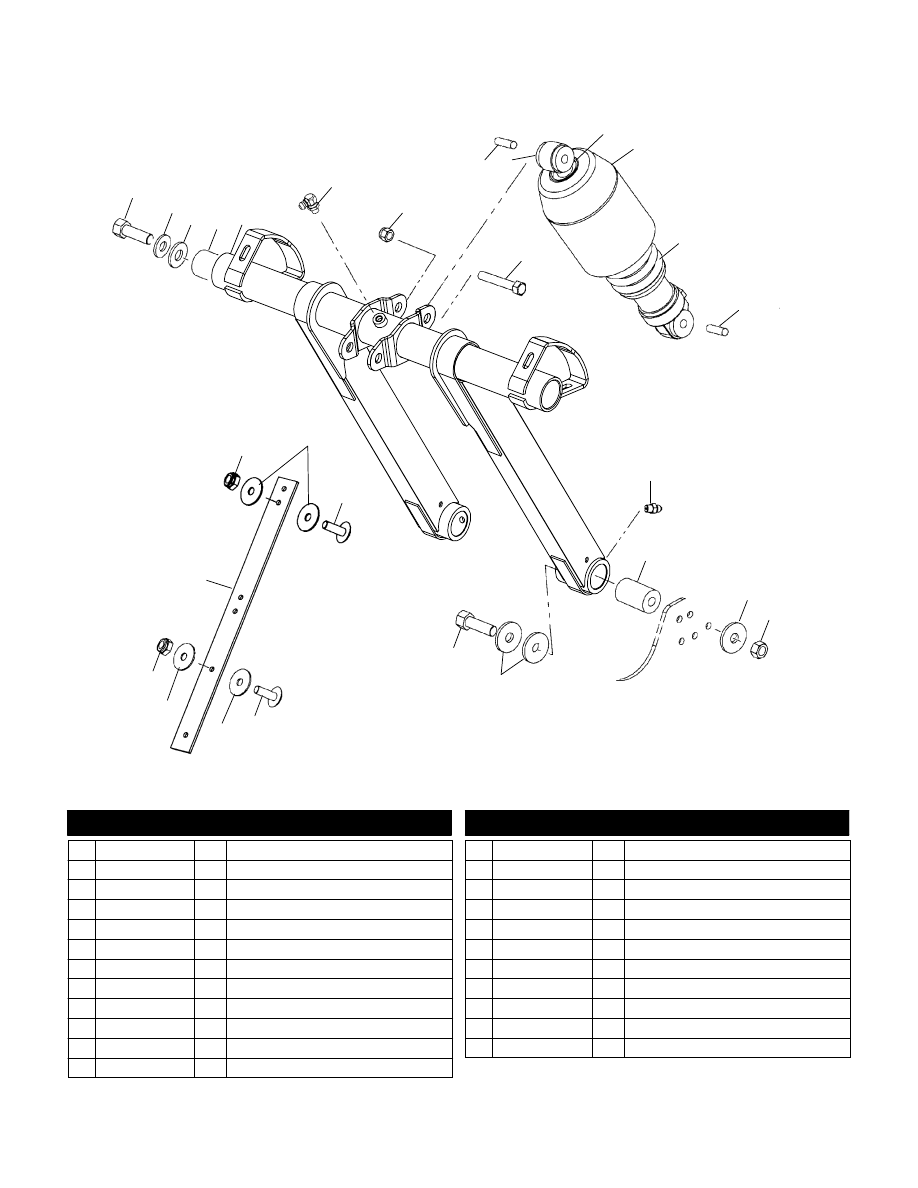

FRONT TORQUE ARM

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

2

3 4 5

14

9

10

11

12

19

16

20

23

22

17

18

21

15

17

7

8

20

22

21

13

6

21

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7517435

2 Screw

2 7552603

2 Washer, Spring Lock

3 7555893

2 Washer, Flat

4 5132067

1 Shaft

5 1541532-067

1 Arm, Torque, Front

6 7080510

1 Fitting, 90 Degree

7 7542439

1 Nut, Nylok

8 5333905

1 Sleeve

9 7041847

1 Shock, Front Track

10 5020618

1 Retainer, Spring, Slotted

11 5433503

1 Shield, Spring

12 7041914-067

1 Spring

13 5333906

1 Sleeve

14 7515415

1 Screw

15 7080424

2 Fitting, Lubrication

16 5132387

2 Shaft

17 7556156

6 Washer

18 7547066

2 Nut, Nylok

19 7512597

2 Screw

20 7517313

4 Screw

21 7555959

8 Washer, Flat

22 7542344

4 Nut, Nylok

23 5411971

2 Strap, Limiter

7/00

B9

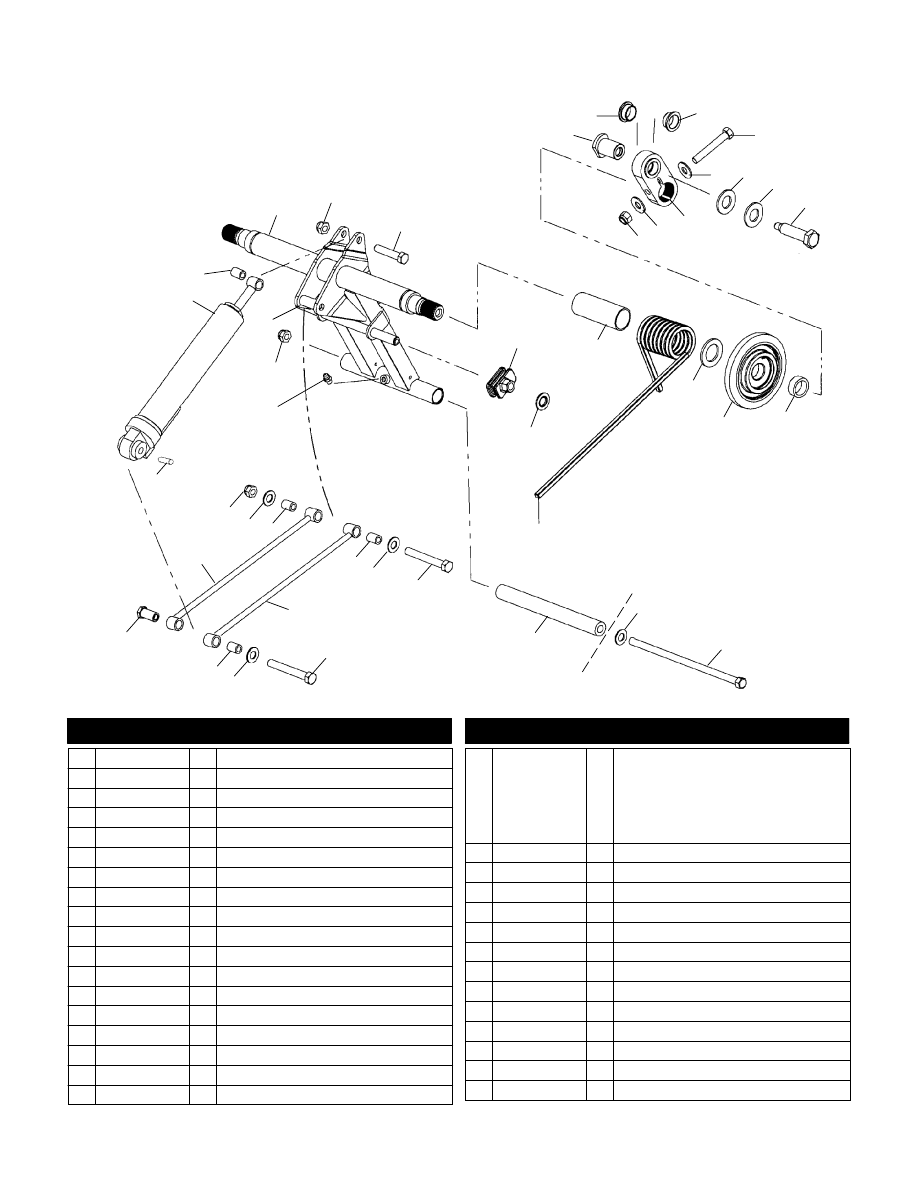

REAR TORQUE ARM

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

5

11

6

2

20

32

25

31

21

17

3

27

15

29

26

24

13

22

23

7

7

23

12

4

14

10

9

8

19

16

18

24

12

24

23

12

25

5

30

28

7

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1541561-067

1 Arm, Torque, Rear

2 7542411

1 Nut, FLEXLOC

3 7512410

1 Screw

4 5333758

2 Shaft, Arm

5 3514331

4 Bushing

6 7515415

2 Screw

7 7555806

5 Washer, Flat

8 7555893

2 Washer, Flat

9 7552603

2 Washer, Spring Lock

10 7517435

2 Screw

11 1541461

2 Asm., Rear Torque Arm (Incl. 5)

12 7542439

4 Nut, Nylok

13 5132388

2 Spacer, Wheel

14 1590278

2 Asm., Wheel

15 7555787

2 Washer, Thrust

16 5431923

2 Sleeve, Torsion Spring

17 5432983

2 Roller, Spring, Adjustable

18 7080394

2 Clip, Push-On

19 7041942-067

7041943-067

7041629-067

7041630-067

7041940-067

7041941-067

1

1

1

1

1

1

Spring, Torsion, LH (Std)(.375/77)

Spring, Torsion, RH (Std)(.375/77)

Spring, Torsion, Soft, LH (Opt)(.359/77)

Spring, Torsion, Soft, RH (Opt)(.359/77)

Spring, Torsion, Firm, LH (Opt)(.405/77)

Spring, Torsion, Firm, RH (Opt)(.405/77)

20 7517232

1 Screw

21 5333873

1 Shaft

22 7515514

1 Bolt

23 7555795

3 Washer

24 5132391

3 Bushing

25 1541479-067

2 Rod, Shock

26 7517851

1 Bolt

27 5132390

1 Bushing, Nut

28 5333907

1 Sleeve

29 7080424

1 Fitting, Lubrication

30 5333904

1 Spacer

31 7041846

1 Shock, Fox

32 5010422

1 Bushing

7/00

B10

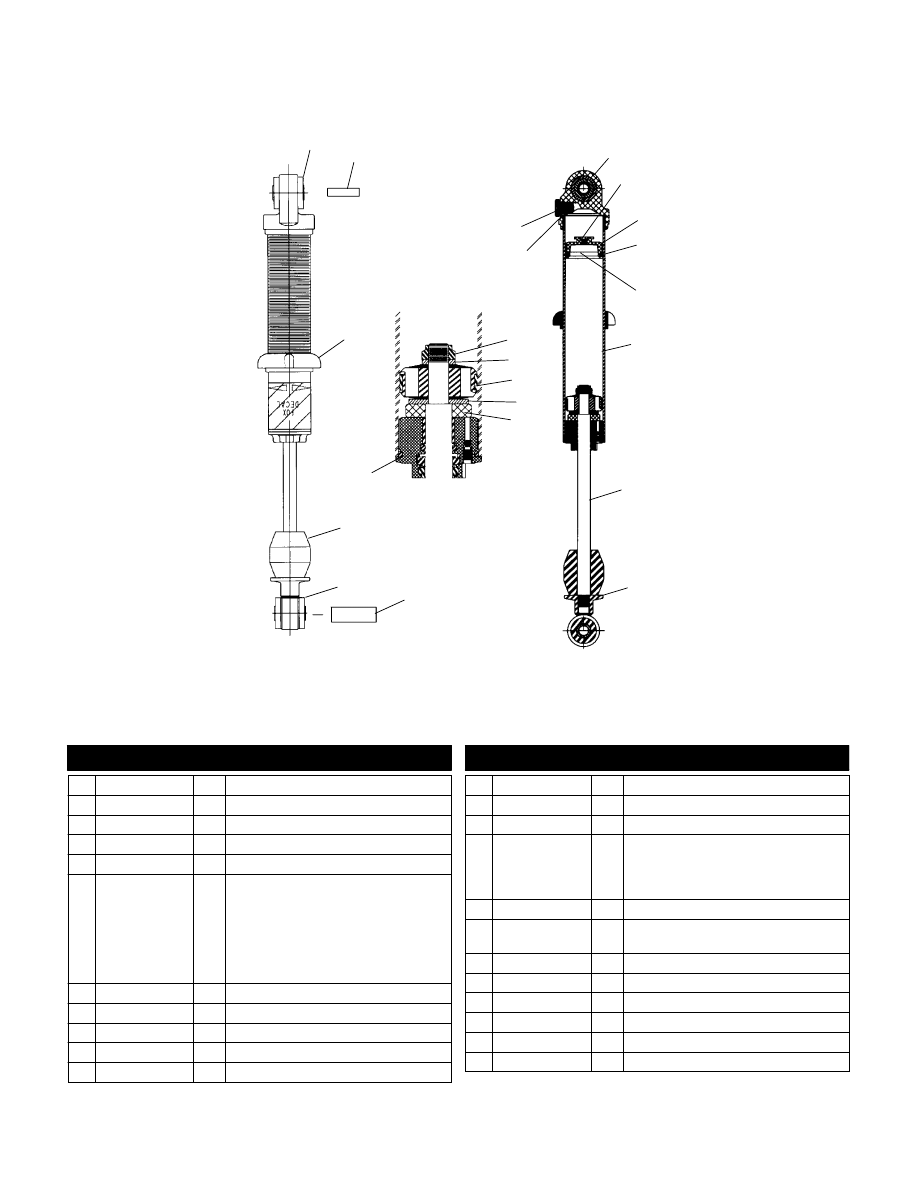

FOX SHOCK - IFS

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

1

13

14

6

8

12

18

11

19

10

15

17

16

4

21

5

20

3

2

9

7

1

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

7041926

2 Shock, Gas, IFP

2200618

1 Kit - Piston Valving

1 1500137

4 Bushing

2 5020613

2 Bushing, Long

3 5432304

1 Ring, Spring, Preload

4 1500186

1500020

1500021

1500268

1500266

1500070

1500071

1

1

1

1

1

1

1

Asm., Bearing

O-Ring, Outer

O-Ring, Inner

Wiper, Outer

U-Cup

Screw

Ball

5 5410855

1 Bumper, Jounce

6 1500138

1 Sleeve

7 5431355

1 Spacer

8 1500017

1 Plate, Top-Out

9 1500002

1 Bearing

10 1500015

1 Plate, Back-Up

11 1500016

1 Nut, Lock

12 1500108

1 O-Ring

13 1500072

1500014

1500019

1500023

1

1

1

1

Asm., Air Valve

Valve, Air

Screw

O-Ring

14 1500316

1 Cap, Body

15 1500018

1500022

1

1

Screw

O-Ring

16 1500003

1 O-Ring

17 1500006

1 Bearing

18 1500187

1 Piston, Floating

19 1500289

1 Body

20 1500205

1 Shaft

21 1500317

1 Eyelet

7/00

B11

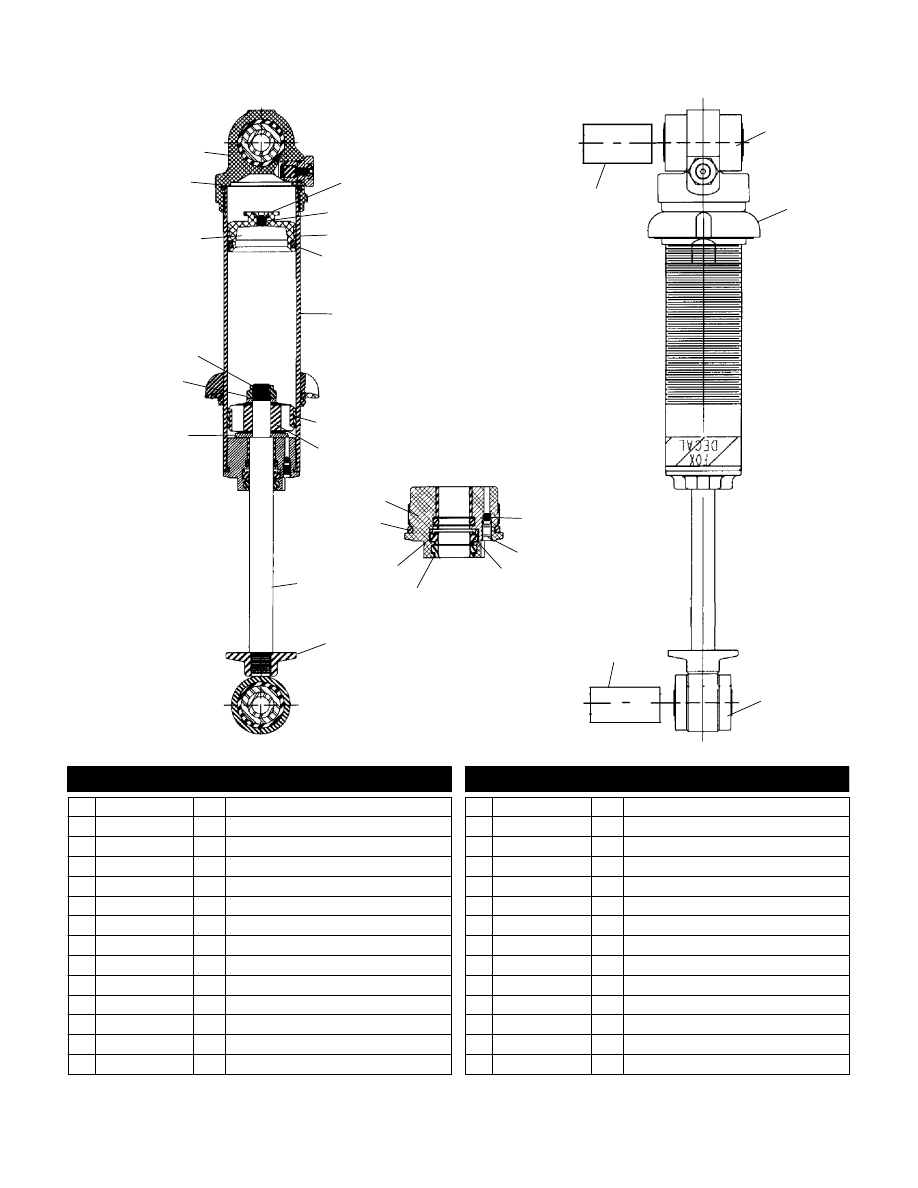

FOX SHOCK - FRONT TRACK

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

24

1

2

3

19

22

21

20

25

4

5

17

6

16

15

10

9

11

13

8

7

12

26

18

14

23

27

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

7041847

1 Shock, Front Track

1 1500315

1 Cap, Body

2 1500108

1 O-Ring

3 1500187

1 Piston, Floating

4 1500016

1 Nut, Lock

5 1500015

1 Plate, Backup

6 1500017

1 Plate, Top-Out

7 1500164

1 Eyelet

8 1500321

1 Shaft

9 1500266

1 U-Cup

10 1500268

1 Wiper, Outer

11 1500021

1 O-Ring

12 1500070

1 Screw

13 1500071

1 Ball

14 1500186

1 Asm., Bearing

15 1500020

1 O-Ring

16 2200618

1 Kit - Piston Valving

17 1500002

1 Bearing

18 1500318

1 Body

19 1500003

1 O-Ring

20 1500006

1 Bearing

21 1500022

1 O-Ring

22 1500018

1 Screw

23 1500312

1 Sleeve

24 1500308

2 Bushing

25 1500323

1 Ring, Preload

26 1500309

2 Bushing

27 1500310

1 Sleeve

7/00
