Snowmobile Polaris 800 XC SP Model S01NP8BS(A)(B) (2001 year). Manual - part 5

B4

STEERING - HANDLEBAR

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7661624

1 Pin, Retaining

2 7710503

1 Ring, Retaining

3 5432970

2010171

1

1

Lever, Throttle

Lever w/Heater

4 5431592

1 Block, Throttle/Brake

5 5432634

2 Grip, Handlebar

6 5431096

2 Plug, Overflow

7 5433345

1 Adaptor, Block

8 5243355-067

1 Handlebar

9 7517238

4 Screw

10 7670106

2 Nut, Push-On

11 5433754

1 Emblem, Star

12 5433159

1 Cover, Handlebar

13 5433160

2 Slide, Handlebar Cover

14 4010287

2 Clip, Dart

15 --------------

1 Asm., Control, LH

(See Brake Pg. A12, Ref. 11)

16 5630187-067

2 Block, Handlebar

17 1820965-067

1 Post, Steering

18 7542122

4 Nut, Nylok

19 7517579

4 Bolt, Carriage

20 2460677

2 Heater, Grip, Lo/Med/Hi

21 1013068-067

1 Hoop, Steering

22 4020139

4 Clip, Rosebud

23 7512377

4 Bolt, Carriage

24 7542343

4 Nut

25 7661637

6 Rivet

26 5244470

2 Plate, Tie Rod Boot

27 5433532

5433533

1

1

Boot, Tie Rod, LH

Boot, Tie Rod, RH

28 7558402

2 Washer, Flat

29 7542324

4 Nut, Nylok

30 5131841

7080424

2

2

Bracket, Steering Post

Fitting, Lubrication

31 5432785

4 Bushing

32 5244829

1 Bracket, Console Support

33 7511848

8 Screw

34 5432261

1 Holder, Wire

35 7710401

1 Ring, Retaining

36 7512465

1 Screw, Set

37 7555727

1 Washer

38 4110106

1 Switch, Auxiliary Shut-Off

39 7555730

2 Washer

7/00

B5

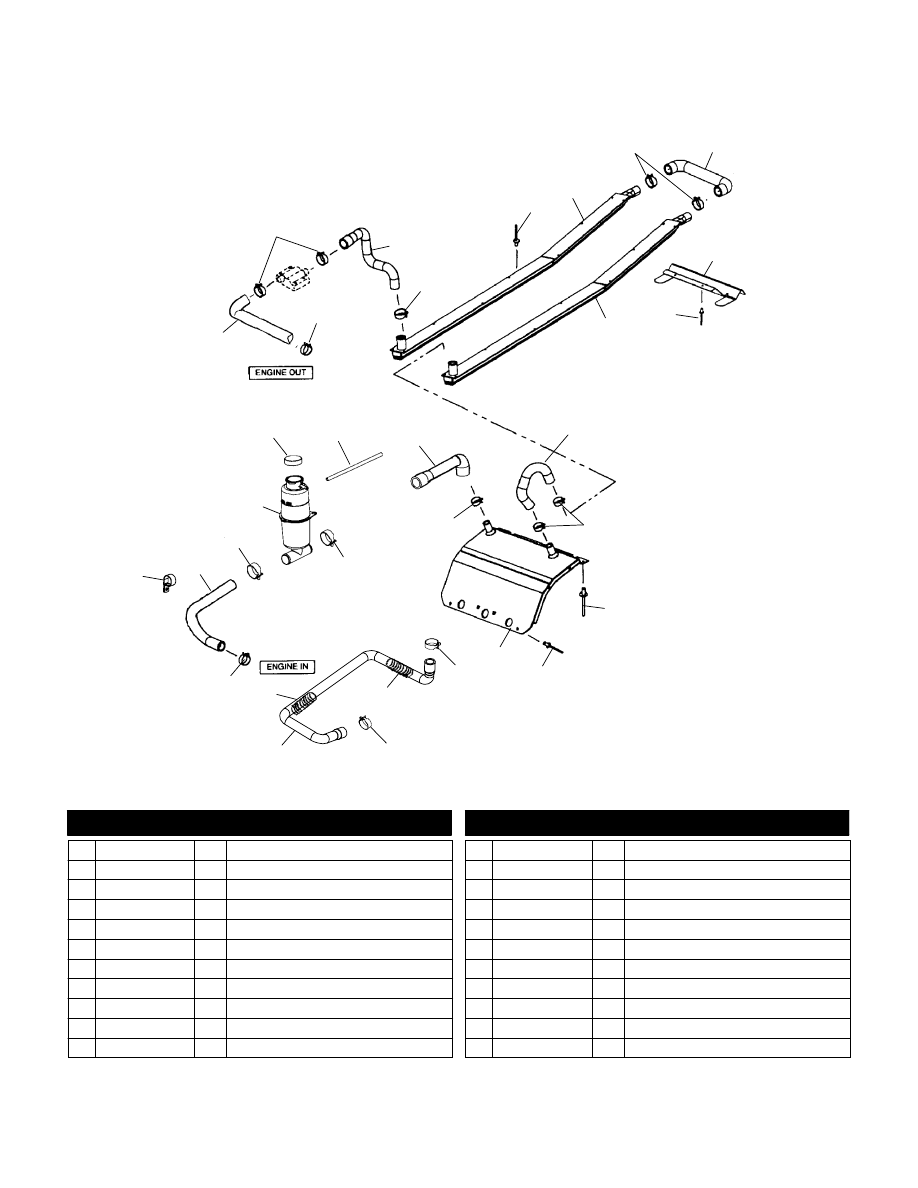

COOLING SYSTEM

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

21

1

2

3

4

16

8

9

10

6

7

15

19

18

22

14

20

1

1

3

4

1

1

1

5

11

12

11

12

13

17

9

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7080844

8 Clamp, Springband

2 5411852

1 Hose, Strip Cooler/Brake

3 7621432

22 Rivet

4 1240075

2 Wear Strip

5 7080843

2 Clamp, Springband

6 5411854

1 Hose, Crossover, Wear Strip

7 5244284

1 Protector, Hose

8 5411853

1 Hose, Center/Strip Cooler

9 2520224

1 Cooler, Center

10 7661637

7 Rivet

11 7080810

2 Clamp

12 5521398-13

2 Tubing, Convoluted

13 5411536

1 Hose, By-Pass

14 7080845

1 Clamp, Hose, Springband

15 7080951

1 Clamp, Hose, Vinyl Coated

16 5411855

1 Hose, Engine In/Tee

17 7080560

1 Clamp, Hose

18 2520195

1 Bottle, Coolant

19 5411878

1 Hose, Cooler/Bottle

20 8450003-1525

1 Line, Fuel

21 2511270

1 Cap, Pressure

22 5411956

1 Hose, Engine Out/Brake Cooler

7/00

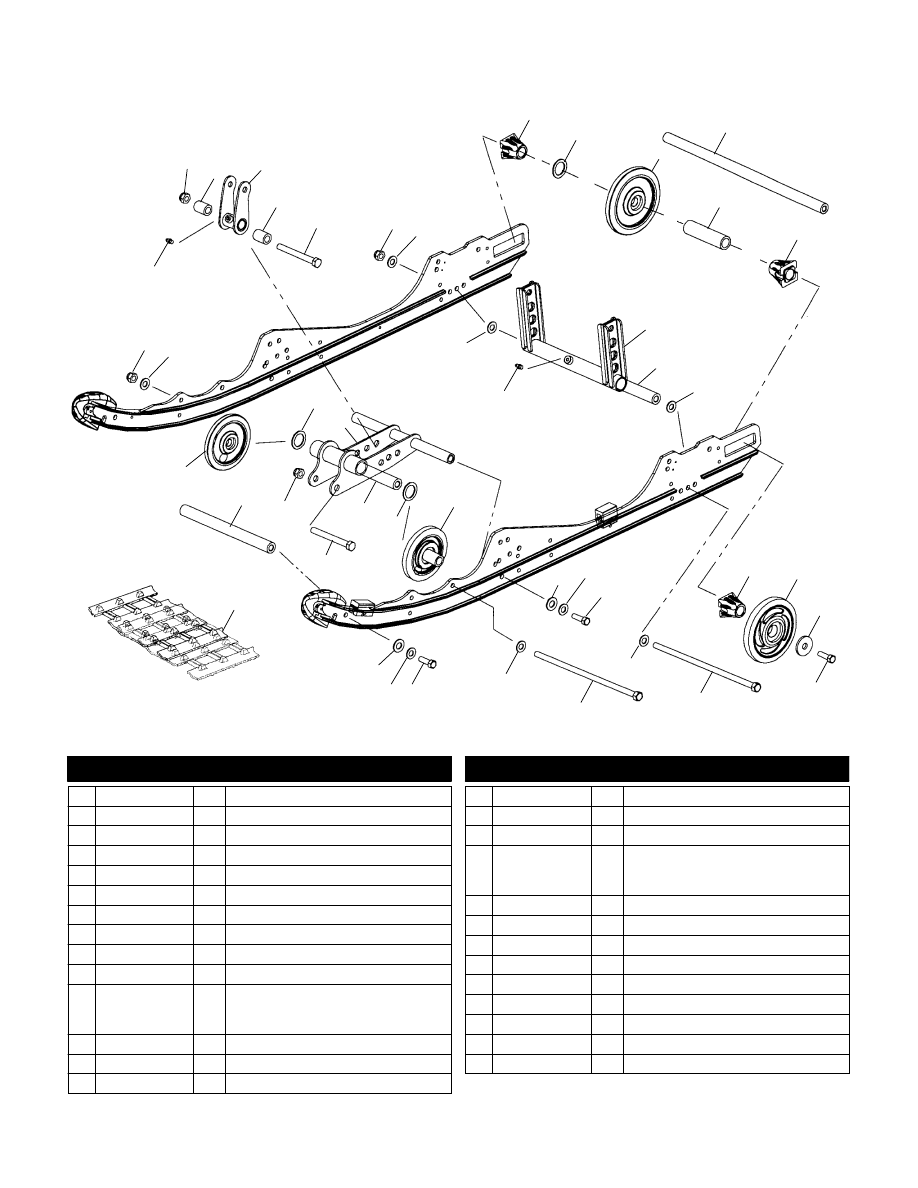

B6

RAIL MOUNTING (SUSPENSION)

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

16

17

22

28

19

24

2

3

18

20

21

6

29

4

23

1

8

15

7

9

10

11 13

14

12

5

5

20

1

24

1

23

21

22

7

25

26

27

8

26

30

31

32

33

34

5 33

33

33

33

33

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 1590275-293

4 Asm., Wheel, Red (Incl. 2,3)

2 7718407

4 Ring, Retaining (1 per Wheel)

3 3514303

4 Bearing (1 per Wheel)

4 5433735

2 Cap, Rail Tip

5 7541925

6 Nut, Nylok

6 5521499

2 Bumper, Front

7 7542324

8 Nut, Nylok

8 7542439

6 Nut, Nylok

9 5244677

2 Bracket, Rail Reinforcement

10 5521498

2 Bumper, Rear

11 7515537

4 Screw

12 5244371

2 Spacer

13 5131113

4 Mount, Bumper

14 5410925

4 Bumper, Pivot Arm

15 5132444

2 Block, Idler Bolt Adjusting

16 7621501

4 Rivet

17 7547156

2 Nut

18 7517773

2 Screw

19 1541480

1541481

1

1

Asm., Rail, LH (Incl. 4,6,10,14,15)

Asm., Rail, RH (Incl. 4,6,10,14,15)

20 7510504

4 Screw

21 7515346

4 Screw

22 7571618

4 Washer, Spring

23 7515317

4 Screw

24 5631065

4 Mount, Wheel

25 7515438

2 Bolt

26 7555983

4 Washer

27 5521528

2 Hi-Fax, White

28 7511930

2 Bolt

29 7515199

2 Screw

30 5433959

2 Roller, Spring

31 5333948

2 Spacer

32 5432946

2 Liner, Bumper

33 7555783

12 Washer, Flat

34 7661845

2 Rivet

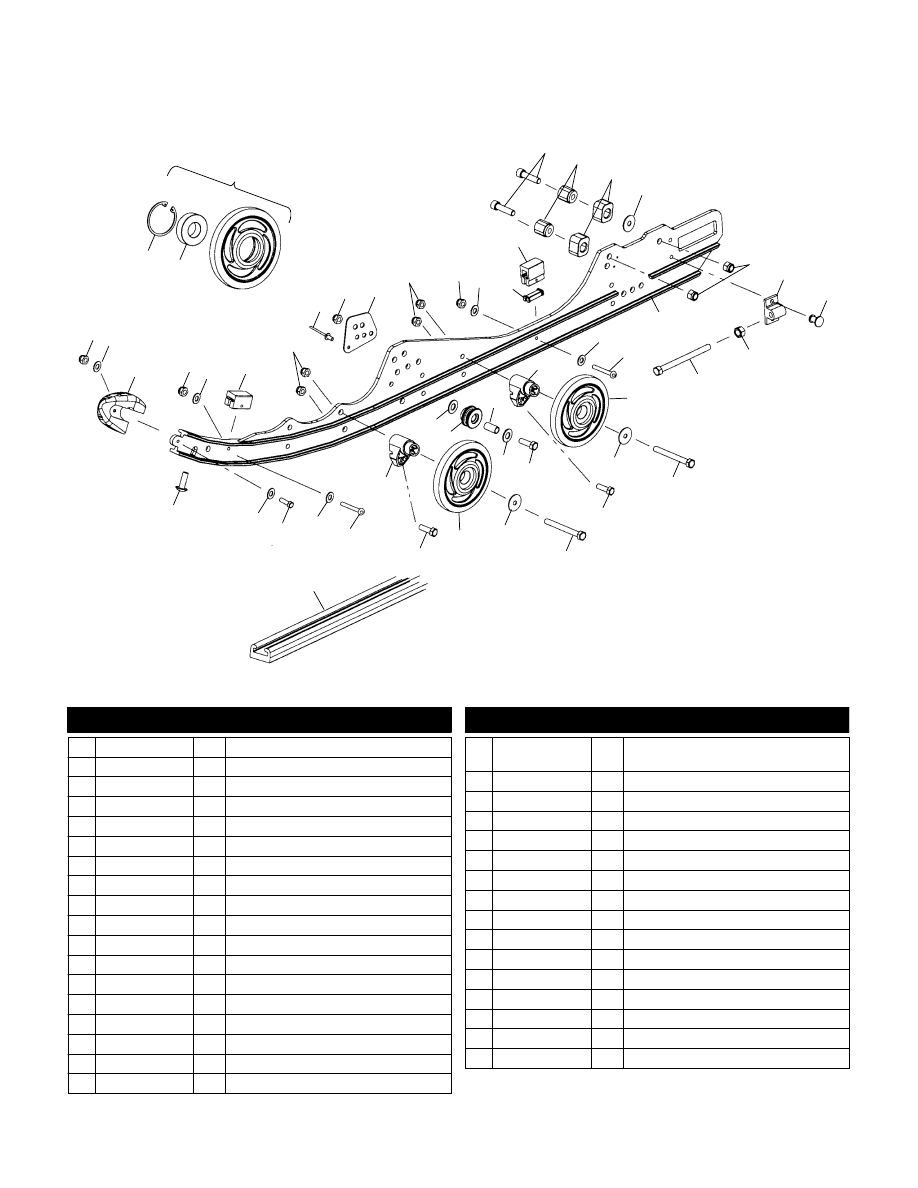

7/00

B7

SUSPENSION

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

13

12

11

6

8

9

10

19

23

26

27

25

18

5

14

16

17

1

24

22

3

4

7

1

1

6

6

24

5

5

5

17 16

4

21

20

2

20

2

14

21

27

1 15

15

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542439

4 Nut, Nylok

2 5131940

2 Bushing

3 1541477-067

1 Arm, Pivot, Shock

4 7515417

2 Screw

5 7555806

6 Washer, Flat

6 5432535

4 Spacer, Idler

7 7555918

1 Bushing

8 1594087

1 Wheel

9 5333285

1 Spacer, Idler, Long

10 5020744

1 Shaft, Idler

11 1590303-293

7710444

3514012

2

2

2

Asm., Idler Wheel, Red

Ring, Retaining

Bearing

12 7556130

2 Washer, Belle

13 7517731

2 Bolt

14 7517353

2 Screw

15 7555797

2 Washer, Flat

16 7517247

4 Screw

17 7552603

4 Washer, Spring Lock

18 5411994

5241473

5241474

1

48

48

Track

Clip, Slide

Clip, Guide

19 5020723

1 Shaft, Pivot Arm

20 1541485

2 Asm., Wheel

21 7556301

2 Bushing

22 1541463-067

1 Mount, Shock

23 5132490

1 Shaft

24 7555893

2 Washer, Flat

25 5333404

1 Shaft

26 1541478-067

1 Arm, Pivot, Rear

27 7080424

2 Fitting, Lubrication

7/00
