Snowmobile Polaris 800 XC SP Model S01NP8BS(A)(B) (2001 year). Manual - part 4

A14

FRONT SUSPENSION

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512597

2 Bolt

2 5434036

8 Bushing, Radius Rod, Pivot, Outer

3 5132779

2 Bushing, Shoulder

4 7547066

4 Nut, Nylok

5 1820679-067

1820679-246

2

2

Rod, Radius, Upper, Black

Rod, Radius, Upper, Blue (B)

6 7542520

2 Nut, Jam

7 7542439

12 Nut, Nylok

8 7515433

4 Screw

9 5630580

2 Retainer, Spring, Slotted

10 7041950-067

2 Spring, Compression

11 7041926

2 Shock, Gas, IFP

12 7517583

6 Screw

13 7555832

4 Washer

14 5132728

2 Arm, Steering

15 7555797

4 Washer, Flat

16 1820962-293

1820963-293

1820962-067

1820963-067

1820962-246

1820963-246

1

1

1

1

1

1

Asm., Trailing Arm, Red, LH

Asm., Trailing Arm, Red, RH

Asm., Trailing Arm, Black, LH (A)

Asm., Trailing Arm, Black, RH (A)

Asm., Trailing Arm, Blue, LH (B)

Asm., Trailing Arm, Blue, RH (B)

NOTE:

Assemblies include 19 and 20

17 7555820

2 Washer, Flat

18 5132364

2 Cup, Mount, Trailing Arm

19 7061042

2 Bearing, Spherical

20 7710437

2 Ring, Retaining

21 7512099

2 Screw

22 7061057

2 Rod End, RH

23 3573909

2 Bushing

24 7080433

2 Fitting, Lubrication

25 5433234

2 Bushing, Torsion Bar

26 7621477

6 Rivet

27 5244415-067

1 Bar, Torsion

28 5433329

2 Slide, Torsion Bar

29 7556509

2 Bushing

30 3574208

2 Bushing, Flanged

31 6230160-067

2 Shaft, Spindle

32 7080306

2 Fitting, Lubrication

33 5010158

2 Bushing

34 7061060

2 Rod End

35 7542711

2 Nut, Jam

36 1820677-067

1820677-246

2

2

Rod, Radius, Lower, Black

Rod, Radius, Lower, Blue (B)

37 7542703

2 Nut, FLEXLOC

38 7061061

2 Rod End

39 5132780

2 Bushing, Shoulder

40 7512684

2 Bolt

7/00

B1

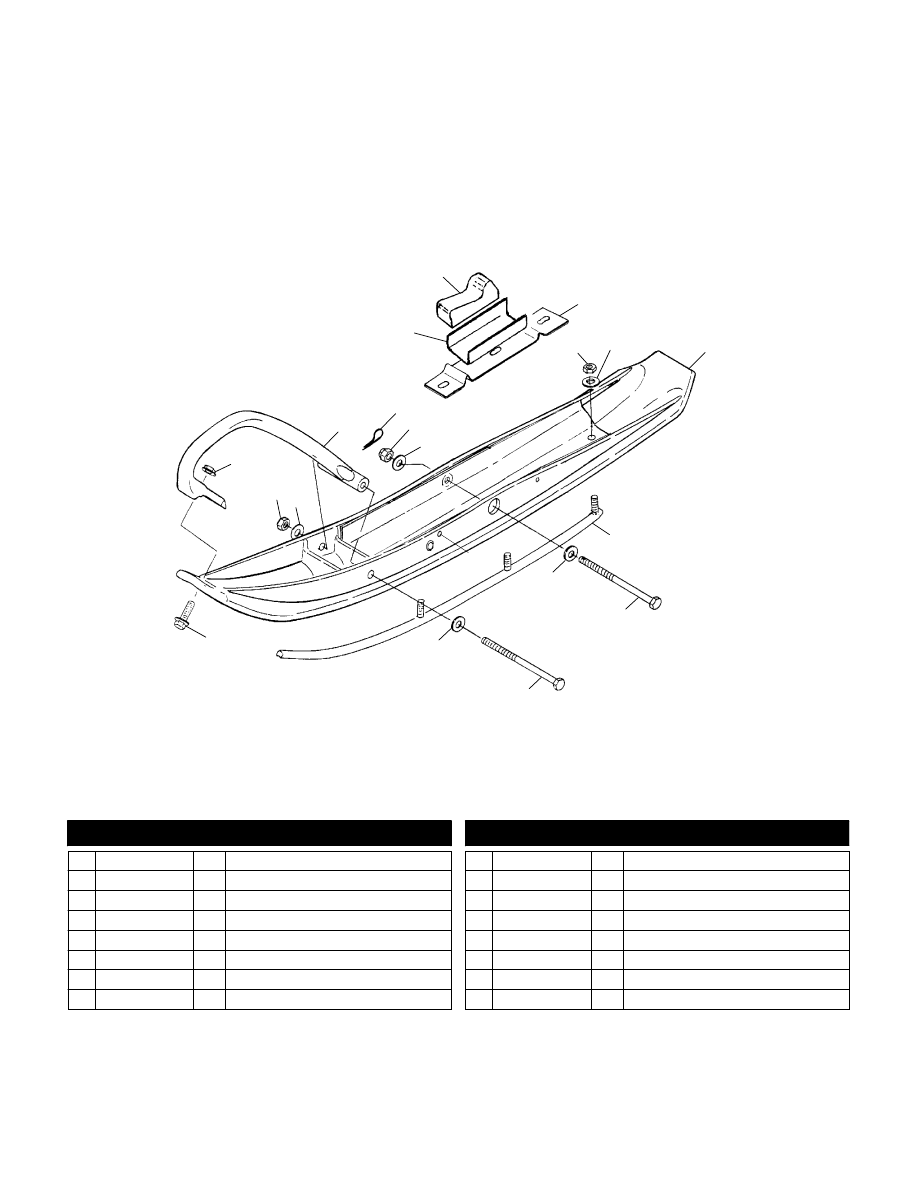

SKI

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

12

13

14

3

15

16

4

1

2

5

6

8

3

9

10

7

3

3

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542321

2 Nut, Flange

2 7542439

2 Nut, Nylok

3 7555832

8 Washer

4 5434165-070

2 Toe, Ski

5 7661209

2 Pin, Cotter

6 7542438

2 Nut

7 5243824

2 Retainer, Ski, Rubber

8 5411094

2 Stop, Rubber

9 5241912-067

2 Support, Ski, Rubber

10 7542324

6 Nut, Nylok

11 7555843

6 Washer, Flat

12 1820821-070

2 Ski, Black

13 2872566

2 Kit - Skag, 3”, 90 Degree (Pair)

14 7512596

2 Screw

15 7515514

2 Bolt

16 7515307

2 Screw

9/00

B2

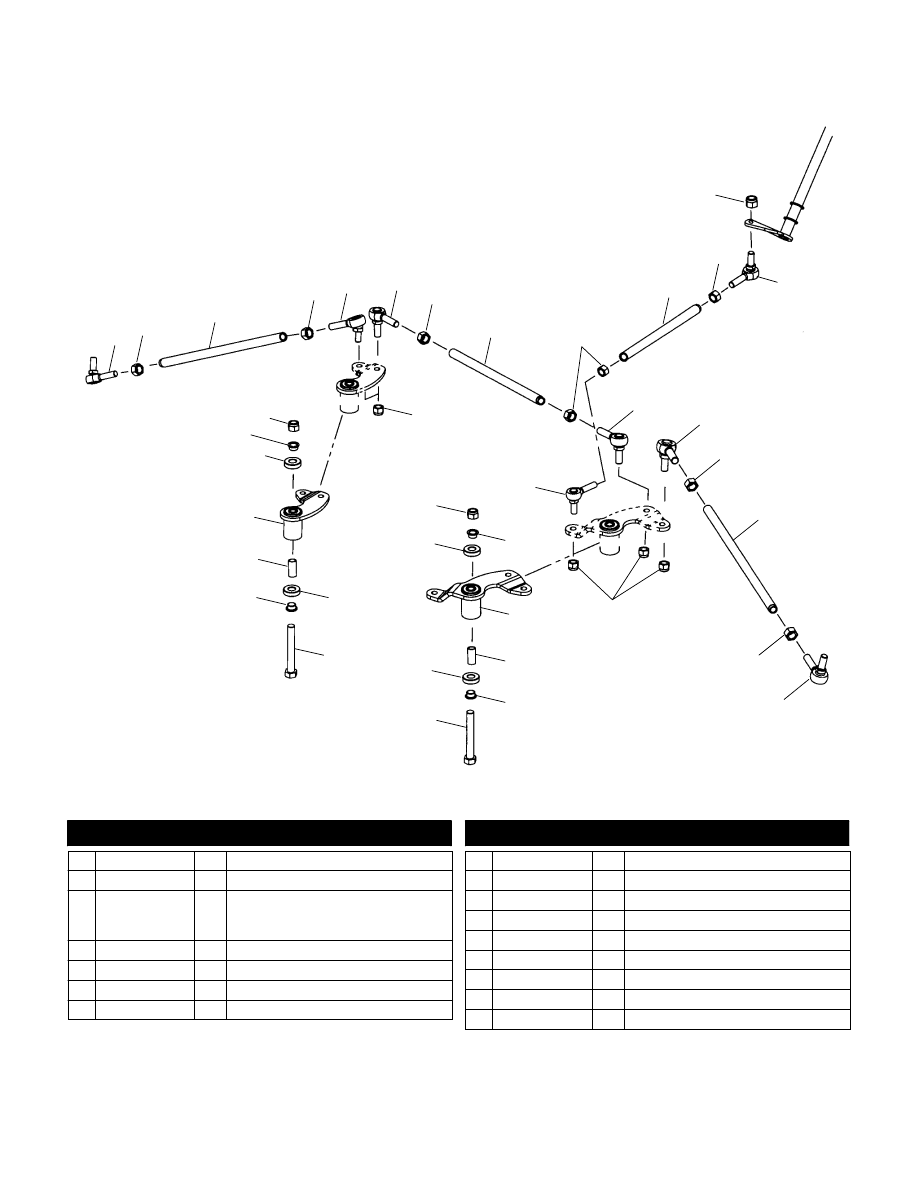

STEERING

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

9

2

8

4

10

5

3

1

14

11

15

12

13

16

7

1

2

2

2

9

9

9

4

4

5

10

3

13

15

15

11

11

11

14

15

9

6

6

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7061057

2 Rod End, RH

2 7542401

4 Nut

3 5333949-293

5333949-067

5333949-246

2

2

2

Tie Rod, Red

Tie Rod, Black (A)

Tie Rod, Blue (B)

4 7542424

4 Nut, LH

5 7061055

2 Rod End, LH

6 7061076

2 Rod End, RH

7 5333772

1 Rod, Steering Rack

8 5333773-067

1 Rod, Draglink

9 7542439

8 Nut, Nylok

10 7061075

2 Rod End, LH

11 5132106

4 Bushing, Reducer

12 1820957

1 Asm., Pitman Arm (Incl. 11,13,15)

13 5132495

2 Tube, Spacer

14 7512435

2 Screw

15 3514320

4 Bearing, Ball

16 1820959

1 Asm., Idler Arm (Incl. 11,13,15)

7/00

B3

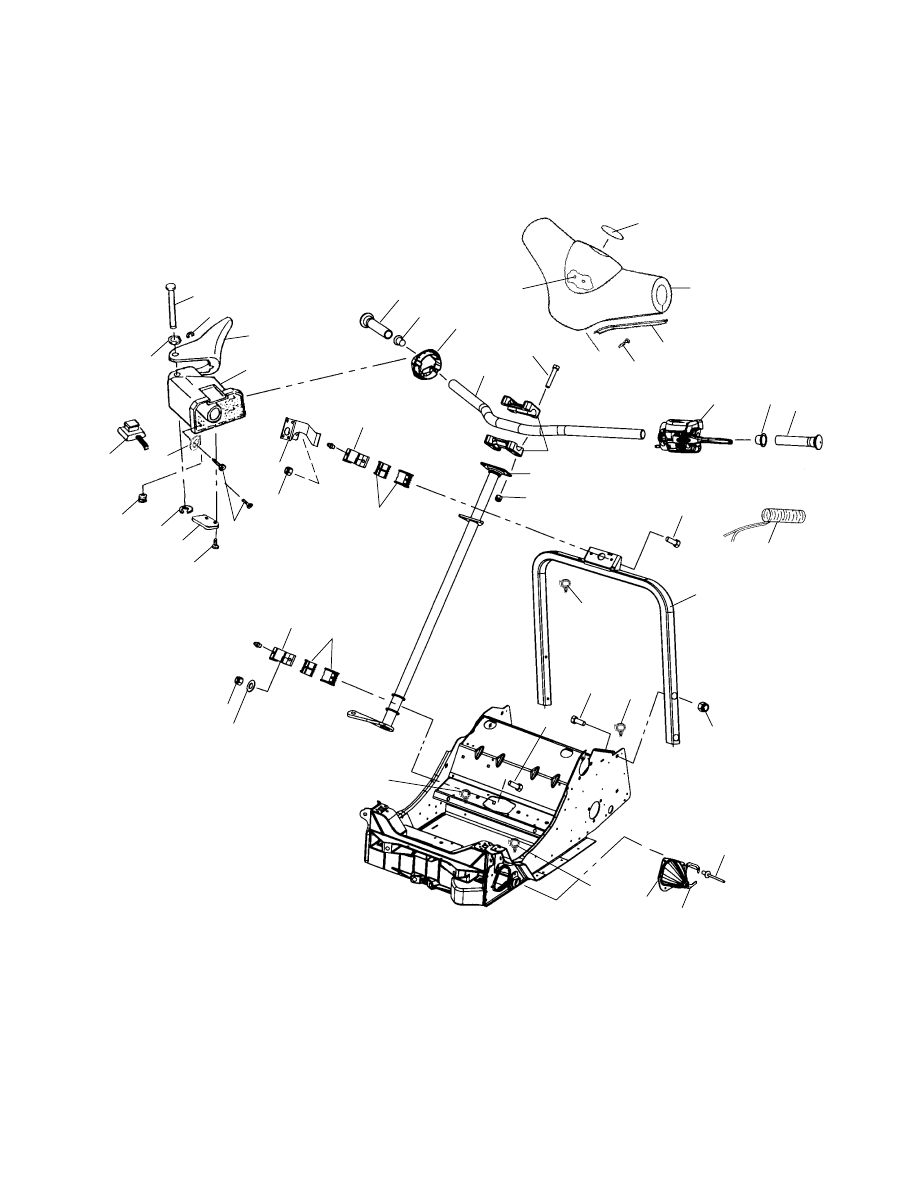

STEERING - HANDLEBAR

800 XC SP S01NP8BS and 800 XC SP S01NP8BSA and 800 XC SP S01NP8BSB

5

39

1

2

3

4

7

9

27

25

12

21

29

28

16

8

15

6

20

19

31

18

17

33

34

35

36

38

5

6

29

31

30

30

19

23

24

37

26

13

14

10

11

22

22

22

33

32

22
