Snowmobile Polaris 600 pro x S01NX6ES. Manual - part 4

A14

FRONT SUSPENSION

600 PRO X S01NX6ES

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5245237-067

1 Bracket, Radius Rod

2 7061077

2 Rod End, LH

3 7512530

2 Screw

4 5333984-216

2 Rod, Radius, Upper

5 7542520

2 Nut, Jam

6 7547066

4 Nut, Nylok

7 3573909

2 Bushing

8 7061057

2 Rod End

9 7555797

6 Washer, Flat

10 7542439

8 Nut, Nylok

11 7555832

4 Washer

12 5132912

2 Arm, Steering

13 7515433

2 Screw

14 7517583

2 Screw

15 5020618

2 Retainer, Spring, Slotted

16 7515415

2 Screw

17 7041701-067

2 Spring

18 5133143

2 Spacer, Spring

19 7042048-067

2 Spring

20 7041971

7041972

1

1

Shock w/Reservoir, IFS, LH

Shock w/Reservoir, IFS, RH

21 7555820

2 Washer, Flat

22 5132364

2 Cup, Trailing Arm Mount

23 7061016

2 Bearing, Spherical

24 7710437

2 Ring, Retaining

25 7512099

2 Screw

26 1821039-216

1821040-216

1

1

Asm., Trailing Arm, LH (Incl. 23,24)

Asm., Trailing Arm, RH (Incl. 23,24)

27 7080433

2 Fitting, Lubrication

28 5433234

2 Bushing, Torsion Bar

29 7621477

6 Rivet

30 5245340-067

1 Bar, Torsion

31 5434129

2 Slide, Torsion Bar

32 7556509

2 Bushing

33 3574208

2 Bushing, Flanged

34 6230206-067

2 Shaft, Spindle

35 7080306

2 Fitting, Lubrication

36 5132935

2 Bushing

37 7517906

2 Screw

38 7061080

2 Rod End

39 7547065

2 Nut, Nylok

40 7542711

2 Nut

41 7061078

2 Rod End

42 7517907

2 Screw

43 7061079

2 Rod End, LH

44 7542703

2 Nut, FLEXLOC

45 7547117

2 Nut

46 5245250

1 Bracket, Radius Rod, Lower

47 7542503

2 Nut, FLEXLOC

48 7661637

8 Rivet

49 7512656

2 Bolt

50 7547028

2 Nut

51 5333985-216

2 Rod, Radius, Lower

3/01

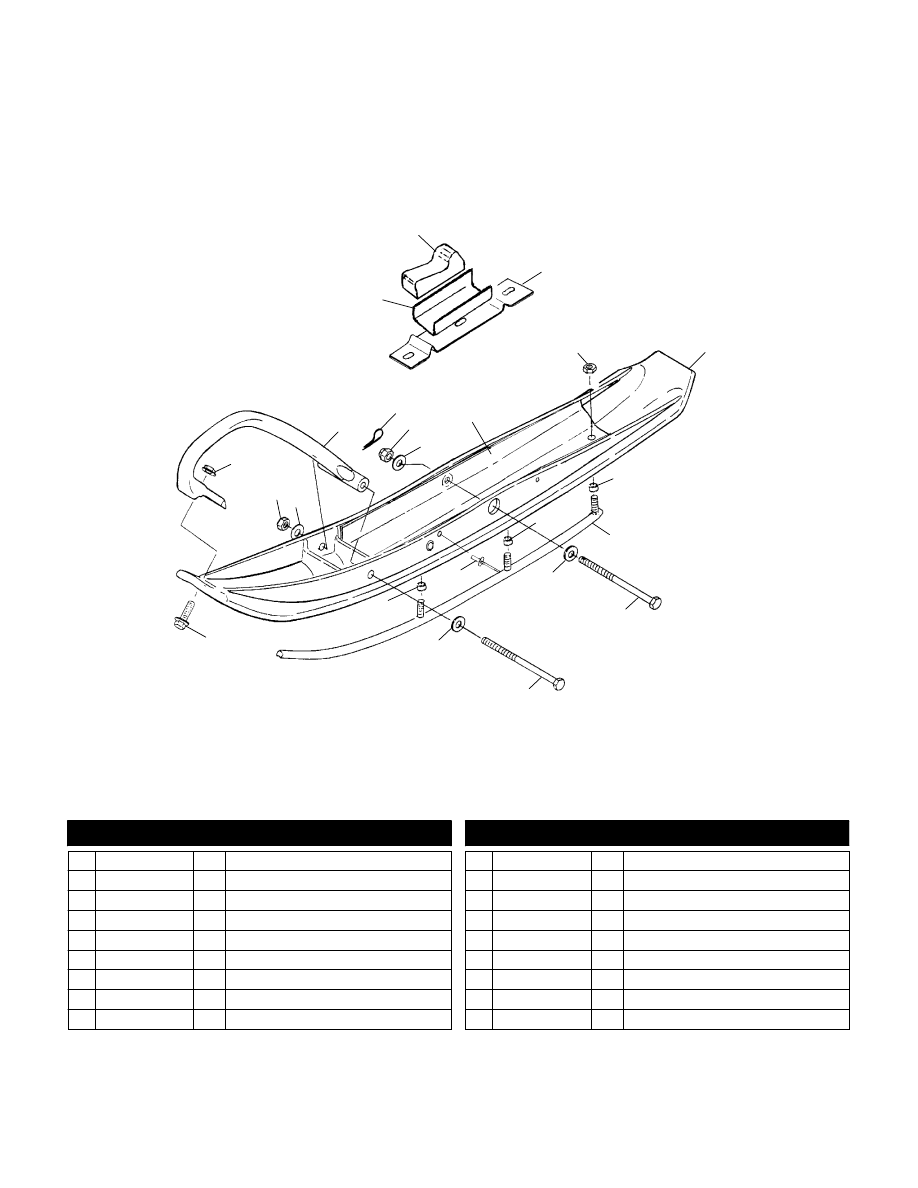

B1

SKI

600 PRO X S01NX6ES

12

14

15

3

16

18

4

1

2

5

6

9

3

10

13

7

13

13

11

8

17

3

3

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7542321

2 Nut, Flange

2 7542439

2 Nut, Nylok

3 7555832

8 Washer

4 5434165-216

2 Toe, Ski

5 7661209

2 Pin, Cotter

6 7542438

2 Nut

7 1820840-067

2 Saddle, High Performance

8 5243824

2 Retainer, Ski, Rubber

9 5411094

2 Stop, Rubber

10 5241912-067

2 Support, Ski, Rubber

11 7542449

6 Nut, Flange

12 5432996-070

2 Ski, Plastic, High Performance

13 5131894

8 Spacer, Skag

14 1820483

2 Skag, 3”, 120 Degree Carbide

15 7512596

2 Screw

16 7515514

2 Bolt

17 7621514

8 Rivet

18 7515307

2 Screw

11/00

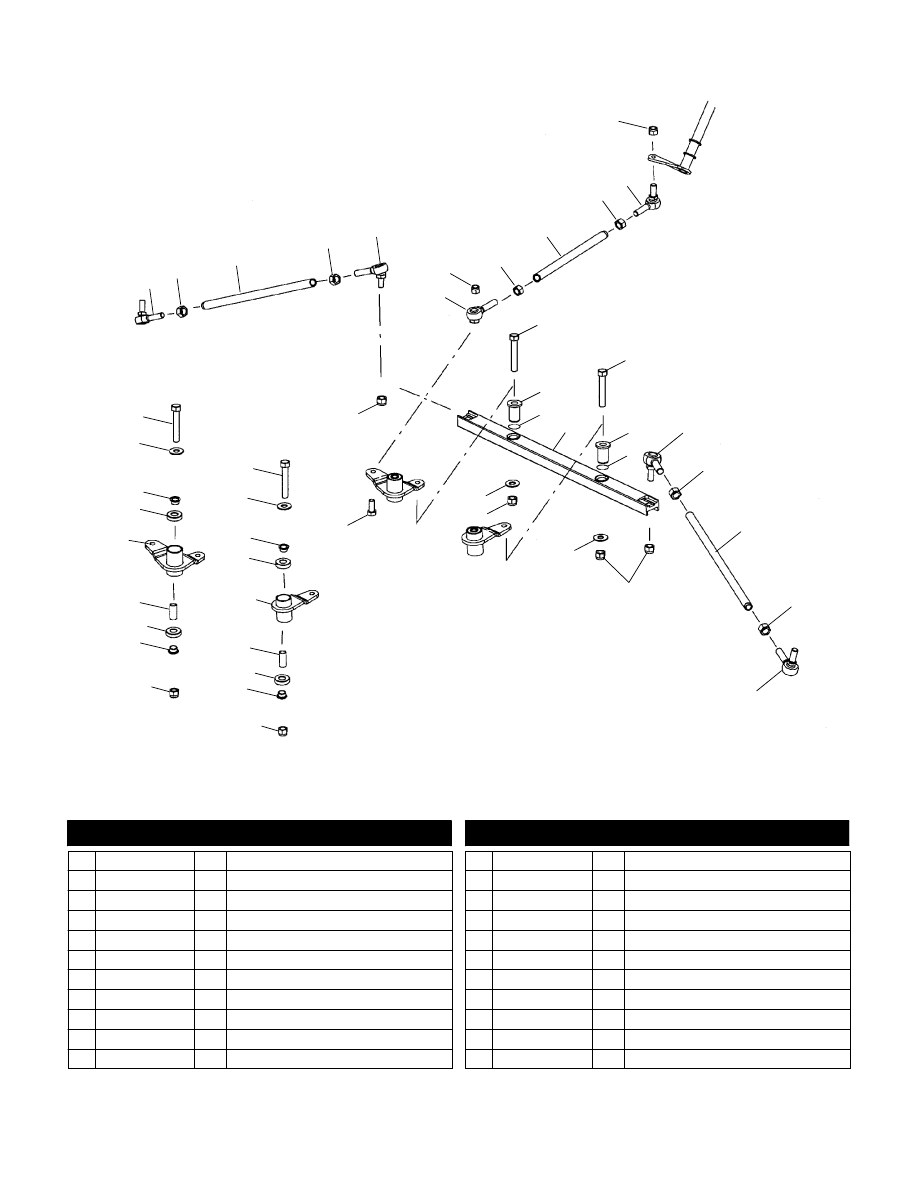

B2

STEERING

600 PRO X S01NX6ES

7

2

8

4

5

3

16

18

19

22

21

20

13

9

2

2

7

7

4

4

5

6

3

19

18

7

1

1

7

7

16

18

19

21

7

19

18

15

17

17

11

11

12

12

14

14

10

10

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7061057

2 Rod End

2 7542401

3 Nut, RH

3 5333983-216

2 Tie Rod

4 7542424

3 Nut, LH

5 7061055

2 Rod End, LH

6 7061083

1 Rod End, LH

7 7542439

8 Nut, Nylok

8 5333982-067

1 Rod, Draglink

9 7061084

1 Rod End, RH

10 7517583

2 Screw

11 5132938

2 Bushing, Steering Rack

12 5411220

2 O-Ring

13 1821157

1 Asm., Steering Rack

14 7555983

2 Washer

15 7512404

1 Screw

16 7512435

2 Screw

17 7555797

2 Washer, Flat

18 5132106

4 Bushing, Reducer

19 3514320

4 Bearing

20 1821045

1 Asm., Idler Arm (Incl. 18,19,21)

21 5133057

2 Tube, Spacer

22 1821043

1 Asm., Pitman Arm (Incl. 18,19,21)

1/01

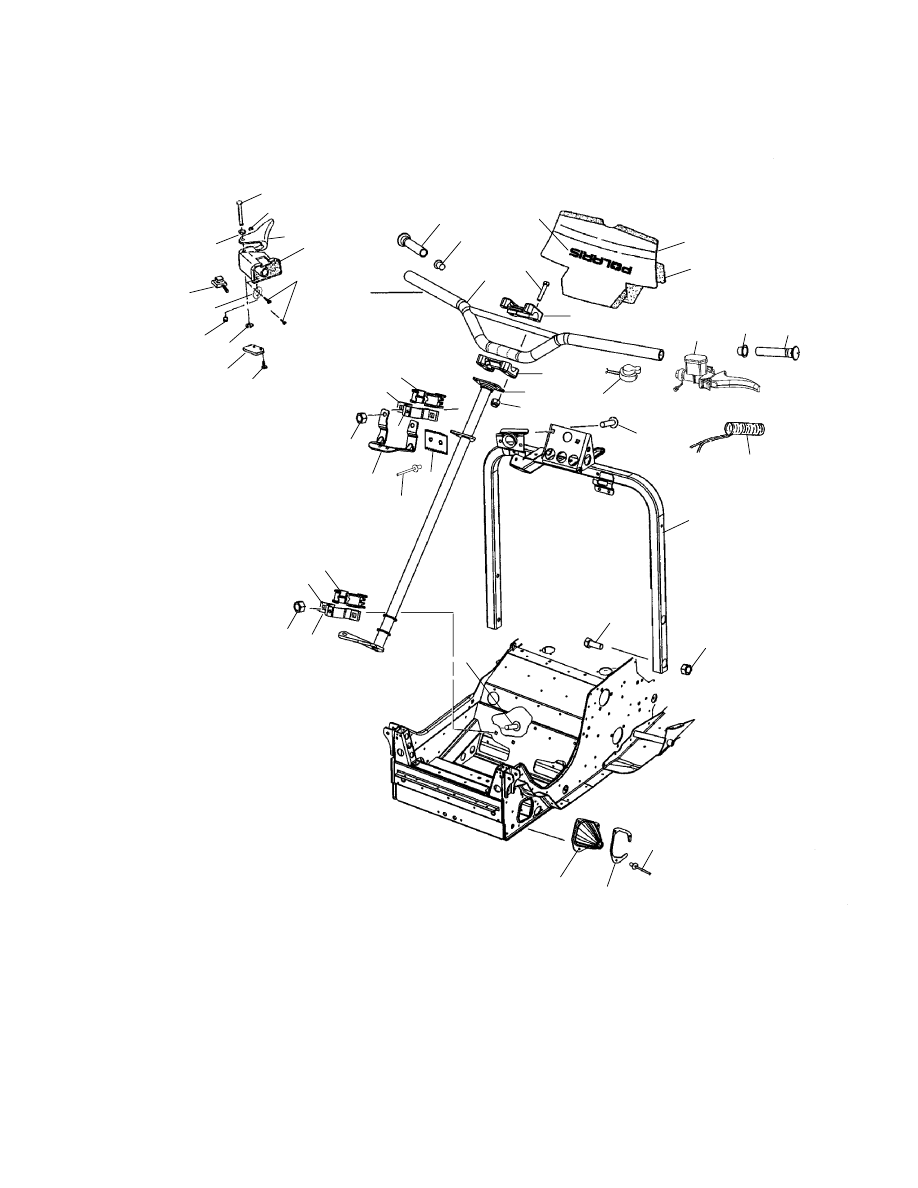

B3

STEERING - HANDLEBAR

600 PRO X S01NX6ES

6

9

25

23

11

10

20

14

8

13

7

19

28

16

15

17

6

7

27

12

21

22

14

24

22

18

18

31

28

27

22 26

32

38

1

2

3 4

5

33

34

35

36

5

37

29

30
