Snowmobile Polaris 600 pro x S01NX6ES. Manual - part 3

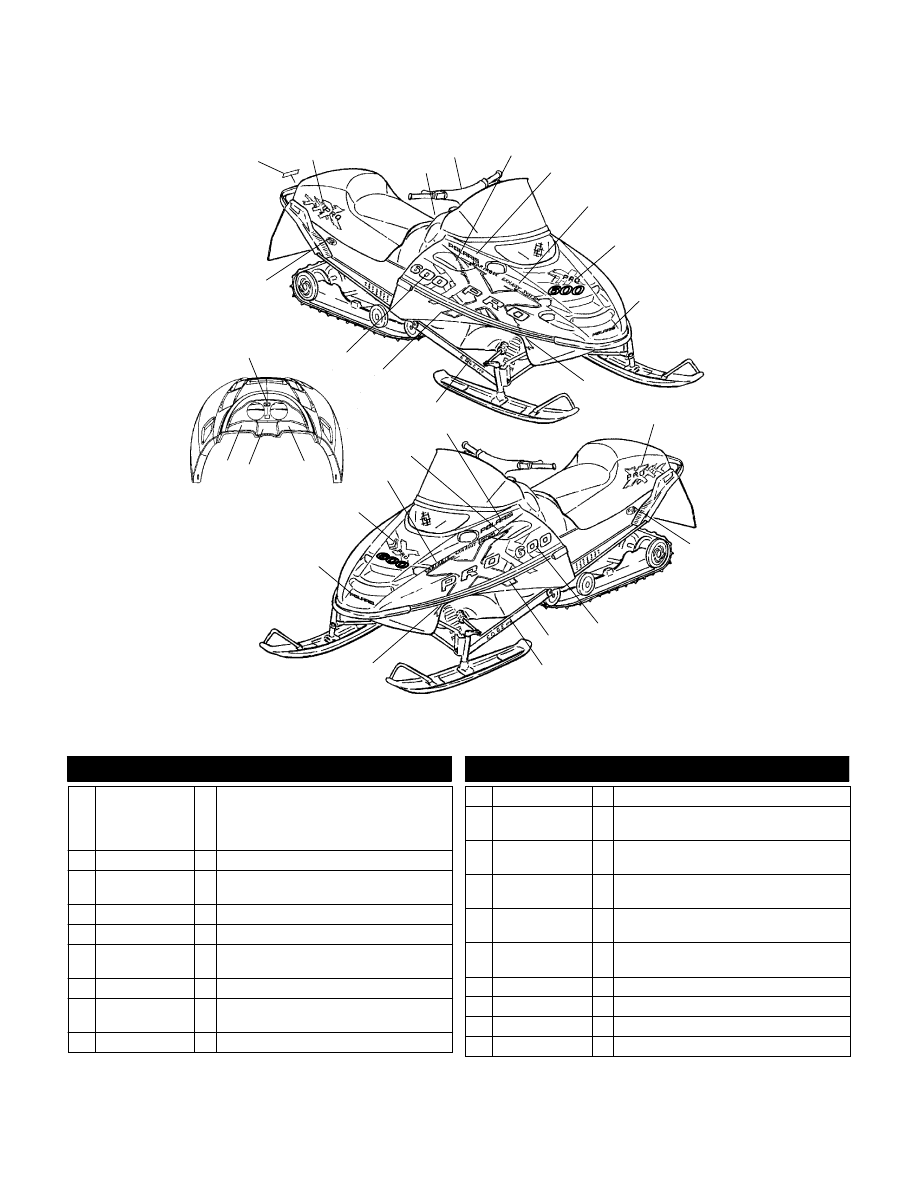

A10

DECALS

600 PRO X S01NX6ES

1

2

6

9

8

13

16 17

18

11

3

14

8

11

13

14

7

12

12

10

10

7

5

5

6

2

9

15

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2201961

2200891

1

1

Kit Hood Decals, ’01 600 PRO X

(Incl. 5-9,13,15-18)

Kit - Decal Application Solution

(For Seat Decals)

1 7076360

1 Decal - Track/Seat, English/French

2 7079705

7079711

1

1

Decal - Seat, “PRO X”, LH

Decal - Seat, “PRO X”, RH

3 7075438

1 Decal - No Passenger

4 7079712

1 Decal - Handlebar Pad, “PRO X”

5 7079693

7079694

1

1

Decal - Hood Top, Vent, LH

Decal - Hood Top, Vent, RH

6 7079065

2 Decal - Hood Top, “POLARIS”

7 7079695

7079696

1

1

Decal - “Variable Exhaust System”, LH

Decal - “Variable Exhaust System”, RH

8 7079733

1 Decal - Hood Top, Center, “PRO X 600”

9 7078608

1 Decal - Hood Center, “POLARIS”

10 7079701

7079702

1

1

Decal - Pan, Front, LH

Decal - Pan, Front, RH

11 7079471

7079472

1

1

Decal - Trailing Arm, LH

Decal - Trailing Arm, RH

12 7079697

7079698

1

1

Decal - Pan, Rear, LH

Decal - Pan, Rear, RH

13 7079731

7079732

1

1

Decal - Hood Side, “600 PRO X”, LH

Decal - Hood Side, “600 PRO X”, RH

14 7079703

7079704

1

1

Decal - Tunnel, “Ryde FX”, LH

Decal - Tunnel, “Ryde FX”, RH

15 7078465

1 Logo - Polaris Star

16 7078056

1 Decal - Warning, English

17 7078363

1 Decal - Caution, English/French

18 7078057

1 Decal - Warning, French

11/00

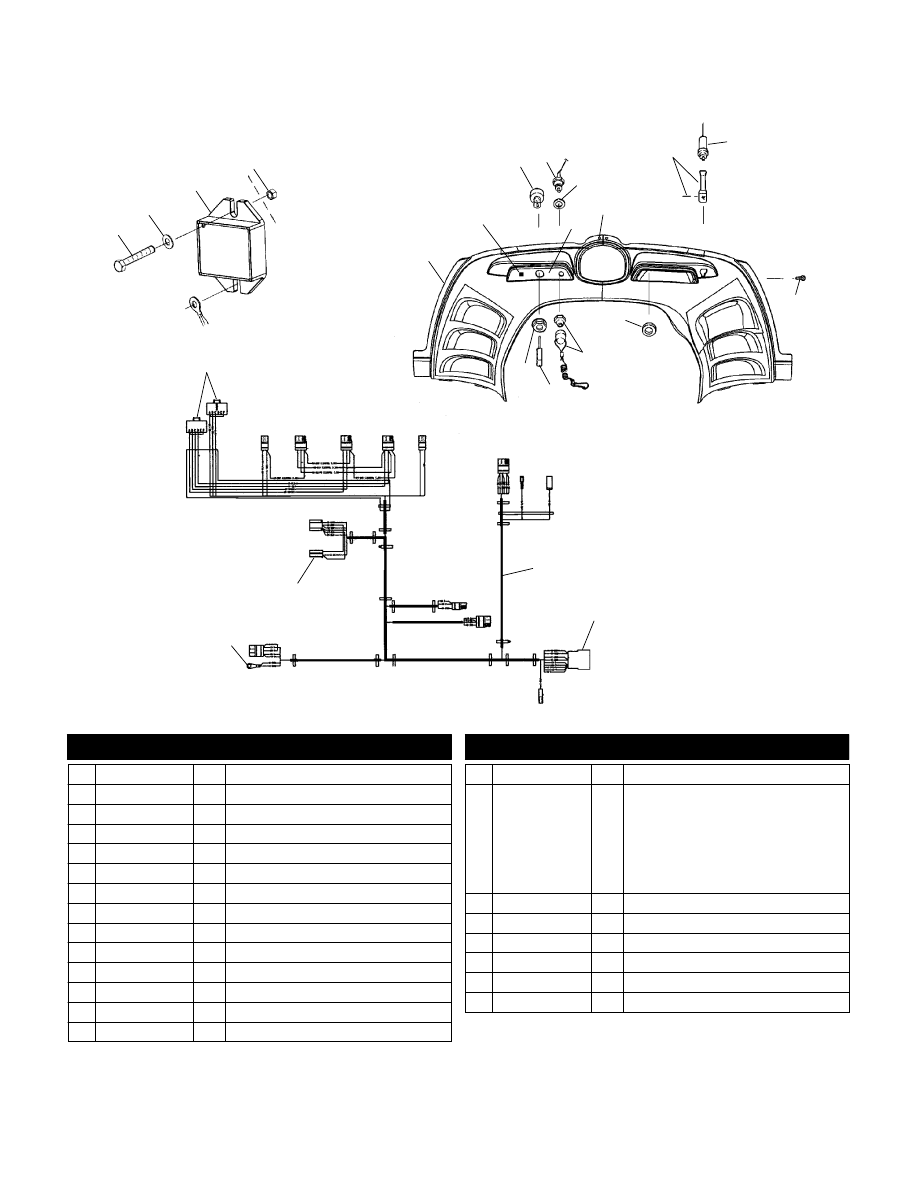

A11

CONSOLE

600 PRO X S01NX6ES

18

22

21

17

7

16

15

13

12

19

3

4

1

5

20

6

14

8

9

8

2

10

11

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7512031

2 Screw

2 7555746

2 Washer

3 4010301

1 Regulator

4 7541925

1 Nut, Nylok

5 5434103

1 Console

6 4110263

1 Switch, Heater, Hi/Lo

7 2201614

1 Kit - Ignition Switch

8 4010187

1 Switch, Tether

9 7558707

1 Bushing

10 7079509

1 Decal - Console, Ignition

11 7670090

2 Clip, Dart

12 5432943

1 Lever, Choke (Incl. Pin)

13 7080946

1 Cable, Choke (Incl. 12,15)

14 7515199

2 Screw

15 5432944

1 Nut, Choke

16 5410611

1 Cap w/Key NOTE: When ordering

ignition key PN 5410611 be sure to

specify if for an A,B,C,D, or E switch.

Letter code will be labeled on under-

side of switch body behind console.

Key dot code found on key cap (i.e.

one dot = A, two dots= B, etc.).

17 7547035

1 Nut, Ignition

18 4010193

2 Housing, Connector

19 4020063

1 Housing

20 4020092

1 Terminal, Ring

21 4020057

1 Housing

22 2460920

1 Harness, Main Wire

11/00

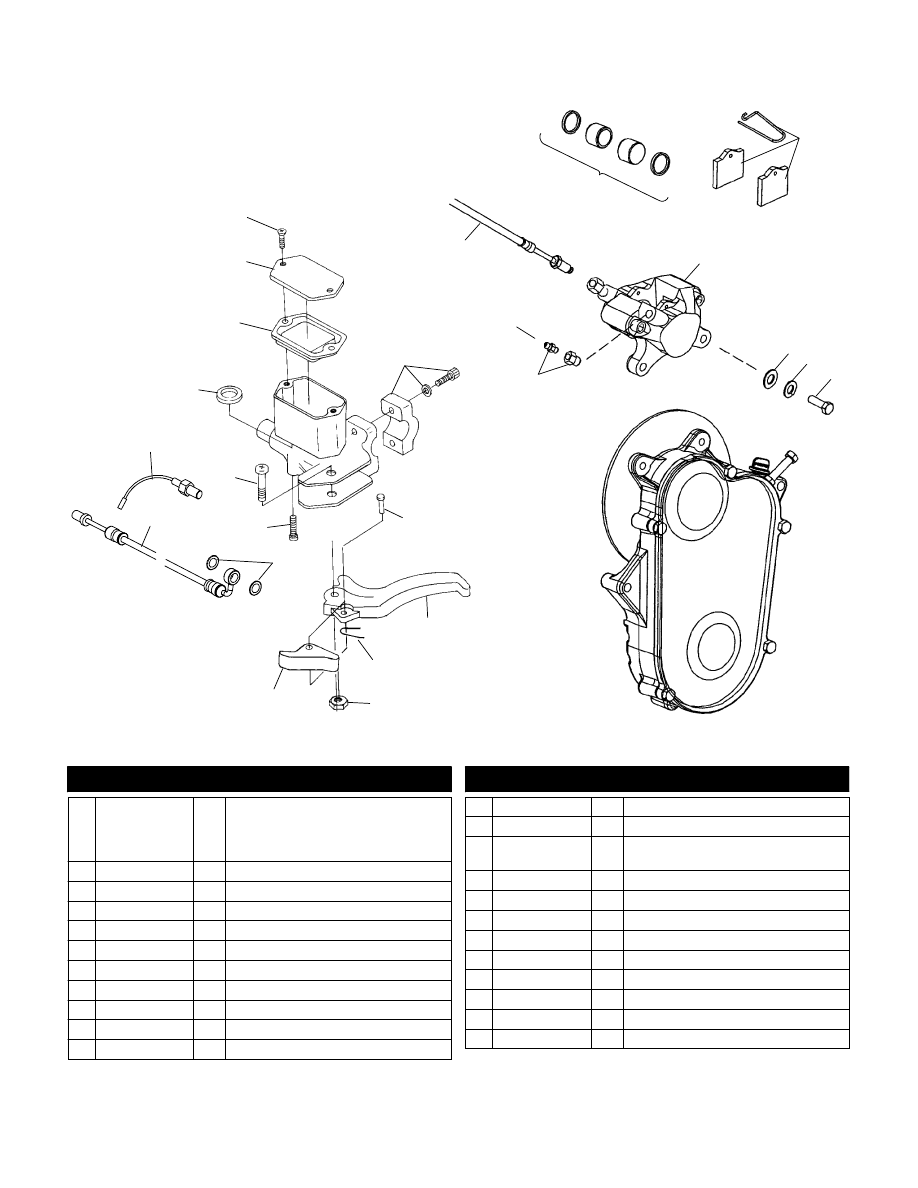

A12

BRAKE

600 PRO X S01NX6ES

19

18

17

22

20

16

1

2

3

9

7

14

8

11

12

15

10

21

4

13

5

6

6

E

2000 Polaris Sales Inc.

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

2010207

2200809

1

1

Asm., Master Cylinder

(Incl. 1-4,7,8,10-15)

Kit - Master Cylinder Reservoir

(Incl. 1,2,3,4)

1 1930797

2 Bolt, Cap

2 1930796

1 Cap, Reservoir

3 1930795

1 Diaphragm

4 --------------

1 Ring, Square, Reservoir

5 4010556

1 Switch, Pressure

6 1910524

1 Line, Brake

7 1930805

1 Bolt

8 1930792

2 Bolt, Reservoir

9 5410988

2 Seal

10 2201090

1 Kit - Park Brake Lever (Incl. 12,14)

11 1930806

1 Nut

12 --------------

1 Spring, Flat

13 2201921

1 Kit - Brake Lever w/Parking Latch

(Incl. 11-14)

14 1930804

1 Rivet

15 2200808

1 Kit - Master Cylinder Clamp

16 2201428

1 Kit - Bleeder Replacement

17 7515534

2 Screw

18 7552603

2 Washer, Spring Lock

19 7556160

2 Washer

20 1910521

1 Asm., Brake Caliper (Incl. Brake Pad)

21 2201923

1 Kit - Piston, Seal, Caliper

22 2201861

1 Kit - Pads and Pin

11/00

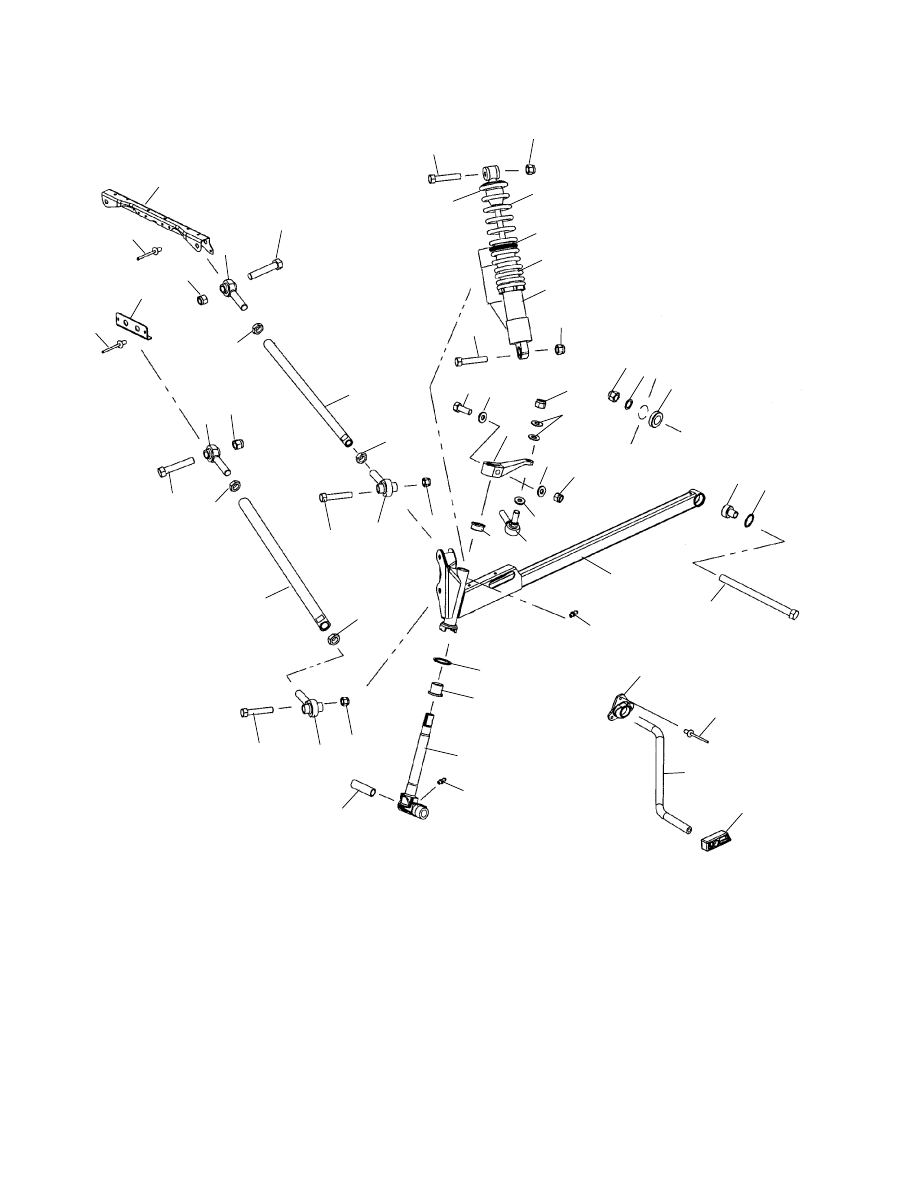

A13

FRONT SUSPENSION

600 PRO X S01NX6ES

10

17

20

48

11

12

6

23 24

37

25

26

8

7

27

28

29

30

31

32

33

34

35

36

42

38

40

51

44

41

2

43

49

4

47

45

3

5

10

10

11

13

10

15

1

46

50

22

21

39

9

9

14

6

48

18

19

16
