Snowmobile Polaris 600 pro x S01NX6ES. Manual - part 2

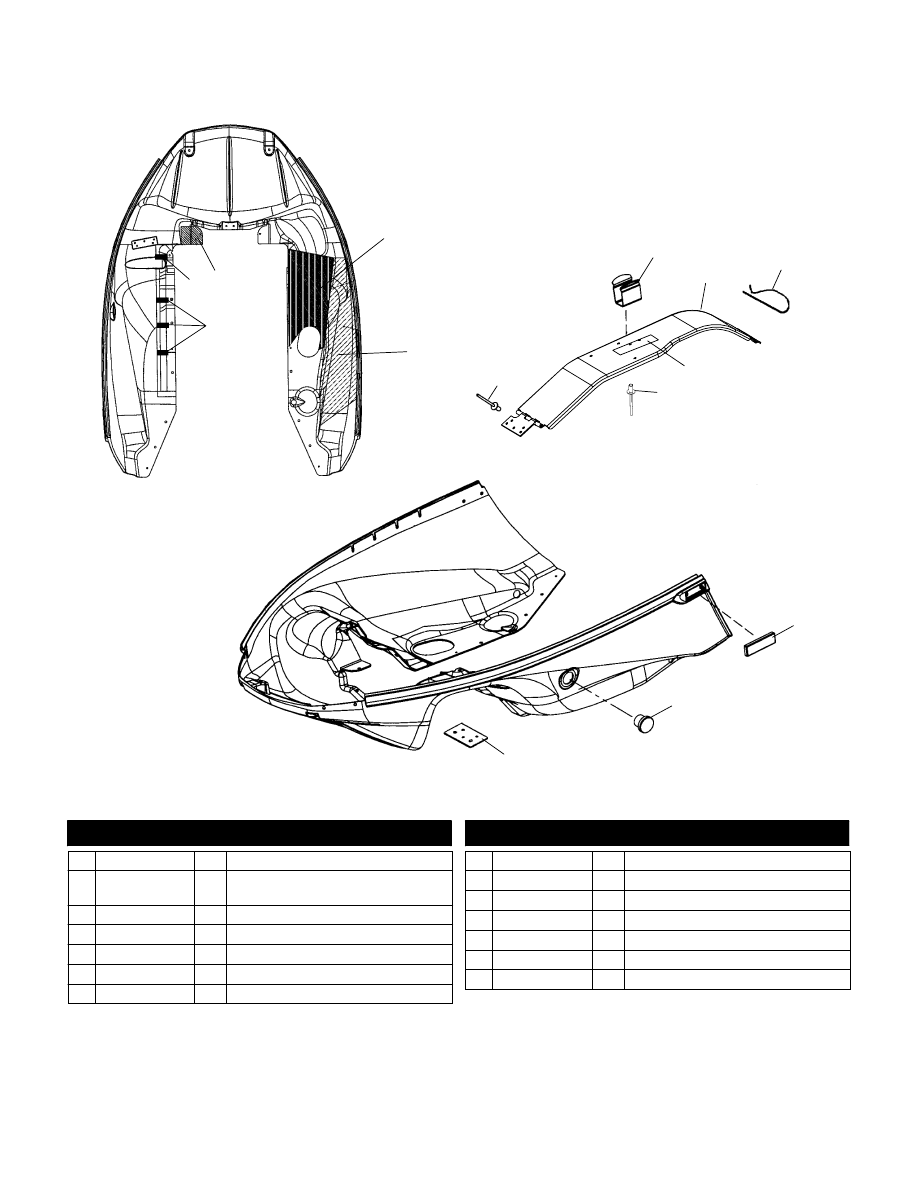

A6

NOSEPAN

600 PRO X S01NX6ES

3

11

7

8

9

10

12

13

14

6

4

5

1

2

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7670130

3 U-Clip

2 7080963

7621435

1

1

J-Clip

Rivet

3 5812020

2 Foil, Tape, Nosepan

4 5812019

1 Foil, Tape, Lower, RH

5 5812018

1 Foil, Tape, Upper, RH

6 7621402

5 Rivet

7 5222769

1 Clip, Belt Retainer

8 1013069

1 Guard, Clutch

9 7080216

1 Pin, Clutch Cover

10 7075350

1 Decal - Warning, Engine/Clutch

11 7621429

2 Rivet

12 2670134

2 Reflector, Amber

13 5433926

1 Plug, Hole

14 5211722

1 Plate, Backer

11/00

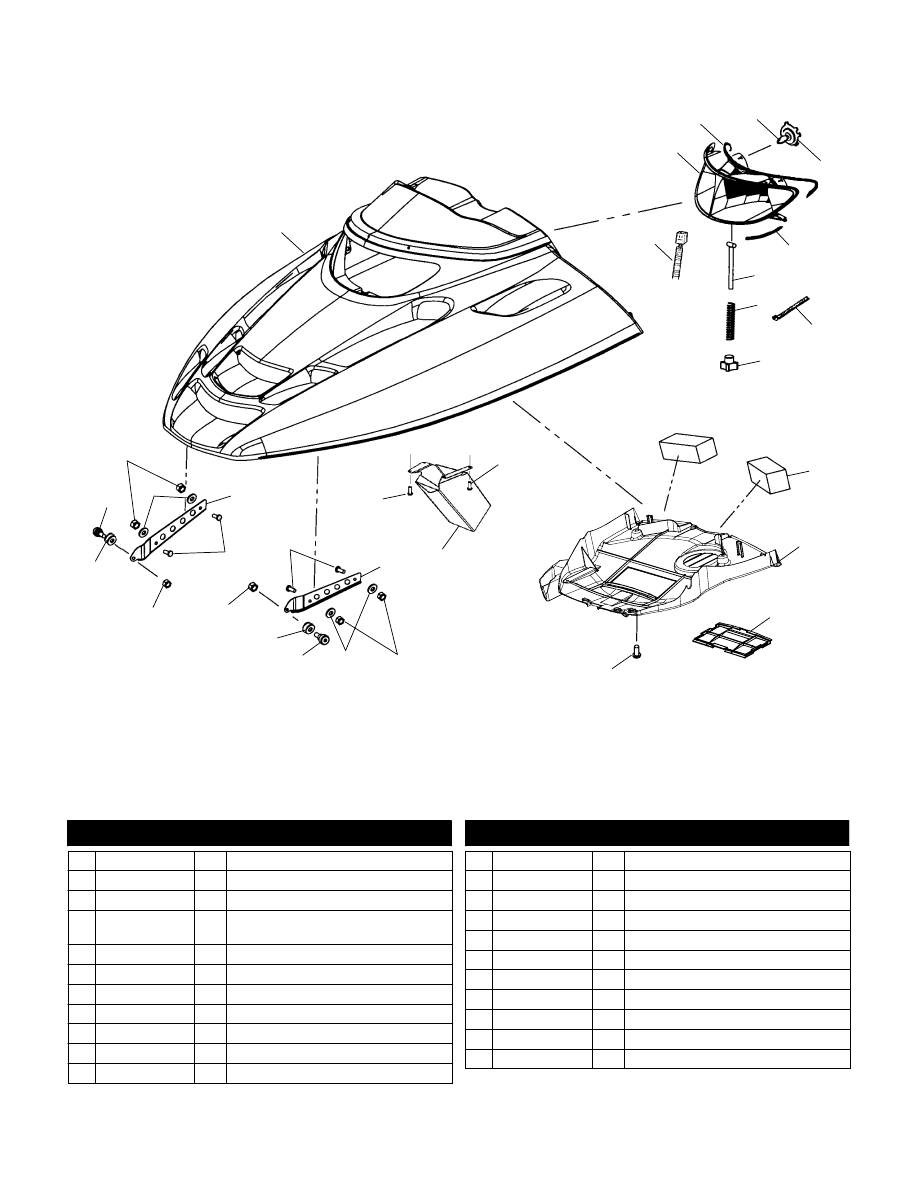

A7

HOOD

600 PRO X S01NX6ES

1

3

5

6

7

8

10

11

12

16

19

20

22

9

19

20

18

17

21

17

18

21

17

14

4

17

13

2

14

14

15

4

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 2632423-293

1 Asm., Hood (Incl. Foam and Foil)

2 2460791

1 Harness, Headlight

3 2410132

1 Asm. Headlamp (Incl. Bulbs)

4 5812175

5812174

1

1

Seal, Headlight, Top

Seal, Headlight, Bottom

5 2870448

2 Bulb, Headlight

6 4032063

2 Retainer, Headlamp Bulb

7 7517872

1 Bolt, Tee Adjuster

8 7041954

1 Spring, Headlight Adjust

9 7080138

2 Cable Tie

10 7080887

1 Knob, Headlight Adjust

11 5811793

2 Foam, Prefilter

12 5433516

1 Plenum, Hood Intake

13 5433660

1 Cover, Headlight Access

14 7512068

11 Screw

15 1013549

1 Duct, Air, Brake

16 5243567-067

1 Hinge, Upper, LH

17 7542122

6 Nut, Nylok

18 7558301

4 Washer, Flat

19 7512113

2 Bolt

20 5332403

2 Spacer

21 7512240

4 Bolt

22 5243568-067

1 Hinge, Upper, RH

10/01

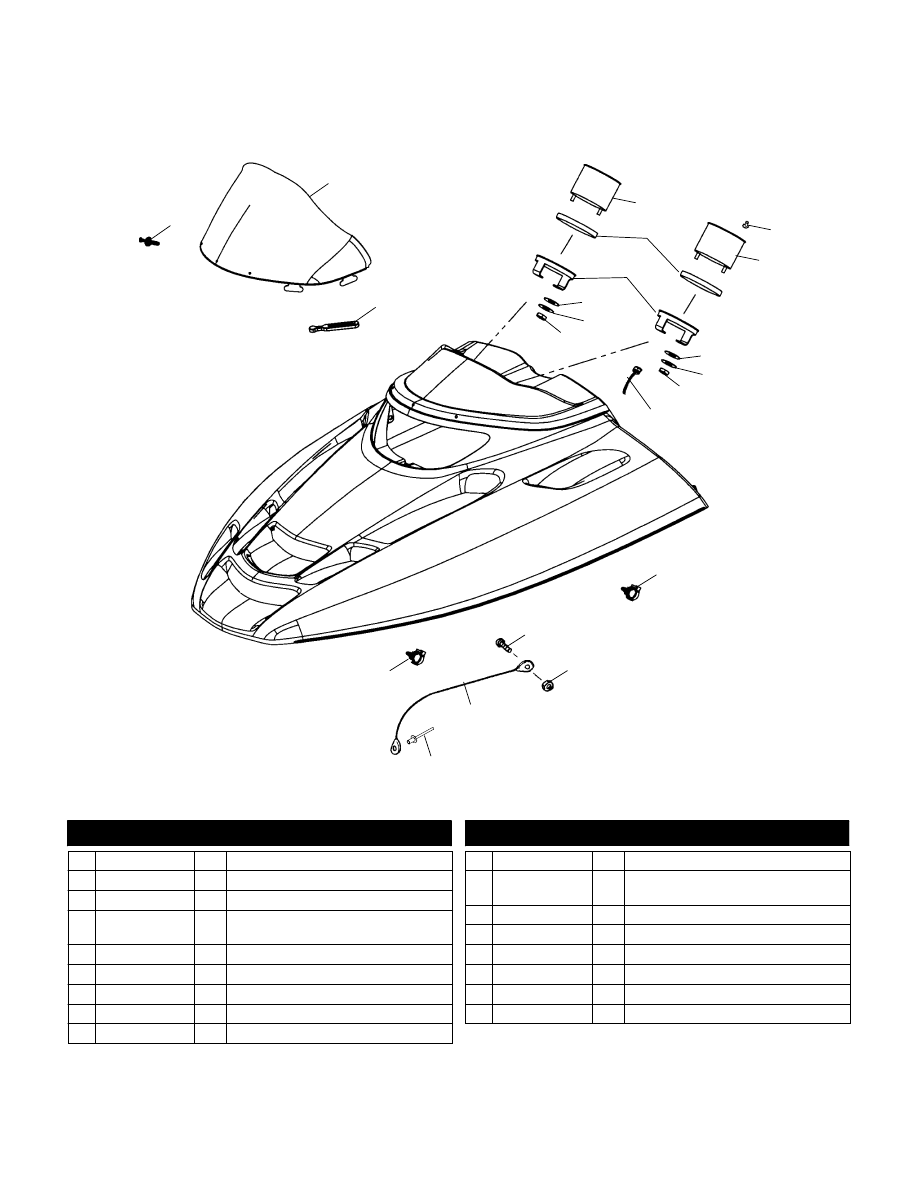

A8

HOOD

600 PRO X S01NX6ES

1

2

3

4

5

6

7

8

9

10

11

7

8

9

16

17

14

15

13

12

13

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 7621509

3 Rivet

2 5433741

1 Windshield, Clear

3 5410970

4 Retainer, Windshield

4 3280329

4030015

1

3

Asm., Tachometer w/Fuel Light, White

Bulb, Replacement

5 3280209

2 Cushion, Rubber

6 3280210

2 Bracket, Speedometer/Tachometer

7 3280157

4 Washer, Flat

8 3280156

4 Washer, Split Lock

9 3280158

4 Nut

10 3280186

1 Knob, Trip Meter

11 3280348

4030015

1

4

Asm., Speedometer

Bulb, Replacement

12 3280139

1 Cable, Speedometer

13 4020139

2 Clip, Rosebud, Upper

14 7512018

2 Screw

15 7541925

2 Nut, Nylok

16 7080521

2 Cable, Hood Retainer

17 7661637

2 Rivet

11/00

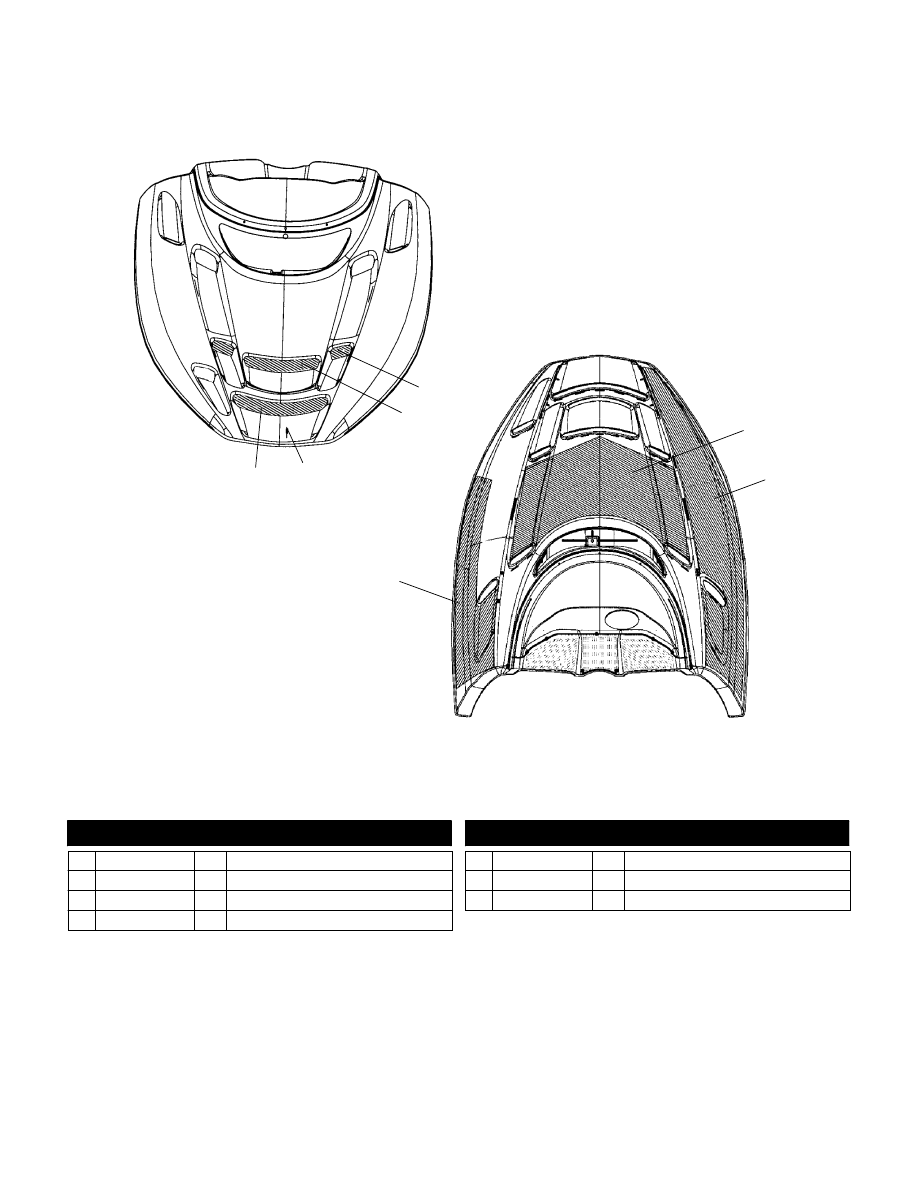

A9

FOIL/FOAM

600 PRO X S01NX6ES

7

6

5

1

3

4

2

VIEW FROM UNDER HOOD

Part numbers may have changed since this microfiche was issued. To ensure that correct parts are received, refer to the Electronic Catalog, which is updated monthly.

Ref. Part No.

Qty.

Description

Ref. Part No.

Qty.

Description

1 5243462-067

1 Screen, Louver Hood, Front

2 7621334

6 Rivet

3 5243463-067

1 Screen, Hood, Louver, Rear

4 5243464-067

1 Screen, Hood, Nostril, LH

5 5812017

1 Foil, Hood, RH

6 5811805

1 Foam, Hood, LH

7 5812277

1 Foam, Hood, Center

11/00
