Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 124





РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

27

ЗНАЧЕНИЕ КОНСТАНТЫ "C2" (БОРТОВОЙ КОМПЬЮТЕР)

Для работы с константами см. приведенную ниже таблицу:

КОНСТАНТА

ТИП ШИН

2 084

2 071

1 975

2 023

5 256

620/75 R 34

650/75 R 32

710/75 R 34

800/65 R 32

ШАГ ХОДОВОЙ ЧАСТИ 171

ВНИМАНИЕ:

индикация скорости переднего хода на дисплее  (1) будет точной только, если была
правильно выполнена калибровка.

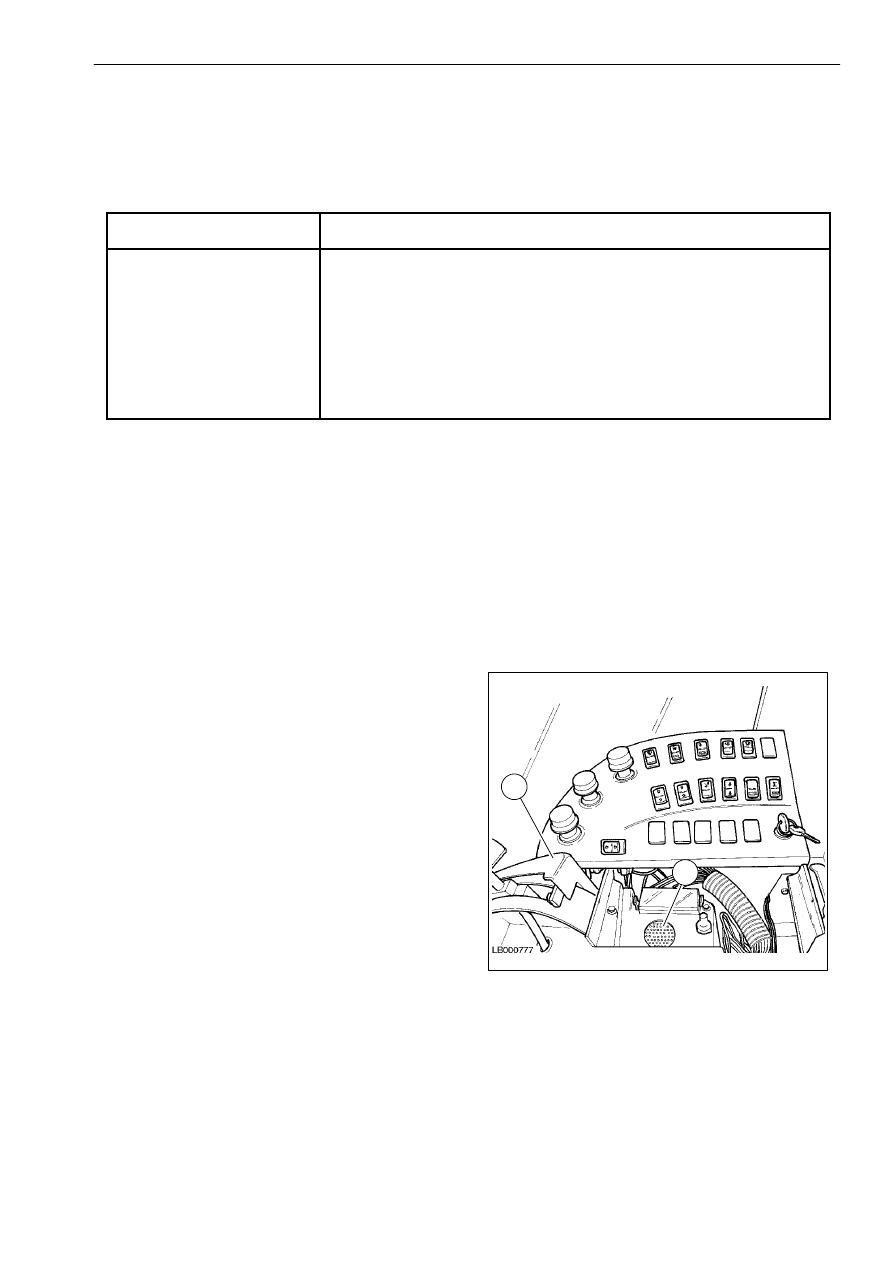

АВАРИЙНЫЙ ЗВУКОВОЙ СИГНАЛ

Внутри

правого

подлокотника

кресла

оператора (1)

находится

электрическое

оборудование, в частности, звуковое сигнальное
устройство (A).

Как только в системе Agritronicplus загорается
световой

индикатор

общей

аварии,

также

происходит включение звукового сигнала (A).
Необходимо определить неисправный элемент,
являющийся причиной включения аварийной
сигнализации.

Поиск

неисправности

облегчается

благодаря

одновременному

включению

символа,

соответствующего

нарушенной

функции.

Остановить

машину

и устранить неисправность.

Простейшим

способом

проверки

является

переключение

ключа

зажигания

в

первое

положение

при

условии,

что

машина

остановлена

и

звуковой

сигнал

исправен.

По прошествии некоторого времени должно
произойти включение звукового сигнала  (A).
В противном

случае

необходимо

проверить

электрические разъемы компонентов и их
целостность.

1

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

28

УСТРОЙСТВО ВЫРАВНИВАНИЯ
для моде ле й 5AL и 6AL
Рисунки 43

÷ 45

ПРЕДОСТЕРЕЖЕНИЕ: не допускается
вмешательство в данное устройство
неквалифицированного

персонала.

В случае неисправности обращаться к своему
местному дилеру.

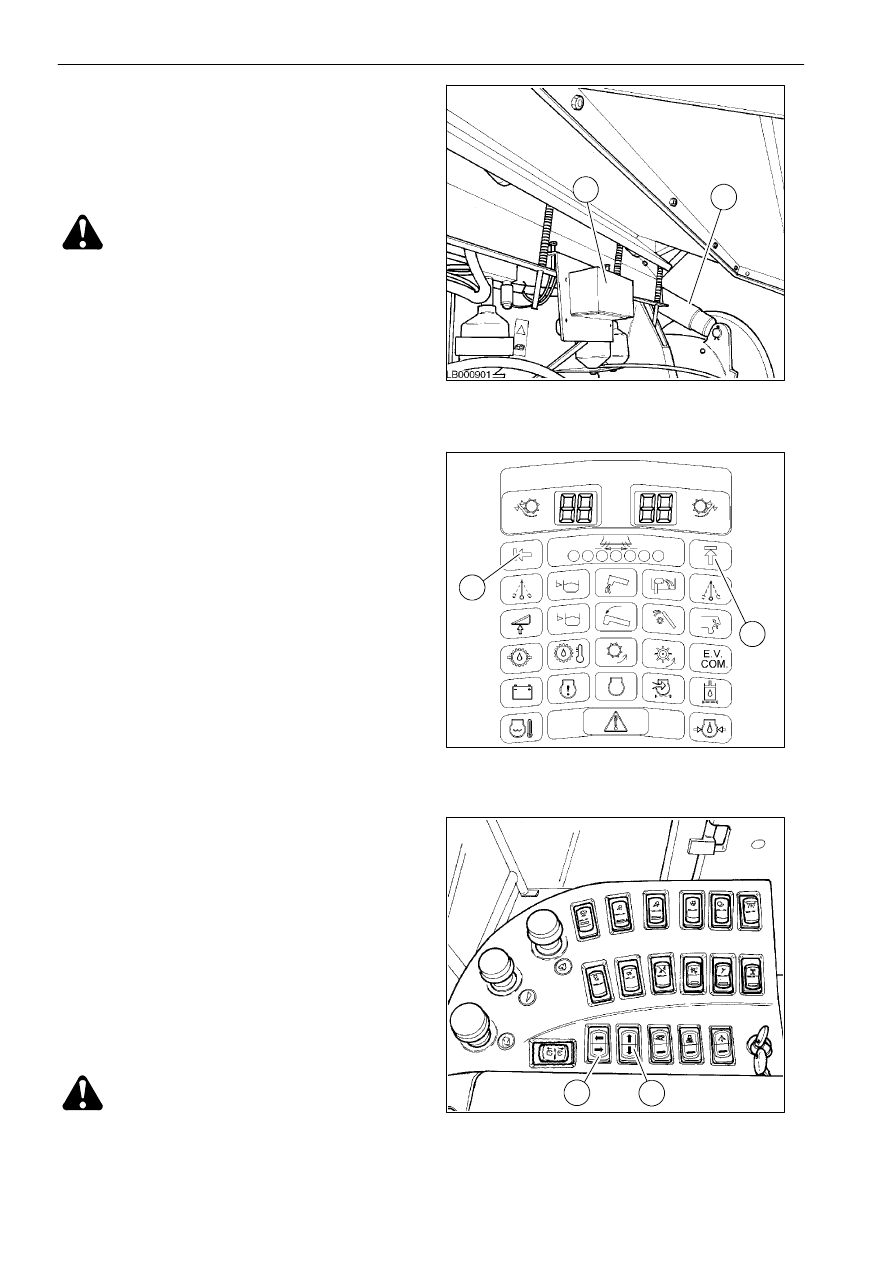

АВТОМАТИЧЕСКОЕ ВЫРАВНИВАНИЕ

Система

выравнивания

контролируется

электронным уклономером (1), расположенным
спереди на передней оси и регистрирующим
наклон корпуса машины. Уклономер передает
сигнал

электрогидравлическому

клапану

управления, который приводит в действие два
крупных

телескопических

цилиндра

 (2),

которые

контролируют

поперечное

выравнивание

машины

в

диапазоне

20%

и продольное выравнивание в диапазоне 8%.
Если отклонение поперечное выравнивание
достигает макс. допустимого предела (20%),
одновременно

включается

световой

индикатор (3) и звуковая сигнализация.
При

достижении

верхнего

предела

продольного

выравнивания

включается

только световой индикатор (4).

УСТРОЙСТВО РУЧНОГО ВЫРАВНИВАНИЯ

В

системе

поперечного

выравнивания

переключатель (5) дублирует автоматическую
систему;

этим

переключателем

непосредственно

приводится

в

действие

верхний элемент клапана управления.
Аналогичным

образом

при

продольном

выравнивании

переключателем (6)

непосредственно

приводится

в

действие

нижний элемент клапана управления.

ПРЕДУПРЕЖДЕНИЕ:

не

допускайте

случайного

приведения

в

действие

переключателя (4) (ручное поперечное

выравнивание),

иначе

машина

немедленно

наклонится на регулируемой стороне.

43

44

45

1

2

5

6

3

4

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

29

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

30

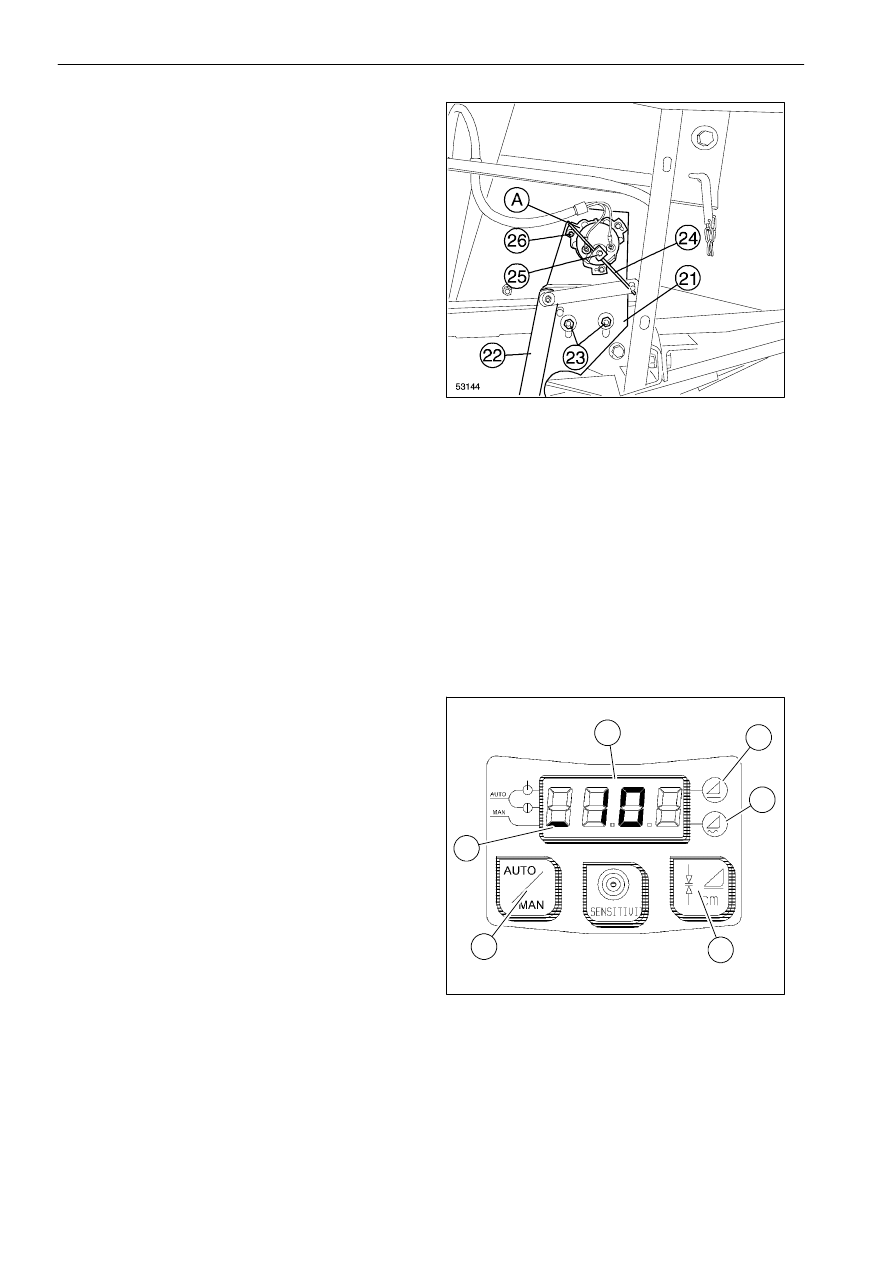

РЕГУЛИРОВКА

РЕОСТАТА

СИСТЕМЫ

КОНТРОЛЯ ПОЛОЖЕНИЯ ЖАТКИ
Рис.46 и 47

Регулировка реостата выполняется следующим
образом:

1.

поднять

жатку,

так

чтобы

подвижные

салазки были полностью открыты (рис. 42).

2. Установить предохранительные фиксаторы

на цилиндрах механизма подъема жатки
и остановить двигатель.

3. Отрегулировать

положение

держателя

реостата (21) на рычаге (22) регулировки
реостата, для чего необходимо ослабить
винты крепления (23).

4. Отрегулировать длину рычага реостата (24)

на 65

÷75 мм, для чего ослабить винт (25).

5. Настроить систему Terra-Control на омметре,

для этого выполнить следующее:

при выключенной системе контроля (ключ
зажигания в положении останова), нажать
клавишу AUTO/MAN (2), затем, удерживая
клавишу

нажатой,

повернуть

ключ

зажигания на первую прорезь, отпустить
ключ; таким образом, система контроля
настроена в омметре.

6. Чтобы

вызвать

индикацию

значения

реостата жатки или элеватора, нажать
клавишу AUTO/MAN, загорается сегмент (6)
для элеватора или сегмент (5) для жатки.

7.

Если

подвижные

салазки

полностью

открыты, значение реостата на дисплее (1)
должно изменяться от 18 до 20 Ом, а при
полностью закрытых салазках жот 175 до
180 Ом;

таким

образом,

на

дисплее

появляется

правильная

индикация

поперечного

самоустанавливания

жатки.

Чтобы получить эти значения, повернуть
реостат (А) в любом направлении после
ослабления 3 винтов крепления (26).

ПРИМЕЧАНИЕ: проверить, что при полностью
открытых или полностью закрытых салазках
рычаг регулировки реостата не сталкивается
с конечными выключателями реостата.

Аналогичное измерение сопротивления в омах
при помощи системы контроля можно провести
омметром непосредственно на реостате после
отключения

мощности

между

жаткой

и корпусом машины.

46

47

5

6

1

3

2

7
