РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

19

ВЫБОР

ДИАПАЗОНА

ИЗМЕРЕНИЯ

(клавишный соломотряс, сита или общий
диапазон)

Повторным нажатием центральной клавиши (4)
оператор может переключать стрелки (5) над
клавишей для вызова следующих индикаций:

D

потери

клавишного

соломотряса

ж

левая

стрелка ВКЛ;

D

потери сита жправая стрелка ВКЛ;

D

полные

потери

(среднее

значение

вышеуказанных потерь) - правая и левая
стрелки ВКЛ.

Столбчатый курсор (1) отображает различное
количество столбцов пропорционально потерям.

В качестве отсчета используется трехцветная
полоска: зеленая, желтая и красная.

КАЛИБРОВКА

ШКАЛЫ

СТОЛБИКОВОГО

КУРСОРА

При помощи клавиш (6) и (7) оператор может
перемещать столбчатый курсор влево (зеленый)
или

вправо

(красный),

используя

соответствующие клавиши (один столбец при
каждом нажатии клавиши).

После определения приемлемого уровня потерь,
запустить машину с прежней скоростью, затем,
через 50 м нажать соответствующую клавишу
(6 или 7), чтобы установить курсор на правую
границу зеленой зоны (8).

Начиная с этого момента, курсор отображает
любое отклонение от этого исходного уровня.

Если уровень потерь достигает красной зоны,
устройство подает звуковой сигнал.

ВЫБОР ЧУВСТВИТЕЛЬНОСТИ

Нажимать центральную клавишу (4) в течение
трех секунд, монитор подает звуковой сигнал,
и одновременно мигают две стрелки (5) над
клавишей, на дисплее появляется число от 1 до 5.

Чем

меньше

число,

тем

выше

чувствительность (мелкие

зерна).

Чем

выше

число,

тем

ниже

чувствительность (крупные

зерна).

Настройка шкалы чувствительности от 1 до 5
выполняется клавишей (6), чтобы повысить
чувствительность,

и

клавишей (7),

чтобы

уменьшить.

Нажатием

на

центральную

клавишу (4) восстанавливается стандартный
режим контроля системы.
Предлагаемые значения, в зависимости от
продуктов:

ПРОДУКТ

ПОКАЗАТЕЛЬ

ЧУВСТВИТЕЛЬНОСТИ

Пшеница, рис

2 - 3

Кукуруза, соя

3 - 5

22

23

24

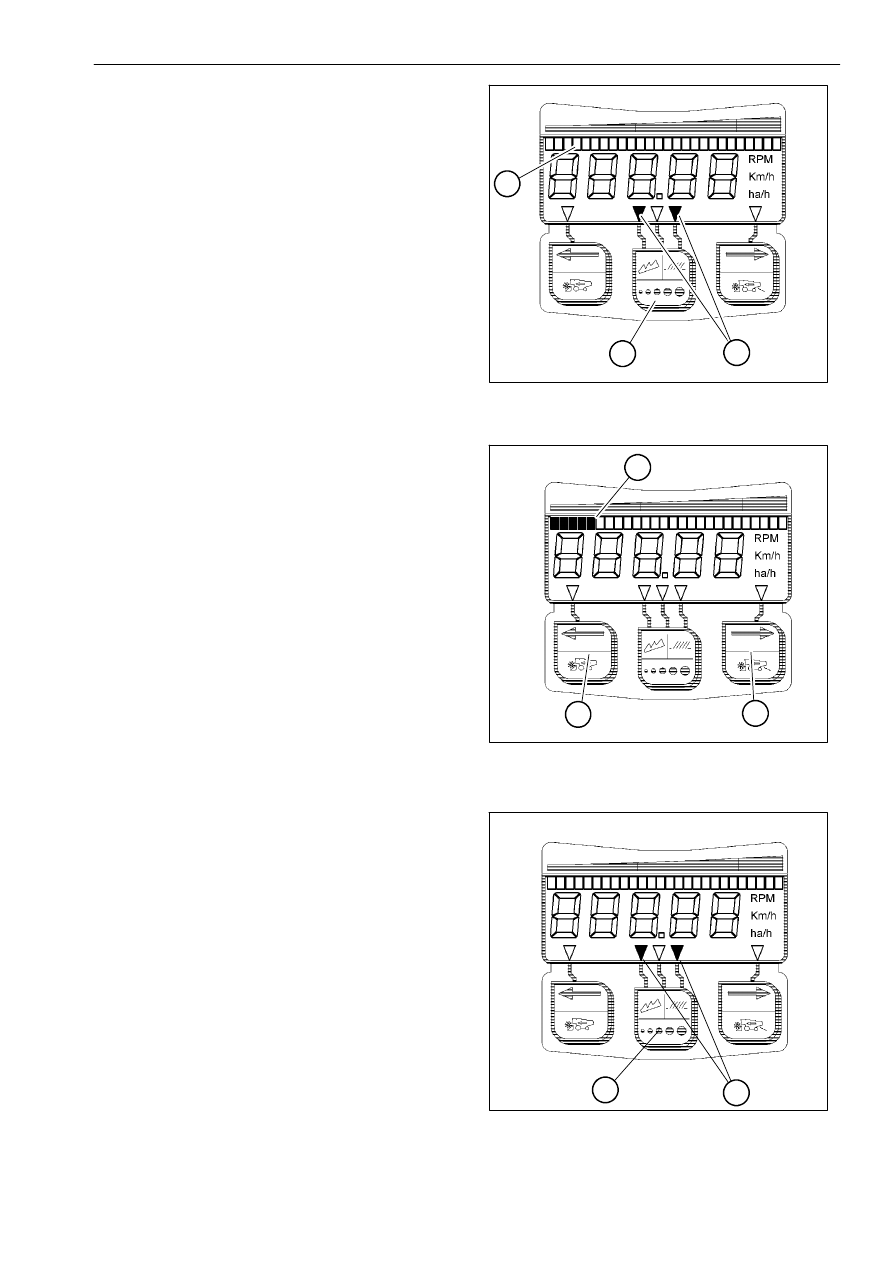

1

5

4

6

7

8

5

4

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

20

ИЗМЕРЕНИЕ

ПОТЕРЬ

В

СООТВЕСТВИИ

С ПРОЙДЕННЫМ

РАССТОЯНИЕМ

ИЛИ

ИСТЕКШИМ ВРЕМЕНЕМ
Монитор может вычислять потери в соответствии

с

пройденным

расстоянием

или

истекшим

временем.

При

настройке

В

ЗАВИСИМОСТИ

ОТ

РАССТОЯНИЯ

(DISTANCE-BASED)

датчик

скорости передает сигнал, который монитор

использует для расчета потерь в зависимости от

фактически обработанной площади.
При настройке В ЗАВИСИМОСТИ ОТ ВРЕМЕНИ

(TIME-BASED)

сигнал

датчика

скорости

игнорируется,

и

потери

отображаются

на

мониторе только в зависимости от времени.
Чтобы переключиться с настройки  в зависимости

от расстояния" на настройку  в зависимости от

времени":
a. проверить, что цифровой дисплей отображает

уровень потерь (см. следующий параграф).

b. Нажимать правую клавишу (7) в течение

10 секунд.

c. В конце прибор выдает длинный звуковой

сигнал, и появляется сообщение "SECO",

подтверждающее переключение.

Таким же образом можно изменить настройку

в зависимости

от

времени"

на

настройку

в зависимости

от

расстояния":

появляется

сообщение "dISt".

ПЕРЕКЛЮЧЕНИЕ НА КОНТРОЛЬ СКОРОСТИ

ПЕРЕДНЕГО ХОДА
Когда прибор включается, на дисплее появляется

индикация показателя потерь (LOSS INDEX).
Показатель потерь пропорционален количеству

зерна,

зарегистрированному

датчиками

в

течение 1 секунды в системе контроля по

времени; или при прохождении пути 1,5 м в

системе контроля по расстоянию.
При нажатии

левой клавиши (6)

в течение

3 секунд

на дисплее

появляется индикация

скорости переднего хода (FORWARD SPEED),

стрелка

(9)

над

клавишей

загорается

и

появляется единица измерения  км/ч" ("km/h").
При удержании правой клавиши  (7) нажатой

в течение 3 секунд единица измерения  км/ч"

("km/h")

исчезает,

и

цифровой

дисплей

отображает

показатель

потерь (справа

загорается стрелка 3).

ОБЗОР ФУНКЦИЙ КЛАВИАТУРЫ

1.

Левая клавиша (6).

При нажатии менее 3 секунд: столбиковый

курсор смещается влево.

При нажатии более 3 секунд: переключение

цифрового дисплея на индикацию скорости

переднего хода.

2. Центральная клавиша (4).

При нажатии менее 3 секунд: переключение

диапазона

измерений (клавишные

соломотрясы, сита, общий диапазон).

При

нажатии

более

3

секунд:

выбор

чувствительности.

3. Правая клавиша (7).

При нажатии менее 3 секунд: столбиковый

курсор смещается вправо.

При нажатии от 3 до 10 секунд: переключение

цифрового дисплея на индикацию показателя

потерь.

При нажатии более 10 секунд: переключение с

контроля в зависимости от расстояния на

контроль в зависимости от времени.

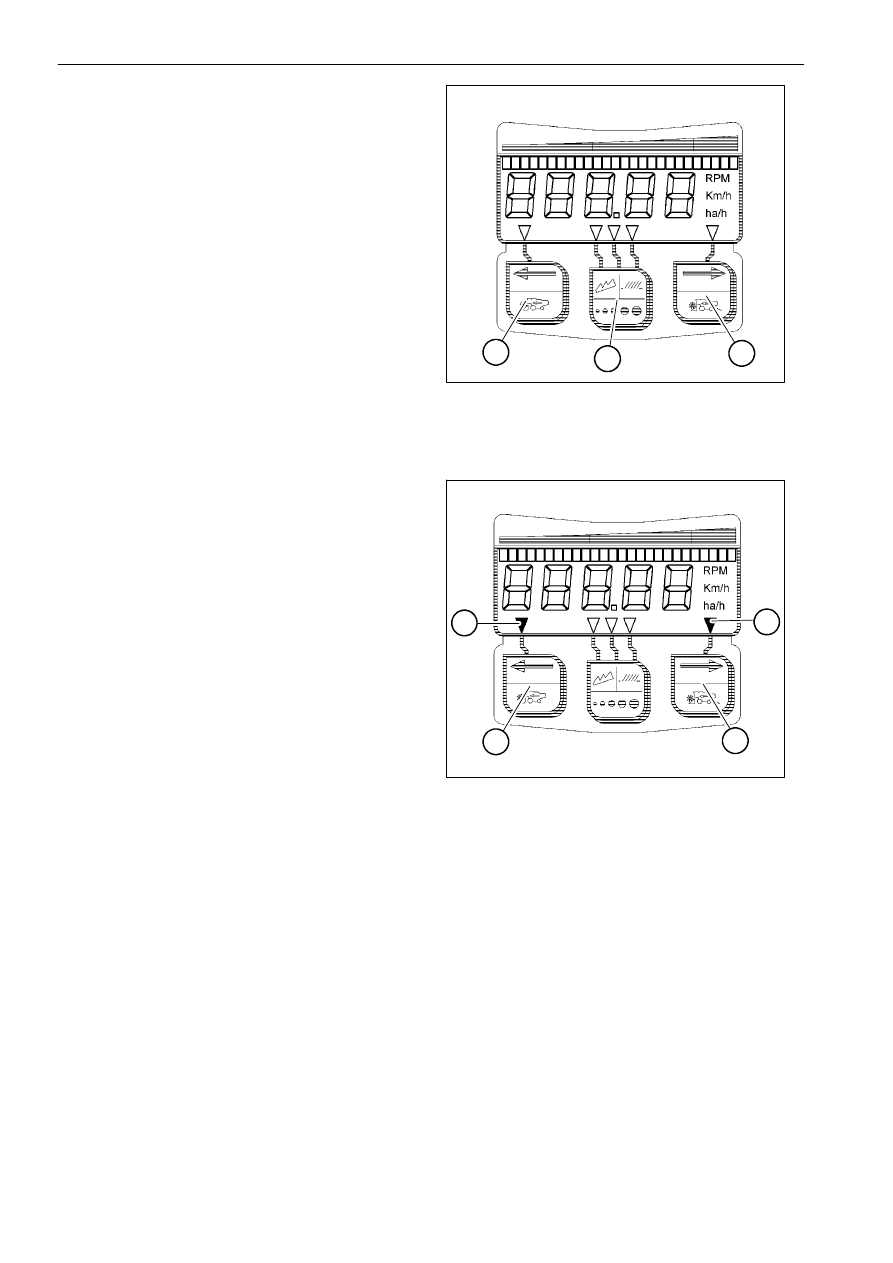

25

26

7

6

4

3

9

6

7

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

21

СИСТЕМА TERRA-CONTROL
Рисунки 27

÷ 32

Электронное

управление

Terra-Control

позволяет

управлять

положением

жатки

с сиденья

оператора

посредством

двух

реостатов, расположенных на правой стороне
жатки (А) и на правой стороне корпуса главного
приемного элеватора (В).

Система работает в двух режимах; при помощи
клавиши

АВТОМАТИЧЕСКИЙ/РУЧНОЙ

(AUTO/MAN) (2) можно легко переключать
режимы работы.

-

РУЧНОЙ: на двухпозиционном цифровом
дисплее  (1) индикация фактической высоты
скашивания в см.
Оператор выполняет регулировку жатки
вручную (сегмент 3 горит);

-

АВТОМАТИЧЕСКИЙ: жатка автоматически
возвращается в положение, сохраненное
оператором (сегмент 8 горит).

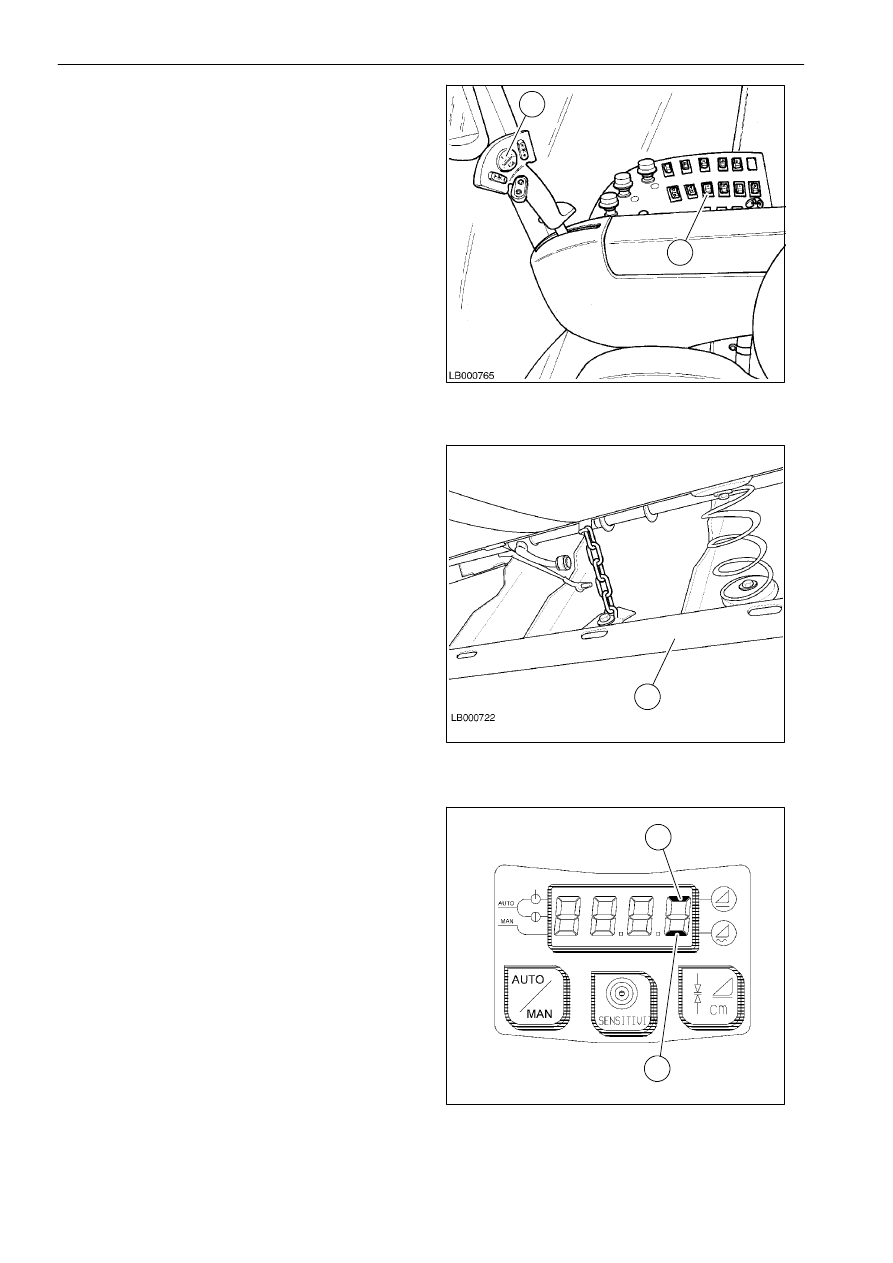

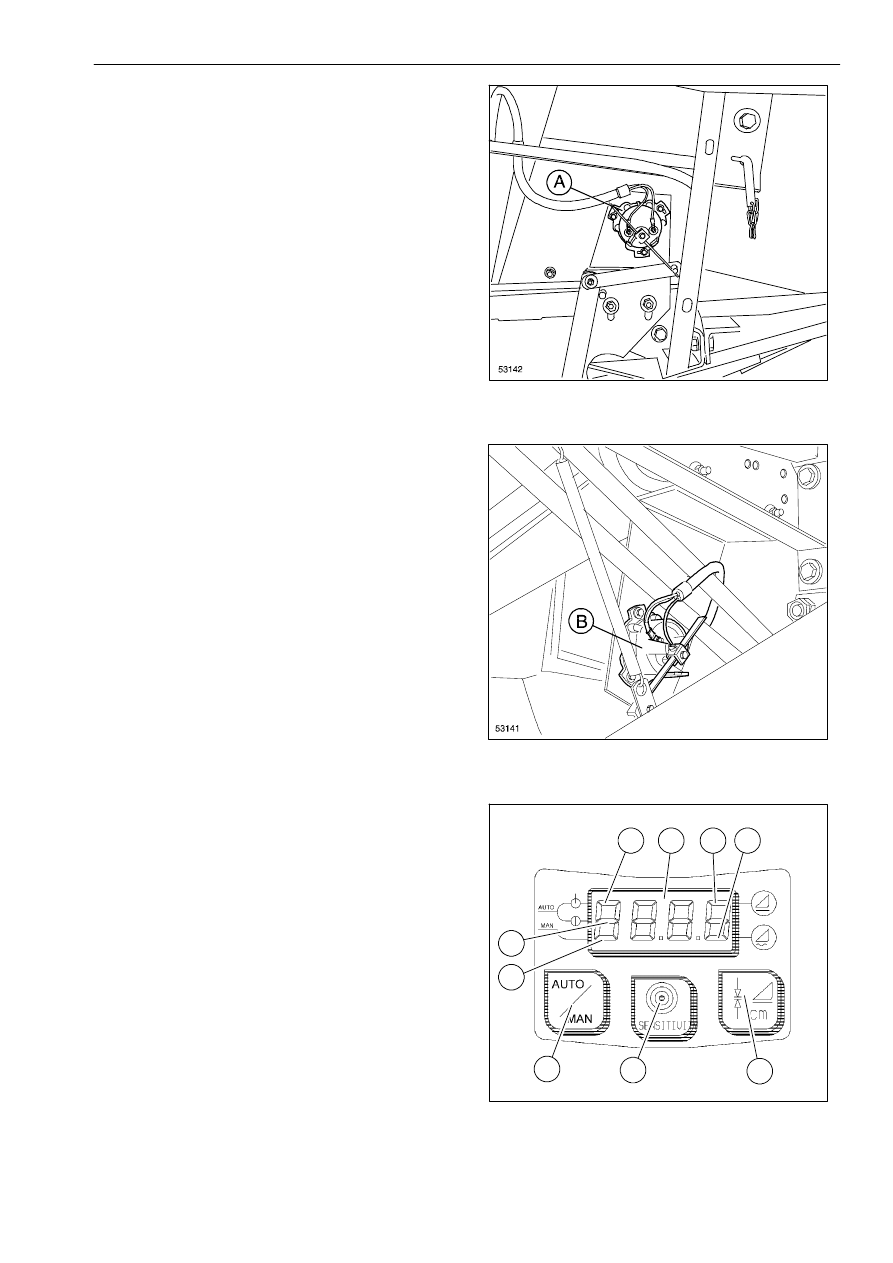

27

28

29

2

9

7

5

6

1

4

8

3

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

22

ВАЖНОЕ ЗАМЕЧАНИЕ: автоматический режим
можно

временно

деактивировать

и

снова

активировать

нажатием

клавиши

С

на

многофункциональном рычаге.

Система Terra-Control может работать в двух
режимах

(выбор

режима

работы

переключателем D на панели управления):

-

ПОПЕРЕЧНОЕ САМОУСТАНАВЛИВАНИЕ:
диапазон

программируемой

высоты

скашивания от 5 до 18 см; подвижные
салазки (E)

жатки

всегда

касаются

земли (сегмент 5 горит).

-

АВТОМАТИЧЕСКИЙ КОНТРОЛЬ ВЫСОТЫ:
диапазон

программируемой

высоты

скашивания от 10 до 50см; жатка всегда
поднята над землей (сегмент 6 горит).

30

31

32

E

6

5

D

C
