РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

11

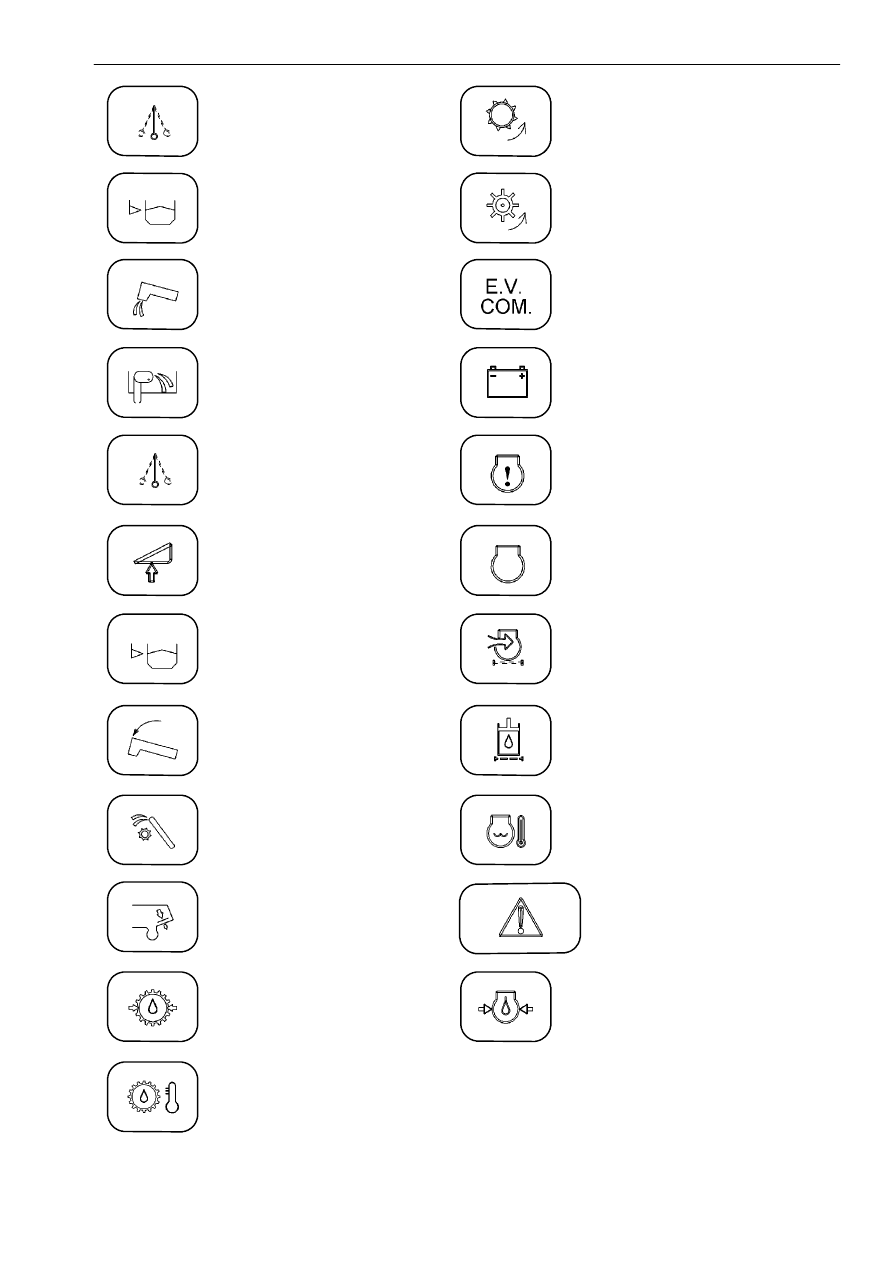

Световой индикатор (красный)
предупредительной
сигнализации

замедления

элеватора зернового бункера.

Световой индикатор (красный)
заполнения зернового бункера
(второй

уровень).

Запускает

главный звуковой сигнал; его
можно

отключить,

если

отключена жатка.

Световой индикатор (красный)
нарушения поперечного
выравнивания. Индикатор не
используется на моделях 5 и 6.

Световой индикатор (красный)
неисправности

поперечного

выравнивания. Индикатор не
используется на моделях 5 и 6.

Световой индикатор (красный)
выгрузки зерна.

Световой индикатор (желтый):
жатка касается земли.

Световой индикатор (желтый)
заполнения зернового бункера
(первый уровень). Запускает
вращающиеся маячки.

Световой индикатор (красный)
перегрузка

клавишного

соломотряса

(со

звуковым

сигналом).

Световой индикатор (красный)
предупреждающей
сигнализации

замедления

элеватора недомолота.

Световой индикатор (желтый),
сообщающий

об

открытой

разгрузочной трубе.

Световой индикатор (красный)
низкого

давления

масла

в

контуре

гидростатического

привода.

Световой индикатор (красный)
высокой температуры масла в
контуре

гидростатического

привода.

Световой

индикатор (красный)

неисправности

системы

зарядки

аккумуляторной батареи.

Световой

индикатор (красный)

предупреждающей сигнализации
замедления

универсального

триера.

Световой

индикатор (красный)

предупреждающей

сигнализации

замедления соломорезки (опция).

Световой

индикатор

(желтый)

диагностики состояния двигателя.
Расшифровка

информации

приведена в разделе 10.

Световой

индикатор

(красный)

аварийного состояния двигателя.
Остановить двигатель и связаться с
сервисной службой изготовителя
двигателя.

Световой индикатор (красный)
работы электрогидравлического
привода.

Световой

индикатор (красный)

засорения воздушного фильтра
двигателя.

Световой

индикатор (красный)

низкого

давления

смазочного

масла двигателя.
Должен

отключиться

через

несколько секунд после пуска
двигателя.
Если это не так, остановить
двигатель и выявить причину
отказа.

Световой

индикатор

(красный)

высокой температуры охлаждающей
жидкости двигателя.

Световой

индикатор (красный)

засорения

рабочего

фильтра

гидравлической системы.

Световой индикатор (красный)
общая аварийная сигнализация
СТОП (соединена со звуковым
сигналом).

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

12

БОРТОВОЙ КОМПЬЮТЕР - Рисунки 7

÷ 13

Бортовой

компьютер

представляет

собой

электронный блок управления, установленный на
вспомогательной

панели

управления,

справа

в кабине.

Комплект

датчиков

передает

на

бортовой

компьютер электрические сигналы для контроля
всех функций комбайна.

Компьютер

оснащен

жидкокристаллическим

дисплеем (1)

и

многофункциональной

клавиатурой

с

тремя

клавишами (2-3-4),

расположенными

в

пределах

досягаемости

оператором.

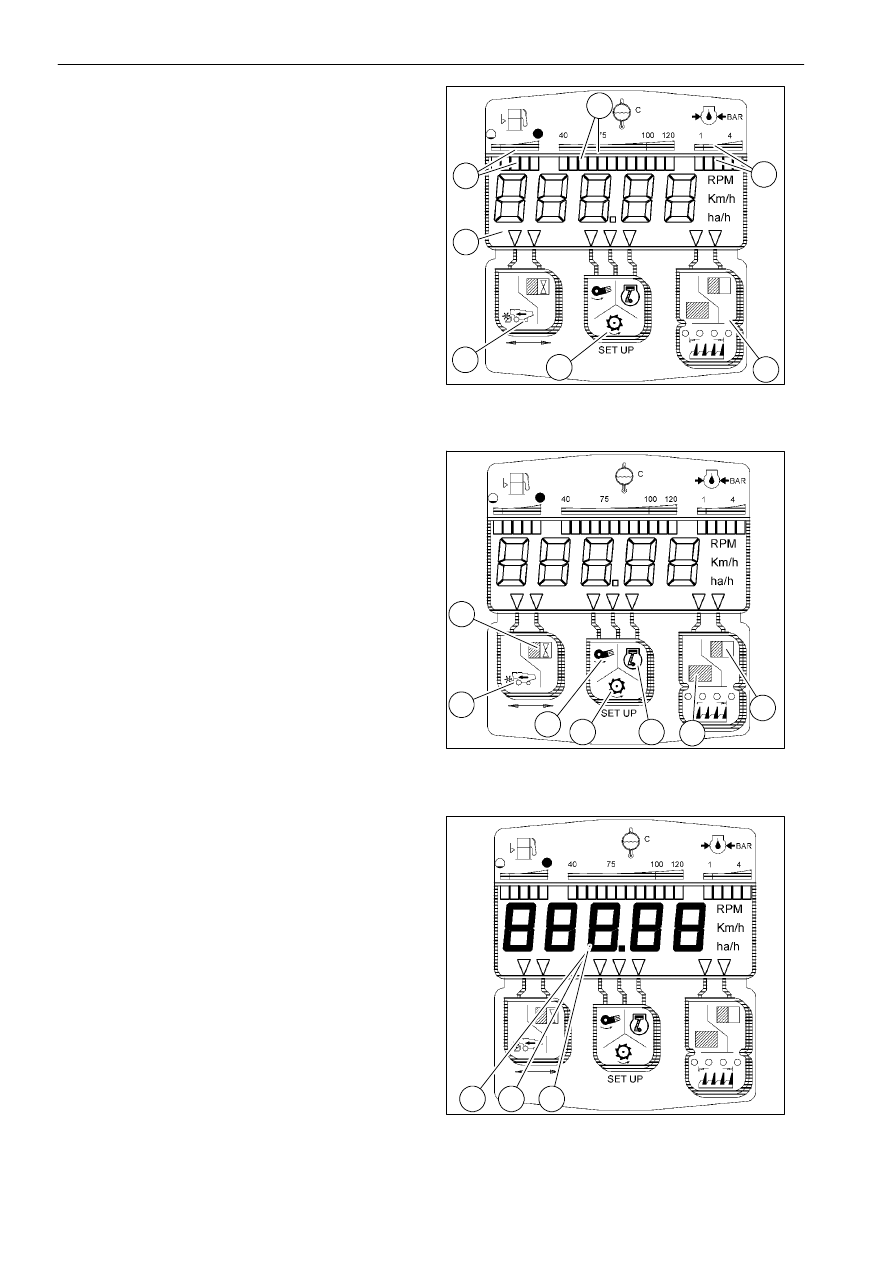

Компьютер выдает следующие данные:

A. Полосовая

индикация

(постоянная,

в

верхней части дисплея):

-

уровень

топлива (5) (в

долях

от

уровня

топлива в полном баке)

-

температура

охлаждающей

жидкости

двигателя (6) (в градусах Цельсия)

-

давление

смазочного

масла

двигателя (7) (в барах).

B. На цифровом дисплее  (в соответствии с

выбором посредством клавиш)

-

скорость переднего хода (8) (в км/ч)

-

обработанная

площадь/час

(9)

(в гектаров/час:  га/ч")

-

частота

вращения

битера (10)

(об/мин:

 об/мин")

-

частота

вращения

вентилятора

(11)

(об/мин)

-

частота вращения двигателя (12) (об/мин)

-

частично

обработанная

площадь (13)

(в гектарах:  га")

-

общая обработанная площадь (14) (га)

C. На цифровом дисплее  (во время цикла

пуска питания оборудования)

-

напряжение аккумуляторной батареи (15)
(вольт);

-

часы работы двигателя (16) (в часах:  ч");

-

интервалы

планового

технического

обслуживания (17) (в часах:  ч").

7

8

9

6

5

1

7

2

3

4

8

9

11 10

12

14

13

15

16

17

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

13

ПОЛЬЗОВАНИЕ КОМПЬЮТЕРОМ

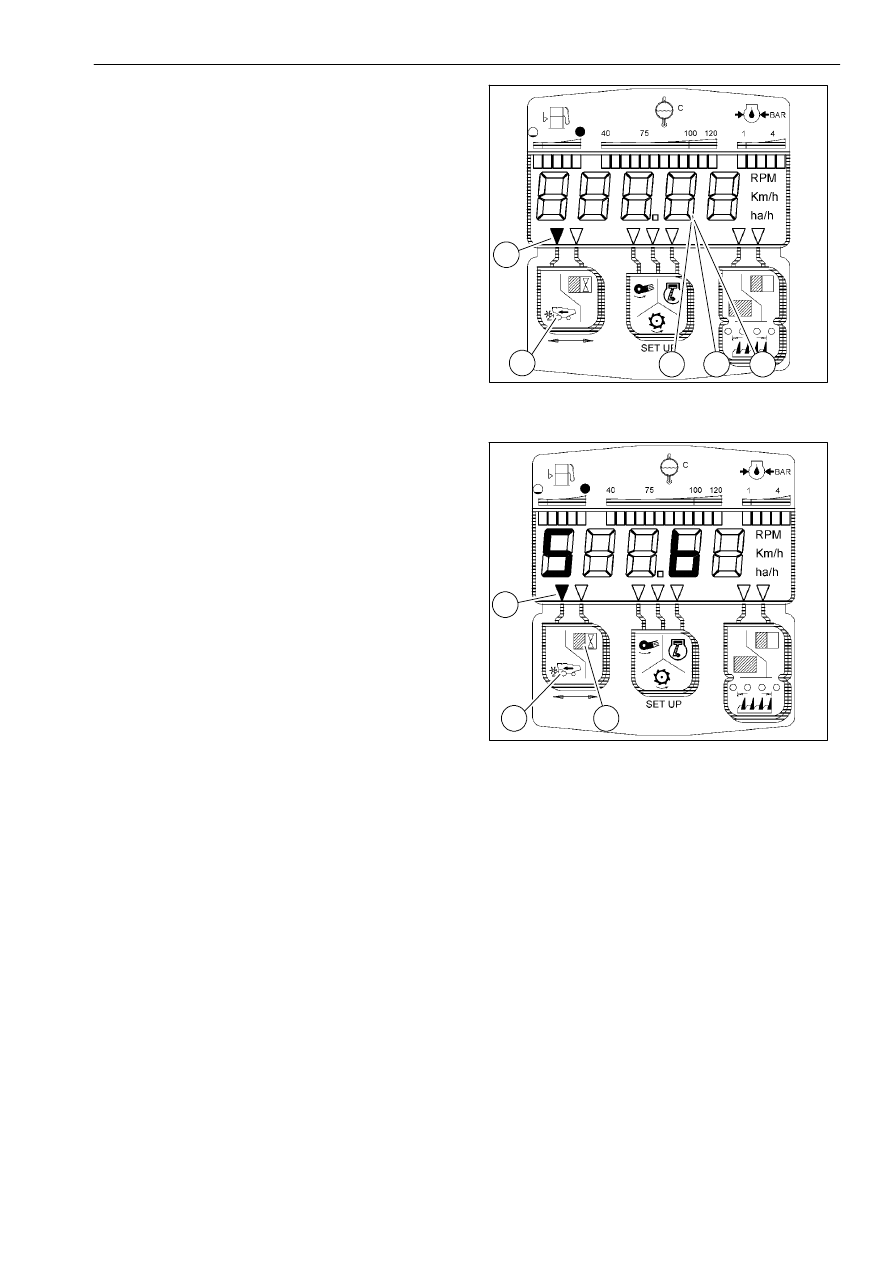

При повороте ключа зажигания в первое
положение

компьютер

выполняет

кратковременную

внутреннюю

проверку

и

отображает все разделы дисплея (по 3 секунды
каждый).

Затем

на

дисплее

появляется

информация о цикле пуска (каждая индикация
по 3 секунды):

-

напряжение аккумуляторной батареи (15);

-

часы работы двигателя (16) (справа  ч");

-

интервалы

планового

технического

обслуживания (17) (слева мигает "S", справа
постоянная индикация  ч").

В конце дисплей переключается на функцию
скорости

переднего

хода (8)

(обозначена

стрелкой 18).

ИНТЕРВАЛЫ ПЛАНОВОГО ТЕХНИЧЕСКОГО
ОБСЛУЖИВАНИЯ, В ЧАСАХ

Это число часов работы двигателя, истекших за
текущий

цикл

планового

технического

обслуживания (общее время, 450 часов).

Интервалы

технического

обслуживания

хранятся в памяти компьютера.

Во время первого цикла, если один из
интервалов

истек,

слева

на

дисплее

появляется (всегда с мигающей "S") индикация
интервала

планового

технического

обслуживания в часах, попеременно с буквой,
обозначающей вид проводимого технического
обслуживания (a, b или c).
Если

техническое

обслуживание

еще

не

выполнено, данная чередующаяся индикация
продолжается в течение 5 минут.
Индикацию

можно

отменить

нажатием

на

любую клавишу.

Интервалы технического обслуживания:

Интервал

(часов)

Для сервиса

через (часов)

Тип

65

75

a

130

150

b

215

225

a

280

300

b

365

375

a

420

450

c

Запись

выполненных

операций

технического обслуживания

-

Выбрать скорость переднего хода (8).

-

Снова нажать клавишу (2); через 3 секунды
стрелка (18) над клавишей начинает мигать
и еще через 5 секунд звуковой сигнал
информирует о завершении записи.

ПРИМЕЧАНИЕ:

выполненное

техническое

обслуживание

можно

записать

только

в

промежутке

между

пуском

и

окончанием

установленного интервала времени. Если цикл
технического

обслуживания

необходимо

сбросить до истечения 450 часов, просто
нажимать

одновременно

правую

и

левую

клавиши в течение 6 секунд.

10

11

18

8

16

17

15

8

18

2

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

14

ЦИФРОВАЯ ИНДИКАЦИЯ НА ДИСПЛЕЕ

Чтобы

вывести

цифровую

индикацию

на

дисплей

любой

функции,

нажать

соответствующую клавишу один или более раз.

Соответствующая

стрелка

загорается,

сигнализируя, что нужная индикация активна на
дисплее, и слышен звуковой сигнал.
Справа

появляется

индикация

соответствующей единицы измерения.

СБРОС

СЧЕТЧИКА

ИНДЕКСИРОВАННЫХ

ИЛИ ПОЛНЫХ ГЕКТАРОВ

Выбрать

на

цифровом

дисплее

функцию

"индексированные

гектары"

("partial

hectares") (13), затем нажимать клавишу (4) в
течение 5 секунд; будут слышны два коротких
звуковых сигнала, один жпри нажатии клавиши,
второй при сбросе гектаров.

Чтобы

сбросить

счетчик

полных

гектаров,

выполнить описанные выше операции, для чего
выбрать полные гектары (14).

КАЛИБРОВКА КОНСТАНТ, ИСПОЛЬЗУЕМЫХ
ДЛЯ РАСЧЕТА ОБРАБОТАННОЙ ПЛОЩАДИ

Пользователь

может

калибровать

две

константы:

-

C6:

рабочая

ширина (для

изменения

ширины жатки);

-

C2:

скорость

переднего

хода

 (для

проверки

и

коррекции

измерений

при

изменении типа шин),

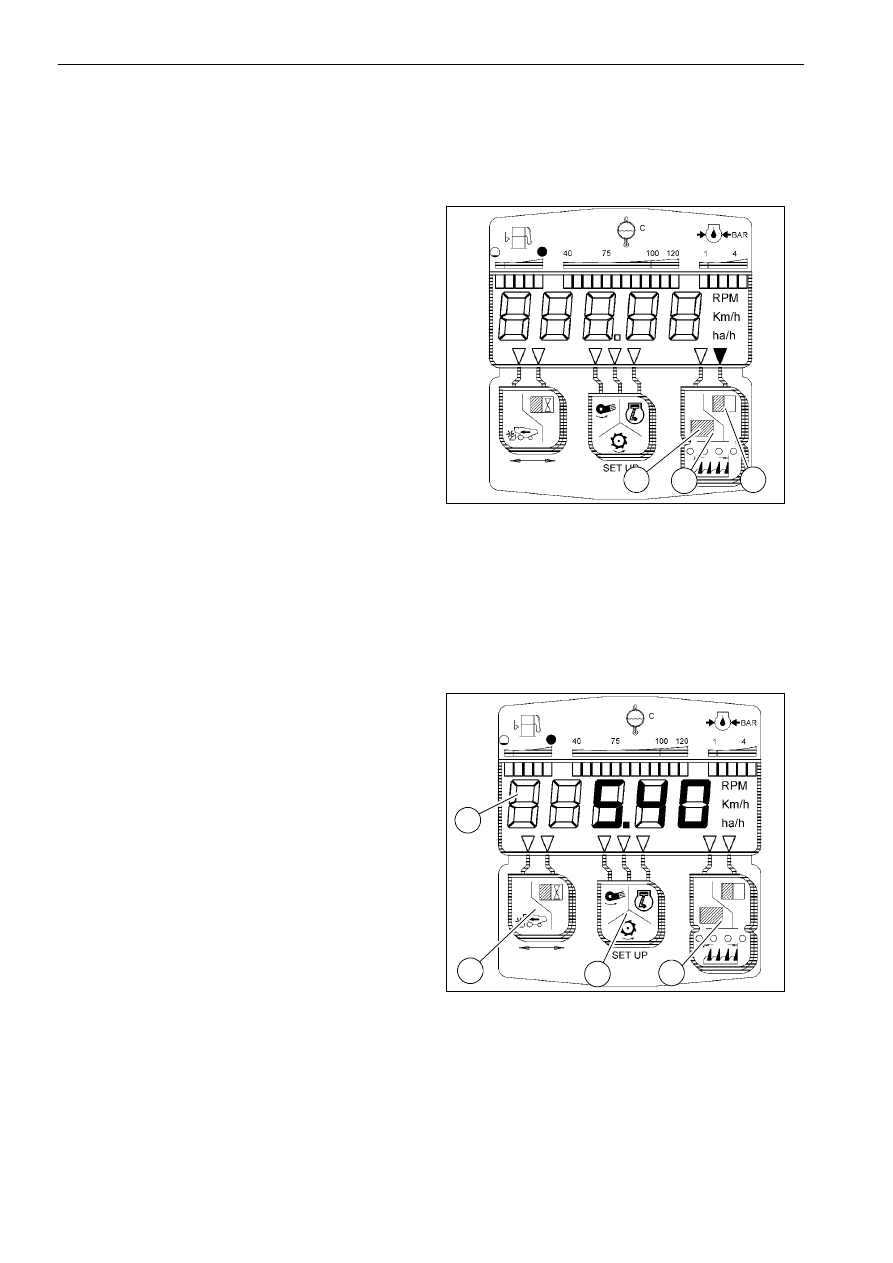

C6: рабочая ширина
