Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 125
РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ
31
48
НАСТРОЙКА РЕОСТАТА
АВТОМАТИЧЕСКОЙ РЕГУЛИРОВКИ
ВЫСОТЫ СКАШИВАНИЯ - модели 5 / 6 -
Рис.
48

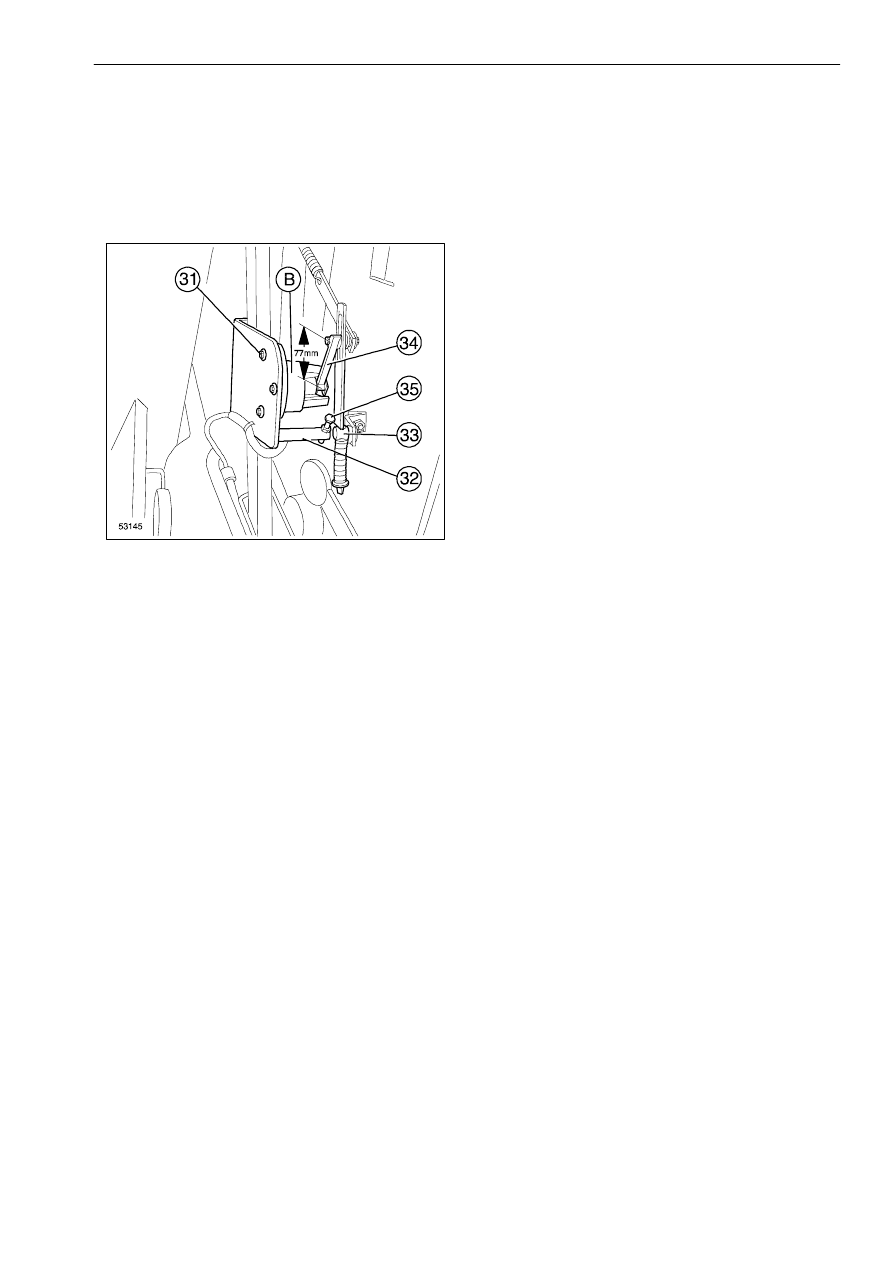

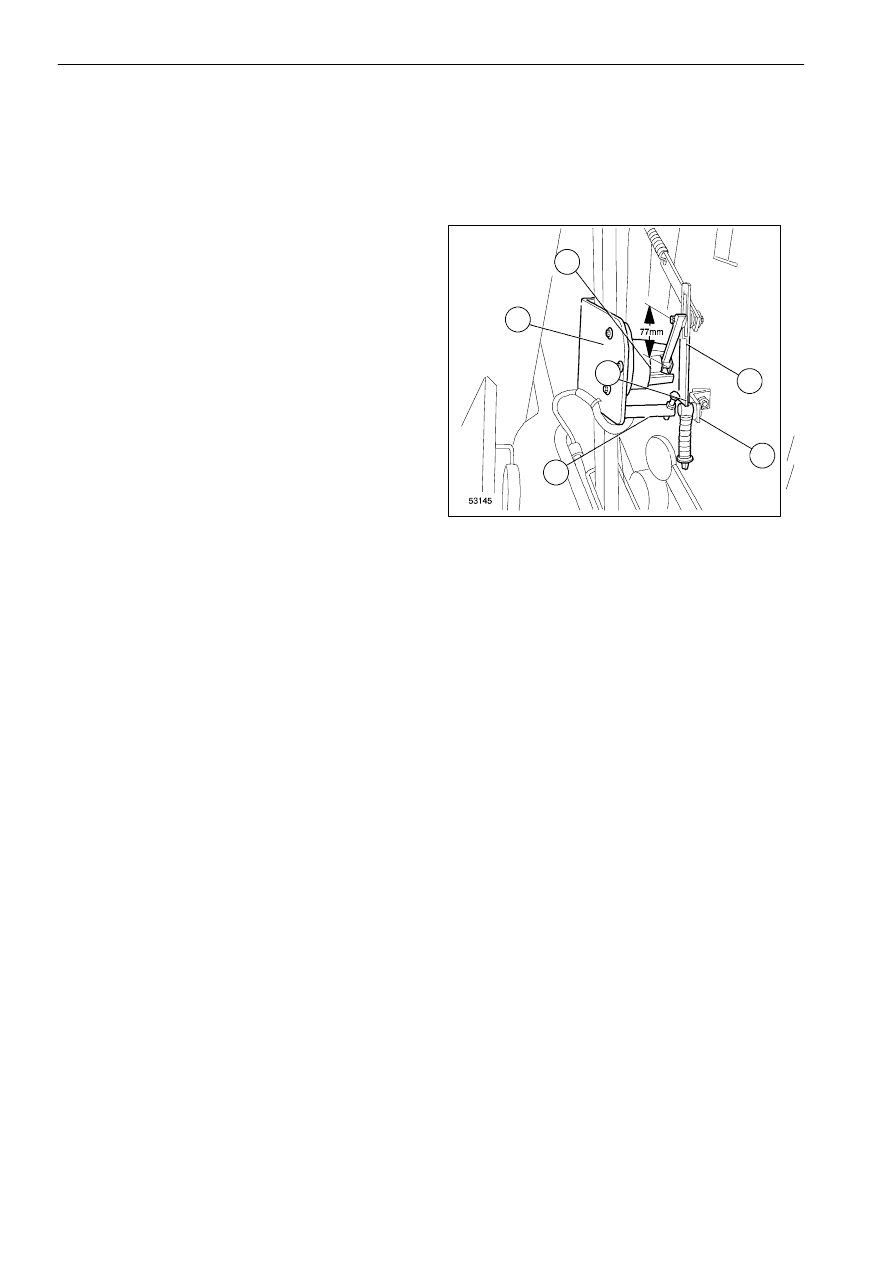

Регулировка
реостата (В)
выполняется
следующим образом:
1.
при работающем двигателе нажать кнопку
управления жаткой и поднять ее в крайнее
верхнее положение.
2. Отрегулировать
положение
держателя
реостата (31),
так
чтобы
стержень (32)
держателя находился на одной оси с гайкой
крепления натяжного устройства (33).
3. Отрегулировать расстояние между осями
крепления рычага (34) реостата на 77 мм от
обоих центров (как показано на рисунке),
для чего ослабить винт крепления рычага на
реостате.
4. Выберите
режим
омметра
блока
"Terra-Control"
и
выполните
изменение
параметра реостата элеватора при помощи
клавиши AUTO-MAN.
5. Установить жатку на высоте 40 см от
земли (на плоской поверхности), повернуть
реостат
в
любом
направлении,
чтобы
получить на дисплее (1) значение 147 Ом.
6. Отрегулировать стопорный винт (35) таким
образом, чтобы он совпадал с конечным
выключателем реостата.
7.
Для
переключения
блока
управления
с омметра на рабочую функцию просто
поверните
ключ
зажигания,
включая
и отключая питание блока управления.
8. Запрограммировать
требуемую
высоту
скашивания и проверить ее соответствие
практическим условиям.
