РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

22

ВАЖНОЕ ЗАМЕЧАНИЕ: автоматический режим
можно

временно

деактивировать

и

снова

активировать

нажатием

клавиши

С

на

многофункциональном рычаге.

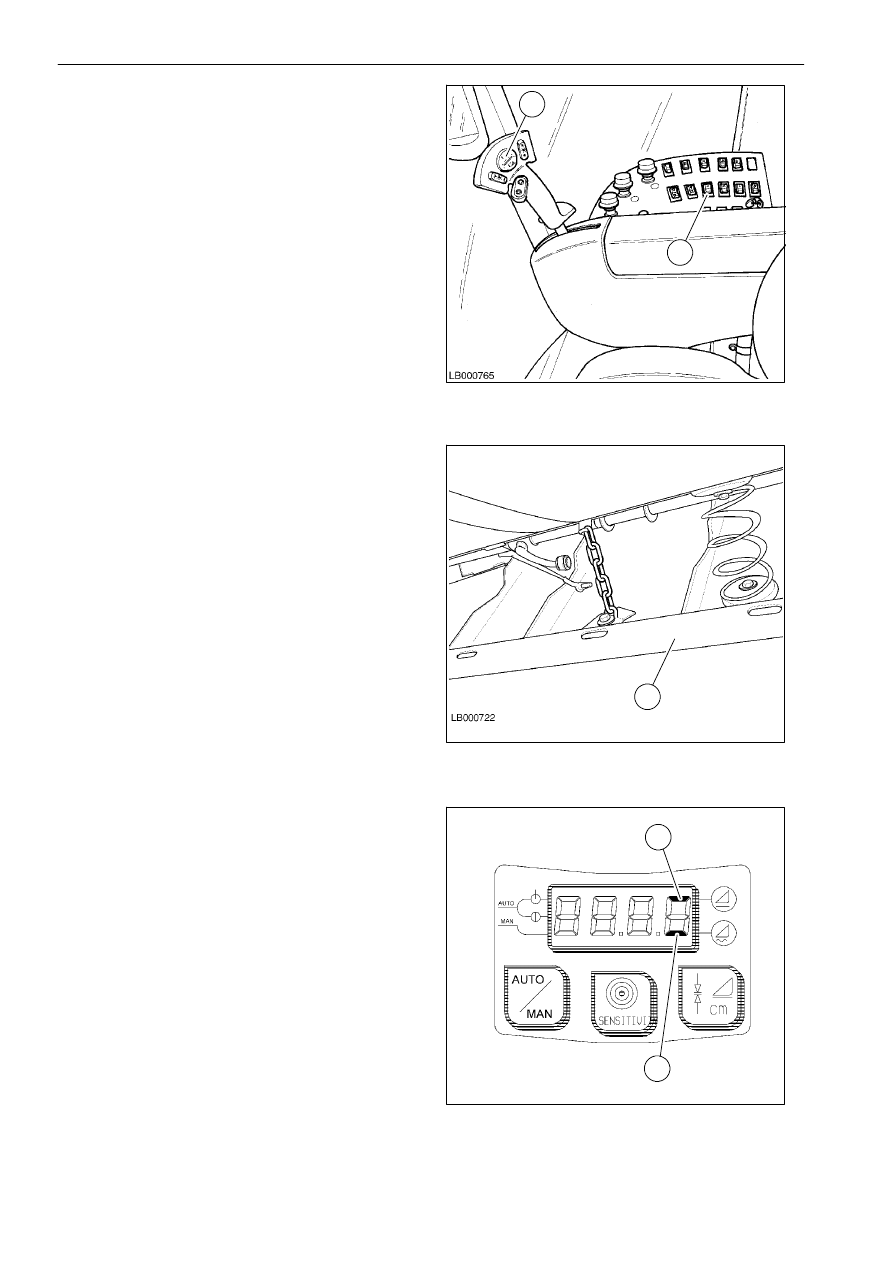

Система Terra-Control может работать в двух
режимах (выбор

режима

работы

переключателем D на панели управления):

-

ПОПЕРЕЧНОЕ САМОУСТАНАВЛИВАНИЕ:
диапазон

программируемой

высоты

скашивания от 5 до 18 см; подвижные
салазки (E)

жатки

всегда

касаются

земли (сегмент 5 горит).

-

АВТОМАТИЧЕСКИЙ КОНТРОЛЬ ВЫСОТЫ:
диапазон

программируемой

высоты

скашивания от 10 до 50см; жатка всегда
поднята над землей (сегмент 6 горит).

30

31

32

E

6

5

D

C

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

23

33

34

35

C

2

7

3

1

D

ИСПОЛЬЗОВАНИЕ СИСТЕМЫ TERRA-CONTROL
Рисунки 33

÷

42

Повернуть

ключ

зажигания

до

первого

положения, система управления запускается,
выполняет

быстрый

тест

всех

сегментов

дисплея (1), затем устанавливается РУЧНОЙ
режим (MANUAL).

ПРИМЕЧАНИЕ: при выходе из стандартного
режимов

работы

на

дисплее

индикация

ВЫКЛ ("OFF").

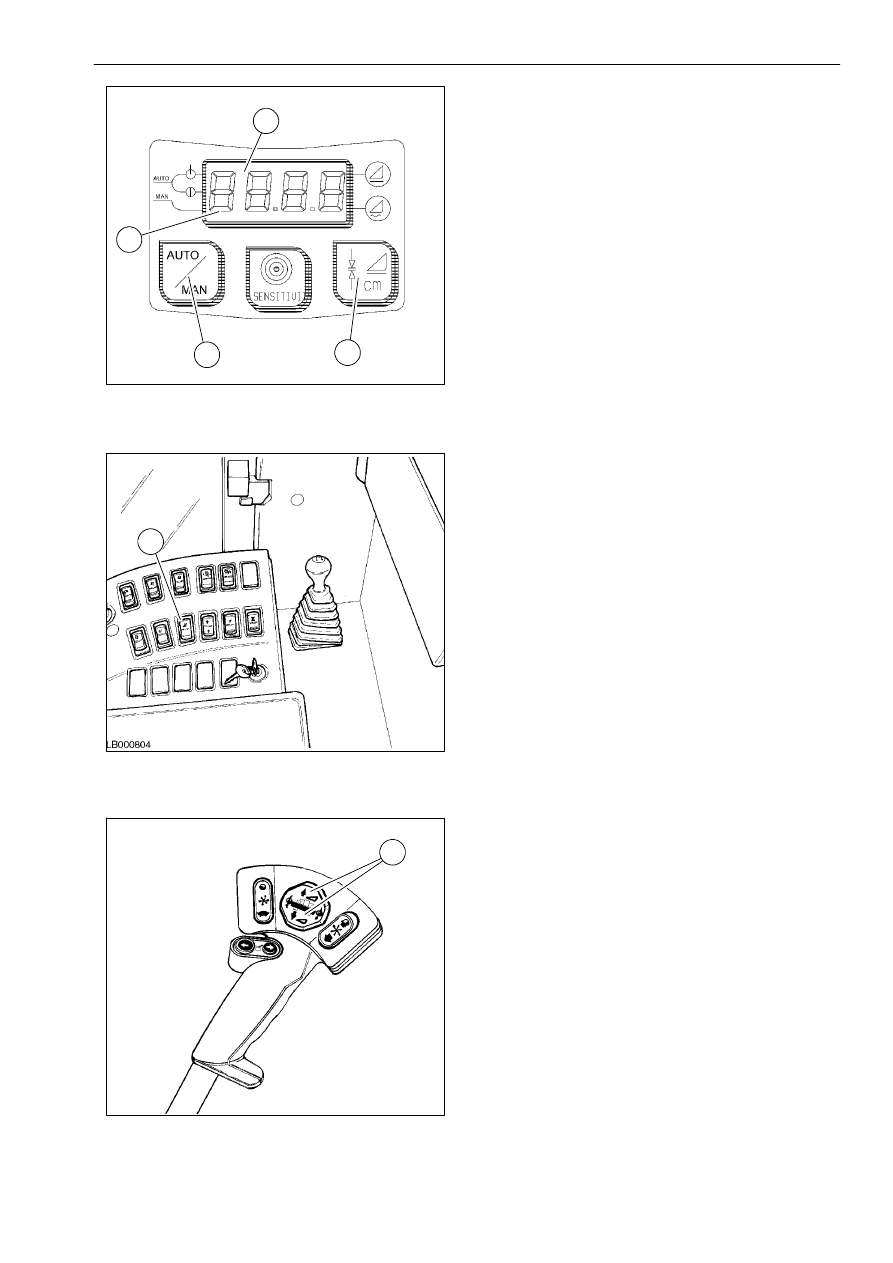

Программирование высоты скашивания.

-

Клавишей AUTO/MAN (2) выбрать ручной
режим работы (MANUAL) (сегмент 3 горит).

-

Для программирования высоты скашивания
выбрать

переключателем (D)

режим

работы  ПОПЕРЕЧНОЕ
САМОУСТАНАВЛИВАНИЕ"

или

 АВТОМАТИЧЕСКИЙ

КОНТРОЛЬ

ВЫСОТЫ"

(FLOTATION или AUTOMATIC HEIGHT)

-

Используя клавиши С ручного управления
(на

многофункциональном

рычаге),

установите

жатку

на

требуемую

высоту (например, 10 см), отображаемую на
дисплее (1).

-

Нажмите правую клавишу (7) и удерживайте,
пока дисплей (1) не начнет мигать.
Теперь новое значение сохраняется.
ПРИМЕЧАНИЕ:

при

попытке

сохранить

значение,

выходящее

за

допустимые

пределы

система

принимает

значение,

ближайшее

к

допустимому

диапазону,

и индикация

этого

значения

начинает

мигать.

-

Если необходимо, выполнить аналогичные
операции для другого режима работы.

ПРИМЕЧАНИЕ:

два

значения

высоты,

сохраненные

для

 ПОПЕРЕЧНОГО

САМОУСТАНАВЛИВАНИЯ"

и

 АВТОМАТИЧЕСКОГО

КОНТРОЛЯ

ВЫСОТЫ"

(FLOTATION

и

AUTOMATIC

HEIGHT)

остаются

запрограммированными, даже если отключается
электропитание

электронной

системы

управления, пока не будут заданы новые значения
путем

повторного

выполнения

вышеописанных

операций.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

24

АВТОМАТИЧЕСКИЙ режим работы

-

Нажмите

клавишу

AUTO-MAN (2)

для

переключения

на

АВТОМАТИЧЕСКИЙ

режим

работы.

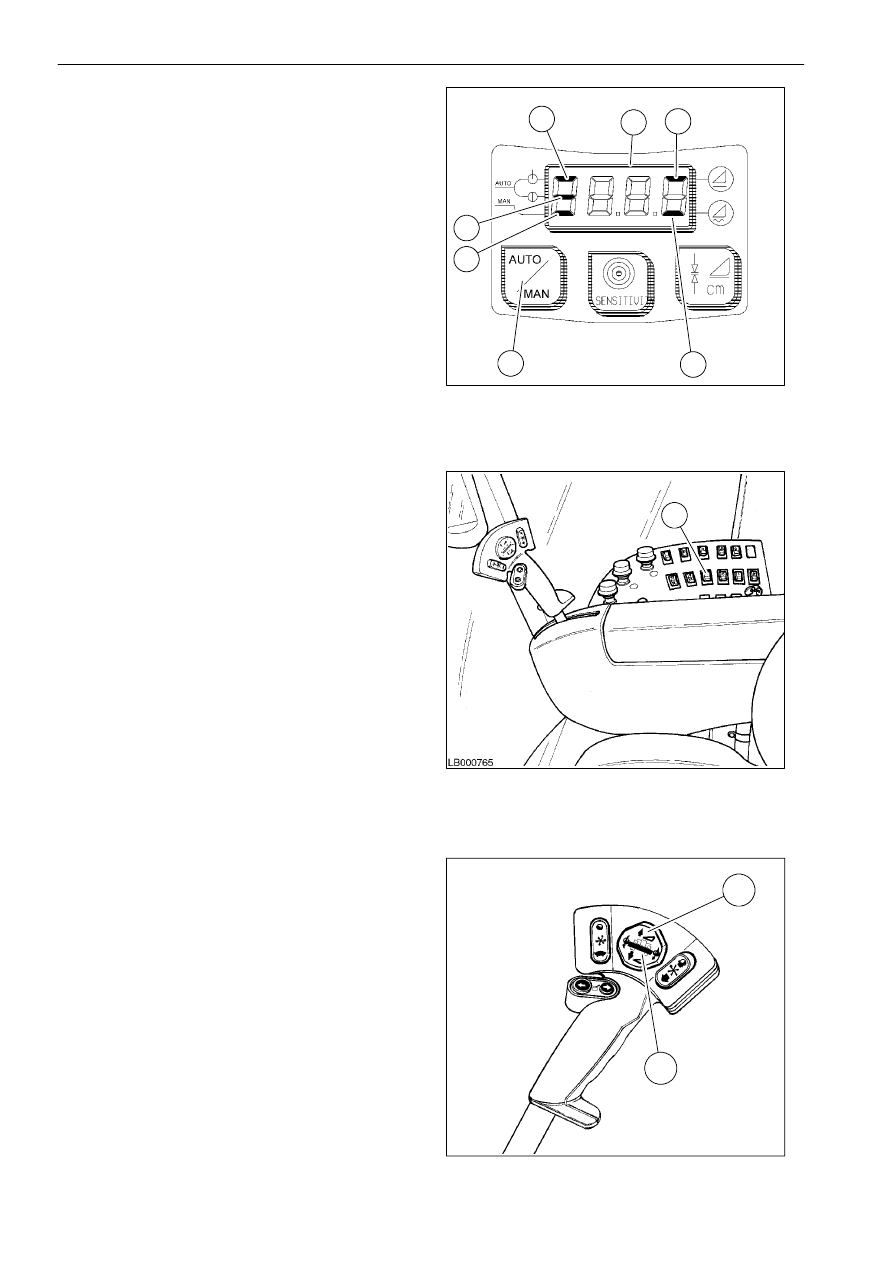

Сегмент (3)

гаснет,

и одновременно загорается сегмент (8).
Теперь

жатка

работает

в

АВТОМАТИЧЕСКОМ режиме с системой
TERRA-CONTROL.

На

дисплее (1)

постоянная

индикация

сохраненной высоты.
При помощи клавиши (D) на панели приборов
можно

непосредственно

из

запрограммированного

положения

ПОПЕРЕЧНОЙ

САМОУСТАНОВКИ

переключаться

на

АВТОМАТИЧЕСКИЙ

КОНТРОЛЬ

ВЫСОТЫ

И

НАОБОРОТ

(например, чтобы преодолеть препятствие).
Соответствующий режим работы всегда
отображается на дисплее (1) на правых
сегментах (5-6).
При

автоматическом

режиме

скорость

движения жатки снижается.

ПРИМЕЧАНИЕ:

выбор

оператора

посредством ручных органов управления на
рукоятке АБСОЛЮТНО ПРЕОБЛАДАЕТ над
управлением жаткой. В противном случае,
жатка получает сигнал подъема.

Мгновенное отключение АВТОМАТИЧЕСКОЙ
системы

-

Для подъема жатки нажмите и удерживайте
некоторое время клавишу С1, чтобы временно
деактивировать АВТОМАТИЧЕСКУЮ систему
(например,

в

конце

поля).

Сегмент (4)

загорается,

и

одновременно

гаснет

сегмент (8).

-

Для

опускания

жатки

нажмите

и

удерживайте некоторое время клавишу С2,
чтобы

снова

активировать

АВТОМАТИЧЕСКУЮ систему (например, в
начале

поля).

Сегмент (8)

загорается,

и сегмент (4) гаснет.

Возврат на РУЧНОЙ режим

-

Нажмите

клавишу

AUTO-MAN

(2)

для

переключения на РУЧНОЙ режим работы.

36

37

38

C1.

C2.

6

5

1

4

8

3

2

D

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

25

39

40

41

42

E

2

9

ЧУВСТВИТЕЛЬНОСТЬ СИСТЕМЫ
TERRA-CONTROL

Чувствительность

управления

можно

настраивать АВТОМАТИЧЕСКИ.
Чувствительность определяется диапазоном
нечувствительности

системы

и

может

принимать значения от 1 до 5.

ПРИМЕЧАНИЕ:

значения

от

1

до

5

соответствуют

единице

измерения

в

сантиметрах.

Если

выбран

автоматический

контроль высоты, значения удваиваются.

Контроль чувствительности
Для

проверки

текущего

значения

чувствительности

нажмите

и

удерживайте

некоторое

время

клавишу (9)

ЧУВСТВИТЕЛЬНОСТЬ

(SENSITIVITY).

В

течение одной секунды появляется индикация
заданного

значения,

затем

система

возвращается в режим работы, выбранный
ранее клавишей AUTO/MAN.

Калибровка чувствительности
Удерживайте

нажатой

клавишу (9)

ЧУВСТВИТЕЛЬНОСТЬ (SENSITIVITY), пока не
начнется прокрутка значений от 1 до 5.
Когда появится индикация нужного значения,
отпустите

клавишу (9):

теперь

заданным

значением

является

последнее

считанное

значение.
После этого система возвращается в РУЧНОЙ
режим.

Нажмите

клавишу

AUTO-MAN (2)

для

переключения на АВТОМАТИЧЕСКИЙ режим
работы.

Предлагаемые значения чувствительности

Запрограммированная

высота

(в см)

Чувствительность

5 - 7

2

8 - 12

3

13 - 18

4

ПРИМЕЧАНИЕ:

Более

высокие

значения

ж

меньше вмешательств в работу регулирующего
клапана и лучше стабильность жатки.
Более низкие значения жповышение точности
скашивания.

ВАЖНОЕ

ЗАМЕЧАНИЕ:

для

обеспечения

правильного

функционирования

системы

TERRA-CONTROL ежедневно проверять:

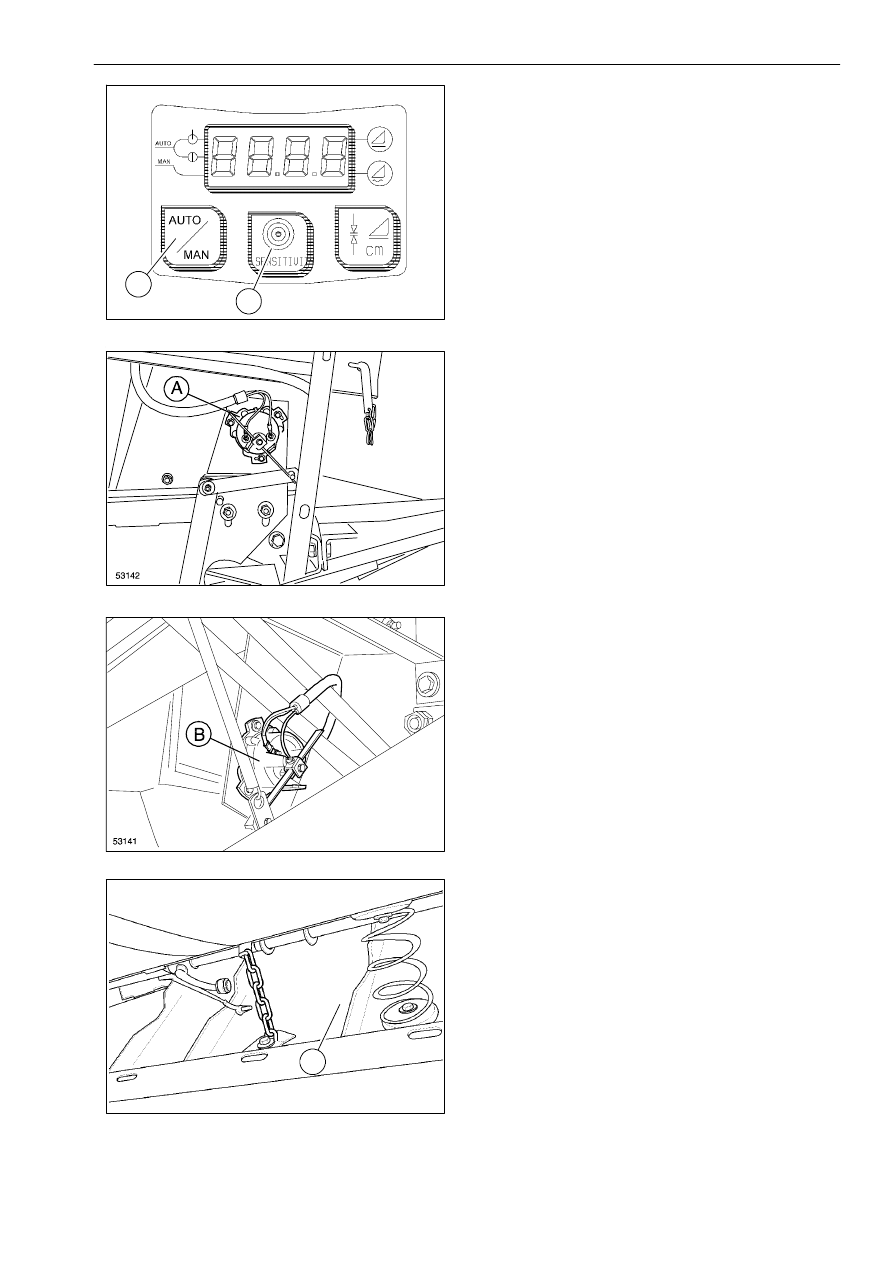

a. чистоту зоны вокруг реостатов A и B.
b. Эффективность

и

чистоту

подвижных

салазок жатки Е.
