РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

14

12

13

13

14

4

2

3

4

1

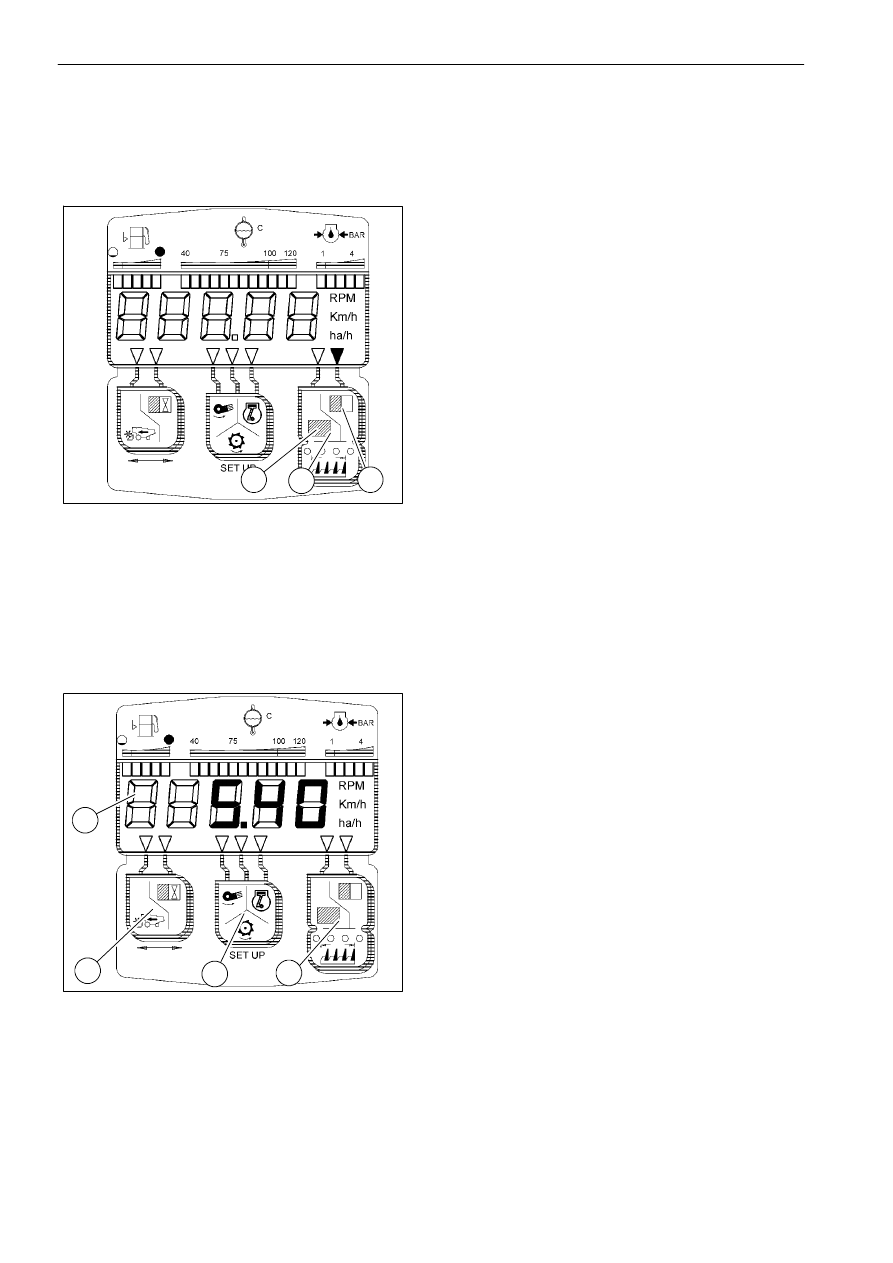

ЦИФРОВАЯ ИНДИКАЦИЯ НА ДИСПЛЕЕ

Чтобы

вывести

цифровую

индикацию

на

дисплей

любой

функции,

нажать

соответствующую клавишу один или более раз.

Соответствующая

стрелка

загорается,

сигнализируя, что нужная индикация активна на
дисплее, и слышен звуковой сигнал.
Справа

появляется

индикация

соответствующей единицы измерения.

СБРОС

СЧЕТЧИКА

ИНДЕКСИРОВАННЫХ

ИЛИ ПОЛНЫХ ГЕКТАРОВ

Выбрать

на

цифровом

дисплее

функцию

"индексированные гектары" ("partial hectares")
(13), затем нажимать клавишу (4) в течение 5
секунд; будут слышны два коротких звуковых
сигнала, один жпри нажатии клавиши, второй при
сбросе гектаров.

Чтобы

сбросить

счетчик

полных

гектаров,

выполнить описанные выше операции, для чего
выбрать полные гектары (14).

КАЛИБРОВКА КОНСТАНТ, ИСПОЛЬЗУЕМЫХ
ДЛЯ РАСЧЕТА ОБРАБОТАННОЙ ПЛОЩАДИ

Пользователь

может

калибровать

две

константы:

-

C6:

рабочая

ширина (для

изменения

ширины жатки);

-

C2:

скорость

переднего

хода

(для проверки и коррекции измерений при
изменении типа шин),

C6: рабочая ширина

Выбрать

любую

функцию

нажатием

центральной

клавиши (3),

затем

отпустить

клавишу. Держать клавишу нажатой в течение 3
секунд: на дисплее (1) появляется  С6"; при
отпускании клавиши появляется индикация
ранее

сохраненной

константы,

соответствующей

рабочей

ширине

в

метрах (например,

4,80),

в

то

время

как

последняя цифра справа мигает.

При нажатии правой клавиши (4) изменяется
значение мигающей цифры, при нажатии левой
клавиши (2) начинает мигать другая цифра.

Значение можно изменять в соответствии с
фактической рабочей шириной, учитывая при
этом, что полная ширина жатки не может
использоваться в течение длительного времени.

Чтобы

сохранить

изменение,

нажимать

центральную клавишу (3), пока дисплей не
вернется в стандартный режим работы.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

15

14

15

2

3

4

2

3

4

1

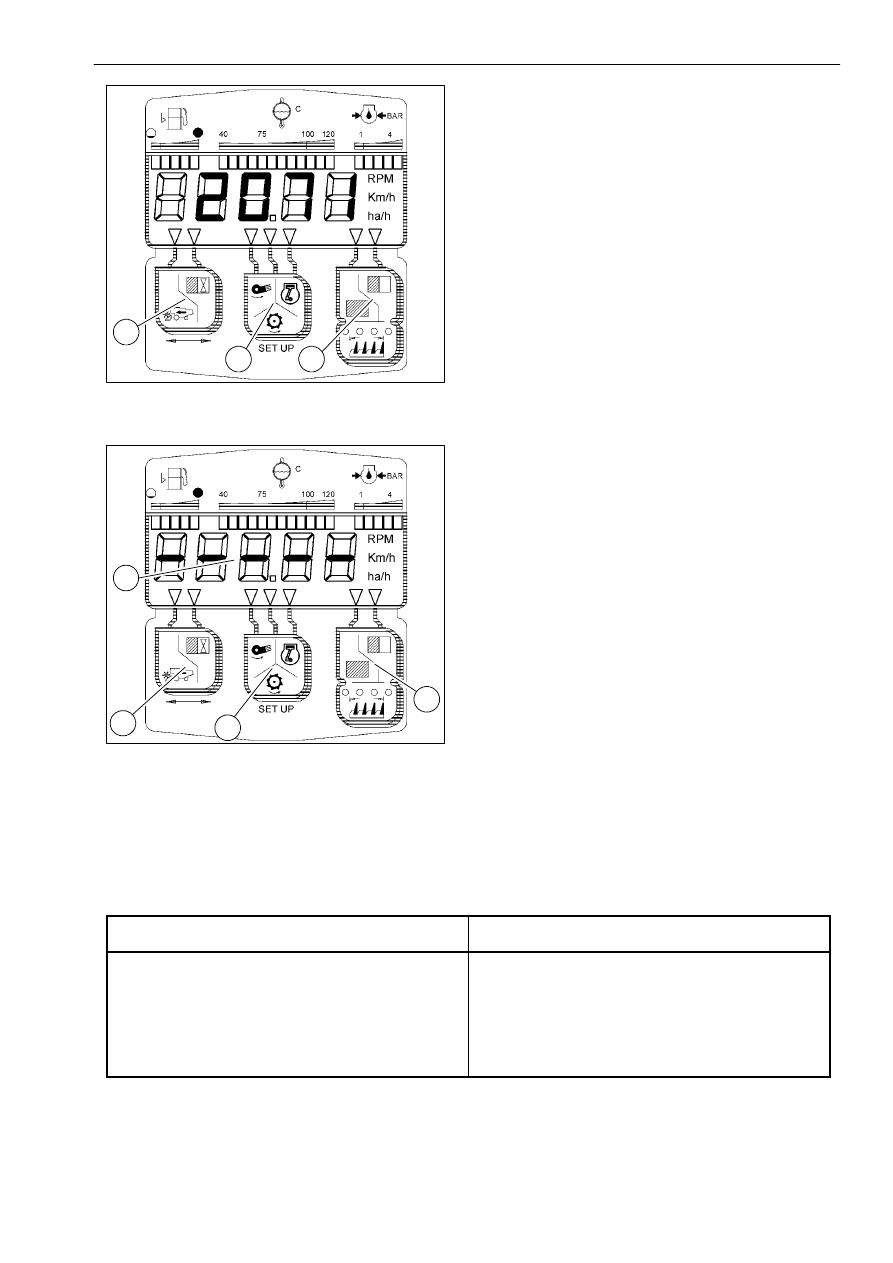

C2: Скорость переднего хода

Возможны два режима калибровки:

1.

теоретическая калибровка:

Выбрать

любую

функцию

нажатием

центральной клавиши (3), затем отпустить
клавишу. Держать клавишу нажатой, как
описано выше, пока не появится индикация
 С6" и затем  С2". При отпускании клавиши
появляется

индикация

ранее

запрограммированной
константы (например, 2071) с мигающей
правой цифрой.
Это значение можно изменить, как описано
выше

для

калибровки

 С6",

используя

клавиши 2 и 4, в соответствии с разными
типами шин (см. таблицу ниже).
Чтобы сохранить изменение, нажимайте
центральную клавишу (3), пока дисплей не
вернется в стандартный режим работы.

2. Практическая калибровка:

практическую калибровку можно выполнить
на расстоянии 100 м, на обрабатываемом
грунте.
Когда появится индикация константы  С2",
нажимайте центральную клавишу (3), пока
не появится "-----".
Запустите

комбайн

и

нажмите

левую

клавишу (2), чтобы дать сигнал начала и
правую клавишу (4), чтобы дать сигнал
конца участка длиной 100 м; во время
прохождения этого пути на дисплее (1)
отображается непрерывно возрастающее
значение константы. Значение, заданное
правой

клавишей (4),

является

новой

константой, полученной практическим путем
и точно соответствует данной машине.
Нажатием центральной клавиши (3) можно
вернуться в нормальный режим работы, при
этом новое значение сохраняется.

КОНСТАНТА

ТИП ШИН

2084

2071

1975

2023

5256

620/75 R 34

650/75 R 32

710/75 R 34

800/65 R 32

ХОДОВАЯ ЧАСТЬ

ВНИМАНИЕ: индикация на дисплее (1) скорости переднего хода будет точной только, если калибровка
была правильно выполнена.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

16

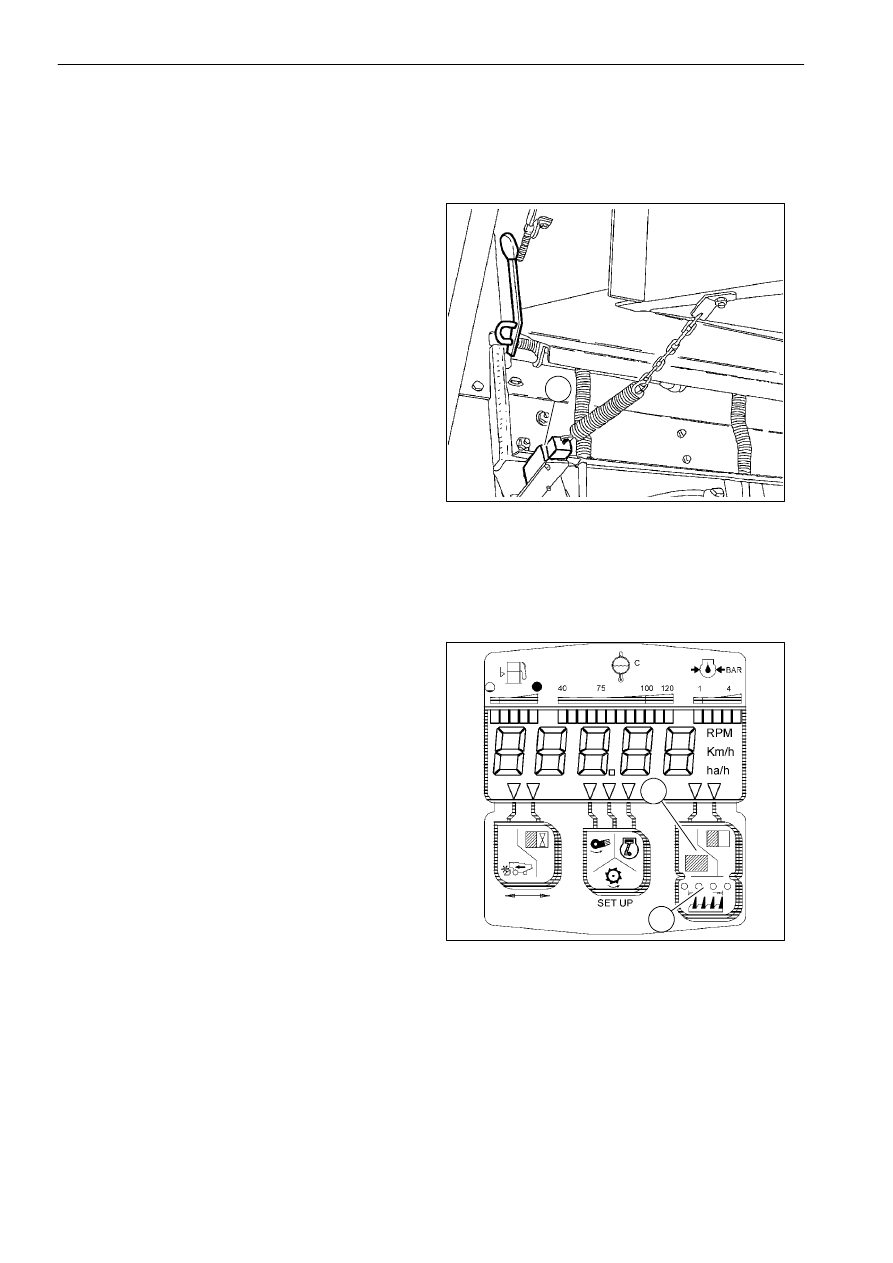

СЧЕТЧИК ИНДЕКСИРОВАННЫХ
ГЕКТАРОВ

Если полная ширина жатки не используется, для
единицы

счета

гектаров

можно

выбрать

коэффициент 1/4, 1/2 или 3/4.

Описание работы

Проверить,

что

значение

С6,

заданное

в компьютере, соответствует ширине жатки.

Включение счетчика гектаров выполняется при
помощи переключателя (B) при работающем
двигателе и опущенном элеваторе.

При этих условиях счетчик гектаров настроен на
полную ширину жатки.

Как изменить единицу счета

Если полная ширина жатки не используется,
индексация

единицы

счета

выполняется

нажатием клавиши (19).

При каждом нажатии клавиши система выдает
звуковой сигнал, и ширина жатки уменьшается
на 1/4 по сравнению с шириной, заданной
в компьютере.

При нажатии клавиши три раза единица счета
гектаров уменьшается до 1/4.

Чтобы вернуться к полной единице счета,
необходимо просто поднять жатку.

В качестве альтернативы, чтобы вернуться
к полной единице счета, следует удерживать
клавишу (19) нажатой более трех секунд.

16

19

4

17

B

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

17

УПРАВЛЕНИЕ СЧЕТЧИКОМ ГЕКТАРОВ

R22.

230

1

32

2

221

18

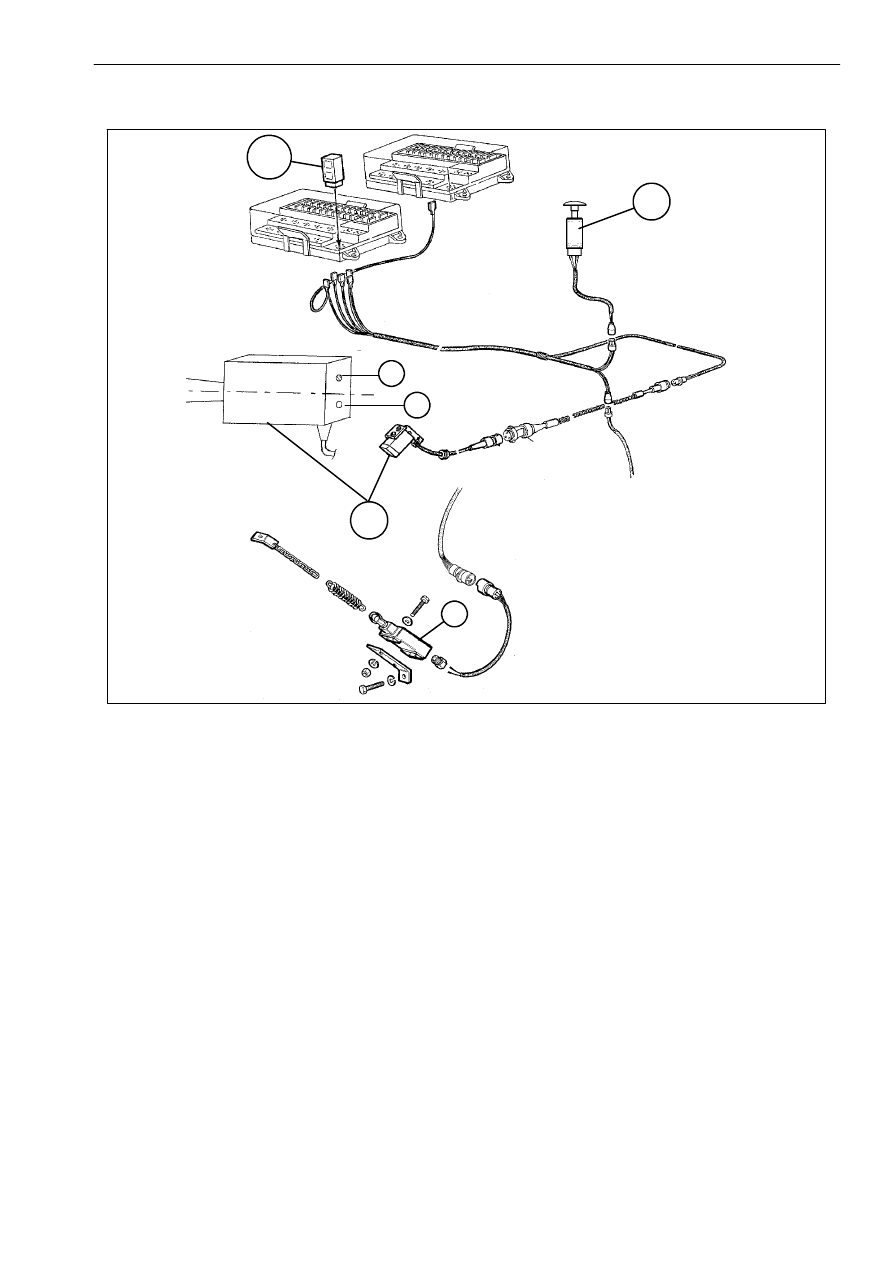

Для проверки работы необходимо выполнить следующие действия:

-

отсоединить кардан трансмиссии между лотком и жаткой;

-

запустить двигатель;

-

полностью поднимите мотовило при помощи кнопки многофункционального рычага;

-

включить молотилку и жатку;

-

установите деревянный или металлический стержень рядом с фотоэлементом  (221) так, чтобы
10 см стержня находились на зубьях кожуха режущего узла. При перемещении стержня в сторону
красный индикатор  (1) должен сообщить о движении, когда стержень пересекает световой луч.
Если индикатор  (1) не включается или постоянно горит, необходимо отрегулировать зазор,
медленно вращая винт  (2). Для увеличения зазора поверните винт по часовой стрелке,
для уменьшения - против часовой стрелки.

-

В моделях 5 и 6 переключатель  (32) выключает счетчик гектаров при поднятии подающего
устройства.

-

В моделях 5AL и 6AL переключатель  (230) включает таймер (R22). Таким образом, подсчет гектаров
включается, когда фотоэлемент  (221) определяет наличие потока зерна в жатке.
