РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

18

МОНИТОР КОНТРОЛЯ ХАРАКТЕРИСТИК

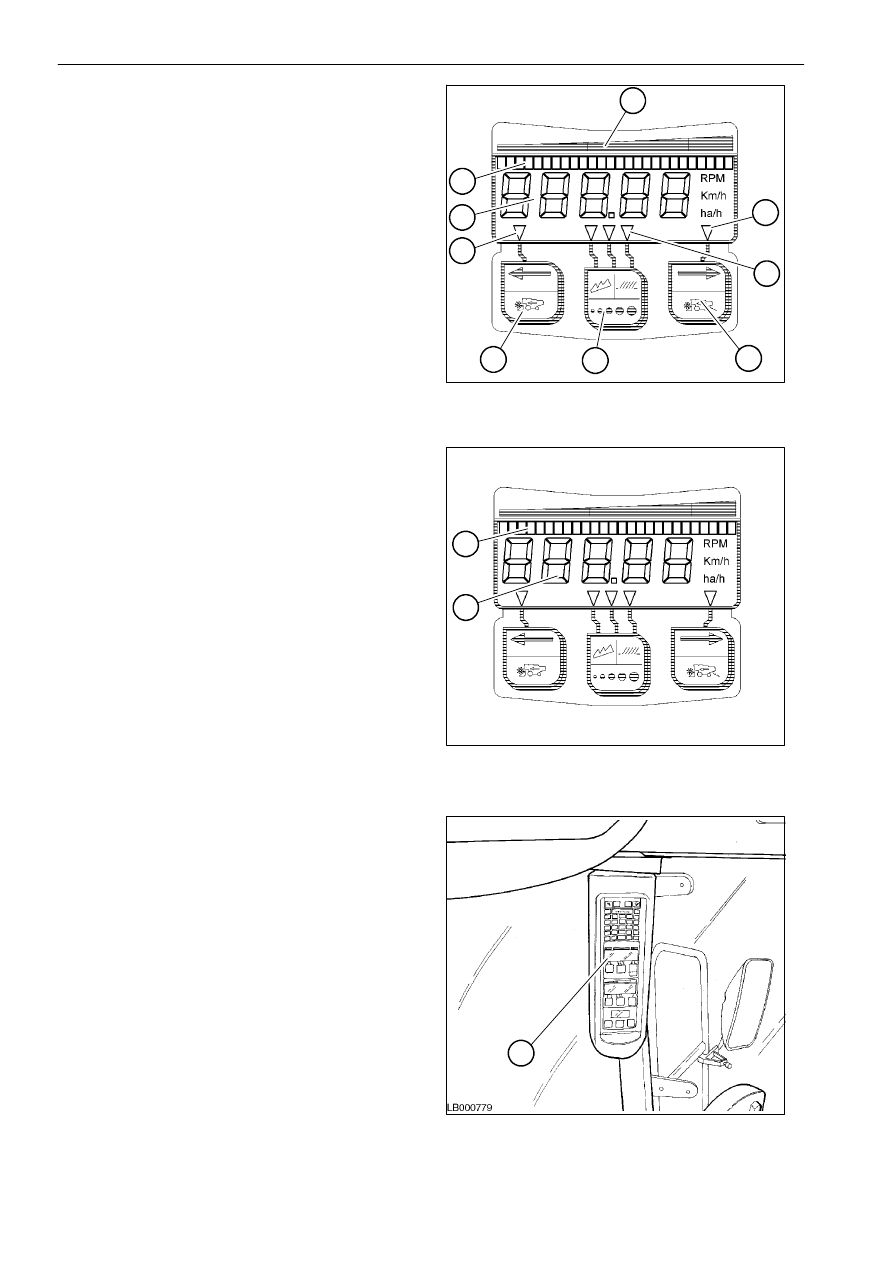

- Рисунки 19

÷ 26

Монитор

контроля

характеристик

это

электронный

прибор,

установленный

на

дополнительной панели приборов, на правой
стойке кабины.
Монитор контролирует комбайн на потери
зерна.
Пользователь сохраняет допустимый уровень
потерь, и затем монитор отображает потери
относительно сохраненного значения.
Измерение потерь может проводиться в
зависимости от времени или в зависимости
от

пройденного

расстояния,

учитывая

скорость переднего хода.
Пользователь

может

настроить

чувствительность прибора в зависимости от
типа и свойств культуры.

Монитор выдает следующие данные:

1.

уровень потерь (в зависимости от времени
или в зависимости от расстояния), на
столбчатом курсоре (1).

2. Численное

значение

потерь

(в зависимости

от

времени

или

в

зависимости от расстояния), на цифровом
дисплее (2).

3. Скорость переднего хода

в км/ч, на

цифровом

дисплее (2),

в

качестве

альтернативы численного значения потерь.

4. Показатель

чувствительности

на

цифровом

дисплее (2),

выбранный

с

клавиатуры.

ПОЛЬЗОВАНИЕ МОНИТОРОМ

Мониторвключается

поворотом

ключа

зажигания до первого упора. Начинается первый
тест

внутренних

цепей,

в

течение

около

3 секунд, во время которого отображаются все
сегменты дисплея (2).

Через три секунды монитор уже находится
в рабочем режиме и готов к приему сигналов
с клавиатуры.
При каждом нажатии клавиши монитор выдает
короткий звуковой сигнал, подтверждая прием
сигнала управления.

19

20

21

8

1

2

9

6

4

7

5

3

1

2

2

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

19

22

23

24

1

5

4

6

7

8

5

4

ВЫБОР

ДИАПАЗОНА

ИЗМЕРЕНИЯ

(клавишный соломотряс, сита или общий
диапазон)

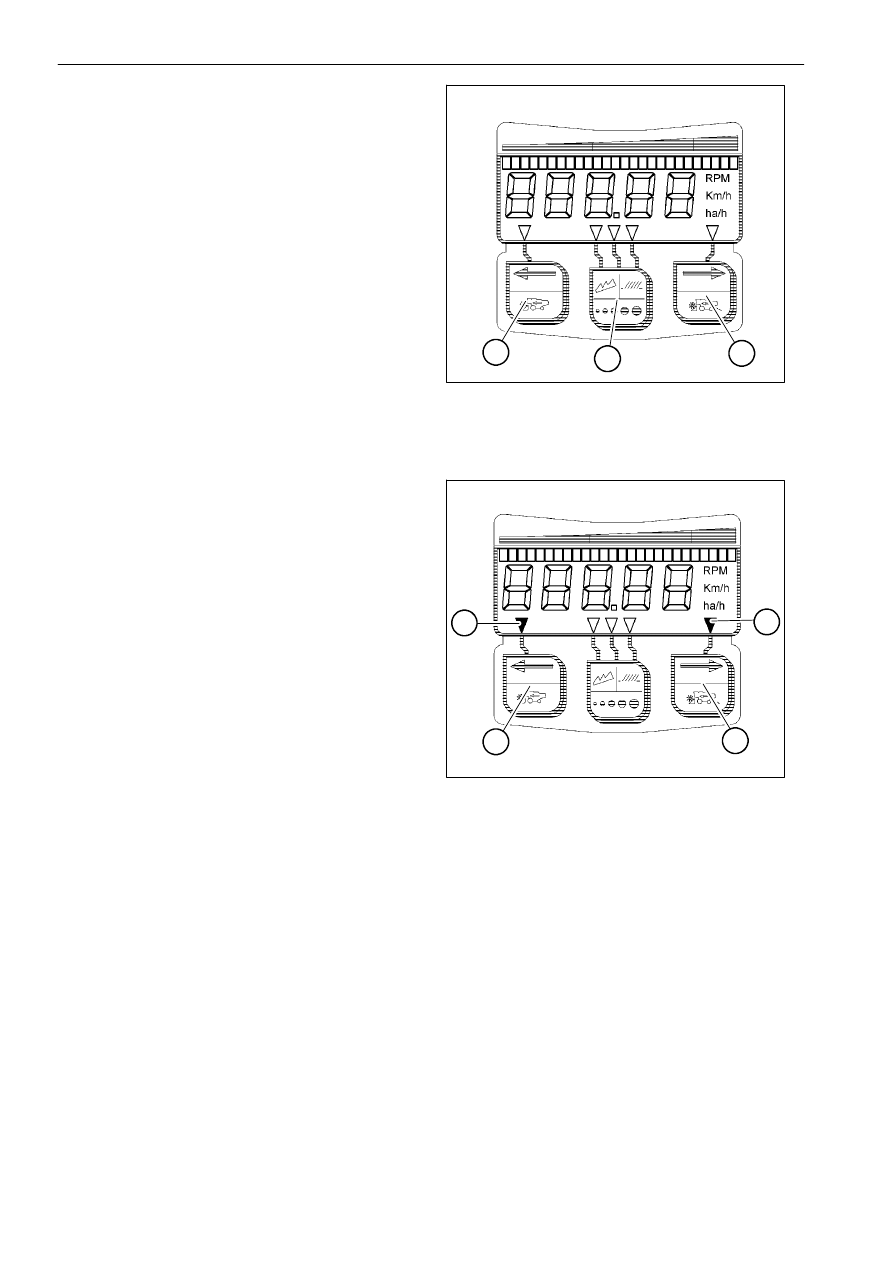

Повторным нажатием центральной клавиши (4)
оператор может переключать стрелки (5) над
клавишей для вызова следующих индикаций:

D

потери клавишного соломотряса ж левая
стрелка ВКЛ;

D

потери сита правая стрелка ВКЛ;

D

полные

потери (среднее

значение

вышеуказанных потерь) - правая и левая
стрелки ВКЛ.

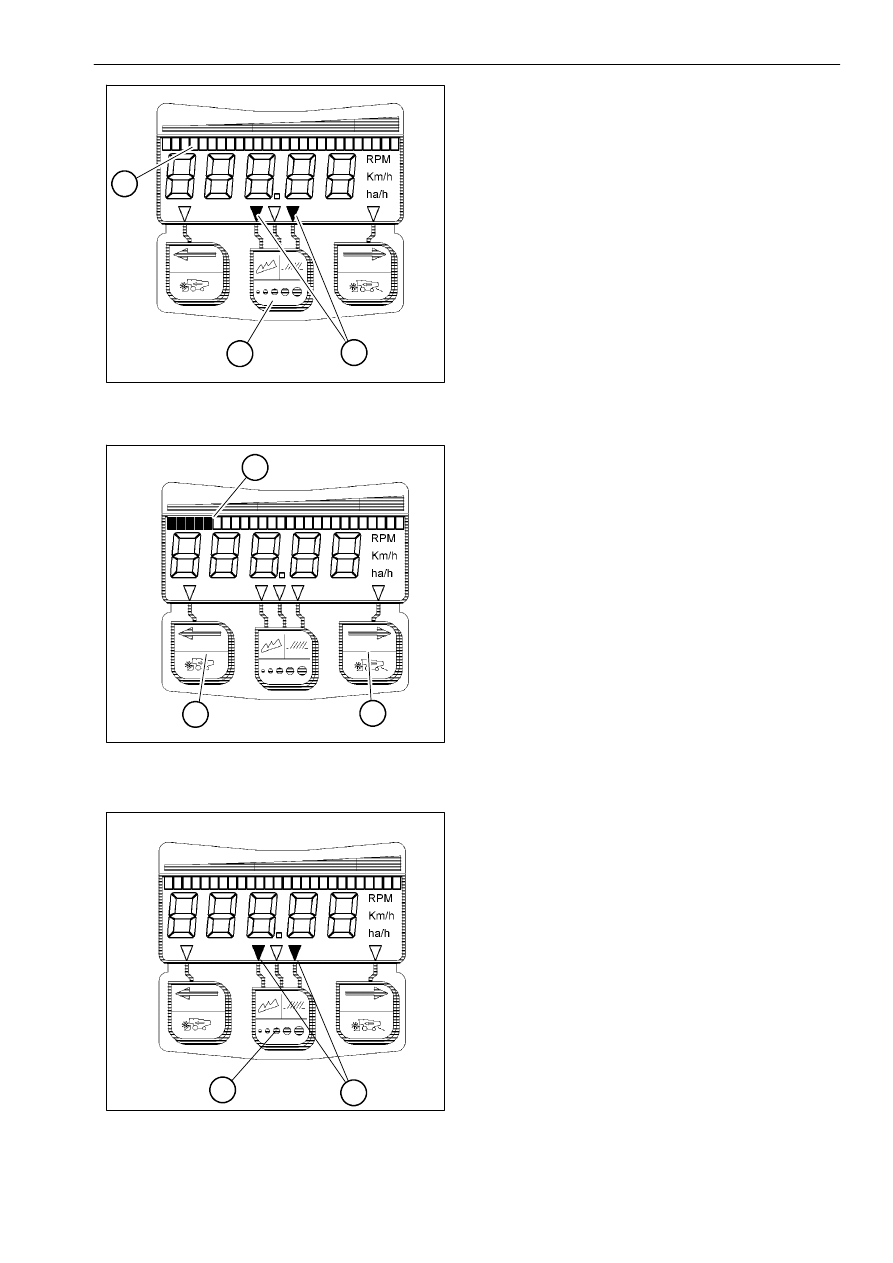

Столбчатый курсор (1) отображает различное
количество столбцов пропорционально потерям.

В качестве отсчета используется трехцветная
полоска: зеленая, желтая и красная.

КАЛИБРОВКА

ШКАЛЫ

СТОЛБИКОВОГО

КУРСОРА

При помощи клавиш (6) и (7) оператор может
перемещать

столбчатый

курсор

влево (зеленый)

или

вправо (красный),

используя

соответствующие

клавиши (один

столбец при каждом нажатии клавиши).

После определения приемлемого уровня потерь,
запустить машину с прежней скоростью, затем,
через 50 м нажать соответствующую клавишу
(6 или 7), чтобы установить курсор на правую
границу зеленой зоны (8).

Начиная с этого момента, курсор отображает
любое отклонение от этого исходного уровня.

Если уровень потерь достигает красной зоны,
устройство подает звуковой сигнал.

ВЫБОР ЧУВСТВИТЕЛЬНОСТИ

Нажимать центральную клавишу (4) в течение
трех секунд, монитор подает звуковой сигнал, и
одновременно

мигают

две

стрелки (5)

над

клавишей, на дисплее появляется число от 1 до 5.

Чем

меньше

число,

тем

выше

чувствительность (мелкие

зерна).

Чем

выше

число,

тем

ниже

чувствительность

(крупные

зерна).

Настройка шкалы чувствительности от 1 до 5
выполняется клавишей (6), чтобы повысить
чувствительность,

и

клавишей (7),

чтобы

уменьшить.

Нажатием

на

центральную

клавишу (4) восстанавливается стандартный
режим контроля системы.
Предлагаемые значения, в зависимости от
продуктов:

ПРОДУКТ

ПОКАЗАТЕЛЬ

ЧУВСТВИТЕЛЬНОСТИ

Пшеница, рис

2 - 3

Кукуруза, соя

3 - 5

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

20

ИЗМЕРЕНИЕ

ПОТЕРЬ

В

СООТВЕСТВИИ

С ПРОЙДЕННЫМ

РАССТОЯНИЕМ

ИЛИ

ИСТЕКШИМ ВРЕМЕНЕМ
Монитор может вычислять потери в соответствии с
пройденным расстоянием или истекшим временем.
При настройке В ЗАВИСИМОСТИ ОТ РАССТОЯНИЯ
(DISTANCE-BASED)

датчик

скорости

передает

сигнал, который монитор использует для расчета
потерь в зависимости от фактически обработанной
площади.
При настройке В ЗАВИСИМОСТИ ОТ ВРЕМЕНИ
(TIME-BASED)

сигнал

датчика

скорости

игнорируется, и потери отображаются на мониторе
только в зависимости от времени.
Чтобы переключиться с настройки  в зависимости от
расстояния"

на настройку  в зависимости от

времени":
a.

проверить, что цифровой дисплей отображает
уровень потерь (см. следующий параграф).

b.

Нажимать

правую

клавишу (7)

в

течение

10 секунд.

c.

В конце прибор выдает длинный звуковой
сигнал,

и

появляется

сообщение

"SECO",

подтверждающее переключение.

Таким же образом можно изменить настройку
в зависимости

от

времени"

на

настройку

в

зависимости от расстояния": появляется сообщение
"dISt".

ПЕРЕКЛЮЧЕНИЕ НА

КОНТРОЛЬ СКОРОСТИ

ПЕРЕДНЕГО ХОДА
Когда прибор включается, на дисплее появляется
индикация показателя потерь (LOSS INDEX).
Показатель

потерь

пропорционален количеству

зерна, зарегистрированному датчиками в течение
1 секунды в системе контроля по времени; или при
прохождении пути 1,5 м в системе контроля по
расстоянию.
При нажатии левой клавиши (6) в течение 3 секунд
на

дисплее

появляется

индикация

скорости

переднего хода (FORWARD SPEED), стрелка (9) над
клавишей

загорается

и

появляется

единица

измерения  км/ч" ("km/h").
При удержании правой клавиши  (7) нажатой в
течение 3 секунд единица измерения  км/ч" ("km/h")
исчезает,

и

цифровой

дисплей

отображает

показатель потерь (справа загорается стрелка 3).

ОБЗОР ФУНКЦИЙ КЛАВИАТУРЫ

1.

Левая клавиша (6).
При нажатии менее 3 секунд: столбиковый
курсор смещается влево.
При нажатии более 3 секунд: переключение
цифрового дисплея на индикацию скорости
переднего хода.

2.

Центральная клавиша (4).
При нажатии менее 3 секунд: переключение
диапазона измерений (клавишные соломотрясы,
сита, общий диапазон).
При

нажатии

более

3

секунд:

выбор

чувствительности.

3.

Правая клавиша (7).
При нажатии менее 3 секунд: столбиковый
курсор смещается вправо.
При нажатии от 3 до 10 секунд: переключение
цифрового дисплея на индикацию показателя
потерь.
При нажатии более 10 секунд: переключение с
контроля в зависимости от расстояния на
контроль в зависимости от времени.

25

26

7

6

4

3

9

6

7

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

21

27

28

29

2

9

7

5

6

1

4

8

3

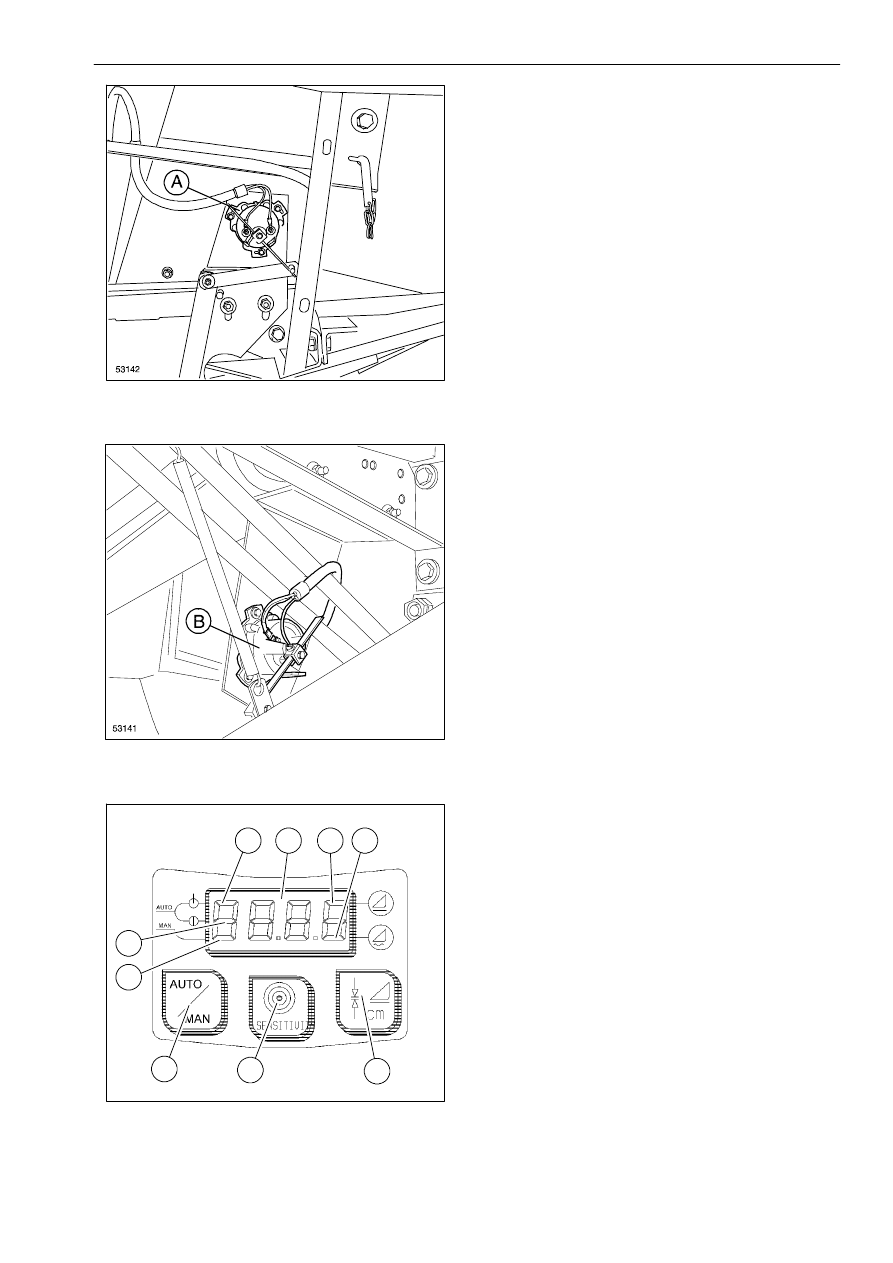

СИСТЕМА TERRA-CONTROL
Рисунки 27

÷ 32

Электронное

управление

Terra-Control

позволяет

управлять

положением

жатки

с сиденья

оператора

посредством

двух

реостатов, расположенных на правой стороне
жатки (А) и на правой стороне корпуса главного
приемного элеватора (В).

Система работает в двух режимах; при помощи
клавиши АВТОМАТИЧЕСКИЙ/РУЧНОЙ
(AUTO/MAN) (2) можно легко переключать
режимы работы.

-

РУЧНОЙ: на двухпозиционном цифровом
дисплее (1) индикация фактической высоты
скашивания в см.
Оператор выполняет регулировку жатки
вручную (сегмент 3 горит);

-

АВТОМАТИЧЕСКИЙ: жатка автоматически
возвращается в положение, сохраненное
оператором (сегмент 8 горит).
