Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 91

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

6

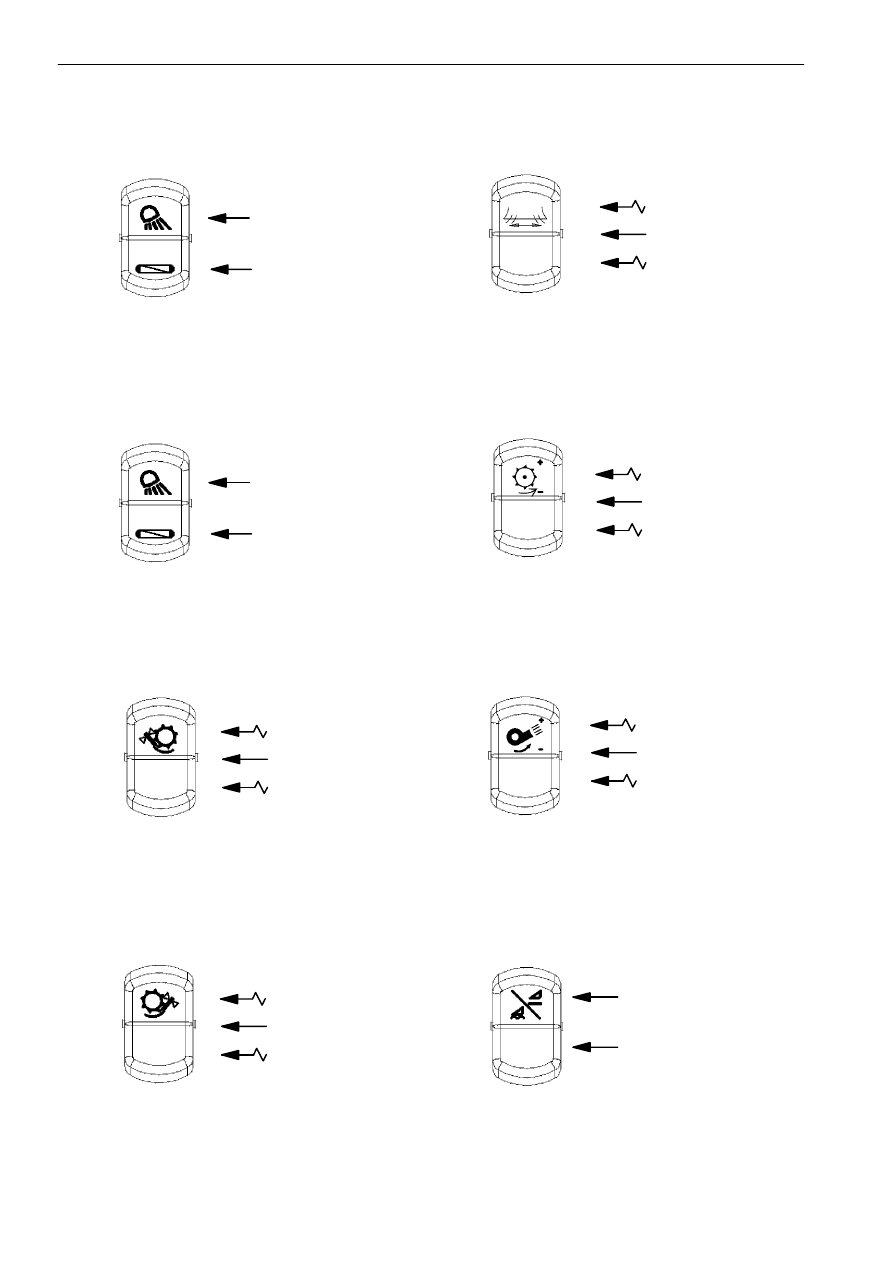

6. Переключатель внутреннего освещения

зернового бункера.

5. Переключатель

для

разблокирования

фары заднего хода;

отключить этот

переключатель

во

время

передвижения

по

дорогам

общественного пользования.

7.

Тумблер

передней

настройки

подбарабанья.

8. Тумблер задней настройки подбарабанья.

ВКЛ

ВЫКЛ

9. Тумблер

для

настройки

ширины

разбрасывания соломорезки (по запросу).

10. Тумблер

для

управления

вариатором

битера.

11. Тумблер

для

управления

вариатором

вентилятора.

12. Переключатель режимов работы жатки:

поперечное

самоустанавливание/

автоматическое регулирование по высоте.

Автоматическая
высота

Система
бокового
движения

-

+

Нейтральное
положение

ВКЛ

ВЫКЛ

-

+

Нейтральное
положение

-

+

Нейтральное
положение

-

+

Нейтральное
положение

-

+

Нейтральное
положение

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

7

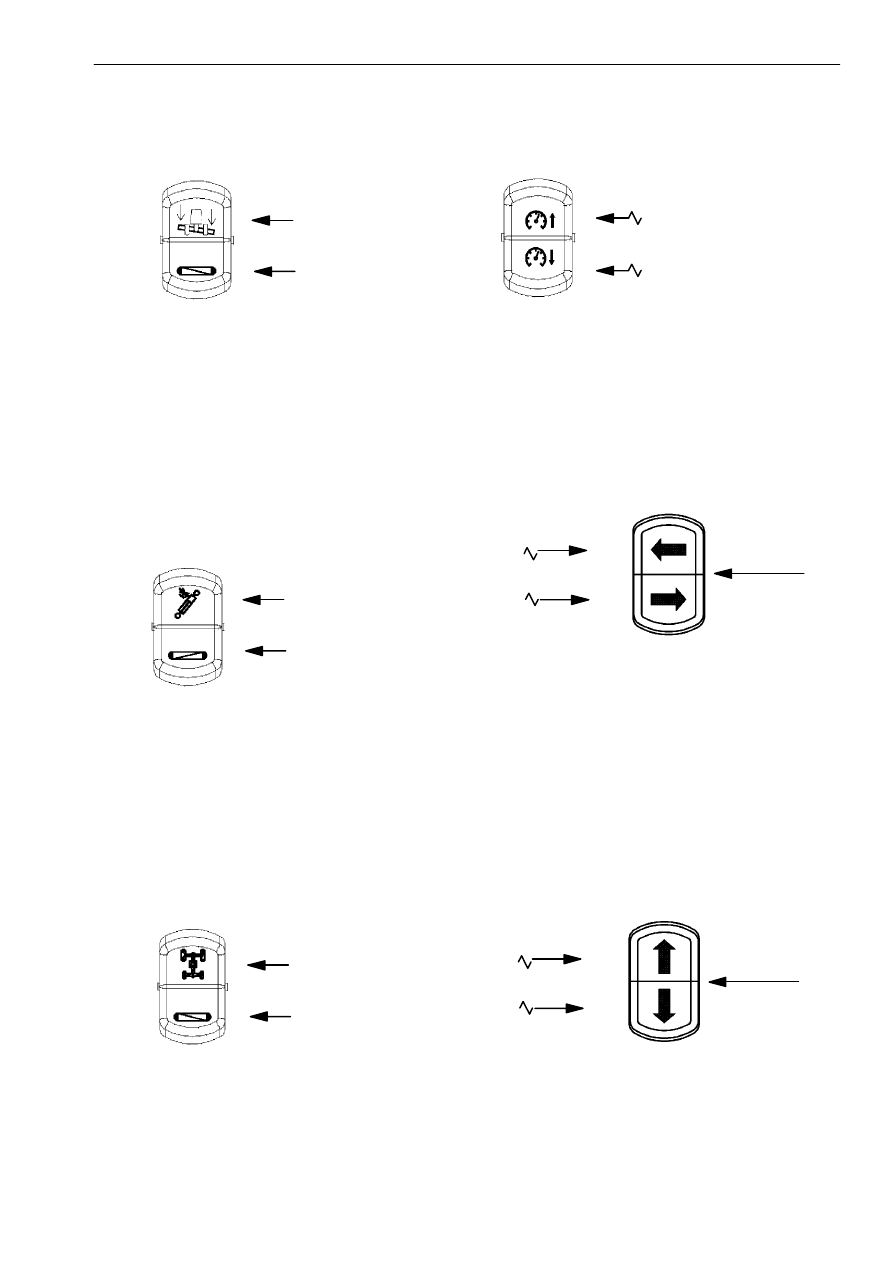

13. Переключатель GSA.

ВКЛ

ВЫКЛ

14. Переключатель вспомогательного

цилиндра жатки (по запросу).

15. Переключатель

управления

задними

ведущими

колесами (по

заказу

для

моделей 5 и 6).

16. Акселератор двигателя.

17. Тумблер

для

ручного

управления

продольным выравниванием.

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

ПОВЫШЕНИЕ
ЧАСТОТЫ ВРАЩЕНИЯ

ПОНИЖЕНИЕ
ЧАСТОТЫ ВРАЩЕНИЯ

18. Тумблер

для

ручного

управления

поперечным выравниванием.

ПРИМЕЧАНИЕ: этот

переключатель

дублирует

автоматическое

управление

продольным выравниванием.

ПРИМЕЧАНИЕ: этот переключатель дублирует

автоматическое

управление

поперечным выравниванием.

Нейтральное
положение

Правая сторона
подъем

Левая сторона
подъем

Нейтральное
положение

Опускание
подъем

Опускание
подъем

ВАЖНОЕ ЗАМЕЧАНИЕ: задний привод не
может

использоваться

на

четвертой

передаче; кроме того, он не может быть
включен/выключен во время движения
машины (эту операцию можно выполнять
только при остановленной машине).
Никогда не использовать это устройство
во время передвижения по дорогам.

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

8

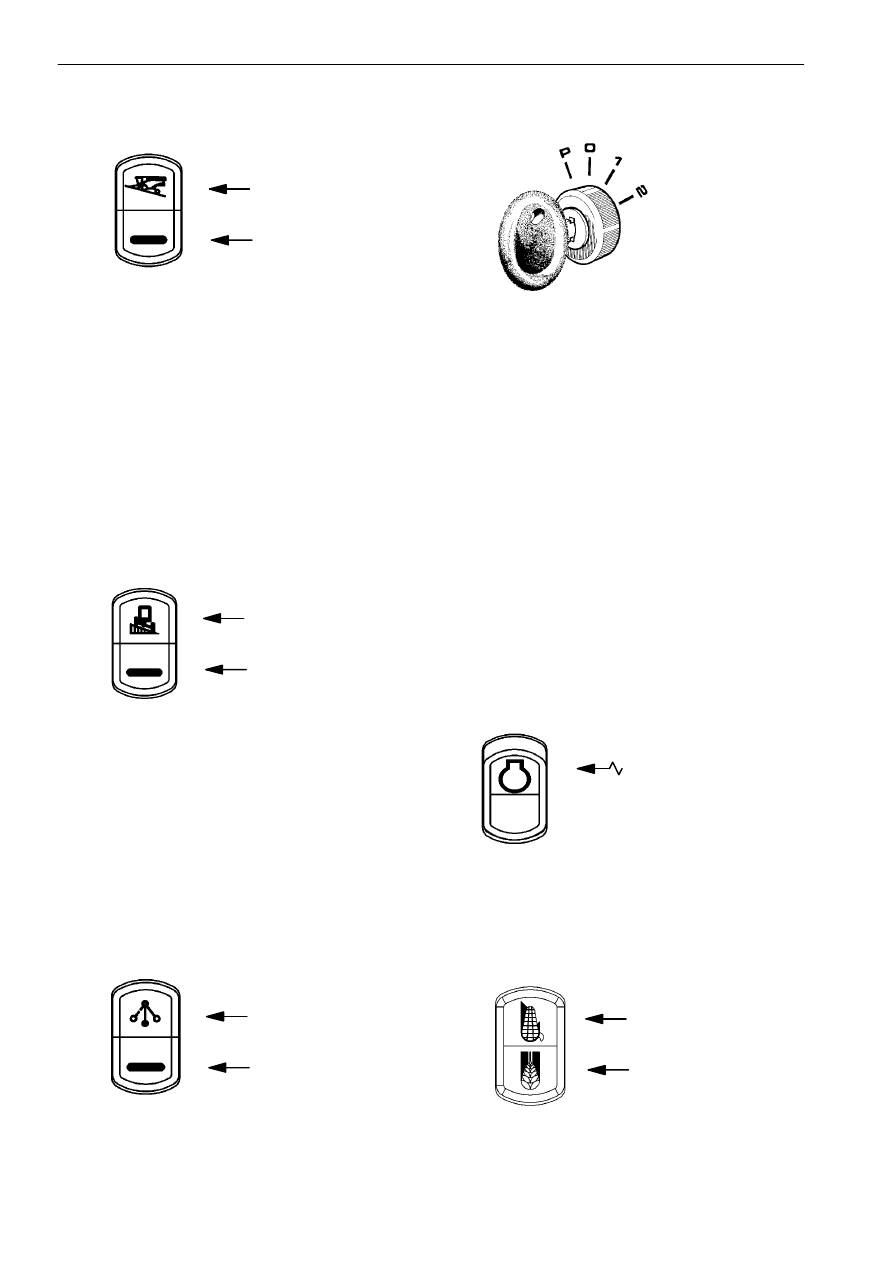

19. Переключатель

для

включения

продольного выравнивания.

ВКЛ

ВЫКЛ

20. Переключатель

для

включения

поперечного выравнивания.

24. Переключатель диагностики двигателя

22. Пусковой

выключатель

с

ключом

зажигания.

ВКЛ

ВЫКЛ

0. Отключение

электрооборудования,

за

исключением аварийных огней и кабины.
Останов двигателя

1.

Перед

зажиганием.

Управление

индикаторами, сигнальными лампами и
приборами

контроля.

Включение

напряжения

различных

электрических

цепей.

2. Запуск

двигателя (после

отпускания,

ключ

автоматически

возвращается

в

положение 1).

P. Питание

осветительного

оборудования

(ключ может быть вынут).

ВНИМАНИЕ: при повороте ключа зажигания в
положение

1

все

световые

индикаторы

разблокируются (за исключением световых
индикаторов

для

дорожных

фар)

на

несколько секунд для проверки их функции.

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

21. Переключатель

для

разблокирования

управления поперечным и продольным
выравниванием.

25. Кулисный переключатель отображения

состояния переднего и заднего отверстий
стандартного подбарабанья (пшеница или
кукуруза).

КУКУРУЗА

ПШЕНИЦА

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

9

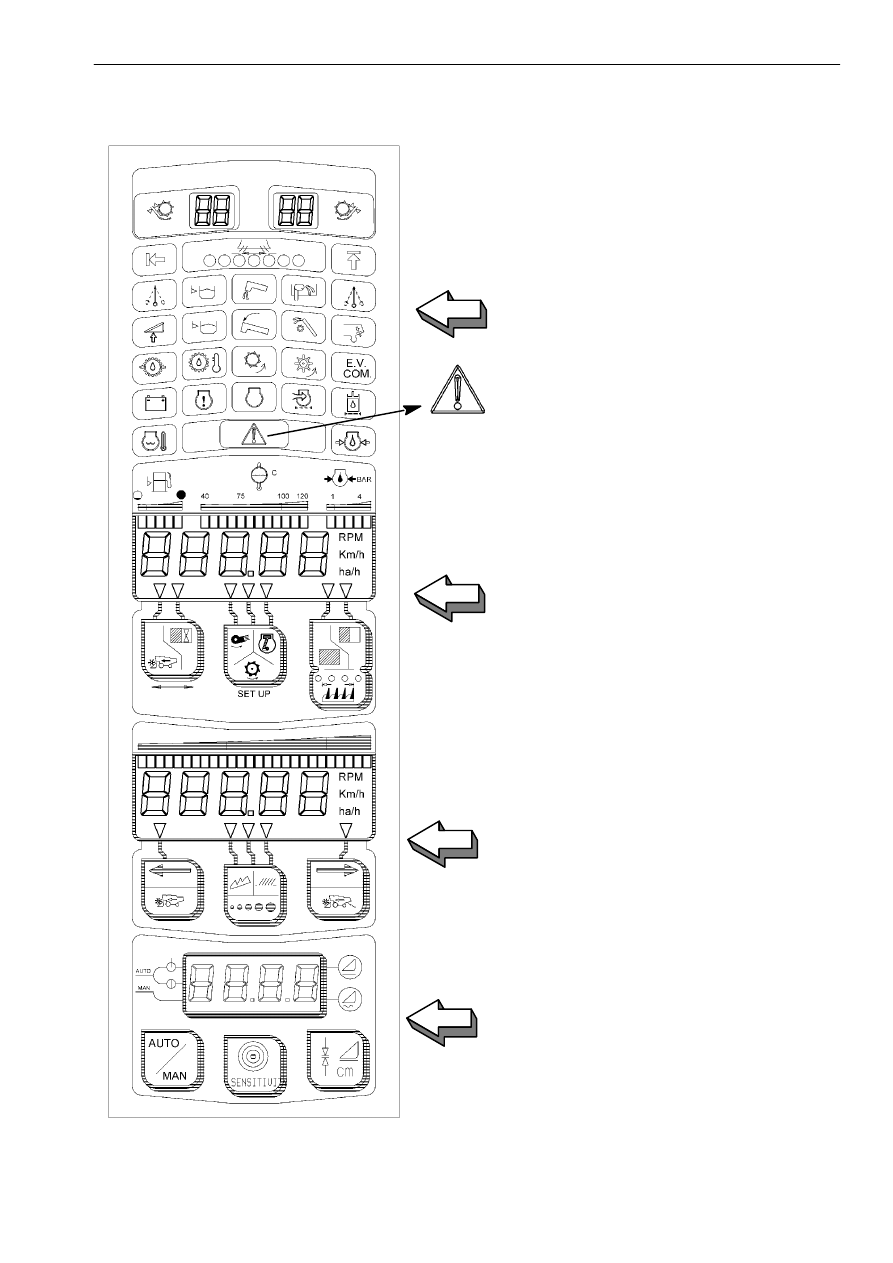

AGRITRONICPLUS

МНОГОФУНКЦИОНАЛЬНЫЕ

СВЕТОВЫЕ

ИНДИКАТОРЫ
Эти

индикаторы

предусмотрены

для

контроля 28 различных функций машины:
четыре из них не используются в моделях 5
и 6, так как они

предназначены для

использования в моделях AL.

БОРТОВОЙ КОМПЬЮТЕР
Выдает данные по 12 различным позициям,
касающимся

работы

и

характеристик

комбайна.

МОНИТОР КОНТРОЛЯ ХАРАКТЕРИСТИК
Выдает информацию о величине потерь зерна
и скорости переднего хода машины.

УСТРОЙСТВО TERRA-CONTROL
Это устройство отображает фактическую
высоту

скашивания

и

автоматически

управляет положением жатки.

Это устройство состоит из четырех блоков:

ПРЕДСТАВЛЕННЫЙ

ЗДЕСЬ

ИНДИКАТОР

ОБЩЕЙ НЕИСПРАВНОСТИ СБЛОКИРОВАН
СО ЗВУКОВЫМ СИГНАЛОМ; ЕСЛИ ДАННЫЙ
ИНДИКАТОР

АКТИВЕН,

НЕОБХОДИМО

ВЫЯВИТЬ КОМПОНЕНТ, КОТОРЫЙ ПРИВЕЛ
К СРАБАТЫВАНИЮ СИГНАЛИЗАЦИИ.
ПОИСК

НЕИСПРАВНОСТИ

ОБЛЕГЧАЕТСЯ

БЛАГОДАРЯ

ОДНОВРЕМЕННОМУ

ВКЛЮЧЕНИЮ

СИМВОЛА,

СООТВЕТСТВУЮЩЕГО

НАРУШЕННОЙ

ФУНКЦИИ.
ОСТАНОВИТЬ

МАШИНУ

И

УСТРАНИТЬ

НЕИСПРАВНОСТЬ.
