Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 90

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

2

ОРГАНЫ УПРАВЛЕНИЯ И ПРИБОРЫ

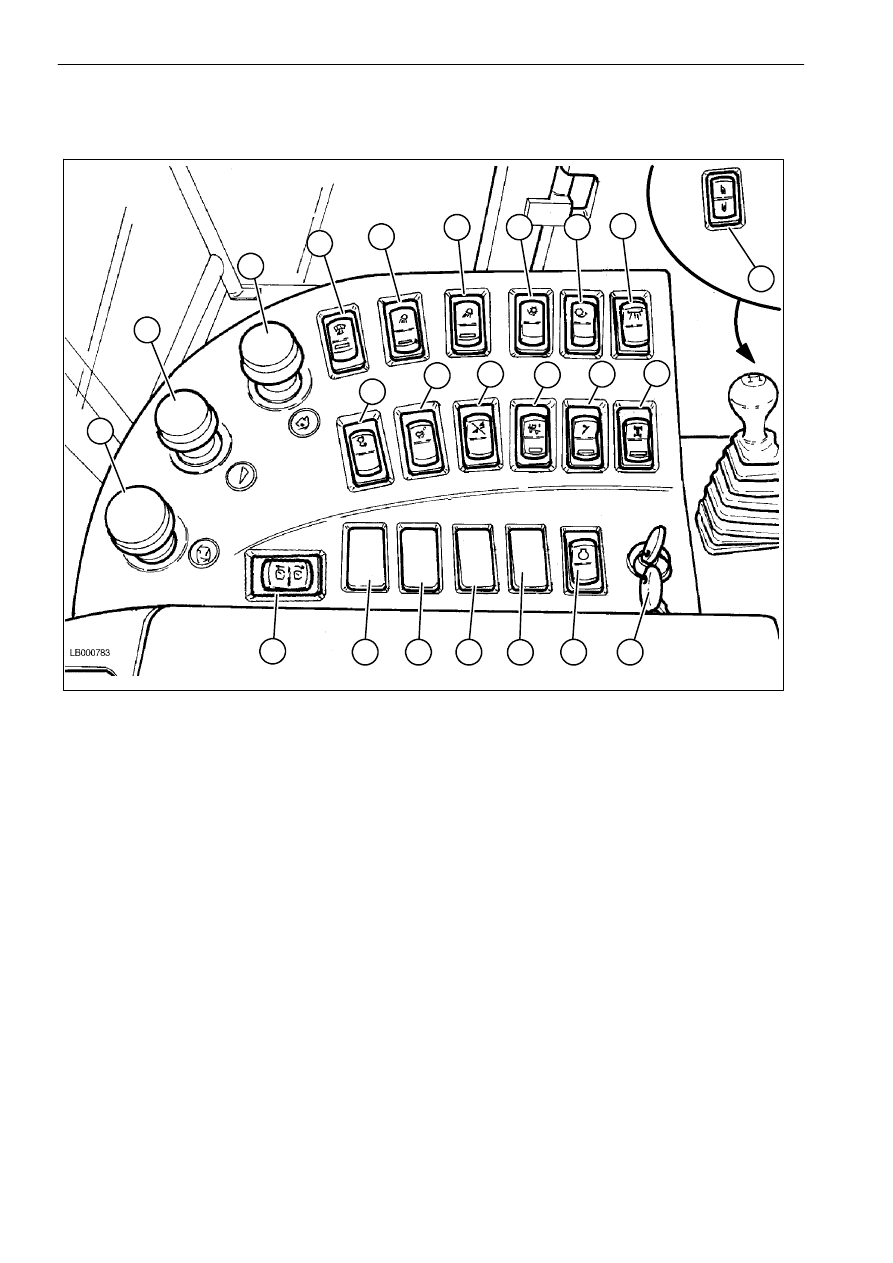

ПАНЕЛЬ ПРИБОРОВ (модели 5 и 6)

1

1

3

4

5

6

7

8

9

10

11

16

20

23

18

19

12

13

14

15

24

22

25

2

1.

Кнопка управления разгрузочным шнеком.

2. Кнопка управления питателем.

3. Переключатель

управления

молотилкой

и соломорезкой (если находится в рабочем
положении).

4. Переключатель для отключения органов

управления,

расположенных

на

рычаге

точного управления.

5. Переключатель для выключения фонаря

заднего хода.
Должен быть отключен при движении по
дорогам общественного пользования.

6. Переключатель

внутреннего

освещения

зернового бункера.

7.

Тумблер передней настройки подбарабанья.

8. Тумблер задней настройки подбарабанья.

9. Тумблер

для

настройки

ширины

разбрасывания соломорезки (по запросу).

10. Тумблер для управления вариатором битера.

11. Тумблер

для

управления

вариатором

вентилятора.

12. Переключатель режимов работы жатки:

поперечное

самоустанавливание/

автоматическое регулирование по высоте.

13. Переключатель GSA.

14. Переключатель вспомогательного цилиндра

жатки (по запросу).

15. Переключатель

включения

заднего

привода (по запросу).

16. Акселератор двигателя.

18. Не используется.

19. Не используется.

20. Не используется.

22. Пусковой выключатель двигателя с ключом

зажигания.

23. Не используется.

24. Переключатель диагностики двигателя

25. Кулисный

переключатель

отображения

состояния переднего и заднего отверстий
стандартного подбарабанья (пшеница или
кукуруза).

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

3

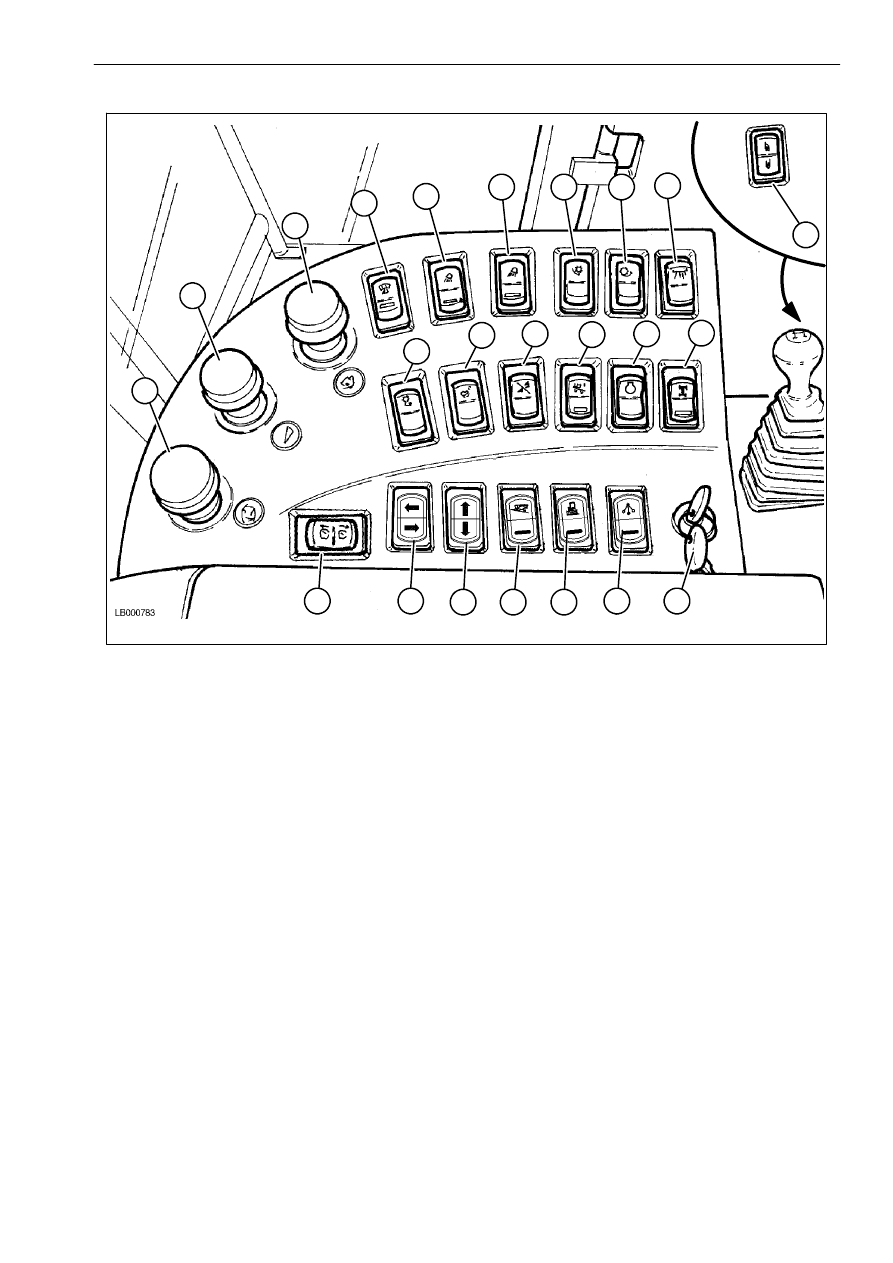

ПАНЕЛЬ ПРИБОРОВ (модели 5AL и 6AL) - Рис. 2

2

1

2

3

4

5

6

7

8

9

10

11

16

20

17

18

19

12

13

24

15

21

22

25

1.

Кнопка управления разгрузочным шнеком.

2. Кнопка управления питателем.

3. Переключатель

управления

молотилкой

и соломорезкой (если находится в рабочем
положении).

4. Переключатель для отключения органов

управления,

расположенных

на

рычаге

точного управления.

5. Переключатель для выключения фонаря

заднего хода.
Должен быть отключен при движении по
дорогам общественного пользования.

6. Переключатель

внутреннего

освещения

зернового бункера.

7.

Тумблер передней настройки подбарабанья.

8. Тумблер задней настройки подбарабанья.

9. Тумблер

для

настройки

ширины

разбрасывания соломорезки (по запросу).

10. Тумблер для управления вариатором битера.

11. Тумблер

для

управления

вариатором

вентилятора.

12. Переключатель режимов работы жатки:

поперечное

самоустанавливание

/автоматическое регулирование по высоте.

13. Переключатель GSA.
15. Переключатель заднего привода.

16. Акселератор двигателя.

17. Тумблер

для

ручного

управления

продольным выравниванием.
ПРИМЕЧАНИЕ:

этот

переключатель

дублирует

автоматическое

управление

продольным выравниванием.

18. Тумблер

для

ручного

управления

поперечным выравниванием.
ПРИМЕЧАНИЕ:

этот

переключатель

дублирует

автоматическое

управление

поперечным выравниванием.

19. Переключатель для включения продольного

выравнивания.

20. Переключатель для включения поперечного

выравнивания.

21. Переключатель

для

разблокирования

управления

поперечным

и

продольным

выравниванием.

22. Пусковой выключатель двигателя с ключом

зажигания.

24. Переключатель диагностики двигателя

25. Кулисный

переключатель

отображения

состояния переднего и заднего отверстий
стандартного подбарабанья (пшеница или
кукуруза).

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

4

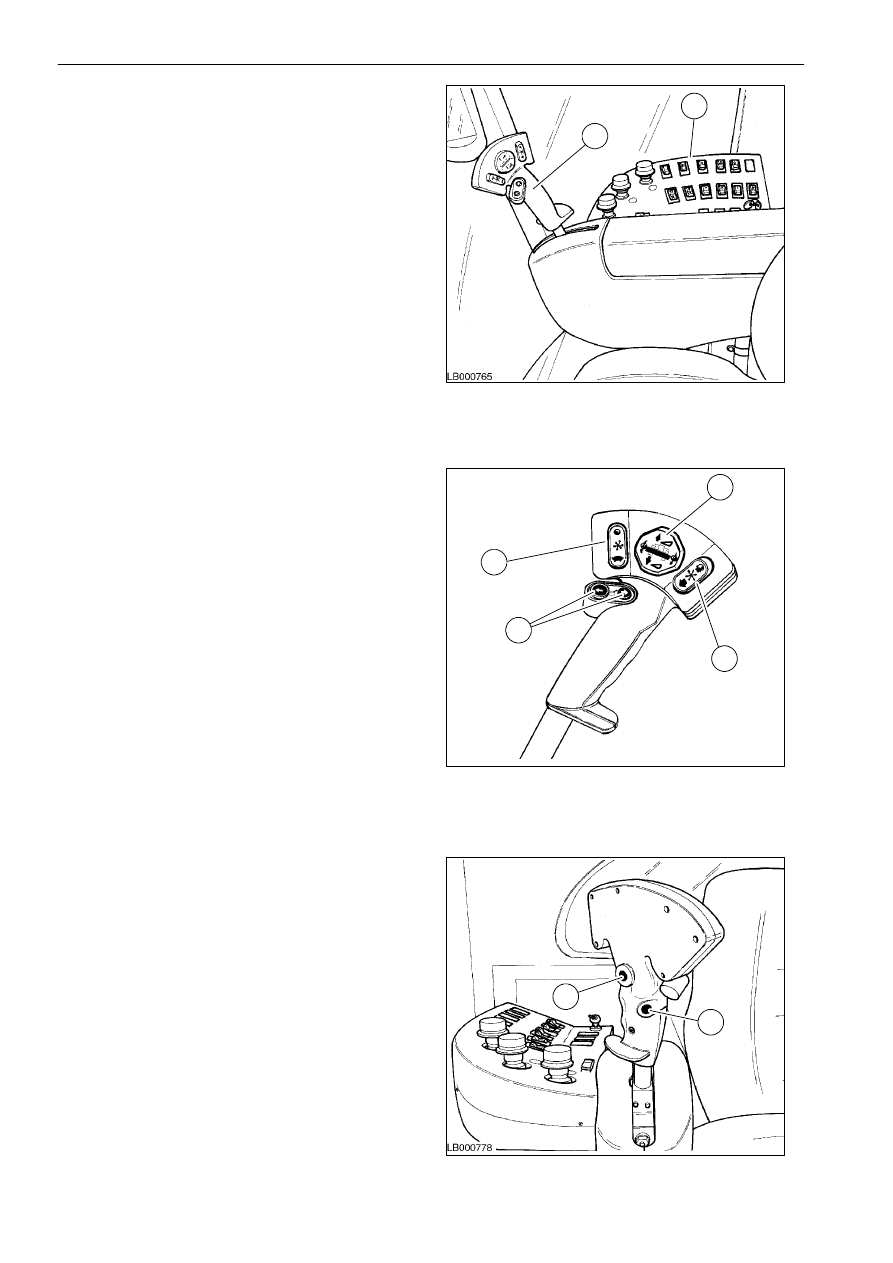

МНОГОФУНКЦИОНАЛЬНЫЙ РЫЧАГ

Многофункциональный

рычаг (1)

и

пульт

управления (2)

расположены

на

правом

подлокотнике сиденья оператора.

Рычаг (1) управляет направлением движения и
скоростью машины:

-

вперед = движение вперед и повышение
скорости;

-

назад = задний ход и повышение скорости
заднего хода, со звуковым сигналом.

На рычаге (1) находятся также переключатели
для управления многими другими функциями:

переключатель (3)

для

управления

подъемом

/

опусканием

и

поперечной

самоустановкой жатки, в ручном режиме:

-

вверх = подъем жатки

-

вниз = опускание жатки

-

влево = перемещение жатки против
часовой стрелки

-

вправо = перемещение жатки по часовой
стрелке

ПРИМЕЧАНИЕ: если активно поперечная
самоустановка

жатки (включена

система

Terra-Control), при помощи вышеуказанных
кнопок

можно

выполнять

следующие

функции управления:
вверх = отключение системы Terra-Control
вниз = включение системы Terra-Control.

Переключатель (4)

для

управления

вариатором частоты вращения мотовила:

-

вверх = повышение частоты вращения

-

вниз = понижение частоты вращения.

Переключатель (5)

для

управления

вертикальным положением мотовила:

-

вверх = подъем

-

вниз = опускание.

Кнопки (6) для управления разгрузочной
трубой:

-

левая = отключение

-

правая = включение.

Кнопка (7)

для

управления

движением

мотовила вперед.

Кнопка (8)

для

управления

движением

мотовила назад.

3

4

5

4

3

5

6

1

2

7

8

РАЗДЕЛ 55 - ЭЛЕКТРИЧЕСКИЕ СИСТЕМЫ

5

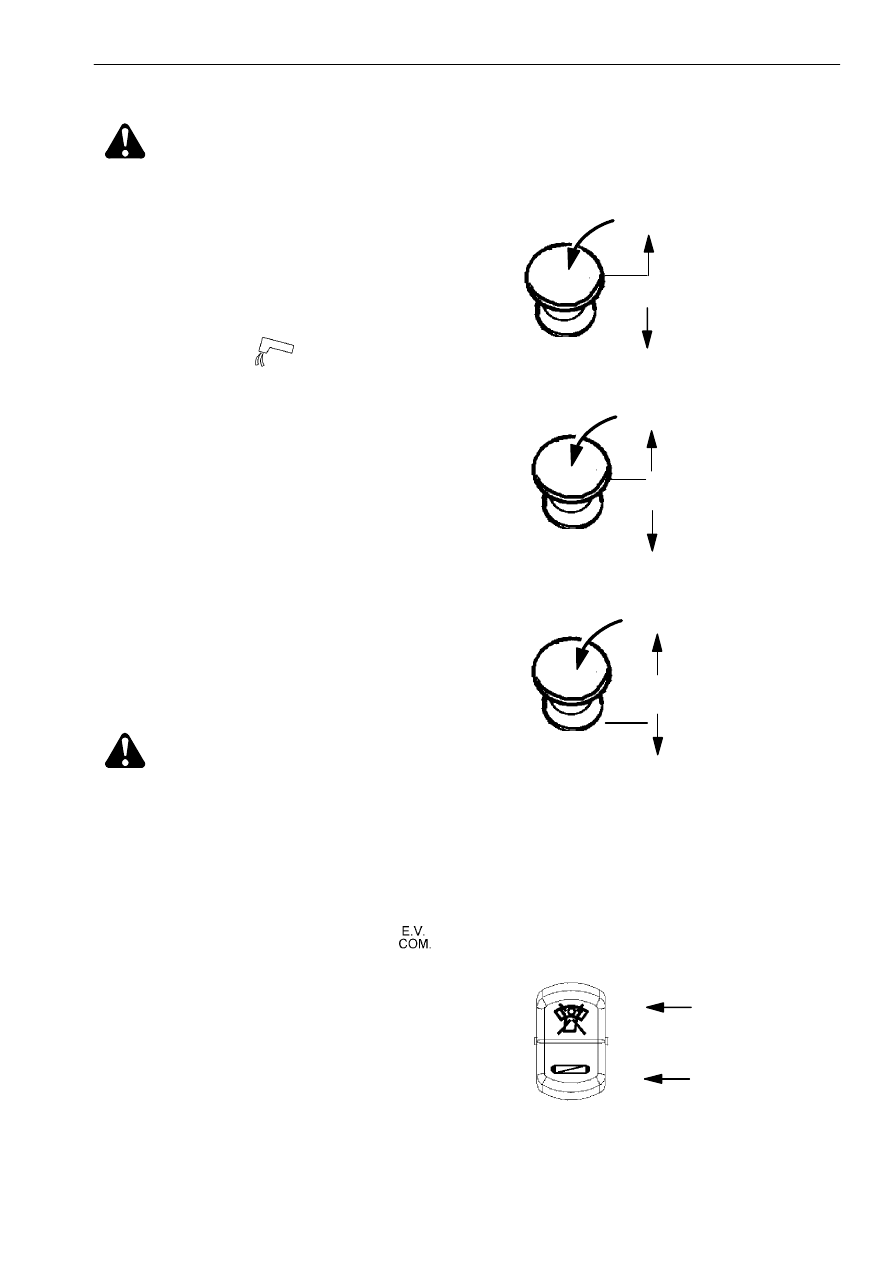

ПЕРЕКЛЮЧАТЕЛИ

ОПАСНО: в целях безопасности, если
один из трех переключателей (1, 2 и 3)
разблокирован,

пуск

двигателя

невозможен.
Отключить случайно активированный орган
управления, затем запустить двигатель.

1.

Переключатель

разгрузчика

бункера;

разблокируется нажатием верхней желтой
части

и

вытягиванием

наверх

нижнего

черного фланца.
Если этот орган управления разблокирован,

на Agritronicplus

загорается красная

сигнальная лампочка.

2. Переключатель питателя; разблокируется

нажатием

верхней

желтой

части

и

вытягиванием

наверх

нижнего

черного

фланца.

3. Переключатель питателя и соломорезки;

разблокируется нажатием верхней желтой
части

и

вытягиванием

наверх

нижнего

черного фланца.

ПРЕДУПРЕЖДЕНИЕ:

если

комбайн

оборудован

соломорезкой,

и

соответствующие

разблокирующие

отражатели находятся в рабочем положении,
приведением в действие этого переключателя
производится также пуск ротора соломорезки.

ПРИМЕЧАНИЕ:

при

включении/отключении

вышеуказанных переключателей на несколько

секунда загорается красный индикатор
После окончания работы световой индикатор
должен погаснуть. Если индикатор горит, то в
гидравлической системе все еще присутствует
давление.

4. Переключатель для отключения органов

управления на рукоятке рычага точного
управления;

разблокировать

этот

переключатель во время передвижения
по дорогам.

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

+

=

+

=

ВКЛ

ВЫКЛ

+

=

ВЫКЛ

ВКЛ
