РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

12

АВТОМАТИЧЕСКАЯ СИСТЕМА КЛИМАТ-КОНТРОЛЯ

КАБИНЫ

Базовое

исполнение

кабины

включает

автоматическое

кондиционирование

воздуха

и систему обогрева.

Благодаря

панорамному

лобовому

стеклу

и форме кабины обеспечивается полный обзор
обрабатываемого поля.

В окна кабины вставлены атермальные стекла
для улучшения изоляции от внешней среды
и повышения

эффективности

системы

кондиционирования.

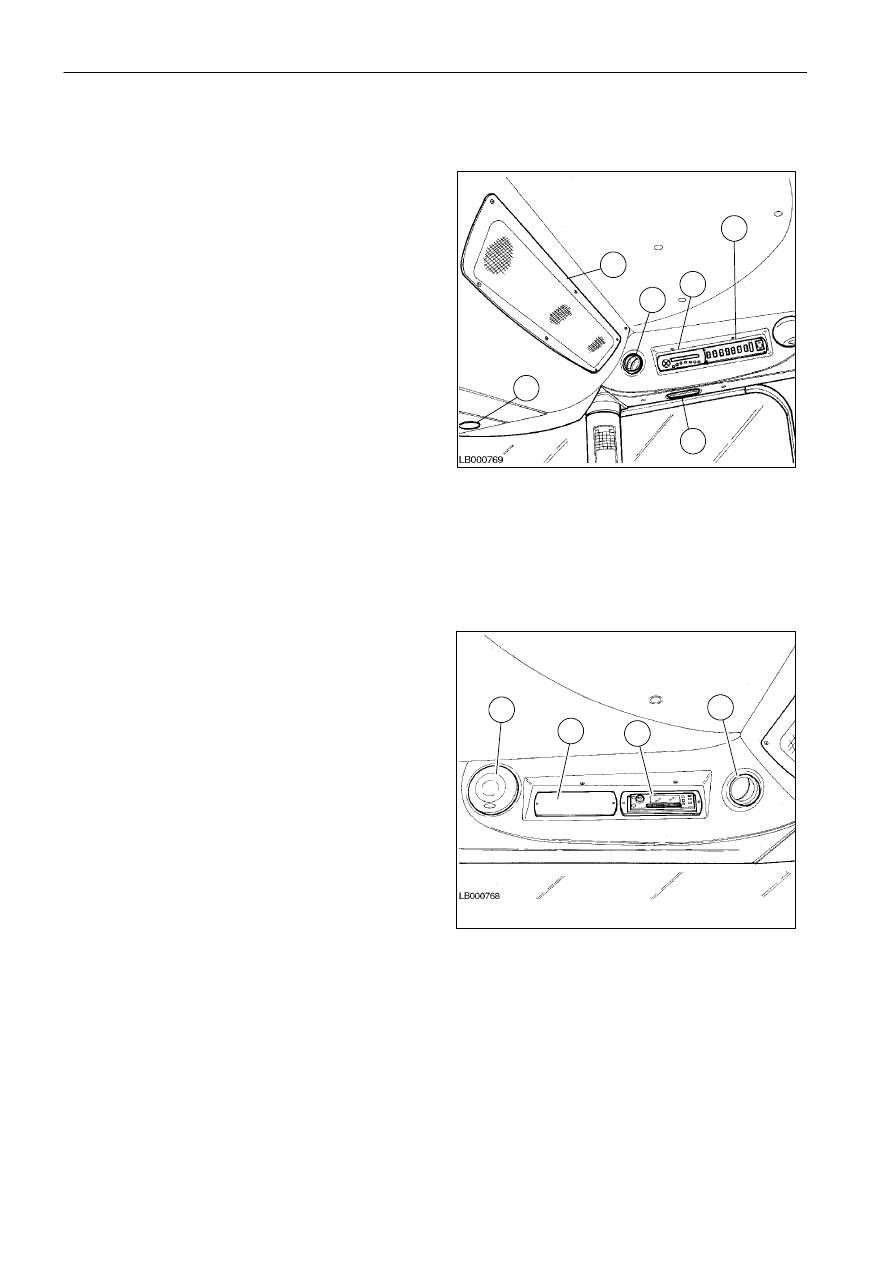

На крыше кабины находятся:

1. панель (1), закрывающая рециркуляционный

воздухоочиститель, узел испарителя и узел
подогревателя.

2. шесть

вентиляционных

каналов

(2)

для

проветривания, с регулируемыми выходами;

3. центральный

блок

(3)

для

управления

интенсивностью

и

температурой

потока

воздуха, проходящего через вентиляционные
отверстия;

4. панель с кнопками (4) для управления фарами,

вращающимися маячками, стеклоочистителем/
омывателем лобового стекла и зеркалами
заднего вида;

5. лампа для чтения (5);

6. радио (6) с соответствующими динамиками (7);

радио (6) поставляется по запросу;

7. отсек

(8)

для

установки

передающего/

приемного устройства.

22

1

2

2

3

4

5

2

6

7

8

23

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

13

СИДЕНЬЕ ОПЕРАТОРА жРисунки 24 и 25

ОПАСНО: для правильного управления
машиной во время движения по дорогам

и работы

в

поле

оператор

должен

находиться насиденье опера

тора(опера

тор не

может вести машину в положении стоя).

ПРИМЕЧАНИЕ:

комбайны

с

серийными

номерами, которые начинаются от указанных
ниже, оснащены следующей функцией: если

оператор покидает сиденье во время работы

машины, то по истечении 5 секунд выключается
жатка

и

оборудование

разгрузки

зернового

бункера, а еще через 3 секунды (в общей
сложности 8 секунд) отключается молотилка.

5 - серийный номер 552310059
5AL - серийный номер 552410035

6 - серийный номер 563010060

6AL - серийный номер 563410035

Сиденье покрыто огнестойкой тканью и может

быть

отрегулировано

в

соответствии

с

физическими особенностями и практическими

потребностями оператора.

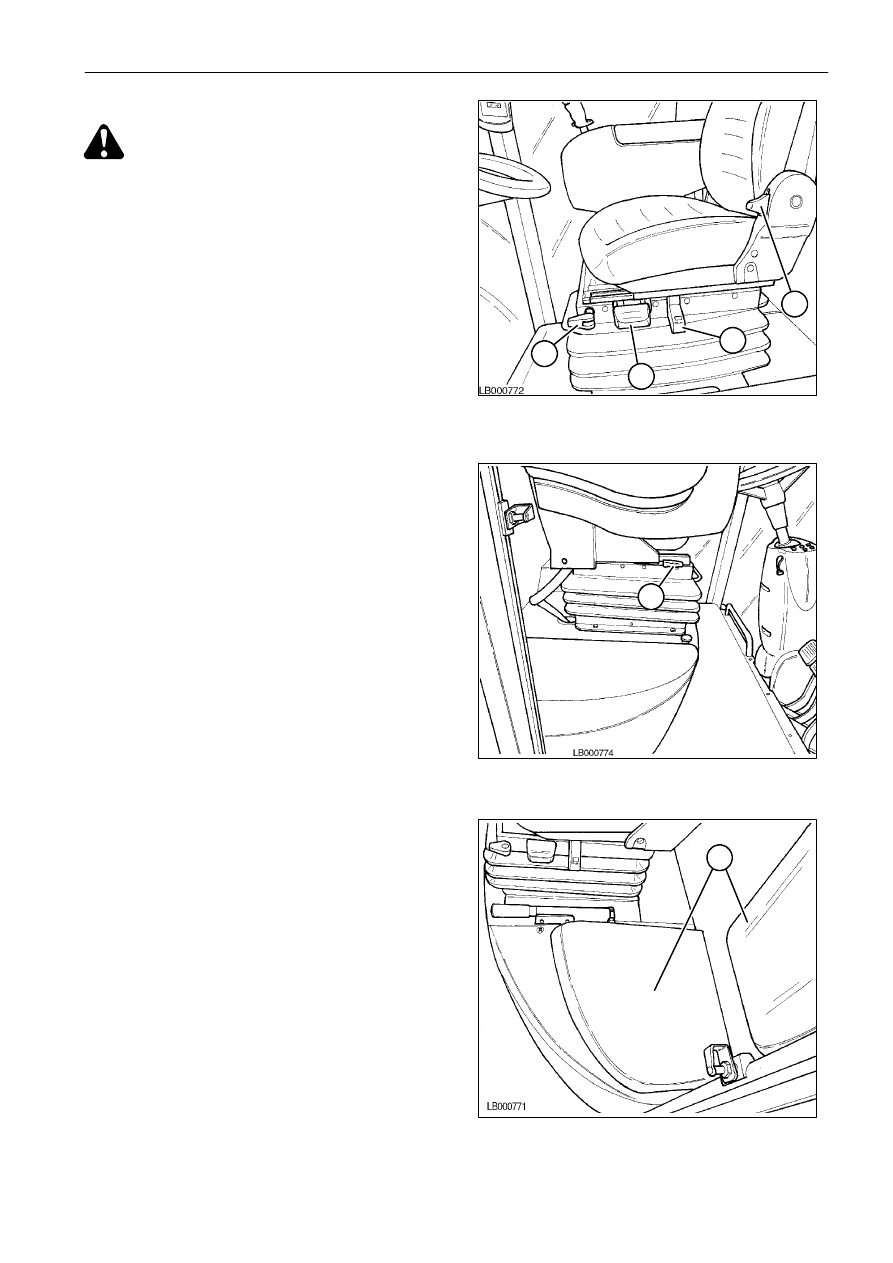

Возможны следующие основные регулировки:
1. изменение угла наклона спинки сиденья;

рычагом (1).

2. Регулировка

нагрузки

на

сиденье

в

зависимости от веса оператора; для этого
слегка переместить вверх или вниз рычаг (2).
Нагрузка

на

сиденье

отрегулирована

правильно, если контрольный индикатор (3)
полностью зеленый.

3. Высота сиденья; регулируется пневматически,

для

чего

полностью

вытянуть

вверх

или

полностью отжать вниз рычаг (2); отпустить
рычаг, когда будет достигнута требуемая высота.

4. Положение сиденья относительно его опоры;

чтобы обеспечить возможность небольших
перемещений сиденья относительно опоры,
повернуть рычаг (4) назад, выбрать нужное
положение

сиденья

и

зафиксировать

поворотом рычага (4) вперед.

5. Продольное положение сиденья; регулируется

рычагом (5). Поднять рычаг, выбрать нужное
положение сиденья и отпустить рычаг (5).

СИДЕНЬЕ ДЛЯ ОБУЧЕНИЯ Рис. 26

Слева

от

сиденья

оператора

находится

дополнительное сиденье (1), которое можно

использовать для одного лица, проходящего
обучение

во

время

уборочных

работ,

не использовать сиденье для других лиц.

Во

время

движения

комбайна

по

дорогам

разрешается

перевозка

на

дополнительном

сиденье

одного

лица,

участвующего

в

сельскохозяйственных работах, только если это

предусмотрено государственными инструкциями
и в официальном разрешении на движение по

дорогам указано на возможность перевозки

дополнительного лица.

24

1

1

5

3

4

2

25

26

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

14

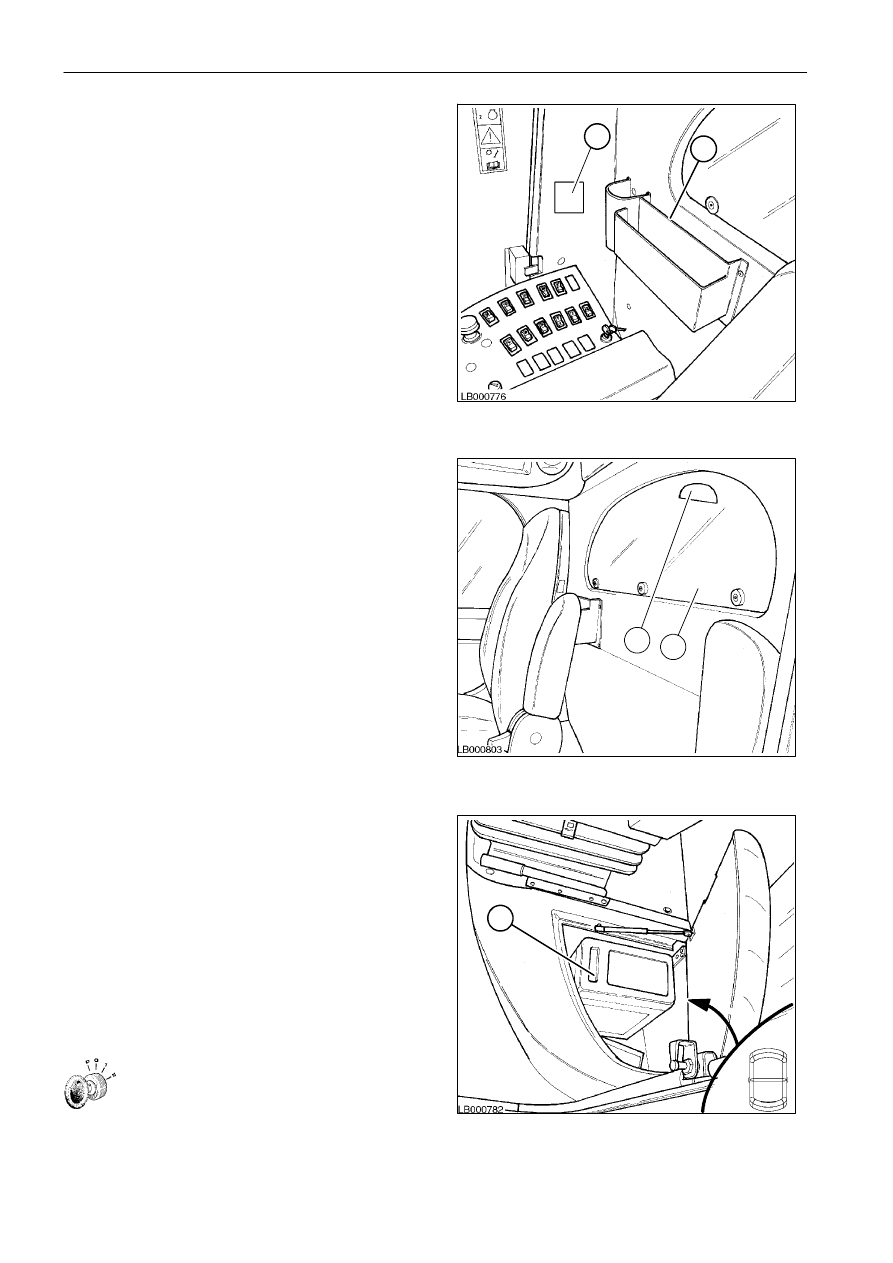

ОТСЕК ДЛЯ ДОКУМЕНТОВ Рис. 27

Справа от сиденья оператора имеется крупный
отсек для документов (1).

Просьба хранить настоящее руководство в этом
отсеке для удобного доступа.

Второй

металлической

ящик

для

мелких

инструментов

находится на

правой

стороне

машины (рядом с огнетушителем).

На правой стенке кабины находится держатель
для

напитков

(2),

который

можно

легко

складывать, если он не используется.

ЗАДНЕЕ СТЕКЛО КАБИНЫ Рис. 28

На задней стенке кабины находится окно (1) для
контроля зернового бункера.

Для очистки окошка его можно легко откинуть,
если потянуть на себя ручку (2).

ХОЛОДИЛЬНИК Рис. 29

Холодильник

для

продуктов

и

напитков

расположен под сиденьем пассажира (1).

Холодильник

оснащен

небольшим

переключателем,

который

находится

на

наружной задней стороне; нажатием на верхнюю
часть переключателя холодильник включается,
нажатием на нижнюю часть жвыключается.

При необходимости холодильник можно вынуть из
отсека, для чего нужно вытянуть его наверх.

ВАЖНОЕ

ЗАМЕЧАНИЕ:

Устройство

можно

включить, только если ключ зажигания находится

в положении 1.

27

28

29

1

1

1

2

1

0

2

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

15

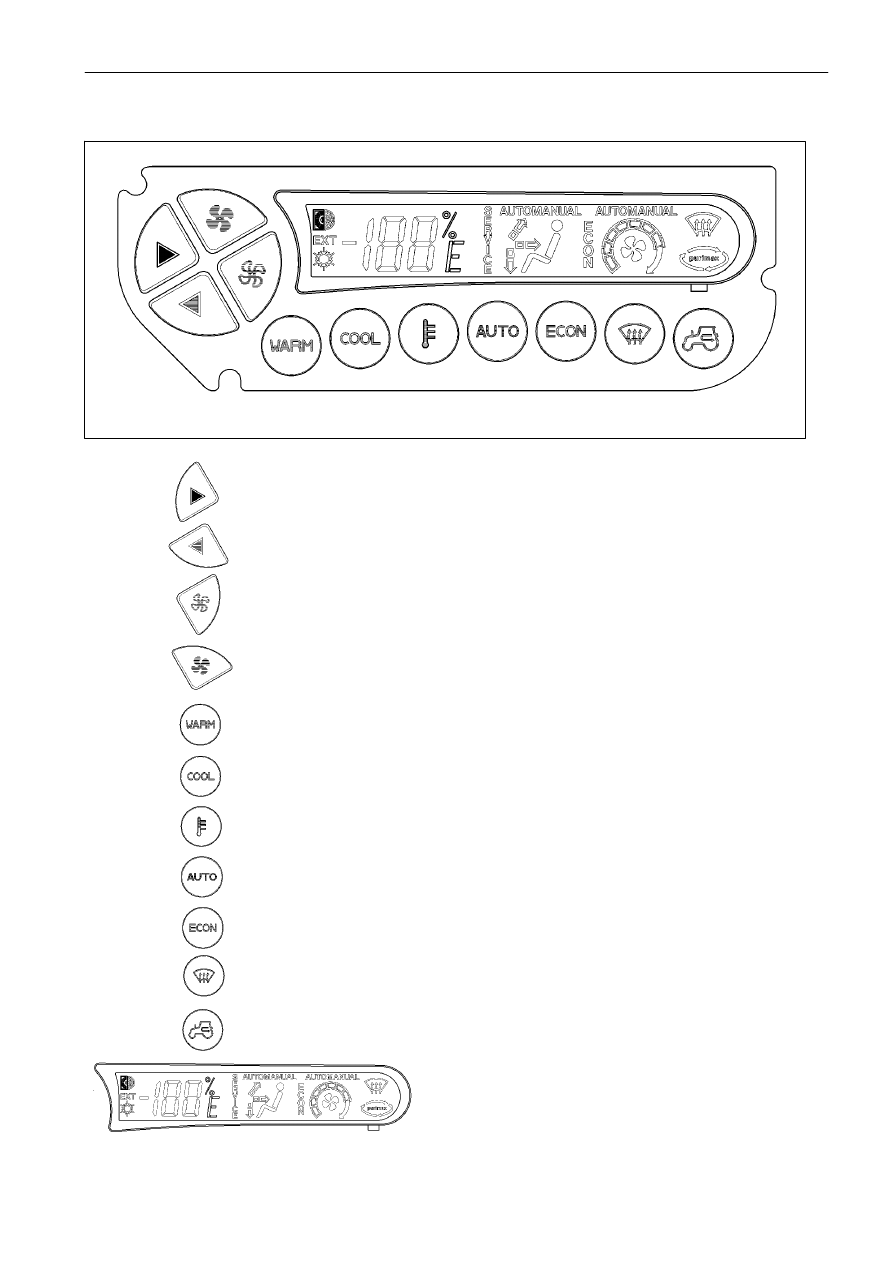

Красная клавиша для повышения температуры

Синяя клавиша предназначена для понижения температуры

Дисплей

Клавиша уменьшения частоты вращения вентилятора

Клавиша уменьшения частоты вращения вентилятора

Клавиша рециркуляции воздуха

Клавиша размораживания

Клавиша автоматической функции

Клавиша наружной температуры

Клавиша быстрого охлаждения

Клавиша быстрого нагрева

Клавиша экономного режима (позволяет отключить
компрессор, сохраняя все остальные функции)

ЦЕНТРАЛЬНЫЙ БЛОК ДЛЯ УПРАВЛЕНИЯ ОБЪЕМОМ И ТЕМПЕРАТУРОЙ ВОЗДУШНОГО ПОТОКА
