Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 84





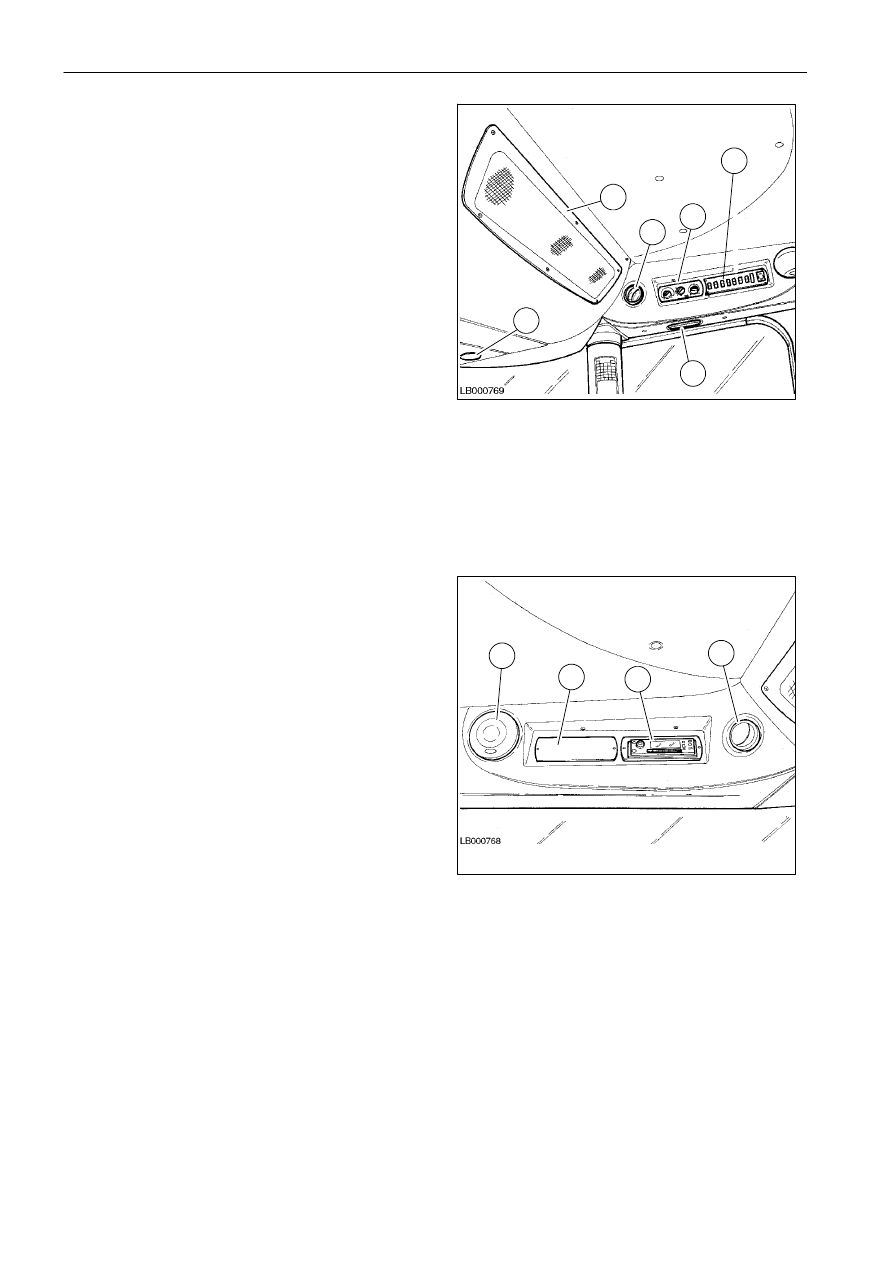

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

4

Кабина

Базовое исполнение кабины включает систему
кондиционирования воздуха и систему обогрева.

Благодаря

панорамному

лобовому

стеклу

и форме кабины обеспечивается полный обзор
обрабатываемого поля.

В окна кабины вставлены атермальные стекла
для улучшения изоляции от внешней среды
и повышения

эффективности

системы

кондиционирования.

На крыше кабины находятся:

1. панель (1), закрывающая рециркуляционный

воздухоочиститель, узел испарителя и узел
подогревателя.

2. шесть

вентиляционных

каналов

(2)

для

проветривания, с регулируемыми выходами;

3. панель

кнопок

(3)

для

управления

интенсивностью

и

температурой

потока

воздуха, проходящего через вентиляционные
отверстия;

4. панель с кнопками (4) для управления фарами,

вращающимися маячками, стеклоочистителем/
омывателем лобового стекла и зеркалами
заднего вида;

5. лампа для чтения (5);

6. радио (6) с соответствующими динамиками (7);

радио (6) поставляется по запросу;

7. отсек

(8)

для

установки

передающего/

приемного устройства.

8. Гнездо установки дополнительного радио

4

1

3

4

5

5

6

7

8

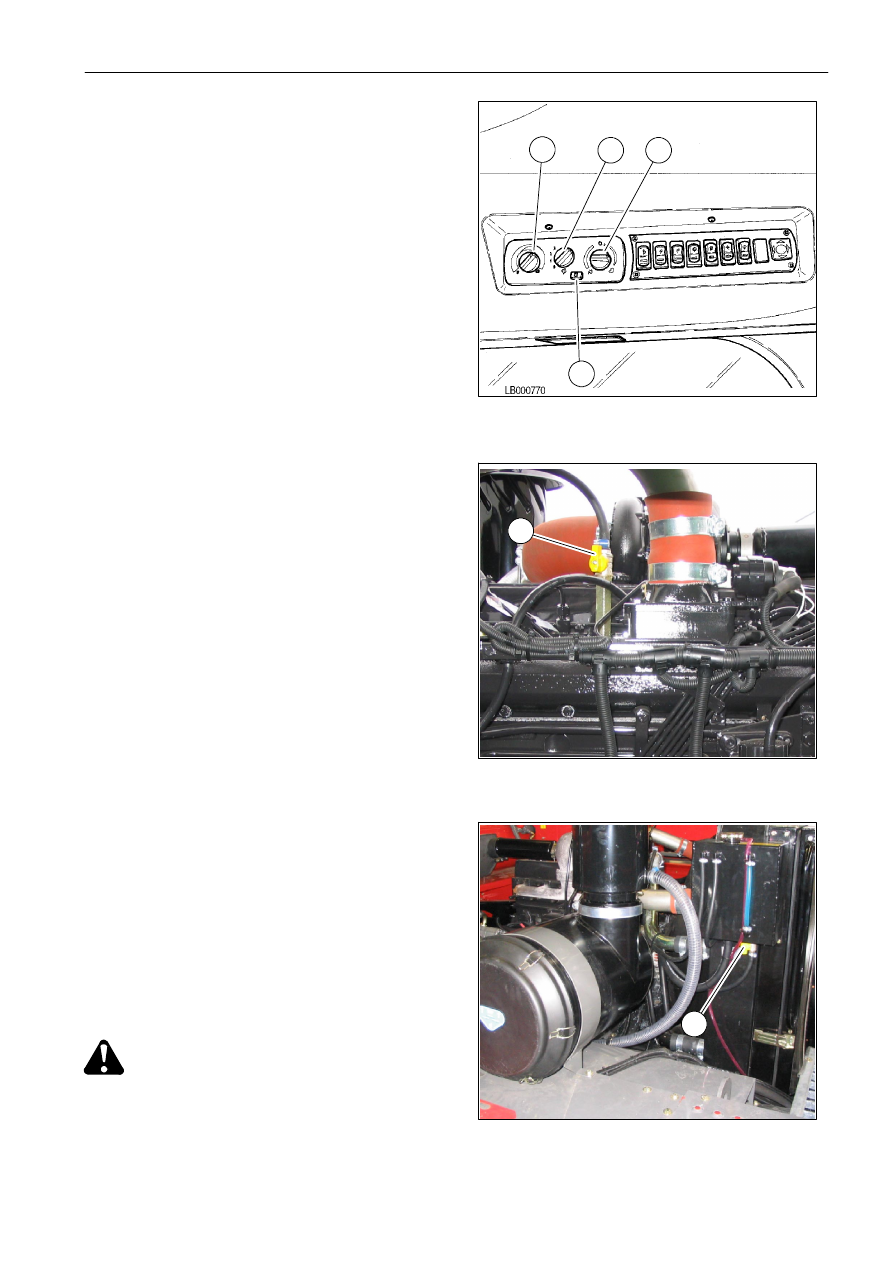

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

5

СИСТЕМА КОНДИЦИОНИРОВАНИЯ
ВОЗДУХА

Для

включения

системы

кондиционирования

выполните следующие действия:
1. нажмите кнопку (1) для включения питания

компрессора.

2. Выберите частоту вращения вентилятора при

помощи переключателя (2).

3. Отрегулируйте поток воздуха, проходящий

через испаритель, при помощи рукоятки (3).
Если

необходимо

только

осушить

воздух

в кабине, установите рукоятку (3) в среднее
положение,

при

этом

поток

воздуха,

проходящий через нагреватель, будет равен
потоку

воздуха,

проходящему

через

испаритель.

4. Выберите источник воздуха; при повороте

рукоятки

по

часовой

стрелке

(4)

воздух

подается снаружи, при повороте рукоятки (4)
против

часовой

стрелки

включается

рециркуляция воздуха в кабине.

ПОВЫШЕНИЕ ДАВЛЕНИЯ

Избыточное давление внутри кабины создается
вентилятором

(2)

для

предотвращения

проникновения пыли.
Система поддержания избыточного давления
является

эффективной,

только

если

двери

кабины закрыты и в кабине обеспечивается
максимально возможная герметичность.
Исключительно важно не открывать дверь для
доступа или аварийную дверь во время работы
машины или при запыленной внешней среде.

ПРИМЕЧАНИЕ:

каждый

день

производить

вакуумную

очистку

внутренних

компонентов

кабины и очищать окружающую среду, насколько
это возможно.

ОБОГРЕВ

Откройте вентиль (6) на двигателе и вентиль (7),
расположенный в задней части радиатора.
Включить электровентилятор (2).
Обогрев

кабины

включается

при

помощи

рукоятки (3).

ВАЖНОЕ

ЗАМЕЧАНИЕ:

системане

может

исправно работать, если не очищены фильтры
и отсутствует воздушный поток.

ОПАСНО:работы

по

ремонту

или

техническому обслуживанию, требующие
опорожнения

и

заправки

системы,

должны проводиться

квалифицированным

персоналом.

6

7

8

3

6

7

1

4

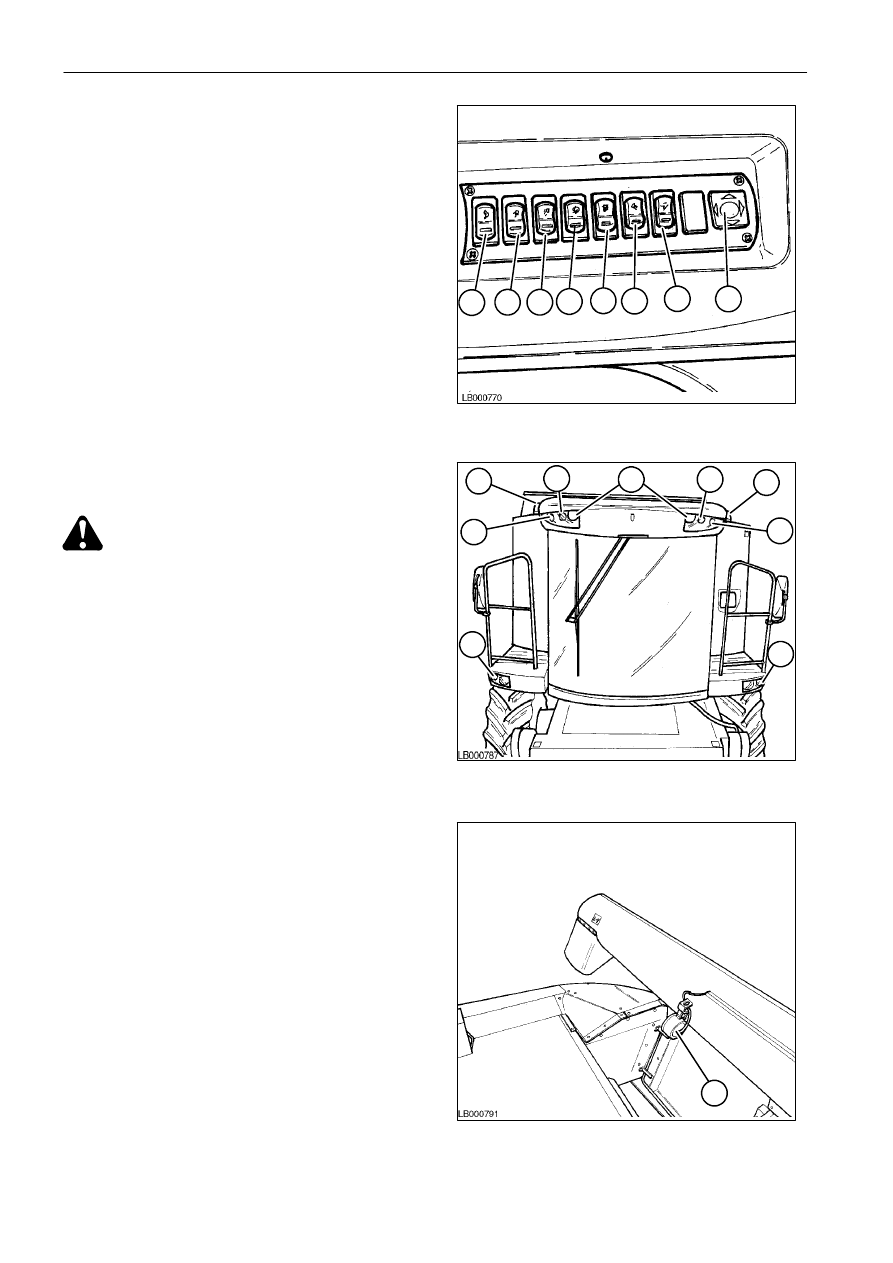

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

6

ОРГАНЫ УПРАВЛЕНИЯ В КАБИНЕ
(наверху справа)

На правой стороне крыши кабины находятся
следующие органы управления:

1. двухпозиционный

переключатель

(1)

для

включения/

выключения

внутреннего

(10)

и наружного (11) рабочего освещения.

2. Переключатель (2) для включения/ выключения

центрального рабочего освещения (12).

3. Переключатель (3) для включения/ выключения

переднего рабочего освещения (13).

ПРЕДОСТЕРЕЖЕНИЕ:

запрещается

передвигаться по дорогам общественного
пользования на машине с включенным

рабочим освещением. Во время движения по
дорогам наружное освещение (15) разгрузчика
бункерадолжно быть выключено.

4. Переключатель

(4)

для

стеклоочистителя/

омывателя

лобового

стекла

(бачок

стеклоомывателя находится под сиденьем).

5. Переключатель

(5)

для

включения/

выключения вращающегося маячка (14).

6. Переключатель

(6)

для

включения/

выключения освещения разгрузчика зернового
бункера (15).

7. Переключатель

(7)

для

размораживания

зеркала заднего вида.

8. Переключатель

(8)

для

позиционирования

зеркала заднего вида.

9

1

3

6

5

4

8

10

11

7

13

13

14

14

11

11

12

12

10

15

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

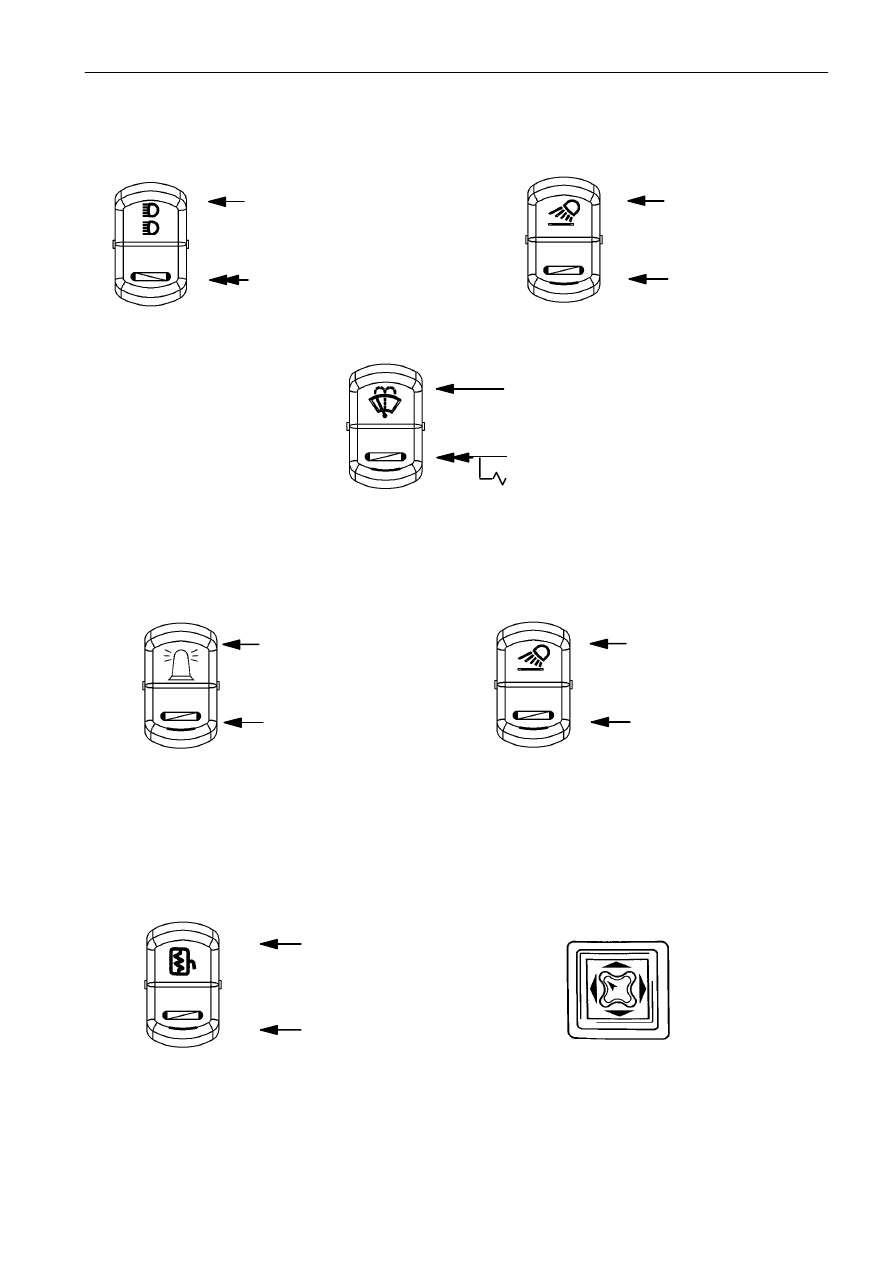

7

ВКЛ

ВЫКЛ

ВЫКЛ

4. Переключатель и тумблер для

стеклоочистителя / омывателя
лобового стекла

ВКЛ 2-е положение тумблера =
омыватель лобового стекла

ВКЛ 1 положение управления =
стеклоочиститель лобового стекла

1.

Переключатель:
- первый упор: наружные рабочие фонари;
- второй упор: внутренние рабочие фонари.

2 и 3. Переключатель для центрального и

переднего рабочего фонаря.

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

5. Переключатель для вращающихся маячков.

6. Переключатель для наружного освещения.

8. Переключатель для выбора правого или

левого зеркала (правая стрелка выбор
правого зеркала; и наоборот) и рычаг для
перемещения выбранного зеркала вверх,
вниз, вправо или влево.

ВКЛ

ВЫКЛ

7.

Переключатель

для

размораживания

зеркала заднего вида.
