РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

18

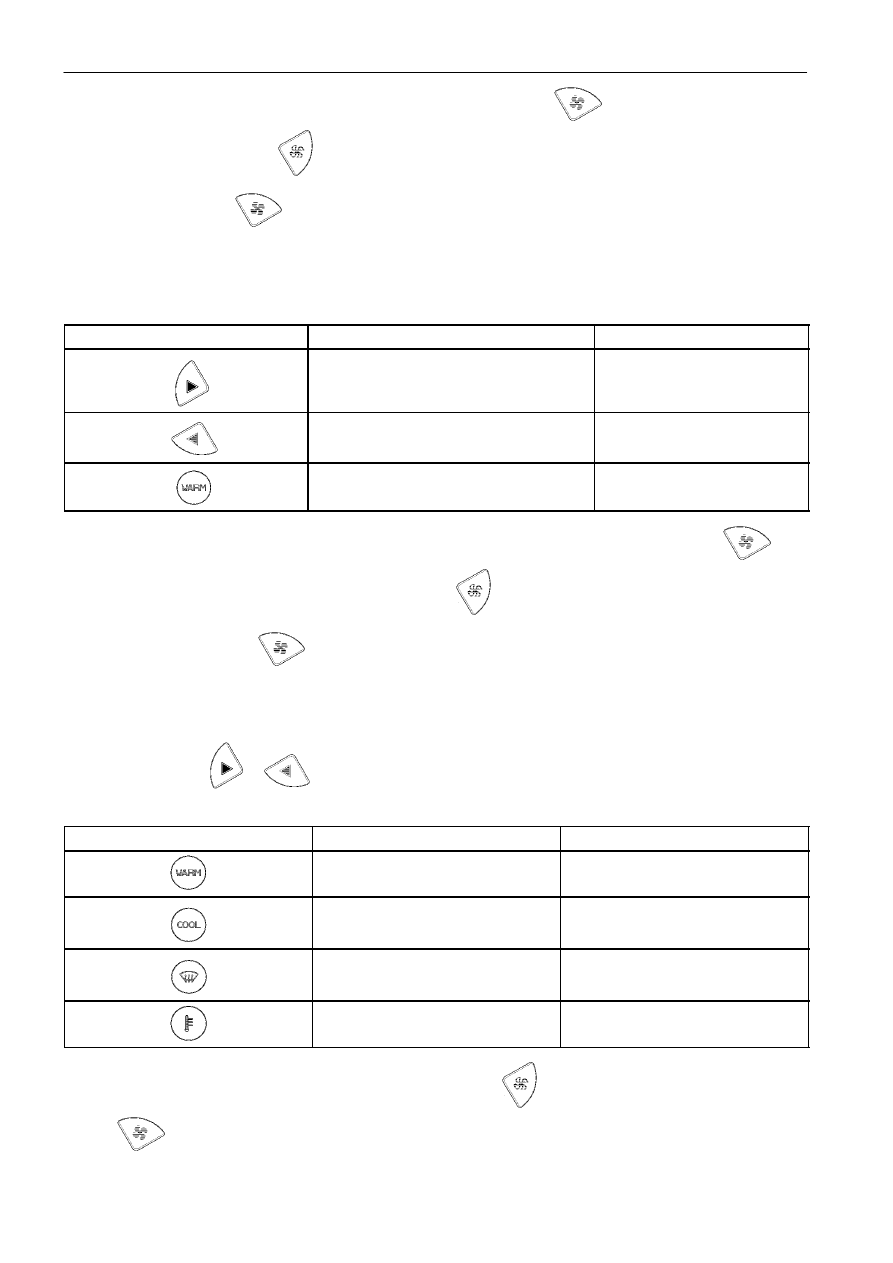

Чтобы получить доступ к управлению датчикам, нажмите на кнопку

; для возврата к управлению

кнопками нажмите на кнопку

.

При нажатии на кнопку

будет включена третья скорость вентилятора, что означает, что система

работает на управление датчиками.

Данная таблица определения и устранения неисправностей показывает различные значения температур,
зарегистрированных датчиками.

Кнопка

Датчик

Значение температуры

Датчик температуры внутри кабины

Переменная

Датчик наружной температуры

Переменная

Датчик температуры воздуха

Переменная

Чтобы получить доступ к управлению исполнительными механизмами, нажмите на кнопку

; для

возврата к управлению датчиками нажмите на кнопку

.

При нажатии на кнопку

будет включена четвертая скорость вентилятора, что означает,

что система работает на управление исполнительными механизмами.

Данная система автоматической диагностики дает информацию оператору относительно положения
исполнительных механизмов.

При помощи кнопок

и

можно перейти к нужному вам исполнительному механизму.

Кнопка

Исполнительный механизм

Положение или настройка %

Рециркуляция воздуха

0 или 100

Жидкость двигателя

до 0 от 100

Компрессор

0 или 100 (одновременное

включение вентилятора)

Вентилятор

0 - 25 - 50 - 75 - 100

Для возврата к управлению датчиками нажмите на кнопку

; для выхода из режима нажмите на

кнопку

.

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

19

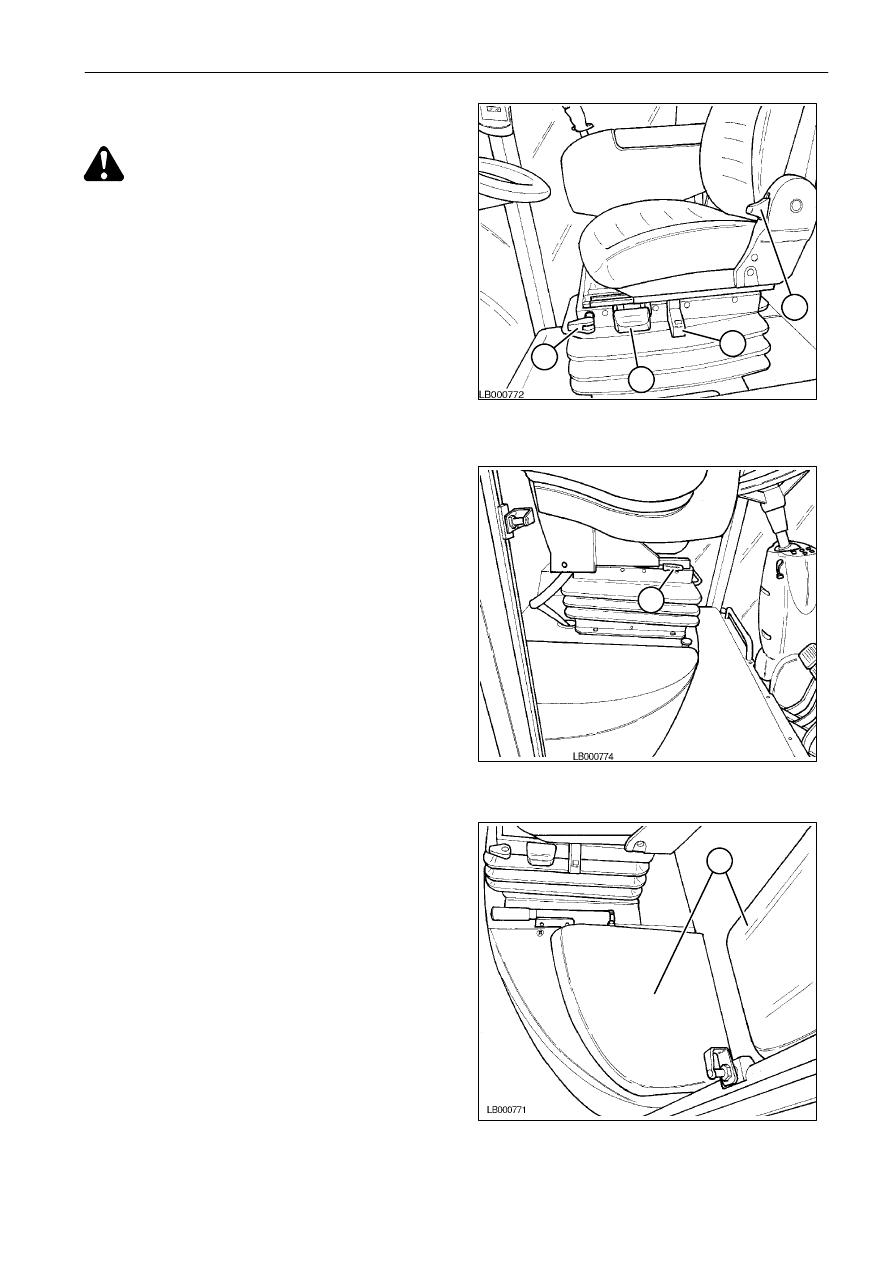

СИДЕНЬЕ ОПЕРАТОРА Рисунки 28 и 29

ОПАСНО: для правильного управления
машиной во время движения по дорогам и
работы

в

поле

оператор

должен

находиться на сиденье оператора (оператор не
может вести машину в положении стоя).

Сиденье покрыто огнестойкой тканью и может
быть

отрегулировано

в

соответствии

с

физическими особенностями и практическими
потребностями оператора.

Возможны следующие основные регулировки:
a. изменение угла наклона спинки сиденья;

рычагом (1).

b. Регулировка

нагрузки

на

сиденье

в

зависимости от веса оператора; для этого
слегка переместить вверх или вниз рычаг (2).
Нагрузка

на

сиденье

отрегулирована

правильно, если контрольный индикатор (3)
полностью зеленый.

c. Высота сиденья; регулируется пневматически,

для чего полностью вытянуть вверх или
полностью отжать вниз рычаг (2); отпустить
рычаг,

когда

будет

достигнута

требуемая

высота.

d. Положение сиденья относительно его опоры;

чтобы обеспечить возможность небольших
перемещений сиденья относительно опоры,
повернуть рычаг (4) назад, выбрать нужное
положение

сиденья

и

зафиксировать

поворотом рычага (4) вперед.

e. Продольное положение сиденья; регулируется

рычагом (5). Поднять рычаг, выбрать нужное
положение сиденья и отпустить рычаг (5).

СИДЕНЬЕ ДЛЯ ОБУЧЕНИЯ Рис. 30

Слева

от

сиденья

оператора

находится

дополнительное сиденье (1), которое можно
использовать для одного лица, проходящего
обучение

во

время

уборочных

работ,

не использовать сиденье для других лиц.

Во

время

движения

комбайна

по

дорогам

разрешается

перевозка

на

дополнительном

сиденье

одного

лица,

участвующего

в

сельскохозяйственных работах, только если это
предусмотрено государственными инструкциями
и в официальном разрешении на движение по
дорогам указано на возможность перевозки
дополнительного лица.

28

1

1

5

3

4

2

29

30

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

20

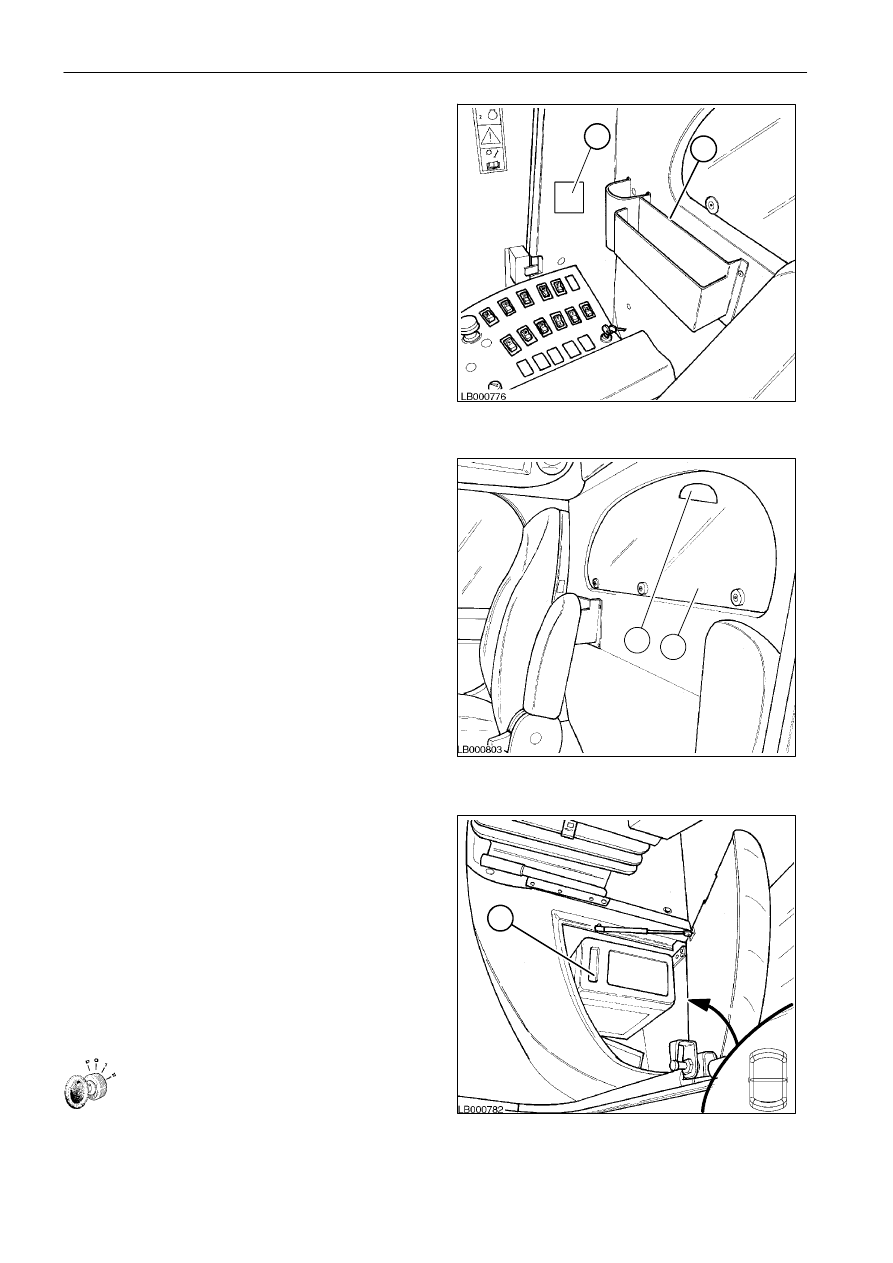

ОТСЕК ДЛЯ ДОКУМЕНТОВ Рис. 31

Справа от сиденья оператора имеется крупный
отсек для документов (1).

Просьба хранить настоящее руководство в этом
отсеке для удобного доступа.

Второй

металлической

ящик

для

мелких

инструментов

находится на

правой

стороне

машины (рядом с огнетушителем).

На правой стенке кабины находится держатель
для

напитков

(2),

который

можно

легко

складывать, если он не используется.

ЗАДНЕЕ СТЕКЛО КАБИНЫ Рис. 32

На задней стенке кабины находится окно (1) для
контроля зернового бункера.

Для очистки окошка его можно легко откинуть,
если потянуть на себя ручку (2).

ХОЛОДИЛЬНИК Рис. 33

Холодильник

для

продуктов

и

напитков

расположен под сиденьем пассажира (1).

Холодильник

оснащен

небольшим

переключателем,

который

находится

на

наружной задней стороне; нажатием на верхнюю
часть переключателя холодильник включается,
нажатием на нижнюю часть жвыключается.

При необходимости холодильник можно вынуть из
отсека, для чего нужно вытянуть его наверх.

ВАЖНОЕ

ЗАМЕЧАНИЕ:

Устройство

можно

включить, только если ключ зажигания находится

в положении 1.

31

32

33

1

1

1

2

1

0

2

СИСТЕМА КЛИМАТ-КОНТРОЛЯ С РУЧНЫМ УПРАВЛЕНИЕМ УСТАНОВЛЕНА НА
МАШИНАХ, КОТОРЫЕ ИМЕЮТ СЕРИЙНЫЙ НОМЕР ШАССИ ДО УКАЗАННОГО НИЖЕ:

5 - серийный номер 552310001 и 552310002

6AL - серийный номер 563410001

















Ref. 327201091-03/2006

ОБНОВЛЕНИЕ РУКОВОДСТВА

ПО ЭКСПЛУАТАЦИИ
