Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 80

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

10

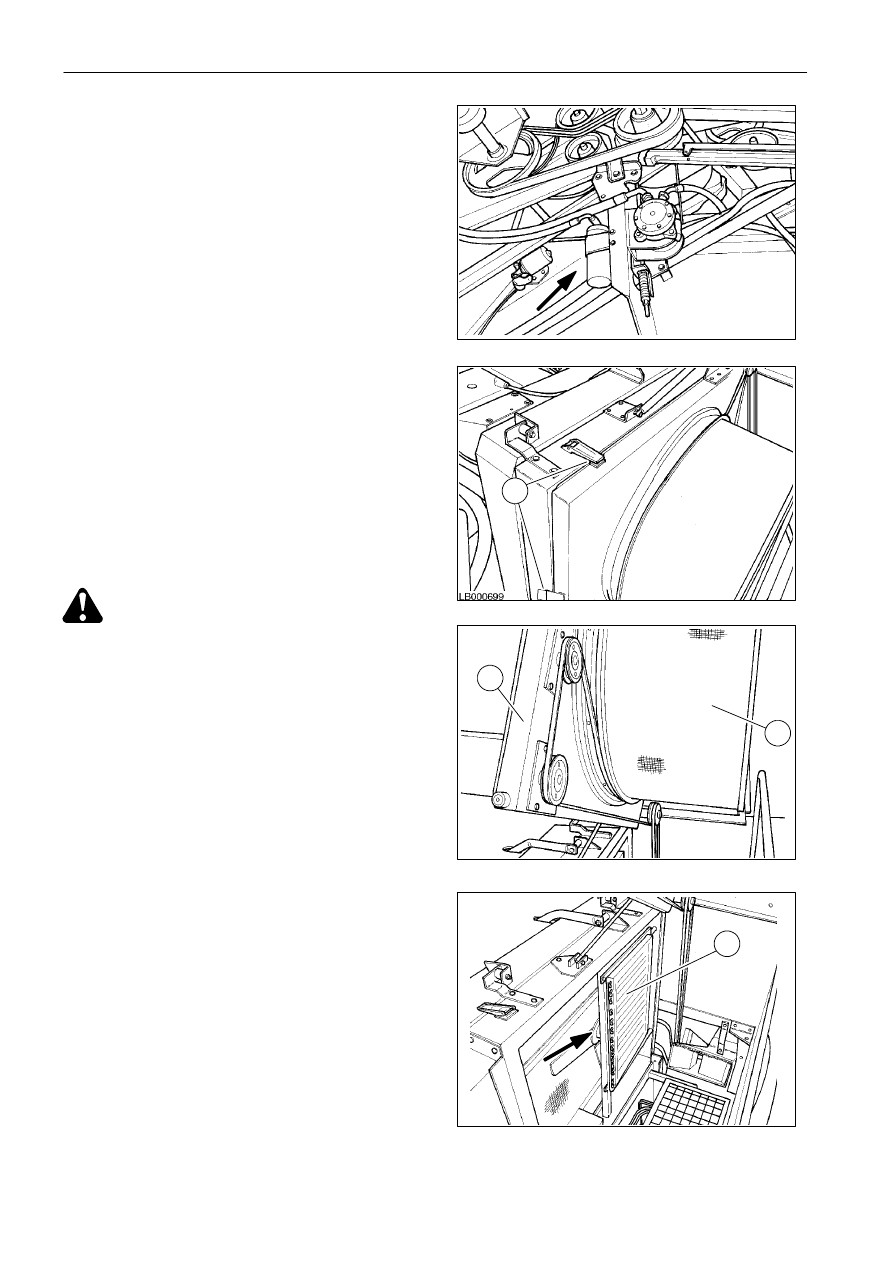

ФИЛЬТР ОСУШИТЕЛЯ

Хорошей практикой является замена фильтра
осушителя квалифицированным персоналом
перед каждым сезоном. Во время замены
проверить также уровень масла в компрессоре
и заправить систему кондиционирования воздуха.

Использовать масло SANDEN SP-20 и газ R134a.

Количество жидкости для заправки контура
составляет 2500 г.

Этот фильтр выполняет многие функции:
-

защита от коррозии;

-

механическая очистка;

-

предотвращение электролитических реакций;

-

снижение кислотности жидкости.

КОНДЕНСАТОР

СИСТЕМЫ

КОНДИЦИОНИРОВАНИЯ ВОЗДУХА

ВНИМАНИЕ:

во

время

очистки

конденсатора

используйте

пылевой

респиратор и защитные очки.

Для

доступа

к

конденсатору

системы

кондиционирования

выполните

следующие

действия:

-

открыть две защелки (1);

-

поднять наверх панель (2) с вращающимся
фильтром (3);

-

для удаления посторонних примесей промойте
струей воды радиатор конденсатора (4);

-

проверить на отсутствие деформации ребра
охлаждающих элементов радиатора;

18

19

20

21

1

2

3

4

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

11

СИСТЕМА КОНДИЦИОНИРОВАНИЯ КАБИНЫ

АВТОМАТИЧЕСКАЯ СИСТЕМА КЛИМАТ-КОНТРОЛЯ

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

5

5AL

6

6AL

Тип хладагента . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

R134a

Количество хладагента

кг

. . . . . . . . . . . . . . . . . . . . . . . . .

2,5

"ДВОЙНАЯ" калибровка реле давления:

открытие

бар

. . . . . . . . . . . . . . .

контур низкого давления

закрытие

бар

. . . . . . . . . . . . . . .

открытие

бар

. . . . . . . . . . . . . . .

контур высокого давления

закрытие

бар

. . . . . . . . . . . . . . .

2

2,1

27

± 2

21

± 4

Тип компрессора . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

DELPHI V5-VDA

Тип смазки . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

SANDEN SP-20 / масло PAG ISO 150

Количество смазки

см

3

. . . . . . . . . . . . . . . . . . . . . . . . . . . .

260

Конденсатор . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

с постоянной вентиляцией

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

12

АВТОМАТИЧЕСКАЯ СИСТЕМА КЛИМАТ-КОНТРОЛЯ

КАБИНЫ

Базовое

исполнение

кабины

включает

автоматическое

кондиционирование

воздуха

и систему обогрева.

Благодаря

панорамному

лобовому

стеклу

и форме кабины обеспечивается полный обзор
обрабатываемого поля.

В окна кабины вставлены атермальные стекла
для улучшения изоляции от внешней среды и
повышения

эффективности

системы

кондиционирования.

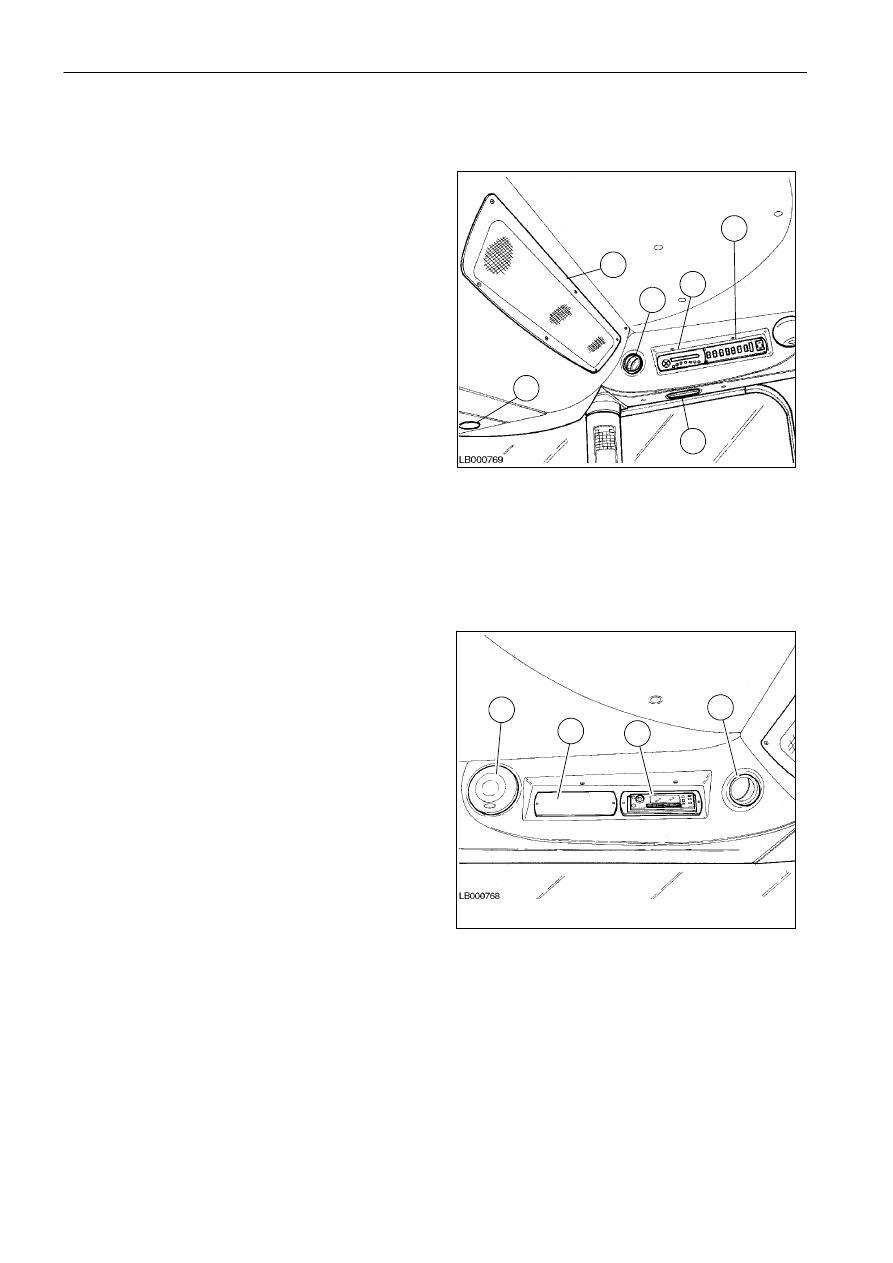

На крыше кабины находятся:

a. панель (1), закрывающая рециркуляционный

воздухоочиститель, узел испарителя и узел
подогревателя.

b. шесть

вентиляционных

каналов

(2)

для

проветривания, с регулируемыми выходами;

c. центральный

блок

(3)

для

управления

интенсивностью

и

температурой

потока

воздуха, проходящего через вентиляционные
отверстия;

d. панель с кнопками (4) для управления фарами,

вращающимися

маячками,

стеклоочистителем/омывателем

лобового

стекла и зеркалами заднего вида;

e. лампа для чтения (5);

f. радио (6) с соответствующими динамиками (7);

радио (6) поставляется по запросу;

g. отсек

(8)

для

установки

передающего/

приемного устройства.

22

1

2

2

3

4

5

2

6

7

8

23

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

13

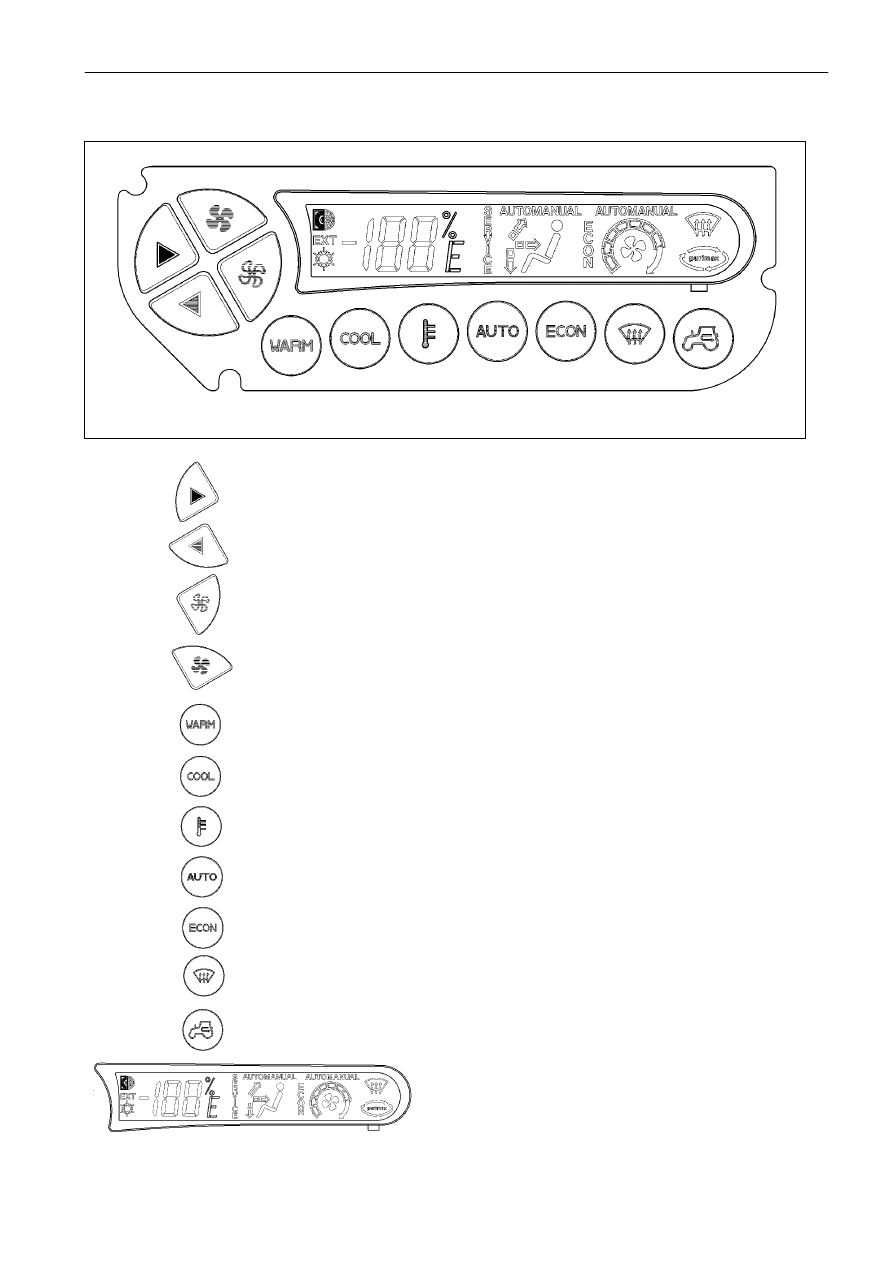

Красная клавиша для повышения температуры

Синяя клавиша предназначена для понижения температуры

Дисплей

Клавиша уменьшения частоты вращения вентилятора

Клавиша уменьшения частоты вращения вентилятора

Клавиша рециркуляции воздуха

Клавиша размораживания

Клавиша автоматической функции

Клавиша наружной температуры

Клавиша быстрого охлаждения

Клавиша быстрого нагрева

Клавиша экономного

режима (позволяет

отключить компрессор,

сохраняя все остальные функции)

ЦЕНТРАЛЬНЫЙ БЛОК ДЛЯ УПРАВЛЕНИЯ ОБЪЕМОМ И ТЕМПЕРАТУРОЙ ВОЗДУШНОГО ПОТОКА
