РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

6

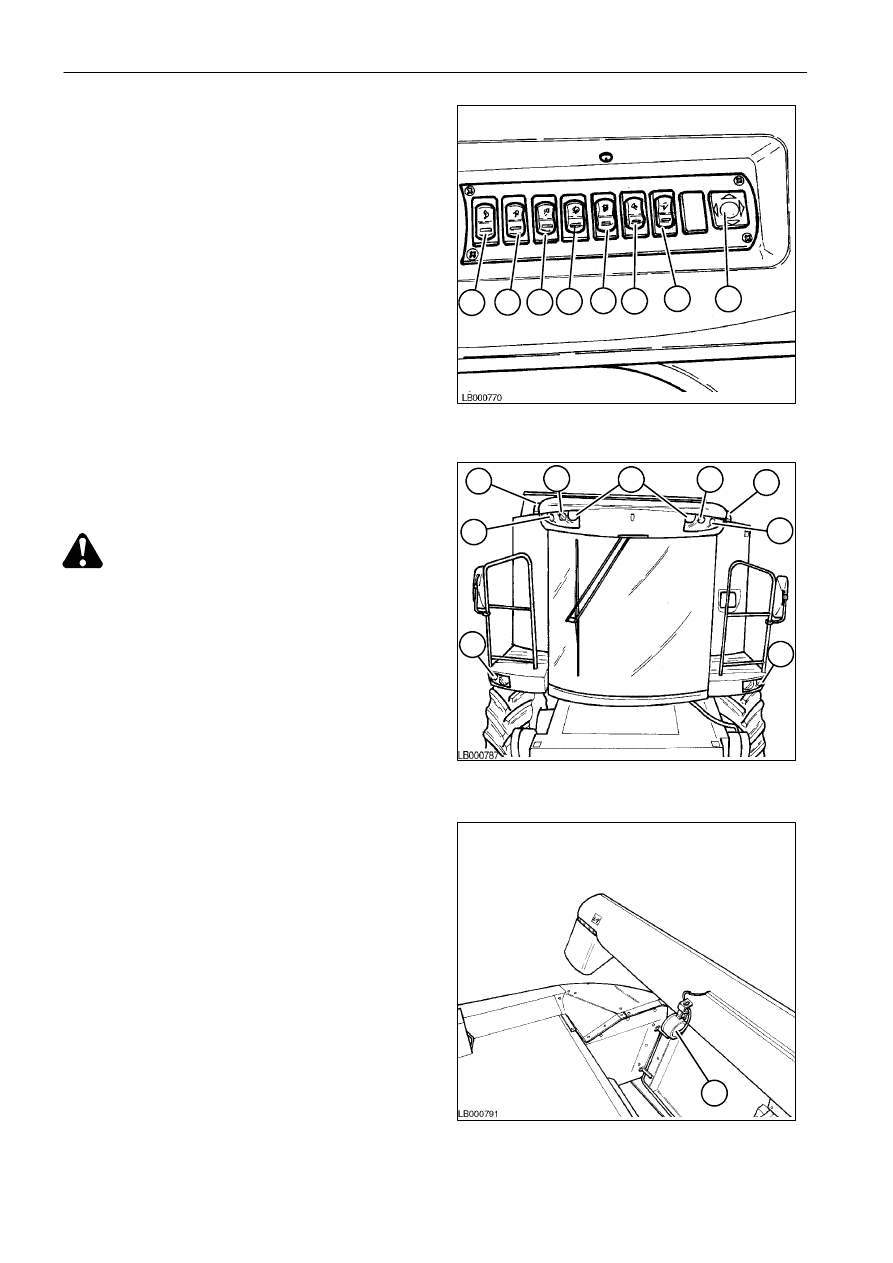

ОРГАНЫ УПРАВЛЕНИЯ В КАБИНЕ
(наверху справа)

На правой стороне крыши кабины находятся
следующие органы управления:

a. двухпозиционный

переключатель

(1)

для

включения

/выключения

внутреннего

(10)

и наружного (11) рабочего освещения.

b. Переключатель

(2)

для

включения

/выключения

центрального

рабочего

освещения (12).

c. Переключатель

(3)

для

включения

/выключения переднего рабочего освещения
(13).

ПРЕДОСТЕРЕЖЕНИЕ:

запрещается

передвигаться по дорогам общественного
пользования на машине с включенным

рабочим освещением. Во время движения по
дорогам наружное освещение (15) разгрузчика
бункера должно быть выключено.

d. Переключатель

(4)

для стеклоочистителя/

омывателя

лобового

стекла

(бачок

стеклоомывателя находится под сиденьем).

e. Переключатель

(5)

для

включения/

выключения вращающегося маячка (14).

f. Переключатель

(6)

для

включения/

выключения освещения разгрузчика зернового
бункера (15).

g. Переключатель

(7)

для

размораживания

зеркала заднего вида.

h. Переключатель

(8)

для

позиционирования

зеркала заднего вида.

9

1

3

6

5

4

8

2

10

11

7

13

13

14

14

11

11

12

12

10

15

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

7

ВКЛ

ВЫКЛ

ВЫКЛ

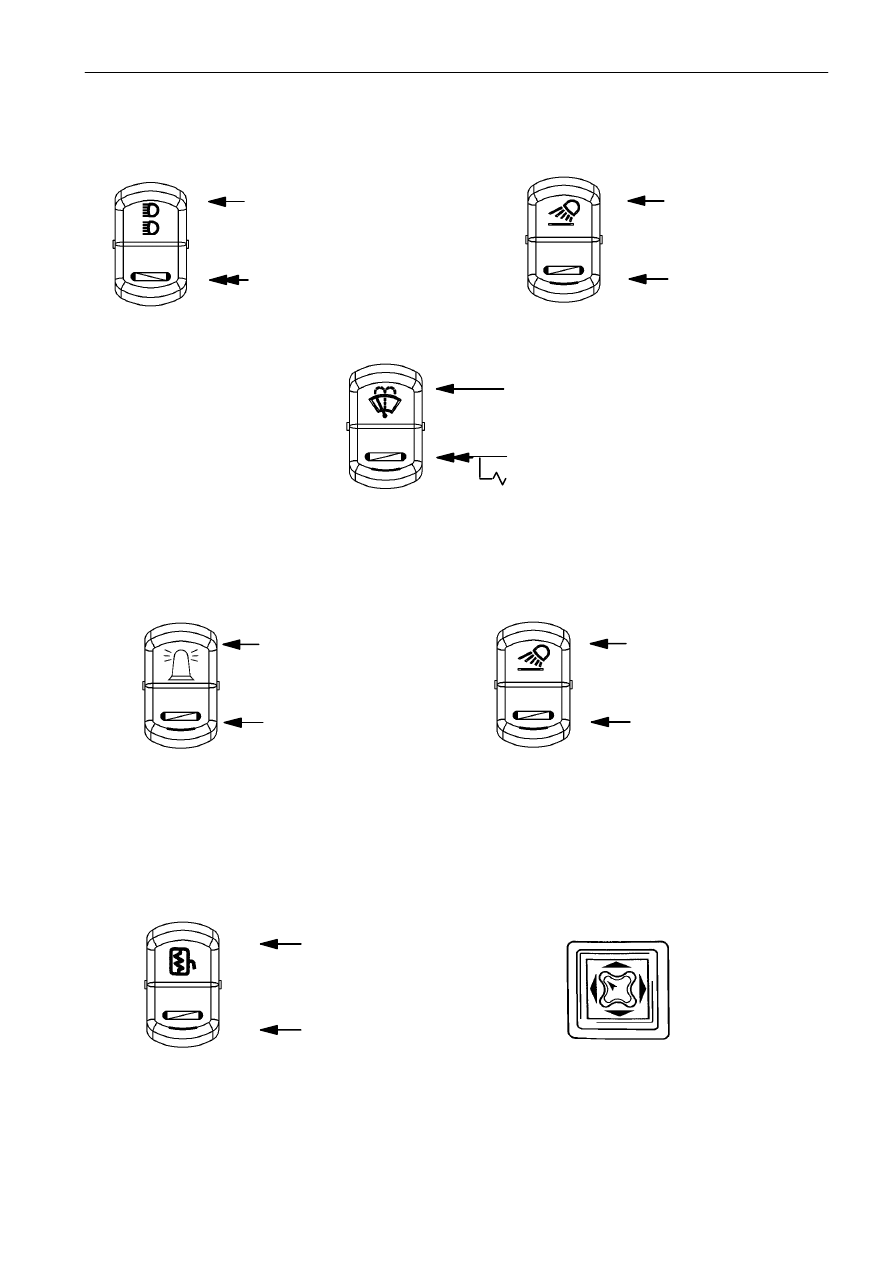

4. Переключатель и тумблер

для

стеклоочистителя/

омывателя

лобового

стекла

ВКЛ ж2-е положение тумблера =
омыватель лобового стекла

ВКЛ ж

1 положение управления =

стеклоочиститель лобового стекла

1.

Переключатель:
- первый упор: наружные рабочие фонари;
- второй упор: внутренние рабочие фонари.

2 и 3. Переключатель для центрального и

переднего рабочего фонаря.

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

ВКЛ

ВЫКЛ

5. Переключатель

для

вращающихся маячков.

6. Переключатель для наружного освещения.

8. Переключатель для выбора правого или

левого зеркала (правая стрелка жвыбор
правого зеркала; и наоборот) и рычаг для
перемещения выбранного зеркала вверх,
вниз, вправо или влево.

ВКЛ

ВЫКЛ

7.

Переключатель

для

размораживания

зеркала заднего вида.

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

8

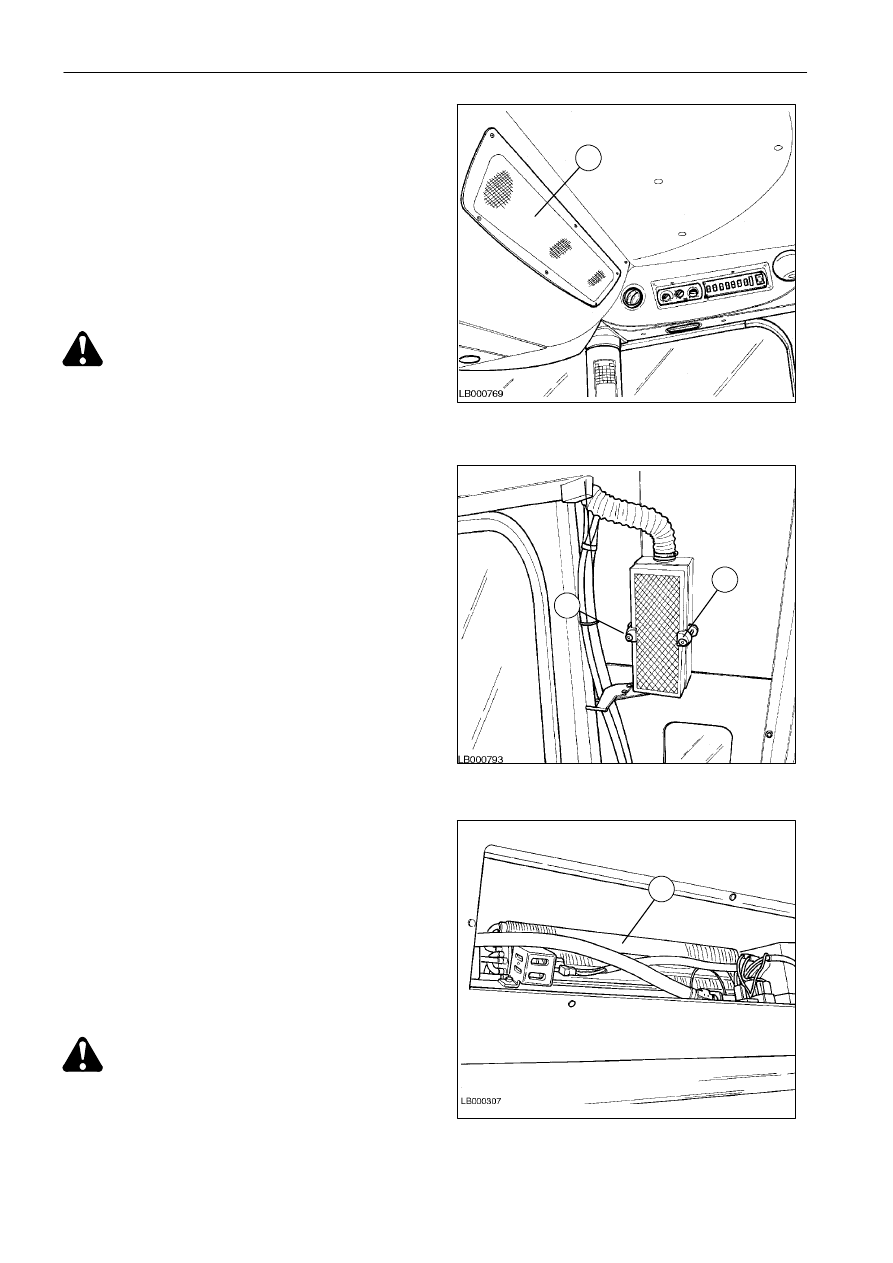

ВОЗДУШНЫЕ ФИЛЬТРЫ КАБИНЫ

Кабина

оборудована

двумя

воздушными

фильтрами; наружный фильтр очищает воздух,
всасываемый

системой,

внутренний

фильтр

улавливает посторонние примеси, которые могут
поступать через открытую дверь кабины.

При

работе

в

сильно

запыленной

среде

техническое обслуживание следует проводить
через более короткие интервалы (через каждые
25 часов работы).

ПРЕДУПРЕЖДЕНИЕ:

при

техническом

обслуживании фильтров кабины всегда
надевайте защитные очки и пылевой

респиратор.

Демонтаж фильтров выполняется следующим
образом:

D внутренний фильтр кабины: снять панель (1),

демонтировать крепежные элементы фильтра
и вынуть фильтр из корпуса;

D наружный фильтр кабины: открыть крышку

между кабиной и зерновым бункером на левой
стороне; удалить два элемента крепления (2)
фильтра и вынуть фильтр из корпуса.

Очистка

фильтров

выполняется

следующим

образом:

D слегка выбейте фильтры о твердую и плоскую

поверхность наружной стороной вниз (один с
защитной сеткой). Продуйте гофры фильтра
сжатым воздухом (давлением не более 7 бар),
направляя поток воздуха изнутри жнаружу.

ИСПАРИТЕЛЬ

Полностью откройте обе двери кабины.
Снимите

внутренний

фильтр

и

очистите

испаритель

(1)

при

помощи

струи

воздуха

(во время

данной

процедуры

включите

вентиляторы для упрощения выброса пыли из
отсека под крышей).
Проверяйте регулярность слива конденсата.

ПРЕДУПРЕЖДЕНИЕ:

при

очистке

испарителя всегда надевайте защитные
очки и пылевой респиратор.

12

13

14

1

2

2

1

РАЗДЕЛ 50 - СИСТЕМА КОНДИЦИОНИРОВАНИЯ ВОЗДУХА В КАБИНЕ

9

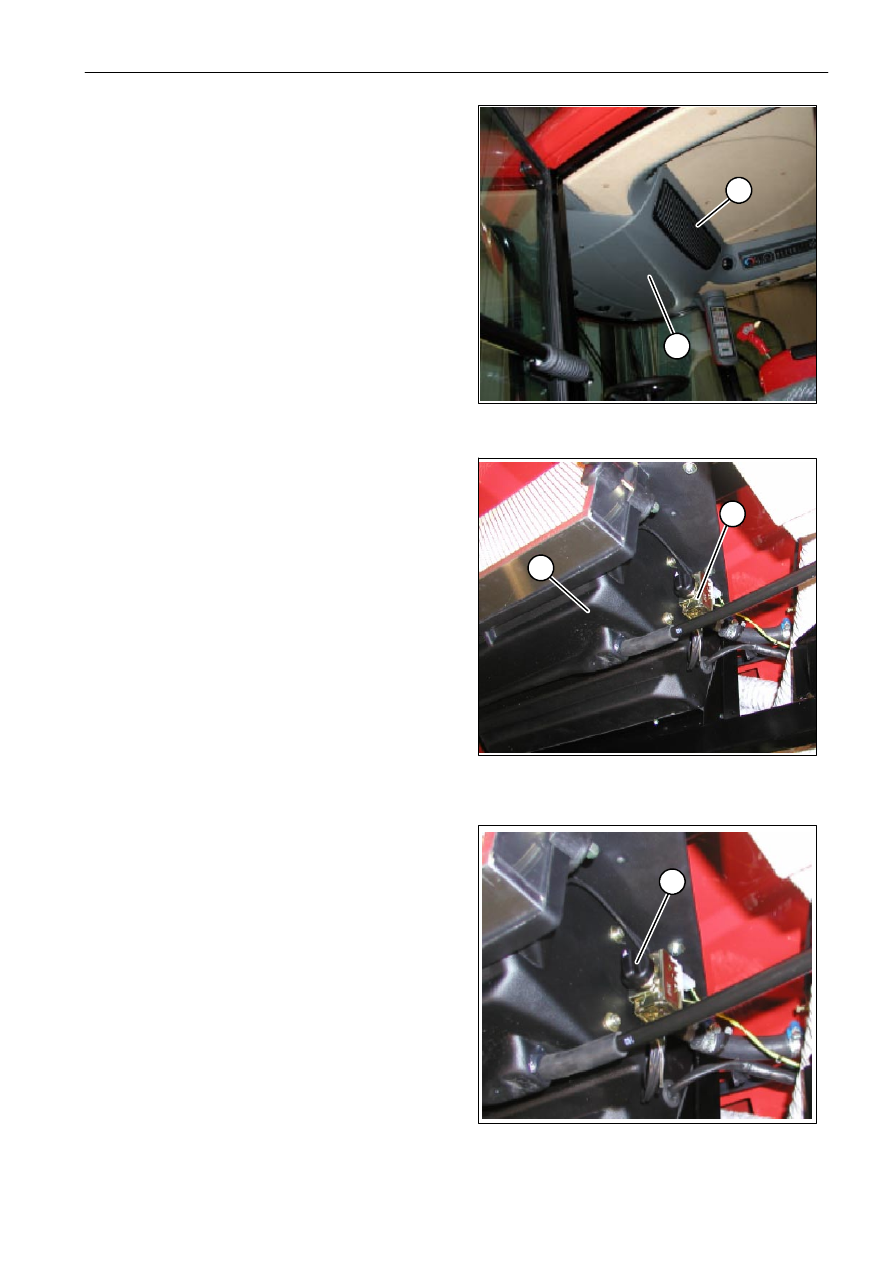

Регулировка термостата

Главной характеристикой термостата
является середина хода.

При

неудовлетворительной

работе

системы

кондиционирования

воздуха

выполните

калибровку термостата следующим образом:

a. снимите

кожух

фильтра

(2);

для

этого

выверните крепежные винты, не снимайте
панель (1);

b. термостат (3) расположен на правой передней

части испарителя (4); на рисунке 16 изображен
вид испарителя снизу.

c. регулировка работы компрессора выполняется

при помощи рукоятки (5);

d. калибровка

является

правильной,

когда

рукоятка установлена на середину хода.
Выполняйте регулировку термостата только
при неудовлетворительной работе системы
кондиционирования.

ВАЖНОЕ ЗАМЕЧАНИЕ: не включайте вентилятор
на максимальные обороты при максимальном
значении калибровки термостата для повышения
производительности системы.

15

1

3

2

16

17

4

5
