Комбайн зерноуборочный Fendt 5270C, 5270C-AL, 6300C, 6300C-AL. Руководство - часть 40

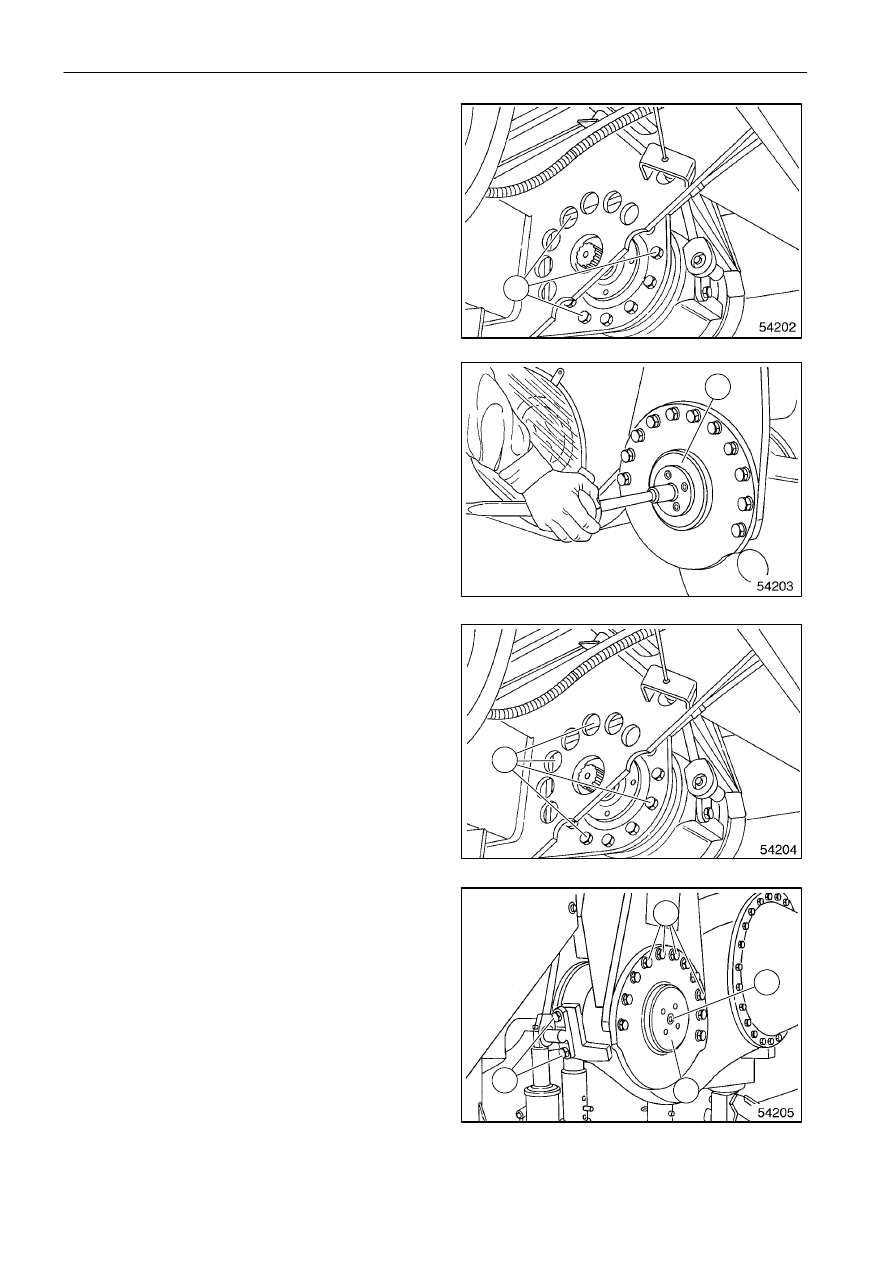

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

26

Заверните, но не затягивайте внутренние болты
крепления (3) конечного привода к раме.

С помощью ключа поз. 296126, проверьте,
ослаблена ли круглая гайка (1) регулировки
осевой нагрузки подшипника.

Затяните все болты (2 и 3) моментом 300 Нм.

Затяните круглую гайку (1) с приложением
момента 300 Нм.

Нанесите на винт (4) герметик Loctite 242
и затяните винт с приложением момента 205 Нм.

Закрепите цилиндр жатки двумя болтами (5).

65

66

67

68

3

1

3

2

4

1

5

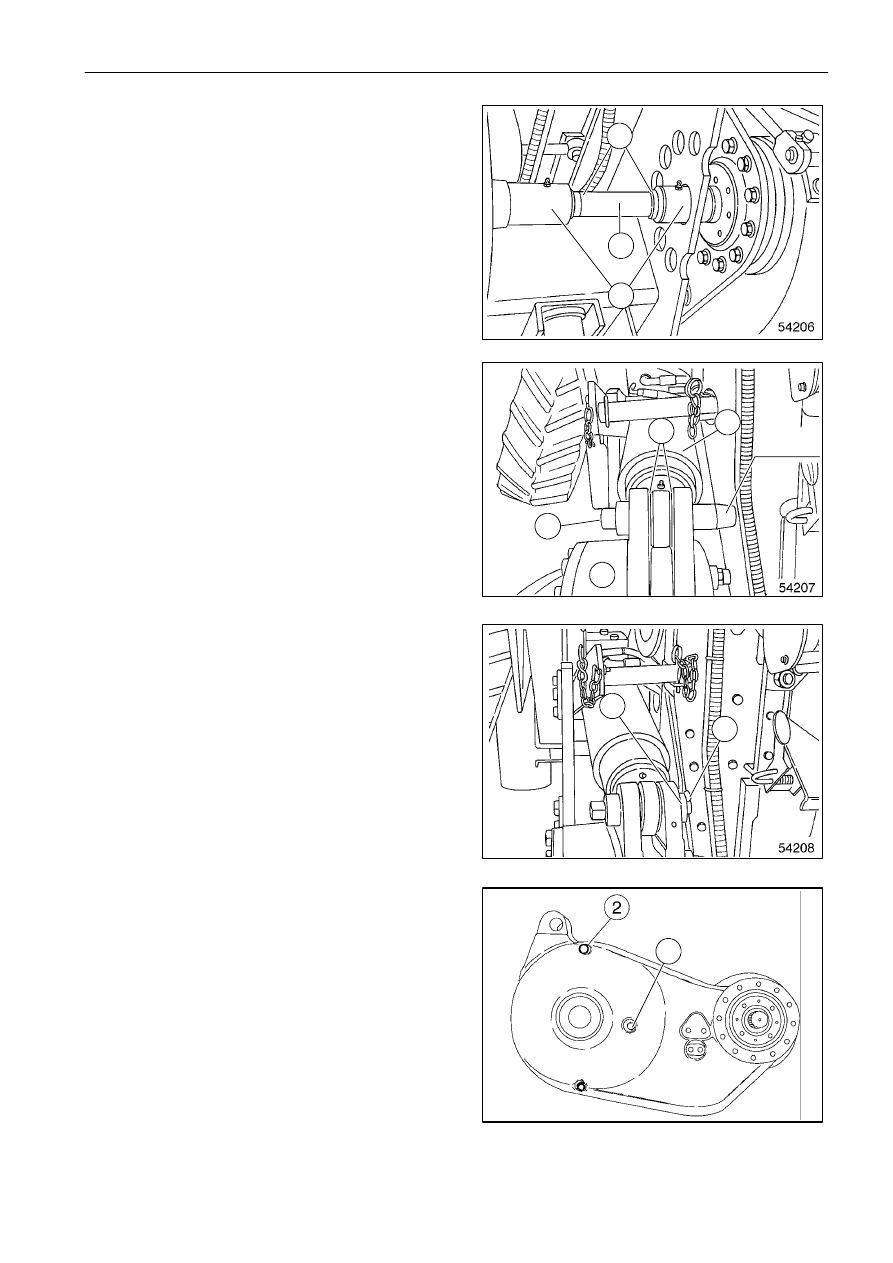

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

27

Вставьте вал колес (1) во втулки (2) и убедитесь,
что масленки находятся на одном уровне.

Установите

два

стопорных

кольца

(3)

в

предусмотренные канавки.

Поднимите конечный привод (4) с помощью
домкрата.
Поместите регулировочные прокладки (5) между
цилиндрами (6) и конечным приводом (4).
Установите палец (7) с помощью установочного
штифта поз. 296122.

Заверните гайку (8) и установите шплинт (9).

Залейте масло через отверстия для заливки
масла (2) и проверьте уровень масла с помощью
отверстия (1).
Используйте масла BP Terrac Super Gear 80W-90.
Требуемое количество масла составляет 23 л на
каждый конечный привод.

69

70

71

72

54209

1

3

1

2

5

6

7

4

296122

8

9

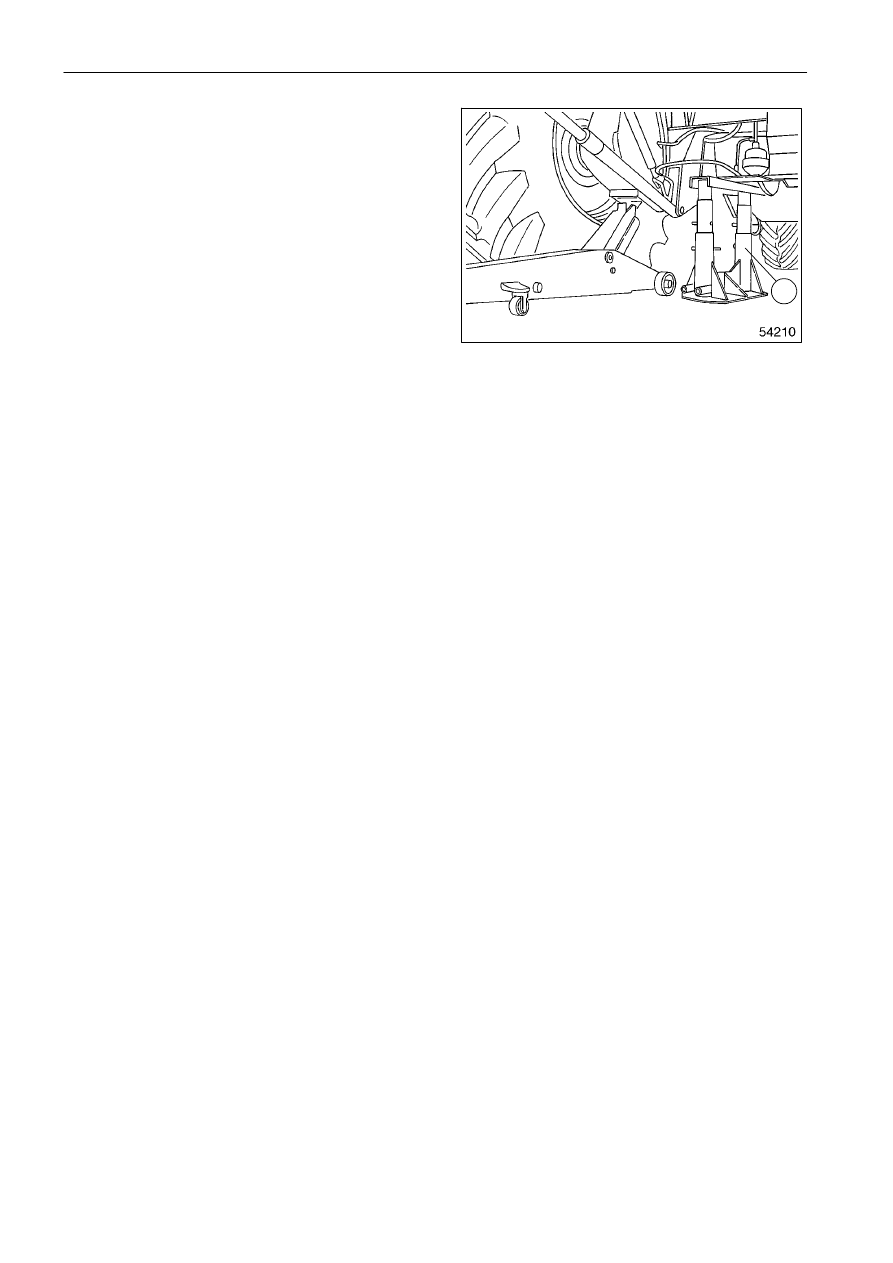

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

28

Установите

на

место

колесо;

для

этого

приподнимите

конечный

привод

с

помощью

домкрата и затяните гайки

с приложением

момента 550 - 580 Нм.

Поднимите машину, нажав на кнопку ручного
продольного выравнивания, и уберите опоры (А).

73

A

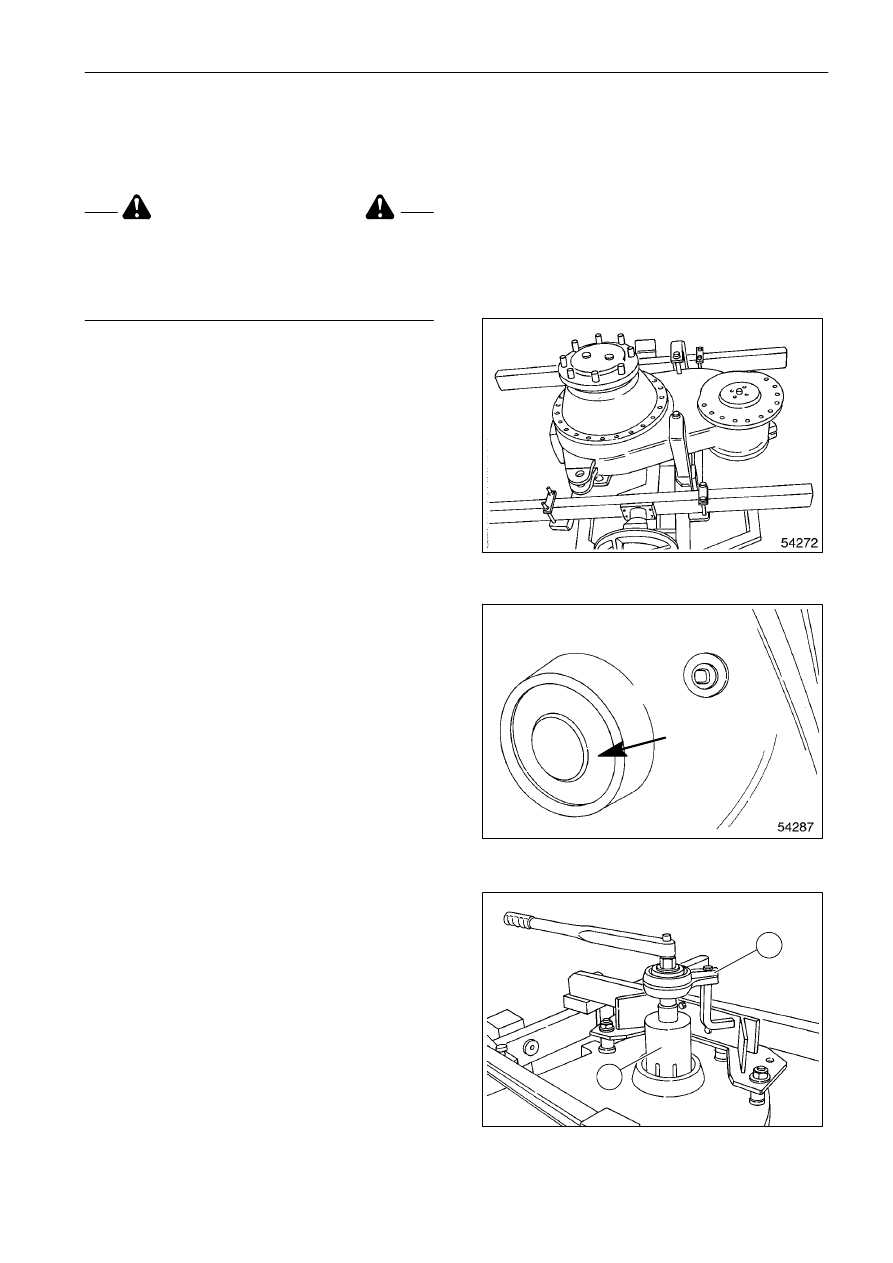

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

29

Операция 2532092
Корпус конечного привода - Замена

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

Демонтаж

Выполняется следующим образом:

слейте масло из корпуса конечного привода.

Поместите конечный привод на поворотный стенд
поз.

290090,

затяните

элементы

крепления

конечного привода на опорах поз. 293860 и поз.
296127.

Операция 2532032
Колесная ось полукорпуса
и ведомое зубчатое колесо

Демонтаж

Снимите защиту круглых гаек колесной оси,
в любом

месте

поддев

защитные

элементы

отверткой, как показано на рисунке.

ПРИМЕЧАНИЕ: для обеспечения качественного

уплотнения заменяйте защитную
крышку

каждый

раз

при

выполнении демонтажа.

Разогните

выступ

стопорной

шайбы

между

круглыми гайками и с помощью ключа для круглых
гаек (2), поз. 296124 и ограничителя крутящего
момента / мультипликатора с коэффициентом 5:1
(1) отверните круглую контргайку и снимите
стопорную шайбу.

74

75

76

54254

1

2
