РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

18

Сборка на монтажном столе

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

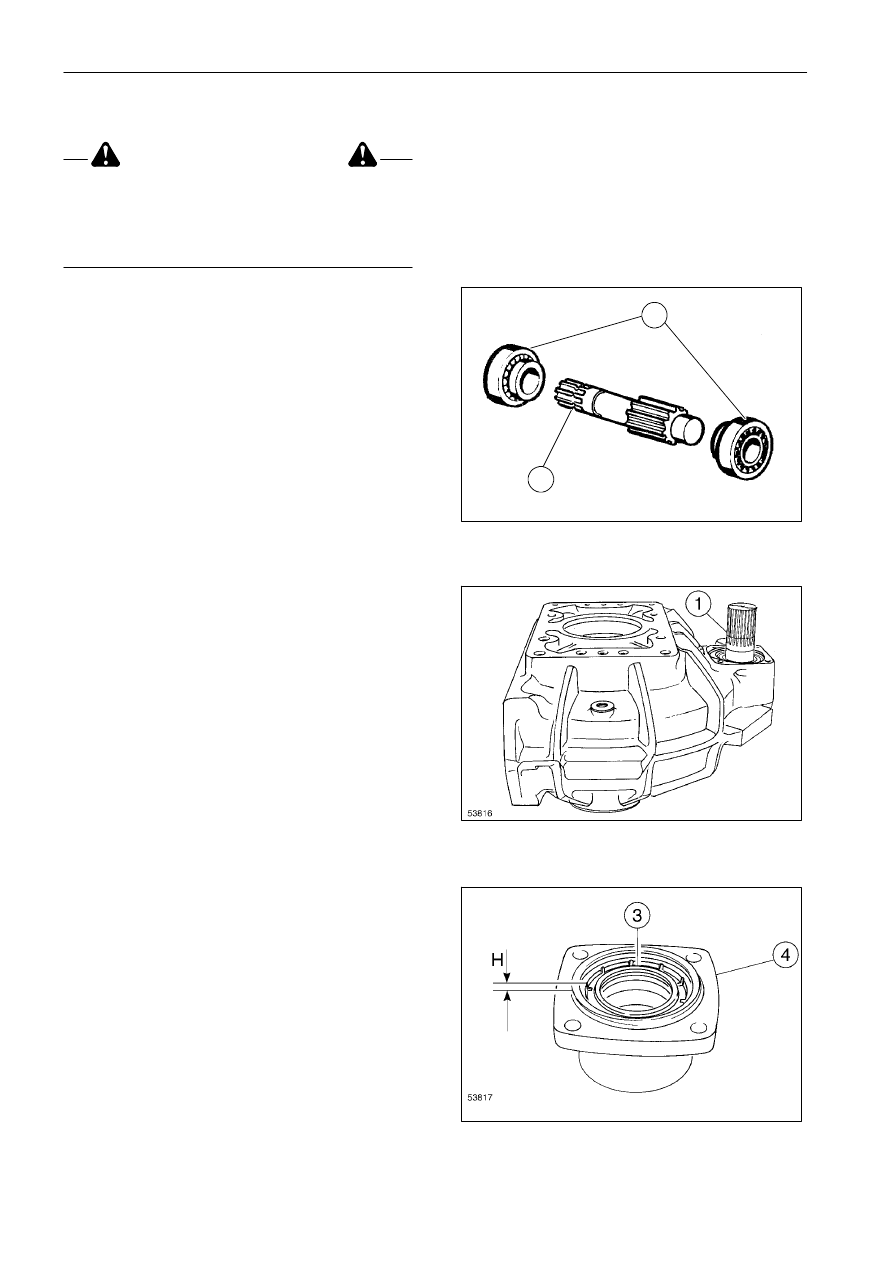

Выполните

предварительную

установку

подшипников (2) на вал-шестерню (1).

Установите

втулку

подшипника

шестерни

в корпус,

установите

шестерню

(1),

затем

установите наружную круглую гайку.

Нанесите тонкий слой герметика Loctite 290 на
поверхность канавки под уплотнитель (3), затем
установите его

на

фланец

(4)

с

помощью

подходящей выколотки.
На

внутреннюю

поверхность

нанесите

тефлоновую смазку Gasket Seal 730.
Используйте

циферблатный

индикатор

для

измерения высоты (H) фланца (4).

36

37

38

1

54242

2

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

19

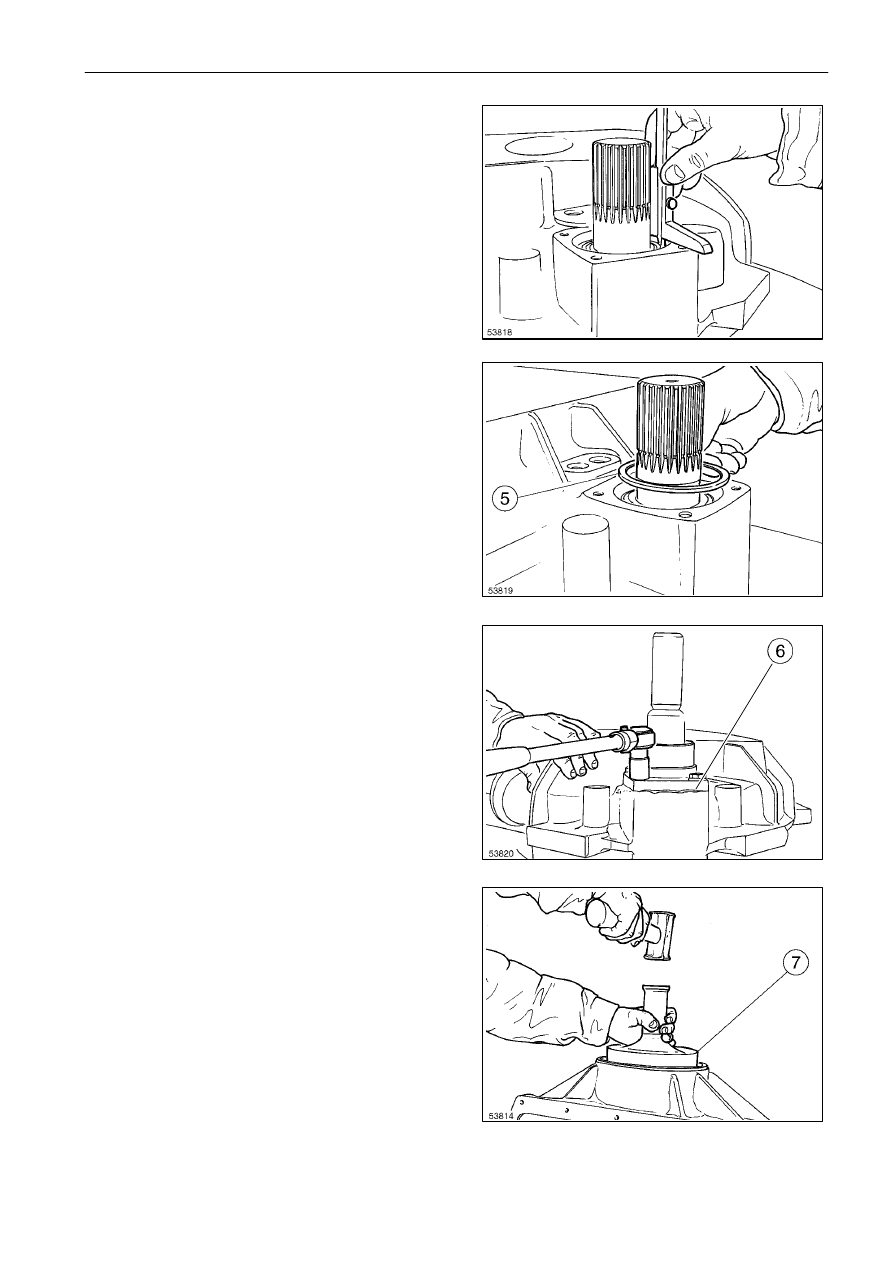

С помощью глубиномера измерьте расстояние
между

кольцом

подшипника

и

наружной

поверхностью.

Рассчитайте толщину регулировочных прокладок,
для

этого

определите

разницу

измеренных

величин на фланце (4); необходимо помнить, что
осевой люфт между упорными подшипниками
должен составлять от 0 до 0,05 мм.

ПРИМЕЧАНИЕ: при

определении

толщины

регулировочных

прокладок

необходимо

учесть

толщину

уплотнителя (0,2 мм).

Установите

регулировочные

прокладки

(5),

количество

которых

определяется

по

результатам измерений, при этом проверьте
чистоту и плоскостность прокладок.

Нанесите тонкий слой герметика Loctite Super
Rapido 510 на поверхности соединяемых фланцев
(6).
Присоедините фланец (6), следя за правильным
положением уплотнителя.
Затяните

винты

крепления

фланца

с

приложением момента 50 Нм.

Установите

круглую

гайку

подшипника

(7)

в корпус

конечного

привода

с

помощью

подходящей выколотки.

39

40

41

42

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

20

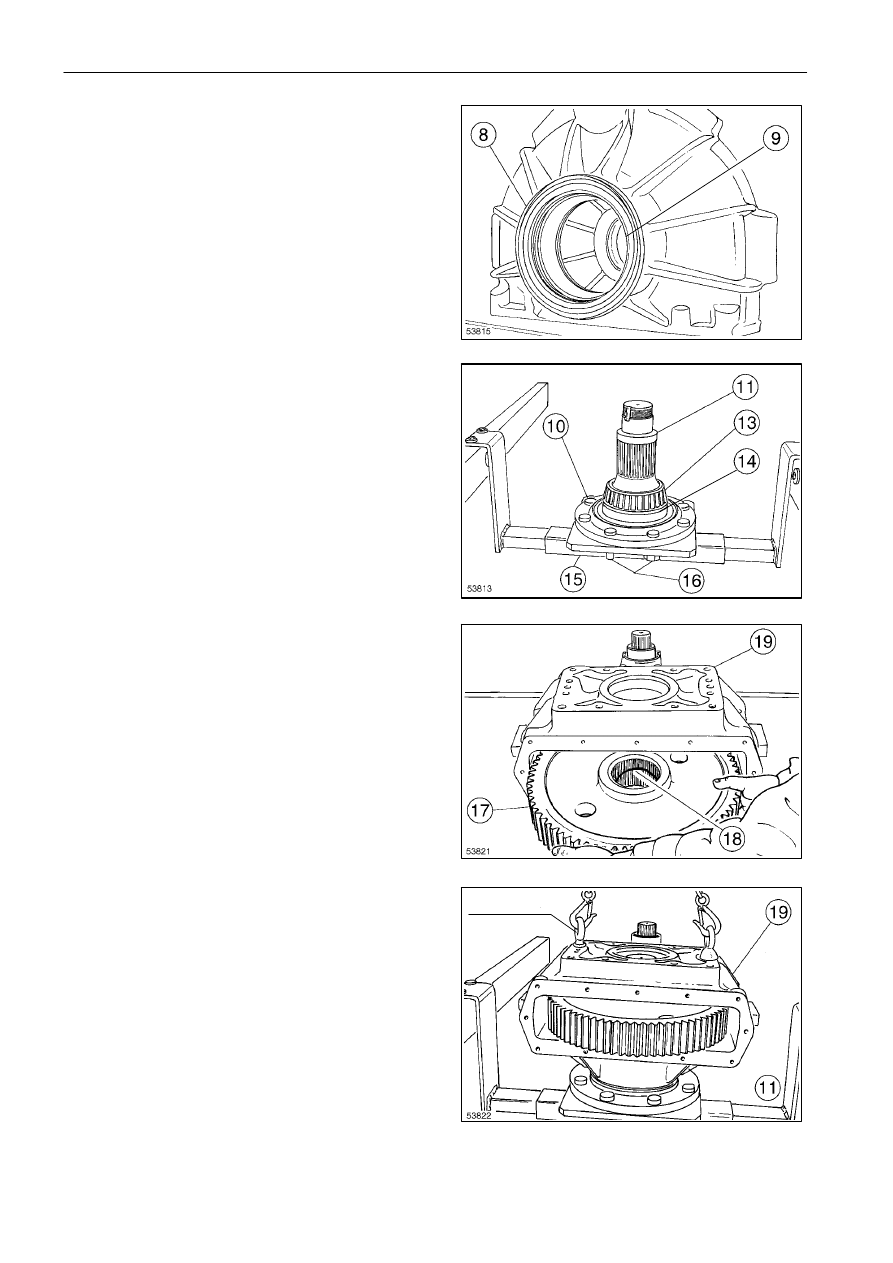

Нанесите тонкий слой герметика Loctite 290 на
наружную поверхность корпуса уплотнителя (8),
затем установите его с помощью подходящего
инструмента.
Нанесите

на

наружную

поверхность

пылезащитного

уплотнителя

(9)

небольшое

количество смазки Silmate, затем установите
кольцо в корпус.
Покройте внутренний диаметр консистентной
смазкой Gasket Seal 730.

Установите шпильки (10) на колесную ось (11) с
помощью гидравлического пресса.
Подогрейте кольцо (14) до температуры не более
90

°C, затем установите его на поверхность рядом

с

колесной

осью,

предварительно

нанеся

герметик Loctite 641 или 290.
Смажьте корпус подшипника колесной оси, затем
установите

подшипник

(13),

предварительно

разогрев внутреннее кольцо подшипника до
температуры не более 90

°C.

Установите колесную ось на стенд поз. 290090 с
помощью опоры (15) поз. 296082 и гаек (16).

Установите стопорное кольцо (18) зубчатого колеса
(17), затем вставьте его в канавку корпуса (19).

Установите специальные приспособления поз.
51011 (размеры указаны на стр. 6) по диагонали,
чтобы поднять корпус; следите, чтобы корпус
располагался

горизонтально,

для

подъема

используйте

подъемное

устройство

с

грузоподъемностью не менее 500 кг.
Установите корпус конечного привода (19) на
колесной оси (11), следя за тем, чтобы не
повредить пылезащитный уплотнитель (9) или
уплотнитель (8).

43

44

45

46

Поз. 51011

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

21

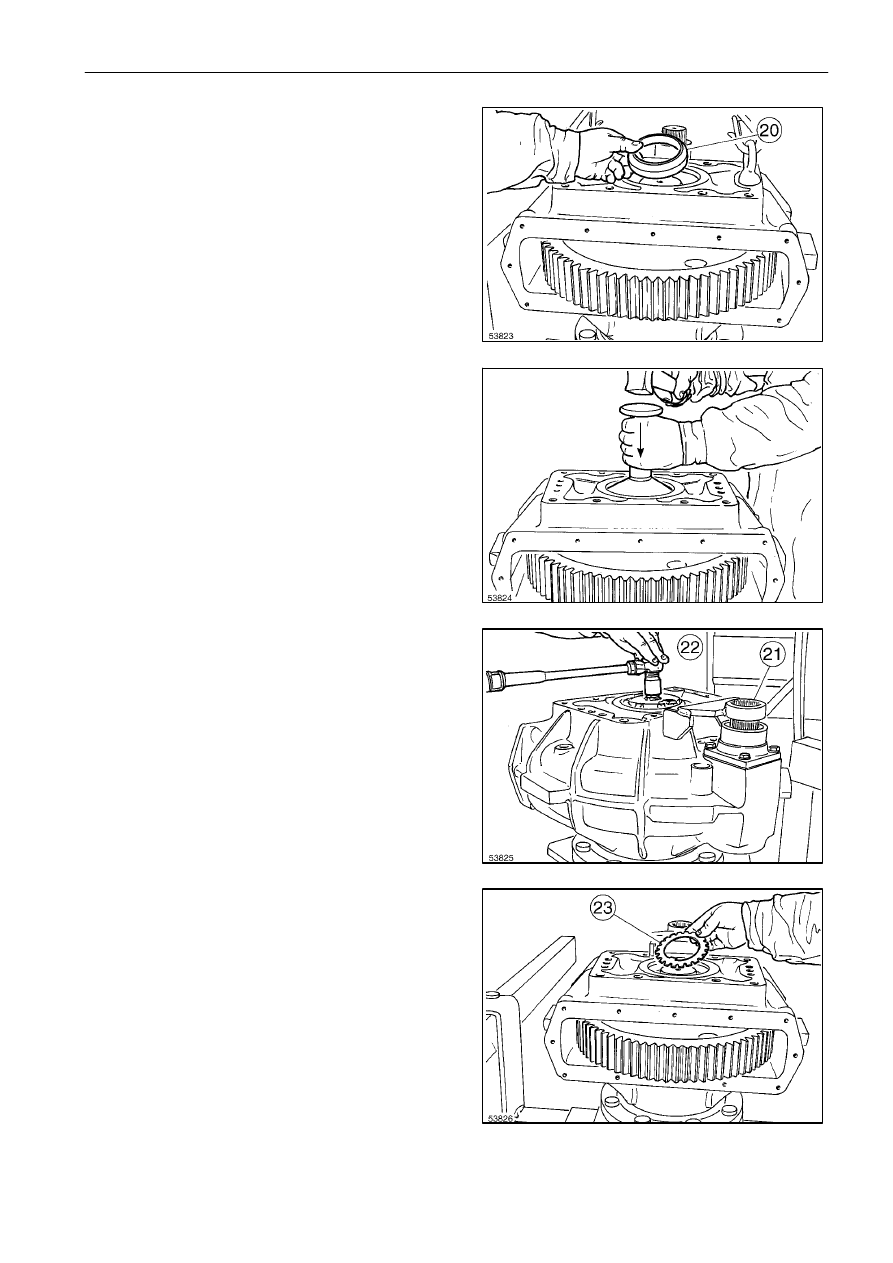

Наденьте распорное кольцо (20) на колесную ось,
направив

скошенную

кромку

кольца

вверх

(наружу).

После смазки корпуса установите внутренний
подшипник колесной оси с помощью подходящего
инструмента.

Используйте специальный инструмент (21) поз.
51013

(размеры

указаны

на

стр.

6)

для

предотвращения движения шестерни.
Наверните круглую гайку на колесную ось и
затяните с приложением момента 400/500 Нм,
используя специальный ключ (22) поз. 296124.
Снимите инструмент (21), поверните корпус на
3/4 оборота, затем снова установите инструмент.
Ослабьте круглую гайку, затем снова затяните ее
с приложением момента 300 Нм.

Установите стопорную шайбу (23).

47

48

49

50
