РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

22

С

помощью

мультипликатора

(24)

с

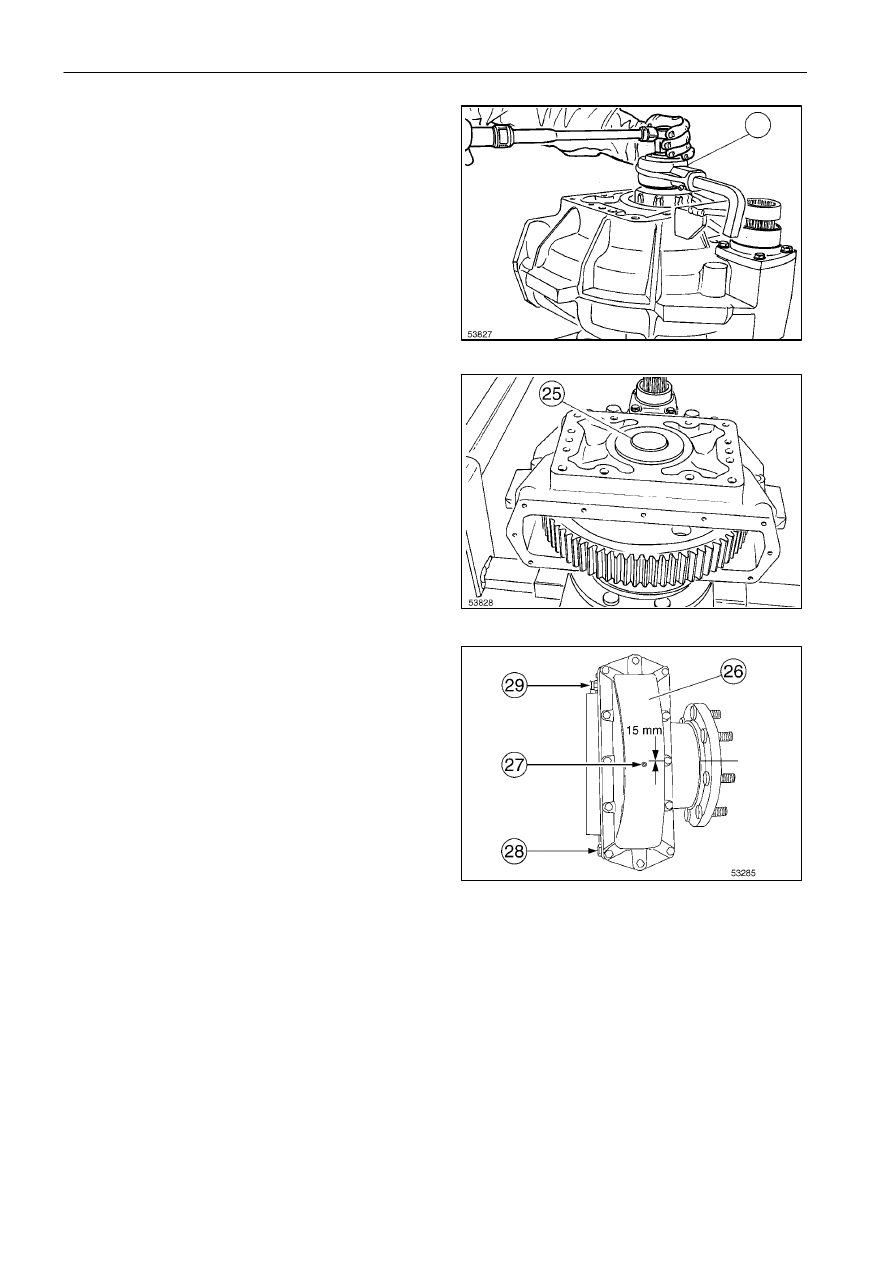

коэффициентом 1:5 затяните круглую контргайку
с приложением момента 1000 Нм, а затем загните
выступы стопорной шайбы.

Нанесите тонкий слой силикона Silmate на
поверхность крышки (25), затем запрессуйте ее с
помощью пластикового молотка.

Нанесите

на

поверхности,

сопряженные

с

крышкой (26), герметик Loctite Super Rapido 510,
затем затяните крепежные винты с приложением
момента 50 Нм.

Установите:
-

заглушку отверстия для масла (27)
с приложением момента 23 Нм.

-

заглушку слива масла (28) с приложением
момента 90 Нм.

-

сливную пробку (29) с приложением момента
28 Нм.

ПРИМЕНЕНИЕ: чтобы

поменять

правый

конечный

привод

на

левый

поменяйте

местами

заглушку

слива масла и сливную пробку,
поверните крышку на 180

° так,

чтобы заглушка располагалась на
15 мм ниже центровой линии
корпуса конечного привода.

ЗАМЕНА МАСЛА:
замена масла производится после первых 450
рабочих часов или через год, в зависимости от
того, что наступит раньше.

Собрать отработавшее масло в емкость и не
сливать в окружающую среду.

ТИП МАСЛА:
BP Terrac Super Gear 80W-90
Международная классификация: API GL5

КОЛИЧЕСТВО: 5,5 л в каждый привод

51

52

53

24

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

23

Подраздел 25 320 - КОНЕЧНЫЕ ПРИВОДЫ - МОДЕЛИ 5AL / 6AL

Операция 2532020
Конечный привод - Снятие/Установка

ПРЕДУПРЕЖДЕНИЕ

Все

массивные

детали

следует

поднимать

и перемешать с использованием подходящих
грузоподъемных

механизмов.

Кроме

того,

необходимо обеспечить надежную строповку
узлов и деталей. Перед подъемом груза следует
убедиться в отсутствии людей поблизости от
зоны выполнения работ.

ПРЕДОСТЕРЕЖЕНИЕ

Перед началом работ убедитесь, что комбайн
установлен на ровном участке, а под ведущие
и управляемые колеса комбайна подставлены
упоры.

Снятие
Поднимите машину, нажав на кнопку ручного
продольного выравнивания.

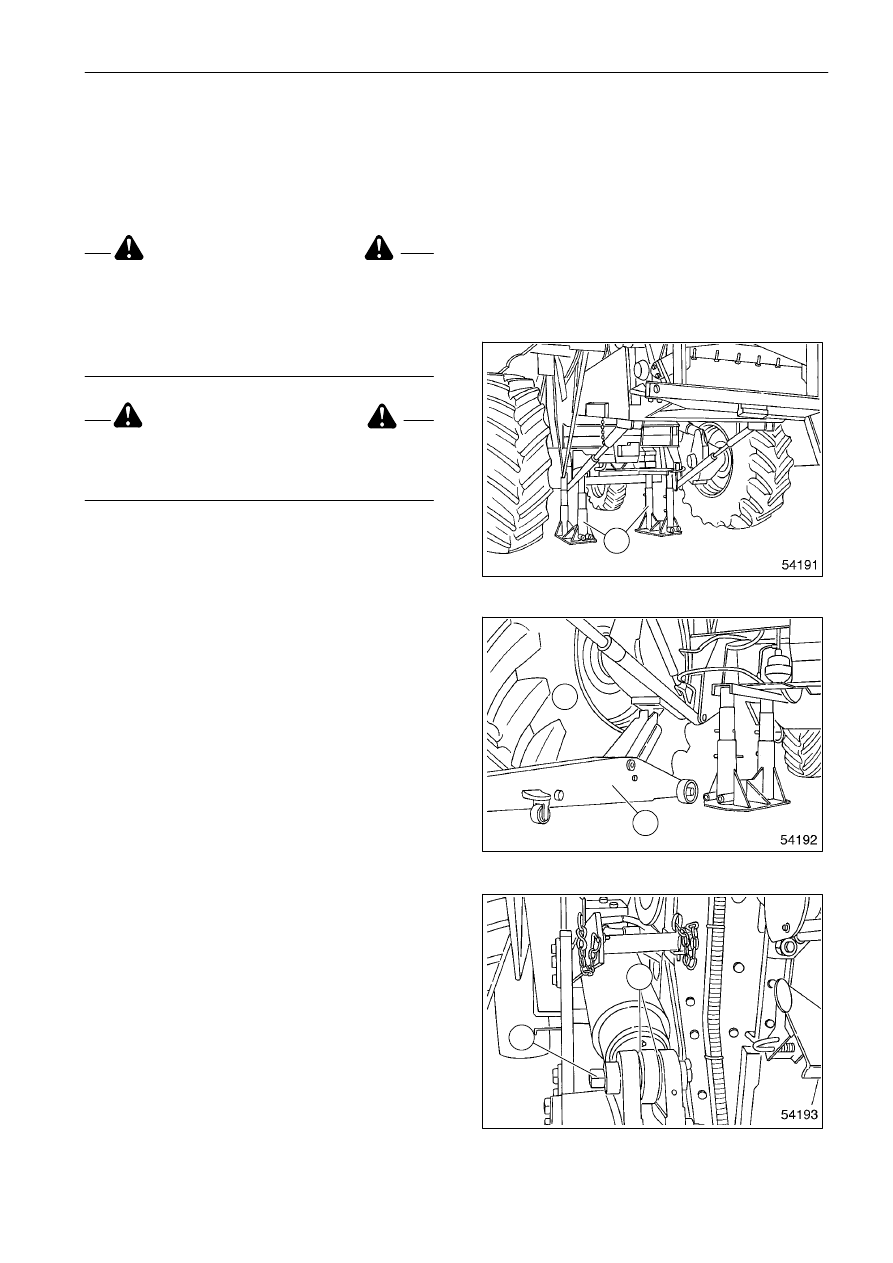

Поместите под переднюю ось две опоры (A)
с минимальной грузоподъемностью 10000 кг.

Отрегулируйте опоры таким образом, чтобы при
опускании машины её положение выровнялось
в поперечном и продольном направлениях.

Установите домкрат (B) под конечный привод,
грузоподъемность домкрата должна составлять
не менее 10000 кг.

Поднимите машину, чтобы получить возможность
снять колесо (C).

С помощью домкрата (B) опустите машину, чтобы
она не опиралась на опору (A).

Слейте масло из конечного привода, соберите
масло в емкость; запрещается сливать масло
в окружающую среду.

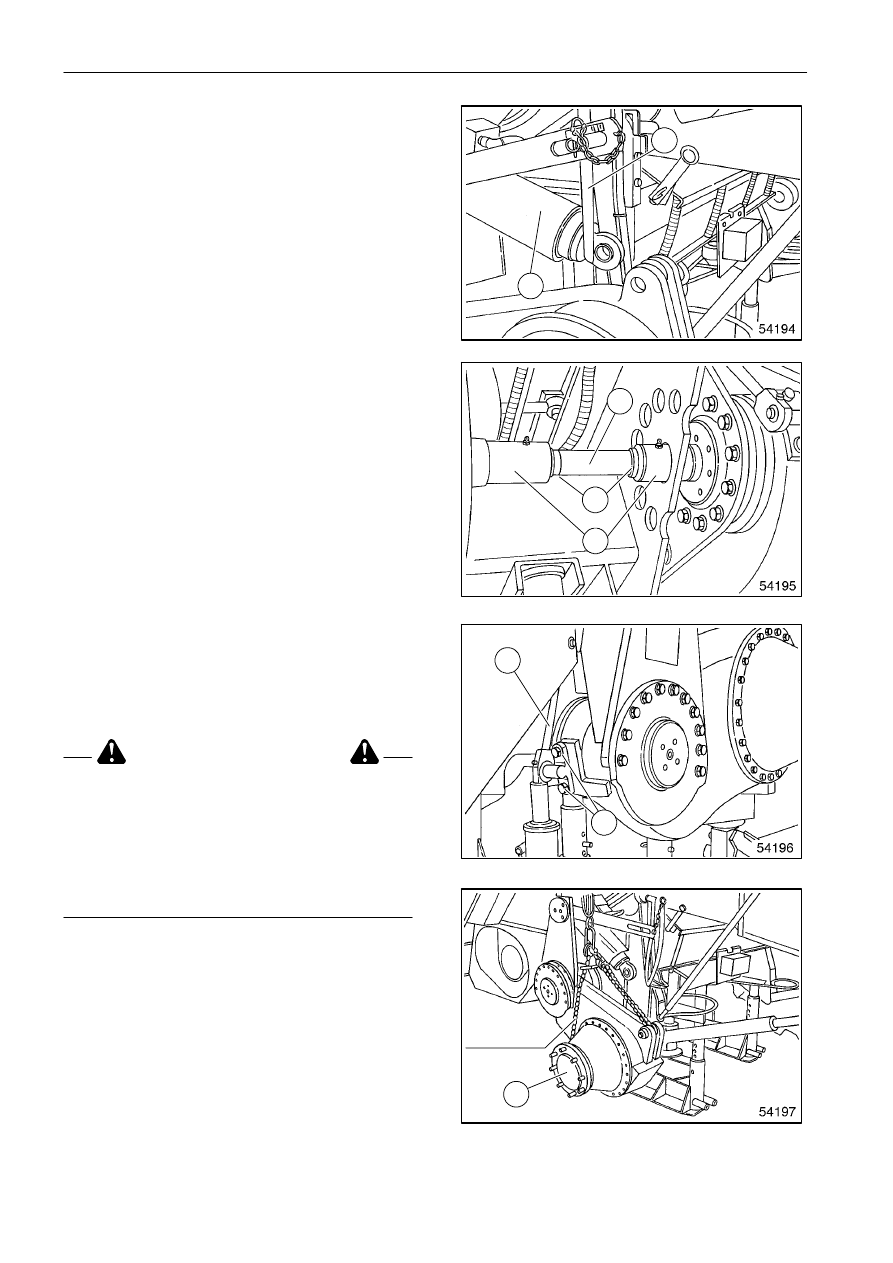

Извлеките палец (1), соединяющий конечный
привод и цилиндр, снимите регулировочные
прокладки (2).

54

55

56

A

B

C

2

1

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

24

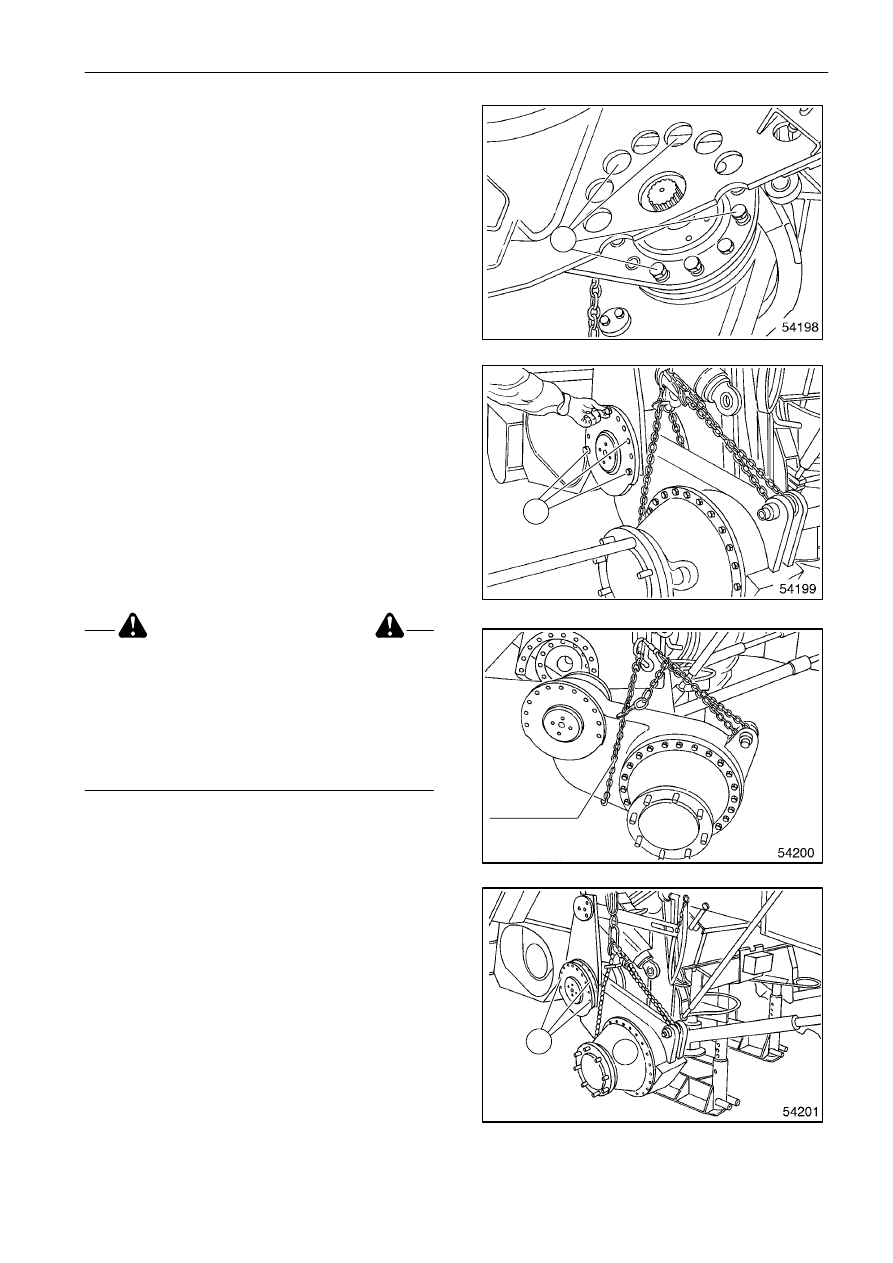

Поднимите цилиндр (1), используя трос (A) поз.
292046.

Снимите два стопорных кольца (2).

Сместите втулки (3) внутрь и снимите вал колес (4).

Отсоедините цилиндр жатки (5) от конечного
привода, для этого выверните два болта (6).

ПРЕДУПРЕЖДЕНИЕ

Используйте

гидравлический

подъемник

с

грузоподъемностью не менее 500 кг и инструмент
поз. 290740/1.
Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

Закрепите цепь поз. 290740/1 на конечном
приводе (1) и обеспечьте его поддержку с
помощью

гидравлического

подъемника

с

грузоподъемностью не менее 500 кг.

57

58

59

60

A

1

2

3

4

5

6

290740/1

1

РАЗДЕЛ 25 - ПЕРЕДНИЙ МЕХАНИЧЕСКИЙ ПРИВОД

25

Выверните все внутренние болты (2) крепления
конечного привода к раме.

Выверните все внешние болты (3) крепления
конечного привода к раме.

ПРИМЕЧАНИЕ: внутренние винты на 5 мм короче

внешних.

Наденьте трубу (A) на головку болта и снимите
конечный привод с машины.

Установка

ПРЕДУПРЕЖДЕНИЕ

Используйте

гидравлический

подъемник

с грузоподъемностью

не

менее

500

кг

и инструмент поз. 290740/1.
Обращайтесь

с

деталями

с

максимальной

осторожностью.
Не помещайте руки и пальцы между деталями.
Всегда

используйте

подходящие

средства

защиты: очки, перчатки и обувь.

Закрепите цепь поз. 290740/1 на конечном
приводе и обеспечьте его поддержку с помощью
гидравлического

подъемника

с

грузоподъемностью не менее 500кг.

Наденьте трубку на головку болта, установите
конечный привод (1) на машину и затяните болты
(2), не фиксируя их; убедитесь, что используемые
болты на 5 мм длиннее внутренних болтов.

61

62

63

64

2

3

290740/1

2

1
