РАЗДЕЛ 21 - ТРАНСМИССИЯ

15

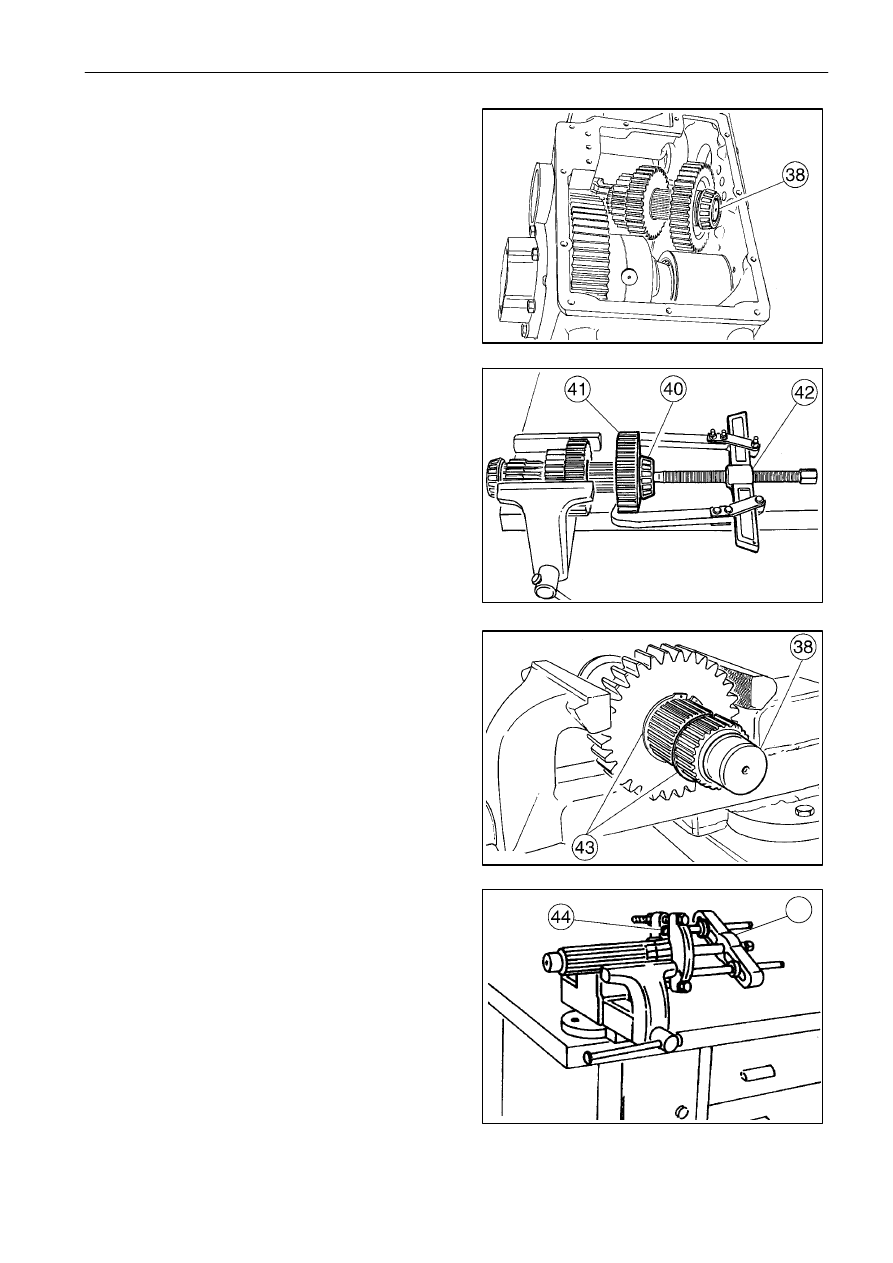

Извлеките вал (38) вместе с зубчатыми колесами,
как показано на рисунке.

Снимите подшипник (40) и колесо (41) с помощью
съемника (42).

Снимите стопорное кольцо (43) и извлеките
вал (38).

Снимите подшипник (44) с помощью съемника (45).

31

32

33

34

45

РАЗДЕЛ 21 - ТРАНСМИССИЯ

16

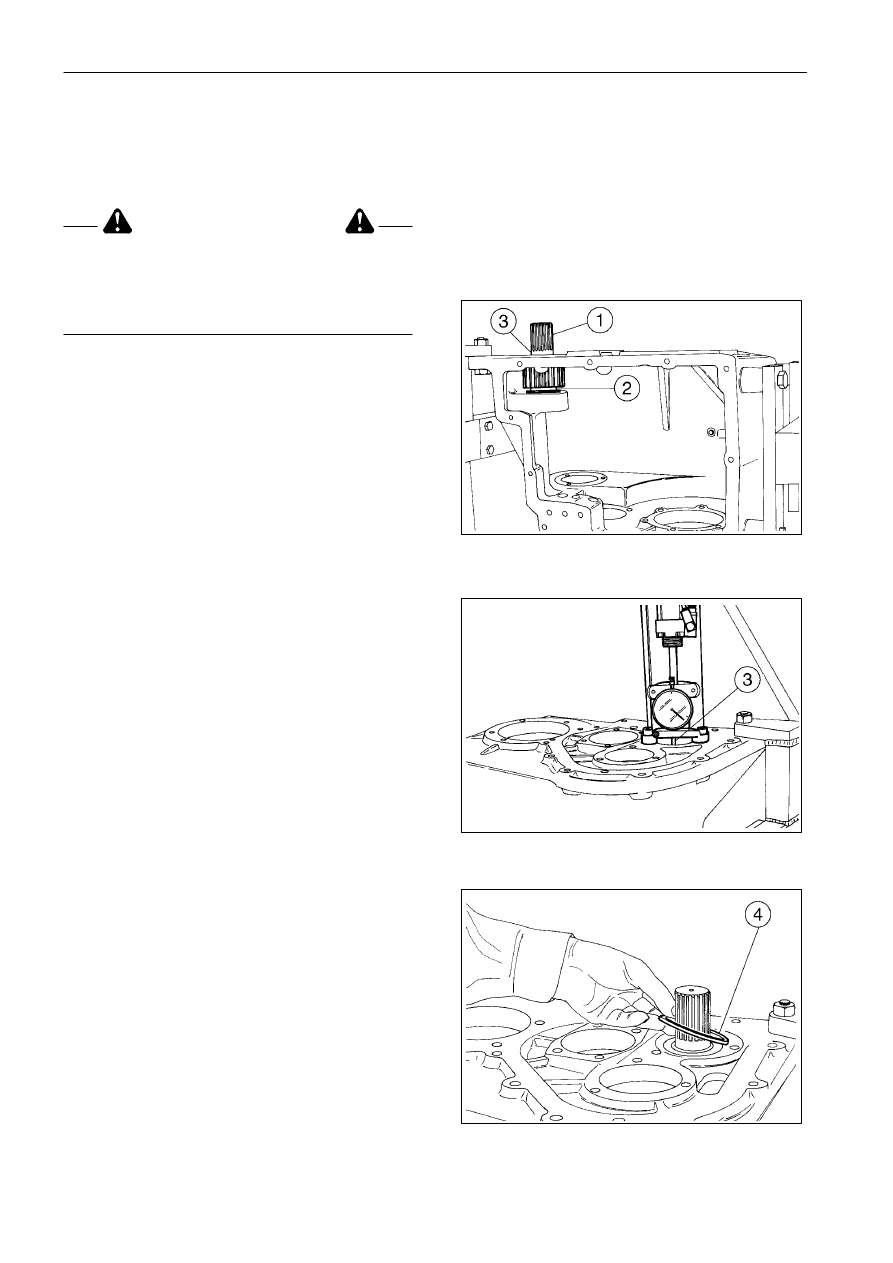

Операция 2114528
Приводной вал

Сборка

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.

Избегайте

попадания

рук

и пальцев между деталями. Всегда используйте
подходящие средства защиты: очки, перчатки
и обувь.

Выполняется следующим образом:

установите корпус трансмиссии на стенд поз.
290090, используя скобы поз. 296119.
Выполните

предварительную

установку

подшипников на вал (1).

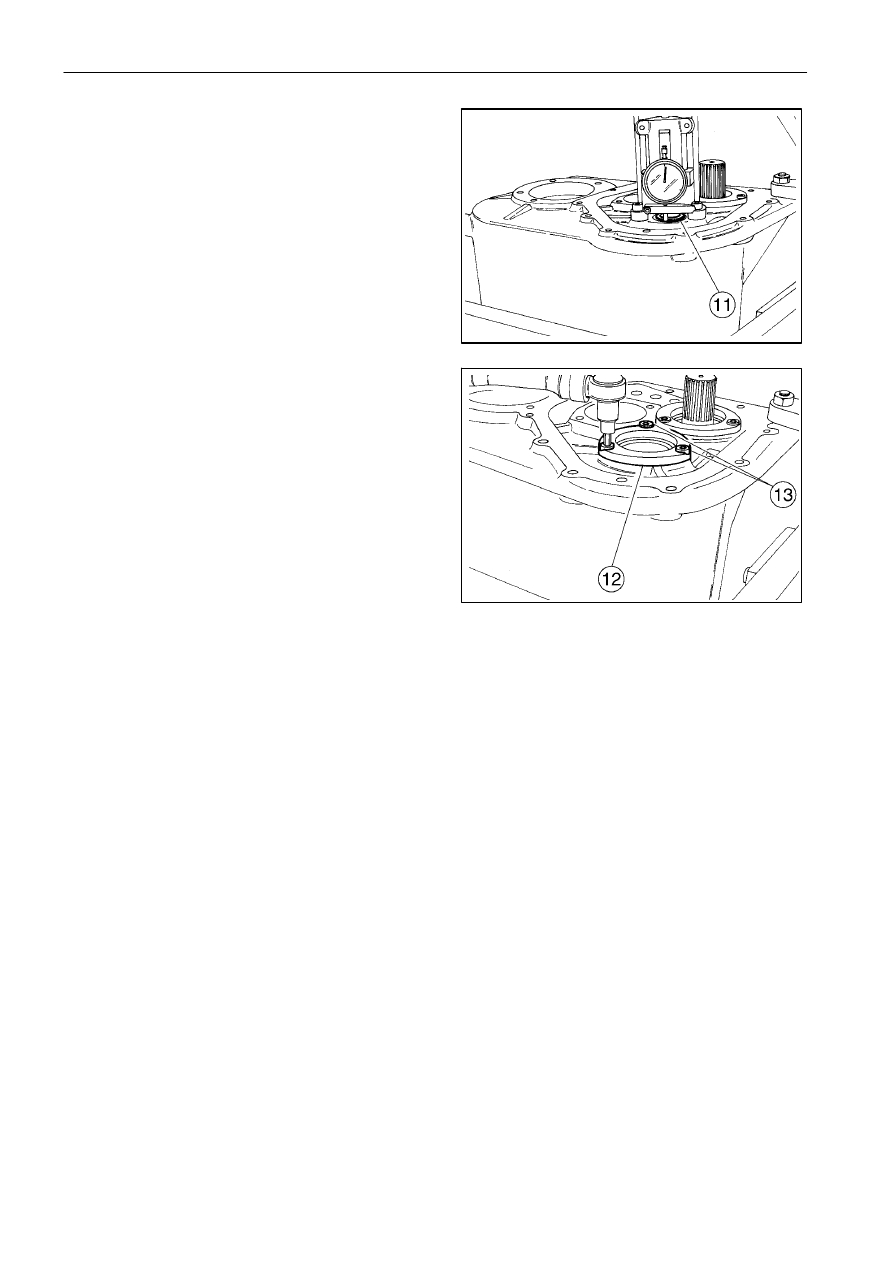

Установите

круглую

гайку

внутреннего

подшипника (2) корпуса.
Установите главный вал (1) и кольцо наружного
подшипника (3).

Напрессуйте круглую гайку наружного подшипника
(3) давлением 2 бар.
С помощью циферблатного индикатора измерьте
осевой люфт и подсчитайте необходимую толщину
регулировочный прокладок, учитывая, что осевой
зазор между буртиками должен составлять от 0 до
0,05 мм (имеющиеся регулировочные прокладки
перечислены на стр. 10).

Установите

необходимое

количество

регулировочных прокладок (4), проверяя их
плоскостность и чистоту.

35

36

37

РАЗДЕЛ 21 - ТРАНСМИССИЯ

17

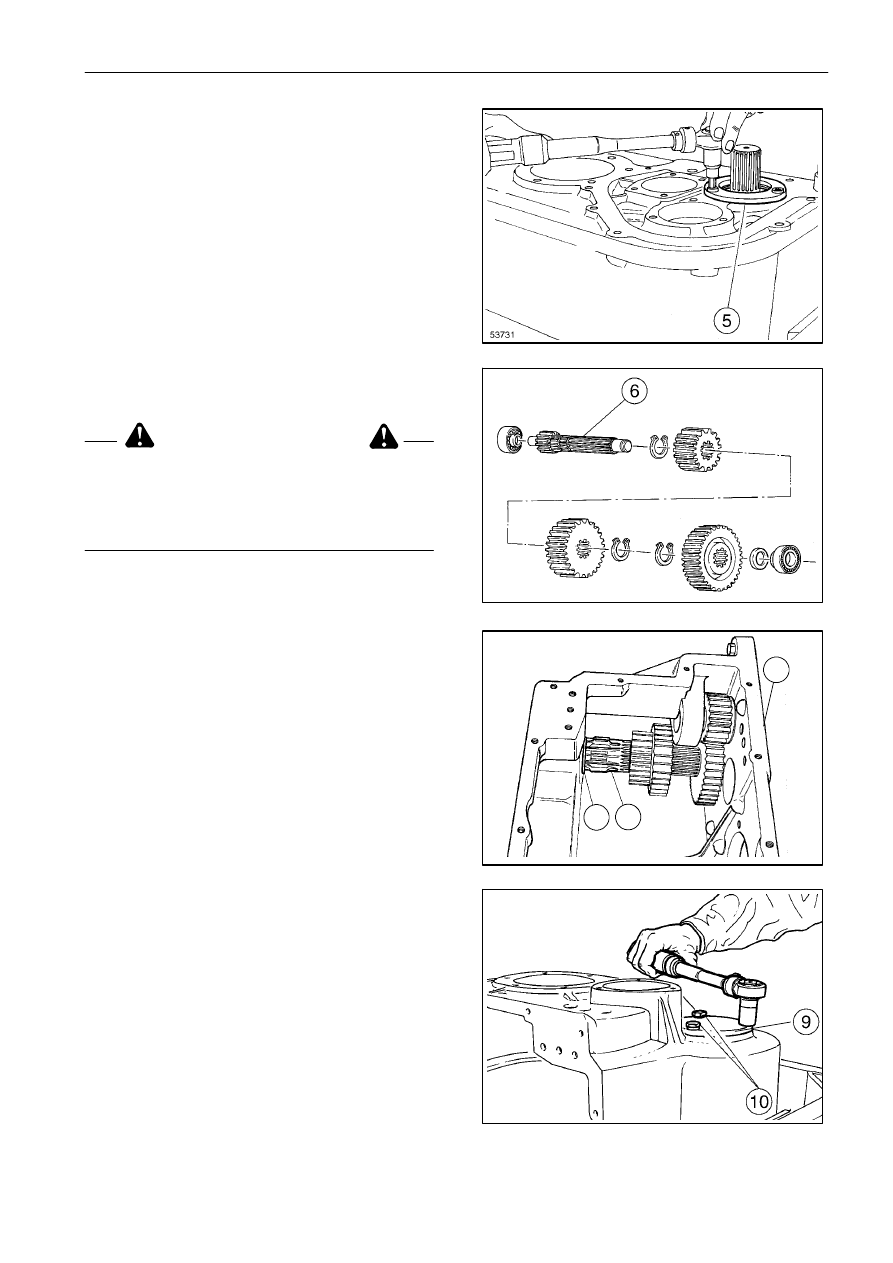

Установите

фланец

(5),

затянув

болты

с приложением момента 70 Нм.
Убедитесь в том, что вал вращается свободно.

Операция 2114550
Трансмиссионный вал

Сборка

ПРЕДУПРЕЖДЕНИЕ

Обращайтесь

с

деталями

с

максимальной

осторожностью.

Избегайте

попадания

рук

и пальцев между деталями. Всегда используйте
подходящие средства защиты: очки, перчатки
и обувь.

Выполняется следующим образом:

соберите вспомогательный вал (6), установив на
него зубчатые колеса и подшипники, действуя
в указанном порядке.

Установите круглую гайку (7) и зубчатые колеса (6)
на вал, затем установите круглую гайку (8).

Нанесите

слой

герметика

Loctite

510

на

поверхность фланца (9), затем присоедините его
к корпусу трансмиссии.
Нанесите герметик Loctite 242 на болты (10)
и затяните их с приложением момента 70 Нм.

38

39

40

41

7

8

6

РАЗДЕЛ 21 - ТРАНСМИССИЯ

18

Установите

круглую

гайку

подшипника

(11),

используя давление 2 бар.
С помощью циферблатного индикатора измерьте
осевой люфт и подсчитайте необходимую толщину
регулировочный прокладок, учитывая, что осевой
зазор между буртиками должен составлять от
-0,03 до 0,08 мм (имеющиеся регулировочные
прокладки перечислены на стр. 10).

Установите

необходимое

количество

регулировочных

прокладок,

проверяя

их

плоскостность и чистоту.
Закрепите фланец (12), затянув болты (13)
с приложением момента 70 Нм.
Убедитесь в том, что вал вращается свободно.

42

43
