РАЗДЕЛ 21 - ТРАНСМИССИЯ

7

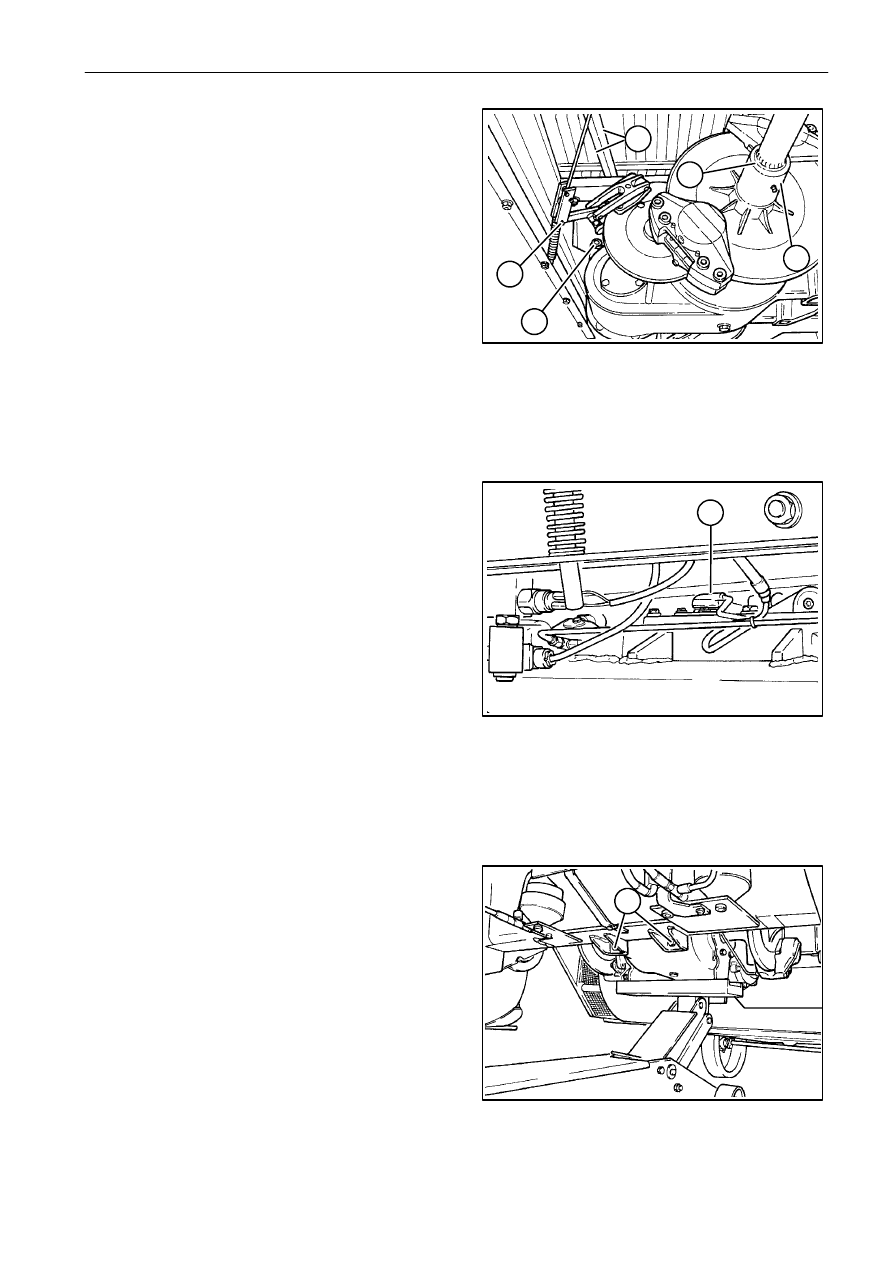

Отсоедините: соединительный штифт ручного
тормоза (4), тяги

управления переключением

передач

(5)

и

провода

датчика

счетчика

пройденного пути (6).

Отсоедините правую и левую муфты (7) от
коробки передач, предварительно сняв стопорное
кольцо (8).

Поместите коробку передач на гидравлический
подъемник с грузоподъемностью не менее 500 кг
и используйте инструмент поз. 296115.

Выверните четыре передних болта (9) и задний
болт (10) крепления корпуса трансмиссии.

Опустите трансмиссию в сборе и снимите ее с
машины.

4

5

6

5

4

10

8

7

6

9

296115

РАЗДЕЛ 21 - ТРАНСМИССИЯ

8

Установка

ПРЕДУПРЕЖДЕНИЕ

Поместите коробку передач на гидравлический
подъемник с грузоподъемностью не менее 500 кг
и используйте инструмент поз. 296115.
Для

выравнивания

отверстий

используйте

соответствующий инструмент
НИ

В

КОЕМ

СЛУЧАЕ

НЕ

СЛЕДУЕТ

ИСПОЛЬЗОВАТЬ

ДЛЯ

ЭТОЙ

ОПЕРАЦИИ

СОБСТВЕННЫЕ ПАЛЬЦЫ ИЛИ РУКИ.

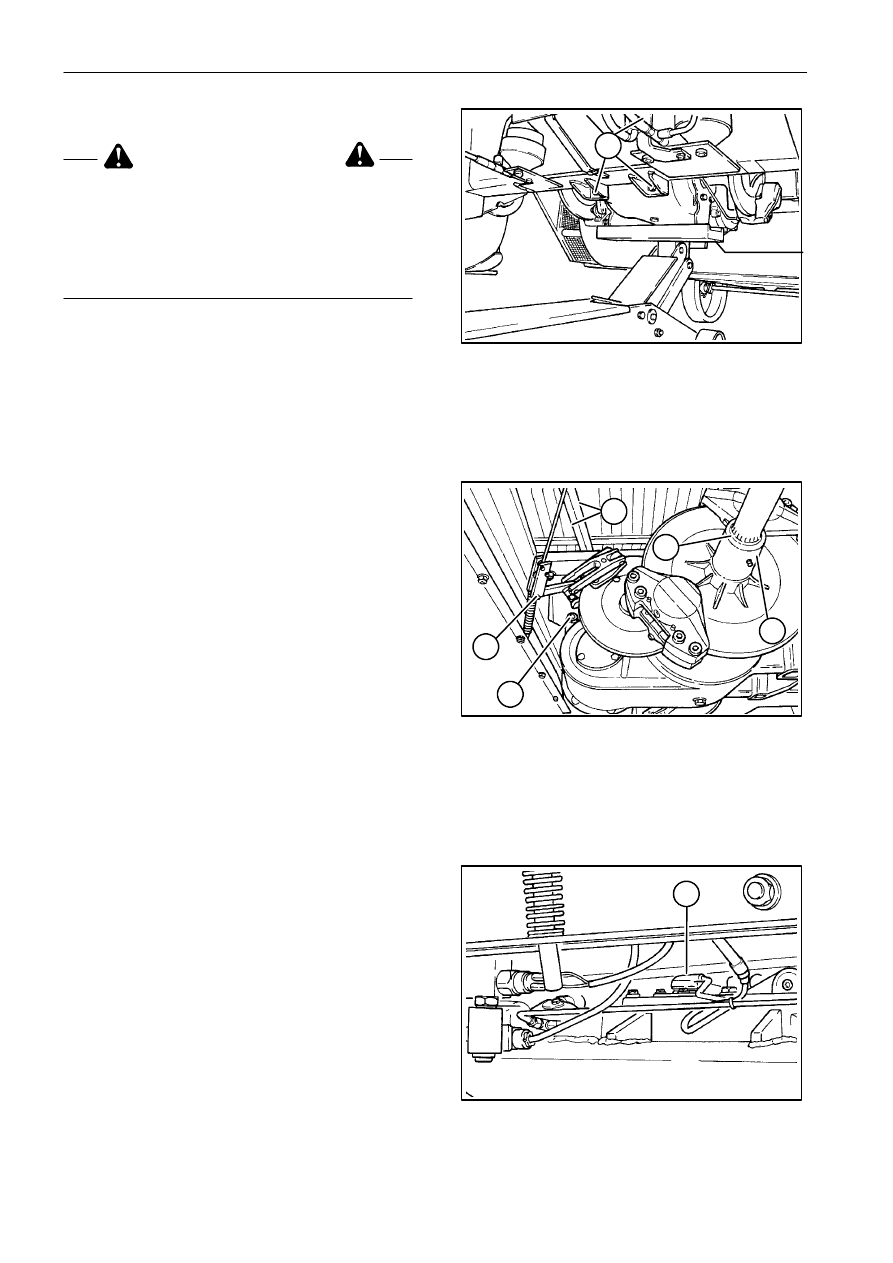

Поднимите трансмиссию в сборе до требуемой
высоты.
Заверните 4 передних болта (9) крепления
трансмиссии, предварительно нанеся герметик
Loctite 242, затем затяните с приложением
момента 210 Нм.

Установите

задний

болт

(10)

крепления

трансмиссии и затяните его с приложением
момента 331 Нм.

Установите:

тяги

переключения

передач (5),

соединительный штифт ручного тормоза (4)
и провода (6) датчика счетчика пройденного пути.

Установите

две втулки

вала

колес

(7)

на

выходные валы трансмиссии и зафиксируйте
с помощью стопорных колец (8).

7

8

9

9

296115

5

4

10

8

7

6

РАЗДЕЛ 21 - ТРАНСМИССИЯ

9

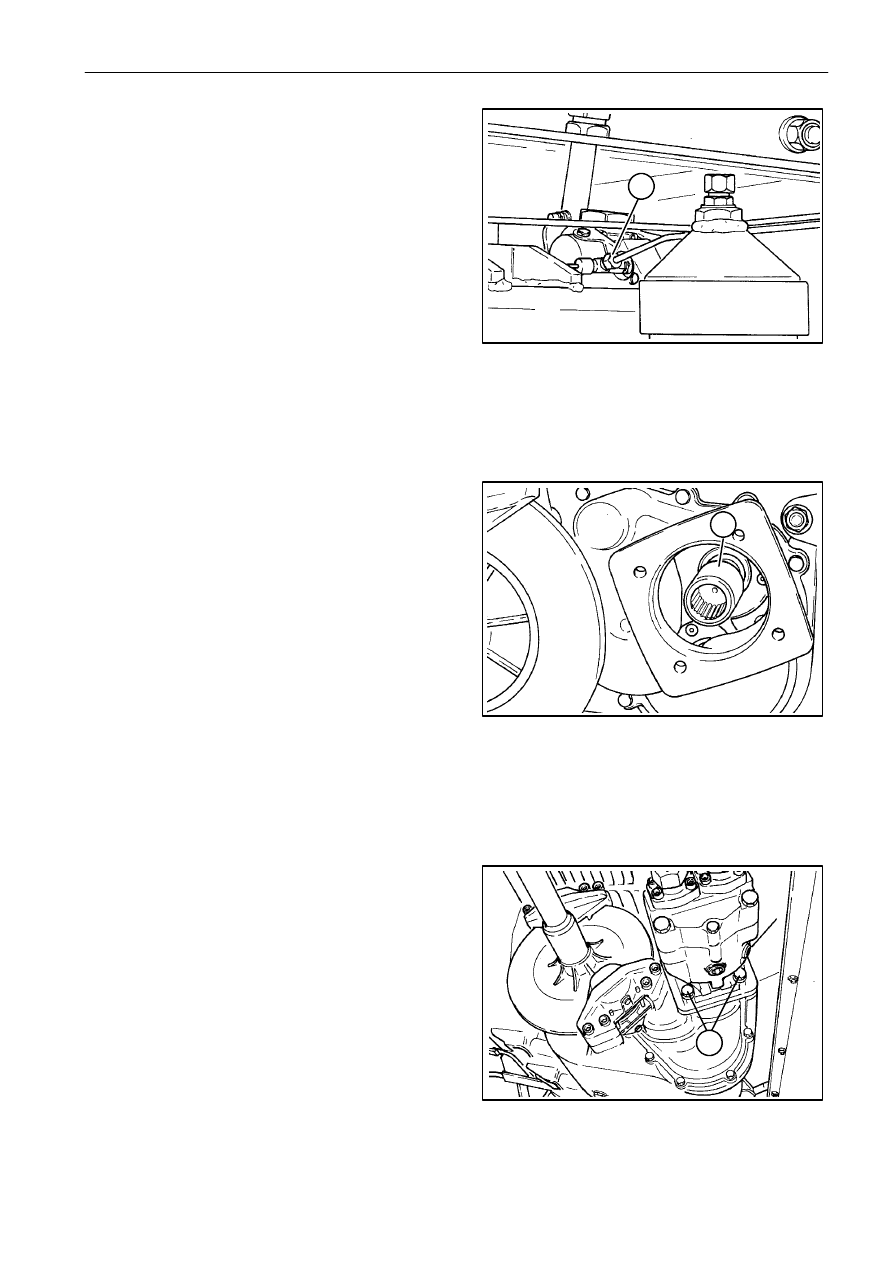

Присоедините

трубки

рабочего

тормоза

(3)

к соответствующим отверстиям и выпустите из
них

воздух,

затем

залейте

в

бак

масло,

соответствующее

рекомендациям Руководства

для оператора комбайна.

Убедитесь,

что

втулка

(11)

соединения

гидростатического двигателя и главного вала
трансмиссии установлена.

Установите

гидростатический

двигатель

и затяните болты (2).
Закрепите

хомут

трубки

гидростатической

системы (1).

10

11

12

3

11

2

13

14

5,0 мм (in)
5,2 мм (in)
5,4 мм (in)
5,6 мм (in)
5,8 мм (in)
6,0 мм (in)

РАЗДЕЛ 21 - ТРАНСМИССИЯ

10

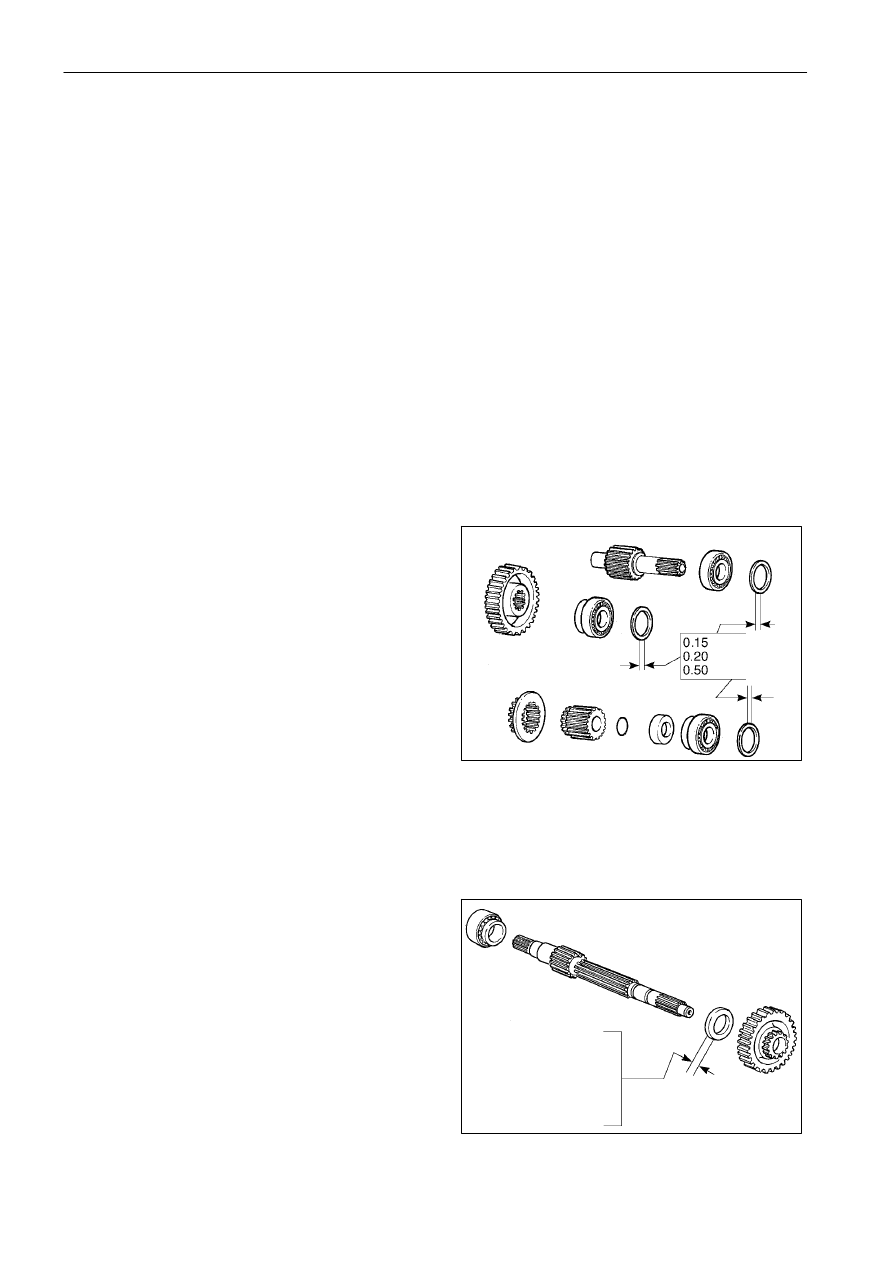

КОРОБКА ПЕРЕДАЧ

ВВЕДЕНИЕ

Процедура

демонтажа/сборки

внутренних

элементов

(при

снятой

крышке

корпуса

трансмиссии на монтажном столе).

ГЛАВНЫЙ ВАЛ:
снятие/установка

ПРОМЕЖУТОЧНЫЙ ВАЛ:
снятие/установка

ВСПОМОГАТЕЛЬНЫЙ ВАЛ:
снятие возможно только после того, как будет
снят промежуточный вал.
Установка возможна только после установки
промежуточного вала.

СБОРКА ДИФФЕРЕНЦИАЛА:
разборка возможна только после того, как будет
снят промежуточный вал.
Установка возможна только после установки
промежуточного вала.

Комплект

регулировочных

прокладок

для

настройки осевого зазора подшипника вала.

Комплект

регулировочный

прокладок

для

настройки осевого зазора промежуточного вала.
