ПРИЛОЖЕНИЕ А (косилка КС-200)

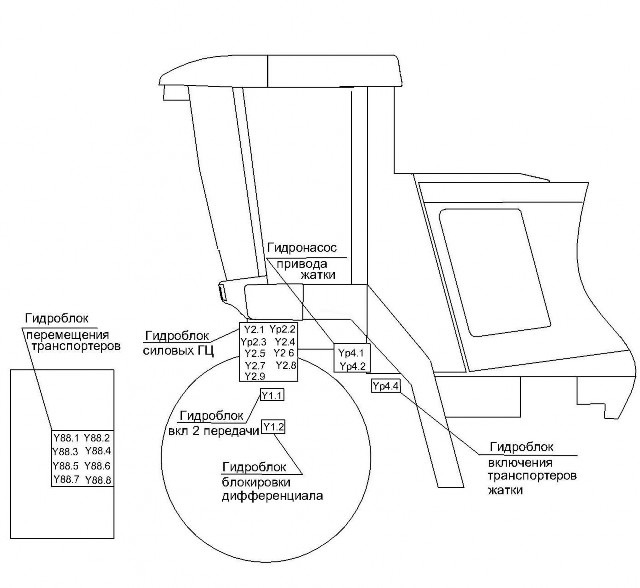

Схема расположения электромагнитов косилки КС-200 показана на рисунке А.1.
Рисунок А.1 – Схема расположения электромагнитов
ПРИЛОЖЕНИЕ А

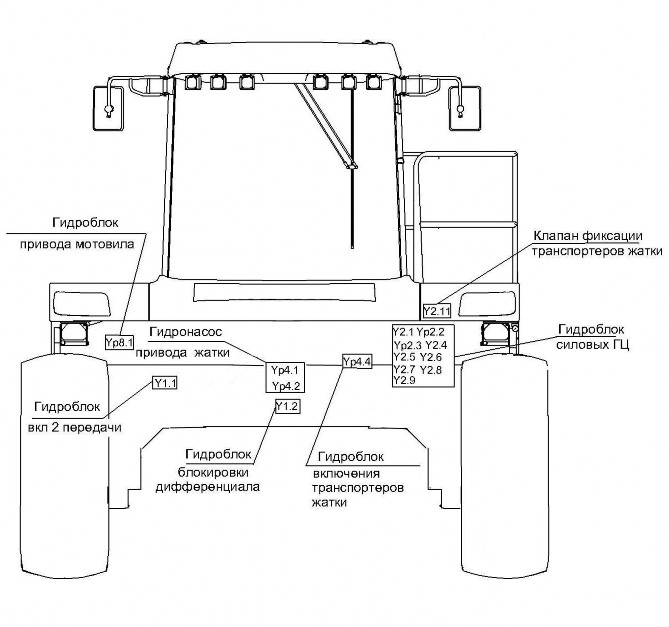

Схема расположения электромагнитов показана на рисунке А.2.
Рисунок А.2 – Схема
расположения электромагнитов
КС-200-0000000 ИЭ Приложение А
ПРИЛОЖЕНИЕ А

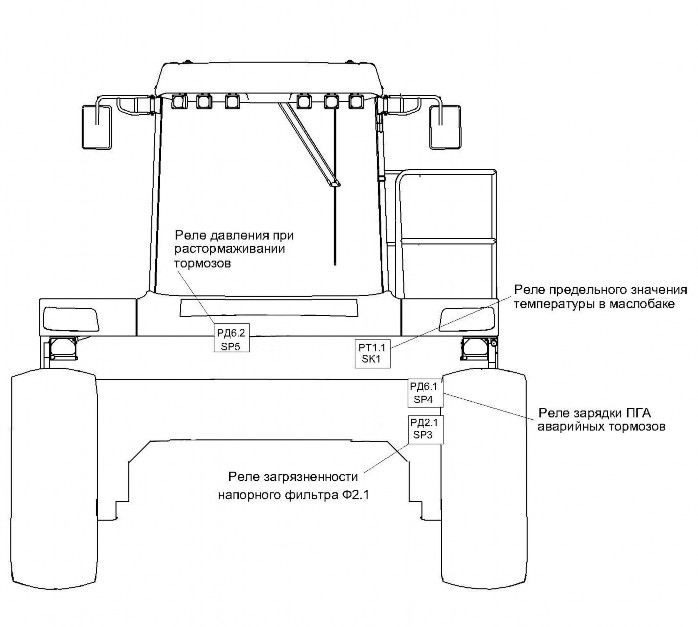

Схема расположения датчиков реле показана на рисунке А.3.
Рисунок А.3 – Схема
расположения датчиков реле
ПРИЛОЖЕНИЕ А
Схема расположения датчиков реле показана на рисунке А.4.
Рисунок А.4 – Схема
расположения датчиков реле
ПРИЛОЖЕНИЕ А
Таблица 1 – Включение электромагнитов гидросистемы привода ходовой части с
блокировкой
Вид операции
Потребитель
Номер Типоразмер электромагнита двигателя п
Включение 1 передачи (скорости)
-
-
-
Включение 2 передачи (скорости)
-
Y1.1
-
Включение блокировки дифференциала включение электромагнита на 30
сек.
-
Y1.2
-
Включение электромотора при буксировке косилки
Н1.2
Y1.3
-
-
-
Первичная рименяемость
Таблица 2 – Включение электромагнитов гидросистемы силовых гидроцилиндров
Вид операции
Потребитель
Номер электромагнита
Типоразмер двигателя
Первичная применяемость
Перемещение жатки быстрое
ГЦ2.1 ГЦ2.2
Y2.1
-
Yp2.2
-
100х50
-250
КС-2000602520
подъем
опускание, под собственным весом в крайнее нижнее положение,
включение магнита на 10 сек.
-
Yp2.3 (10
сек)
-
плавающее положение, ток 90-95% макс.
Yp2.3
Перемещение жатки медленное
ГЦ2.1 ГЦ2.2
Y2.1
-
Yp2.2
-
100х50
-250
КС-2000602520
подъем
опускание (под собственным весом)
-
Yp2.3
-
опускание (принудительное втягивание штоков ГЦ)
ГЦ2.1 ГЦ2.2
Y2.1
Y2.5
Y2.6
100х50
-250
КС-2000602520
Прокачка гидроцилиндров (дросселя Д2.1 и Д2.2 открыты)
подъем
ГЦ2.1 ГЦ2.2 ДУГ2.1
Y2.1
Yp2.2
Y2.4
Y2.7
100х50
-250
КС-2000602520
опускание
Y2.1
Y2.5 Y2.7
Y2.6
Y2.10
Таблица 3 – Включение электромагнитов гидросистемы рабочих органов косилки
Вид операции
Потребитель
Номер электромагнита
Типоразмер двигателя
Первичная применяемость
Привод валковой жатки
М88.6
Yp4.2
100
КС-2000688210
Включение, регулирования оборотов ротационной жатки
М87.1
Yp4.1
-
-
200
Таблица 4 – Включение эл
ектромагнитов
гидросистемы аварийных торм
Вид операции
Потребитель
Номер Типоразмер электромагнита двигателя п
Зарядка ПГА2.1 и 2.2
при разомкнутом реле РД6.1
-
Y2.1
-
-
-
при замкнутом реле РД6.1
-
-
озов
Первичная рименяемость
Таблица 5 – Включение электромагнитов гидросистемы привода мотовила косилки
Вид операции
Потребитель
Номер Типоразмер электромагнита двигателя пр
Включение (регулирования оборотов) мотовила
М88.5
Yp8.1
-
160
КС-2000688200
Первичная именяемость
Таблица 6 – Включение электромагнитов гидросистемы рабочих органов ротационной
жатки
Вид операции
Потребитель
Номер электромагнита
Типоразмер двигателя
Первичная применяемость
Включение, регулирования оборотов ротационной жатки
М87.1
Yp4.1
-
-
160
Таблица 7 – Включение электромагнитов гидросистемы рабочих органов валковой
жатки
Вид операции
Потребитель
Номер электромагнита
Типоразмер двигателя
Первичная применяемость
Включение, регулирование оборотов режущего аппарата валковой жатки
М88.6
Yp4.2
-
-
100
Включение (регулирования оборотов) транспортеров
М88.3 М88.4
Yp4.4
-
-
50
50
КС-2000688220
Валок посередине
Y88.5
Y88.8
-
Валок слева
Y88.6
Y88.8
-
Валок справа
Y88.5
Y88.7
-
Перемещение транспортеров:
М88.1 М88.2
ГЦ89.5 ГЦ89.6
Yp4.4
Y2.1
Y2.11
200
200
КС-2000688230
Валок посередине валок слева
Y88.3
-
-
Валок посередине валок справа
Y88.2
-
-
Валок слева валок посередине
Y88.4
-
-
Валок слева валок справа
Y88.4
Y88.2
-
Валок справа валок посередине
Y88.1
-
-
Валок справа валок слева
Y88.1
Y88.3
-
Примечание При совместном включении магнитов Y88.1+Y88.3 и
Y88.4+Y88.2 должна происходить задержка в 1 с. включение магнитов
Y88.3 и Y88.2.
Таблица 8 – Включение электромагнитов гидросистемы силовых цилиндров валковой
жатки
Вид операции
Потребитель
Номер электромагнита
Типоразмер двигателя
Первичная применяемость
Перемещение мотовила
ГЦ89.3 ГЦ89.4
Y2.1
Y2.7
Y2.8
Y2.5
32х20-430
40х24-430
-
вперед
назад
Y2.1
Y2.7
Y2.8
Y2.4
Перемещение мотовила
ГЦ89.1 ГЦ89.2
Y2.1
-
Y2.9
Y2.5
40х24-330
40х32-330
-
вверх
Вниз
-
-
Y2.9
-
Таблица 9 Индикаторы контроля параметров гидросистемы привода хода косилки с
блокировкой
Наиме нование
Место установки
Функциональное назначение
Обозначение
в гидросхеме
Обозначение
в электросхеме
Нормальное состояние
Состояние сигнализации
Диапазонпоказаний(наст ройки)
Диапа пазон зонпоказаний (срабатытывавания)
Единицы измерения
Реле давления
В фильфильтре Ф1.1,
установ новленном в масляном баке
Сигнал загрязненности фильтроэлемента в фильтре Ф1.1 (звуковое, визуальное оповещение)
PД1.1
(P6 или Р763540)
SP1
Замкнут
Разомк нут
-
0,2
МПа
Реле температуры
Маслобак
Сигнал о предельном значении температуры в маслобаке (звуковое, визуальное оповещение)
РТ1.1 (ДАТЖ04)
SK1
Разомкнут
Замкнут
+83±3
-
°С
Реле уровня
Маслобак
Сигнал о минимальном уровне рабочей жидкости в маслобаке (звуковое, визуальное оповещение)
РУ1.1 (ДГС-М-
00-24-01К)
SL1
Разомкнут в масле
Замкнут в воздухе
-
-
-
Датчик температуры
Дренаж моторколес привода хода
Контроль значения температуры в дренажной гидролинии мотор
колес
ДТ1.1 (19.3828)
BK1
-
-
0...+100
+5,
+86,
+90
°С
Таблица 10 Индикаторы контроля параметров гидросистемы силовых гидроцилиндров
Наиме нование
Место установки
Функциональное назначение
Обозначение
в гидросхеме
Обозначение
в электросхеме
Нормальное состояние
Состояние сигнализации
Диапазонпоказаний(наст ройки)
Диапа пазон зонпоказаний (срабатытывавания)
Единицы измерения
Реле давления
В
напорномфильтре Ф2.1гид росисте стемысиловых ГЦ
Сигнал загрязненности фильтроэлемента в фильтре Ф2.1 (звуковое, визуальное оповещение)
PД2.1
SP3
Замкнут
Разомк нут
-
0,4
МПа
Таблица 11 Индикаторы контроля параметров гидросистемы аварийных тормозов
Наиме нование
Место установки
Функциональное назначение
Обозначение
в гидросхеме
Обозначение
в электросхеме
Нормальное состояние
Состояние сигнализации
Диапазонпоказаний(нас тройки)
Диапазонпоказаний (срабатывания)
Единицы измерения
Реле давления
В линии зарядки ПГА6.1
и ПГА6.2
Контроль зарядки ПГА
аварийных тормозов (звуковое, визуальное оповещение)
РД6.1 (0169 419
03 1 011)
SP4
Разомкнут
Разомк нут
5-15
менее 14
МПа
Реле давления
В линии Гидроц илиндр ов Динами ческих тормозо в
Контроль давления при торможе нии
(стопсигнал)
РД6.2 (0170 461
01 1 010)
SP5
Разомкнут
Замкнут
1-10
более 1
МПа
Таблица 12 Перечень гидронасосов
Наименова ние
Обозна чение в гидро схеме
Рабочий объем
Направле ние вращения
Типораз мер вала
Возмож ность регули рования
Обороты Враще ния
Место установки на комбайне
Гидронасос привода хода
Н1.1
112 см 3
Правый
23T 16/32
Регулируе мый
2476 об/мин
На мультипли каторе
Гидронасос силовых гидроцилин дров
Н2.1
20 см 3
Правый
-
Не регулируе мый
2476 об/мин
На мультипли каторе
Гидронасос рулевого управления
Н3.1
10 см 3
Левый
-
Не регулируе мый
2476 об/мин
На мультипли каторе
Гидронасос привода жатки
Н4.1
125 см 3
Правый
15T 8/16
Регулируе мый
2000 об/мин
Под кабиной, кардан
Гидронасос привода транспорте ров
Н4.2
28 см 3
Правый
13T 16/32
Регулируе мый
2000 об/мин
Под кабиной, кардан
Гидронасос привода мотовила
Н8.1
20 см 3
Левый
9T 16/32
Не регулируе мый
2476 об/мин
На мультипли каторе
Таблица 13 Перечень гидросистем
Обозначение
Наименование
Исполнение
КC-200-0601000
Гидросистема привода хода косилки КС-200 с блокировкой
Опция
КC-200-0601000-01
Гидросистема привода хода косилки КС-200 без блокировки
Основное
КC-200-0602000
Гидросистема силовых гидроцилиндров косилки КС-200
Основное
КC-200-0603000
Гидросистема рулевого управления косилки КС-200
Основное
КC-200-0604000
Гидросистема рабочих органов косилки КС-200
Основное
КC-200-0606000
Гидросистема аварийных тормозов косилки КС-200
Основное
КC-200-0607000
Гидросистема бускировки
Опция
КC-200-0608000
Гидросистема привода мотовила косилки КС-200
Основное
КC-200-0687000
Гидросистема рабочих органов ротационной жатки КС-200
Основное
КC-200-0688000
Гидросистема рабочих органов валковой жатки КС-200
Основное
КC-200-0689000
Гидросистема силовых цилиндров валковой жатки КС-200
Основное
Таблица 14 Линии связи гидравлических аппаратов
Обозначение
Наименование
Т1.1
Слив с распределителя 2 скорости в блок блокировки
Т1.2
Слив с блока блокировки в бак
S1.3
Всасывание насоса ГСТ112, привод хода
P1.4
Напор насоса привода хода к блоку блокировки
P1.5
Давление подпитки, управление 2 скоростью и блокировкой диф-ла
P1.6
Всасывающе-сливная линия насоса привода хода к блоку блокировки
Т1.7
Дренаж с промывочного клапана в дренаж насосы ГСТ
S2.1
Всасывание насоса НШ20, силовые ГЦ
P2.2
Напор от насоса Н2.1 к фильтру напорному Ф2.1
P2.3
Напор от фильтра напорного Ф2.1 к блоку ГБ2.1
P2.4
Напор от блока ГБ2.1 к тормозной педали К6.1
Т2.5
Слив свободный с блока силовых цилиндров
P2.5
Напор от блока ГБ2.1 к разъему (к гидроцилиндру перемещения мотовила)
P2.6
Напор от блока ГБ2.1 к разъему (к гидроцилиндру подъема мотовила)
P2.7
Напор от блока ГБ2.1 к разъему (к гидроцилиндру подъема мотовила)
P2.8
Напор (слив) от клапана К2.1 к разъему РМ4.1
А2.9
От штоковых полостей ДУГ 2.1 к поршневым полостям гидроцилиндров
ГЦ2.1 и ГЦ2.2.
P2.10
От гидроблока ГБ2.1 к поршневой полости ДУГ2.1
Т2.11
От клапана К2.1 в бак
S3.1
Всасывание насоса НШ10, рулевое управление
P3.2
Напор насоса НШ10, рулевое управление к насос дозатору
Т4.1
Слив с блока регулирования оборотов транспортеров жатки
S4.3
Всасывание насоса подпитки 125 см3 ,
линия бак фильтр
S4.4
Всасывание насоса подпитки Н4.1 (125 см3 ),
линия фильтр насос
P4.5
Напорная линия насоса Н4.1 (125 см3 )
к полумуфтам, высокое давление для жатки валковой
P4.6
Напорная линия насоса Н4.1 (125 см3 )
к полумуфтам, высокое давление для жатки ротационной
S4.7
Всасывание насоса Н4.2 (28см3 )
P4.8
Напор от насоса Н4.2 (28см3 )
к ГБ4.2
P4.9
Напор от насоса ГБ4.2 к разъему РМ4.1
Т4.10
Дренаж в бак насоса Н4.2 (28см3 )
Т4.11
Дренаж в бак моторов валковой жатки
LS4.12
Дренаж в бак моторов валковой жатки
Т6.1
Слив с тормозной педали в бак
S8.1
Всасывание гидронасоса мотовила Н8.1
P8.2
Напор от гидронасоса мотовила к гидроблоку управления оборотами
P8.3
Напор от гидроблока управления оборотами мотовила к муфте
P8.4
Слив от гидроблока управления оборотами мотовила к муфте
P88.1
Напор от разъема к мотору привода жатки
T88.2
Слив с мотора привода жатки к разъему
P88.3
Напор от разъема к мотору привода мотовила
T88.4
Слив с мотора привода мотовила к разъему
P88.5
Напор от разъема к гидроблоку
ПРИЛОЖЕНИЕ А (косилка КС-200)
Рисунок А.5 – Схема гидравлическая принципиальная косилки самоходной КС-200
187
ПРИЛОЖЕНИЕ Б
(справочное)
Перечень элементов электрооборудования косилки КС-200
Таблица Б.1
Обозначение
Наименование
Кол.
A1
Модуль задержки в корпусе КВК 0701810
1
A2
Модуль бортинформатора КС-200-0701100Э1
1
А3
Модуль жатки КС-200-0701600Э1
1
А4
Модуль терминальный графический
1
БТГ.06 ТУ BY 290948129.014-2013
А5
Испарительно-отопительный блок со жгутом в сборе 03-131000-25
1
А6
Модуль GPRS УЭС-16-0701700
1
А7
Модуль управления свечами накаливания
1
ТУ РБ 190431397.005-2005
А8
Блок резисторов КЗК-8-0701100А-01
1
А10
Электронный блок управления топливоподачей
1
SG EDC7UC31
В1
Датчик оборотов
1
В1, B2, В4
Датчик бесконтактный оборотов ДХ-301 ЛОГ
2
ТУ BY 100006791.070-2007
В5, В6, В7, В8
Датчик КС-200-0700770
4
В9, B10
Датчик угла поворота ДУП-01 %%p30
2
ТУ BY 300044189.125-2011
ВА1
Магнитола автомобильная URAL RM-252SA
1
для Гомсельмаш ТУ 6582-038-53906226-2004
ВА2
Акустическая система URAL AS-U1301 для Гомсельмаш
1
ВК1
Датчик температуры 19.3828 ТУ 37.459.068-2002
1
D1, D2, D6
Сборка диодная СД 9 ОК ТУ РБ 190431397.006-2004
3
D3, D4, D5
Сборка диодная СД 5 ТУ РБ 190431397.006-2004
3
D7, D8
Блок защиты БЗС-3
2
E1
Лампа А24-21-3 ГОСТ 2023.1-88
1
EL3
Блок-фара 30.3775 ТУ 4573-001-72958812-04 (левая)
1
EL4
Блок-фара 301.3775 ТУ 4573-001-72958812-04 (правая)
1
Продолжение табли
цы Б.1
Обозначение
Наименование
Кол.
EL5
Светильник ЛП-93АМ 6 м с выключателем
1
ТУ РБ 500227068.025-2001
EL7...EL14
Фара рабочая 112.08.74
8
EL16
Плафон индивидуального освещения
1
17.3714 ТУ 37.458.047-86
EL17
Светильник автотранспортный СИЕУ.453754.009-05
1
ТУ 4573-033-25616989-2007
F1
Предохранитель 331.3722 ТУ 37.459.175-94
1
FU1
Блок предохранителей 111.3722 ТУ РБ 07526946.108-96
1
Блоки предохранителей ТУ РБ 03428193.095-97
FU36
БП-2
1
FU37
БП-8
1
Предохранители ТУ 37.469.013-95
FU2, FU3, FU11,
5 А 35.3722 (2110-3722105)
6
FU19, FU20, FU42
FU7, FU8, FU9
7,5 А 351.3722 (2110-3722107)
3
FU6, FU10
10 А 352.3722 (2110-3722110)
2
FU5, FU13, FU14
15 А 353.3722 (2110-3722115)
4
FU16
FU12
25 А 355.3722 (2110-3722125)
1
FU4, FU41
30 А 355.3722 (2110-3722130)
2
FU40
Предохранитель 543.3722 (2123-3722190-01)
1
ТУ 37.469.056-2004
G1
Генератор AAN 8171 (100А, 28В)
1
GB1, GB2
Батарея 6СТ-190А ТУ 16-729.384-83
2
HA1
Сигнал звуковой безрупорный С313 ТУ 37.003.688-7
1
HA2
Сигнализатор заднего хода разнотональный
1
СЗХР-01 ТУ BY 200007171.021-2005
Лампы контрольные ТУ РБ 300228919.037-2002
HL1
24.3803-05
1
HL2
24.3803-07
1
HL3
24.3803-17
1
Продолжение таблицы Б.1
Обозначение
Наименование
Кол.
HL4
24.3803-23
1
HL5
24.3803-28
1
HL6
24.3803-47
1
НL7
24.3803-85
1
HL8
24.3803-98
1
HL9
24.3803-196
1
HL11, HL12
Фонарь знака автопоезда ФА-1,1 ГОСТ 6964 72
2
HL13, HL14
Фонарь задний многофункциональный 7313.3716
2
ТУ РБ 600124825.026-2002
HL15
Маяк сигнальный МС-2-24-О (оранжевый)
1
ТУ РБ 07526946.049-94
KV1, KV10,
Реле 71.3747-11 ТУ 37.469.053-2002
2
KV3
Реле 738.3747-20 ТУ 37.469.023-97
1
KV2, KV8, KV9,
Реле 983.3747-01 ТУ 37.469.030-99
4
KV13
KV4...KV6
Реле 983.3747-01 ТУ 37.469.030-99
6
KV12, KV15, KV16
KV40
Реле YL-368-A-24V-S
1
KV27
Прерыватель ПЭУП-4 ТУ РБ 07513211.020-2000
1
М1
Стартер 5404.3708
1
МА1
Стеклоомыватель СЭАТ-18 АДЮИ.060280.001 ТУ
1
МВ1
Моторедуктор 175 090 020
1
МK1
Электромагнитный клапан муфты
1
компрессора климатическая установкаа Август
МK2
Компрессор сидения
1
Q1
Выключатель 1212.3737-07 ТУ РБ 07513211.006-97
1
R1
Резистор С2-23-0,5-2 кОм±10 % ОЖО.467.081 ТУ
1
R2, R3, R4, R11
Резистор С2-23-0,5-120 Ом±5 % ОЖО.467.081 ТУ
4
R5...R10
Свеча накаливания 11 720 720 (23V)
6
SA1
Выключатель ВК353У ТУ 37.003.529-77
1
Переключатель ТУ РБ 07526946.100-96
SA2
0974-01.02
1
SA3
0974-03.04
1
Продолжение таблицы Б.1
Обозначение
Наименование
Кол.
SA4
0974-03.05
1
SA5
0974-03.43
1
SA6
0974-04.36
1
SA7
0974-05.Б.С.
1
SA9
Переключатель 33.3769 ТУ 37.469.063-2004
1
SA10, SA11,
Выключатель 994.3710-07.00 ТУ 37.469.085-2008
3
SA12
SA13… SA19
Выключатель 994.3710-09.00 ТУ 37.469.085-2008
7
SA22, SA23
Кнопка четырехпозиционная с нормально
2
разомкнутыми контактами типа 4КНР 8Ю3.604.005 ТУ
SA27
Переключатель стеклоподъемников
1
92.3709-04.73 ТУ 37.469.090-2006
SA25, SA26
Переключатель управления 92.3709-04.108
2
ТУ 37.469.090-2006
SA30
Переключатель подрулевой ПКП-1
1
ТУ РБ 37334210.023-98
SB1
Выключатель кнопочный 11.3704-01
1
ТУ 37.003.710-80
SВ2
Выключатель ВК12-3 ТУ РБ 37334210.004-97
1
SB3
Микропереключатель МП2105Л УХЛ 3011 А
1
ТУ 16-526.322-78
SВ4
Выключатель ВК 12-2 ТУ РБ 07512465.017-94
1
SB5
Выключатель 06-63-410 "KISSLING"
1
SB6
Кнопка восьмиугольная б/ф красная BSW-6A
1
SВ7
Выключатель аварийной сигнализации
1
32.3710М ТУ РБ 28567903.008-97
SК1
Датчик аварийной температуры жидкости
1
ДАТЖ-04 ТУ РБ 07513211.011-97
SK2
Датчик ДАТЖ-02 ТУ РБ 07513211.011-97
1
SL1
Датчик-сигнализатор ДГС-М-00-24-01-К
1
ЦИКС.407722.001 ТУ
Окончание таблицы
Б.1
Обозначение
Наименование
Кол.
SL2
Датчик ДУМП-03 АДЮИ.400720.001 ТУ
1
SP1
Датчик загрязненности Р6 или Р763540
1
SP2
Реле давления 0190 458 03 1 006
1
SР3
Клапан-сигнализатор УЭС 0603660У2
1
ТУ РБ 400051624.073-2000
SP4
Реле давления 0169 419 03 1 011
1
SP5
Реле давления 0190 461 01 1 010
1
SP6
Индикатор электрический Х770050
1
SQ1
Датчик оператора в кресле
1
VD1
Диод HER207
1
WA1
Антенна штыревая 2102.7903 ТУ 37.003.1405-91
1
WA2
Антенна GSM AN-GSM-05-SMA
1
XS1
Розетка бортовой сети 3106.3715
1
XS3
Розетка Р7-2 ЦИКС.687111.002 ТУ
1
XS5
Разъем OBD-2
1
Y1.1
Клапан электромагнитный
1
Y1.2...Y88.8
Комплект электромагнитов
22
ПРИЛОЖЕНИЕ Б

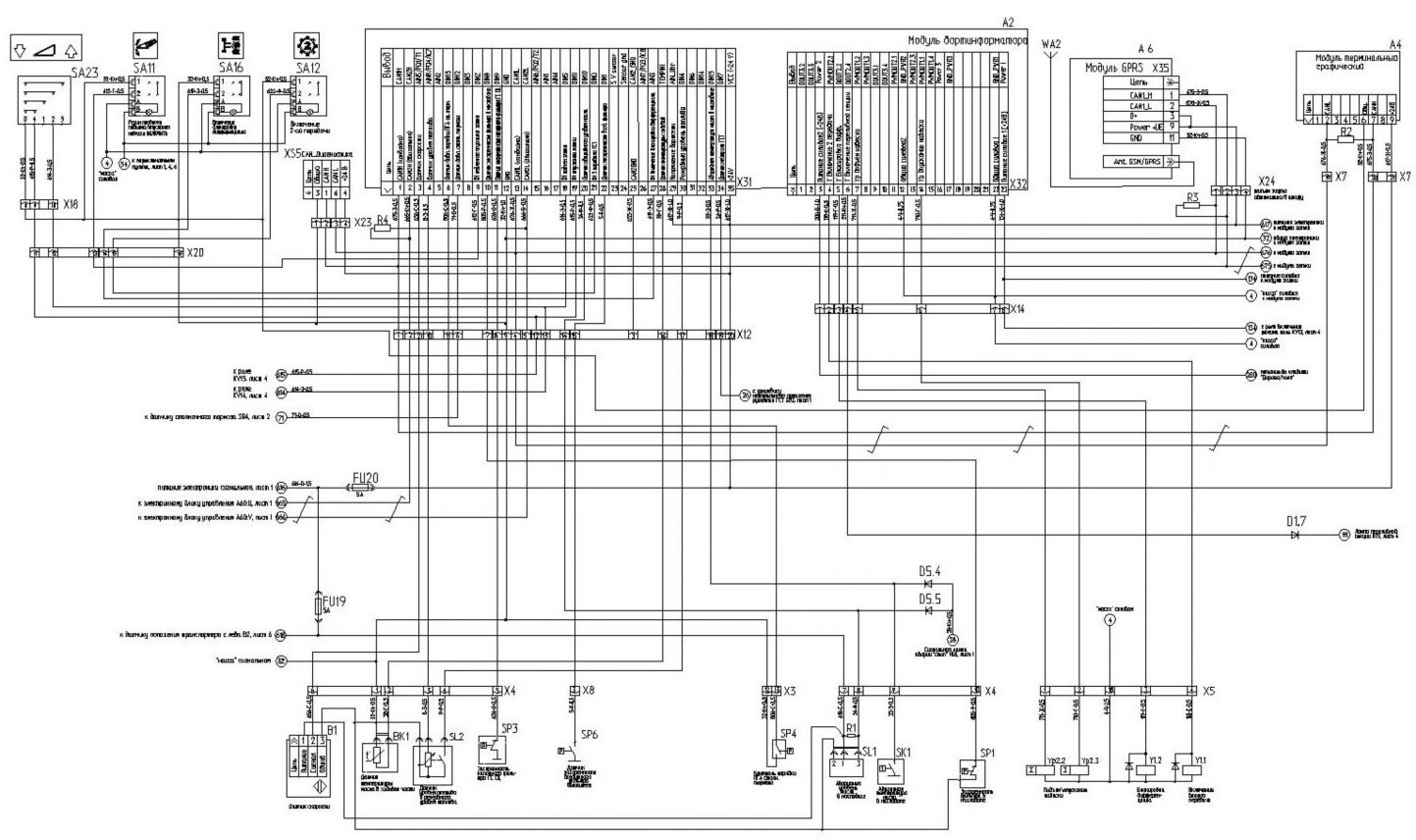

Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-200 (лист
1)
ПРИЛОЖЕНИЕ Б
Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-200 (лист
2)
ПРИЛОЖЕНИЕ Б
Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-200 (лист
3)
ПРИЛОЖЕНИЕ Б
Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-200 (лист
4)
ПРИЛОЖЕНИЕ Б
Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-200 (лист
5)
ПРИЛОЖЕНИЕ Б
Рисунок Б.1 – Схема электрическая принципиальная косилки самоходной КС-200 (лист
6)
ПРИЛОЖЕНИЕ Б

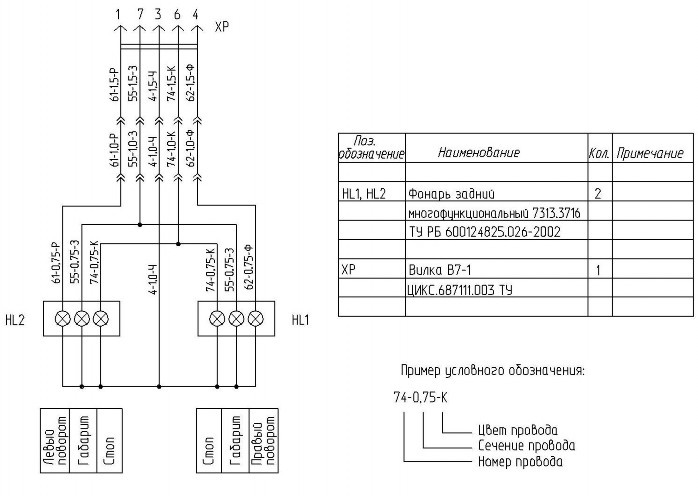

Рисунок Б.2 – Схема электрическая принципиальная тележки
ПРИЛОЖЕНИЕ В
(справочное)
ПЕРЕЧЕНЬ
фильтроэлементов гидросистем косилки КС-200 (2014 года выпуска) и периодичность
их замены
Таблица В.1
Гидросистема
Обозначение фильтроэлемента
Место расположения
Периодичность обслуживания
Гидросистема
Фильтроэлемент CKT220FD1
Sofima, Италия (для фильтра KTS220FDBBEP6C) или
фильтроэлемент P764198 "Donaldson", Бельгия (для фильтра K041598)
В маслобаке
ЕТО замена фильтроэлемента по срабатыванию электрического датчика или один раз в год перед началом уборочного сезона
Гидросистема силовых цилиндров
Фильтроэлемент напорный CCH302FV1 "ф. Sofima" или SP-030E20B/4
"ф. Stauff" или
16.9800/S H20XL-E00-0-P
"Bosch"
Слева на раме в передней части
косилки около электрошкафа
ЕТО замена фильтроэлемента по срабатыванию электрического датчика или один раз в год перед началом уборочного сезона
Гидросистема привода жатки
Фильтроэлемент ССА302ECD1 "ф. Sofima" или
SFC-5810E "ф.Stauff"
За правым передним колесом
ЕТО замена фильтроэлемента по показаниям вакуумметра или один
раз в год перед началом уборочного сезона
Гидросистема
Сапун (фильтр воздушный) SMBT-47-N-10-0-B04-0
"ф.Stauff"
или ТМ 150 В "ф. Sofima" или BFS 7 P10-F 0 0
"Bosch"
Сапун (2 шт.), расположен сверху
масляного бака гидросистемы
ТО-1, ТО-2 очистить наружную поверхность сапуна.
Замена через 2 года или каждые 480 часов эксплуатации в течение
двух сезонов
Масло (см. перечень допустимых к применению масел таблица В.2
(Приложение В)
Маслобак расположен за кабиной, объем около 90 л.
Замена один раз в год перед началом сезона или каждые 480 часов
эксплуатации в течение одного уборочного сезона
Таблица В.2
Топливная система
Обозначение фильтроэлемента
Место расположения
Периодичность обслуживания
Топливная система
Фильтроэлемент PL-420
В топливном баке
Согласно периодичности ТО двигателя
Таблица В.2
ПРИЛОЖЕНИЕ В
(рекомендуемое)
Таблица рекомендуемых масел для гидросистем
Примечание –
При замене марки или типа масла в гидросистеме необходимо полностью слить
остатки масла.
ПРИЛОЖЕНИЕ Г
Место установки лампы
Тип
Мощность, Вт
Фары (ближний и дальний свет)
А24-55+50
55+50
Передние фонари:
указатели поворотов
габаритный свет
А24-21-2 А24-5
21
5
Боковые указатели поворота
А24-5
5
Задние фонари:
указатели поворотов и габаритный свет
А24-21-2
21
стоп-сигналы
А24-5
5
Фонарь освещения номерного знака
А24-5
5
Плафон освещения салона
А24-5
5
Контрольные лампы и лампы освещения приборов
А24-2
2
Маяк проблесковый (фонарь сигнальный)
А24-70
70
Рабочая фара
АКГ24-70-1
70
(справочное) Применяемые электрические лампы
ПРИЛОЖЕНИЕ Д
Журнал регистрации замеров внутреннего давления в шинах Хозяйственный номер
КС-200
N
п/п
Дата замера
Серийный номер шины
Позиция
Давление, МПа (кгс/см 2 )
Примечание
Подпись проверяющего
Примечание Если в шине обнаружено заниженное или завышенное давление, то при доведении
его до эксплуатационной нормы в числителе указывают внутреннее давление
воздуха в шине в момент замера, а в знаменателе – после доведения его до
нормы.
содержание ..
1 0
11
12
13
14
15
16
17
