SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 13

03.96

Рабочая зона Параметры

Технология

$TC_DP24

Запасной

$TC_DP25

Запасной

Дополнительные размеры

$TC_DPC1

$TC_DPC10

* Значения цепочного параметра, если параметры корректировки

выстроены в цепочку.

4-17

Рабочая зона Параметры

03.96

Номер параметра

С этим параметром можно определить, какое значение смещения

вычисления радиуса

использовалось для скорости поверхности шлифовального круга,

$TC_TPG9

мониторинга инструмента и безцентровочного шлифования.

Значения всегда соотносятся к кромке инструмента D1.

$TC_TPG9=

Длина 1 (геометрия+износ+длина базы

инструмента, зависящая от типа инструмента)

$TC_TPG9=

Длина 2 (геометрия+износ+длина базы

инструмента, зависящая от типа инструмента)

$TC_TPG9=

Длина 3 (геометрия+износ+длина базы

инструмента, зависящая от типа инструмента)

$TC_TPG9=

Радиус

* Параметр инструмента кромки инструмента 2 цепляется с

параметром кромки 1 (см. данные шлифования специальным

инструментом $TC-TPG2, правило цепи). Отсюда типичные

изменения показаны, а соответствующее значение места

определено в скобках.

Номер шпинделя

Этот параметр содержит номер шпинделя, к которому относятся

$TC_TPG1

данные мониторинга и скорость поверхности шлифовального

круга.

Правило цепи

Этот параметр определяет какие параметры инструмента правой

$TC_TPG2

кромки круга (D2) и левой кромки круга (D1) зацеплены месте

(см. ТТОА данные). Если значение одного из зацепленных

параметров изменено, оно автоматически включается в

зацепленный параметр.

С шлифовальным кругом важно, чтобы минимальный радиус

шлифовального круга определялся в Картезианской системе

координат. Корректировки длины всегда определяют расстояние

между референтной точкой опоры инструмента и концом

инструмента в Картезианской системе координат.

4-18

03.96

Рабочая зона Параметры

Данные мониторинга применяются и для левой и для

правой кромки шлифовального круга.

Длины инструментов автоматически не

корректируются, если изменяется угол.

С наклонными осями должен применяться тот же

угол для наклонных осей и наклонного

шлифовального круга.

Смещения, которые не требуются, должны

назначаться значением 0 (= ошибка, если создана

память ошибок).

Смещения инструмента могут быть введены не

только через панель управления оператора, но и

также через разъем данных ввода.

По данным программирования смещения см.

/PG/,Руководство по программированию,

Основное.

4-19

Рабочая зона Параметры

03.96

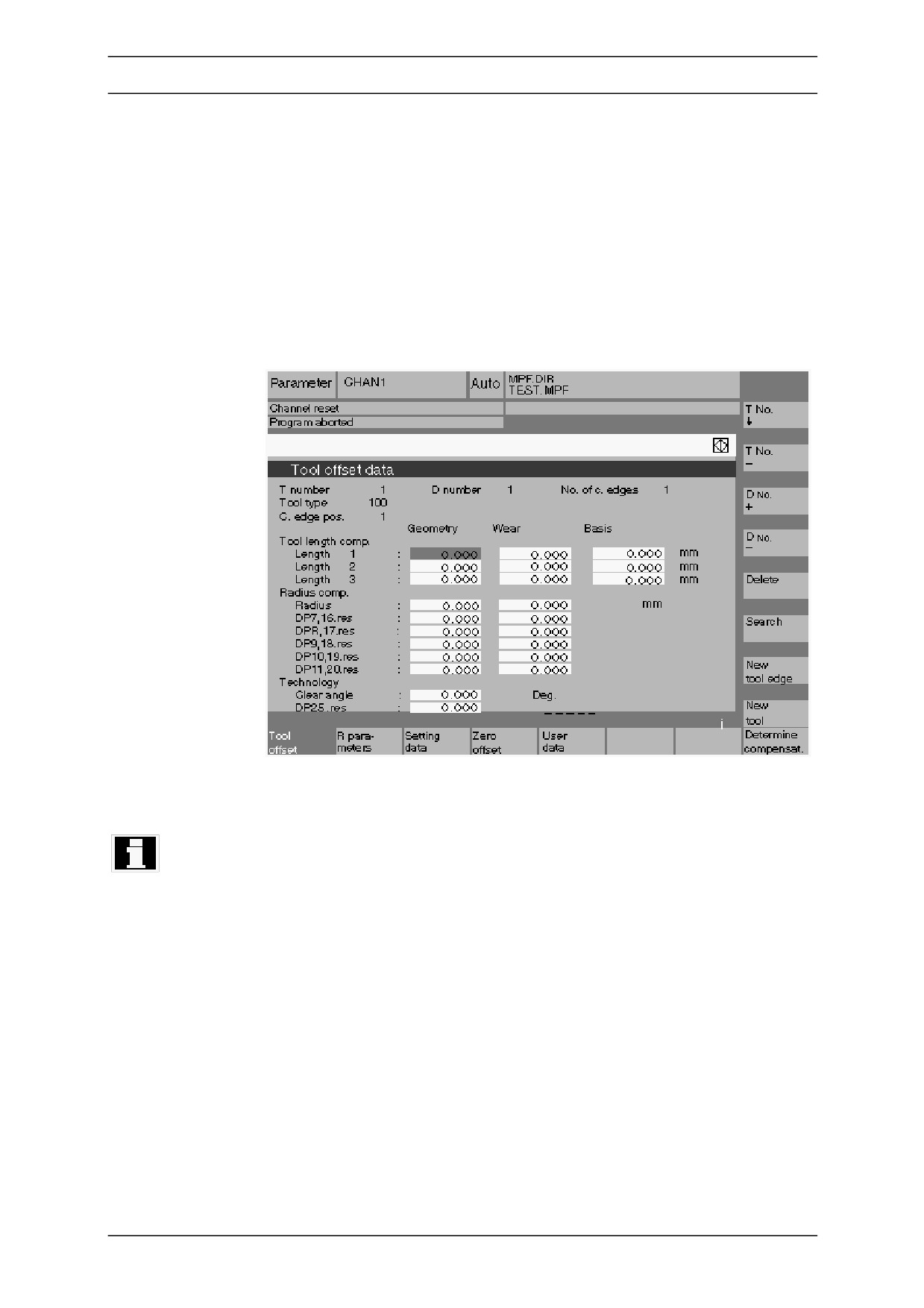

4.1.2 Основной дисплей параметров

Данные смещения инструмента включают серию данных, описывающих

геометрию, износ, идентификацию, тип инструмента и присвоение

номеров инструментам. Единица, использованная для размеров

инструмента, отображается на дисплее.

Поле действующих вводов находится в реверсном видео для различия.

Каждый номер смещения включает до 25 параметров, в зависимости от

типа инструмента.

Номер параметров, указанный в окне, тот же, что и у типа инструмента.

Максимальный номер параметра смещения (Т и Д номера) может быть

установлен в данных станка.

4-20

03.96

Рабочая зона Параметры

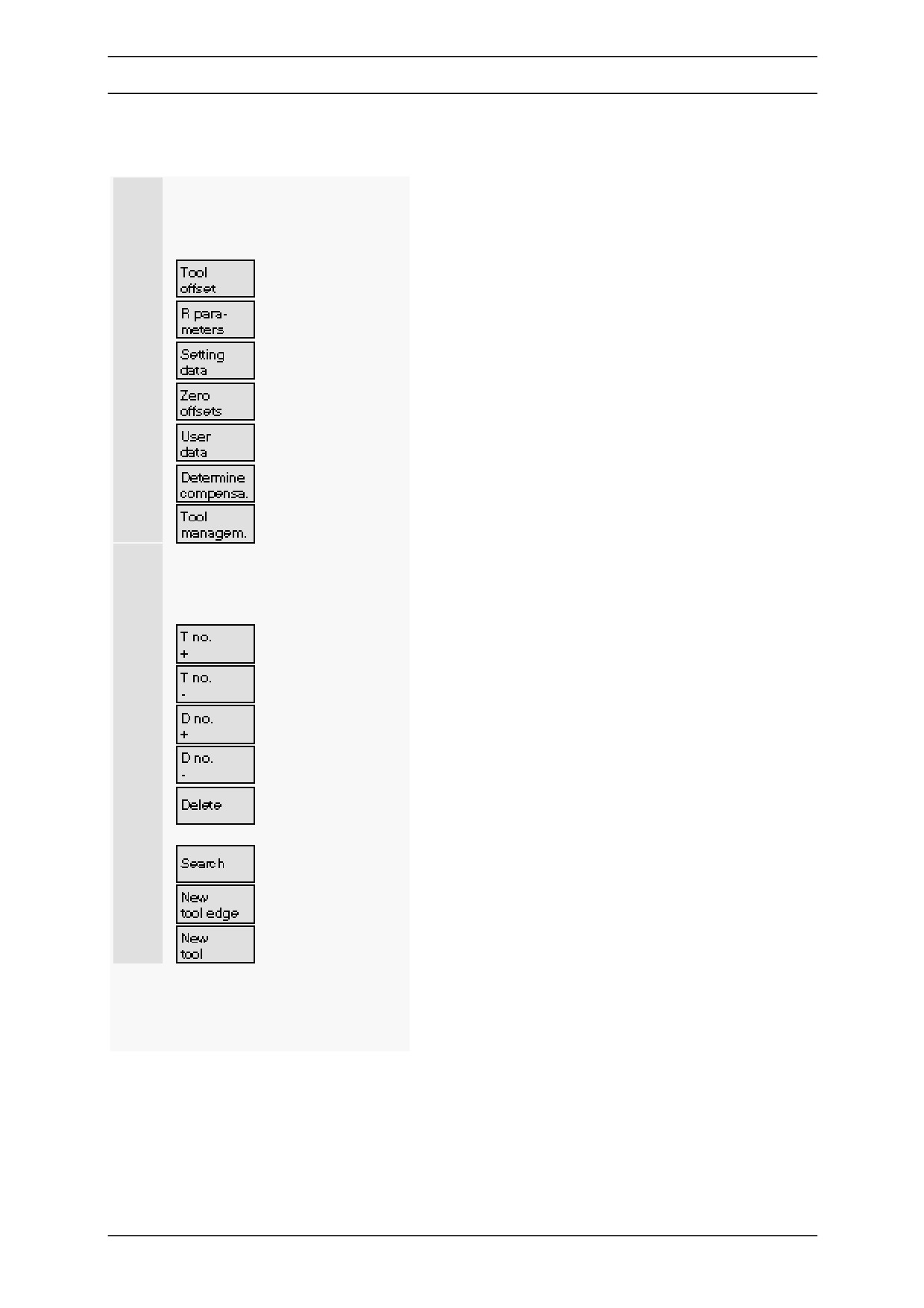

Горизонтальные программные кнопки

Вы можете выбрать различные типы данных при

помощи горизонтальных программных кнопок:

Выбор меню "Tool offset" (смещение инструмента)

Выбор меню "R parameters" (R параметры)

Выбор меню "Setting data" (установочные данные)

Выбор меню "Zero offset" (смещение нуля)

Выбор меню "User data" (данные пользователя)

Поддержка определения смещений инструмента

Выбор меню "Tool management" (управление

инструмента)

Вертикальные программные кнопки

Вертикальные программные кнопки поддерживают

ввод данных:

Выбор следующего инструмента

Выбор предыдущего инструмента

Выбор следующего самого высокого номера (кромка

инструмента)

Выбор следующего самого низкого номера (кромка

инструмента)

Стирание инструмента

Поиск действующего инструмента

Создание новой кромки инструмента

Создание нового инструмента

4-21

Рабочая зона Параметры

03.96

4.1.3 Выбор инструмента

Функция

Здесь Вы можете узнать, как выбрать инструменты,

созданные в рабочей зоне "Parameters" (параметры)

и как осуществить доступ данных смещения

инструмента.

Последовательность выполнения

Выбирается рабочая зона "Parameters" (параметры).

Автоматически появляется окно "Tool offset"

(смещение инструмента).

Вызвать рабочую зону "Parameters (Параметры)" с

меню смещения инструмента. Если рабочая зона

"Parameters (Параметры)" уже выбрана, на дисплее

появится окно и последний выбранный инструмент.

Данные смещения текущего инструмента

отображаются сразу же. Если инструмент еще не

выбран, данные первого инструмента показываются

вместе с его первым номером D.

Если инструменты уже а зоне, выдается сообщение.

Выбрать созданный инструмент.

Прочие замечания

Ввод геометрии и данных износа инструмента не

могут быть разрешены при использовании

выключателя кнопок.

4-22

03.96

Рабочая зона Параметры

4.1.4 Новый инструмент

Функция

Если Вы создаете новый инструмент, соответствующие типы

инструмента перечисляются по умолчанию, чтобы облегчить Вашу

задачу при выборе инструмента.

Последовательность выполнения

Выбирается рабочая зона "Parameters" (параметры).

Канал в состоянии сброса.

Автоматически появляется окно "Tool offset" (смещение

инструмента).

Нажать на кнопку "New tool" (новый инструмент).

Открывается окно "Create new tool" (создать новый инструмент).

Как только введете 1-й признак в строчку группы инструментов,

например

• 5xy токарные инструменты

все имеющиеся типы инструментов группы 5xy перечисляются

автоматически, другими словами:

• 500 инструмент первичной обработки

• 510 инструмент финишной обработки

• 520 расточной инструмент

• 530 отрезной инструмент

• 540 резьбонарезной инструмент

на Ваш выбор.

Ввести соответствующие числа при помощи алфавитно-цифровой

клавиатуры.

4-23

Рабочая зона Параметры

03.96

4.1.5 Кромка нового инструмента

Функция

При создании кромки новогоинструмента

соответствующие типы инструментов перечисляются

по умолчанию для облегчения задания при выборе

группы инструментов.

Последовательность выполнения

Выбирается рабочая зона "Parameters" (параметры).

Канал в состоянии сброса.

Автоматически появляется окно "Tool offset"

(смещение инструмента).

Нажать на кнопку "New tool edge" (новая кромка

инструмента).

Открывается окно "New tool edge" (новая кромка

инструмента). Как только введете 1-й признак в

строчку группы инструментов, например

• 5xy токарные инструменты

все имеющиеся типы инструментов группы 5xy

перечисляются автоматически, другими словами:

• 500 инструмент первичной обработки

• 510 инструмент финишной обработки

• 520 расточной инструмент

• 530 отрезной инструмент

• 540 резьбонарезной инструмент

на Ваш выбор.

4-24

03.96

Рабочая зона Параметры

Возможные размещения кромок инструмента

отображаются на дисплее автоматически для

некоторых типов инструментов (т.е. специальных

инструментов, токарных инструментов,

шлифовальных инструментов и т.д.).

Ввести соответствующие числа при помощи

алфавитно-цифровой клавиатуры.

4-25

Рабочая зона Параметры

03.96

4.1.6 Нахождение инструмента

Функция

Функция "Find toll" (найти инструмент) начинает

поиск, в котором данные смещения текущего

инструмента отображаются на дисплее.

Последовательность выполнения

Выбирается рабочая зона "Parameters (Параметры)"

Автоматически появляется окно "Tool offset data

(Данные смещения инструмента)".

При помощи кнопки "Search" (поиск) можно

отобразить на дисплее перечень имеющихся

инструментов.

Установить курсор на инструменте, который ищете.

Новый инструмент выбирается и отображается в

окне "Tool offset data (Данные смещения

инструмента)".

Действующий инструмент отображается в окне "Tool

offset data (Данные смещения инструмента)".

4-26

03.96

Рабочая зона Параметры

4.1.7 Определение коррекции инструмента

Функция

Функция "Determine tool offsets" (определить

смещения инструмента) позволяет изменить

базовые референтные значения разных осей и затем

их рассчитать.

Последовательность выполнения

Выбирается рабочая зона "Parameters

(Параметры)".

Автоматически появляется окно "Tool offset data

(Данные смещения инструмента)".

Установить курсор на соответствующий параметр

инструмента.

На дисплее отображается окно "Reference dimension".

Выбрать соответствующую ось с кнопкой "Toggle" и

сменить референтное значение, при необходимости

при помощи цифровой клавиатуры.

После нажатия на кнопку "Calculate" (вычисление)

текущая позиция и соответствующее базовое

значение для выбранного параметра инструмента

рассчитывается.

Позиция может автоматически измениться в режиме

"Jog" (ручной) перемещением осей.

Управление автоматически вычисляет значение из

исходного значения и новой позиции.

4-27

Рабочая зона Параметры

03.96

4.1.8 Стирание коррекции инструмента

Функция

Стираются инструменты со всеми их режущими

кромками, и перечень инструмента автоматически

изменяется.

Последовательность выполнения

Выбирается рабочая зона "Parameters

(Параметры)".

Автоматически появляется окно "Tool offset data

(Данные коррекции инструмента)" .

Кнопкой "Delete (Стирание)” на дисплее

отображается перечень существующих

инструментов.

Установить курсор на стираемый инструмент.

Нажать на кнопку "Delete (Стирание)”.

Инструмент сотрется со всеми кромками, и перечень

инструментов изменится.

4-28
