SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 11

03.96

Рабочая зона Станок

3.6 ММС 100: Выполнение с V.24 интерфейса

Функция

У Вас имеется опция передачи внешних программ в NC

через интерфейс V24 и их немедленное выполнение.

Необходимый размер буфера для временного хранения

блоков программы детали в памяти NC зависит от

мощности памяти NC и данных станка.

Последовательность выполнения

Выбирается рабочая зона “Machine (Станок)”

Открывается “Programm overview (Обзор программы)”

Меняются вертикальные программные кнопки.

Нажать на кнопку “Execution from V.24 (Выполнение с

V.24”. Теперь программа может быть передана.

Выполнение начинается после пуска NC.

Также можно начать программу из рабочей зоны

“Services (Сервис)”. Вы можете изменять параметры

передачи в рабочей зоне “Services (Сервис)”.

Передача записывается в протоколе ошибок.

Имя появляется как выбранная программа, если

программа передана из внешнего прибора как архив

перфоленты. ( Имя начинается с “%_№_” и

заканчивается “_MPF”.

Нажать на кнопку “NC Start (Пуск NC)”.

В окне текущего блока появляются выполненные блоки.

3-61

Рабочая зона Станок

03.96

3.7 ММС 102: Работа с жестким диском

3.7.1 Загрузка и разгрузка программы детали

Функция

Программа детали может содержаться в памяти NC

(“Load”) и стираться из памяти NC (“Unload”) после

выполнения. Таким образом память NC не обязательно

регистрируется.

Последовательность работы

Выбирается рабочая зона “Machine (Станок)”

Открывается “Programm overview (Обзор программы)”

Меняются вертикальные программные кнопки.

Установить курсор в дереве директория на программу

детали для загрузки.

Выбранная программа детали загружается с жесткого

диска в память NC.

Просим отметить, что выбранная программа детали

автоматически стирается с жесткого диска.

Если установлен (Х), деталь начинает обрабатываться.

Программа детали стирается из памяти NC и идет на

жесткий диск.

Просим отметить, что выбранная программа детали

автоматически стирается из памяти NC.

3-62

03.96

Рабочая зона Станок

Прочие замечания

Программы деталей / детали, которые загружаются в память NC

автоматически приводятся в соответствие (“Х”) в обзоре программы

детали. Они автоматически устанавливаются на разрешение, если

программа детали загружена.

3-63

Рабочая зона Станок

03.96

3.7.2 Выполнение с жесткого диска

Функция

Если программе нужно больше памяти, чем NC может

обеспечить для выполнения, программа может быть

загружена поэтапно с жесткого диска.

Последовательность работы

Выбирается рабочая зона “Machine (Станок)”

Открывается “Programm overview (Обзор программы)”

Меняются вертикальные программные кнопки.

Нажать на “NC Start (Пуск NC)”

Отмеченная программа загружается поэтапно в память

NC по 4 Кбайта (должен быть установлен (х)).

После “Executing from hard disk (Выполение с жесткого

диска)” программа сохраняется на жестком диске

Открывается окно “External programms (Внешние

программы)”

В поле “Status (Статус)” можно наблюдать какой

процент программы загрузился с жесткого диска.

Дополнительная информация:

• Имя программы для загрузки

• Тип файла

• Длина всей программы в Кбайтах

• Данные

• Канал

3-64

03.96

Рабочая зона Станок

Прочие замечания

Программы, которые загружаются поэтапно с жесткого диска,

идентифицируются как “Ext” в обзоре программы.

3-65

Рабочая зона Станок

03.96

3.7.3 Протокол

Функция

Если Вы работаете с жестким диском на ММС 102, у Вас

есть опции дисплея следующих данных протокола:

• Окно работы: Дисплей текущей рабочей программы

• Окно перечня работы: Дисплей выполненных програм

• Окно вопроса: например "Really delete job ?

(Действительно стереть работу ?)"

• Окно перечня ошибок: Дисплей выполненных

программ в которых произошли ошибки.

Последовательность работы

Выбирается рабочая зона "Machine (Станок)"

Открывается "Program overview (Обзор программы)"

Меняются вертикальные программные кнопки.

Нажать на кнопку "Log (Протокол)"

Появится окно "Job log for program overview (Рабочий

протокол обзора программ)"

Следующие функции отображаются в вертикальных

программных кнопках, согласно выполнения текущей

программы (например "Really delete?(Действительно

стереть?)" запрос в окне "Query (Запрос)"):

• Стирается текущая рабочая программа

• Стираются все программы в листе текущей работы

• Текущая рабочая программа не стирается

• Текущая рабочая программа прерывается

• Вы можете изменить имя и тип файла текущей

рабочей программы в окне запроса.

3-66

03.96

Рабочая зона Станок

3.7.4 Окно обзора конфигурации программы

Функция

Вы можете заказать окно "Program overview (Обзор

программы)". Каждой программе могут быть присвоены

следующие дисплеи:

• Расширение

• Статус

• Длина (в байтах)

• Защита доступа

• Дата

• Время

• Разрешение

• Максимальные уровни дисплея (области в дереве

директория)

• Максимальная длина имени (максимум 25 знаков)

Последовательность работы

Выбирается рабочая зона "Machine (Станок)"

Открывается "Program overview (Обзор программы)"

Меняются вертикальные программные кнопки.

Нажать на кнопку "Setting for display (Установка

дисплея)"

Появятся окна "Setting for display (Установка дисплея)" и

"Forecast (Прогнозирование)".

Установить курсор в нужном месте кнопками "Direction

(Управление)"

Активизировать или дезактивизировать установки

кнопкой

"Toggle".

Подтвердить цифровые вводы кнопкой "Input (Ввод)".

Ваши установки автоматически отображаются в окне

"Forecast (Прогнозирование)".

3-67

03.96

Рабочая зона Параметры

4.1 Смещение инструмента

4.1.1 Параметры инструмента

Вводы

T no. Номер инструмента

D no. Номер кромки инструмента

Любое поле данных (память смещения), которое может быть вызвано с

номером D, содержит не только геометрическую информацию об

инструменте, но также другие вводы, т.е. тип инструмента (сверло,

фреза, с позицией режущей кромки и т.д.).

Типы инструмента

Классификация типов инструмента:

• Группа с типом 1xy (фрезы):

110 Фреза с шарообразной головкой

120 Конечная фреза (без закругления угла)

121 Конечная фреза (с закруглением угла)

130 Угловая фреза (без закругления угла)

131 Угловая фреза (с закруглением угла)

140 Торцевой инструмент

145 Метчик

150 Боковая фреза

155 Конический резец

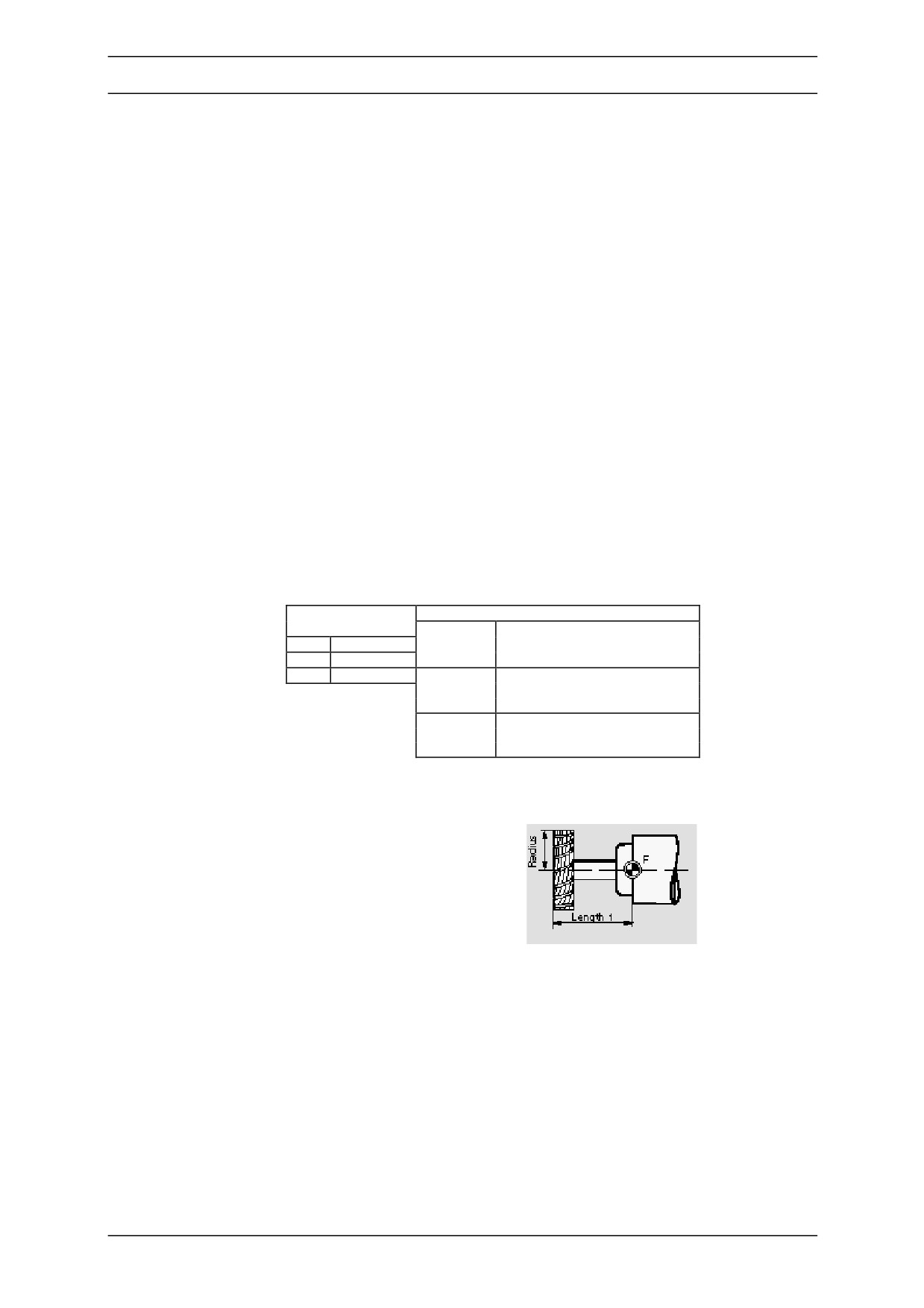

Необходимые значения

смещения фрезы

Вводы в параметры

Результат

инструмента

G 17 :

Длина 1 в Z

DP 1

1xy

Радиус в X/Y

DP 3

Длина 1

DP 6

Радиус

G 18 :

Длина 1 в Z

Радиус в X/Y

Значение износа по

требованиям

G 19:

Длина 1 в Z

Радиус в X/Y

Другие значения

устанавливаются

на ноль

F- референтная точка оправки

4-3

Рабочая зона Параметры

03.96

Фреза с отправкой

Вводы в параметры

Результат

инструмента

G 17 :

DP 1

1xy

DP 3

Длина 1-Геометрическая

DP 6

Радиус - Геоиетрический

G 18 :

DP21

Длина - Адаптир.

Значение износа по

требованиям

G 19:

Другие значения

устанавливаются

на ноль

F-Адаптированная референтная

точка (если инструмент вставлен =

базовой точке держателя

инструмента

F’- референтная точка оправки

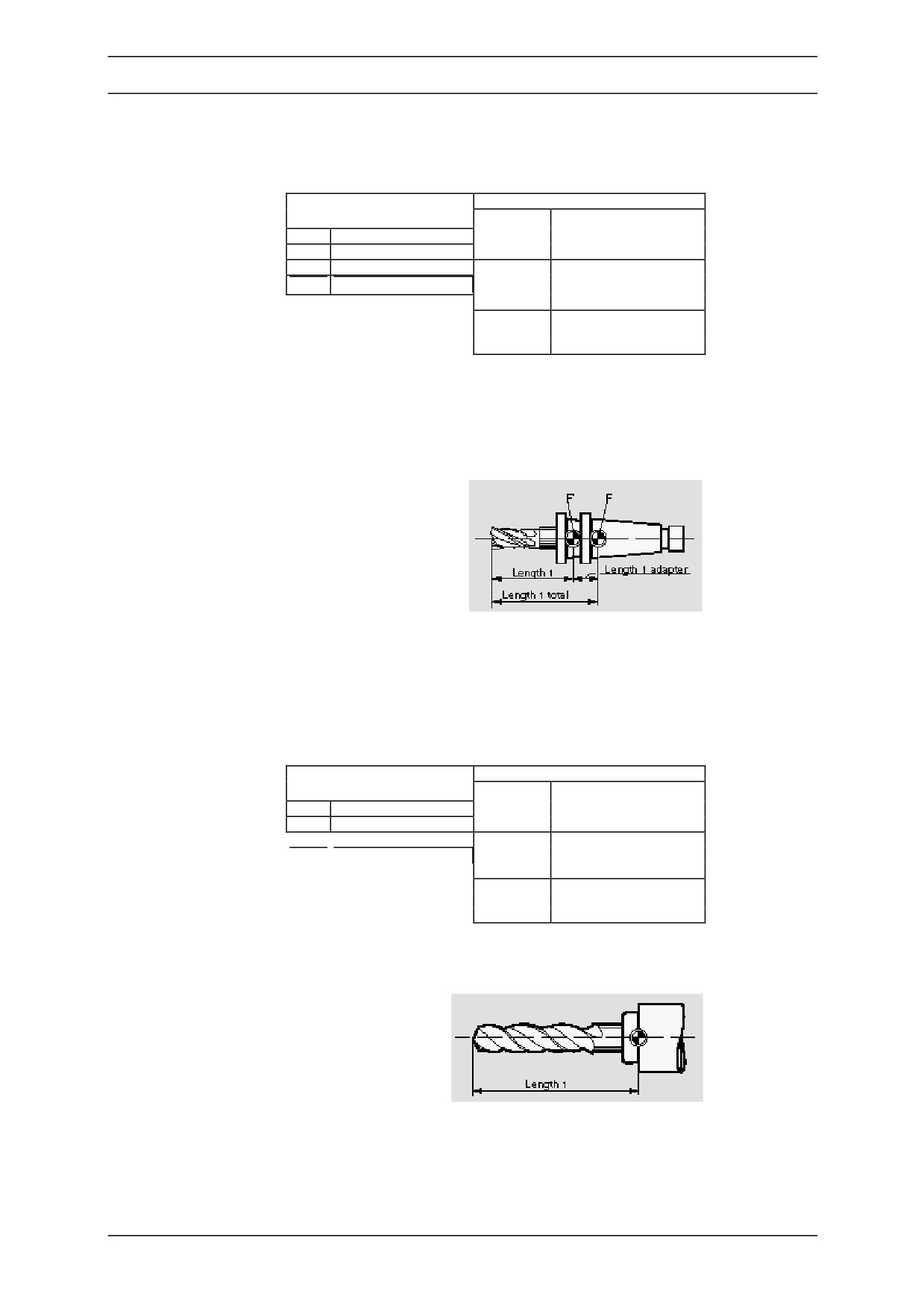

• Группа с типом 2xy (сверла):

200 Cпиральное сверло

205 Твердое сверло

210 Расточный инструмент

220 Центровочное сверло

230 Зенковка

240 Метчик

241 Метчик финишной обработки

Length 1 = Длина 1 / Length 1 Adapter =

242 Метчик первичной обработки

Длина 1 Приведенная / Length 1 total =

250 Развертка

Длина 1 Полная

Необходимые

значения смещения сверла

Вводы в параметры

Результат

инструмента

G 17 :

Длина 1 в Z

DP 1

2xy

DP 3

Длина 1-

G 18 :

Длина 1 в Y

Значение износа по

требованиям

G 19:

Длина 1 в X

Другие значения

устанавливаются

на ноль

F’- референтная точка оправки

Length 1 = Длина 1

4-4
