SINUMERIC 840D/810D/FM-NC. Руководство оператора - часть 14

03.96

Рабочая зона Параметры

4.2 R параметры

4.2.1 Смена / стирание / поиск R параметров

Функция

Станочные данные определяют номер R параметров

в соответствии с каналом.

Диапазон:

R0-R999 (в зависимости от данных станка)

Нет пробелов в нумерационном диапазоне.

Последовательность выполнения

Выбирается рабочая зона "Parameters

(Параметры)”.

Открывается окно "R parameter channel-specific (R

параметр в соответствии с каналом)”.

На дисплее отображаются параметры в соответствии

с каналом.

Вертикальные программные кнопки меняются.

Вы можете перелистывать вперед или назад при

помощи кнопок "Page (Страница)".

Изменение параметров

Установить темный курсор на соответствующее поле

ввода и ввести значения.

Стирание параметров

Стирается весь диапазон R параметров, т.е. все

значения устанавливаются на значение "0".

Поиск параметров

При нажатии кнопки "Search (Поиск)” появляется

окно, в которое можно ввести параметр.

Использовать цифровую клавиатуру для ввода

нужных данных.

При нажатии на кнопку "Input (Ввод)” курсор

автоматически установится на данном параметре,

если он

имеется.

4-29

Рабочая зона Параметры

03.96

4.3 Установочные данные

4.3.1 Ограничение рабочей зоны

Функция

Вы можете использовать функцию "Working area

limitation (Ограничение рабочей зоны)” для

ограничения всех осей канала рабочей зоны, в

которой может быть спозиционирован инструмент.

Это способ создания запретных зон в рабочей зоне,

другими словами зон, куда инструмент по запросу не

может войти.

Последовательность выполнения

Выбирается рабочая зона "Parameter" (параметр).

Нажать на кнопку "Setting data (Установочные

данные)”.

Вертикальные программные кнопки меняются.

Нажать на кнопку "Working area limitation

(Ограничение рабочей зоны)”.Открывается окно

"Working area limitation (Ограничение рабочей зоны)”.

Изменение ограничения рабочей зоны

Установить курсор на нужное поле.

Ввести новые значения при помощи клавиатуры.

Активизировать ограничение рабочей зоны при

помощи кнопки "Toggle".

Прочие замечания

Функция "Working area limitation (Ограничение

рабочей зоны)” может быть дезактивирована при

помощи выключателя кнопок.

4-30

Рабочая зона Параметры

03.96

Последовательность выполнения

Выбирается рабочая зона "Parameter (Параметры)" .

Нажать на кнопку "Setting data (Установочные данные)" .

Вертикальные программные кнопки меняются.

Нажать на кнопку "Jog data (данные ручного режима)”.

Открывается окно "Jog data (данные ручного режима)".

Изменение данных ручного режима

Установить курсор на соответствующее поле ввода и ввести

новое значение или

выбрать новое значение с кнопкой "Toggle".

Прочие замечания

Значения ограничения максимально возможных и минимально

возможных значений определяются в данных станка.

4-32

03.96

Рабочая зона Параметры

4.3.3 Данные шпинделя

Функция

Max/min

Введенные ограничения скорости шпинделя в поля

Maximum/Minimum должны быть в значениях ограничения,

определенных в данных станка.

Запрограммировано Программируемая верхняя граница ограничения скорости (G96)

для постоянной скорости резания.

Последовательность выполнения

Выбирается рабочая зона "Parameter" (параметр).

Нажать на кнопку "Setting data (Установочные данные)”.

Вертикальные программные кнопки меняются.

Нажать на кнопку "Spindle data (Данные шпинделя)”.

Открывается окно "Spindle data (Данные шпинделя)”.

Изменение данных шпинделя

Установить курсор на соответствующее поле ввода и ввести

новое значение или

выбрать новое значение с кнопкой "Toggle".

Прочие замечания

Значения ограничения максимально возможных и минимально

возможных значений определяются в данных станка.

4-33

Рабочая зона Параметры

03.96

4.3.4 Скорость подачи холостого хода операции Вхолостую DRY

Функция

Введенная скорость подачи здесь используется

вместо запрограммированной скорости подачи, если

функция "Dry run feedrate (Скорость подачи

холостого хода)” (управление программы)

выбирается в режиме "Automatic (Автомат)” для

выполнения программы.

Последовательность выполнения

Выбирается рабочая зона "Parameter (Параметр)”.

Нажать на кнопку "Setting data (Установочные

данные)”.

Вертикальные программные кнопки меняются.

Нажать на кнопку "Feedrate DRY (Скорость подачи

холостого хода)”.

Открывается окно "Feedrate DRY (Скорость подачи

холостого хода)”.

Изменение скорости подачи холостого хода

Установить курсор на соответствующее поле ввода и

ввести новое значение или

выбрать новое значение с кнопкой "Toggle".

4-34

03.96

Рабочая зона Параметры

4.3.5 Исходный угол нарезания резьбы

Функция

Для нарезания резьбы начальная позиция главного

шпинделя отображается как исходный угол.

Множественное нарезание резьбы может быть

осуществлено изменением угла при повторении

операции нарезания резьбы.

Последовательность выполнения

Выбирается рабочая зона "Parameter (Параметр)”.

Нажать на кнопку "Setting data (Установочные

данные)”.

Вертикальные программные кнопки меняются.

Изменение угла пуска

Нажать на кнопку "Starting angle (Исходный угол).

Открывается окно "Starting angle (Исходный угол).

Установить курсор на соответствующее поле ввода и

ввести новое значение или

выбрать новое значение с кнопкой "Toggle".

4-35

Рабочая зона Параметры

03.96

4.3.6 Дисплей других установочных данных

Функция

Все установочные данные в управлении

отображаются на дисплее в виде табулятора в

соответствие с общими (т.е. по NCK), осевыми

установочными данными по каналам. Таблица

содержит и установочные данные на вертикальных

программных кнопках, и ограничение рабочей зоны,

данные режима Jog и т.д., а также специальные

установочные данные программного кулачка,

взаимодействия, корректировки и т.д.

Последовательность выполнения

Выбирается рабочая зона "Parameter (Параметры)".

Нажать на кнопку "Setting data (Установочные

данные)".

Вертикальные программные кнопки заменятся.

Дисплей установочных данных

Нажать на кнопку "Misc.".

Горизонтальные программные кнопки заменятся.

Выбрать тип:

• Открывается окно "General setting data ($SN_)

(Основные установочные данные)".

• Открывается окно "Channel specific setting

data($SC_) (Установочные данные в соответствии

с каналом)".

• Открывается окно "Axis specific setting data ($SA_)

(Установочные данные в соответсвии с осью)".

Текущие установочные данные соответствующего

типа ($SN_,$SC_,или $SA_) отображаются на

дисплее.

Можно перелистывать при помощи кнопки "Page

(Страница)" вперед или назад.

4-36

03.96

Рабочая зона Параметры

Нахождение установочных данных

Ввести установочные данные поиска в окне "Search

text (Текст поиска)" (Вам следует ввести только

исходный указатель).

Если несколько установочных данных имеют

одинаковый исходный указатель, можно отображать

на дисплее другие установочные данные с "Continue

search (Продолжение поиска)".

Изменение установочных данных

Установить курсор на соответствующее поле ввода и

ввести новое значение и

выбрать кнопкой "Toggle".

Прочие замечания

Уровень защиты доступа определяет, могут быть

отредактированы данные или нет.

4-37

Рабочая зона Параметры

03.96

4.3.7 Защитные зоны

Функция

Функция "Protection zones (Защитные зоны)"

позволяет защищать различные элементы станка,

Ваше оборудование и детали от неправильных

перемещений. Можно увидеть до 10

запрограммированных защитных зон на уровнях G17,

G18, G19.

Последовательность выполнения

Выбирается рабочая зона "Parameter (Параметры)".

Нажать на кнопку "Setting data (Установочные

данные) ".

Вертикальные программные кнопки заменятся.

Нажать на кнопку "Protection zones (Защитные

зоны)".

Откроется окно "The working area limitation and

protection zones (Ограничение рабочей зоны и

защитные зоны)”.

Вертикальные программные кнопки заменятся снова.

Нажать на кнопку "Protection zone+" или "Protection

zone-".

На дисплее отображаются до 10 защитных зон.

Выбрать плоскость, в которой лежит защитная зона:

• G17-плоскость

• G18-плоскость

• G19-плоскость

4-38

03.96

Рабочая зона Параметры

4.4 Смещение нуля

4.4.1 Общие замечания

Ноль

Актуальное значение памяти и также дисплей действительного значения

Станка/Детали

соотносится к нулю станка после подвода к референтной точки.

Программа обработки детали соотносится к нулю детали.

Ноль станка и детали не должны быть идентичны. В зависимости от

типа детали и способа, которым она зажимается, расстояние между

нулем станка и нулем детали может изменяться. В обработке программы

детали оно корректируется смещением нуля.

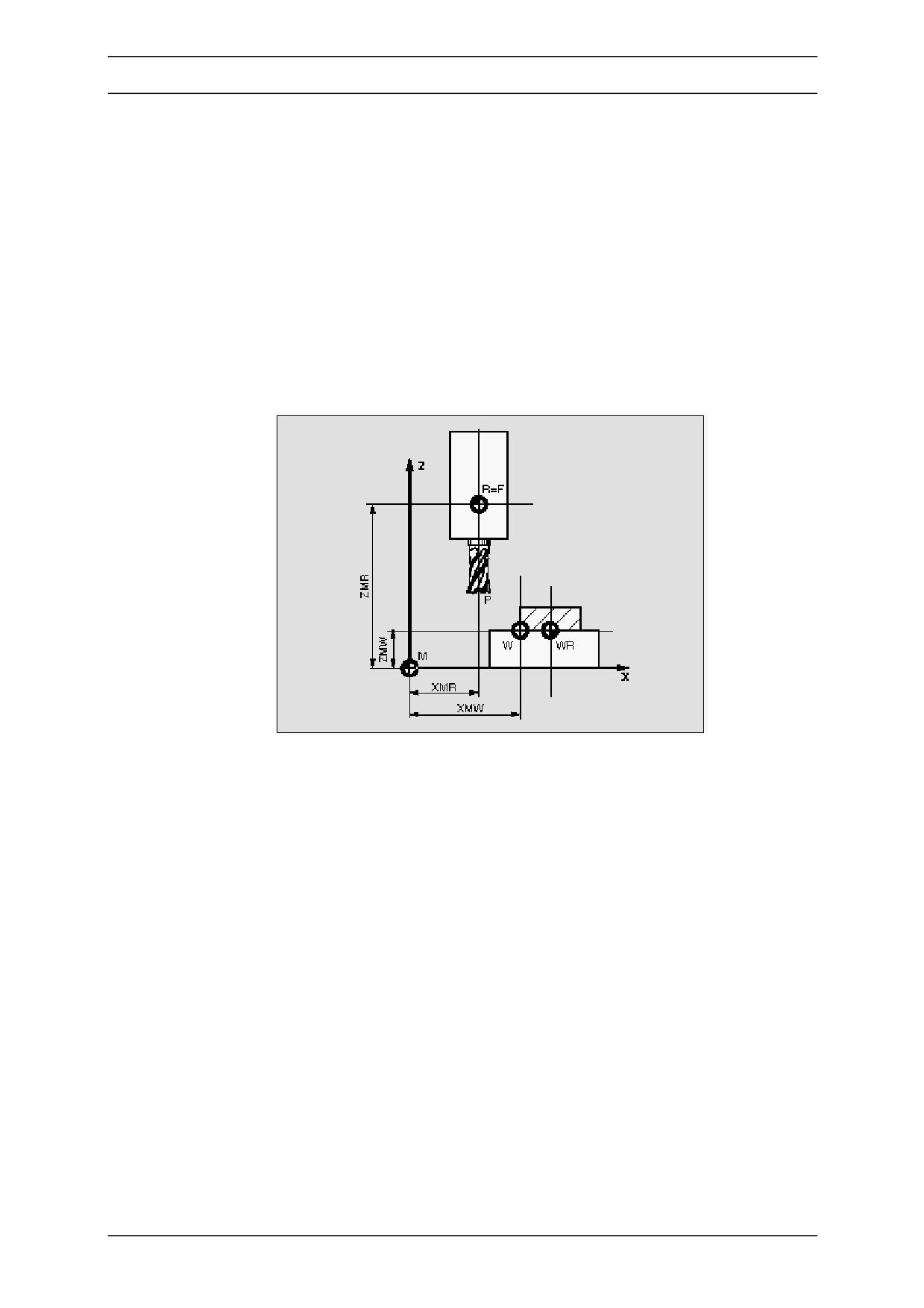

Смещение нуля

фрезерного станка

P

Установочная точка инструмента

W

Ноль детали

F

Плавающая референтная точка

XMR, ZMR

Координаты референтной точки

XMV, ZMV

Смещение нуля

M

Ноль станка

R

Референтная точка станка

WR

Референтная точка детали

4-39

Рабочая зона Параметры

03.96

Действующее Z0

Смещение нуля $P_ACTFRAME=... действительного на оси

рассчитывается из суммы следующих смещений 0:

1. Устанавливаемое смещение нуля

2. Программируемое смещение нуля

3. Внешнее смещение нуля (ZO внешнее)

4. Смещение DRF

Устанавливаемое Z0 В названной программе детали можно активировать устанавливаемое

смещение нуля функциями G54-G57 и другими G или с

$P_ACTFRAME=...

Программируемое Z0С программируемым смещение нуля $P-ACTFRAME=...можно

запрограммировать дополнительное смещение нуля для геометрии и

специальных осей в названной программе детали.

Значения смещения нуля программы стираются с окончанием

программы или сбросом.

В программе детали все смещения нуля могут быть отменены от

выбора не модально с G53.

4-40
