4 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

4.1 Транспортирование преобразователя должно производиться в соот-

ветствии с ГОСТ 22261-94.

Значения климатических и механических воздействий на преобразова-

тель при транспортировании должны находиться в пределах, указанных в 1.2.32

и 1.2.33.

Во время погрузочно-разгрузочных работ и транспортирования ящики

не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортирующее средство должен исклю-

чать их перемещение. При транспортировании самолетом преобразователь дол-

жен быть размещен в отапливаемом герметизированном отсеке.

4.2 При транспортировании преобразователей железнодорожным транс-

портом вид отправки – мелкая малотоннажная, тип подвижного состава – закры-

тый вагон или платформа с универсальным контейнером, загруженным до пол-

ной вместимости.

4.3 После транспортирования при отрицательной температуре окру-

жающего воздуха преобразователь выдерживают упакованным в течение 6 часов

в условиях хранения 1 ГОСТ 15150-69.

4.4 Хранить преобразователь у изготовителя и потребителя следует в за-

крытых складских помещениях на стеллажах в потребительской таре в соответ-

ствии с требованиями ГОСТ 22261-94 при температуре окружающего воздуха от

плюс 5 до плюс 40 ºС и относительной влажности воздуха не более 80 % при

температуре плюс 25 ºС.

Хранить преобразователь без упаковки следует при температуре окру-

жающего воздуха от плюс 10 до плюс 35 ºС и относительной влажности воздуха

не более 80 % при температуре плюс 25 ºС.

В помещениях для хранения содержание пыли, паров кислот и щелочей,

агрессивных газов и других вредных примесей, вызывающих коррозию, не

должно превышать содержание коррозионно-активных агентов для атмосферы

типа I по ГОСТ 15150-69.

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Гарантийный срок эксплуатации 36 месяцев со дня ввода преобразо-

вателя в эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изго-

товления преобразователя.

5.2 Изготовитель гарантирует соответствие преобразователя требовани-

ям технических условий ТУ 25-7504.224-2014 при соблюдении следующих пра-

вил:

−

соответствие условий эксплуатации, хранения, транспортирования из-

ложенным в настоящем руководстве;

−

обслуживание преобразователя должно производиться в соответствии

с требованиями настоящего руководства персоналом, прошедшим специальное

обучение.

5.3 Потребитель лишается права на гарантийный ремонт:

−

при несоблюдении потребителем требований 5.2;

−

при нарушении сохранности гарантийных этикеток (пломб) предпри-

ятия-изготовителя.

6 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

6.1 При отказе в работе или неисправности преобразователя в период

действия гарантийного срока потребителем должен быть составлен акт о необ-

ходимости ремонта и отправки преобразователя изготовителю.

6.2 Единичные отказы комплектующих изделий не являются причиной

для предъявления штрафных санкций.

7 УТИЛИЗАЦИЯ

7.1 Преобразователь не представляет опасности для жизни, здоровья

людей и окружающей среды после окончания срока эксплуатации и подлежит

утилизации по технологии, принятой на предприятии, эксплуатирующем данное

изделие.

Приложение Б

(обязательное)

Схема внешних подключений преобразователя

Примечания
1 Напряжение питания Uпит зависит от исполнения преобразователя.
2 Наличие и количество аналоговых выходов (контакты 1 - 6) зависит от

исполнения преобразователя.

3 Наличие и количество дискретных выходов (контакты 16 - 21) зависит от

исполнения преобразователя.

4 Наличие дополнительного интерфейса RS485 (контакты 22 - 24) зависит от

исполнения преобразователя.

5 В зависимости от исполнения преобразователя параметры L, N могу принимать

значения L = I

*/U

; N = I

, где n – номер канала (n = 1, 2, 3).

Рисунок Б.1 – Схема подключения преобразователя Е3854ЭЛ в однофазном

исполнении

AO1+

1 2 3 4 5 6

AO3-

AO3+

AO2-

AO1-

AO2+

Аналоговые выхода

РА

Е3854ЭЛ

DOUT2

17 18 19

DOUT1

Дискретные выхода

Дополнительный

интерфейс

GND2

RS485

~U (

−

RS485

ПИ

USB

к ПЭВМ

А1

7 8 9

В1

GND1

11 12 13

Источник

входного

сигнала

Источник

входного

сигнала

Источник

входного

сигнала

Канал 1 Канал 2 Канал 3

~U (

−

~U (

−

Uпит

Питание

N(-)

L(+)

1 Напряжение питания Uпит зависит от исполнения преобразователя.
2 Наличие и количество аналоговых выходов (контакты 1 - 6) зависит от

исполнения преобразователя.

3 Наличие и количество дискретных выходов (контакты 16 - 21) зависит от

исполнения преобразователя.

4 Наличие дополнительного интерфейса RS485 (контакты 22 - 24) зависит от

исполнения преобразователя.

5 К контакту 10 подключается фаза А, к контакту 11 фаза В, к контакту 12 фаза

С, к контакту 13 подключается нейтраль.

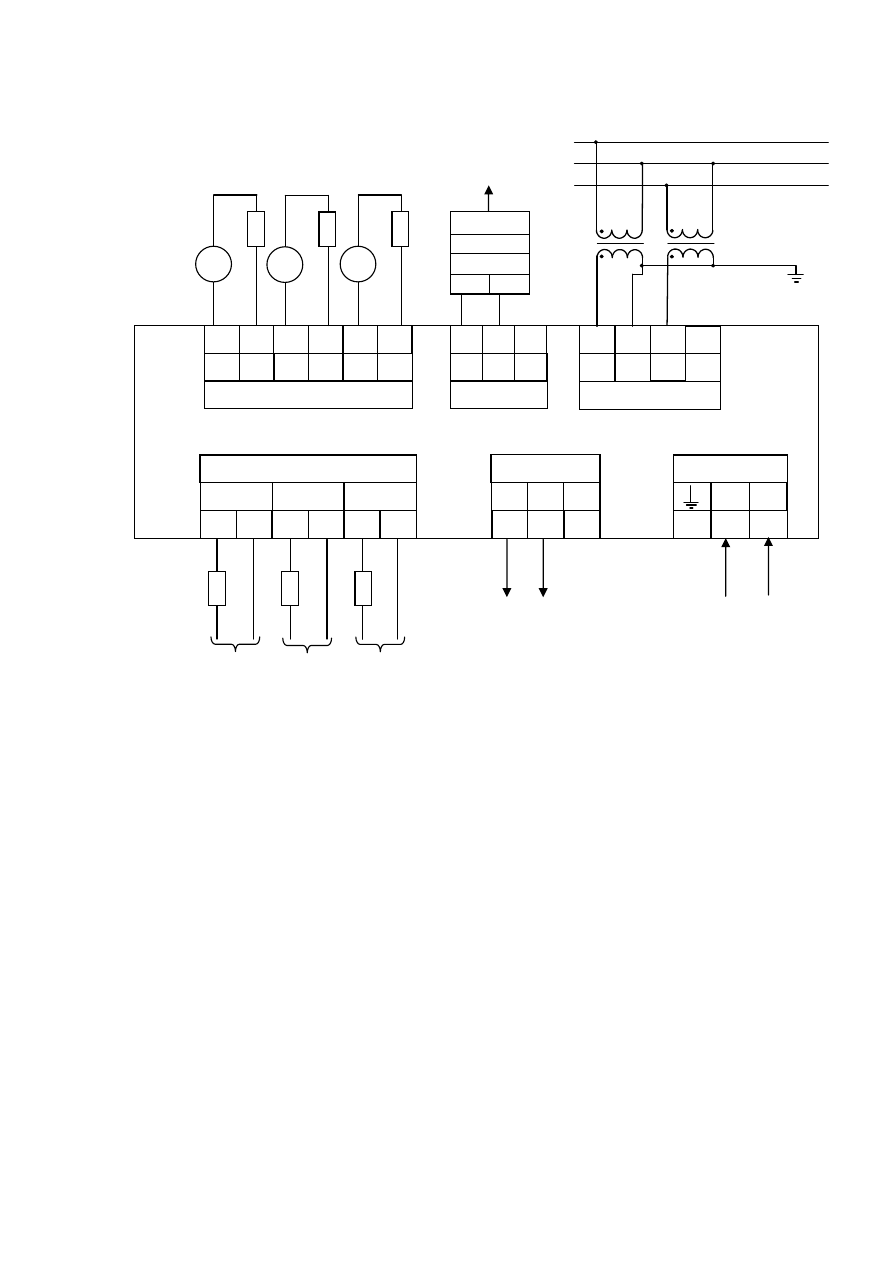

Рисунок Б.2 – Схема подключения преобразователя Е3854ЭЛ в трехфазном

исполнении.

AO1+

1 2 3 4 5 6

AO3-

AO3+

AO2-

AO1-

AO2+

Аналоговые выхода

РА

Е3854ЭЛ

DOUT2

17 18 19

DOUT1

Дискретные выхода

Дополнительный

интерфейс

GND2

RS485

~U (

−

RS485

ПИ

USB

к ПЭВМ

А1

7 8 9

В1

GND1

~U (

−

~U (

−

Uпит

Питание

N(-)

L(+)

11 12 13

Вход

исполнения преобразователя.

3 Наличие и количество дискретных выходов (контакты 16 - 21) зависит от

исполнения преобразователя.

4 Наличие дополнительного интерфейса RS485 (контакты 22 - 24) зависит от

исполнения преобразователя.

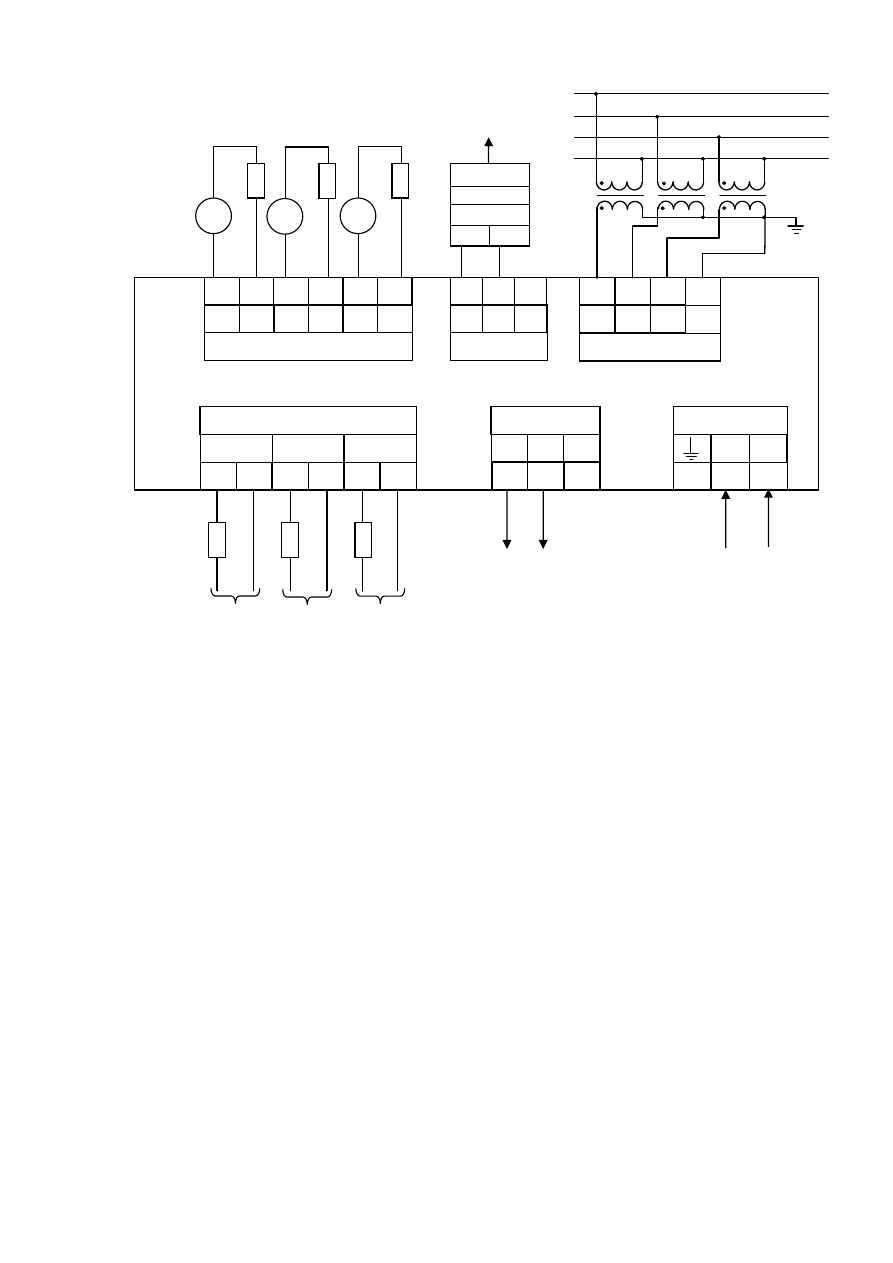

Рисунок Б.3 – Схема подключения преобразователя Е3854ЭЛ в трехфазном испол-

нении через 3 трансформатора напряжения.

AO1+

1 2 3 4 5 6

AO3-

AO3+

AO2-

AO1-

AO2+

Аналоговые выходы

РА

Е3854ЭЛ

DOUT2

17 18 19

DOUT1

Дискретные выходы

Дополнительный

интерфейс

GND2

RS485

~U (

−

RS485

ПИ

USB

к ПЭВМ

А1

7 8 9

В1

GND1

~U (

−

~U (

−

Uпит

Питание

N(-)

L(+)

11 12 13

Вход

исполнения преобразователя.

3 Наличие и количество дискретных выходов (контакты 16 - 21) зависит от

исполнения преобразователя.

4 Наличие дополнительного интерфейса RS485 (контакты 22 - 24) зависит от

исполнения преобразователя.

Рисунок Б.4 – Схема подключения преобразователя Е3854ЭЛ в трехфазном испол-

нении через 2 трансформатора напряжения.

AO1+

1 2 3 4 5 6

AO3-

AO3+

AO2-

AO1-

AO2+

Аналоговые выходы

РА

Е3854ЭЛ

DOUT2

17 18 19

DOUT1

Дискретные выходы

Дополнительный

интерфейс

GND2

RS485

~U (

−

RS485

ПИ

USB

к ПЭВМ

А1

7 8 9

В1

GND1

~U (

−

~U (

−

Uпит

Питание

N(-)

L(+)

11 12 13

Вход

Приложение В
(обязательное)

Схема структурная преобразователя

ТН - трансформатор напряжения,
ТТ - трансформатор тока,
ДИ- драйвер индикации,
ИОН- источник опорного напряжения,
ИС- индикаторы символов,
МК- микроконтроллер,
ОУ- операционный усилитель
ПН1...4 - преобразователи напряжения,
СН1 - стабилизатор напряжения,
УИ1...2 - узлы интерфейса,
ДВ1…3 – дискретные выхода.
АВ1…3 – аналоговые выхода

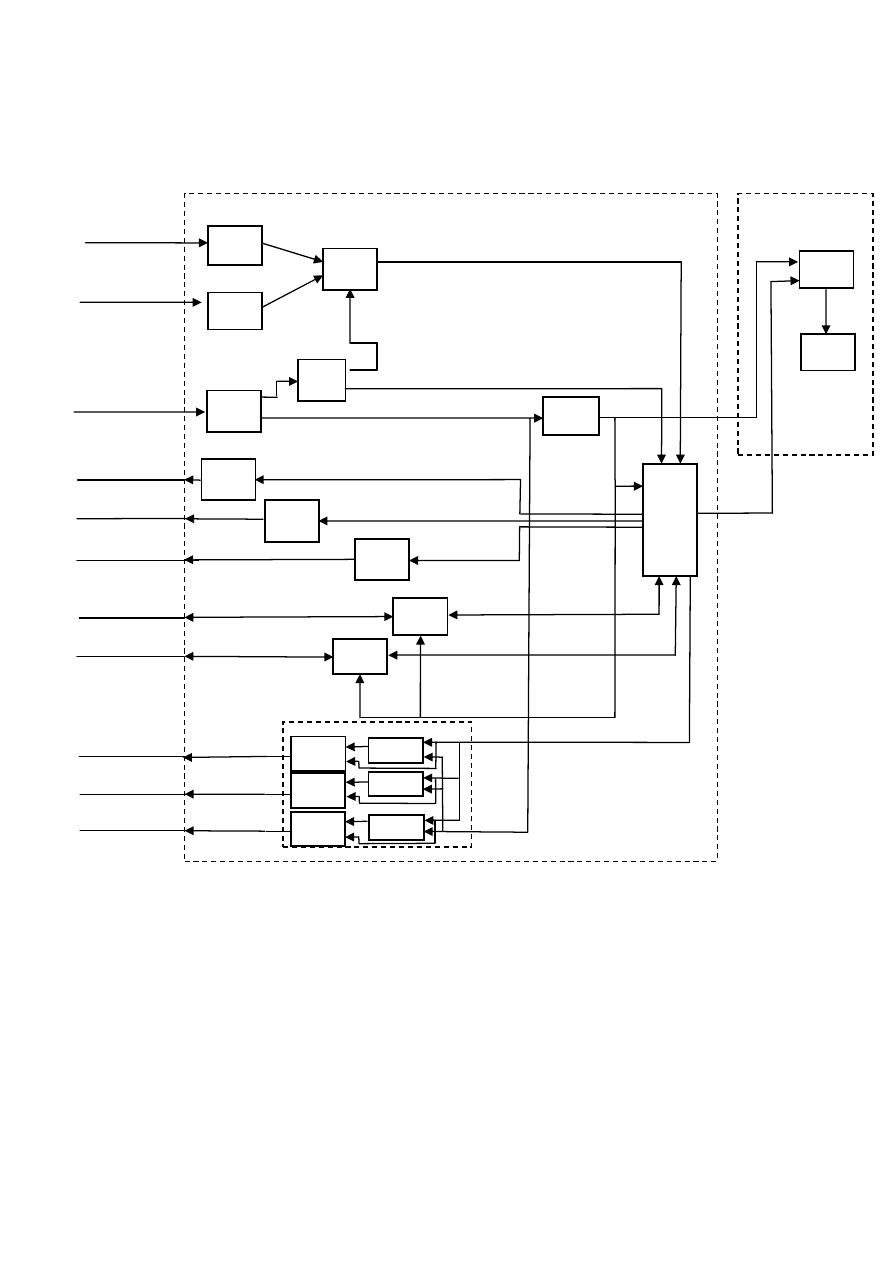

Рисунок В.1 – Структурная схема преобразователя Е3854ЭЛ.

АВ1

АВ2

АВ3

ПН4

ПН3

ПН2

Плата

индикации

ДИ

ИС

Аналоговый

выход 1

Аналоговый

выход 2

Аналоговый

выход 3

U1,U2,U3

+24V

220ВУ

RS485 (порт 1)

RS485 (порт 2)

ТН

ТТ

ИОН

УИ2

УИ1

+5V

I1,I2,I3

+3V

+1,5V

+3,3V

Плата коммутации

ПН1 +5V

U1,U2,U3, I1, I2, I3

ОУ

UART

Плата аналоговых выходов

SPI

МК

СН1

+3.3V

SPI

ДВ1

ДВ2

ДВ3

Дискретный

выход 1

Дискретный

выход 2

Дискретный

выход 3

Приложение Г

(обязательное)

Протокол обмена данными по интерфейсу

Преобразователь может работать в составе полевой сети на основе по-

следовательного интерфейса RS-485 с протоколом Modbus RTU в качестве ве-

домого устройства.

Характеристики интерфейсного канала связи

Интерфейсный канал используется для обмена данными с преобразова-

телем. Преобразователь является ведомым устройством.

Интерфейсный канал имеет следующие характеристики:

– электрические характеристики сигналов соответствуют интерфейсу

RS-485;

– тип канала – асинхронный;

– протокол обмена данными: Modbus RTU;

– скорость передачи данных, бит/с: 9600, 19200, 38400, 57600 (устанав-

ливается пользователем);

– длина линии связи сети не более 1200 метров в зависимости от

скорости передачи данных;

– тип линий связи – витая пара (экранированная витая пара);

– число приборов в канале связи не более 31 (без дополнительных

технических средств);

– формат данных при передаче информации: 1 бит (старт-бит) + 8 бит

(данные) + 1 бит (паритет, устанавливается пользователем) + 1 бит или 2 бита

(стоп-биты, устанавливается пользователем);

– диапазон значений адреса преобразователя от 1 до 247.

Описание протокола Modbus RTU

Информационные и временные характеристики протокола обмена дан-

ными соответствуют характеристикам протокола Modbus RTU.

Ведущее устройство формирует и посылает команды управления ведо-

мому устройству. Код функции в запросе сообщает подчиненному устройству,

какое действие необходимо провести. Байты данных содержат информацию не-

обходимую для выполнения запрошенной функции. Например, код функции

0x03 подразумевает запрос на чтение содержимого регистров подчиненного уст-

ройства.

Ведомое устройство отвечает ведущему устройству в случае, если адрес

в принятом сообщении совпал с адресом ведомого устройства. Если подчинен-

ный дает нормальный ответ, код функции в ответе повторяет код функции в за-

просе. В байтах данных содержится затребованная информация. Если имеет ме-

сто ошибка, то код функции модифицируется и в байтах данных передается при-

чина ошибки.

Сообщение начинается с интервала тишины равного времени передачи 3.5

символов при установленной скорости передачи в сети. Вслед за последним пере-

даваемым символом также следует интервал тишины продолжительностью не ме-

нее 3.5 символов. Новое сообщение может начинаться после этого интервала.

Сообщение передается непрерывно. Если интервал тишины продолжи-

тельностью 3.5 символа возник во время передачи сообщения, принимающее

устройство заканчивает прием сообщения и следующий байт будет воспринят

как начало следующего сообщения.

Если новое сообщение начнется раньше 3.5 интервала, принимающее

устройство воспримет его как продолжение предыдущего сообщения. В этом

случае устанавливается ошибка, так как будет несовпадение контрольных сумм.

Таблица Г.1 – Формат сообщения в канале связи

Адрес

Функция

Данные

Циклическая контрольная

сумма (CRC)

8 бит

N*8 бит

16 бит

Адрес – сетевой адрес преобразователя (от 1 до 247).

Адрес 0 предна-

значен для широковещательных сообщений, ответ на которые преобразователь

не формирует.

Функция

– код функции в соответствии с перечнем поддерживаемых

функций.

Данные

– данные в соответствии с описанием функции.

Циклическая контрольная сумма (CRC)

сообщения формируется в

соответствии с протоколом Modbus RTU.

Таблица Г.2 – Перечень поддерживаемых функций

Код функции

Функция

Чтение регистров флагов / дискретных сигналов

03, 04

Чтение регистров хранения / входных регистров

Контрольная сумма

Контрольная сумма CRC состоит из двух байт. Контрольная сумма вы-

числяется передающим устройством и добавляется в конец сообщения. Прини-

мающее устройство вычисляет контрольную сумму в процессе приема и сравни-

вает ее с полем CRC принятого сообщения.

Счетчик контрольной суммы предварительно инициализируется числом

0xFFFF. Только восемь бит данных используются для вычисления контрольной

суммы CRC. Старт и стоп биты, бит паритета, если он используется, не учиты-

ваются в контрольной сумме.

Во время генерации CRC каждый байт сообщения складывается по ИС-

КЛЮЧАЮЩЕМУ ИЛИ с текущим содержимым регистра контрольной суммы.

Результат сдвигается в направлении младшего бита, с заполнением нулем стар-

шего бита.

Между тем, если младший бит равен 1, то производится ИСКЛЮ-

ЧАЮЩЕЕ ИЛИ содержимого регистра контрольной суммы и определенного

числа. Если младший бит равен 0, то ИСКЛЮЧАЮЩЕЕ ИЛИ не делается.

Процесс сдвига повторяется восемь раз. После последнего (восьмого)

сдвига, следующий байт складывается с текущей величиной регистра контроль-

ной суммы, и процесс сдвига повторяется восемь раз как описано выше. Конеч-

ное содержание регистра и есть контрольная сумма CRC.

Алгоритм генерации CRC:

16-ти битный регистр загружается числом 0xFFFF и используется далее

как регистр CRC.

Первый байт сообщения складывается по ИСКЛЮЧАЮЩЕМУ ИЛИ с

содержимым регистра CRC. Результат помещается в регистр CRC.

Если младший бит 0: регистр CRC сдвигается вправо (в направлении

младшего бита) на 1 бит, старший бит заполняется 0.

Если младший бит 1: регистр CRC сдвигается вправо (в направлении

младшего бита) на 1 бит, старший бит заполняется 0. Делается операция

ИСКЛЮЧАЮЩЕЕ ИЛИ регистра CRC и полиномиального числа 0xA001.

Шаги 3 и 4 повторяются восемь раз.

Повторяются шаги со 2 по 5 для следующего байта сообщения. Это

повторяется до тех пор, пока все байты сообщения не будут обработаны.

Финальное содержание регистра CRC и есть контрольная сумма.

Размещение CRC в сообщении:

При передаче 16 бит контрольной суммы CRC в сообщении, сначала пе-

редается младший байт, затем старший.

Команды чтения из устройства

Запрос

Таблица Г.3

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x03 или 0x04 или 0x01, 1 байт

Старшая часть начального адреса

Старший байт начального адреса области ре-
гистров для чтения

Младшая часть начального адреса

Младший байт начального адреса области ре-
гистров для чтения

Старшая часть числа регистров

Старший байт числа регистров для чтения

Младшая часть числа регистров

Младший байт числа регистров для чтения

CRC - циклическая контрольная сумма

Ответ

Таблица Г.4

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

0x03 или 0x04 или 0x01, 1 байт

Счетчик байт

Число байт в информационной части ответа

Старшая часть первого регистра

Содержимое старшего байта первого регистра
для чтения

Младшая часть первого регистра

Содержимое младшего байта первого регистра
для чтения

…

Старшая часть последнего регистра

Содержимое старшего байта последнего реги-
стра для чтения

Младшая часть последнего регистра

Содержимое младшего байта последнего реги-
стра для чтения

CRC - циклическая контрольная сумма

Сообщение об ошибке

Таблица Г.5

Имя поля

Содержимое

Адрес

1 байт, адрес ведомого устройства

Функция

Код функции в запросе с установленной в
старшем бите единицей

Код ошибки

1 байт

CRC - циклическая контрольная сумма

Коды ошибок

Таблица Г.6

Код

Расшифровка

Неподдерживаемая функция

Неподдерживаемый адрес данных

Адресация регистров

Таблица Г.7 - Регистры дискретных сигналов (для чтения использовать функцию
0x01)

Адрес

(HEX)

Адрес

(DEC)

Наименование

регистра

Примечание

Значения параметров

0x0020

ТУ1

Дискретный выход 1

0- разомкнут / 1- замкнут

0x0021

ТУ2

Дискретный выход 2

0- разомкнут / 1- замкнут

0x0022

ТУ3

Дискретный выход 3

0- разомкнут / 1- замкнут

Таблица Г.8 - Регистры измерений в формате float1 (для чтения использовать
функцию 0x03 или 0x04)

Адрес

(HEX)

Адрес

(DEC)

Наименование реги-

стра

Формат

Значения параметров

(единицы измерения)

—

0x0001

Значение 1-го канала

float1 F1032

0x0003

Значение 2-го канала

float1 F1032

0x0005

Значение 3-го канала

float1 F1032

0x0007

Частота 1-го канала

float1 F1032

Гц

0x0009

Частота 2-го канала

float1 F1032

Гц

0x000B

Частота 3-го канала

float1 F1032

Гц

0x000D

Значение канала 1-2

float1 F1032

для 3-х фазной схемы

0x000F

Значение канала 2-3

float1 F1032

для 3-х фазной схемы

0x0011

Значение канала 1-3

float1 F1032

для 3-х фазной схемы

0x0013

Состояние дискретных
выходов TУ

unsigned short бит 0- ТУ1, ... , бит 2- ТУ3

Таблица Г.9 - Регистры измерений в формате float2 (для чтения использовать
функцию 0x03 или 0x04)

Адрес

(HEX)

Адрес

(DEC)

Наименование реги-

стра

Формат

Значения параметров

(единицы измерения)

—

0x0031

Значение 1-го канала

float2 F0123

0x0033

Значение 2-го канала

float2 F0123

0x0035

Значение 3-го канала

float2 F0123

0x0037

Частота 1-го канала

float2 F0123

Гц

0x0039

Частота 2-го канала

float2 F0123

Гц

0x003B

Частота 3-го канала

float2 F0123

Гц

0x003D

Значение канала 1-2

float2 F0123

для 3-х фазной схемы

0x003F

Значение канала 2-3

float2 F0123

для 3-х фазной схемы

0x0041

Значение канала 1-3

float2 F0123

для 3-х фазной схемы

0x0043

Состояние дискретных
выходов TУ

unsigned short бит 0- ТУ1, ... , бит 2- ТУ3

Таблица Г.10 - Регистры измерений в формате float3 (для чтения использовать
функцию 0x03 или 0x04)

Адрес

(HEX)

Адрес

(DEC)

Наименование реги-

стра

Формат

Значения параметров

(единицы измерения)

—

0x0061

Значение 1-го канала

float3 F3210

0x0063

Значение 2-го канала

float3 F3210

0x0065

101

Значение 3-го канала

float3 F3210

0x0067

103

Частота 1-го канала

float3 F3210

Гц

0x0069

105

Частота 2-го канала

float3 F3210

Гц

0x006B

107

Частота 3-го канала

float3 F3210

Гц

0x006D

109

Значение канала 1-2

float3 F3210

для 3-х фазной схемы

0x006F

111

Значение канала 2-3

float3 F3210

для 3-х фазной схемы

0x0071

113

Значение канала 1-3

float3 F3210

для 3-х фазной схемы

0x0073

115

Состояние дискретных
выходов TУ

unsigned short бит 0- ТУ1, ... , бит 2- ТУ3

Таблица Г.11 - Регистры измерений в формате short (для чтения использовать
функцию 0x03 или 0x04)

Адрес

(HEX)

Адрес

(DEC)

Наименование реги-

стра

Формат

Значения параметров

(единицы измерения)

0x0090

144

Значение 1-го канала

unsigned short

0x0091

145

Кол-во десятичных
знаков 1-го канала

unsigned short 0, 1, 2, 3

0x0092

146

Ед.изм. 1-го канала

unsigned short 0 - номинал, 1 - Кило, 2 - Мега

0x0093

147

Значение 2-го канала

unsigned short

0x0094

148

Кол-во десятичных
знаков 2-го канала

unsigned short 0, 1, 2, 3

0x0095

149

Ед.изм. 2-го канала

unsigned short 0 - номинал, 1 - Кило, 2 - Мега

0x0096

150

Значение 3-го канала

unsigned short

0x0097

151

Кол-во десятичных
знаков 3-го канала

unsigned short 0, 1, 2, 3

0x0098

152

Ед.изм. 3-го канала

unsigned short 0 - номинал, 1 - Кило, 2 - Мега

0x0099

153

Частота 1-го канала

unsigned short делить на 100 (5000/100=50Гц)

0x009A

154

Частота 2-го канала

unsigned short делить на 100 (5000/100=50Гц)

0x009B

155

Частота 3-го канала

unsigned short делить на 100 (5000/100=50Гц)

0x009C

156

Значение канала 1-2

unsigned short

0x009D

157

Кол-во десятичных
знаков канала 1-2

unsigned short 0, 1, 2, 3

0x009E

158

Ед.изм. канала 1-2

unsigned short 0 - номинал, 1 - Кило, 2 - Мега

0x009F

159

Значение канала 2-3

unsigned short

0x00A0

160

Кол-во десятичных
знаков канала 2-3

unsigned short 0, 1, 2, 3

0x00A1

161

Ед.изм. канала 2-3

unsigned short 0 - номинал, 1 - Кило, 2 - Мега

0x00A2

162

Значение канала 1-3

unsigned short

0x00A3

163

Кол-во десятичных
знаков канала 1-3

unsigned short 0, 1, 2, 3

0x00A4

164

Ед.изм. канала 1-3

unsigned short 0 - номинал, 1 - Кило, 2 - Мега

0x00A5

165

Состояние дискретных
выходов TУ

unsigned short бит 0- ТУ1, ... , бит 2- ТУ3

Таблица Г.12 - Регистры измерений в номинальных единицах измерения

Адрес

(HEX)

Адрес

(DEC)

Наименование реги-

стра

Формат

Значения параметров

(единицы измерения)

—

0x00B1

Значение 1-го канала

float1 F1032

A или V

0x00B3

Значение 2-го канала

float1 F1032

A или V

0x00B5

Значение 3-го канала

float1 F1032

A или V

0x00B7

Частота 1-го канала

float1 F1032

Гц

0x00B9

Частота 2-го канала

float1 F1032

Гц

0x00BB

Частота 3-го канала

float1 F1032

Гц

0x00BD

Значение канала 1-2

float1 F1032

для 3-х фазной схемы

0x00BF

Значение канала 2-3

float1 F1032

для 3-х фазной схемы

0x00C1

Значение канала 1-3

float1 F1032

для 3-х фазной схемы

0x00C3

Состояние дискретных
выходов TУ

unsigned short бит 0- ТУ1, ... , бит 2- ТУ3

Таблица Г.13 - Служебные регистры (для чтения использовать функцию 0x03 или
0x04)

Адрес

(HEX)

Адрес

(DEC)

Наименование регистра

Формат

Значения параметров

(единицы измерения)

0x00D7

215

Значение АЦП 100% канала 1

float1 F1032

0x00D9

217

Значение АЦП 100% канала 2

float1 F1032

0x00DB

219

Значение АЦП 100% канала 3

float1 F1032

0x00DD

221

Значение АЦП 100% канала 1-2

float1 F1032

для 3-х фазной схемы

0x00DF

223

Значение АЦП 100% канала 2-3

float1 F1032

для 3-х фазной схемы

0x00E1

225

Значение АЦП 100% канала 1-3

float1 F1032

для 3-х фазной схемы

—

0x0100

256

Версия программы

char[20]

Символы в кодировке
ASCII

Таблица Г.14 - Формат представления вещественного числа со структурой F1032

Регистр с младшим адресом

Регистр со старшим адресом

Средний байт ман-

тиссы

(байт 1)

Младший байт

мантиссы

(байт 0)

Старший байт (по-

рядок+знак)

(байт 3)

Старший байт

мантиссы

(байт 2)

Таблица Г.15 - Формат представления вещественного числа со структурой F0123

Регистр с младшим адресом

Регистр со старшим адресом

Младший байт

мантиссы

(байт 0)

Средний байт мантис-

сы

(байт 1)

Старший байт

мантиссы

(байт 2)

Старший байт (поря-

док+знак)

(байт 3)

Таблица Г.16 - Формат представления вещественного числа со структурой F3210

Регистр с младшим адресом

Регистр со старшим адресом

Старший байт (по-

рядок+знак)

(байт 3)

Старший байт

мантиссы

(байт 2)

Средний байт ман-

тиссы

(байт 1)

Младший байт

мантиссы

(байт 0)

Преобразователь измерительный трёхканальный Е3854ЭЛ. Руководство по эксплуатации 0ПЧ.140.340 РЭ - часть 3
