ПРИБОРЫ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ серии ЩЧ. Руководство по эксплуатации 0ПЧ.140.335 - часть 3

34



Приложение А

(обязательное)

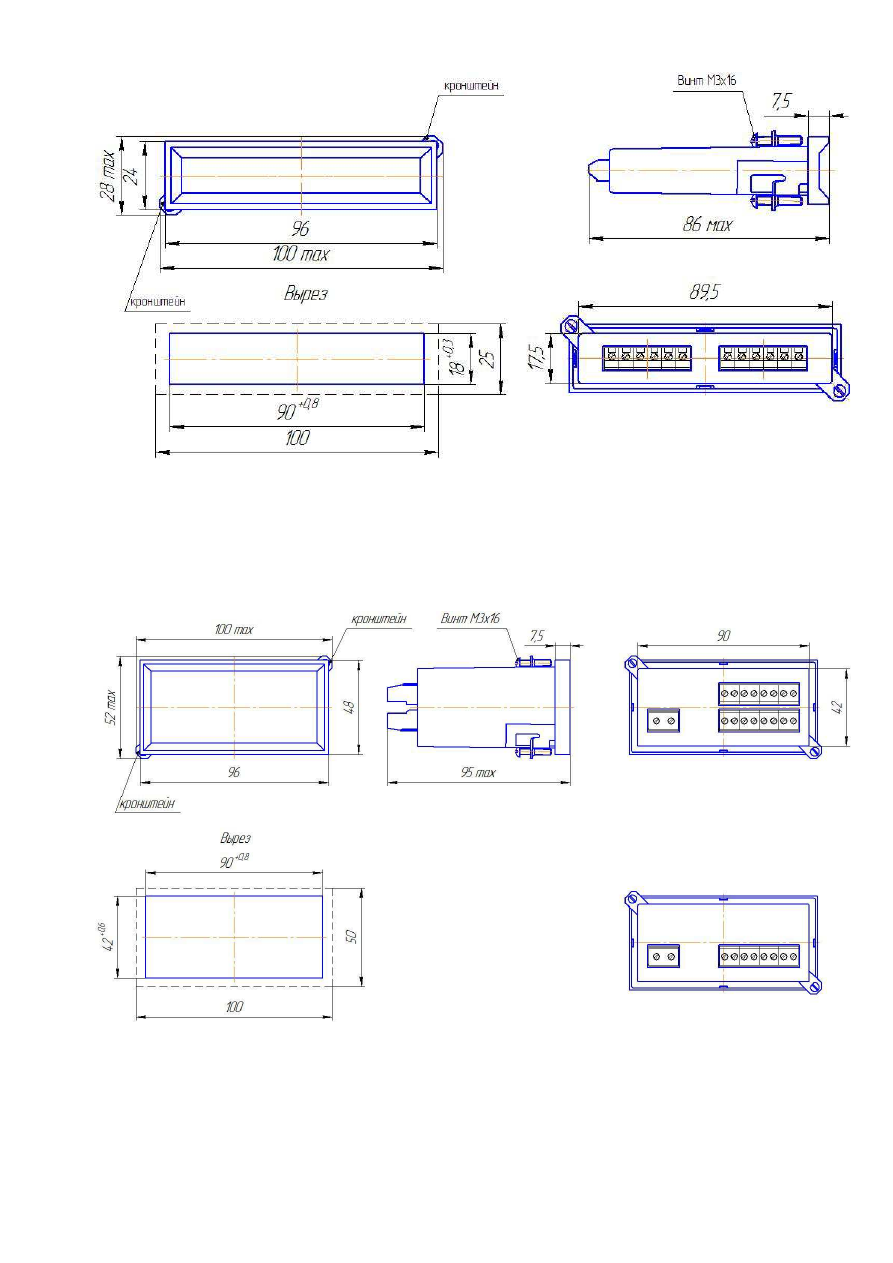

Общий вид, габаритные и установочные размеры приборов



Примечание – габаритные и установочные размеры даны в миллиметрах.

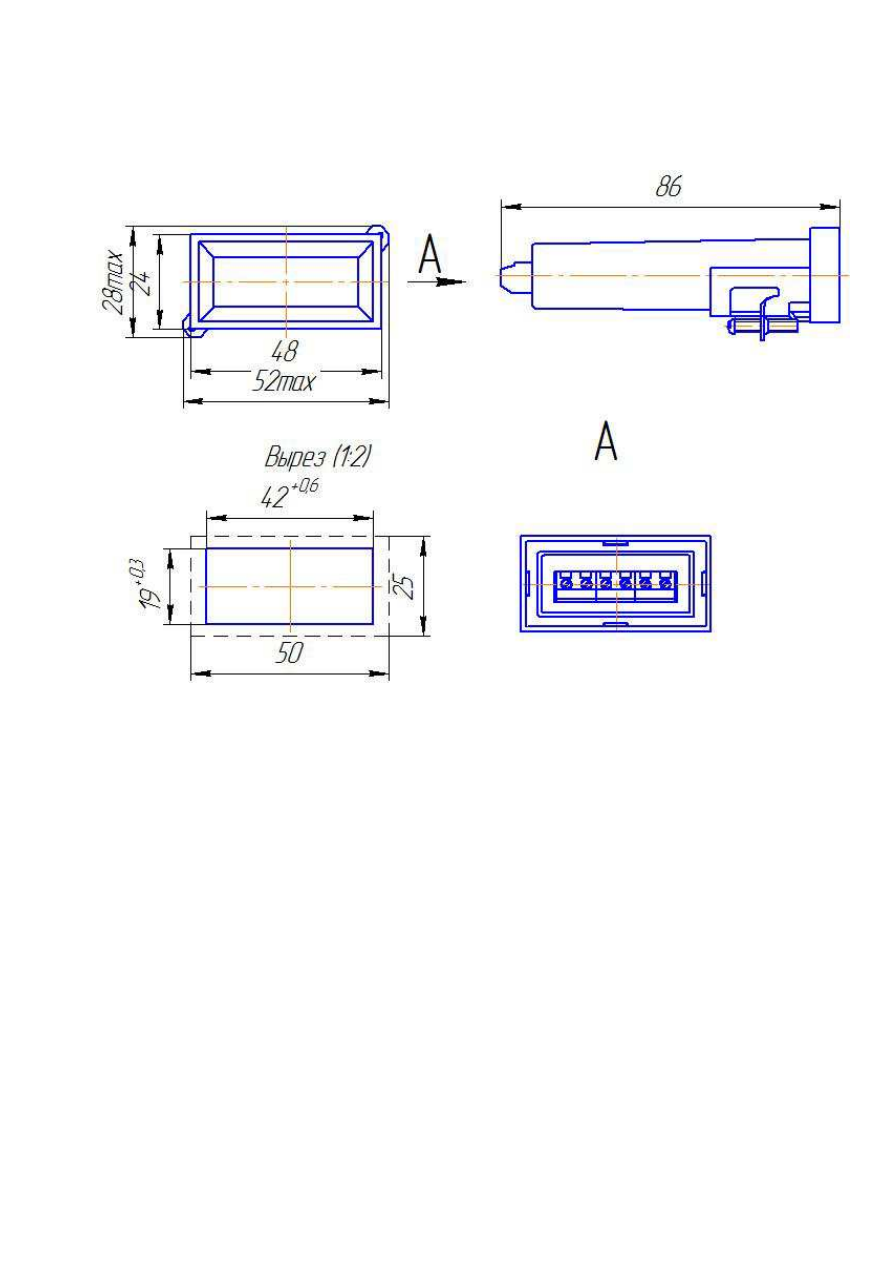

Рисунок А.1 – Общий вид, габаритные и установочные размеры приборов

ЩЧ00П

35





Примечание – габаритные и установочные размеры даны в миллиметрах.

Рисунок А.2 – Общий вид, габаритные и установочные размеры приборов

ЩЧ01П



Примечание – габаритные и установочные размеры даны в миллиметрах.

Рисунок А.3 – Общий вид, габаритные и установочные размеры приборов

ЩЧ02.01П

36



Приложение Б

(обязательное)

Схемы внешних подключений приборов






















Рисунок Б.1 – Схема подключения приборов

ЩЧ00П







Рисунок Б.2 – Схема подключения приборов

ЩЧ01П



ЩЧ01П

Вход

1

2

L

N

Источник

входного

сигнала

5

6

3

4



A



B



GND

RS485

А

В

RS485

ПИ

RS232

к ПЭВМ

11

+



  –



12

К  п рибо рам

изм ерени я

 и  ко нт роля

R

Н

1

+

–



Источник

питающего

напряжения

Питание

9

10

+

–



AN OUT

7

8

1.1

1.2



D OUT

Вход

1

2

L

N

Источник

входного

сигнала

5

+



  –



6

+

–



Источник

питающего

напряжения

Питание

ЩЧ00П

4

3

A



B



RS485

А

В

RS485

ПИ

RS232

к ПЭВМ

37

































Рисунок Б.3 – Схема подключения приборов

ЩЧ02.01П





Е

п



–

источник  питающего напряжения постоянного тока.

Примечание – пунктиром обозначены подключения источника питания при проверке при ре-
зервном питании.



Рисунок Б.4 – Проверка защиты для приборов ЩЧ02.01П

от неправильного подключения полярности напряжения питания

для исполнений с напряжением питания 12ВН, 24ВН



ЩЧ02.01П

Вход

1

2

L

N

Источник

входного

сигнала

+

–



Источник

питающего

напряжения

11

12

9

10



+

+



  –



Питание

7

8

5

6

A

B

R  GND

RS485

А

В

RS485

ПИ

RS232

к ПЭВМ

К  п рибо рам   и зме ре н ия  и   ко нт роля

R

Н

1

R

Н

1

17

18

–

+

AN OUT 1

19

20

–

+

AN OUT 2

13

14

1.2

1.1

D OUT 1

15

16

2.2

2.1

D OUT 2

Е

п



Е

п



ЩЧ02.01П

11

12

9

10



+

+



  –



Питание

38









Е

п



–

источник  питающего напряжения постоянного тока.



Рисунок Б.5 – Проверка резервирования напряжения питания

для исполнений приборов ЩЧ02.01П с напряжением питания 12ВН, 24ВН

Е

п

ЩЧ02.01П

11

12

9

10



+

+



  –



Питание

39



Приложение В
(обязательное)



Схемы структурные приборов
























RS485 – линия интерфейса;
АЦП – аналого-цифровой преобразователь;
Д – делитель;
И – индикаторы;
ИОН – источник опорного напряжения;
КУ – кнопки управления;
М – микроконтроллер;
ПН – преобразователь напряжения;
СН – стабилизатор напряжения;
У – усилитель;
УИ – узел интерфейса;
Ф – фильтр.
Примечания:
1 Входной сигнал подается на АЦП у вольтметров через делитель и фильтр, у амперметров

через шунт и фильтр.

2 Узел интерфейса не имеет гальваническую развязку.
3 Узел питания имеет гальваническую развязку.



Рисунок В.1 – Схема структурная приборов ЩЧ00П

+5 В

СН

         М

АЦП

Питание

ИОН

ПН

Ф

+3,3 В

И

КУ

УИ

RS485

Д

Входной

сигнал

Ф

U, I

У

+5 В

+1,5 В

+3,3 В

+1,5 В

40



































RS485 – линия интерфейса;
АВ – аналоговый выход.
АЦП – аналого-цифровой преобразователь;
Д – делитель;
ДВ1, ДВ2 – дискретные выхода;
И – индикаторы;
ИОН – источник опорного напряжения;
КУ – кнопка управления (только для Щ01П);
М – микроконтроллер;
ПН1 – ПН4 – преобразователи напряжения;
Р1, Р2 – оптоэлектронные реле дискретного выхода;
СН – стабилизатор напряжения;
У – усилитель;
УАВ1, УАВ2 – узлы аналоговых выходов;
УИ – узел интерфейса;
Ф – фильтр;
Примечания:
1 Входной сигнал подается на АЦП у вольтметров через делитель и фильтр, у амперметров

через шунт и фильтр.

2 Количество дискретных и аналоговых выходов зависит от исполнения прибора (пункти-

ром показаны возможные подключения выходов).

3 Все узлы имеют гальваническую развязку (кроме входного сигнала).



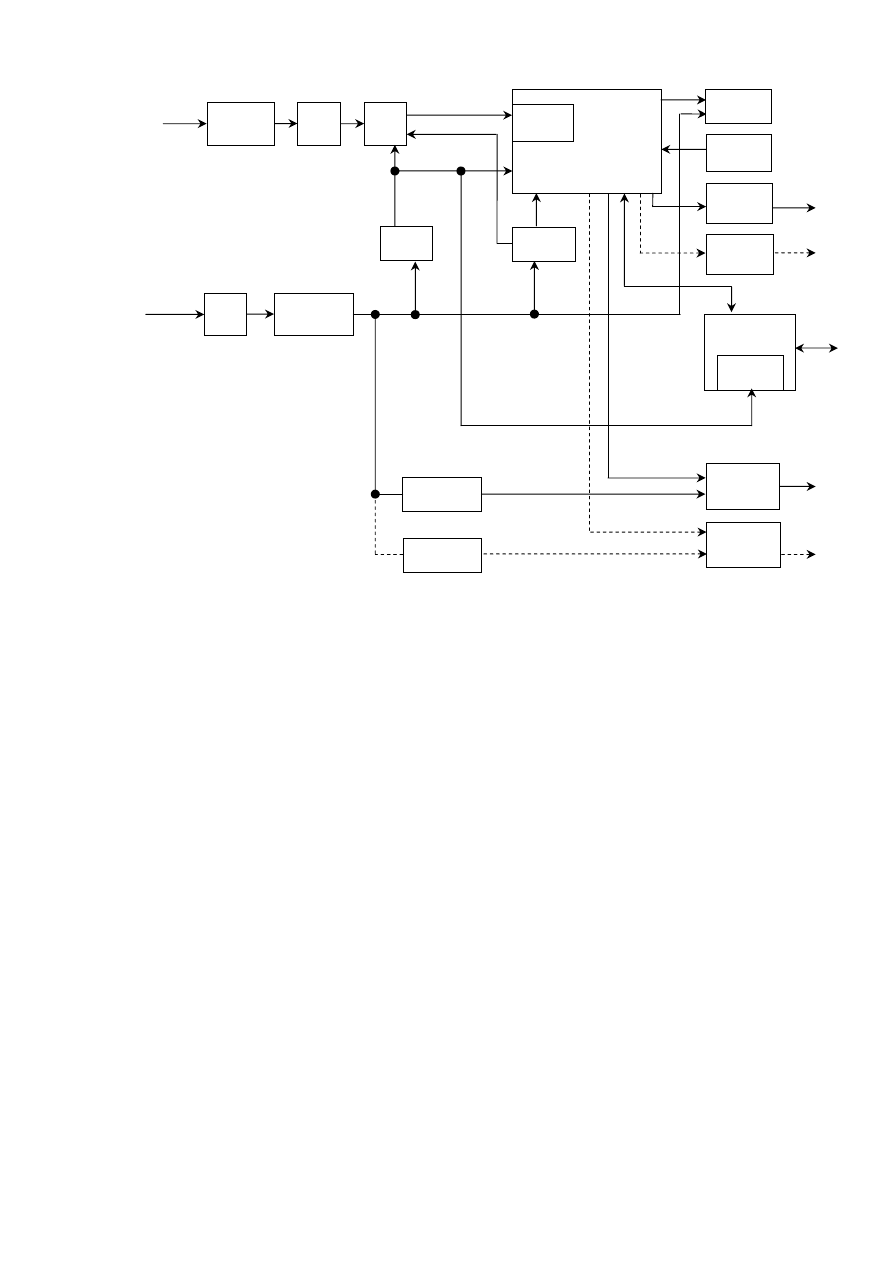

Рисунок В.2 – Схема структурная приборов ЩЧ01П, ЩЧ02.01П

УИ

+5 В

ИОН

         М

АЦП

Питание

CН

ПН1

Ф

ПН2

ПН3

+3,3 В

АВ1

ДВ1

И

КУ

Р1

УАВ1

RS485

Д

Входной

сигнал

Ф

U, I

У

+5 В

+1,5 В

+5 В

+3,3 В

ПН4

УАВ2

АВ2

Р2

ДВ2

41



Приложение Г

(обязательное)

Описание меню приборов, заводские настройки, порядок работы с кнопкой

Описание работы с кнопкой:



Одиночное нажатие на кнопку (“нажал – отпустил”)



Нажатие на кнопку 2 секунды



Нажатие на кнопку 5 секунд



Таблица Г.1

 -

Порядок работы с кнопкой для приборов ЩЧ00П



Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопкой

на приборе

первый

уровень

второй

уровень

Режим программирования параметров

0000

–

–

Ввод пароля для входа в ме-
ню программирования пара-
метров
(от 0000 до 9999),
Заводская настройка (далее
ЗН) – 0 (вход без пароля).

Вход в пункт из режима измерения кнопкой

, увеличение значения на 1 кнопкой

,

переход к следующей цифре

.

После ввода последней цифры идет проверка па-
роля: при правильно введенном пароле –  пере-
ход в меню режима программирования, при не-
правильном – переход в режим измерения.

1  d

–

–

Параметры индикации.

Выбор пункта



Переключение между пунктами меню



1.1  t

-

Период обновления индикации.
Допустимое значение: 0.1 ..

10.0 с

Выбор пункта



Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



- после установки последнего разряда, устанав-

ливается позиция точки кнопкой



Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».


1.2  d

–

Положение десятичной точ-
ки.


Выбор пункта



Переключение между пунктами меню



0000.  Позиция точки 0

Выбор пункта



Переключение между пунктами меню



000.0  Позиция точки 1
00.00  Позиция точки 2
0.000  Позиция точки 3

AUtO  Автопозиция точки

 End

Выход из текущего меню

42



Продолжение таблица Г.1

Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе

первый

уровень

второй

уровень

Режим программирования параметров

1  d

1.3  С

–

Выбор шкалы

Выбор пункта



Переключение между пунктами меню



1.3.1.S  Заказная шкала

Выбор пункта



Переключение между пунктами меню



1.3.2.r  Реальная шкала

1.3.3.P  Процентная шкала

End

Выход из текущего меню

1.4 u

-

Параметры шкалы напряже-
ния (тока)

Выбор пункта



Переключение между пунктами меню



1.4.1._  Нижнее значение реальной

шкалы

Выбор пункта



Переключение между пунктами меню




Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



 - после установки последнего разряда, устанав-

ливается позиция точки кнопкой



Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

1.4.2.¯  Верхнее значение реальной

шкалы

1.4.3._  Нижнее значение заказной

шкалы

1.4.4.¯  Верхнее значение заказной

шкалы



End

Выход из текущего меню

Выбор пункта



1.5 F

-

Параметры шкалы частоты

Выбор пункта



Переключение между пунктами меню



1.5.1._  Нижнее значение реальной

шкалы

Выбор пункта



Переключение между пунктами меню



Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



 - после установки последнего разряда, устанав-

ливается позиция точки кнопкой




Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

1.5.2.¯  Верхнее значение реальной

шкалы

1.5.3._  Нижнее значение заказной

шкалы

1.5.4.¯  Верхнее значение заказной

шкалы

43



Продолжение таблица Г.1

Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе

первый

уровень

второй

уровень

Режим программирования параметров

1  d

1.5 F

End

Выход из текущего меню

Выбор пункта



1.6 P

-

Параметр для отображения

Выбор пункта



Переключение между пунктами меню



1.6.1.n  Основной параметр

Выбор пункта



Переключение между пунктами меню



1.6.2.S  Второстепенный параметр

End

Выход из текущего меню

Выбор пункта



End

-

Выход из текущего меню

Выбор пункта



2  U

-

-

Параметры интерфейса
RS485

Выбор пункта



Переключение между пунктами меню



2.1 A

-

Адрес прибора
Допустимое значение: 1 .. 247  Выбор пункта




Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



 - после установки последнего разряда, устанав-

ливается позиция точки кнопкой




Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

2.2 b

-

Скорость передачи

Выбор пункта



Переключение между пунктами меню



9.6

Скорость передачи 9600 бод

19.2

Скорость передачи 19200 бод

38.4

Скорость передачи 38400 бод

57.6

Скорость передачи 57600 бод

End

Выход из текущего меню

Выбор пункта



2.3 P

-

Паритет

Выбор пункта



Переключение между пунктами меню



2.3.1.n  Без паритета

2.3.2.E  Четный

2.3.3.O  Нечетный

End

Выход из текущего меню

Выбор пункта



44



Продолжение таблица Г.1

Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе

первый

уровень

второй

уровень

Режим программирования параметров

2  U

2.4 S

-

Стоп-бит

Выбор пункта



Переключение между пунктами меню



1

1 cтоп-бит

1.5

1.5  cтоп-бита

2

2  cтоп-бита

End

Выход из текущего меню

Выбор пункта



End

-

Выход из текущего меню

Выбор пункта



3  n

-

-

Параметры измерительной
части

Выбор пункта



Переключение между пунктами меню



3.1 P

-

Вид измерения

Выбор пункта



Переключение между пунктами меню



3.1.1.C  Постоянный сигнал

3.1.2.u  Переменный сигнал

3.1.3.F  Частотомер

End

Выход из текущего меню

Выбор пункта



3.2 C

-

Калибровка входного сигнала

Подать входной сигнал.

Выбор пункта



Переключение между пунктами меню



3.2.1._  Фиксация калибруемой точки 1:

-100% для постоянного сигнала
3% для переменного сигнала
Частотомер не калибруется

3.2.2.-  Фиксация калибруемой точки 2:

0% для постоянного сигнала
50% для переменного сигнала
Частотомер не калибруется

3.2.3.¯  Фиксация калибруемой точки 1:

100% для постоянного сигнала
100% для переменного сигнала
Частотомер не калибруется

End

Выход из текущего меню

Выбор пункта



3.3 t

-

Время измерения.
Допустимое значение: 200 ..
1000 миллисекунд.

Выбор пункта



Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



- после установки последнего разряда, устанав-

ливается позиция точки кнопкой




Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

45



Продолжение таблица Г.1

Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе

первый

уровень

второй

уровень

Режим программирования параметров

3  n

3.4 d

-

Зона нечувствительности.
Допустимое значение: 0 .. 2  в
% (от входного сигнала)

Выбор пункта



Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



- после установки последнего разряда, устанав-

ливается позиция точки кнопкой




Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

End

-

Выход из текущего меню

Выбор пункта



4  u

-

-

Разное

Выбор пункта



Переключение между пунктами меню



4.1 P

-

Смена пароля.
Допустимое значение: 0 ..
9999

Выбор пункта



Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду




Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

4.2 S

-

Вернуть заводские настройки

Выбор пункта



Переключение между пунктами меню



4.3 d

-

Диагностика индикаторов

Выбор пункта



Переключение между пунктами меню



End

-

Выход из текущего меню

Выбор пункта



End

-

-

Выход из меню

Выбор пункта






46



Таблица Г.2 - Порядок работы с кнопкой для приборов ЩЧ01П



Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе

первый

уровень

второй

уровень

Режим программирования параметров

0000

–

–

Ввод пароля для входа в ме-
ню программирования пара-
метров
(от 0000 до 9999),
Заводская настройка (далее
ЗН) – 0 (вход без пароля).

Вход в пункт из режима измерения кнопкой

, увеличение значения на 1 кнопкой

,

переход к следующей цифре

.

После ввода последней цифры идет проверка па-
роля: при правильно введенном пароле –  пере-
ход в меню режима программирования, при не-
правильном – переход в режим измерения.

1  d

–

–

Параметры индикации.

Выбор пункта



Переключение между пунктами меню



1.1  t

-

Период обновления индикации.
Допустимое значение: 0.1 ..

10.0 с

Выбор пункта



Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



- после установки последнего разряда, устанав-

ливается позиция точки кнопкой



Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

1.2  d

–

Положение десятичной точ-
ки.


Выбор пункта



Переключение между пунктами меню



0000.  Позиция точки 0

Выбор пункта



Переключение между пунктами меню



000.0  Позиция точки 1
00.00  Позиция точки 2
0.000  Позиция точки 3

AUtO  Автопозиция точки

 End

Выход из текущего меню

1.3  С

–

Выбор шкалы

Выбор пункта



Переключение между пунктами меню



1.3.1.S  Заказная шкала

Выбор пункта



Переключение между пунктами меню



1.3.2.r  Реальная шкала

1.3.3.P  Процентная шкала

End

Выход из текущего меню

47



Продолжение таблицы Г.2



Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе

первый

уровень

второй

уровень

Режим программирования параметров

1  d

1.4 u

-

Параметры шкалы напряже-
ния (тока)

Выбор пункта



Переключение между пунктами меню



1.4.1._  Нижнее значение реальной

шкалы

Выбор пункта



Переключение между пунктами меню




Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



 - после установки последнего разряда, устанав-

ливается позиция точки кнопкой




Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

1.4.2.¯  Верхнее значение реальной

шкалы

1.4.3._  Нижнее значение заказной

шкалы

1.4.4.¯  Верхнее значение заказной

шкалы



End

Выход из текущего меню

Выбор пункта



1.5 F

-

Параметры шкалы частоты

Выбор пункта



Переключение между пунктами меню



1.5.1._  Нижнее значение реальной

шкалы

Выбор пункта



Переключение между пунктами меню



Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



 - после установки последнего разряда, устанав-

ливается позиция точки кнопкой




Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

1.5.2.¯  Верхнее значение реальной

шкалы

1.5.3._  Нижнее значение заказной

шкалы

1.5.4.¯  Верхнее значение заказной

шкалы

End

Выход из текущего меню

Выбор пункта



1.6 P

-

Параметр для отображения

Выбор пункта



Переключение между пунктами меню



1.6.1.n  Основной параметр

Выбор пункта



Переключение между пунктами меню



1.6.2.S  Второстепенный параметр

48



Продолжение таблицы Г.2



Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе

первый

уровень

второй

уровень

Режим программирования параметров

1  d

1.6 P

End

Выход из текущего меню

Выбор пункта



End

-

Выход из текущего меню

Выбор пункта



2  U

-

-

Параметры интерфейса
RS485

Выбор пункта



Переключение между пунктами меню



2. 1 A

-

Адрес прибора
Допустимое значение: 1 .. 247  Выбор пункта




Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



 - после установки последнего разряда, устанав-

ливается позиция точки кнопкой




Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

2.2 b

-

Скорость передачи

Выбор пункта



Переключение между пунктами меню



9.6

Скорость передачи 9600 бод

19.2

Скорость передачи 19200 бод

38.4

Скорость передачи 38400 бод

57.6

Скорость передачи 57600 бод

End

Выход из текущего меню

Выбор пункта



2.3 P

-

Паритет

Выбор пункта



Переключение между пунктами меню



2.3.1.n  Без паритета

2.3.2.E  Четный

2.3.3.O  Нечетный

End

Выход из текущего меню

Выбор пункта



2.4 S

-

Стоп-бит

Выбор пункта



Переключение между пунктами меню



1

1 cтоп-бит

1.5

1.5  cтоп-бита

2

2  cтоп-бита

End

Выход из текущего меню

Выбор пункта



End

-

Выход из текущего меню

Выбор пункта



49



Продолжение таблицы Г.2



Пункт

меню

Подпункт меню

Назначение

пункта (подпункта) меню

Порядок работы с кнопками

на приборе

первый

уровень

второй

уровень

Режим программирования параметров

3  n

-

-

Параметры измерительной
части

Выбор пункта



Переключение между пунктами меню



3.1 P

-

Вид измерения

Выбор пункта



Переключение между пунктами меню



3.1.1.C  Постоянный сигнал

3.1.2.u  Переменный сигнал

3.1.3.F  Частотомер

End

Выход из текущего меню

Выбор пункта



3.2 C

-

Калибровка входного сигнала

Подать входной сигнал.

Выбор пункта



Переключение между пунктами меню



3.2.1._  Фиксация калибруемой точки 1:

-100% для постоянного сигнала
3% для переменного сигнала
Частотомер не калибруется

3.2.2.-  Фиксация калибруемой точки 2:

0% для постоянного сигнала
50% для переменного сигнала
Частотомер не калибруется

3.2.3.¯  Фиксация калибруемой точки 1:

100% для постоянного сигнала
100% для переменного сигнала
Частотомер не калибруется

End

Выход из текущего меню

Выбор пункта



3.3 t

-

Время измерения.
Допустимое значение: 200 ..
1000 миллисекунд.

Выбор пункта



Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



- после установки последнего разряда, устанав-

ливается позиция точки кнопкой




Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».

3.4 d

-

Зона нечувствительности.
Допустимое значение: 0 .. 2  в
% (от входного сигнала)

Выбор пункта



Установка значения:

- увеличение значения мигающего разряда



- переход к следующему разряду



- после установки последнего разряда, устанав-

ливается позиция точки кнопкой




Если введенное значение входит в допустимый
диапазон – замигает действующее значение.
Иначе высветится ошибка вида «Er 3».
