ПРИБОРЫ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ серии ЩЧ. Руководство по эксплуатации 0ПЧ.140.335

Питание приборов, в зависимости от вида питающего напряжения, мо-

жет быть от сети постоянного тока низкого уровня (5В, 12В, 24В, 5ВН, 12ВН,

24ВН).

Преобразователь напряжения ПН обеспечивает гальваническую развязку

по питанию и преобразует входное напряжение в стабилизированное напряжение

5 В, необходимое для питания микроконтроллера (через стабилизатор напряжения

СН), индикаторов и преобразователей напряжения ПН1 – ПН4. При питании от

сети постоянного тока низкого уровня ПН1 – преобразователь (DC/DC).

Стабилизатор напряжения СН преобразует стабилизированное напряже-

ние 5 В до необходимого уровня (+3,3 В) и обеспечивает питание измерительно-

го узла.

Источник опорного напряжения ИОН формирует «искусственный ноль».

Усилитель У усиливает входной сигнал (масштабирующий усилитель).

Преобразователи напряжения ПН2 – ПН4 преобразуют стабилизирован-

ное напряжение 5 В до необходимых уровней и обеспечивают гальваническую

развязку и питание: ПН2 – узла интерфейсного канала, ПН4, ПН3 – аналоговых

выходов.

1.4 Маркировка

1.4.1 На передней панели прибора нанесено обозначение типа прибора,

товарного знака завода-изготовителя, знака утверждения типа средств измере-

ний, класса точности, рода тока, испытательного напряжения изоляции, единиц

измеряемых величин, кнопки управления (при наличии).

1.4.2 На приборе имеется этикетка, расположенная на задней панели, со-

держащая следующую информацию:

1) обозначение типа прибора;

2) класс точности;

3) обозначение постоянного тока;

4) диапазоны измерений;

5) диапазон показаний;

6) диапазоны выходных унифицированных сигналов постоянного тока;

7) обозначение напряжения питания;

8) товарный знак предприятия-изготовителя;

9) порядковый номер прибора по системе нумерации предприятия-

изготовителя;

10) месяц и год изготовления;

11) знак утверждения типа средств измерений;

12) испытательное напряжение изоляции;

13) маркировка, определяющая назначение контактов для внешних со-

единений;

14) специсполнение (при наличии).

1.4.3 Приборы, прошедшие приемо-сдаточные испытания и первичную

поверку предприятия-изготовителя, имеют клеймо поверителя и клеймо отдела

технического контроля.

1.4.4 При изменении диапазона показаний прибора необходимо внести

соответствующую отметку в паспорте, которая должна содержать установлен-

ный диапазон показаний, дату и подпись ответственного исполнителя. Откор-

ректировать этикетку на задней панели прибора, лицевую панель при изменении

единицы измерения, путем наклейки таблички с новым диапазоном показаний и

единицей измерения.

2 СРЕДСТВА ИЗМЕРЕНИЯ, ИНСТРУМЕНТЫ И

ПРИНАДЛЕЖНОСТИ

2.1 Для контроля, регулирования (настройки), выполнения работ по тех-

ническому обслуживанию и текущему ремонту должны применяться следующие

технические средства:

– установка универсальная пробойная УПУ-10, с погрешностью установки

напряжения ± 5 %;

– мегаомметр М4100/3, класс точности 1,0;

−

калибратор универсальный с погрешностью по напряжению перемен-

ного тока от ± 0,015 % до ± 0,05 % в зависимости от диапазона; с погрешностью

по силе переменного тока от ± 0,05 % до 0,1 % в зависимости от диапазона,

с по-

грешностью установки частоты не более 1 %;

– частотомер электронно-счетный, пределы допускаемой основной по-

грешности не более ± 0,003 %.

−

источник напряжения постоянного тока с диапазоном напряжения от

0 до 40 В, с погрешностью ± 1,25 %;

−

прибор комбинированный цифровой с диапазоном измерения напря-

жения постоянного тока от 0 до 100 В, силы постоянного тока от 0 до 20 мА и

погрешностью измерения не более ± 0,1 %;

−

магазин сопротивлений с диапазоном установки сопротивления от 0 до

1 МОм с классом точности не менее 0,02.

Примечания

1 Вся контрольно-измерительная аппаратура должна быть аттестована и

иметь документацию, подтверждающую ее готовность.

2 Допускается использовать другие технические средства для задания вход-

ных сигналов, если погрешность задания не превышает 1/5 предела основной по-

грешности прибора.

3 Допускается использовать технические средства с погрешностью задания

сигналов, не превышающей 1/3 предела основной погрешности прибора, с введени-

ем контрольного допуска, равного 0,8 от предела основной погрешности прибора.

4 При эксплуатации приборов выполнение работ по техническому обслу-

живанию не требуется.

3 ИСПОЛЬЗОВАНИЕ ПО НАЗНАЧЕНИЮ

3.1 Меры безопасности

3.1.1 К работам по обслуживанию и эксплуатации приборов допуска-

ются лица, ознакомленные с правилами техники безопасности, имеющие допуск

для работы с электроустановками напряжением до 1000 В и изучившие настоя-

щее руководство по эксплуатации.

3.1.2 При работе с приборами необходимо пользоваться только исправ-

ным инструментом и оборудованием.

3.1.3 Запрещается:

– эксплуатировать приборы в режимах, отличающихся от указанных в

настоящем руководстве;

– производить внешние соединения, не отключив все напряжения, пода-

ваемые на приборы.

3.1.4 При подключении питающего напряжения постоянного тока тре-

буется соблюдать полярность подводящих проводов, а контакты защитного за-

земления приборов подключать к элементу заземления.

3.2 Подготовка к работе

3.2.1 Прибор распаковать и убедиться в отсутствии механических по-

вреждений. Перед началом работы необходимо выдержать прибор в нормальных

условиях не менее 4 ч. Ознакомиться с паспортом на прибор и проверить ком-

плектность.

3.2.2 Приступая к работе с прибором, необходимо внимательно изучить

все разделы настоящего руководства.

3.2.3 Установить прибор на щит. Крепление должно быть произведено

тщательно, без перекосов.

3.2.4 Подсоединение проводов осуществляется при помощи винтовых

клемм. Сечение проводов, подключаемых непосредственно к клеммам, не бо-

лее 2,5 мм

Схемы внешних подключений приборов приведены на рисунках Б.1 –

Б.4 приложения Б.

При подключении измерительных и питающих цепей необходимо соблю-

дать меры безопасности, изложенные в подразделе 3.1 настоящего руководства.

При прокладке измерительных линий следует выделять их в самостоя-

тельную трассу (или несколько трасс) и располагать отдельно от силовых и дру-

гих кабелей, создающих высокочастотные и импульсные помехи. Длина измери-

тельных линий должна быть минимальной. Измерительные линии рекомендует-

ся экранировать, экран подключать к заземлению. При заземлении необходимо

обеспечить хороший контакт экрана с элементом заземления.

Питание к приборам рекомендуется подводить проводами минимальной

длины. Напряжение питания, измеренное на контактах соединительного разъема

прибора, должно соответствовать значению, указанному в таблице 5.

Рекомендуется устанавливать фильтры сетевых помех в линиях питания

приборов, а контакты рабочего заземления приборов подключать к элементу за-

земления.

3.2.5 Порядок снятия/замены прибора

3.2.5.1 Отключить напряжение на участке цепи передачи электроэнер-

гии, к которой подключен прибор.

3.2.5.2 Отсоединить все подключенные провода от прибора.

3.2.5.3 Снять прибор со щита предварительно убрав крепление прибора.

В случае замены установить новый прибор согласно указанной выше методике.

3.2.6 Подключение приборов к линии интерфейса RS485

Подключить провода линий А и В интерфейса RS485 в соответствии с

назначением контактов.

При необходимости для согласования интерфейсной линии связи у при-

бора ЩЧ02.01П, который будет устанавливаться последним в линию, к контак-

там разъемов «В» и «R» интерфейса RS485 может быть подключена функцио-

нальная перемычка. При наличии перемычки для прибора ЩЧ02.01П подключен

встроенный согласующий резистор, для приборов ЩЧ00П, ЩЧ01П необходимо

подключать внешний согласующий резистор сопротивлением R=120 Ом.

Необходимые параметры интерфейса (сетевой адрес и скорость обмена)

должны быть настроены до установки приборов на щит. На щите может быть про-

веден контроль установленных параметров в режиме просмотра или редактирова-

ние их с помощью программы конфигурирования в случае, когда прибор подключен

к соответствующей сети.

3.3 Режимы работы

3.3.1 Прибор может функционировать в одном из следующих режимов:

– измерения;

– настройки параметров;

– просмотра параметров;

– регулировки яркости индикации;

– калибровки;

– поверки.

3.3.2 Режим измерения является основным эксплуатационным режимом,

который установлен по умолчанию при включении питания.

В этом режиме прибор:

– измеряет текущее значение частоты входного сигнала и отображает

результат измерения на цифровых индикаторах, преобразует частоту входного

сигнала в выходные аналоговые сигналы;

– управляет внешними цепями устройств в соответствии с заданными

параметрами работы дискретных выходов;

– передает запрашиваемую информацию по интерфейсным каналам.

3.3.3 Режимы поверки, просмотра параметров и регулирования яркости

свечения индикаторов являются вспомогательными и позволяют отображать из-

меряемый входной сигнал в виде шкалы, соответствующей диапазону входного

сигнала, в виде шкалы заказанного диапазона показаний, просматривать уста-

новленный диапазон показаний (верхнее и нижнее значения), параметры интер-

фейса и управлять свечением индикаторов.

3.3.4 Режимы настройки предназначены для редактирования програм-

мируемых параметров.

В этом режиме осуществляется настройка:

−

параметров индикации (пункт меню 1 d): обновление индикации, положе-

ние десятичной точки, выбор типа и параметров шкалы, параметры отображения;

−

параметров интерфейса (пункт меню 2 U): адрес прибора, скорость пе-

редачи, паритет, стоп-бит;

−

параметров измерительной части (пункт меню 3n): вид измерения, ка-

либровка входного сигнала, время измерения, значение зоны нечувствительности;

−

параметров дискретного выхода (пункт меню 4 О): параметр слежения

дискретного выхода, режим дискретного выхода (логика, гистерезис и т.д.), уро-

вень и зона уставки, зона возврата, мигание индикации;

−

параметров аналогового выхода (пункт меню 5 А): параметр слежения,

диапазон аналогового выхода, калибровка выхода, привязка значение;

−

дополнительные функции (пункт меню 4 u или 6 u в зависимости от

типа прибора): изменение пароля, возврат к заводским настройкам, диагностика

индикаторов;

−

калибровка прибора (только по интерфейсу).

Обозначения пунктов, подпунктов меню и их назначение для настройки

параметров, заводские настройки по умолчанию, порядок работы с кнопками

приведены в приложении Г.

Вход в режим редактирования осуществляется из основного режима

прибора (режим измерения) нажатием на кнопку «

∗

» около двух секунд. При

необходимости для продолжения работ ввести пароль (по умолчанию пароль от-

сутствует).

Переход между пунктами меню осуществляется последовательными

одиночными нажатиями кнопки «

∗

», для перехода в выбранный пункт меню не-

обходимо удерживать кнопку «

∗

» около двух секунд.

Настраиваемый параметр выбирают последовательными одиночными

нажатиями кнопки «

∗

», при этом условное обозначение параметра должно ото-

бражаться на цифровых индикаторах. Нажатием кнопки «

∗

» около двух секунд

входят в режим редактирования параметра.

При входе в пункт, подпункт меню на цифровых индикаторах должно

высветиться значение, установленное предприятием-изготовителем при выпуске

или установленное ранее значение.

Новое значение выбирают последовательными одиночными нажатиями

кнопки «

∗

». Нажатием кнопки «

∗

» около двух секунд устанавливают новое

значение редактируемого параметра.

Примечание – если введенное значение входит в диапазон допустимых, то

действующее значение замигает, в противном случае высветится ошибка «Er 3».

При установке числового значения любого выбранного параметра вы-

свечивается значение параметра, активный знак мигает. Последовательными

одиночными нажатиями кнопки «

∗

» выбирают нужное цифровое значение ак-

тивного знака от 0 до 9 (или от 9 до 0), переход на следующий знак осуществля-

ется нажатием кнопки «

∗

» около двух секунд.

Переход на редактирование десятичной точки осуществляется автома-

тически, после завершения редактирования последнего знака.

При установке положения десятичной точки кнопками выбирают нужное

положение последовательными одиночными нажатиями кнопки «

∗

». Сохранение

установленного значения осуществляется нажатием кнопки «

∗

» около двух секунд.

Ввод ошибочного значения выбранного параметра не сохраняется.

Для перехода на верхний уровень из режима редактирования параметра,

текущего подпункта, пункта меню нажимают кнопку «

∗

» около двух секунд.

3.4 Порядок работы

3.4.1 Подать питание, на цифровых индикаторах высветится версия про-

граммного обеспечения, затем значение близкое к нулю.

3.4.2 Выдержать прибор в течение времени установления рабочего ре-

жима (30 мин).

3.4.3 Подать входной сигнал на прибор.

3.4.4 На цифровых индикаторах должно отображаться значение частоты,

соответствующее частоте входного сигнала.

3.5 Работа интерфейса

3.5.1 Работа прибора по интерфейсу обуславливается аппаратными и

программными средствами, применяемыми потребителем.

3.5.2 Линия связи интерфейса RS485 представляет собой витую пару

проводов, которые могут находиться в общем экране. На одну линию связи мо-

жет быть подключено до 31 прибора. Приборы подсоединяются к линии связи

параллельно.

3.5.3 На каждом приборе устанавливается свой сетевой адрес (от 1 до 247)

и скорость обмена данными (9600, 19200, 38400 или 57600 бит/с). Скорость обме-

на должна быть одинаковой и соответствовать установленной в линии.

3.5.4 При обмене информацией приборы являются ведомыми устройст-

вами (SLAVE). В качестве ведущего устройства (MASTER) выступает промыш-

ленный контроллер, компьютер или аналогичное устройство, управляющее об-

меном данными в линии.

На ведущем устройстве должны быть установлены параметры линии ин-

терфейса в соответствии с таблицей 10.

Таблица 10

Параметр линии

Значение

Количество стартовых бит

Количество бит данных

Проверка на четность

нет, чет, нечет

Количество стоповых битов

1; 1,5; 2

Скорость передачи, бод

9600, 19200, 38400 или 57600

Обмен данными происходит по инициативе ведущего устройства, посы-

лающего адресный запрос на прибор, с которым предполагается установить

связь. Получив запрос, прибор сравнивает запрашиваемый адрес со своим адре-

сом и при их совпадении выдает ответ.

Протокол обмена данными приведен в приложении Д.

3.5.5 Связь с компьютером может осуществляться либо через специаль-

ную плату, установленную в свободный слот системной шины компьютера, либо

через последовательный порт RS232 с применением дополнительного устройст-

ва – преобразователя уровней напряжения сигналов последовательного порта

RS232 в уровни напряжения сигналов интерфейса RS485.

3.6 Работа дискретных выходов

3.6.1 Приборы могут иметь исполнение с одним или двумя дискретными

выходами, которые работают независимо друг от друга. Настройка параметров

возможна с помощью кнопки (кроме ЩЧ02.01П) или через интерфейс.

Режим дискретного выхода и логика работы дискретных выходов (4.2 r),

уровень уставки (4.3 L), зона уставки (4.4 Z), зона возврата (4.5 d) задаются для

каждого дискретного выхода в режиме программирования параметров с помо-

щью кнопки на передней панели прибора (пункт меню 4 О).

3.6.2 Состояние дискретных выходов отображается включением соот-

ветствующего индикатора k (k1и k2).

Включение дискретного выхода при любой логике (t) происходит при

достижении входного сигнала (входной величиной) значения порога срабатыва-

ния в соответствии с диаграммами приложения Е. Срабатывание дискретного

выхода сопровождается включением соответствующего единичного индикатора

k1 или k2 на лицевой панели и миганием цифровых индикаторов, если включен

режим мигания цифровых индикаторов (4.6 F).

Выключение при значении параметра t = 5, 6, 7, 8 происходит с запазды-

ванием по значению величины сигнала на величину зоны возврата b (зона воз-

врата на диаграммах приложения Е не показана).

3.6.3 В зависимости от значения параметра t может быть следующая ло-

гика работы (приложения Е):

−

t = 0. Дискретный выход отключен, единичный индикатор К на лице-

вой панели выключен.

−

t = 1. Дискретный выход включен, единичный индикатор К на лицевой

панели включен, цифровые индикаторы мигают при включенном режиме мига-

ния. Используется для проверки работы дискретных выходов или для того, что-

бы дискретный выход всегда был во включенном состоянии независимо от вели-

чины входного сигнала.

−

t = 2 (резерв).

−

t = 3 (прямой гистерезис). Выход включается, когда измеренное значе-

ние менее (L

−

d), выключается, когда измеренное значение более (L+d) и т. д.,

осуществляя тем самым двухпозиционное регулирование по уставке L с гистере-

зисом ±d. Используется для сигнализации о том, что текущее измеренное значе-

ние меньше уставки L.

−

t = 4 (обратный гистерезис). Выход включается, когда измеренное зна-

чение более (L+d), выключается, когда измеренное значение менее (L

−

d) и т. д.

Используется для сигнализации о превышении текущего измеренного значения

уставки L.

−

t = 5 (логика U-образная). Используется для сигнализации о выходе

контролируемой величины за заданные границы, при этом включение происхо-

дит, когда текущее значение меньше (L

−

b) или больше (L+d+b).

−

t = 6 (логика П-образная). Используется для сигнализации о входе кон-

тролируемой величины в заданные границы, при этом включение происходит,

когда текущее значение больше (L

−

b) и меньше (L+d+b).

−

t = 7 (выключение при превышении уставки). Используется для сигна-

лизации об уменьшении контролируемой величины ниже заданной границы, при

этом включение происходит, когда текущее значение меньше L

−

t = 8 (включение при превышении уставки). Используется для сигна-

лизации об увеличении контролируемой величины выше заданной границы, при

этом включение происходит, когда текущее значение больше L+b.

3.7 Калибровка

3.7.1 Калибровка приборов проводится в случае выхода погрешности

прибора за допустимые пределы или после ремонта.

Калибровка приборов должна проводиться метрологическими служ-

бами, аккредитованными на право проведения калибровочных работ.

Калибровку следует проводить при нормальных условиях:

−

температура окружающего воздуха плюс (20 ± 5) °С;

−

относительная влажность воздуха до 80 % при 25 °С;

−

атмосферное давление от 84 до 106,7 кПа;

−

частота входного сигнала (50 ± 1) Гц.

3.7.2 Перед началом калибровки провести подключения в соответствии со

схемами, приведенными на рисунках Б.1 – Б.4 приложения Б. В качестве источни-

ка входного сигнала использовать источник калиброванных напряжений и токов.

На прибор подать напряжение питания, выдержать приборы в течение

времени установления рабочего режима (30 мин)

3.7.3 Настройка и калибровка приборов осуществляется с помощью про-

граммы-конфигуратора.

Для запуска программы-конфигуратора необходимо выбрать настраивае-

мый прибор (ЩЧ00, ЩЧ01, ЩЧ02.01) и задать следующие параметры соединения:

- порт связи;

- скорость обмена данными;

- паритет;

- количество стоп-бит;

- адрес прибора.

После выбора параметров связи нажать «Старт». Значения сетевых пара-

метров (сетевой адрес, скорость, число стоп-бит, паритет) должны совпадать с уста-

новленными на приборе (в случае ошибки выводится сообщение об ошибке связи).

3.7.4 Калибровка прибора осуществляется во вкладке «Калибровка».

Примечание – вкладка «Калибровка» доступна только в расширенной

версии программы-конфигуратора, если программа имеет стандартный вид, то

необходимо зайти в пункт меню «Вид» и выбрать расширенную версию конфи-

гуратора (рисунок 1).

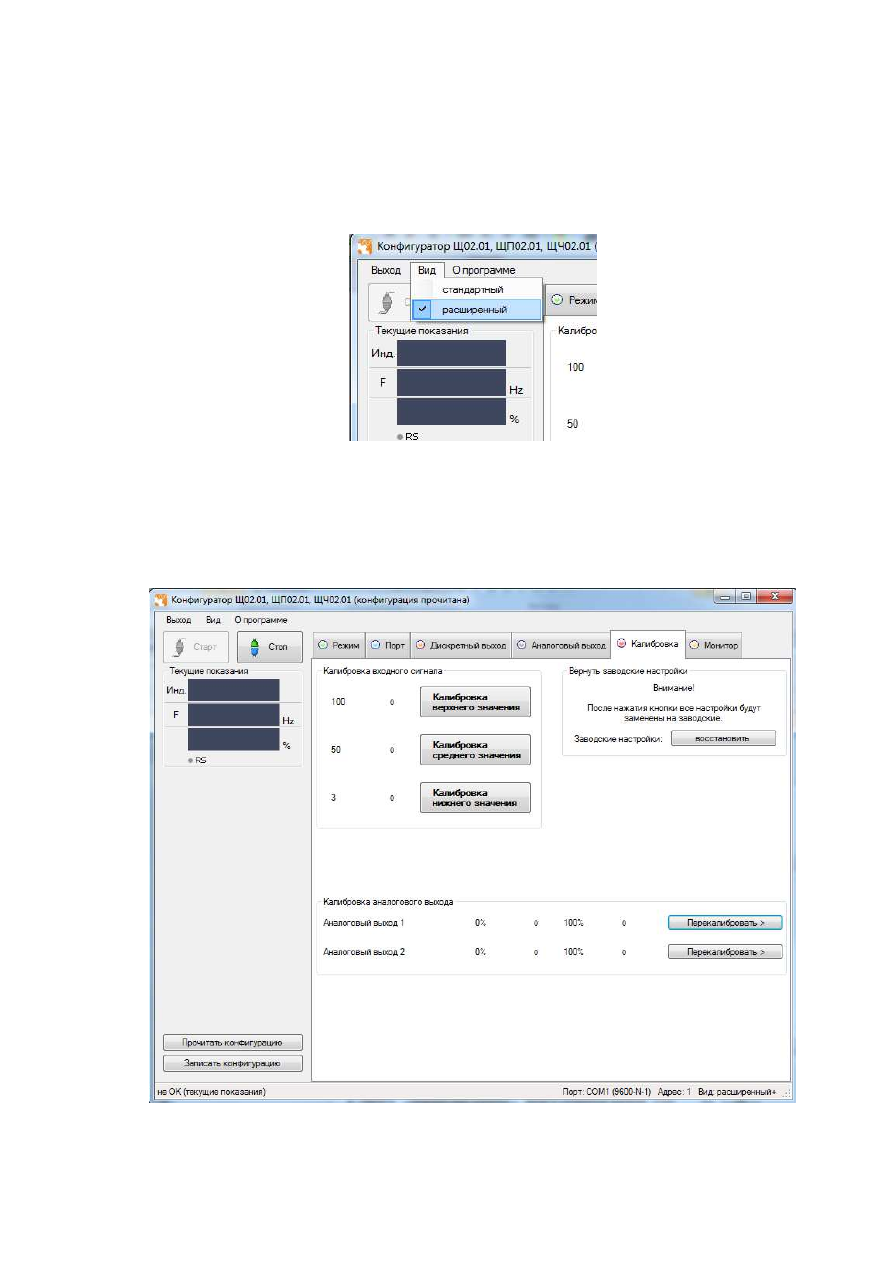

Рисунок 1 – Выбор вида программы-конфигуратора

3.7.4.1 Калибровка входного сигнала

Калибровка прибора осуществляется по трем точка: верхнее, среднее и

нижнее значение входного сигнала (рисунок 2).

Рисунок 2 – Калибровка входного сигнала

Для проведения калибровки входных сигналов необходимо:

- подать входной сигнал, соответствующий 100 % рабочего диапазона;

- нажать кнопку «Калибровка верхнего значения»;

- дождаться информационного окна об успешной калибровке сигнала

(рисунок 3).

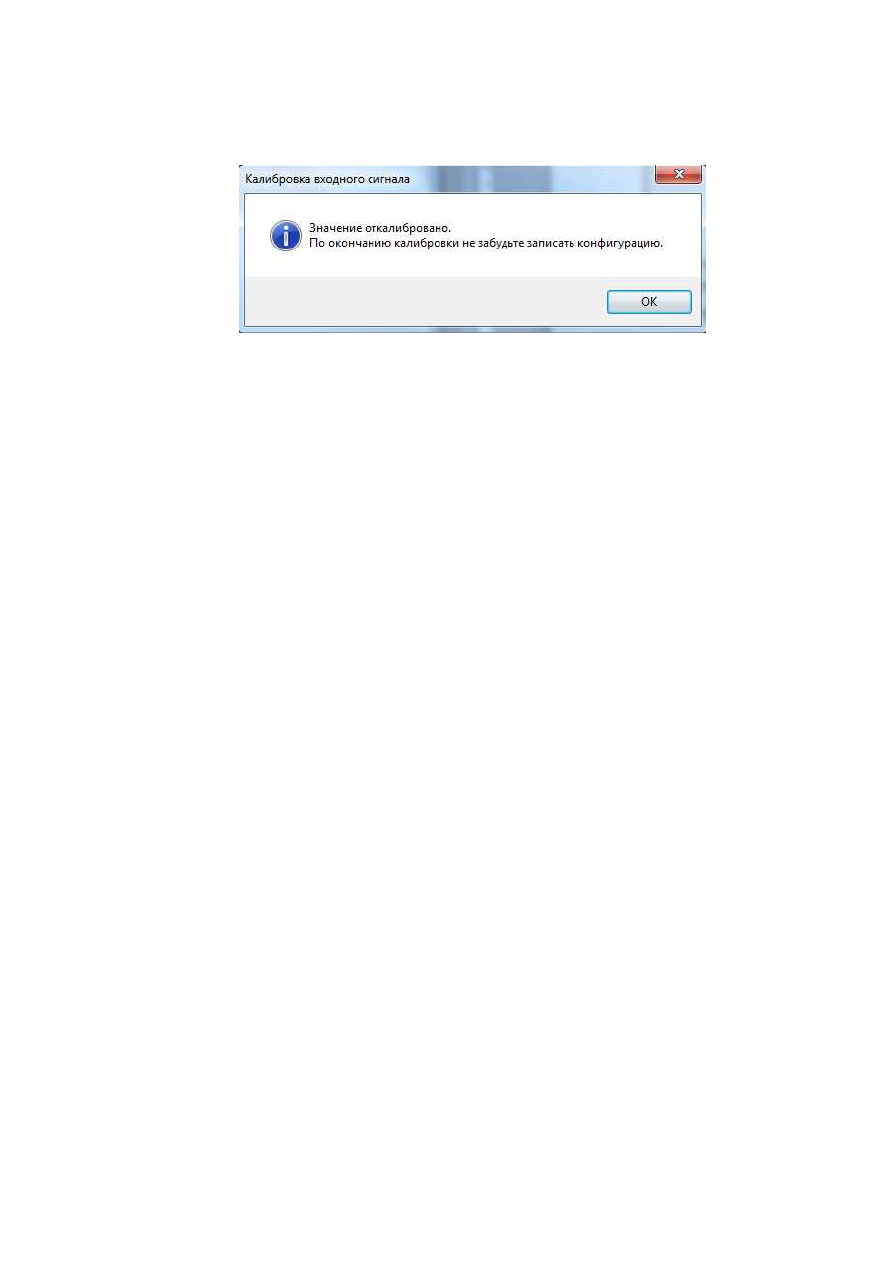

Рисунок 3 – Информационное окно

Аналогичным образом провести калибровку среднего и нижнего значе-

ния входных сигналов подавая на прибор соответственно 50 % и 3% рабочего

диапазона прибора.

Изменения вступают в силу после нажатия кнопки «Записать конфигурацию».

3.7.4.2 Калибровка аналоговых выходов (рисунок 4)

Калибровка аналоговых выходов производится самостоятельно для каждо-

го выхода. Аналоговые выхода могут калиброваться в произвольном порядке.

Для проведения калибровки выходных аналоговых сигналов необходимо:

- провести подключение прибора по схемам, приведенным в приложении Б;

- подключить к прибору образцовый миллиамперметр в соответствии со

схемой подключения;

- подать напряжение на прибор и выдержать его во включенном состоянии

в течении 30 минут для установления рабочего режима;

- нажать кнопку «Перекалибровать»;

- нажать кнопку «Генерация нижнего значения».

- в появившемся поле ввести измеренное образцовым миллиамперметром

значение, в случае ошибочного/неверного ввода значения нажать кнопку «Отмена»;

- нажать «Ок»;

- нажать кнопку «Генерация верхнего значения»;

- в появившемся поле ввести измеренное образцовым миллиамперметром

значение, в случае ошибочного/неверного ввода значения нажать кнопку «Отмена»;

- нажать «Ок», в случае успешной калибровки появится информационное

окно «Аналоговый выход откалиброван» (рисунок 5).

- при необходимости повторить шаги для калибровки другого аналогового

выхода;

- нажать кнопку «Записать конфигурацию» для сохранения измененных

калибровочных значений в энергозависимой памяти прибора.

Калибровка выходных аналоговых сигналов завершена.

3.7.5 После калибровки необходимо провести внеочередную поверку

прибора.

3.7.6 Калибровку приборов можно проводить при помощи кнопки, рас-

положенной на лицевой панели прибора (только для приборов ЩЧ00П, ЩЧ01П)

или

помощью

программы-конфигуратора,

размещенной

на

сайте

www.elpribor.ru в соответствии с описанием программы.

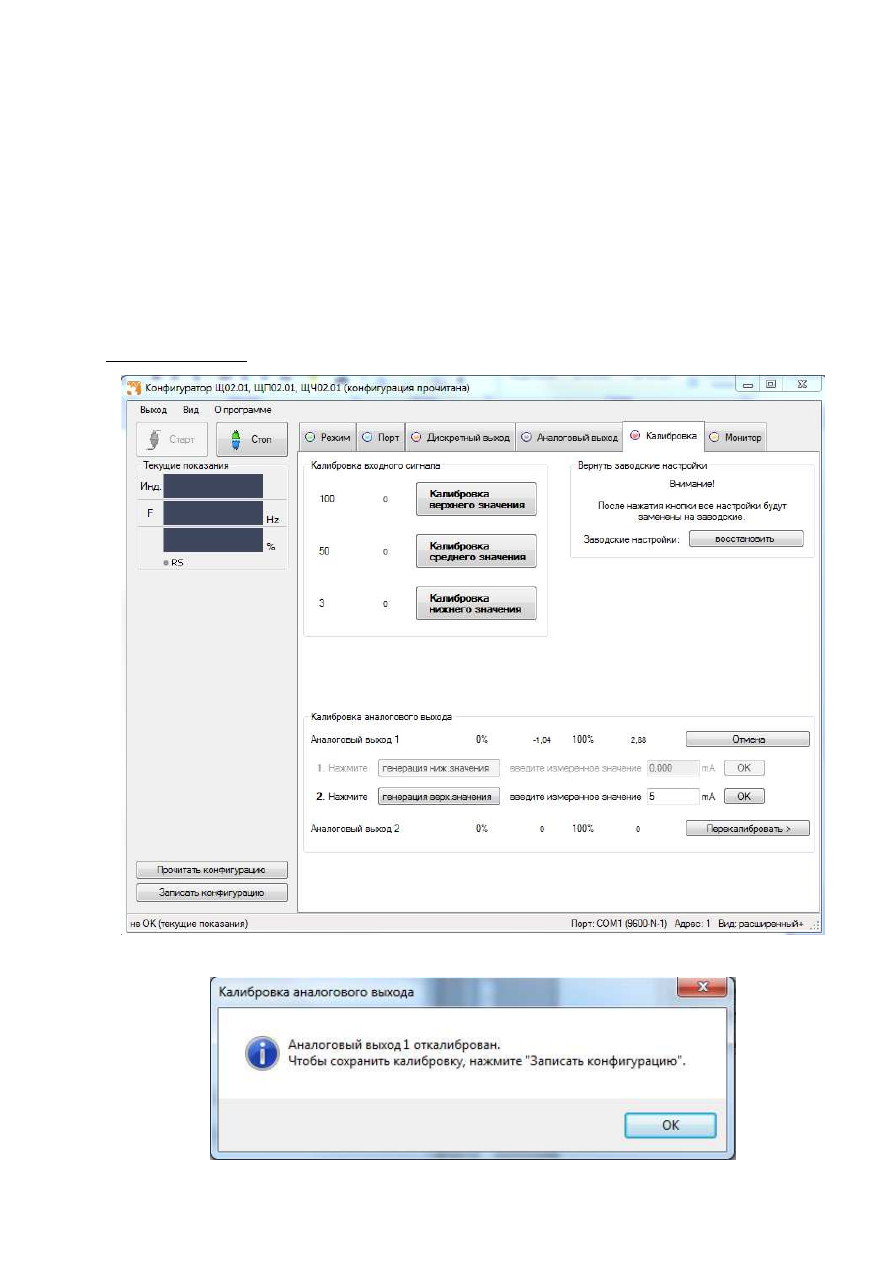

Рисунок 4 – Калибровка выходных аналоговых сигналов

Рисунок 5 – Информационное окно

4 ТРАНСПОРТИРОВАНИЕ И ПРАВИЛА ХРАНЕНИЯ

4.1 Транспортирование приборов должно осуществляться закрытым же-

лезнодорожным

или

автомобильным

транспортом

соответствии

ГОСТ 22261-94. При транспортировании самолетом приборы должны быть раз-

мещены в отапливаемых герметизированных отсеках.

Значения климатических и механических воздействий на приборы при

транспортировании должны находиться в пределах, указанных в 1.2.32 и 1.2.31.

Во время погрузочно-разгрузочных работ и транспортирования ящики

не должны подвергаться резким ударам и воздействию атмосферных осадков.

Способ укладки ящиков на транспортирующее средство должен исклю-

чать их перемещение.

4.2 Железнодорожные вагоны, контейнеры, трюмы судов, кузова

автомобилей, используемые для перевозки приборов практически не должны

иметь следов цемента, угля, химикатов и т.п.

4.3 Транспортирование приборов должно производиться в соответствии

с действующими на данном виде транспорта правилами, утвержденными в

установленном порядке.

4.4 Отправки могут быть мелкими или малотоннажными в зависимости

от количества приборов, отгружаемых в один адрес.

4.5 Условия транспортирования приборов должны соответствовать

условиям хранения 5 (ОЖ4) по ГОСТ 15150-69. После транспортирования при

отрицательной температуре окружающего воздуха приборы выдерживают

упакованными в течение 6 часов в условиях хранения 1 ГОСТ 15150-69.

4.6 При необходимости особых условий транспортирования это должно

оговариваться в договоре на поставку.

4.7 Хранить приборы у изготовителя и потребителя следует в закрытых

складских помещениях на стеллажах в потребительской таре в соответствии с

требованиями ГОСТ 22261-94 при температуре окружающего воздуха от плюс 5

до плюс 40 ºС и относительной влажности воздуха не более 80 % при температу-

ре плюс 25 ºС.

Хранить приборы без упаковки следует при температуре окружающего

воздуха от плюс 10 до плюс 35 ºС и относительной влажности воздуха не более

80 % при температуре плюс 25 ºС.

В помещениях для хранения содержание пыли, паров кислот и щелочей,

агрессивных газов и других вредных примесей, вызывающих коррозию, не

должно превышать содержание коррозионно-активных агентов для атмосферы

типа I по ГОСТ 15150-69.

5 ГАРАНТИИ ИЗГОТОВИТЕЛЯ

5.1 Гарантийный срок эксплуатации 36 месяцев со дня ввода прибора в

эксплуатацию. Гарантийный срок хранения 12 месяцев с момента изготовления

прибора.

5.2 Изготовитель гарантирует соответствие прибора требованиям техни-

ческих условий ТУ 25-7504.228-2015 при соблюдении следующих правил:

−

соответствие условий эксплуатации, хранения, транспортирования из-

ложенным в настоящем руководстве;

−

обслуживание прибора должно производиться в соответствии с требо-

ваниями настоящего руководства персоналом, прошедшим специальное обучение.

5.3 Потребитель лишается права на гарантийный ремонт:

−

при несоблюдении потребителем требований 6.2;

−

при отсутствии/нарушении сохранности гарантийных этикеток

(пломб) предприятия-изготовителя.

6 СВЕДЕНИЯ О РЕКЛАМАЦИЯХ

6.1 При отказе в работе или неисправности прибора в период действия

гарантийного срока потребителем должен быть составлен акт о необходимости

ремонта и отправки прибора изготовителю.

6.2 Приборы, подвергавшиеся вскрытию, имеющие наружные повреж-

дения, а также применявшиеся в условиях, не соответствующих требованиям

ТУ 25-7504.228-2015, не рекламируются.

6.3 Приборы без сопроводительной документации (паспорта), не соот-

ветствующие требованию 1.4.4, не рекламируются.

6.4 Единичные отказы комплектующих изделий не являются причиной

для предъявления штрафных санкций.

7 УТИЛИЗАЦИЯ

Прибор не представляет опасности для жизни, здоровья людей и ок-

ружающей среды после окончания срока эксплуатации и подлежит утилизации

по технологии, принятой на предприятии, эксплуатирующем данное изделие.

ПРИБОРЫ ЦИФРОВЫЕ ЭЛЕКТРОИЗМЕРИТЕЛЬНЫЕ серии ЩЧ. Руководство по эксплуатации 0ПЧ.140.335 - часть 2
