Преобразователи частоты Vacon NXP и NXC. Руководство по эксплуатации - часть 2

10

vacon nxc, 6-ïóëüñíàÿ ñåòü

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 400 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXC 0261 5 A 2 H 0 SSF

261

287

205

308

349

132

110

FR9

606*2275*605/ 371

NXC 0300 5 A 2 H 0 SSF

300

330

245

368

444

160

132

FR9

606*2275*605/ 371

NXC 0385 5 A 2 L 0 SSF

385

424

300

450

540

200

160

FR10

606*2275*605/ 371

NXC 0460 5 A 2 L 0 SSF

460

506

385

578

693

250

200

FR10

606*2275*605/ 403

NXC 0520 5 A 2 L 0 SSF

520

572

460

690

828

250

250

FR10

606*2275*605/ 403

NXC 0590 5 A 2 L 0 SSF

590

649

520

780

936

315

250

FR11

806*2275*605/ 577

NXC 0650 5 A 2 L 0 SSF

650

715

590

885

1062

355

315

FR11

806*2275*605/ 577

NXC 0730 5 A 2 L 0 SSF

730

803

650

975

1170

400

355

FR11

806*2275*605 / 577

NXC 0820 5 A 2 L 0 SSF

820

902

730

1095

1314

450

400

FR12

1206*2275*605/ 810

NXC 0920 5 A 2 L 0 SSF

920

1012

820

1230

1476

500

450

FR12

1206*2275*605/ 810

NXC 1030 5 A 2 L 0 SSF

1030

1133

920

1380

1656

560

500

FR12

1206*2275*605/ 810

NXC 1150 5 A 2 L 0 SSF

1150

1265

1030

1545

1854

630

560

FR13

1406*2275*605/ 1000

NXC 1300 5 A 2 L 0 SSF

1300

1430

1150

1725

2070

710

630

FR13

1606*2275*605/ 1100

NXC 1450 5 A 2 L 0 SSF

1450

1595

1300

1950

2340

800

710

FR13

1606*2275*605/ 1100

NXC 1770 5 A 2 L 0 SSF

1770

1947

1600

2400

2880

1000

900

FR14

2806*2275*605/ 2440

NXC 2150 5 A 2 L 0 SSF

2150

2365

1940

2910

3492

1200

1100

FR14

2806*2275*605 / 2500

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 690 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXC 0125 6 A 2 L 0 SSF

125

138

100

150

200

110

90

FR9

606*2275*605/ 371

NXC 0144 6 A 2 L 0 SSF

144

158

125

188

213

132

110

FR9

606*2275*605/ 371

NXC 0170 6 A 2 L 0 SSF

170

187

144

216

245

160

132

FR9

606*2275*605/ 371

NXC 0208 6 A 2 L 0 SSF

208

229

170

255

289

200

160

FR9

606*2275*605/ 371

NXC 0261 6 A 2 L 0 SSF

261

287

208

312

375

250

200

FR10

606*2275*605/ 341

NXC 0325 6 A 2 L 0 SSF

325

358

261

392

470

315

250

FR10

606*2275*605/ 371

NXC 0385 6 A 2 L 0 SSF

385

424

325

488

585

355

315

FR10

606*2275*605/ 371

NXC 0416 6 A 2 L 0 SSF#

416

458

325

488

585

400

315

FR10

606*2275*605/ 371

NXC 0460 6 A 2 L 0 SSF

460

506

385

578

693

450

355

FR11

806*2275*605/ 524

NXC 0502 6 A 2 L 0 SSF

502

552

460

690

828

500

450

FR11

806*2275*605/ 524

NXC 0590 6 A 2 L 0 SSF#

590

649

502

753

904

560

500

FR11

806*2275*605/ 577

NXC 0650 6 A 2 L 0 SSF

650

715

590

885

1062

630

560

FR12

1206*2275*605/ 745

NXC 0750 6 A 2 L 0 SSF

750

825

650

975

1170

710

630

FR12

1206*2275*605/ 745

NXC 0820 6 A 2 L 0 SSF#

820

902

650

975

1170

800

630

FR12

1206*2275*605/ 745

NXC 0920 6 A 2 L 0 SSF

920

1012

820

1230

1410

900

800

FR13

1406*2275*605/ 1000

NXC 1030 6 A 2 L 0 SSF

1030

1133

920

1380

1755

1000

900

FR13

1406*2275*605/ 1000

NXC 1180 6 A 2 L 0 SSF#

1180

1298

1030

1463

1755

1150

1000

FR13

1406*2275*605/ 1000

NXC 1500 6 A 2 L 0 SSF

1500

1650

1300

1950

2340

1500

1300

FR14

2406*2275*605/ 2350

NXC 1900 6 A 2 L 0 SSF

1900

2090

1500

2250

2700

1800

1500

FR14

2806*2275*605/ 2440

NXC 2250 6 A 2 L 0 SSF#

2250

2475

1900

2782

3335

2000

1800

FR14

2806*2275*605/ 2500

Cеть 380–500 B, 50/60 Гц

Cеть 500–690 B, 50/60 Гц

# максимальная температура окружающей среды +35˚C

êîíôèãóðàöèÿ îáîðóäîâàíèÿ

6-пульсн.

Класс защиты

Класс

ЭМС

Тормозной

прерыватель

Подключение

кабелей

Вxодное устройство

Выходные фильтры

Сверху

Пре-

дохр.

+IFU

Рубильник

+ILS

Разъед.

с предохр.

+IFD

Контактор

+ICO

Авт.

выкл.

+ICB

Фильтр

синф. помех

+0CM

du/dt

+ODU

Син. фильтр

+OSI

380-500 B IP21

IP54

L

T H

Снизу +CIT/+COT

FR9

S

O  (В: +130)

S O

-

O

S

O (Ш: +400)

O

O

O

O

O

O

O (Ш: +400) O (Ш: +600)

FR10

S

O  (В: +130)

S O

-

O

S

O (Ш: +400)

O

O

O

O

O

O

O (Ш: +400) O (Ш: +600)

FR11

S

O  (В: +130)* S O

-

O

S

O (Ш: +400)

O

O

O

O

O

O

O (Ш: +400) O (Ш: +600-800)

FR12

S

O  (В: +130)

S O

-

O

S

O (Ш: +400)

O

O

O

O

O

O

O (Ш: +400) O (Ш: +1200)

FR13

S

O  (В: +170)

S O

-

1)

S

O (Ш: +400)

-

-

S

-

O

O

O

O (Ш: +800)

FR14

S

O  (В: +170)

S O

-

1)

S

O (Ш: +600)

-

-

-

-

S

O

S

O (Ш: +1600)

500-690 B

FR9

S

O  (В: +130)

S O

-

O

S

O (Ш: +400)

O

O

O

O

O

O

O (Ш: +400) O (Ш: +600)

FR10

S

O  (В: +130)

S O

-

O

S

O (Ш: +400)

O

O

O

O

O

O

0 (Ш: +400) O (Ш: +600)

FR11

S

O  (В: +130)* S O

-

O

S

O (Ш: +400)

O

O

O

O

O

O

0 (Ш: +400) O (Ш: +600)

FR12

S

O  (В: +130)

S O

-

O

S

O (Ш: +400)

O

O

O

O

O

O

0 (Ш: +400) O (Ш: +1200)

FR13

S

O  (В: +170)

S O

-

1)

S

O (Ш: +400)

-

-

S

-

O

O

O

O (Ш: +800)

FR14

S

O  (В: +170)

S O

-

1)

S

O (Ш: +600)

-

-

-

-

S

O

S

O (Ш: +1600)

S = Стандартная

O = Дополнительная 1)

=

Свяжитесь с производителем *) NXC07305 и NXC05906, В: +170 мм

11

vacon nxc, 12-ïóëüñíàÿ ñåòü

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 400 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXC 0385 5 A 2 L 0 TSF

385

424

300

450

540

200

160

FR10

606*2275*605/ 371

NXC 0460 5 A 2 L 0 TSF

460

506

385

578

693

250

200

FR10

606*2275*605/ 403

NXC 0520 5 A 2 L 0 TSF

520

572

460

690

828

250

250

FR10

606*2275*605/ 403

NXC 0590 5 A 2 L 0 TSF

590

649

520

780

936

315

250

FR11

806*2275*605/ 577

NXC 0650 5 A 2 L 0 TSF

650

715

590

885

1062

355

315

FR11

806*2275*605/ 577

NXC 0730 5 A 2 L 0 TSF

730

803

650

975

1170

400

355

FR11

806*2275*605/ 577

NXC 0820 5 A 2 L 0 TSF

820

902

730

1095

1314

450

400

FR12

1206*2275*605/ 810

NXC 0920 5 A 2 L 0 TSF

920

1012

820

1230

1476

500

450

FR12

1206*2275*605/ 810

NXC 1030 5 A 2 L 0 TSF

1030

1133

920

1380

1656

560

500

FR12

1206*2275*605/ 810

NXC 1150 5 A 2 L 0 TSF

1150

1265

1030

1545

1854

630

560

FR13

1406*2275*605/ 1000

NXC 1300 5 A 2 L 0 TSF

1300

1430

1150

1725

2070

710

630

FR13

2006*2275*605/ 1100

NXC 1450 5 A 2 L 0 TSF

1450

1595

1300

1950

2340

800

710

FR13

2006*2275*605/ 1100

NXC 1770 5 A 2 L 0 TSF

1770

1947

1600

2400

2880

1000

900

FR14

2806*2275*605/ 2440

NXC 2150 5 A 2 L 0 TSF

2150

2365

1940

2910

3492

1200

1100

FR14

2806*2275*605/ 2500

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 690 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXC 0261 6 A 2 L 0 TSF

261

287

208

312

375

250

200

FR10

606*2275*605/ 341

NXC 0325 6 A 2 L 0 TSF

325

358

261

392

470

315

250

FR10

606*2275*605/ 371

NXC 0385 6 A 2 L 0 TSF

385

424

325

488

585

355

315

FR10

606*2275*605/ 371

NXC 0416 6 A 2 L 0 TSF

#

416

458

325

488

585

400

315

FR10

606*2275*605/ 403

NXC 0460 6 A 2 L 0 TSF

460

506

385

578

693

450

355

FR11

806*2275*605/ 524

NXC 0502 6 A 2 L 0 TSF

502

552

460

690

828

500

450

FR11

806*2275*605/ 524

NXC 0590 6 A 2 L 0 TSF

#

590

649

502

753

904

560

500

FR11

806*2275*605/ 577

NXC 0650 6 A 2 L 0 TSF

650

715

590

885

1062

630

560

FR12

1206*2275*605/ 745

NXC 0750 6 A 2 L 0 TSF

750

825

650

975

1170

710

630

FR12

1206*2275*605/ 745

NXC 0820 6 A 2 L 0 TSF

#

820

902

650

975

1170

800

630

FR12

1206*2275*605/ 745

NXC 0920 6 A 2 L 0 TSF

920

1012

820

1230

1410

900

800

FR13

1406*2275*605/ 1000

NXC 1030 6 A 2 L 0 TSF

1030

1133

920

1380

1755

1000

900

FR13

1406*2275*605/ 1000

NXC 1180 6 A 2 L 0 TSF

#

1180

1298

1030

1463

1755

1150

1000

FR13

1406*2275*605/ 1000

NXC 1500 6 A 2 L 0 TSF

1500

1650

1300

1950

2340

1500

1300

FR14

2806*2275*605/ 2440

NXC 1900 6 A 2 L 0 TSF

1900

2090

1500

2250

2700

1800

1500

FR14

2806*2275*605/ 2440

NXC 2250 6 A 2 L 0 TSF

#

2250

2475

1900

2782

3335

2000

1800

FR14

2806*2275*605/ 2500

Cеть 380–500 B, 50/60 Гц

Cеть 500–690 B, 50/60 Гц

# максимальная температура окружающей среды +35˚C

êîíôèãóðàöèÿ îáîðóäîâàíèÿ

S = Стандартная O

=

Дополнительная 1)

=

Свяжитесь с производителем *) NXC07305 и NXC05906, В: +170 мм

12-пульсн. Класс защиты

Класс

ЭМС

Тормозной

прерыватель

Подключение

кабелей

Вxодное устройство

Выходные фильтры

Сверху

Пре-

дохр.

+IFU

Рубильник

+ILS

Разъед.

с предохр.

+IFD

Контактор

+ICO

Авт.

выкл.

+ICB

Фильтр

синф. помех

+0CM

du/dt

+ODU

Син. фильтр

+OSI

380-500 B IP21

IP54

L

T

H

Снизу +CIT/+COT

FR10

S

O  (В: +130)

S

O

-

-

S

0 (Ш: +400)

O

-

-

-

O

O

O (Ш: +400) O (Ш: +600)

FR11

S

O  (В: +130)* S

O

-

O

S

0 (Ш:  +400)

O

O

O

O

O

O

O  (Ш: +400) O (Ш: +600-800)

FR12

S

O  (В: +130)

S

O

-

O

S

0 (Ш:  +400)

O

O

O

O

O

O

O  (Ш: +400) O (Ш: +1200)

FR13

S

O  (В: +170)

S

O

-

1)

S

0 (Ш:  +400)

-

-

-

-

S

O

O

O  (Ш: +800)

FR14

S

O  (В: +170)

S

O

-

1)

S

0 (Ш:  +800)

-

-

-

-

S

O

O

O  (Ш: +1600)

500-690 B

FR10

S

O  (В: +130)

S

O

-

-

S

0 (Ш: +400)

O

-

-

-

O

O

O (Ш: +400) O (Ш: +600)

FR11

S

O  (В: +130)* S

O

-

O

S

0 (Ш:  +400)

O

O

O

O

O

O

O  (Ш: +400) O (Ш: +600)

FR12

S

O  (В: +130)

S

O

-

O

S

0 (Ш:  +400)

O

O

O

O

O

O

O  (Ш: +400) O (Ш: +1200)

FR13

S

O  (В: +170)

S

O

-

1)

S

0 (Ш:  +400)

-

-

-

-

S

O

O

O  (Ш: +800)

FR14

S

O  (В: +170)

S

O

-

1)

S

0 (Ш:  +800)

-

-

-

-

S

O

O

O  (Ш: +1600)

12

vacon nxc, ðåêóïåðàòèâíûé ïðèâîä

В тех применениях, где наряду с экономией электроэнергии требуется обеспечить либо её
рекуперацию в сеть, либо низкий уровень гармонических искажений потребляемого из сети
тока, оптимальным выбором будет Vacon NXC  - рекуперативный привод, с потреблением
чистой синусоиды тока.

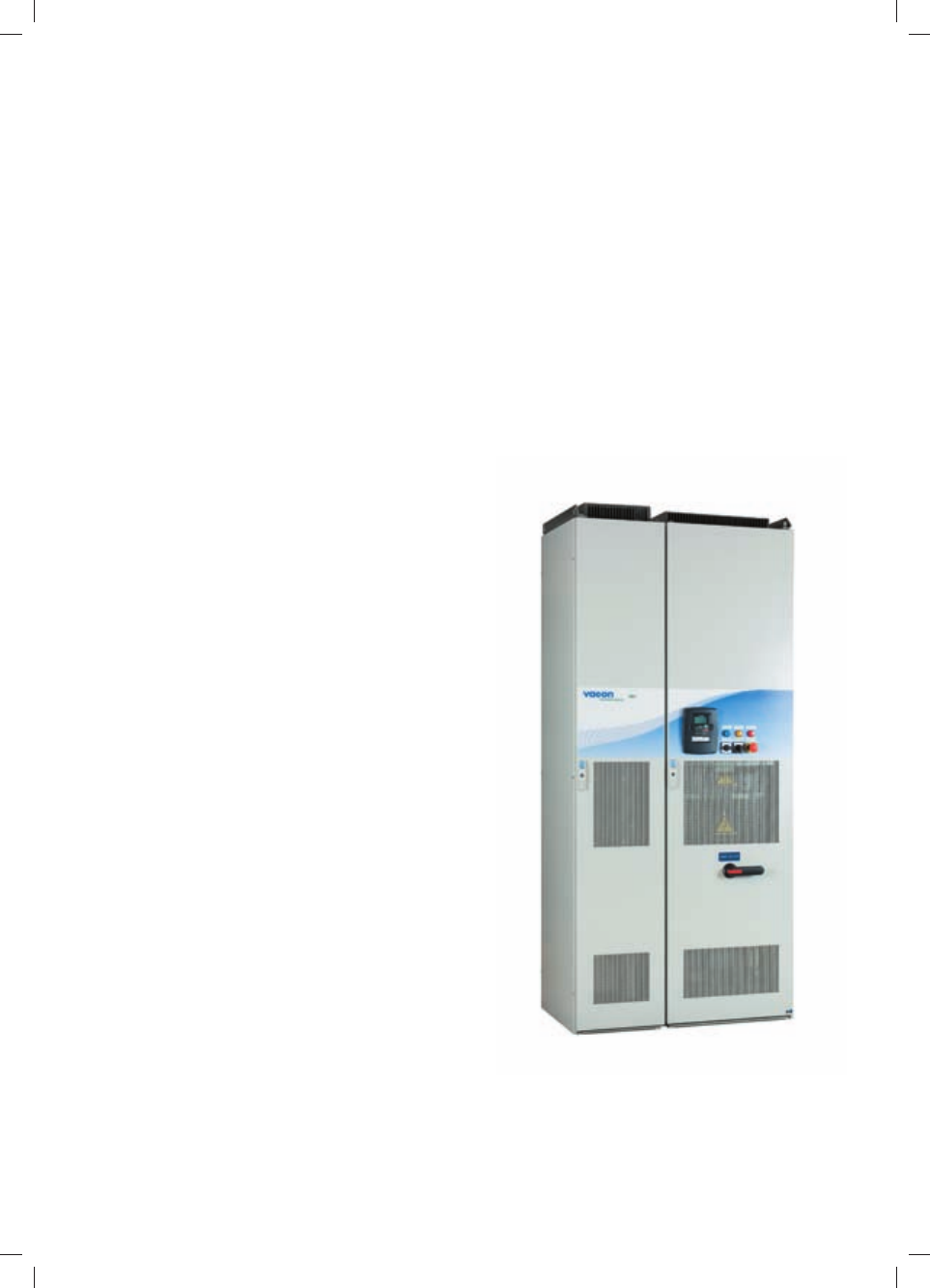

Привода Vacon NXC шкафного исполнения с рекуперацией
отлично  подойдут  для  тех  применений,  в  которых
предъявляются высокие требования к качеству синусоиды
потребляемого  из  сети  тока,  либо  имеют  место  режимы
отдачи энергии в сеть.

Экономия  на  стоимости  системы  за  счёт  качества
потребляемого тока
Рекуперативные привода Vacon – это отличное решение,
удовлетворяющее  самым  высоким  требованиям  к
качеству  потребляемого  тока.  При  условии  соблюдения
правил  монтажа  и  подключения,  этот  привод  полностью
соответствует

стандарту IEEE-519, G5/4. Низкий

коэффициент нелинейных искажений тока (THDi) позволяет
снизить действующее значение потребляемого тока и, как
следствие, снизить габариты питающих трансформаторов
и коммутационно-защитных устройств , а также сечение
силового  кабеля.  Ощутимая  экономия  достигается  не
только в новых проектах, но и при модернизации старых
систем,  поскольку  повышение  качества  потребляемой
энергии  обеспечивается  даже  при  сохранении  старого
«6-пульсного» трансформатора, без замены его на новый,
дорогостоящий «12-» или «18- пульсный».

Экономия электроэнергии за счёт рекуперации
Возможность

рекуперации

позволяет

возвращать

энергию  в  сеть  как  при  наличии  активной  нагрузки,  так
и в тормозных режимах. Дополнительным преимуществом
такого  привода  с  точки  зрения  габаритов  и  монтажных
работ

является

также

отсутствие

необходимости

применения тормозного резистора.

Коррекция cos φ
Коэффициент мощности потребляемой приводом энергии
может регулироваться в широких пределах, что позволяет
минимизировать  реактивную  мощность,  потребляемую
системой в целом.

Основные характеристики
•  Чистая синусоида тока с коэффициентом гармонических
  искажений ≤ 5%
•  Экономия электроэнергии за счёт рекуперации
•  Коррекция коэффициента мощности





 • Компактный привод с разнообразными опциями – гибкость
  в выборе конфигурации привода

13

vacon nxc – îïöèè

Вспомогательное оборудование (группа A)
+AMF

Управление вентилятором



обдува двигателя

+AMH

Питание подогрева обмоток двигателя

+AMB

Управление электромагнитным



тормозом

+ ACH  Подогрев шкафа
+ACL

Освещение шкафа

+ACR

Дополнительное реле

+AAI

Гальваническая развязка



аналоговых входов

+AAA

Вспомогательный контакт



(питание низковольтной части)

+AAC

Вспомогательный контакт



(входное устройство)

+AT3

Трансформатор вторичного



питания 2500 ВА

+AT4

Трансформатор вторичного



питания 4000 ВА

+ADS

Розетка 220В

Опции на дверь шкафа (группа D)
+DLV

Индикатор



(управляющее напряжение подано)

+DLD

Индикатор (DO1)

+DLF

Индикатор (Авария)

+DLR

Индикатор (Работа)

+DEP

Кнопка  аварийного останова

    («грибок»)
+DRP

Кнопка сброса аварии

+DAM

Аналоговая измерительная



головка (AO1)

+DAR

Задающий потенциометр

+DCM  Измерительный трансформатор тока
+DVM

Переключатель выбора



фазы контроля напряжения



Выходной фильтр (группа O)
+OCM  Фильтр синфазных помех
+ODU du/dt

фильтр

+OSI

Синус-фильтр

Устройства защиты (группа P)
+PTR

Реле внешнего термистора

+PES

Реле аварийного



останова (категория 0)

+PED

Реле аварийного



останова (категория 1)

+PAP

Контроль возникновения



электрической дуги

+PIF

Устройство контроля изоляции

Дополнительные клеммы (группа Т)
+TIO

Сигналы управления



выведены на клеммную колодку

+TID

Сигналы управления



выведены на клеммную колодку

    +

дополнительная клеммная колодка

Опции общего назначения (группа G)
+G40

Пустая секция шкафа шириной 400мм

+G60

Пустая секция шкафа шириной 600мм

+G80

Пустая секция шкафа шириной 800мм

+GPL

Цоколь высотой 100мм



Кабельные вводы (группа C)
+CIT

Ввод сетевого кабеля через верх

+COT

Вывод кабеля двигателя через верх

Активный выпрямитель с LCL-фильтром

Недорогой трансформатор и кабель наряду
с очень низким коэфф-м искажения тока.
Запас по мощности трансформатора не
требуется.

Передача энергии

6-пульсный выпрямитель с дросселем

Недорогой трансформатор и простое
силовое подключение при значительных
гармонических искажениях тока. Из-за
высокого THDi питающий трансформатор
должен быть выбран с запасом по мощности

Передача энергии

Коэфф-т искажения тока (THDi) > 35%

12-пульсный выпрямитель с дросселем

Более высокая стоимость трансформатора и
кабеля. Малый коэфф-т искажения тока
со стороны первичной обмотки
трансформатора

Передача энергии

Коэфф-т искажения тока (THDi) > 12%

К-т искажения тока (THDi) < 5%

ãàðìîíè÷åñêèé ñîñòàâ ïîòðåáëÿåìîãî òîêà

Широкий набор опций Vacon NXC обеспечивает максимальную гибкость конфигурации
привода, а также позволяет расширить спектр его применений. Опции разделены на
несколько категорий и могут комбинироваться между собой для адаптации привода под
любую задачу.

14

vacon nxc, ðåêóïåðàòèâíûé ïðèâîä

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 400 B

Тип рекуперативного

привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXC 0261 5 A 2 L 0 RSF

261

287

205

308

349

132

110

FI9 + FI9

1006x2275x605/680

NXC 0300 5 A 2 L 0 RSF

300

330

245

368

444

160

132

FI9 + FI9

1006x2275x605/680

NXC 0385 5 A 2 L 0 RSF

385

424

300

450

540

200

160

FI10 + FI10

1006x2275x605/700

NXC 0460 5 A 2 L 0 RSF

460

506

385

578

693

250

200

FI10 + FI10

1006x2275x605/700

NXC 0520 5 A 2 L 0 RSF

520

572

460

690

828

250

250

FI10 + FI10

1006x2275x605/700

NXC 0650 5 A 2 L 0 RSF

650

715

590

885

1062

355

315

2xFI10 + FI12

2006x2275x605/1400

NXC 0730 5 A 2 L 0 RSF

730

803

650

975

1170

400

355

2xFI10 + FI12

2006x2275x605/1400

NXC 0820 5 A 2 L 0 RSF

820

902

730

1095

1314

450

400

2xFI10 + FI12

2006x2275x605/1400

NXC 0920 5 A 2 L 0 RSF

920

1012

820

1230

1476

500

450

2xFI10 + FI12

2006x2275x605/1400

NXC 1030 5 A 2 L 0 RSF

1030

1133

920

1380

1656

560

500

2xFI10 + FI12

2006x2275x605/1400

NXC 1150 5 A 2 L 0 RSF

1150

1265

1030

1545

1854

630

560

 FI13 + FI13

2206x2275x605/1950

NXC 1300 5 A 2 L 0 RSF

1300

1430

1150

1725

 2070

710

630

FI13 + FI13

2206x2275x605/1950

NXC 1450 5 A 2 L 0 RSF

1450

1595

1300

1950

2340

800

710

FI13 + FI13

2206x2275x605/1950

NXC 1770 5 A 2 L 0 RSF

1770

1947

1600

2400

2880

1000

900

2xFI13 + FI14

4406x2275x605/3900

NXC 2150 5 A 2 L 0 RSF

2150

2365

1940

2910

3492

1200

1100

2xFI13 + FI14

4406x2275x605/3900

NXC 2700 5 A 2 L 0 RSF

2700

2970

2300

3278

 3933

1500

1200

2xFI13 + FI14

4406x2275x605/3900

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 690 B

Тип рекуперативного

привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXC 0125 6 A 2 L 0 RSF

125

138

100

150

200

110

90

FI9 + FI9

1006x2275x605/680

NXC 0144 6 A 2 L 0 RSF

144

158

125

188

213

132

110

FI9 + FI9

1006x2275x605/680

NXC 0170 6 A 2 L 0 RSF

170

187

144

216

245

160

132

FI9 + FI9

1006x2275x605/680

NXC 0208 6 A 2 L 0 RSF#

208

229

170

255

289

200

160

FI9 + FI9

1006x2275x605/680

NXC 0261 6 A 2 L 0 RSF

261

287

208

312

375

250

200

FI10 + FI10

1006x2275x605/700

NXC 0325 6 A 2 L 0 RSF

325

358

261

392

470

315

250

FI10 + FI10

1006x2275x605/700

NXC 0385 6 A 2 L 0 RSF

385

424

325

488

585

355

315

FI10 + FI10

1006x2275x605/700

NXC 0416 6 A 2 L 0 RSF#

416

416

325

488

585

400

315

FI10 + FI10

1006x2275x605/700

NXC 0460 6 A 2 L 0 RSF

460

506

385

578

693

450

355

2xFI10 + FI12

2006x2275x605/1400

NXC 0502 6 A 2 L 0 RSF

502

552

460

690

828

500

450

2xFI10 + FI12

2006x2275x605/1400

NXC 0590 6 A 2 L 0 RSF

590

649

502

753

904

560

500

2xFI10 + FI12

2006x2275x605/1400

NXC 0650 6 A 2 L 0 RSF

650

715

590

885

1062

630

560

2xFI10 + FI12

2006x2275x605/1400

NXC 0750 6 A 2 L 0 RSF

750

825

650

975

1170

710

630

2xFI10 + FI12

2006x2275x605/1400

NXC 0820 6 A 2 L 0 RSF#

820

902

650

975

1170

800

630

2xFI10 + FI12

2006x2275x605/1400

NXC 0920 6 A 2 L 0 RSF

920

1012

820

1230

1476

900

800

FI13 + FI13

2206x2275x605/1950

NXC 1030 6 A 2 L 0 RSF

1030

1133

920

1380

1656

1000

900

FI13 + FI13

2206x2275x605/1950

NXC 1180 6 A 2 L 0 RSF#

1180

1298

1030

1463

1755

1150

1000

FI13 + FI13

2206x2275x605/1950

NXC 1500 6 A 2 L 0 RSF

1500

1650

1300

1950

2340

1500

1300

2xFI13 + FI14

4406x2275x605/3900

NXC 1900 6 A 2 L 0 RSF

1900

2090

1500

2250

2700

1800

1500

2xFI13 + FI14

4406x2275x605/3900

NXC 2250 6 A 2 L 0 RSF#

2250

2475

1900

2782

3335

2000

1800

2xFI13 + FI14

4406x2275x605/3900

Cеть 380–500 B, 50/60 Гц

Cеть 500–690 B, 50/60 Гц

# максимальная температура окружающей среды +35˚C

êîíôèãóðàöèÿ îáîðóäîâàíèÿ

S = Стандартная O

=

Дополнительная 1)

=

Свяжитесь с производителем *) NXC07305 и NXC05906, В: +170 мм

12-пульсн.

Класс защиты

Класс

ЭМС

Тормозной

прерыватель

Подключение

кабелей

Вxодное

устройство

Выходные фильтры

Сверху

Рубильник

MCCB+ILS & +ICB

Фильтр

синф. помех

+0CM

du/dt

+ODU

Син. фильтр

+OSI

380-500 B

IP21

IP54

L

T

Снизу +CIT/+COT

FI9+FI9

S

O  (В: +130)

S

O

1) (Ш: +400)

S

0 (Ш: +400)

S

O

O (Ш: +400) O (Ш: +600)

FI10+FI10

S

O  (В: +130)

S

O

1) (Ш: +400)

S

0 (Ш: +400)

S

O

O (Ш: +400) O (Ш: +600)

2 x FI10+FI12

S

O  (В: +130)

S

O

1) (Ш: +400)

S

0 (Ш: +400)

S

O

O (Ш: +400) O (Ш: +1200)

FI13+FI13

S

O  (В: +170)

S

O

1) (Ш: +400)

S

0 (Ш: +400)

S

O

O

O (Ш: +800)

2 x FI13+FI14

S

O  (В: +170)

S

O

1) (Ш: +400)

S

0 (Ш: +600)

S

O

S

O (Ш: +1600)

525-690 B

FI9+FI9

S

O  (В: +130)

S

O

1) (Ш: +400)

S

0 (Ш: +400)

S

O

O (Ш: +400) O (Ш: +600)

FI10+FI10

S

O  (В: +130)

S

O

1) (Ш: +400)

S

0 (Ш: +400)

S

O

O (Ш: +400) O (Ш: +600)

2 x FI10+FI12

S

O  (В: +130)

S

O

1) (Ш: +400)

S

0 (Ш: +400)

S

O

O (Ш: +400) O (Ш: +1200)

FI13+FI13

S

O  (В: +170)

S

O

1) (Ш: +400)

S

0 (Ш: +400)

S

O

O

O (Ш: +800)

2 x FI13+FI14

S

O  (В: +170)

S

O

1) (Ш: +400)

S

0 (Ш: +600)

S

O

S

O (Ш: +1600)

15

vacon drivesynch

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 400 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

2 x NXC 1150 5 A 2 L 0 SSF

2150

2365

1940

2910

3492

1200

1100

2 x FR13 2x(1406*2275*605/1250)

2 x NXC 1300 5 A 2 L 0 SSF

2470

2717

2185

3278

3933

1350

1100

2 x FR13 2x(1606*2275*605/1350)

2 x NXC 1450 5 A 2 L 0 SSF

2755

3031

2470

3705

4446

1500

1350

2 x FR13 2x(1606*2275*605/1350)

3 x NXC 1150 5 A 2 L 0 SSF

3278

3605

2936

4403

5284

1800

1500

3 x FR13 3x(1406*2275*605/1250)

3 x NXC 1300 5 A 2 L 0 SSF

3705

4076

3278

4916

5900

2000

1800

3 x FR13 3x(1606*2275*605/1350)

3 x NXC 1450 5 A 2 L 0 SSF

4133

4546

3705

5558

6669

2250

2000

3 x FR13

3x(1606*2275*605/1350)

Cеть 380–500 B, 50/60 Гц

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 690 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

2 x NXC 0920 6 A 2 L 0 SSF

1748

1923

1558

2337

2679

1700

1400

2 x FR13 2x(1406*2275*605/1250)

2 x NXC 1030 6 A 2 L 0 SSF

1900

2090

1500

2250

2700

1800

1500

2 x FR13 2x(1406*2275*605/1250)

2 x NXC 1180 6 A 2 L 0 SSF

#

2250

2475

1900

2782

3335

2000

1800

2 x FR13 2x(1406*2275*605/1250)

3 x NXC 0920 6 A 2 L 0 SSF

2622

2884

2337

3506

4019

2500

2000

3 x FR13 3x(1406*2275*605/1250)

3 x NXC 1030 6 A 2 L 0 SSF

2936

3229

2622

3933

5002

2800

2500

3 x FR13 3x(1406*2275*605/1250)

3 x NXC 1180 6 A 2 L 0 SSF

#

3363

3699

2936

4170

5002

3200

2800

3 x FR13 3x(1406*2275*605/1250)

Cеть 500–690 B, 50/60 Гц

Vacon DriveSynch – это новый принцип синхронизации параллельно работающих приводов,
позволяющий создавать системы управления мощными электродвигателями. Такая система
может использоваться для управления как обычными, так и многообмоточными двигателями
мощностью более 1 МВт.

Используя стандартные привода Vacon,
можно собрать привод мощностью до 5
МВт со следующими характеристиками:

•  Система является модульной и легконаращиваемой
•  Большая суммарная мощность может быть получена
  за счёт параллельной работы приводов меньшей
  мощности
•  Высокий уровень резервирования за счёт возможности
  автономной работы каждого из приводов
•  Простота обслуживания и ремонта каждого из приводов
•  Снижение затрат на ремонт и ЗИП за счёт применения
  нескольких одинаковых модулей
•  Стандартная процедура установки, пусконаладки
  и обслуживания каждого из приводов – не требуется
  специальной подготовки персонала
•  Для распределения нагрузки между приводами
  используются du/dt фильтры
•  Может использоваться для управления многообмоточным
  двигателем с пространственным сдвигом обмоток

M

~

=

Fi

b

e

r O

p

ti

c Link

Fi

b

e

r O

p

ti

c Link

~

=

~

=

# максимальная температура окружающей среды +35˚C

 Во

л

о

к

о

н

н

о –

о

пти

ч

е

ски

й

 каб

е

ль

 Во

л

о

к

о

н

н

о –

о

пти

ч

е

ски

й

 каб

е

ль

16

ïëàòû ââîäà/âûâîäà

ôóíêöèè óïðàâëåíèÿ vacon nxp

Блок управления Vacon NXP позволяет решать любые задачи из области
регулируемого электропривода. Вы можете самостоятельно выбрать
требуемую конфигурацию входов/выходов, установив необходимые платы
I/O (см. таблицу) в пять слотов преобразователя (A, B, C, D и E).

Блок управления может подключаться к внешнему источнику питания +24 В,
что позволяет обеспечить бесперебойное управление даже при отключении
сетевого напряжения (например, для поддержания канала связи по Fieldbus,
управления другими устройствами или параметрирования).

Преобразователи Vacon NXP могут управлять как двигателями с
короткозамкнутым ротором, так и двигателями с постоянными
магнитами в замкнутом и разомкнутом контурах регулирования. Возможны
и специальные применения, например для высокоскоростных асинхронных
двигателей.

Для реализации замкнутого контура регулирования обычно используются
инкрементальные энкодеры (датчики положения вала). Возможно также
использование абсолютных энкодеров и резольверов благодаря наличию
соответсвующих интерфейсов.

Для обеспечения высокоскоростого обмена информацией между
преобразователями частоты используется оптоволоконная связь по
скоростному протоколу Vacon SystemBus.

Тип

Слот

Тип сигнала

A B C D E

DI DO DI

DO

AI

(мА/

В/±В)

AI

(мА)

изолир.

AO

(мА/В)

AO

(мА)

изолир.

RO

(НО/

НЗ)

RO

(NO)

RO

(НО)

RO

(НЗ)

+10

Вопорн.

Термистор

+24В/

внешн.

+24В

pt100

Вход

42-240

В

DI/DO

Энкодер

(10...24В)

DI/DO/

Энкодер

(RS422)

Резольвер Выход +5В/

+15В/

+24В

Выход

+15В/

+24В

Выход +5В/

+12В/

+15В

Примечание

Базовые платы I/O (OPT-A)

OPT-A1

6 1

2

1

1

2

OPT-A2

2

OPT-A3

1

1

1

OPT-A4

2

3/0

1

OPT-A5

2

3/0

1

OPT-A7

6/2

1

2 вх. энкодера + 1 вых. энкодера

OPT-A8

6 1

2

1

1

2

1)

OPT-A9

6 1

2

1

1

2

клеммы 2,5 мм

2

OPT-AE

2

3/0

1

DO = Делитель + Направление

OPT-AF

2

2

1

3)



Ключ безопасн. EN954-1, cat 3

Платы расширения I/O (OPT-B)

OPT-B1

6

1

Выбор режима DI/DO

OPT-B2

1

1

1

OPT-B4

1

2

1

2)

OPT-B5

3

OPT-B8

1

3

OPT-B9

2

1

5

OPT-BB

2

0/2

1

+ EnDat + Sin/Cos 1 Vp-p

OPT-BC

3/3

1

Вых. энкодера = Имит. резольвера

Платы Fieldbus (OPT-C)

OPT-C2

RS-485 (Мульти-протокол)

Modbus, N2

OPT-C3

Profi bus DP

OPT-C4

LonWorks

OPT-C5

Profi bus DP (разъем D9)

OPT-C6

CANopen (slave)

OPT-C7

DeviceNet

OPT-C8 RS-485

(Мульти-протокол, разъем D9)

Modbus, N2

OPT-CF

CAN / Euromap

OPT-CG

Протокол SELMA 2 (SAMI)

OPT-CI

Modbus/TCP (Ethernet)

Платы связи (OPT-D)

OPT-D1

Адаптер SystemBus (2 оптоволоконных пары)

OPT-D2

Адаптер SystemBus (1 x оптопара) + Адаптер CAN-bus (гальванически изолир.)

OPT-D3

Адаптер RS-232 (гальванически изолир.), чаще всего используется для программирования

OPT-D6

Адаптер CAN-bus (гальванически изолир.)

Примечание: Выделенные для соответствующих плат слоты обозначены синим цветом.
1) гальванически изолирована группа аналоговых сигналов
2) аналоговые сигналы имеют индивидуальную гальваническую развязку
3) проводится сертификация

17

OPT-A2

Клемма

Значение по

умолчанию

Возможность

программирования

21   R01

22   R01

РАБОТА

Различные значения

23   R01

24   R02

25   R02

ОТКАЗ

Различные значения

26   R02

+24 В GND

230 В~

N

OPT-A3

Клемма

Значение по

умолчанию

Возможность

программирования

21   R01

22   R01

РАБОТА

Различные значения

23   R01

25   R02

ОТКАЗ

Различные значения

26   R02

28   TI1+

Вход термистора/

перегрев

Предупреждение

Нет реакции

29   TI1-

+24 В GND

230 В~

N

Термистор

vacon nxp ñòàíäàðòíàÿ êîíôèãóðàöèÿ i/o

OPT-A1

Клемма

Значение по умолчанию

Возможность

программирования

1

+10V

Опорное напряжение

2

AI1+

Уставка частоты 0…10 В

-10…+10 В, 0/4…20 мА

3

AI1-

Общая точка для AI (“Земля”)

Дифференциальный

4

AI2+

Уставка частоты 4…20 мА

0…20 мА, 0/-10 В…10 В

5

AI2-

Общая точка для AI

(дифференциальный)

“Земля”

6

+24V

Питание цепей управления

(двунаправленный)

7

GND

“Земля” цепей управления

8

DIN1

Пуск вперед

Различные значения

9

DIN2

Пуск назад

Различные значения

10

DIN3

Сигнал внешнего отказа

Различные значения

11

CMA

Общая точка для

DIN1-DIN3 (“Земля”)

Плавающая

12

+24V

Питание цепей управления

(двунаправленный)

13

GND

“Земля” цепей управления

14

DIN4

Выбор фиксированной

скорости 1

Различные значения

15

DIN5

Выбор фиксированной

скорости 2

Различные значения

16

DIN6

Сброс отказа

Различные значения

17

CMB

Общая точка для

DIN1-DIN3 (“Земля”)

Плавающая

18

AO1+

Выходная частота (0…20 мА)

Различные значения

19

AO1-

Общая точка для AO (“Земля”)

4…20 мА, 0…10 В

20

DO1

ГОТОВНОСТЬ, I ≤ 50 мА, U ≤ 48 В=

Различные значения

1...10 кОм

мА

Заводские значения плат OPT-A1, OPT-A2 и OPT-A3 для Базовой и Стандартной прикладных программ.

OPT-A4 (вариант подключение энкодера)

Клемма

Техническая информация

1

DIC1A+

Импульсный вход A

2

DIC1A-

3

DIC2B+

Импульсный вход B; Смещение
относительно А на 90 градусов

4

DIC2B-

5

DIC3Z+

Импульсный вход Z; один импульс за оборот

6

DIC3Z-

7

ENCIQ

Квалификатор

8

DIC4

“Быстрый” дискретный вход

9

GND

“Земля” цепей управления и
входов ENC1Q и CID4

10 +5B/+15B/+24B

Источник напряжения
(вспомогательное напряжение)
для энкодера:Выбор уровня
напряжения с помощью перемычки X4.
