Преобразователи частоты Vacon NXP и NXC. Руководство по эксплуатации - часть 1

2

fr4

fr5

fr6

fr7

fr8

fr9

fr4

—

fr9

âûáèðàåì àêòèâíîå óïðàâëåíèå

Характеристики

• Широкий диапазон мощностей и напряжений
• Разнообразные опции
• Разнообразные прикладные программы для любых

применений

• Управление асинхронными двигателями и двигателями

с постоянными магнитами

• Динамичное векторное управление с разомкнутым и

замкнутым контуром регулирования

• Широкие возможности связи с внешними устройствами
• Высокоскоростной канал связи между

преобразователями

Качество и надежность работы агрегатов зачастую зависят
от точности и динамики управления электроприводом.
Преобразователи частоты Vacon NXP были специально
разработаны для обеспечения полной управляемости
механизмом при любых внешних воздействиях. Благодаря
высокой надежности и качеству управления увеличивается
ресурс всей системы.

Компания Vacon, лидер в области разработки и производства
приводов переменного тока, использует новаторские
технологии и решения для наиболее ответственных областей
применения и широкого диапазона мощностей.

Благодаря использованию новейших разработок, преобразователи
частоты Vacon NXP открывают пользователю новые возможности
в управлении технологическими процессами.

Преобразователи частоты Vacon NXP специально разработаны для областей применения,
где нужно совмещать высокую точность и динамику управления с большой мощностью и
надежностью оборудования.

Надежная
силовая часть

Легкосъемный
вентилятор

Съемная
панель
управления

Съемный
модуль
управления,
гибкий
интерфейс
ввода/вывода

Защита от
прикосновения к
силовым цепям

Разъем
подключения
компьютера

3

а

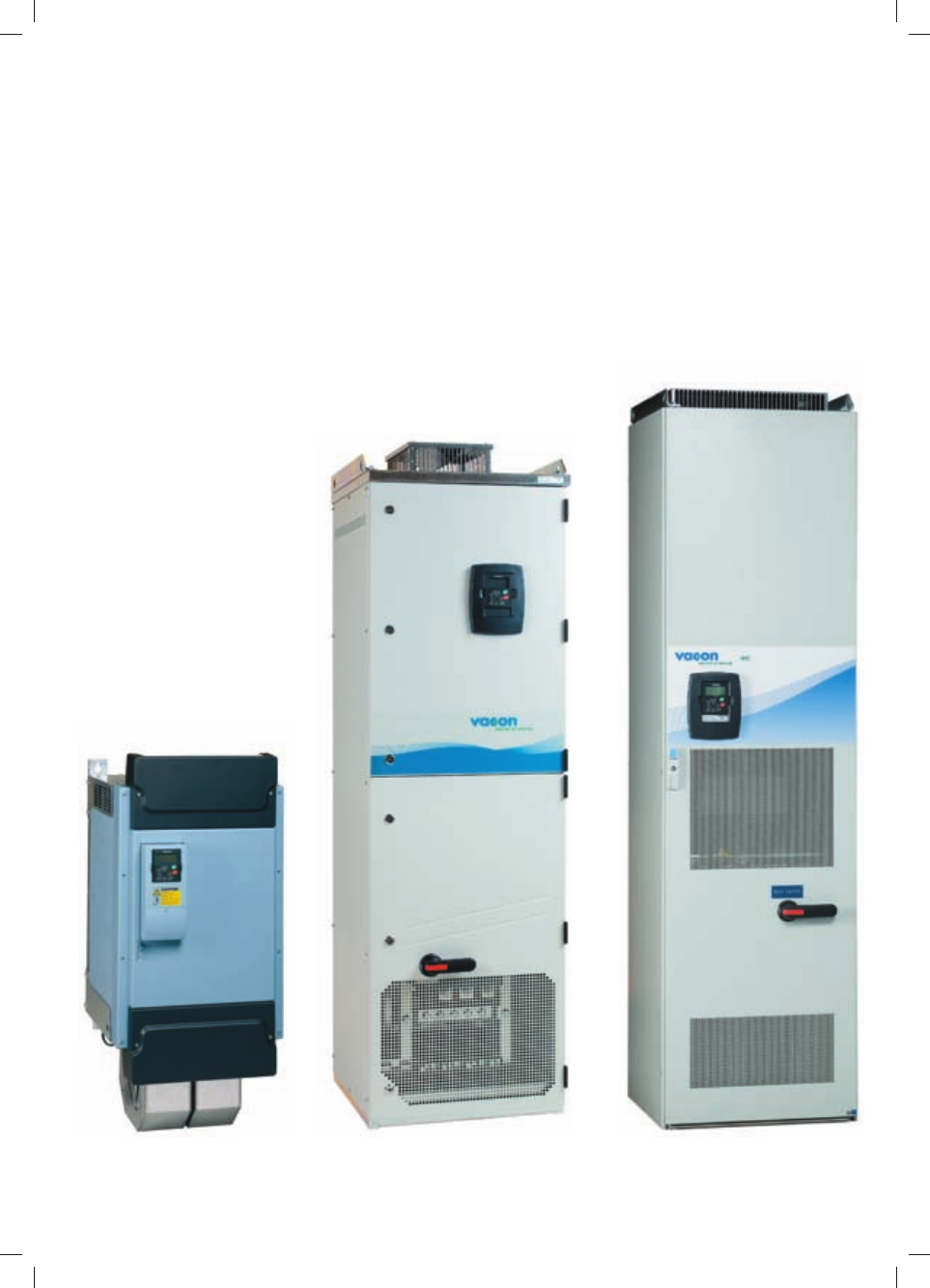

ðàçíîîáðàçèå ðåøåíèé

vacon nxp

îòêðûòîå èñïîëíåíèå

vacon nxp

íàïîëüíîãî èñïîëíåíèÿ

vacon nxc

øêàôíîãî èñïîëíåíèÿ

Преобразователи частоты Vacon NXP имеют широкий выбор конструктивных исполнений,
что позволяет использовать их для любых областей применения.

Преобразователи частоты Vacon NXP производятся в трех
конструктивных исполнениях:

• Vacon NXP - модули настенного или

напольного монтажа IP21/IP54

• Vacon NXP - модули открытого исполнения

IP00 для монтажа в шкафы

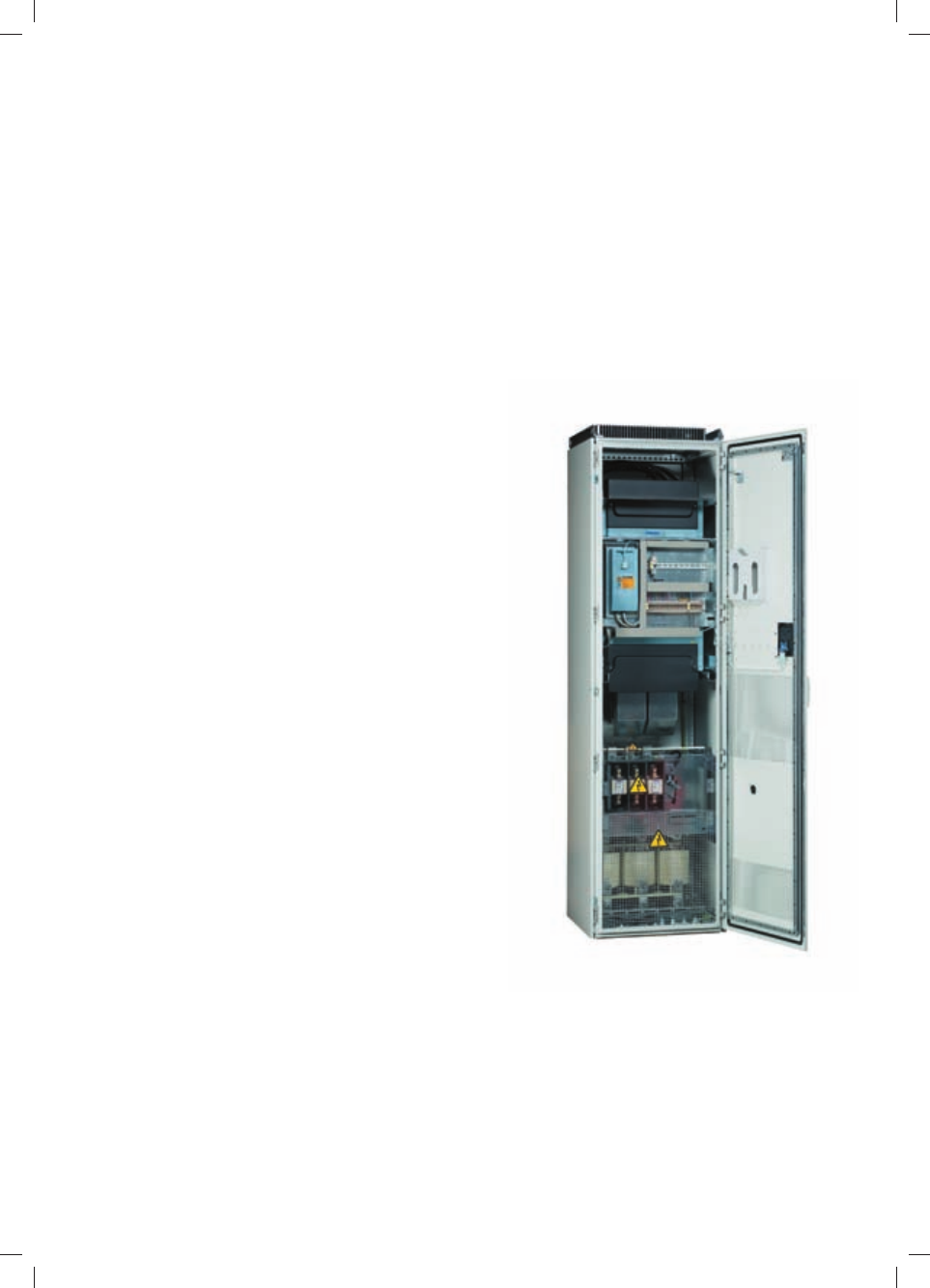

• Vacon NXC - преобразователи шкафного исполнения

с широким спектром опциональных устройств

4

vacon nxp íàñòåííîãî èñïîëíåíèÿ

Для нижнего сегмента мощностей преобразователи частоты Vacon NXP выпускаются в
компактном корпусе с классом защиты IP21 или IP54. Это один из самых компактных
преобразователей на рынке, который имеет все необходимые опции, встраиваемые в
единый корпус.

Модули настенного исполнения имеют встроенный фильтр ЭМС. Силовые электронные компоненты преобразователя
экранированы металлическим корпусом. Преобразователи малых типоразмеров (FR4-FR6) содержат встроенный
тормозной прерыватель; модули с напряжением 380-500 В могут комплектоваться встроенным тормозным резистором.
Для преобразователей больших типоразмеров (FR7-FR9) тормозной прерыватель может устанавливаться опционально.

Cеть 380–500 В, 50/60 Гц, 3~

Cеть 208–240 В, 50/60 Гц, 3~

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+50°C)

Ceть 400 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXP
NXP
NXP
NXP
NXP
NXP

0003
0004
0005
0007
0009
0012

5 A 2 H 1 SSS
5 A 2 H 1 SSS
5 A 2 H 1 SSS
5 A 2 H 1 SSS
5 A 2 H 1 SSS
5 A 2 H 1 SSS

3.3
4.3
5.6

7.6

9

12

3.6
4.7
6.2
8.4
9.9

13.2

2.2
3.3
4.3
5.6

7.6

9

3.3

5

6.5
8.4

11.4
13.5

4.4
6.2
8.6

10.8

14
18

1.1
1.5
2.2

3
4

5.5

0.75

1.1
1.5
2.2

3
4

FR4
FR4
FR4
FR4
FR4
FR4

128*292*190/ 5
128*292*190/ 5
128*292*190/ 5
128*292*190/ 5
128*292*190/ 5
128*292*190/ 5

NXP
NXP
NXP

0016
0022
0031

5 A 2 H 1 SSS
5 A 2 H 1 SSS
5 A 2 H 1 SSS

16
23
31

17.6

25.3

34

12
16
23

18
24
35

24
32
46

7.5

11
15

5.5

7.5

11

FR5
FR5
FR5

144*391*214/ 8.1
144*391*214/ 8.1
144*391*214/ 8.1

NXP
NXP
NXP

0038
0045
0061

5 A 2 H 1 SSS
5 A 2 H 1 SSS
5 A 2 H 1 SSS

38
46
61

42
51
67

31
38
46

47
57
69

62
76
92

18.5

22
30

15

18.5

22

FR6
FR6
FR6

195*519*237/ 18.5
195*519*237/ 18.5
195*519*237/ 18.5

NXP
NXP
NXP

0072
0087
0105

5 A 2 H 0 SSS
5 A 2 H 0 SSS
5 A 2 H 0 SSS

72
87

105

79
96

116

61
72
87

92

108
131

122
144
174

37
45
55

30
37
45

FR7
FR7
FR7

237*591*257/ 35
237*591*257/ 35
237*591*257/ 35

NXP
NXP
NXP

0140
0168
0205

5 A 2 H 0 SSS
5 A 2 H 0 SSS
5 A 2 H 0 SSS

140
170
205

154
187
226

105
140
170

158
210
255

210
280
336

75
90

110

55
75
90

FR8
FR8
FR8

291*758*344 / 58
291*758*344 / 58
291*758*344 / 58

NXP
NXP

0261
0300

5 A 2 H 0 SSF
5 A 2 H 0 SSF

261
300

287
330

205
245

308
368

349
444

132
160

110
132

FR9
FR9

480*1150*362/ 146
480*1150*362/ 146

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+50°C)

Ceть 230 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXP
NXP
NXP
NXP
NXP
NXP

0003
0004
0007
0008
0011
0012

2 A 2 H 1 SSS
2 A 2 H 1 SSS
2 A 2 H 1 SSS
2 A 2 H 1 SSS
2 A 2 H 1 SSS
2 A 2 H 1 SSS

3.7
4.8
6.6
7.8

11

12.5

4.1
5.3
7.3
8.6

12.1
13.8

2.4
3.7
4.8
6.6

7.8

11

3.6
5.6
7.2
9.9

11.7
16.5

4.8

7.4
9.6

13.2
15.6

22

0.55
0.75

1.1
1.5
2.2

3

0.37
0.55
0.75

1.1
1.5
2.2

FR4
FR4
FR4
FR4
FR4
FR4

128*292*190/ 5
128*292*190/ 5
128*292*190/ 5
128*292*190/ 5
128*292*190/ 5
128*292*190/ 5

NXP
NXP
NXP

0017
0025
0031

2 A 2 H 1 SSS
2 A 2 H 1 SSS
2 A 2 H 1 SSS

17.5

25
31

19.3
27.5
34.1

12.5

17.5

25

18.8
26.3

37.5

25
35
50

4

5.5

7.5

3
4

5.5

FR5
FR5
FR5

144*391*214/ 8.1
144*391*214/ 8.1
144*391*214/ 8.1

NXP
NXP

0048
0061

2 A 2 H 1 SSS
2 A 2 H 1 SSS

48
61

52.8

67.1

31
48

46.5

72

62
96

11
15

7.5

11

FR6
FR6

195*519*237/ 18.5
195*519*237/ 18.5

NXP
NXP
NXP

0075
0088

0114

2 A 2 H 0 SSS
2 A 2 H 0 SSS
2 A 2 H 0 SSS

75
88

114

83
97

125

61
75
88

92

113
132

122
150
176

22
22
30

15
22
22

FR7
FR7
FR7

237*591*257/ 35
237*591*257/ 35
237*591*257/ 35

NXP
NXP
NXP

0140
0170
0205

2 A 2 H 0 SSS
2 A 2 H 0 SSS
2 A 2 H 0 SSS

140
170
205

154
187
226

105
140
170

158
210
255

210
280
336

37
45
55

30
37
45

FR8
FR8
FR8

291*758*344 / 58
291*758*344 / 58
291*758*344 / 58

NXP
NXP

0261
0300

2 A 2 H 0 SSF
2 A 2 H 0 SSF

261
300

287
330

205
245

308
368

349
444

75
90

55
75

FR9
FR9

480*1150*362/ 146
480*1150*362/ 146

5

vacon nxp íàñòåííîãî èñïîëíåíèÿ

Cеть 500 –690 В, 50/60 Гц, 3~

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+50°C)

Ceть 690 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXP
NXP
NXP
NXP
NXP
NXP
NXP
NXP
NXP

0004
0005
0007

0010
0013
0018
0022
0027
0034

6 A 2 L 0 SSS

6 A 2 L 0SSS

6 A 2 L 0 SSS
6 A 2 L 0 SSS
6 A 2 L 0 SSS
6 A 2 L 0 SSS
6 A 2 L 0 SSS
6 A 2 L 0 SSS
6 A 2 L 0 SSS

4.5
5.5

7.5

10

13.5

18
22
27
34

5

6.1
8.3

11

14.9
19.8
24.2
29.7

37

3.2
4.5
5.5

7.5

10

13.5

18
22
27

4.8
6.8
8.3

11.3

15

20.3

27
33
41

6.4
9.0

11
15
20
27
36
44
54

3
4

5.5

7.5

11
15

18.5

22
30

2.2

3
4

5.5

7.5

11
15

18.5

22

FR6
FR6
FR6
FR6
FR6
FR6
FR6
FR6
FR6

195*519*237/ 18.5
195*519*237/ 18.5
195*519*237/ 18.5
195*519*237/ 18.5
195*519*237/ 18.5
195*519*237/ 18.5
195*519*237/ 18.5
195*519*237/ 18.5
195*519*237/ 18.5

NXP
NXP

0041
0052

6 A 2 L 0 SSS
6 A 2 L 0 SSS

41
52

45
57

34
41

51
62

68
82

37.5

45

30

37.5

FR7
FR7

 237*591*257/ 35
 237*591*257/ 35

NXP
NXP
NXP

0062
0080
0100

6 A 2 L 0 SSS
6 A 2 L 0 SSS
6 A 2 L 0 SSS

62
80

100

68
88

110

52
62
80

78
93

120

104
124
160

55
75
90

45
55
75

FR8
FR8
FR8

 291*758*344 / 58
 291*758*344 / 58
 291*758*344 / 58

NXP
NXP
NXP
NXP

0125
0144
0170
0208

6 A 2 L 0 SSF
6 A 2 L 0 SSF
6 A 2 L 0 SSF
6 A 2 L 0 SSF

125
144
170
208

138
158
187
229

100
125
144
170

150
188
216
255

200
213
245
289

110
132
160
200

90

110
132
160

FR9
FR9
FR9
FR9

 480*1150*362/ 146
 480*1150*362/ 146
 480*1150*362/ 146
 480*1150*362/ 146

6

vacon nxp íàïîëüíîãî èñïîëíåíèÿ

Преобразователи частоты Vacon NXP большой мощности изготавливаются также в виде
напольных модулей с классом защиты IP21 или IP54. Они отличаются высокой компактностью
и удобством при монтаже и эксплуатации.

Конструкция Vacon NXP напольного монтажа оптимизирована для быстрого и легкого ввода в эксплуатацию. Защита
преобразователя осуществляется встроенными предохранителями. Также возможна установка дополнительного входного
разъединителя.

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 400 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXP 0385 5 A 2 L 0 SSA

385

424

300

450

540

200

160

FR10

595*2020*602/ 340

NXP 0460 5 A 2 L 0 SSA

460

506

385

578

693

250

200

FR10

595*2020*602/ 340

NXP 0520 5 A 2 L 0 SSA

520

572

460

690

828

250

250

FR10

595*2020*602/ 340

NXP 0590 5 A 2 L 0 SSA

590

649

520

780

936

315

250

FR11

794*2020*602/ 470

NXP 0650 5 A 2 L 0 SSA

650

715

590

885

1062

355

315

FR11

794*2020*602/ 470

NXP 0730 5 A 2 L 0 SSA

730

803

650

975

1170

400

355

FR11

794*2020*602/ 470

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 690 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Габариты и вес

ШхВхГ(мм)/кг

NXP 0261 6 A 2 L 0 SSA

261

287

208

312

375

250

200

FR10

595*2020*602/ 340

NXP 0325 6 A 2 L 0 SSA

325

358

261

392

470

315

250

FR10

595*2020*602/ 340

NXP 0385 6 A 2 L 0 SSA

385

424

325

488

585

355

315

FR10

595*2020*602/ 340

NXP 0416 6 A 2 L 0 SSA#

416

458

325

488

585

400

315

FR10

595*2020*602/ 340

NXP 0460 6 A 2 L 0 SSA

460

506

385

578

693

450

355

FR11

794*2020*602/ 400

NXP 0502 6 A 2 L 0 SSA

502

552

460

690

828

500

450

FR11

794*2020*602/ 400

NXP 0590 6 A 2 L 0 SSA#

590

649

502

753

904

560

500

FR11

794*2020*602/ 470

Cеть 380–500 B, 50/60 Гц, 3~

Cеть 500–690 B, 50/60 Гц, 3~

# максимальная температура окружающей среды +35˚C

êîíôèãóðàöèÿ îáîðóäîâàíèÿ

ФУНКЦИЯ

КОМПЛЕКТАЦИЯ

IP21

Стандартная

IP54 (только FR10)

Дополнительная

Встроенные предохранители

Стандартная

Встроенный разъединитель

Дополнительная

ЭМС-фильтр класса L

Стандартная

ЭМС-фильтр класса T

Дополнительная

Встроенный тормозной прерыватель
(ввод кабеля сверху)

Дополнительная
(высота: +122 мм)

7

Модули большей мощности поставляются по запросу.

vacon nxp îòêðûòîãî èñïîëíåíèÿ ip00

Преобразователи Vacon NXP открытого исполнения предназначены для монтажа в
индивидуальные шкафы. Благодаря простой и компактной конструкции модуля преобразователя,
проектирование шкафа не составляет труда.

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 400 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Модуль

Ш*В*Г (мм)

Габариты и вес

ШхВхГ(мм)/кг

NXP 0385 5 A 0 N 0 SSA

385

424

300

450

540

200

160

FR10

500*1165*506/ 120

350*383*262/ 84 1)

NXP 0460 5 A 0 N 0 SSA

460

506

385

578

693

250

200

FR10

500*1165*506/ 120

497*399*244/ 115 1)

NXP 0520 5 A 0 N 0 SSA

520

572

460

690

828

250

250

FR10

500*1165*506/ 120

497*399*244/ 115 1)

NXP 0590 5 A 0 N 0 SSA

590

649

520

780

936

315

250

FR11

709*1206*506/ 210

2x(350*383*262/ 84)

NXP 0650 5 A 0 N 0 SSA

650

715

590

885

1062

355

315

FR11

709*1206*506/ 210

2x(350*383*262/ 84)

NXP 0730 5 A 0 N 0 SSA

730

803

650

975

1170

400

355

FR11

709*1206*506/ 210

2x(350*383*262/ 84)

NXP 0820 5 A 0 N 0 SSA

820

902

730

1095

1314

450

400

FR12

2x(500*1165*506/ 120)

2x(497*399*244/ 115)

NXP 0920 5 A 0 N 0 SSA

920

1012

820

1230

1476

500

450

FR12

2x(500*1165*506/ 120)

2x(497*399*244/ 115)

NXP 1030 5 A 0 N 0 SSA

1030

1133

920

1380

1656

560

500

FR12

2x(500*1165*506/ 120)

2x(497*399*244/ 115)

Перегрузочная способность

Мощность на

валу двигателя

Низкая (+40°C)

Высокая (+40°C)

Ceть 690 B

Тип привода

Номинальный

длительный

ток  I

L

 (A)

10% ток

перегрузки

(A)

Номинальный

длительный

ток I

H

 (A)

50% ток

перегрузки

(A)

Макс.

ток I

S

10%

перегр.

P (кВт)

50%

перегр.

P (кВт)

Типо-

размер

Модуль

Ш*В*Г (мм)

Габариты и вес

ШхВхГ(мм)/кг

NXP 0261 6 A 0 N 0 SSA

261

287

208

312

375

250

200

FR10

500*1165*506/ 120

354*319*230/ 53 1)

NXP 0325 6 A 0 N 0 SSA

325

358

261

392

470

315

250

FR10

500*1165*506/ 120

350*383*262/ 84 1)

NXP 0385 6 A 0 N 0 SSA

385

424

325

488

585

355

315

FR10

500*1165*506/ 120

350*383*262/ 84 1)

NXP 0416 6 A 0 N 0 SSA#

416

458

325

488

585

400

315

FR10

500*1165*506/ 120

350*383*262/ 84 1)

NXP 0460 6 A 0 N 0 SSA

460

506

385

578

693

450

355

FR11

709*1206*506/  210

497*399*244/ 115 2)

NXP 0502 6 A 0 N 0 SSA

502

552

460

690

828

500

450

FR11

709*1206*506/  210

497*399*244/ 115 2)

NXP 0590 6 A 0 N 0 SSA#

590

649

502

753

904

560

500

FR11

709*1206*506/  210

2x(350*383*262/ 84)

NXP 0650 6 A 0 N 0 SSA

650

715

590

885

1062

630

560

FR12

2x(500*1165*506/ 120)

2x(350*383*262/ 84)

NXP 0750 6 A 0 N 0 SSA

750

825

650

975

1170

710

630

FR12

2x(500*1165*506/ 120)

2x(350*383*262/ 84)

NXP 0820 6 A 0 N 0 SSA#

820

902

650

975

1170

800

630

FR12

2x(500*1165*506/ 120)

2x(350*383*262/ 84)

Cеть 380–500 B, 50/60 Гц, 3~

Cеть 500–690 B, 50/60 Гц, 3~

êîíôèãóðàöèÿ îáîðóäîâàíèÿ

# максимальная температура окружающей среды +35˚C 1)

12-пульсная сеть: 2*(354*319*230/ 53 кг)     2) 12-пульсная сеть: 2*(350*383*262/ 84 кг)

# максимальная температура окружающей среды +35˚C 1)

12-пульсная сеть: 2*(354*319*230/ 53 кг)

ФУНКЦИЯ

КОМПЛЕКТАЦИЯ

Встроенный модуль управления

Стандартная

Внешний модуль управления

Дополнительная

Встроенный тормозной прерыватель

Дополнительная

6-пульсный выпрямитель

Стандартная

12-пульсный выпрямитель

Дополнительная

ЭМС-фильтр класса N

Стандартная

ЭМС-фильтр класса T

Дополнительная

8

vacon nxc: êîìïàêòíîñòü è ìîäèôèöèðóåìîñòü

Простота заказа
Помимо собственно преобразователя, шкаф Vacon NXC
может включать в себя множество опций, таких как входные
устройства защиты и коммутации, дополнительные элементы
управления, а также выходные фильтры. При заказе выбор
каждой из опций производится добавлением определенного
кода в заказную спецификацию.

Преобразователи частоты Vacon NXC шкафного исполнения в полной мере используют
возможности NXP в области надежности, удобства эксплуатации и модифицируемости
конструкции. Перед отправкой на объект шкафы Vacon NXC проходят комплексное
тестирование на заводе-изготовителе.

Комплексное тестирование
Все шкафы NXС созданы с учетом богатого опыта компании
в области приводов большой мощности. Особое внимание
уделено тепловым процессам, что гарантирует большой
срок службы оборудования. Преобразователи частоты
соответствуют стандартам ЭМС, что гарантирует надежную
эксплуатацию при отсутствии влияния на окружающее
оборудование.

Удобство обслуживания
Модуль управления Vacon NXP, используемый в NXC, физически
полностью отделен от силовой части. Он монтируется в
шкафу на отдельной монтажной панели, которая имеет
достаточно места для монтажа дополнительных устройств
управления, таких, например, как реле или контакторы.
Клеммы подключения силовых и контрольных кабелей
удобны и легко доступны.

Простые сервисные процедуры
Серия NXС появилась как следствие и благодаря модульности
конструкции преобразователей  NXP большой мощности. В
случае необходимости проведения работ с силовой частью
преобразователя, она может быть выдвинута наружу шкафа
на направляющих рейках. Силовая часть разделена на
функциональные модули, которые могут заменяться по
отдельности.

9

êîä óñëîâíîãî îáîçíà÷åíèÿ vacon nxp/nxc

NXC

0520  5 A 2 L 0 SSF A1A2000000

+

IFD































Опции “+” приведены ниже в таблице























Платы ввода/вывода; каждый слот представлен двумя знаками, где:

























Ax = базовые платы I/O, Bx = платы расширения I/O

























Cx = платы fi eldbus, Dx = специальные платы























Цепи управления

























S = стандартные для FR4-FR8

V = как S, но лакированные платы

























F = стандартные для FR9 и NXC

G = как F, но лакированные платы

























A = стандартные для NXP FR10-FR12

B = как A, но лакированные платы

























N = стандартный



  O

=

то же, что N,



























модуль IP00 габарита ≥FR10,

но с лакированными платами

























или NXC с модулем управления IP54























Охлаждение

























S = стандартное воздушное, T = фланцевый монтаж FR4-FR9























Подключение сети



























S =  6- пульсн., T = 12-пульсн., O = 6-пульсн. + разъединитель (напольное исполнение)

























R = система с рекуперацией на основе активного выпрямителя



























AFE (искажение по току

<3%)

























Тормозной прерыватель

























0 = без тормозного прерывателя

























1 = встроенный тормозной прерыватель























Класс излучения ЭМС EN61800-3

























C = 1-ая зона, неогранич. распр. T

=

для IT-сетей

























H = 1-ая зона, огранич. распр. N

=

для монтажа в шкаф (FR10-FR14)

























L = 2-ая зона























Класс защиты

























0 = IP00 (только для модулей)

























2 = IP21 (Nema 1)

























5 = IP54 (Nema 12)























Панель управления

























A = стандартная буквенно-цифровая

























B = без панели

























F = фальш-панель

























G = с графическим дисплеем























Номинальное напряжение сети переменного тока

























5 = 380-500 В, 6 = 525-690 В, 2 = 208-240 В























Номинальный ток

























0520 = 520 A























Конструктивное исполнение



























NXP = модуль настенного / напольного исполнения

























NXC = шкафное исполнение

Клеммники (Группа T)

Дополнительно (Группа A)

+TIO

Основные входа/выхода выведены на внешние клеммы

+AMF

Управление вентилятором двигателя

+TID

Основные входа/выхода выведены на внешние
клеммы + дополнительные клеммы

+AMH

Питание обогрева двигателя

+TUP

Клеммы цепей 230 В~

+AMB

Управление механическим тормозом

Вводные устройства (Группа I)

+AMO

Моторный привод для +ICB

+ILS

Рубильник

+ACH

Обогрев шкафа

+IFD

Рубильник с предохранителями

+ACL

Внутреннее освещение шкафа

+ICB

Автоматический выключатель (MCCB)

+ACR

Дополнительное реле

+ICO

Входной контактор

+AAI

Изолятор аналогового сигнала

+IFU

Входные предохранители

+AAA

Дополнительный контакт (цепи управления)

Внутренние цепи (Группа M)

+AAC

Дополнительный контакт (вводные устройства)

+MDC

Клеммы подключения DC-шины / тормозного прерывателя

+AT1

Трансформатор собственных нужд 200 ВА

Выходные фильтры (Группа O)

+AT2

Трансформатор собственных нужд 750 ВА

+OCM

Ферритовые кольца

+AT3

Трансформатор собственных нужд 2500 ВА

+ODU

Фильтр du/dt

+AT4

Трансформатор собственных нужд 4000 ВА

+OSI

Синус-фильтр

+ADC

Источник питания 10 A/24 В=

Защитные устройства (Группа P)

+ADS

Розетка 230 В~

+PTR

Реле термистора

Устройства для монтажа на дверь (Группа D)

+PES

Аварийный останов (кат. 0)

+DLV

Лампа (Наличие напряжения)

+PED

Аварийный останов (кат. 1)

+DLD

Лампа (DO1)

+PAP

Дугозащита

+DLF

Лампа (FLT)

+PIF

Датчик контроля изоляции

+DLR

Лампа (RUN)

Опции общего назначения (Группа G)

+DCO

Переключатель управления контактором

+G40

400 мм пустая секция шкафа

+DRO

Переключатель Местное/Дистанционное управление

+G60

600 мм пустая секция шкафа

+DEP

Кнопка аварийного останова

+G80

800 мм пустая секция шкафа

+DRP

Кнопка сброса

+GPL

100 мм цоколь

+DAM

Миллиамперметр (AO1)

Подключение кабелей (Группа C)

+DAR

Потенциометр

+CIT

Ввод сетевых кабелей сверху

+DCM

Амперметр + токовый трансформатор

+COT

Вывод кабелей двигателя сверху

+DVM

Вольтметр с ключом выбора фазы

îïöèè vacon nxc
