Yamaha лодочные моторы 2010 года выпуска. Руководство по эксплуатации и монтажу - часть 5

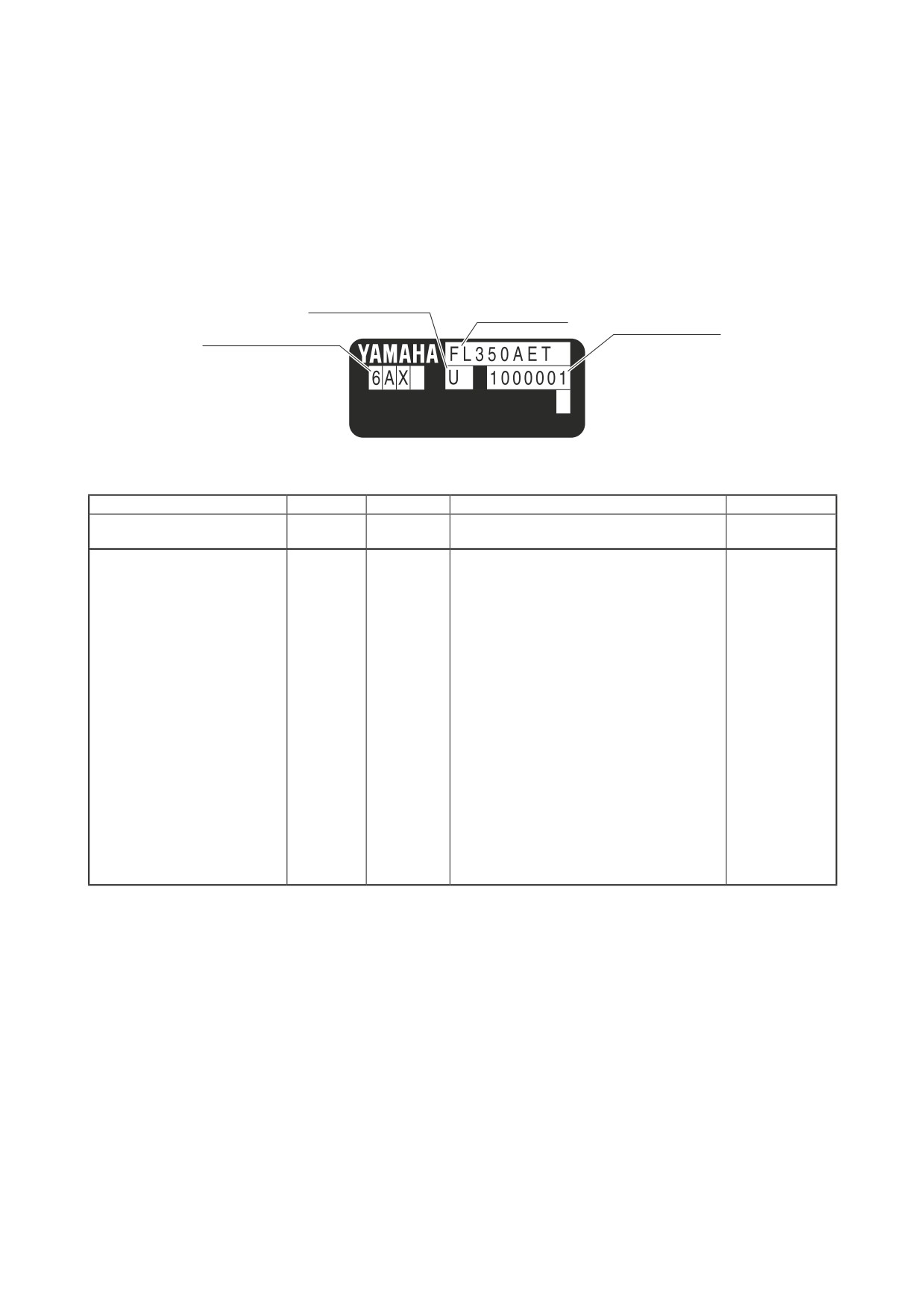

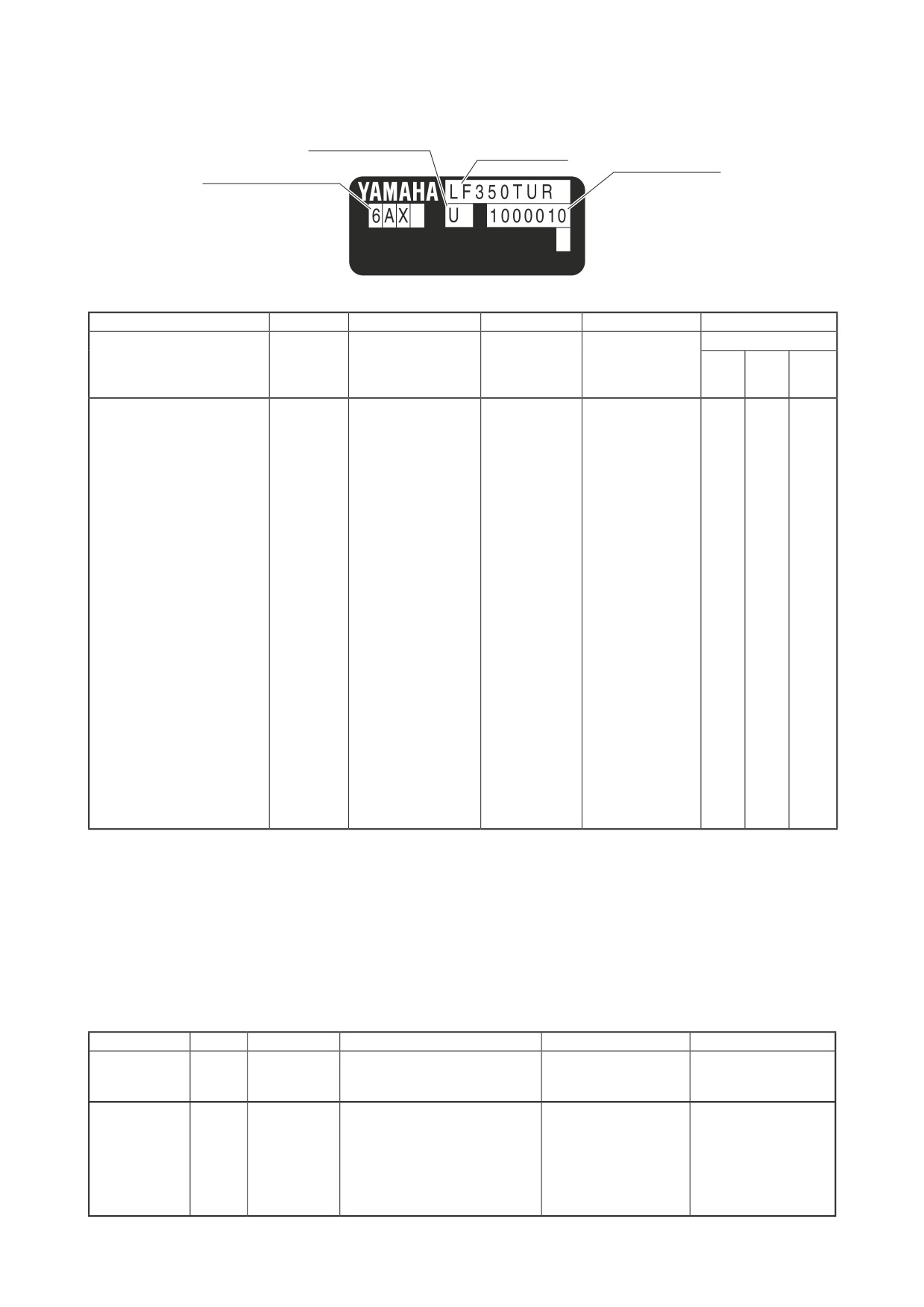

ТАБЛИЧКА С ДАННЫМИ ПОДВЕСНОГО МОТОРА
Табличка с данными подвесного мотора, содержащая информацию о названии
модели, коде модели, длине дейдвудного вала и серийном номере мотора, находится на кронштейне
подвесного мотора.
* Серийный номер мотора - это семизначный цифровой код, несущий информацию о названии моде-
ли и длине дейдвудного вала.
ИДЕНТИФИКАЦИЯ ПОДВЕСНОГО МОТОРА (КРОМЕ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ США И КАНАДЫ)
Длина дейдвудного вала
Название модели
Серийный номер
Код модели
Идентификационные признаки всех подвесных моделей были стандартизованы в 1998 году.
FL
350
A
ET
U
Мощность,
Поколение
Длина
Категория модели
Вариации модели
л.с.
модели
дейдвудного вала
Буква отсутствует: стандартный
2 - 350
A
Первая буква: система запуска
S (381 мм)
2-тактный двигатель
B
M: Ручной стартер
L (508 м)
D: Возможны оба направления
C
E: Электростартер
Y (572 мм)
вращения гребного винта
D
W: Электростартер и ручной стартер
X (635 мм)
E: Серия Enduro
F
U (762 мм)
Вторая буква: система управления
F:
4-тактный двигатель
G
Буква отсутствует: пульт дистанционного управления
K: Двигатель, работающий
H
H: Румпель
на керосине
J
C: Пульт дистанционного управления и румпель
L: Мотор с левым направлением
L
вращения гребного винта
N
Третья буква: система подъема и откидки мотора
T: Моторы с повышенной тягой
P
Буква отсутствует: ручная система подъема
(серия High thrust)
Q
мотора
Z: Двигатели HPDI
R
D: Система гидроподъема
S
P: Система пневмоподъема
T
T: Система гидроподъема и откидки
U
V
Четвертая буква: система смазки
X
(2-тактный мотор)
Y
Буква отсутствует: требуется предварительное
(повторяется
смешивание масла и топлива
с буквы А)
O: Система впрыска масла
8-2
ИДЕНТИФИКАЦИЯ ПОДВЕСНОГО МОТОРА (ДЛЯ МОДЕЛЕЙ,
ПРЕДНАЗНАЧЕННЫХ ДЛЯ США И КАНАДЫ)
Длина дейдвудного вала
Название модели
Серийный номер
Код модели
Идентификационные признаки всех подвесных моделей были стандартизованы в 1984 году.
LF
350
Т
U
R
H
Система подъема и
Код года выпуска
Длина дейдвуд-
Мощность,
откидки мотора/сис-
Система
Категория модели
ного
Кана-
л.с.
тема
управления
США
вала
да
запуска
Буква отсутствует: стандарт-
2,5 - 350
T: Система гид-
S (381 мм)
R: Пульт дис-
N
N
1984
ный 2-тактный двигатель
роподъема
L (508 м)
танционного
K
K
1985
B: Серия Inshore
и откидки мотора
X (635 мм)
управления
J
J
1986
C: Серия Сommercial (мо-
/ электростартер
U (762 мм)
H: Румпель
H
H
1987
дель, требующая предва-
Р: Система гидро-
J (водомет)
G
G
1988
рительного смешивания
откидки мотора/
F
F
1989
масла с топливом)
электростартер
D
D
1990
D: Оба направления враще-
Е: Система ручной
P
P
1991
ния гребного винта
откидки мотора/
Q
Q
1992
E: Серия Enduro
электростартер
R
R
1993
F:
4-тактный двигатель
М: Система ручной
S
S
1994
L: Модель с левым направ-
откидки мотора/
T
T
1995
лением вращения гребно-
ручной стартер
U
U
1996
го винта
V
V
1997
P: Серия Pro
W
W
1998
S: Серия Saltwater
X
X
1999
T: Серия High thrust (4-такт-
Y
Y
2000
ный двигатель)
Z
Z
2001
V: Серия VMAX
A
A
2002
X: Модель с электронным
B
B
2003
впрыском топлива
C
C
2004
Z: Двигатель HPDI
D
D
2005
—
—
2006
—
F
2007
—
G
2008
—
H
2009
—
—
2010
ИДЕНТИФИКАЦИОННЫЕ КОДЫ НОВЫХ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ США
И КАНАДЫ
Идентификационные коды моделей, предназначенных для США и Канады, будут изменены на всех
новых моделях (начиная с модели F40 с впрыском топлива, которая появится осенью 2008 года).
Для всех выпускающихся на данный момент подвесных моторов Yamaha будет использоваться старая
система идентификационных кодов.
Коды «Поколения модели» изменятся при появлении новых моделей подвесных моторов Yamaha.
С этого момента начнет использоваться новая и более простая система кодов.
F
40
L
E
H
A
Мощ
Система впрыс-
Длина дейд-
Система подъема и откидки
ность,
Система управления
Поколение
ка топлива
вудного вала
мотора/система запуска
л. с.
F:
4-тактный
S (381 мм)
Буква отсутствует: Система
Буква отсутствует: пульт
A: 1 вариант двигателя
двигатель
L (508 м)
гидроподъема и откидки мотора
ДУ
B: 2 вариант двигателя
X (635 мм)
и электрический стартер
H: румпель
C: 3 вариант двигателя
U (762 мм)
P: Система гидрооткидки мото-
C: управление по кана-
и т. д.
J (водомет)
ра и электростартер
лу связи
E: электростартер
M: ручной стартер
8-3
ВАКУУМ В ТОПЛИВНОЙ СИСТЕМЕ
Подача топлива в топливных системах высокомощных моделей подвесных моторов V6 может быть
недостаточной, что отрицательно сказывается на мощностных показателях двигателя. Это происхо-
дит вследствие высокого гидравлического сопротивления топливопроводов и топливного фильтра.

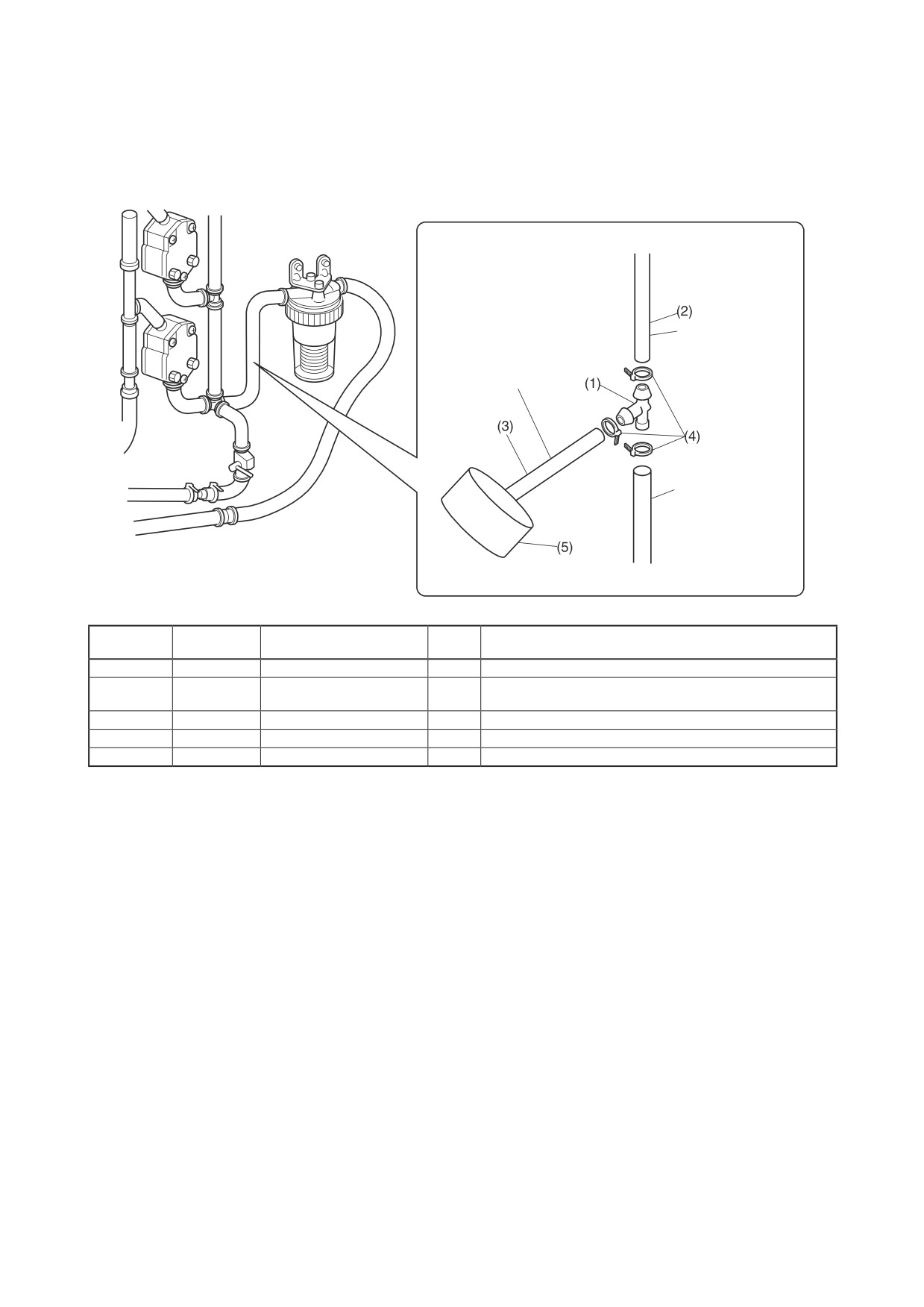

ИЗМЕРЕНИЕ ГИДРАВЛИЧЕСКОГО СОПРОТИВЛЕНИЯ ТОПЛИВОПРОВОДА
Короткий прозрач-
ный шланг к топлив-
ному фильтру
Шланг прибора
Топливопровод к
топливному насосу
Номер ил-
Коли-
Описание
Каталожный номер
Примечания
люстрации
чество
1
Штуцер
6E5-24378-00
1
Прозрачный шланг длиной 50 мм и внутренним диаметром 8
2
Шланг
Приобретается отдельно
1
мм для проверки отсутствия пузырьков воздуха
3
Шланг
61A-24313-00
1
Длина 300 мм (допустимая длина 250-400 мм)
4
Хомут
90465-11M10
4
5
Вакуумметр
Приобретается отдельно
1
Допустимый диапазон разрежения: -101 кПа (-760 мм рт.ст.)
1
Подсоедините короткий прозрачный шланг (2) (длина 50 мм, приобретается отдельно) к верхне-
му концу штуцера (1).
2
Подсоедините другой конец короткого шланга (2) к выходному отверстию топливного фильтра.
3
Подсоедините один конец топливопровода (3) к центральному концу штуцера, а другой - к ваку-
умметру (5).
4
Подсоедините топливопровод, идущий от топливного насоса, к штуцеру и закрепите все топли-
вопроводы хомутами (4).
5
Запустите двигатель, дайте ему прогреться до рабочей температуры и измерьте гидравлическое
сопротивление топливопроводов на холостых оборотах при полностью открытой дроссельной
заслонке. Измерения следует производить после периода обкатки двигателя
6
Измеренные значения должны быть в допустимом диапазоне значений. После измерений отсо-
едините вакуумметр и уложите топливопроводы на место.
Продолжение следует.
8-4
ВАКУУМ В ТОПЛИВНОЙ СИСТЕМЕ
МИНИМАЛЬНОЕ ЗНАЧЕНИЕ ВАКУУМА В ТОПЛИВНОЙ СИСТЕМЕ
Минимальное значение вакуума в топливной системе должно соответствовать приведенным ниже
значениям при температуре окружающего воздуха 20°C и выше.
Холостой ход: 0 кПа…-10,7 кПа (-80 мм рт.ст.)
Полностью открытая дроссельная заслонка: -10,7 кПа (-80 мм рт.ст.)…-20 кПа (-150 мм рт.ст.)
* Измерения вакуума в топливной системе следует производить по окончании периода обкатки под-
весного мотора.
Продолжительность периода обкатки мотора: 10 мото-часов
∧∧ 2-тактные карбюраторные модели:
используйте смесь масла с топливом в пропорции
1:25.
∧∧ 2-тактные модели с системами
электронного впрыска топлива:
при работающей системе впрыска масла используй-
те смесь масла с топливом в пропорции 1:50.
∧∧ Модели HPDI:
используйте чистое топливо (система впрыска масла
обеспечит необходимое количество масла)
∧∧ 4-тактные модели:
используйте чистое топливо.
Большие топливные фильтры, установленные на судне, могут привести к сильному разрежению в
топливной системе: (-20,0 кПа (-15 мм рт.ст.)) и ниже. Следуйте приведенным выше указаниям по
проверке уровня вакуума в топливной системе.
В случае снижения давления в топливной системе ниже (10,7 кПа (-80 мм рт.ст.)) при полностью от-
крытой дроссельной заслонке используйте прозрачный шланг для проверки отсутствия пузырьков
воздуха в топливопроводе.
8-5

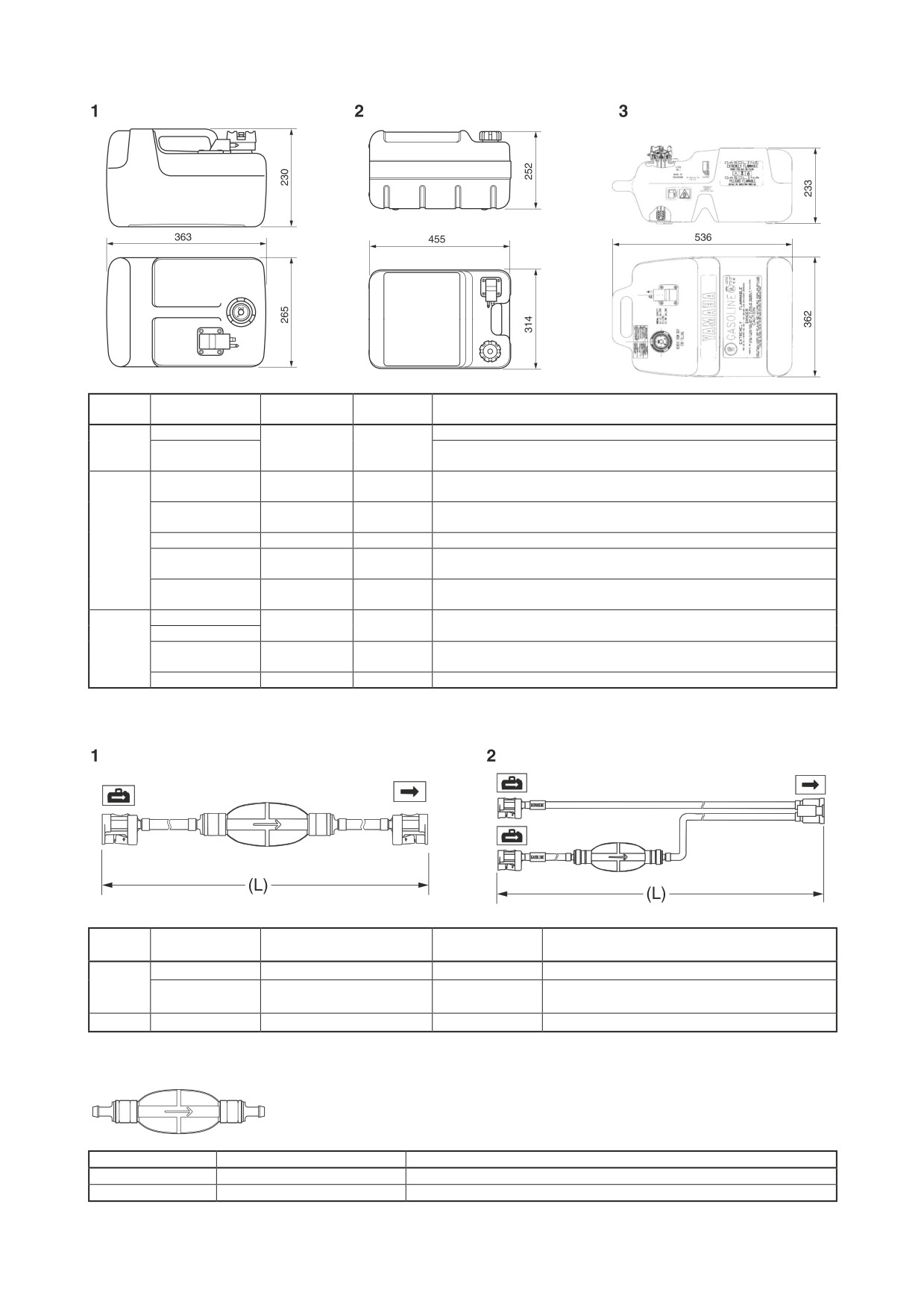

ПЕРЕНОСНЫЕ ТОПЛИВНЫЕ БАКИ (СТАНДАРТ)
мм
мм
мм
Каталожный
Емкость
Номер
Материал
Описание
номер
в литрах
6YL-24201-05
С указателем уровня топлива
1
12
Пластик
Соответствует директивам Управления по охране окружающей среды
6YL-F4201-05
США
Соответствует директивам Управления по охране окружающей среды
6YJ-24201-00
24
Пластик
США
С указателем уровня топлива, соответствует директивам Управления по
6YJ-24201-10
24
Пластик
охране окружающей среды США
2
6YJ-24201-40
24
Пластик
Для Японии, с меткой JCI
Для Канады, с меткой CSI. Соответствует директивам Управления по ох-
6YJ-24201-50
24
Пластик
ране окружающей среды США.
С табличкой и конструкцией горловины, предотвращающей использова-
6YJ-24201-80
24
Пластик
ние этилированного топлива
6YK-24201-03
25
Пластик
С указателем уровня топлива
6YK-F4201-02
3
С табличкой и конструкцией горловины, предотвращающей использова-
6YK-24201-10
25
Пластик
ние этилированного топлива
6YK-24201-21
25
Пластик
Для керосина
ТОПЛИВОПРОВОДЫ (СТАНДАРТ)
Каталожный
Внутренний диаметр шланга,
Номер
Длина, м
Примечания
номер
мм
6Y1-24306-55
6 мм
3 м
1
Соответствует директивам Управления по охране
6YK-24306-60
8 мм
3 м
окружающей среды США
2
6YK-24306-04
6 мм
3 м
Для моделей, работающих на керосине
ПЕРВИЧНЫЙ НАСОС (СТАНДАРТ)
Каталожный номер
Внутренний диаметр шланга, мм
Примечания
6YK-24360-60
8 мм
Соответствует директивам Управления по охране окружающей среды США
6YL-24360-51
6 мм
8-6

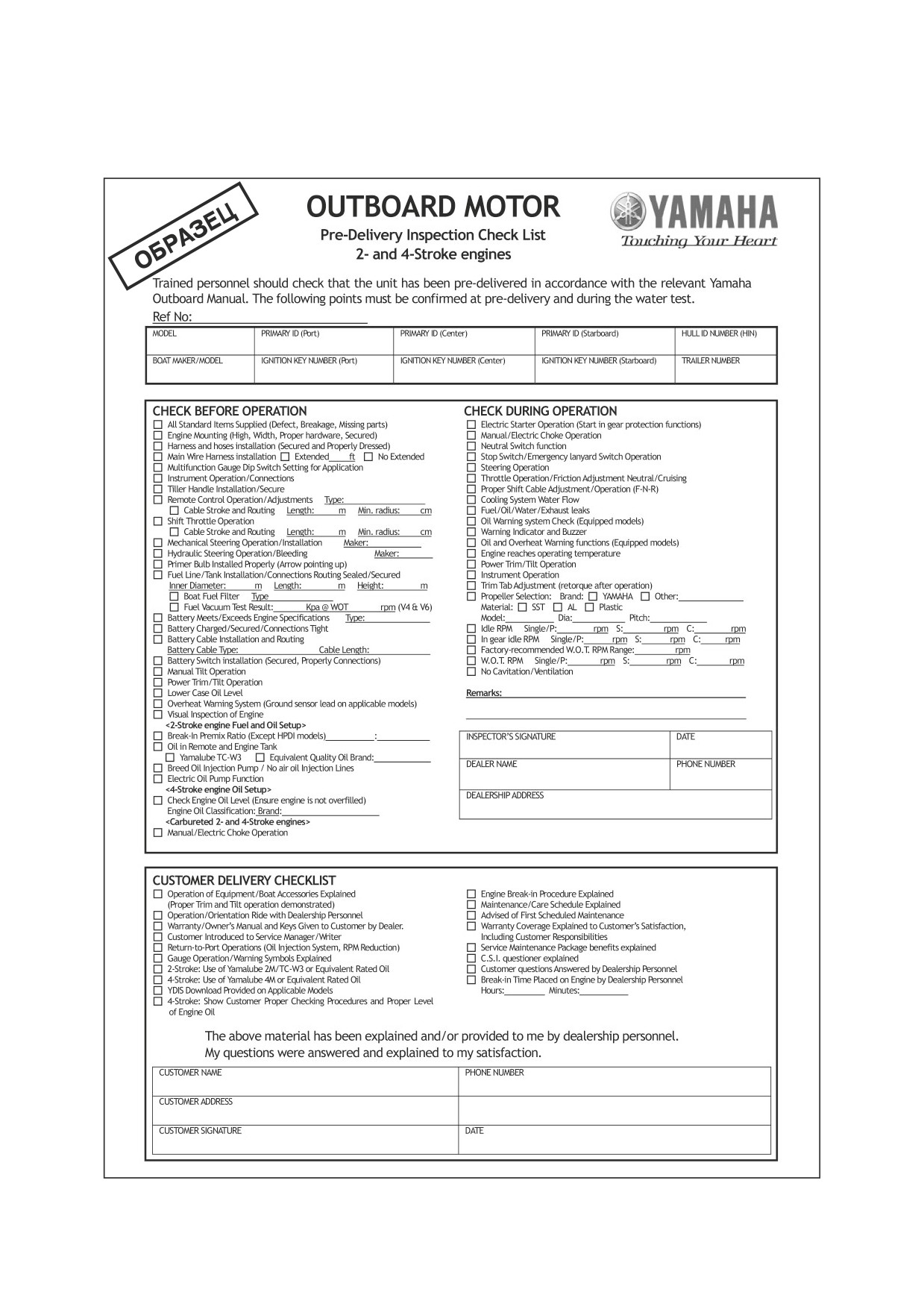

ПРЕДПРОДАЖНАЯ ПОДГОТОВКА
Перед началом эксплуатации выполните все пункты предпродажной подготовки подвесного мотора.
Заполните форму предпродажной подготовки.
Выполните испытания в соответствии с указаниями формы предпродажной подготовки.
8-7
СТАНДАРТНЫЕ КОМПЛЕКТЫ ОСНАСТКИ
Комплекты оснастки поставляются компаниям-дилерам Yamaha департаментом продаж судовых ус-
тановок корпорации Yamaha Motor Corporation.
Поэтому отдел запасных частей не контролирует поставку данных комплектов оснастки.
Комплекты оснастки могут различаться в зависимости от генерального представительства.
КОМПЛЕКТ ЦИФРОВОГО ТАХОМЕТРА
США, Канада: 40-300, F30-F250
Прочие страны: 40 (3-цил.)-300 с системой впрыска масла (кроме 250G и L250G), F30-F250
Каталожный номер: 6YR-W0035-E2
Каталожный
Коли-
Название
Примечания
номер
чество
Удлинитель электропроводки
6Y5-83653-20
1
7 м
Тахометр в сборе
6Y5-8350T-90
1
Включает инструкцию
Электропроводка
6Y5-83553-20
1
Длина 2,5 м, включает плавкий предохранитель 10 А
КОМПЛЕКТ ЦИФРОВОГО ТАХОМЕТРА И СПИДОМЕТРА
США, Канада: 40-300, F30-F250
Прочие страны: 40 (3-цил.)-300 с системой впрыска масла (кроме 250G и L250G), F30-F250
Каталожный номер: 6YR-W0035-F2
Каталожный
Коли-
Название
Примечания
номер
чество
Электропроводка
6Y5-83553-N0
1
Длина 2,5 м, включает плавкий предохранитель 10 А
Тахометр в сборе
6Y5-8350T-90
1
Включает инструкцию
Удлинитель электропроводки
6Y5-83653-30
1
8 м
Спидометр в сборе
6Y5-83570-S5
1
Включает инструкцию
Трубка Пито
6Y5-83557-10
1
8 м
Хомут
90465-11M10
2
Хомут
90465-13M18
10
Инструкция
61A-28107-A4
1
Австралия и Новая Зеландия: модели F50-F100 с впрыском топлива
Каталожный номер: 6YR-W0035-T0
Каталожный
Коли-
Название
Примечания
номер
чество
Электропроводка
6Y5-82117-00
1
30 см, черная
Тахометр в сборе
6Y5-8350T-90
1
Включает инструкцию
Электропроводка
6Y5-83553-M0
1
Длина 2,5 м + 2 плавких предохранителя 10 А
Трубка Пито
6Y5-83557-10
1
8 м
Спидометр в сборе
6Y5-83570-S5
1
Включает инструкцию
Удлинитель электропроводки
6Y5-83653-30
1
8 м
Хомут
90465-11M10
2
8-8
СТАНДАРТНЫЕ КОМПЛЕКТЫ ОСНАСТКИ
КОМПЛЕКТЫ ДЛЯ СДВОЕННОЙ УСТАНОВКИ
МОДЕЛИ L150-L300, LF115-LF250
Каталожный номер: 6YR-W0035-G3
Каталожный
Коли-
Название
Примечания
номер
чество
Электропроводка
6Y5-83553-20
1
Длина 2,5 м, включает плавкий предохранитель 10 А
Тахометр в сборе
6Y5-8350T-90
1
Включает инструкцию
Удлинитель электропроводки
6Y5-83653-40
1
9 м
Сдвоенный пульт дистанционного управления
704-48207-P1
1
Premium
10-штырьковая электропроводка
6K1-8258A-40
1
8 м
10-штырьковая электропроводка
61B-8258A-01
1
9,5 м
Хомут
90465-13M18
10
Сдвоенная панель управления
6K1-82570-08
1
С блоком управления DES
Винт
90149-05M05
4
25 мм
Гайка
95380-05600
4
Шайба
92990-05600
4
Пружинная шайба
92990-05100
4
Указатель топливной системы
6Y5-8350F-00
1
Включает инструкцию
Электропроводка
6Y5-83553-F1
1
8 м
Датчик расхода топлива
6Y5-85752-02
2
Винт
90158-06003
4
68 мм
Инструкция по установке
61B-28107-A4
1
8-9
СТАНДАРТНЫЕ КОМПЛЕКТЫ ОСНАСТКИ
ВЫНОСНЫЕ МАСЛЯНЫЕ БАКИ (ДЛЯ 2-ТАКТНЫХ МОДЕЛЕЙ)
Бак емкостью 10,5 л
Каталожный номер: 6YR-W0035-D0
Каталожный
Коли-
Название
Примечания
номер
чество
Выносной масляный бак в сборе
61A-21708-20
1
Кронштейн бака
6E5-21734-01
1
Демпфер
6E5-21746-00
2
Кронштейн
6E5-21798-01
1
Топливопровод в сборе
6YK-24307-42
1
Хомут
90450-10M07
1
Хомут
90465-11M10
1
Хомут
90465-13M11
1
Шайба
92990-06600
2
Гайка
95380-06600
1
Болт
97080-06100
1
Каталожный номер (для США и Канады): 6YR-W0035-94
Каталожный
Коли-
Название
Примечания
номер
чество
Выносной масляный бак в сборе
61A-21708-20
1
Кронштейн бака
6E5-21734-01
1
Демпфер
6E5-21746-00
2
Кронштейн
6E5-21798-01
1
Топливопровод в сборе
6YK-24307-50
1
Соответствует требованиям ABYC
Хомут
90450-10M07
1
Хомут
90465-11M10
1
Хомут
90465-13M11
1
Шайба
92990-06600
2
Гайка
95380-06600
1
Болт
97080-06100
1
8-10
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КВАДРАТНЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ США И КАНАДЫ
КОМПЛЕКТ ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР, СПИДОМЕТР/
УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6Y8-WE83S-10-00
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
6Y8-82521-51
Дополнительная шина данных, длина 3,6 м
1
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
2
серый
6Y8-82582-01
2-штырьковая заглушка, красная
1
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
3
Водонепроницаемая
6Y8-8350T-01
Тахометр квадратной формы
1
Прибор квадратной формы, совмещающий функции
6Y8-83500-01
1
спидометра и указателя топливной системы
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6Y8-2819U-00
Руководство по эксплуатации
1
6Y8-2819K-S1
Руководство по установке
1
6Y8-2819U-X0
Краткое руководство по эксплуатации
1
Ламинированная карточка
КОМПЛЕКТ 1 ДЛЯ СДВОЕННОЙ УСТАНОВКИ (2 ТАХОМЕТРА, СПИДОМЕТР, УКАЗАТЕЛЬ ТОП-
ЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6Y8-WE83S-20-00
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
6Y8-82553-01
Основная шина данных, 30 см
1
6Y8-82521-51
Дополнительная шина данных, длина 3,6 м
2
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
3
серый
6Y8-82582-01
2-штырьковая заглушка, красная
2
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
3
Водонепроницаемая
6Y8-8350T-01
Тахометр квадратной формы
2
6Y8-8350S-01
Спидометр квадратной формы
1
6Y8-8350F-01
Указатель топливной системы квадратной формы
1
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6Y8-82570-02
Сдвоенная панель управления
1
704-48207-P1
Сдвоенный пульт дистанционного управления, серия Premium
1
6K1-8258A-40
10-штырьковая электропроводка, 7,8 м
1
61B-8258A-01
10-штырьковая электропроводка, 9,8 м
1
6Y8-2819U-00
Руководство по эксплуатации
1
6Y8-2819K-S1
Руководство по установке
1
6Y8-2819U-X0
Краткое руководство по эксплуатации
1
Ламинированная карточка
8-11
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КВАДРАТНЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ США И КАНАДЫ
КОМПЛЕКТ 2 ДЛЯ СДВОЕННОЙ УСТАНОВКИ (2 ТАХОМЕТРА,
СПИДОМЕТР / УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6Y8-WE83S-30-00
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
6Y8-82521-51
Дополнительная шина данных, длина 3,5 м
2
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
2
серый
6Y8-82582-01
2-штырьковая заглушка, красная
1
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
1
Водонепроницаемая
6Y8-8350T-01
Тахометр квадратной формы
2
Прибор квадратной формы, совмещающий функции
6Y8-83500-01
1
спидометра и указателя топливной системы
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6Y8-82570-02
Сдвоенная панель управления
1
704-48207-P1
Сдвоенный пульт дистанционного управления, серия Premium
1
6K1-8258A-40
10-штырьковая электропроводка, 7,8 м
1
61B-8258A-01
10-штырьковая электропроводка, 9,8 м
1
6Y8-2819U-00
Руководство по эксплуатации
1
6Y8-2819K-S1
Руководство по установке
1
6Y8-2819U-X0
Краткое руководство по эксплуатации
1
Ламинированная карточка
КОМПЛЕКТ 1 ДЛЯ СТРОЕННОЙ УСТАНОВКИ (3 ТАХОМЕТРА, СПИДОМЕТР, УКАЗАТЕЛЬ
ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6Y8-WE83S-80-00
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
6Y8-82553-01
Основная шина данных, 30 см
1
6Y8-82521-51
Дополнительная шина данных, длина 3,6 м
3
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
3
серый
6Y8-82582-01
2-штырьковая заглушка, красная
2
Водонепроницаемая
6Y8-82582-11
2-штырьковая заглушка, белая
1
Водонепроницаемая
6Y8-8350T-01
Тахометр квадратной формы
3
6Y8-8350S-01
Спидометр квадратной формы
1
6Y8-8350F-01
Указатель топливной системы квадратной формы
1
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6X5-82570-01
Строенная панель управления
1
6X5-48207-00
Строенный пульт дистанционного управления, серия Premium
1
6K1-8258A-40
10-штырьковая электропроводка, 7,8 м
1
61B-8258A-01
10-штырьковая электропроводка, 9,8 м
2
6Y8-2819U-X0
Краткое руководство по эксплуатации
1
Ламинированная карточка
6Y8-2819U-00
Руководство по эксплуатации
1
8-12
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КВАДРАТНЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ США И КАНАДЫ
КОМПЛЕКТ 2 ДЛЯ СТРОЕННОЙ УСТАНОВКИ БЕЗ ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
(3 ТАХОМЕТРА, СПИДОМЕТР / УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6Y8-WE83S-90-00
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
6Y8-82553-01
Основная шина данных, 30 см
1
6Y8-82521-51
Дополнительная шина данных, длина 3,6 м
3
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
3
серый
6Y8-82582-01
2-штырьковая заглушка, красная
2
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
1
Водонепроницаемая
6Y8-8350T-01
Тахометр квадратной формы
3
6Y8-8350S-01
Спидометр квадратной формы
1
6Y8-8350F-01
Указатель топливной системы квадратной формы
1
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6X5-82570-01
Строенная панель управления
1
6K1-8258A-40
10-штырьковая электропроводка, 7,8 м
1
61B-8258A-01
10-штырьковая электропроводка, 9,8 м
2
6Y8-2819U-X0
Краткое руководство по эксплуатации
1
Ламинированная карточка
6Y8-2819U-00
Руководство по эксплуатации
1
КОМПЛЕКТ КРУГЛЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ США И КАНАДЫ
КОМПЛЕКТ ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР)
Каталожный номер: 6Y8-WE83R-60-00
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-82521-51
Дополнительная шина данных, длина 3,6 м
1
6Y8-81920-11
Одинарный концентратор данных
1
С нагрузочным сопротивлением
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6Y8-82521-11
Дополнительная шина данных, 60 см
1
6Y8-8350T-11
Тахометр круглой формы
1
6Y8-82582-11
4-штырьковая заглушка, белая
2
Водонепроницаемая
6Y8-2819V-00
Руководство по эксплуатации
1
6Y8-2819K-R1
Краткое руководство по установке
1
6Y8-2819V-X0
Краткое руководство по эксплуатации
1
Ламинированная карточка
8-13
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КРУГЛЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ США И КАНАДЫ
КОМПЛЕКТ 2 ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР, СПИДОМЕТР/УКАЗАТЕЛЬ ТОПЛИВ-
НОЙ СИСТЕМЫ)
Каталожный номер: 6Y8-WE83S-40-00
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
6Y8-82521-51
Дополнительная шина данных, длина 3,6 м
1
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
2
серый
6Y8-82582-01
2-штырьковая заглушка, красная
1
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
3
Водонепроницаемая
6Y8-8350T-11
Тахометр круглой формы
1
Прибор круглой формы, совмещающий функции спидометра и
6Y8-83500-11
1
указателя топливной системы
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6Y8-2819V-00
Руководство по эксплуатации
1
6Y8-2819K-R1
Краткое руководство по установке
1
6Y8-2819V-X0
Краткое руководство по эксплуатации
1
Ламинированная карточка
КОМПЛЕКТ ДЛЯ СДВОЕННОЙ УСТАНОВКИ (2 ТАХОМЕТРА, СПИДОМЕТР / УКАЗАТЕЛЬ
ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6Y8-WE83S-50-00
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
6Y8-82521-51
Дополнительная шина данных, длина 3,6 м
2
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
2
серый
6Y8-82582-01
2-штырьковая заглушка, красная
1
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
1
Водонепроницаемая
6Y8-8350T-11
Тахометр круглой формы
2
Прибор круглой формы, совмещающий функции спидометра и
6Y8-83500-11
1
указателя топливной системы
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6Y8-82570-02
Сдвоенная панель управления
1
704-48207-P1
Сдвоенный пульт дистанционного управления, серия Premium
1
6K1-8258A-40
10-штырьковая электропроводка, 7,8 м
1
61B-8258A-01
10-штырьковая электропроводка, 9,8 м
1
6Y8-2819V-00
Руководство по эксплуатации
1
6Y8-2819K-R1
Краткое руководство по установке
1
6Y8-2819V-X0
Краткое руководство по эксплуатации
1
Ламинированная карточка
8-14
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КВАДРАТНЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ ЕВРОПЫ
КОМПЛЕКТ ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР, СПИДОМЕТР/УКАЗАТЕЛЬ ТОПЛИВ-
НОЙ СИСТЕМЫ)
Каталожный номер: 6YR-W0035-N4
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
6Y8-81920-01
Общая панель передачи данных
1
С нагрузочным сопротивлением, цвет серый
6Y8-81920-11
Одинарный концентратор данных
1
С нагрузочным сопротивлением
6Y8-82521-11
Дополнительная шина передачи данных, длина 60 см
2
6Y8-82521-31
Дополнительная шина передачи данных, длина 1,8 м
1
6Y8-82553-21
Основная шина передачи данных, 6,1 м
1
6Y8-82582-11
4-штырьковая заглушка, белая
1
Водонепроницаемая
Прибор квадратной формы, совмещающий функции спидомет-
6Y8-83500-01
1
ра и указателя топливной системы
6Y8-8350T-01
Тахометр квадратной формы
1
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-2819U-X0
Краткое руководство по эксплуатации
1
6Y8-2819K-S1
Краткое руководство по установке
1
6Y8-2819U-70
Руководство по эксплуатации 1
1
6Y8-2819U-80
Руководство по эксплуатации 2
1
КОМПЛЕКТ ДЛЯ ОДИНАРНОЙ УСТАНОВКИ без транцевой электропроводки
(ТАХОМЕТР, СПИДОМЕТР/УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6Y8-W0035-20
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-82521-11
Дополнительная шина передачи данных, длина 60 см
2
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-82582-11
4-штырьковая заглушка, белая
1
Водонепроницаемая
6Y8-8350T-01
Тахометр квадратной формы
1
Прибор квадратной формы, совмещающий функции спидо-
6Y8-83500-01
1
метра и указателя топливной системы
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6Y8-2819U-70
Руководство по эксплуатации 1
1
6Y8-2819U-80
Руководство по эксплуатации 2
1
6Y8-2819K-S1
Краткое руководство по установке
1
6Y8-2819U-X0
Краткое руководство по эксплуатации
1
8-15
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КВАДРАТНЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ ЕВРОПЫ
КОМПЛЕКТ ДЛЯ СДВОЕННОЙ УСТАНОВКИ (2 ТАХОМЕТРА, СПИДОМЕТР,
УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6YR-W0035-P4
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
61B-8258A-01
10-штырьковая электропроводка, 9,8 м
1
6K1-8258A-40
10-штырьковая электропроводка, 7,8 м
1
С нагрузочным сопротивлением,
цвет
6Y8-81920-01
Общая панель передачи данных
3
серый
6Y8-82521-11
Дополнительная шина передачи данных, длина 60 см
4
6Y8-82521-31
Дополнительная шина передачи данных, длина 1,8 м
1
6Y8-82521-41
Дополнительная шина передачи данных, длина 2,7 м
1
6Y8-82553-01
Основная шина передачи данных, 30 см
1
6Y8-82553-31
Основная шина передачи данных, 7,5 м
1
6Y8-82582-01
2-штырьковая заглушка, красная
2
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
3
Водонепроницаемая
6Y8-8350F-01
Указатель топливной системы квадратной формы
1
6Y8-8350S-01
Спидометр квадратной формы
1
6Y8-8350T-01
Тахометр квадратной формы
2
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
Сдвоенный нактоузный пульт дистанционного управления, се-
704-48207-P1
1
рия Premium
6Y8-82570-02
Сдвоенная панель управления
1
90149-05M05
Винт, 25 мм
4
95380-05600
Гайка
4
92990-05600
Шайба
4
92990-05100
Пружинная шайба
4
6Y8-2819U-X0
Краткое руководство по эксплуатации
1
6Y8-2819K-S1
Краткое руководство по установке
1
6Y8-2819U-70
Руководство по эксплуатации 1
1
6Y8-2819U-80
Руководство по эксплуатации 2
1
8-16
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КВАДРАТНЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ ЕВРОПЫ
КОМПЛЕКТ ДЛЯ СДВОЕННОЙ УСТАНОВКИ без транцевой электропроводки
(2 ТАХОМЕТРА, СПИДОМЕТР / УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6Y8-W0035-30
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-82553-01
Основная шина передачи данных, 30 см
1
6Y8-82521-11
Дополнительная шина передачи данных, длина 60 см
4
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
2
серый
6Y8-82582-01
2-штырьковая заглушка, красная
1
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
2
Водонепроницаемая
6Y8-8350T-01
Тахометр квадратной формы
2
6Y8-8350S-01
Спидометр квадратной формы
1
6Y8-8350F-01
Указатель топливной системы квадратной формы
1
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-83553-01
Силовая электропроводка, длина 2,4 м
1
С плавким предохранителем 10 А
6Y8-2819U-70
Руководство по эксплуатации 1
1
6Y8-2819U-80
Руководство по эксплуатации 2
1
6Y8-2819K-S1
Краткое руководство по установке
1
6Y8-2819U-X0
Краткое руководство по эксплуатации
1
8-17
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КВАДРАТНЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ ЕВРОПЫ
КОМПЛЕКТ ДЛЯ МОДЕЛИ F350 С ОДИНАРНОЙ УСТАНОВКОЙ (ТАХОМЕТР,
СПИДОМЕТР / УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6X6-W0035-01
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-8350T-01
Тахометр
1
Квадратной формы
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
Прибор, совмещающий функции спидометра и указателя
6Y8-83500-01
1
Квадратной формы
топливной системы
6Y8-81920-01
Общая панель передачи данных
1
6Y8-85371-01
Нагрузочное сопротивление
1
Серый цвет, 6 штырьковое
6Y8-82521-11
Дополнительная шина данных, 60 см
2
6Y8-82521-31
Дополнительная шина данных, 1,8 м
1
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
6R5-82570-05
Панель управления
1
Одинарная
6X6-8258A-30
Электропроводка, 10 м
1
6X6-2819K-S1
Краткое руководство по установке
1
6Y8-2819U-X0
Краткое руководство по подбору
1
КОМПЛЕКТ ДЛЯ МОДЕЛИ F350 СО СДВОЕННОЙ УСТАНОВКОЙ (2 ТАХОМЕТРА, СПИДОМЕТР,
УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6X6-W0035-10
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-8350T-01
Тахометр
2
Квадратной формы
6Y8-8350S-01
Спидометр
1
Квадратной формы
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-8350F-01
Указатель топливной системы
1
Квадратной формы
6Y8-81920-01
Общая панель передачи данных
2
6Y8-82553-01
Основная шина данных, 30 см
1
6Y8-82521-11
Дополнительная шина данных, 60 см
4
6Y8-82521-31
Дополнительная шина данных, 1,8 м
2
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
6Y8-82582-01
2-штырьковая заглушка, красная
1
Водонепроницаемая
6Y8-82570-02
Панель управления
1
Сдвоенная
6X6-8258A-40
Электропроводка, 12 м
1
6X6-2819K-S1
Краткое руководство по установке
1
6Y8-2819U-X0
Краткое руководство по подбору
1
8-18
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КРУГЛЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ЕВРОПЫ
КОМПЛЕКТ 1 ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР)
Каталожный номер: 6YR-W0035-Y1
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-82521-41
Дополнительная шина передачи данных, 2,7 м
1
6Y8-82553-21
Основная шина передачи данных, 6 м
1
6Y8-81920-11
Одинарный концентратор данных
1
С нагрузочным сопротивлением
6Y8-82521-11
Дополнительная шина передачи данных, 60 см
1
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-82582-11
4-штырьковая заглушка
2
Водонепроницаемая
6Y8-8350T-11
Тахометр (круглой формы)
1
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
КОМПЛЕКТ 1 (ТАХОМЕТР) ДЛЯ ОДИНАРНОЙ УСТАНОВКИ без транцевой электропроводки
Каталожный номер: 6Y8-W0035-00
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-82521-11
Дополнительная шина данных, 60 см
1
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-82582-11
4-штырьковая заглушка, белая
2
Водонепроницаемая
6Y8-8350T-11
Тахометр (круглой формы)
1
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
8-19
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КРУГЛЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ЕВРОПЫ
КОМПЛЕКТ 2 ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР, СПИДОМЕТР/УКАЗАТЕЛЬ
ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6YR-W0035-M6
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-81920-11
Одинарный концентратор данных
1
С нагрузочным сопротивлением
6Y8-82521-11
Дополнительная шина данных, 60 см
2
6Y8-82521-31
Дополнительная шина данных, 1,8 м
1
6Y8-82553-21
Основная шина данных, 6,1 м
1
6Y8-82582-11
4-штырьковая заглушка, белая
1
Водонепроницаемая
Прибор круглой формы, совмещающий функции спидометра и
6Y8-83500-11
1
указателя топливной системы
6Y8-8350T-11
Тахометр круглой формы
1
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-2819U-X0
Краткое руководство по эксплуатации
1
6Y8-2819K-R1
Краткое руководство по установке
1
КОМПЛЕКТ 2 ДЛЯ ОДИНАРНОЙ УСТАНОВКИ без транцевой электропроводки
(ТАХОМЕТР, СПИДОМЕТР/УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6Y8-W0035-10
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-82521-11
Дополнительная шина данных, 60 см
2
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-82582-11
4-штырьковая заглушка, белая
1
Водонепроницаемая
6Y8-8350T-11
Тахометр круглой формы
1
Прибор круглой формы, совмещающий функции спидометра и
6Y8-83500-11
1
указателя топливной системы
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
6Y8-2819K-R1
Краткое руководство по установке
1
6Y8-2819V-X0
Краткое руководство по эксплуатации
1
8-20
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
ТРАНЦЕВЫЙ КОМПЛЕКТ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ ЕВРОПЫ
КОМПЛЕКТ 1 ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (РАЗЪЕМ С ДОПОЛНИТЕЛЬНЫМ
СОПРОТИВЛЕНИЕМ)
Каталожный номер: 6Y8-W0035-40
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-82521-31
Дополнительная шина данных, 1,8 и
1
6Y8-81920-11
Разъем с дополнительным сопротивлением
1
С нагрузочным сопротивлением
КОМПЛЕКТ 2 ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ОБЩАЯ ПАНЕЛЬ ПЕРЕДАЧИ ДАННЫХ)
Каталожный номер: 6Y8-W0035-50
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-82521-41
Дополнительная шина данных, 2,7 м
1
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-82582-11
4-штырьковая заглушка, белая
2
Водонепроницаемая
6Y8-82582-01
2-штырьковая заглушка, красная
1
Водонепроницаемая
КОМПЛЕКТ 1 ДЛЯ СДВОЕННОЙ УСТАНОВКИ (ОБЩАЯ ПАНЕЛЬ ПЕРЕДАЧИ ДАННЫХ)
Каталожный номер: 6Y8-W0035-60
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-82521-41
Основная шина данных, 2,7 м
1
6Y8-82521-31
Дополнительная шина данных, 1,8 м
1
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-82582-01
2-штырьковая заглушка, красная
1
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
2
Водонепроницаемая
КОМПЛЕКТ 2 ДЛЯ СДВОЕННОЙ УСТАНОВКИ (ОБЩАЯ ПАНЕЛЬ ПЕРЕДАЧИ ДАННЫХ)
Каталожный номер: 6Y8-W0035-70
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-82521-51
Основная шина данных, 3,6 м
1
6Y8-82521-41
Дополнительная шина данных, 2,7 м
1
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-82582-01
2-штырьковая заглушка, красная
1
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
2
Водонепроницаемая
8-21
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КВАДРАТНЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ
СТРАН АВСТРАЛИИ И НОВОЙ ЗЕЛАНДИИ
КОМПЛЕКТ ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР, СПИДОМЕТР, УКАЗАТЕЛЬ
ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6YR-W0035-R4
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-81920-11
Разъем с дополнительным сопротивлением
1
С нагрузочным сопротивлением
6Y8-82521-11
Дополнительная шина данных, 60 см
3
6Y8-82521-51
Дополнительная шина данных, 3,6 м
1
6Y8-82553-31
Основная шина данных, 7,5 м
1
6Y8-8350F-01
Указатель топливной системы квадратной формы
1
6Y8-8350S-01
Спидометр квадратной формы
1
6Y8-8350T-01
Тахометр квадратной формы
1
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
КОМПЛЕКТ ДЛЯ СДВОЕННОЙ УСТАНОВКИ (ТАХОМЕТР)
Каталожный номер: 6YR-W0035-S1
Необходим комплект для одинарной установки.
Каталожный
Коли-
Название
Примечания
номер
чество
61B-8258A-01
10-штырьковая электропроводка, 9,8 м
1
6K1-8258A-40
10-штырьковая электропроводка, 7,8 м
1
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
2
серый
6Y8-82521-11
Дополнительная шина данных, 60 см
1
6Y8-82521-51
Дополнительная шина данных, 3,6 м
1
6Y8-82553-01
Основная шина данных, 30 см
1
6Y8-82582-01
2-штырьковая заглушка, красная
2
Водонепроницаемая
6Y8-82582-11
4-штырьковая заглушка, белая
3
Водонепроницаемая
6Y8-8350T-01
Тахометр квадратной формы
1
704-48207-P1
Сдвоенный пульт дистанционного управления, серия Premium
1
6Y8-82570-02
Сдвоенная панель управления
1
90149-05M05
Винт, 25 мм
4
92990-05100
Пружинная шайба
4
92990-05600
Шайба
4
95380-05600
Гайка
4
8-22
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КВАДРАТНЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ
ДЛЯ ЯПОНИИ
КОМПЛЕКТ ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР)
Каталожный номер: 6YR-W0035-U0
Каталожный
Коли-
Название
Примечания
номер
чество
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-81920-11
Разъем с дополнительным сопротивлением
1
С нагрузочным сопротивлением
6Y8-82521-21
Дополнительная шина данных, 90 см
1
6Y8-82521-41
Дополнительная шина данных, 2,7 м
1
6Y8-82553-21
Основная шина данных, 6,1 м
1
6Y8-82582-11
4-штырьковая заглушка, белая
2
Водонепроницаемая
6Y8-8350T-01
Тахометр квадратной формы
1
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
6Y8-2819U-01
Руководство по эксплуатации
1
6Y8-2819K-S1
Краткое руководство по установке
1
КОМПЛЕКТ 2 ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР, СПИДОМЕТР/УКАЗАТЕЛЬ
ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6YR-W0035-V3
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-81920-11
Разъем с дополнительным сопротивлением
1
С нагрузочным сопротивлением
6Y8-82521-21
Дополнительная шина данных, 90 см
2
6Y8-82521-51
Дополнительная шина данных, 3,6 м
1
6Y8-82553-31
Основная шина данных, 7,5 м
1
6Y8-82582-11
4-штырьковая заглушка, белая
1
Водонепроницаемая
Прибор квадратной формы, совмещающий функции
6Y8-83500-01
1
спидометра и указателя топливной системы
6Y8-8350T-01
Тахометр квадратной формы
1
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-2819U-01
Руководство по эксплуатации
1
6Y8-2819K-S1
Краткое руководство по установке
1
КОМПЛЕКТ ДЛЯ ОДИНАРНОЙ УСТАНОВКИ МОДЕЛЕЙ F350/F300 (ТАХОМЕТР, СПИДОМЕТР/
УКАЗАТЕЛЬ ТОПЛИВНОЙ СИСТЕМЫ)
Каталожный номер: 6X6-W0035-20
Каталожный
Коли-
Название
Примечания
номер
чество
6Y8-8350T-01
Тахометр
1
Квадратной формы
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
Прибор, совмещающий функции спидометра и указателя
6Y8-83500-01
1
Квадратной формы
топливной системы
6Y8-81920-01
Общая панель передачи данных
1
6Y8-85371-01
Нагрузочное сопротивление
1
Серый цвет, 6 штырьковое
6Y8-82521-21
Дополнительная шина данных, 90 см
2
6Y8-82521-31
Дополнительная шина данных, 1,8 м
1
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
6R5-82570-05
Панель управления
1
Одинарная
6X6-8258A-30
Электропроводка, 10 м
1
16-штырьковая
6Y8-2819U-01
Руководство по эксплуатации
1
На японском языке
8-23
КОМПЛЕКТЫ ПРИБОРОВ, СОВМЕСТИМЫХ С ШИНОЙ ПЕРЕДАЧИ ДАННЫХ
КОМПЛЕКТ КРУГЛЫХ ПРИБОРОВ ДЛЯ МОДЕЛЕЙ, ПРЕДНАЗНАЧЕННЫХ ДЛЯ
ЯПОНИИ
КОМПЛЕКТ 1 ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР)
Каталожный номер: 6YR-W0035-W0
Каталожный
Коли-
Название
Примечания
номер
чество
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-81920-11
Разъем с дополнительным сопротивлением
1
С нагрузочным сопротивлением
6Y8-82521-21
Дополнительная шина данных, 90 см
1
6Y8-82521-41
Дополнительная шина данных, 2,7 м
1
6Y8-82553-21
Основная шина данных, 6,1 м
1
6Y8-82582-11
4-штырьковая заглушка, белая
2
Водонепроницаемая
6Y8-8350T-11
Тахометр круглой формы
1
6Y8-83553-01
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
6Y8-2819V-01
Руководство по эксплуатации
1
6Y8-2819K-R1
Краткое руководство по установке
1
КОМПЛЕКТ 2 ДЛЯ ОДИНАРНОЙ УСТАНОВКИ (ТАХОМЕТР, СПИДОМЕТР/УКАЗАТЕЛЬ ТОПЛИВ-
НОЙ СИСТЕМЫ)
Каталожный номер: 6YR-W0035-X3
Каталожный
Коли-
Название
Примечания
номер
чество
60V-8A4L1-11
Комплект датчика скорости
1
Смотрите состав комплекта
С нагрузочным сопротивлением, цвет
6Y8-81920-01
Общая панель передачи данных
1
серый
6Y8-81920-11
Разъем с дополнительным сопротивлением
1
С нагрузочным сопротивлением
6Y8-82521-21
Дополнительная шина данных, 90 см
2
6Y8-82521-51
Дополнительная шина данных, 3,6 м
1
6Y8-82553-31
Основная шина данных, 7,5 м
1
6Y8-82582-11
4-штырьковая заглушка, белая
1
Водонепроницаемая
Прибор круглой формы, совмещающий функции
6Y8-83500-11
1
спидометра и указателя топливной системы
6Y8-8350T-11
Тахометр круглой формы
1
6Y8-83553-0 1
Силовая электропроводка, 2,4 м
1
С плавким предохранителем 10 А
6Y8-8356N-01
Электропроводка топливного бака и приемника GPS
1
6Y8-2819V-01
Руководство по эксплуатации
1
6Y8-2819K-R1
Краткое руководство по установке
1
8-24
НАЧАЛЬНЫЕ СЕРИЙНЫЕ НОМЕРА ПОДВЕСНЫХ МОТОРОВ
2010 ГОДА ВЫПУСКА
2-ТАКТНЫЕ МОДЕЛИ
Название модели
Код
Пре-
Начальный серий-
моде-
Примечания
Все страны
США
Канада
фикс
ный номер
ли
2CMH
6F8
6F8K
1041499
3AMH
6L5
6L5K
1021761
4ACMH
6E0
6E0K
1014151
5CMH
6E3
6E3K
1057731
5CSMH
6E4
6CMH
6MHH
6M8
6M8
1012625
Производится во Франции
E8DMH
677
677K
1011894
EK8DMH
680
680K
1007988
8CMH
8MH
8MHH
6N0
6N0
1032216
Производится во Франции
9.9FMH
9.9MH
9.9MHH
63V
682K
1047209
E9.9DMH
6B3
6B3K
1009110
EK9.9DMH
6B7
6B7K
1005139
Для Индии
EK9.9JMH
6B9
6B9K
1002918
Для Шри-Ланки
Производится в Бразилии и для
15FMHS
65D
65D
1051251
Бразилии
15FMH
15MH
15MHH
63W
684K
1080312
E15DMH
6B4
6B4K
1107753
EK15DMH
6B8
6B8K
1003651
EK15PMH
6C0
6C0K
1004685
Для Шри-Ланки
20DMH
20MHH
20DMHO
6L3
6L3K
1009802
Для ЕС
20DWO
Для Финляндии
25BWH
69R
Для Японии
61RK
1040740
E25BMH
69P
EK25BMH
69T
62CK
1003532
Производится в Бразилии и для
25BMHS
69U
69U
1008726
Бразилии
Для Австралии и Новой Зелан-
25XMH
69X
69XK
1000835
дии
25NMH
25MH
25MHH
25NMHO
Для ЕС
25NW
25ER
Для США
6L2
6L2K
1045780
Для Австралии и Новой Зелан-
25NWC
дии
25NWH
25EH
EK25CMH
6S6
6S6K
1000456
Для Шри-Ланки
30HWH
69S
61TK
1047622
E30HMH
60B
30DE
Для ЮАР
30DEO
Для ЕС
30DETO
6J8
6J8K
1010531
30DMH
30DMHO
Для ЕС
40XMH
40XW
40XWT
E40XMH
66T
66TK
1090141
E40XW
E40XWH
E40XWT
Производится в Бразилии и для
40XMHS
Бразилии
67T
67T
1102926
Производится в Бразилии и для
40XWS
Бразилии
8-25
НАЧАЛЬНЫЕ СЕРИЙНЫЕ НОМЕРА ПОДВЕСНЫХ МОТОРОВ
2010 ГОДА ВЫПУСКА
2-ТАКТНЫЕ МОДЕЛИ
Название модели
Код
Пре-
Начальный серий-
моде-
Примечания
Все страны
США
Канада
фикс
ный номер
ли
40YETO
68P
68PK
1001432
Для Италии
EK40GMH
6F5
6F5K
1016918
E40GMH
6F6
6F6K
1062437
E40GWH
40VEO
63C
40VETO
63D
Для Австралии и Новой Зелан-
40VMHD
63B
6H4K
1017468
дии
40VMHO
Для ЕС
Для Австралии и Новой Зелан-
40VWHTO
63D
дии
EK40JMH
6H9
6H9K
1004548
E40JMH
E40JW
6J4
6J4K
1025161
E40JWH
E48CMH
696
670K
1010349
50HETO
50TR
62X
Для Австралии и Новой Зелан-
50HMHD
62W
дии
50HMHO
63G
6H5K
1029043
50HWHD
62X
Для Австралии и Новой Зелан-
50HWHTO
дии
55DEHD
63S
63S
1001847
55BED
697
55BET
663K
1007953
E55CMH
6A3
E60JMHD
64S
64S
1000517
60FED
60FEDO
Для ЮАР
6H2
6H2K
1011017
60FET
60FETO
E60HMHD
E60HWD
69D
6K5K
1023249
E60HWHD
E65AMHD
65S
65S
1000587
70BETO
70TR
6H3
6H3K
1014260
75AED
75AEHD
692
75AET
692
1045958
75CETO
67P
Для ЕС
E75BMHD
692
85AED
85AEHD
688
688
1024911
85AET
90AETO
90TR
90TRH
6H1
6H1
1044835
115BET
6E5
115CETO
115TR
6N6
E115AE
6E5
1026583
E115AET
61U
E115AMH
E115AWH
8-26
НАЧАЛЬНЫЕ СЕРИЙНЫЕ НОМЕРА ПОДВЕСНЫХ МОТОРОВ
2010 ГОДА ВЫПУСКА
2-ТАКТНЫЕ МОДЕЛИ
Название модели
Код
Пре-
Начальный серий-
Примечания
Все страны
США
Канада
моде-
фикс
ный номер
ли
130BETO
6N7
6L1
1004811
140BET
6F3
6F3
1001785
150AET
6G4
6G4
1021979
150FETO
150TR
64C
Z150PETO
68H
150GETO
V150TR
64K
6J9
1014681
Для США
Z150QETO
VZ150TR
VZ150TRH
68J
Кроме Японии
Z150QETO
68J
68J
1000025
Для Японии
L150AET
6K0
6K0
1001278
Z175HETO
VZ175TR
VZ175TRH
68M
62H
1002003
Для США и Канады
Z175HETO
68M
68M
1000046
Для Японии
175DETO
65D
6G5
1001216
Для Австралии и Новой Зелан-
дии
Z175GETO
68L
Для Австралии и Новой Зелан-
дии
Z200PETO
60F
60F
1002161
200GETO
64M
61H
1000541
Для ЮАР
200AET
60H
6G6
1041329
200FETO
64E
Z200NETO
Z200TR
68F
L200AET
60J
6K1
1007817
L200FETO
64H
LZ200NETO
LZ200TR
68G
Z200RETO
VZ200RTR
6P5
6P5
1004588
Для США
Z225HETO
VZ225HTR
60Y
60Y
1007034
Для США
225DET
64F
6K7
1000740
Z250FETO
VZ250FTR
60X
60X
1007056
Для США
250GETO
6S3
6S3
1002478
L250GETO
6S4
6S4
1001754
Z300BETO
VZ300BTR
6C9
6C9
1001417
Для США
8-27
НАЧАЛЬНЫЕ СЕРИЙНЫЕ НОМЕРА ПОДВЕСНЫХ МОТОРОВ
2010 ГОДА ВЫПУСКА
4-ТАКТНЫЕ МОДЕЛИ
Название модели
Код
Пре-
Начальный
моде-
Примечания
Все страны
США
Канада
фикс
серийный номер
ли
Производятся во Франции, для
F2AMH
6S7
6S7
1003550
Японии
F2.5AMH
F2.5MH
F2.5MH
69M
69M
1058931
Производятся во Франции
F4AMH
68D
68D
1103888
Производятся во Франции
F6AMH
F6MH
Производятся во Франции
60N
60N
1014510
Производятся во Франции, для
F6AWH
Японии
F8CMH
F8CMH
F8MH
Производятся во Франции
60R
60R
1024441
Производятся во Франции, для
F8CWH
Японии
FT8DE
T8E
Производятся во Франции
Производятся во Франции, для
FT8DEHP
T8DPH
T8PH
США и Канады
FT8DEP
T8DPR
T8P
60S
60S
1024995
Производятся во Франции
FT8DMH
T8MH
Производятся во Франции
Производятся во Франции, для
FT8DWH
T8DEH
США
F9.9FE
F9.9FER
F9.9FEH
F9.9EH
Для Канады
6AU
6AUK
1012427
F9.9FMH
F9.9FMH
F9.9MH
F9.9FWH
Для Японии
F9.9GEHP
T9.9GPH
T9.9PH
Для США и Канады
FT9.9GE
T9.9E
FT9.9GEP
T9.9GPR
T9.9P
6AV
6AVK
1006365
Для США и Канады
FT9.9GMH
T9.9MH
FT9.9GWH
T9.9GEH
T9.9EH
F9.9HMH
6CA
6CAK
1000685
Для Норвегии
F15CE
Для ЕС
F15CEH
F15CEH
F15EH
F15CEHP
F15CPH
6AG
6AGK
1016979
F15CEP
Для ЕС
F15CMH
F15CMH
F15MH
F15CWH
Для Японии
F20BE
F20ER
F20BEH
F20EH
F20EH
F20BEHP
F20PH
F20PH
6AH
6AHK
1023509
F20BEP
F20PR
F20P
F20BMH
F20MH
F20MH
F20BWH
Для Японии
Производится в Бразилии и для
F20BMHS
6BY
6BY
1000276
Бразилии
F20CMH
6AJ
6AJK
1000751
F25DMH
F25MHA
F25MHA
Кроме # (*1)
F25DEH
F25EHA
F25EHA
F25DWH
Для Японии
6BP
6BPK
1000001
F25DEHT
F25DE
F25EA
F25DET
F25A
F25A
FT25FET
T25A
T25A
6BL
6BLK
1000001
Кроме #1000139 - #1000208
(*1)
#1000181 - #1000186
#1000806 - #1000863
#1001323 - #1001334
#1001587 - #1001594
#1000300 - #1000327
#1000882 - #1000920
#1001343 - #1001388
#1001612 - #1001630
#1000437 - #1000444
#1000939 - #1000949
#1001453 - #1001488
#1000616 - #1000617
#1001248 - #1001256
#1001522 - #1001547
#1000666 - #1000705
#1001293 - #1001295
#1001567 - #1001583
8-28
НАЧАЛЬНЫЕ СЕРИЙНЫЕ НОМЕРА ПОДВЕСНЫХ МОТОРОВ
2010 ГОДА ВЫПУСКА
4-ТАКТНЫЕ МОДЕЛИ
Название модели
Код
Пре-
Начальный
моде-
Примечания
Все страны
США
Канада
фикс
серийный номер
ли
F30BEHD
F30EHA
6BT
6BT
1000819
F30BEHT
F30BET
F30A
F40DET
6AK
6AK
1006455
Для ЕС
F40FED
F40EA
F40EA
6BG
6BG
1005013
F40FEHD
F40EHA
F40EHA
F40FEHT
F40FET
F40A
F40A
F50DET
60A
60A
1001388
FT50CED
61S
64J
1009462
FT50CEHD
FT50CET
F50FED
6C1
6C1
1030972
Для ЕС
F50FEHD
F50FEHT
F50H
F50FET
F50TR
F50
FT50GET
T50TR
T50
6C2
6C2
1008760
F60CEHT
F60H
6C5
6C5
1038579
F60CET
F60TR
F60
FT60DET
T60TR
T60
6C6
6C6
1013739
F75BET
F75TR
F75
6D6
62P
1012782
F75CED
6BC
6BC
1001244
F75CEHD
F80BET
6D7
6D7
1010597
F80CED
6CK
6CK
1000026
Для ЕС
F90BET
F90TR
F90
6D8
61P
1038864
F95AET
6S0
6S0
1000643
Для Японии
F100BED
60C
60C
1005064
F100BEHD
F100BET
F100DET
6D9
6D9
1014011
F115AET
F115TR
F115
68V
68V
1105177
FL115AET
LF115TR
LF115
68W
68W
1004468
F150AET
F150TR
F150
63P
63P
1089159
FL150AET
LF150TR
LF150
64P
64P
1011871
F150BET
6BM
6BM
1000470
FL150BET
6BN
6BN
1000038
F200AET
F200TR
F200
60L
60L
1012500
FL200AET
LF200TR
LF200
60M
60M
1001832
F200CET
6AL
6AL
1001145
Для ЕС
FL200CET
6AM
6AM
1000147
Для ЕС
F200BET
6S1
6S1
1001890
FL200BET
6S2
6S2
1000665
F225AET
F225TR
F225
69J
69J
1032177
FL225AET
LF225TR
LF225
69K
69K
1009340
F225BET
6AS
6AS
1000875
Для ЕС
FL225BET
6AT
6AT
1000130
Для ЕС
F225CET
F225TLR
F225L
6BB
6BB
1001446
8-29
НАЧАЛЬНЫЕ СЕРИЙНЫЕ НОМЕРА ПОДВЕСНЫХ МОТОРОВ
2010 ГОДА ВЫПУСКА
4-ТАКТНЫЕ МОДЕЛИ
Название модели
Код
Пре-
Начальный
моде-
Примечания
Все страны
США
Канада
фикс
серийный номер
ли
F250AET
F250TR
6P2
6P2
1032733
F250BET
F250BTR
F250C
6BR
FL250AET
LF250TR
6P3
6P3
1013420
FL250BET
LF250BTR
LF250C
6BS
F300AET
F300TR
F300C
6BJ
6BJ
1000435
FL300AET
LF300TR
LF300C
6BK
6BK
1000205
F350AET
F350TR
F350C
6AW
6AW
1004474
FL350AET
LF350TR
LF350C
6AX
6AX
1002730
8-30
