Yamaha лодочные моторы 2010 года выпуска. Руководство по эксплуатации и монтажу - часть 2
ГАБАРИТНЫЕ РАЗМЕРЫ ПОДВЕСНОГО МОТОРА
ГАБАРИТНЫЕ РАЗМЕРЫ КРОНШТЕЙНА ПОДВЕСНЫХ МОТОРОВ
55B
55D
60F
70B
75A
75C
85A
90A
E60H
E60J
E65A
E75B
Модель
Гидравлическая система изменения угла наклона и подъема подвесного мотора для вы-
соты транца судна L/X
Символ
мм
Символ
мм
Символ
мм
Символ
мм
B1
125,4
B8
203,2
C1
-
D1
13
B2
254
B9
18,5
C2
-
D2
55,5
B3
163,5
B10
-
C3
68,5
D3
Отверстие под
резьбовую шпильку:
B4
50,8
B11
-
M12Ч1,25-40 глубиной
B5
180
B12
-
D4
-
B6
352
AN1
19
B7
138,1
AN2
101,5
1-46
ГАБАРИТНЫЕ РАЗМЕРЫ ПОДВЕСНОГО МОТОРА
ГАБАРИТНЫЕ РАЗМЕРЫ КРОНШТЕЙНА ПОДВЕСНЫХ МОТОРОВ
F75B
F80B
F90B
F100D
Модель
Гидравлическая система подъема подвесного мотора
Символ
мм
Символ
мм
Символ
мм
Символ
мм
B1
125,4
B8
-
C1
-
AN1
19
B2
254
B9
18,5
C2
-
AN2
101,5
B3
163,5
B10
-
C3
80
B4
50,8
B11
-
D1
13
B5
180
B12
-
D2
55,5
B6
368
B13
20
D3
-
B7
-
D4
-
1-47
ГАБАРИТНЫЕ РАЗМЕРЫ ПОДВЕСНОГО МОТОРА
ГАБАРИТНЫЕ РАЗМЕРЫ КРОНШТЕЙНА ПОДВЕСНЫХ МОТОРОВ
E115A
115B
115C
130B
140B
L/150A
L/200A
150F
150G
175D
200G
200F
225D
Z150P
Z150Q
Z175G
Модель
Z175H
Z/LZ200N
Z200P
Z200R
Z225H
Z250F
Z300B
F75C
F80C
F95A
F100B
F/FL115A
F/FL150A
F/FL150B
F225C
Гидравлическая система подъема подвесного мотора
Символ
мм
Символ
мм
Символ
мм
Символ
мм
B1
125,4
B8
-
C1
-
AN1
52
B2
254
B9
18,5
C2
-
AN2
102
B3
163,5
B10
-
C3
82
B4
50,8
B11
-
D1
13
B5
180
B12
-
D2
55,5
B6
367
B13
24
D3
-
B7
-
D4
-
1-48
ГАБАРИТНЫЕ РАЗМЕРЫ ПОДВЕСНОГО МОТОРА
ГАБАРИТНЫЕ РАЗМЕРЫ КРОНШТЕЙНА ПОДВЕСНЫХ МОТОРОВ
L/250G
F/FL200A
F/FL225A
F/FL200B
F/FL200C
F/FL225B
F/FL250A
F/FL250B
Модель
Гидравлическая система подъема подвесного мотора
Символ
мм
Символ
мм
Символ
мм
Символ
мм
B1
125,4
B8
-
C1
-
AN1
52
B2
254
B9
18,5
C2
-
AN2
102
B3
163,5
B10
-
C3
79
B4
50,8
B11
-
D1
13
B5
180
B12
-
D2
55,5
B6
411
B13
20
D3
-
B7
-
D4
-
1-49
ГАБАРИТНЫЕ РАЗМЕРЫ ПОДВЕСНОГО МОТОРА
ГАБАРИТНЫЕ РАЗМЕРЫ КРОНШТЕЙНА ПОДВЕСНЫХ МОТОРОВ
F/FL300A
F/FL350A
Модель
Гидравлическая система подъема подвесного мотора
Символ
мм
Символ
мм
Символ
мм
Символ
мм
B1
125,4
B8
-
C1
-
AN1
19
B2
254
B9
18,5
C2
-
AN2
102
B3
163,5
B10
-
C3
-
B4
50,8
B11
-
D1
13
B5
180
B12
-
D2
92,6
B6
406
B13
21
D3
-
B7
-
D4
-
1-50
ГРЕБНЫЕ ВИНТЫ
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРЕБНЫХ ВИНТОВ
2-2
ТИПЫ ГРЕБНЫХ ВИНТОВ
2-2
ИДЕНТИФИКАЦИЯ ГРЕБНОГО ВИНТА
2-4
ПОДБОР ГРЕБНОГО ВИНТА
2-5
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
2-5
СТАНДАРТНЫЕ ГРЕБНЫЕ ВИНТЫ
2-5
ГРЕБНЫЕ ВИНТЫ ДЛЯ ГРУЖЕНЫХ СУДОВ
2-11
ГРЕБНЫЕ ВИНТЫ, ПРЕПЯТСТВУЮЩИЕ НАМАТЫВАНИЮ ВОДОРОСЛЕЙ
2-12
ГРЕБНЫЕ ВИНТЫ СЕРИИ RELIANCE
2-12
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER
2-13
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER II
2-13
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER HS4
2-14
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER XL
2-14
ГРЕБНЫЕ ВИНТЫ СЕРИИ VMAX
2-15
ГРЕБНЫЕ ВИНТЫ СЕРИИ PERFORMANCE
2-15
ГРЕБНЫЕ ВИНТЫ СЕРИИ HIGH PERFORMANCE
2-16
МАКСИМАЛЬНЫЕ ОБОРОТЫ ПОДВЕСНЫХ МОТОРОВ
2-17
2-1
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER-II
Гребные винты из нержавеющей стали серии
ГРЕБНЫХ ВИНТОВ
SALTWATER-II спроектированы специально для

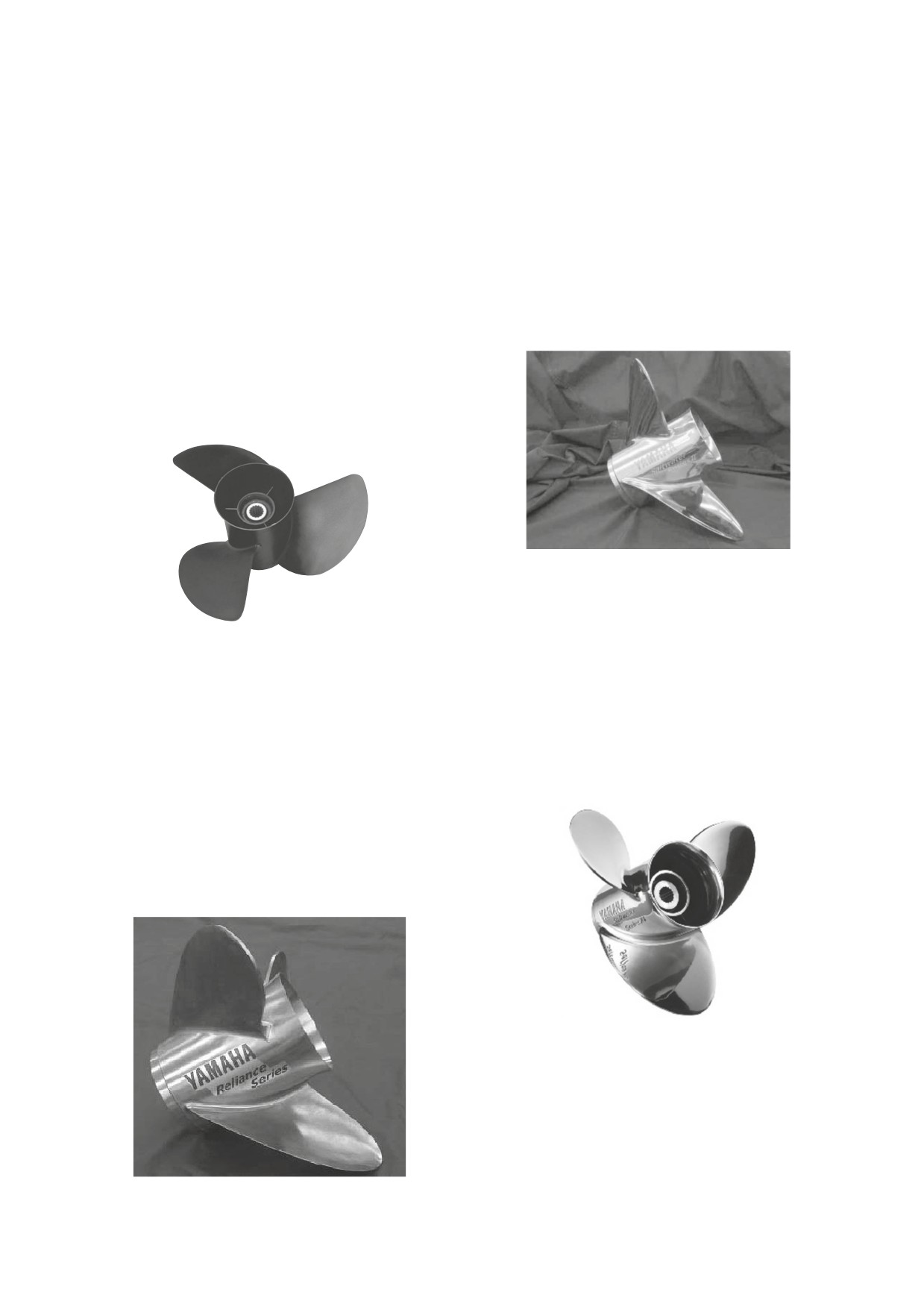

ТИПЫ ГРЕБНЫХ ВИНТОВ
судов, ходящих в открытое море. Они отличают-
ся большим диаметром и
Гребные винты Yamaha спроектированы в пол-
высочайшим качеством полировки поверхности
ном соответствии с техническими характерис-
лопастей. Большой угол увода лопастей и загиб
тиками подвесных моторов Yamaha. Существует
кромок лопастей обеспечивает хорошую топлив-
несколько основных серий гребных винтов:
ную эффективность в диапазоне средних оборо-
тов мотора и превосходную устойчивость к появ-
СТАНДАРТНЫЕ ГРЕБНЫЕ ВИНТЫ
лению кавитации.
Стандартные гребные винты - наиболее уни-
Для сдвоенной установки имеются винты с пра-
версальны. Они предназначены для самых раз-
вым и левым направлением вращения.
личных условий эксплуатации судна. Доступны
гребные винты как из алюминиевого сплава, так
и из нержавеющей стали. Для сдвоенной уста-
новки имеются винты с правым и левым направ-
лением вращения.
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER XL
Гребные винты из полированной нержавеющей
стали серии SALTWATER XL также спроектиро-
ГРЕБНЫЕ ВИНТЫ СЕРИИ RELIANCE
ваны специально для судов, ходящих в открытое
В новую серию RELIANCE входят полированные
море, и подвесных моторов высокой мощности.
гребные винты из нержавеющей стали, предна-
Винты имеют большую площадь лопастей - спе-
значенные для подвесных моторов мощностью
циально для моторов F350/F300.
выше 150 л.с. Винты данной
Для сдвоенной установки имеются винты с пра-
серии обладают более скоростными характерис-
вым и левым направлением вращения.
тиками по сравнению со стандартными черными
гребными винтами и предназначены для самых
различных условий эксплуатации судна.
Для сдвоенной установки имеются винты с пра-
вым и левым направлением вращения.
2-2
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

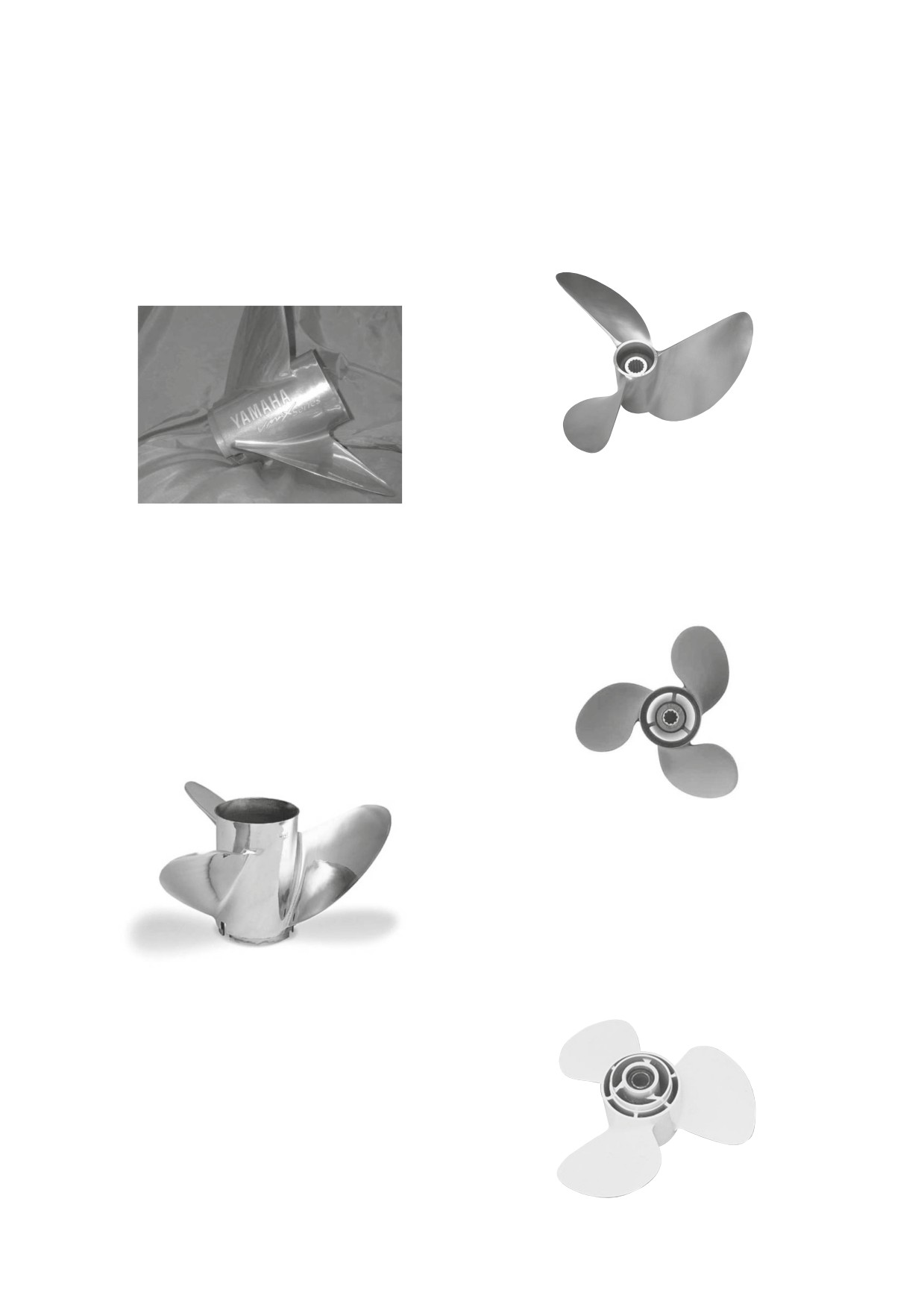

ГРЕБНЫЕ ВИНТЫ СЕРИИ HIGH
PERFORMANCE
ГРЕБНЫХ ВИНТОВ
Гребные винты из нержавеющей стали предна-
значены для скоростных судов.
ГРЕБНЫЕ ВИНТЫ СЕРИИ VMAX
Прогрессивный шаг, загиб кромок лопастей,
Гребные винты из полированной нержавеющей
ступица малого диаметра и конструкция винта,
стали предназначены специально для легких су-
обеспечивающая работу лопастей в аэрирован-
дов с высокомощными подвесными моторами и
ной воде при разгоне, гарантируют превосход-
обеспечивают превосходные ходовые качества
ное качество работы.
судна.
Такие винты работают активнее вентилируемых.
ГРЕБНЫЕ ВИНТЫ, ПРЕПЯТСТВУЮЩИЕ
НАМАТЫВАНИЮ ВОДОРОСЛЕЙ
ГРЕБНЫЕ ВИНТЫ СЕРИИ PERFORMANCE
Гребные винты спроектированы для использова-
Гребные винты этой серии имеют прорези для
ния на мелководье. Конструкция винта препятс-
вывода выхлопных газов и обеспечивают наилуч-
твует наматыванию водорослей на винт.
ший разгон и высочайшие рабочие характерис-
тики, ведущие к быстрому увеличению скорости
работы двигателя, увеличению наклона и шага, а
также обеспечивающие особый загиб лопастей.
Использование гребных винтов данной серии
позволяет увеличить высоту установки подвес-
ного мотора, не увеличивая усилие, применяе-
мое к рулевому колесу.
ГРЕБНЫЕ ВИНТЫ ДЛЯ ГРУЖЕНЫХ СУДОВ
Гребные винты предназначены для подвесных
моторов, установленных на парусных яхтах или
сильно загруженных судах.
Конструкция винта направляет выхлопные газы
таким образом, что лопасти гребного винта ра-
ботают в аэрированной воде, обеспечивая боль-
ший коэффициент полезного действия винта.
2-3
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
ИДЕНТИФИКАЦИЯ ГРЕБНОГО ВИНТА
ГРЕБНЫХ ВИНТОВ
Размер гребного винта определяется по следу-
ющей формуле:
СЕРИЯ SALTWATER HS4
Диаметр
Шаг
Полированный винт из нержавеющей стали име-
Гребной винт
метка
(дюймы)
(дюймы)
ет 4 лопасти и предназначен для обычных двига-
телей V6 объемом 3,1 и 3,3 л (200-300 л. с.) (за
исключением серии VMAX series).
Диаметр - диаметр воображаемой окружности,
Четыре лопасти имеют большую поверхность,
описываемой лопастями гребного
чем лопасти обычного трехлопастного винта,
винта при вращении.
благодаря чему они захватывают больше воды и
Шаг -
это
воображаемое расстояние, ко-
обеспечивают лучшую тягу. Поэтому такой винт
торое проходит винт за один оборот
обеспечивает лучший разгон и устойчивость на
при вращении в плотной среде.
бурной воде.
Шаг
Однако максимальная скорость судна будет не-
много ниже, чем скорость судна, оборудованно-
го трехлопастным винтом.
Имеются винты с правым и левым направлением
вращения.
Расположение идентификационных меток тех-
нических характеристик гребного винта может
варьироваться в зависимости от серии
Смотрите иллюстрацию ниже.
ВИД СПЕРЕДИ
ВИД СЗАДИ
Примеры:
1
7-1/4 X 6 - BS
2
21 - ML (Шаг - метка)
3
13 X 17 -K2
4
19K (Шаг - метка)
5
9-1/4 X 9 - J
*Формула для вычисления расчетной скорости
судна приведена ниже.
∧∧ Скорость (км/ч) = шаг винта (дюймы) X оборо-
ты двигателя (об/мин) X 0,001524 X коэффи-
циент проскальзывания винта / передаточное
отношение редуктора мотора.
∧∧ Коэффициент проскальзывания винта = рас-
четное расстояние, проходимое гребным
винтом за один оборот / действительное рас-
стояние, проходимое гребным винтов за один
оборот.
2-4
ПОДБОР ГРЕБНОГО ВИНТА
Подвесные моторы Yamaha комплектуются универсальным гребным винтом, подходящим для эксплу-
атации судна в стандартных условиях. Однако в различных условиях гребной винт с другим шагом или
другой серии может обеспечить Вашему судну лучшие ходовые качества.
В общем случае для груженых судов больше подходит гребной винт с меньшим шагом - он обеспе-
чивает работу подвесного мотора в оптимальном диапазоне оборотов. И наоборот, винт с большим
шагом предназначен для более легких судов.
Подробная информация об оптимальных оборотах подвесных моторов при полностью открытой дрос-
сельной заслонке приведена ниже.
Выбирайте гребной винт той серии, которая наилучшим образом подходит для ваших целей согласно
классификации и/или типа судна.
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
СТАНДАРТНЫЕ ГРЕБНЫЕ ВИНТЫ
2 л.с.
Модель
2C
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Оборудован предохра
184
102
A
Пластик
6A1-45943-00-00
нительным штифтом
Оборудован предохра
184
114
A
Алюминий
646-45944-01-EL
нительным штифтом
Оборудован предохра
184
140
A
Алюминий
646-45942-01-EL
нительным штифтом
2-3 л.с.
Модель
3A
F2A
F2.5A
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
184
127
BS
Алюминий
6L5-45949-00-EL
184
140
BS
Алюминий
6L5-45952-00-EL
184
152
BS
Алюминий
6L5-45943-00-EL
184
184
BS
Алюминий
6L5-45945-00-EL
184
210
BS
Алюминий
6L5-45947-00-EL
4-5 л.с.
Модель
4AC
5C
5CS
F4A
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
184
165
BA
Алюминий
6E0-45949-00-EL
191
178
BA
Алюминий
6E0-45943-01-EL
191
203
BA
Алюминий
6E0-45941-01-EL
2-5
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
СТАНДАРТНЫЕ ГРЕБНЫЕ ВИНТЫ
8 л.с.
Модель
E8D
E8DK
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
184
127
C
Алюминий
655-45949-00-EL
229
146
C
Алюминий
655-45947-01-EL
229
165
C
Алюминий
655-45945-00-EL
229
178
C
Алюминий
647-45943-00-EL
229
191
C
Алюминий
655-45943-00-EL
229
229
C
Алюминий
647-45947-00-EL
235
235
C
Алюминий
647-45941-00-EL
6-9,9 л.с.
Модель
6C
8C
F6A
F8C
F9.9F
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
216
165
N
Алюминий
6G1-45947-00-EL
216
191
N
Алюминий
6G1-45943-00-EL
216
203
N
Алюминий
6G1-45952-00-EL
216
216
N
Алюминий
6G1-45941-00-EL
216
235
N
Алюминий
6G1-45954-00-EL
8-9,9 л.с.
Модель
FT8D
FT9.9G
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
298
146
R
Алюминий
69G-45941-00-EL
298
235
R
Пластик
6G8-45943-00-00
298
279
R
Пластик
6G8-45941-00-00
298
311
R
Пластик
6G8-45945-00-00
9,9-15 л.с.
Модель
9.9F
15F
E9.9D
E15D
EK9.9J
EK15P
EK9.9D
EK15D
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
241
165
J
Алюминий
683-45949-00-EL
235
203
J
Алюминий
63V-45947-00-EL
235
229
J
Алюминий
63V-45945-00-EL
235
248
J
Алюминий
683-45952-00-EL
235
254
J
Алюминий
63V-45952-00-EL
235
267
J
Алюминий
683-45943-00-EL
235
279
J
Алюминий
63V-45943-00-EL
235
305
J
Алюминий
683-45941-00-EL
2-6
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
СТАНДАРТНЫЕ ГРЕБНЫЕ ВИНТЫ
9,9-20 л.с.
Модель
F9.9H
F15C
F20B
F20C
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
235
203
J
Алюминий
63V-45947-00-EL
235
229
J1
Алюминий
63V-45945-10-EL
235
254
J1
Алюминий
63V-45952-10-EL
235
279
J1
Алюминий
63V-45943-10-EL
235
305
J1
Алюминий
63V-45941-10-EL
20-30 л.с.
Модель
9.9F
15F
E9.9D
E15D
EK9.9J
EK15P
EK9.9D
EK15D
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
251
203
F
Алюминий
664-45943-01-EL
251
229
F
Алюминий
664-45941-01-EL
251
254
F
Алюминий
62C-45941-00-EL
251
267
F
Алюминий
664-45945-00-EL
251
286
F
Алюминий
664-45947-01-EL
251
305
F
Алюминий
664-45954-01-EL
251
330
F
Алюминий
664-45949-02-EL
251
356
F
Алюминий
664-45952-00-EL
40-60 л.с.
40V
40Y
50H
E/40J
EK40J
E/40X
E48C
E55C
Модель
55B
FT25F
F30B
F40F
F50D
F40D
F50F
F60C
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
311
203
G
Алюминий
63D-45941-00-EL
311
229
G
Алюминий
663-45956-01-EL
298
254
G
Алюминий
663-45954-01-EL
295
279
G
Алюминий
69W-45947-00-EL
295
279
G
Алюминий
69W-45A47-00-00
С защитным покрытием
270
305
G
Алюминий
6H5-45952-00-EL
289
305
G
Алюминий
69W-45952-00-EL
289
305
G
Алюминий
69W-45A52-00-00
С защитным покрытием
264
330
G
Алюминий
6H5-45945-00-EL
283
330
G
Алюминий
69W-45945-00-EL
283
330
G
Алюминий
69W-45945-00-EL
283
330
G
Алюминий
69W-45A45-00-00
С защитным покрытием
260
356
G
Алюминий
6H5-45958-00-EL
286
356
G
Алюминий
69W-45958-00-EL
254
381
G
Алюминий
6H5-45943-00-EL
279
381
G
Алюминий
69W-45943-00-EL
273
406
G
Алюминий
663-45949-01-EL
273
432
G
Алюминий
663-45941-01-EL
Продолжение следует
2-7
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
СТАНДАРТНЫЕ ГРЕБНЫЕ ВИНТЫ
40-60 л.с.
40V
40Y
50H
E/40J
EK40J
E/40X
E48C
E55C
Модель
55B
FT25F
F30B
F40F
F50D
F40D
F50F
F60C
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
305
279
G
663-45972-60-98
сталь
Нержавеющая
305
305
G
663-45970-60-98
сталь
Нержавеющая
292
330
G
663-45974-60-98
сталь
Нержавеющая
286
356
G
697-45970-00-98
сталь
Нержавеющая
260
381
G
663-45976-00-98
сталь
Нержавеющая
260
406
G
663-45978-00-98
сталь
40 л.с.
Модель
E40G
EK40G
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
298
191
H
Алюминий
676-45956-61-EL
Крепление штифтом
298
222
H
Алюминий
676-45947-62-EL
Крепление штифтом
298
254
H
Алюминий
676-45945-62-EL
Крепление штифтом
292
279
H
Алюминий
676-45941-62-EL
Крепление штифтом
292
305
H
Алюминий
676-45943-62-EL
Крепление штифтом
292
330
H
Алюминий
676-45952-62-EL
Крепление штифтом
292
343
H
Алюминий
676-45949-62-EL
Крепление штифтом
55-115 л.с.
Модель
60F
70B
E60H
55D
E60J
E65A
75A
E75B
Модель
85A
75C
90A
115C
130B
E115A
115B
140B
Модель
FT50C
FT50G
FT60D
F75B
F80B
F90B
F100D
F75C
Модель
F80C
F95A
F100B
F115A
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
356
279
K
Алюминий
6E5-45954-00-EL
346
330
K
Алюминий
6E5-45949-00-EL
346
356
K
Алюминий
6E5-45958-00-EL
343
381
K
Алюминий
6E5-45947-00-EL
337
432
K
Алюминий
6E5-45945-01-EL
С защитным покрытием и сильно
343
432
K
Алюминий
68V-45941-00-EL
изогнутыми лопастями
Продолжение следует
2-8
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
СТАНДАРТНЫЕ ГРЕБНЫЕ ВИНТЫ
55-115 л.с.
Модель
60F
70B
E60H
55D
E60J
E65A
75A
E75B
Модель
85A
75C
90A
115C
130B
E115A
115B
140B
Модель
FT50C
FT50G
FT60D
F75B
F80B
F90B
F100D
F75C
Модель
F80C
F95A
F100B
F115A
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
330
483
K
Алюминий
6E5-45941-00-EL
С защитным покрытием и сильно
343
483
K
Алюминий
68V-45943-00-EL
изогнутыми лопастями
321
533
K
Алюминий
6E5-45943-00-EL
330
584
K
Алюминий
6E5-45952-00-EL
330
635
K
Алюминий
6E5-45956-00-EL
L115 л.с.
Модель
FL115A
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
330
432
KL
6L6-45930-01-98
сталь
Нержавеющая
330
483
KL
6L6-45970-00-98
сталь
Нержавеющая
330
533
KL
6L6-45972-00-98
сталь
150-200 л.с.
Модель
150A
200A
150F
175D
200F
Z150P
Z175G
Z200N
Модель
F150A
F150B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
387
381
M
Алюминий
6G5-45941-01-98
371
406
M
Алюминий
6G5-45952-00-98
368
432
M
Алюминий
6G5-45947-02-98
356
483
M
Алюминий
6G5-45945-01-98
349
533
M
Алюминий
6G5-45943-01-98
343
584
M
Алюминий
6G5-45949-00-98
L150-L200 л.с.
Модель
L150A
L200A
L200F
LZ200N
FL150A
FL150B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
368
432
ML
Алюминий
6K1-45947-00-98
356
483
ML
Алюминий
6K1-45945-00-98
2-9
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
СТАНДАРТНЫЕ ГРЕБНЫЕ ВИНТЫ
150-250 л.с.
Модель
150A
200A
150F
175D
200F
225D
Z150P
Z175G
Модель
Z200N
250G
F150A/B
F200A/B
F225A
F200C
F225B
F225C
Модель
F250A
F250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
400
330
M
6G5-45932-00-98
сталь
Нержавеющая
387
381
M
6G5-45970-02-98
сталь
Нержавеющая
349
432
M2
6G5-45978-03-98
сталь
Нержавеющая
349
483
M2
6G5-45974-03-98
сталь
Нержавеющая
349
533
M
6G5-45972-02-98
сталь
Нержавеющая
340
584
M
6G5-45976-01-98
сталь
Нержавеющая
340
635
M
6G5-45930-00-98
сталь
L150-L250 л.с.
Модель
L150A
L200A
L200F
L250G
LZ200N
FL150A/B
FL200A/B
FL225A
Модель
FL200C
FL225B
FL250A
FL250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
387
381
ML
6K1-45970-01-98
сталь
Нержавеющая
349
432
ML1
6K1-45978-02-98
сталь
Нержавеющая
349
483
ML1
6K1-45974-02-98
сталь
Нержавеющая
349
533
ML
6K1-45972-01-98
сталь
Нержавеющая
340
584
ML
6K1-45976-00-98
сталь
200-250 л.с.
Модель
250G
F200A/B
F225A
F200C
F225B
F225C
F250A
F250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
381
432
T
61A-45978-00-98
сталь
Нержавеющая
368
483
T
61A-45974-00-98
сталь
Нержавеющая
368
533
T
61A-45972-00-98
сталь
L200-L250 л.с.
Модель
L250G
FL200A/B
FL225A
FL200C
FL225B
FL250A
FL250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
381
432
TL
61B-45978-00-98
сталь
Нержавеющая
368
483
TL
61B-45974-00-98
сталь
Нержавеющая
368
533
TL
61B-45972-00-98
сталь
2-10
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
ГРЕБНЫЕ ВИНТЫ ДЛЯ ГРУЖЕНЫХ СУДОВ
6-9,9 л.с.
Модель
6C
8C
F6A
F8C
F9.9F
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
229
127
N
Алюминий
6G1-W4592-00-EL
229
178
N
Алюминий
6G1-W4591-01-EL
8-9,9 л.с.
Модель
FT8D
FT9.9G
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
298
178
R
Алюминий
69G-45943-00-EL
298
210
R
Алюминий
6G8-45947-00-EL
9,9-15 л.с.
Модель
9.9F
15F
E9.9D
E15D
EK9.9J
EK15P
EK9.9D
EK15D
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
248
165
J
Алюминий
683-W4592-02-EL
248
203
J
Алюминий
683-W4591-02-EL
20-30 л.с.
Модель
20D
25N
E/25B
25X
E/30H
EK25B/C
30D
F25D
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
270
210
F
Алюминий
6J8-W4591-00-EL
25-60 л.с.
Модель
40V
40Y
50H
E/40J
EK40J
E/40X
E48C
E55C
Модель
55B
FT25F
F30B
F40F
FT50D
F40D
F50F
F60C
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
311
229
G
Алюминий
68U-45941-00-EL
2-11
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
ГРЕБНЫЕ ВИНТЫ ДЛЯ ГРУЖЕНЫХ СУДОВ
55-115 л.с.
Модель
60F
70B
E60H
55D
E60J
E65A
75A
E75B
Модель
85A
75C
90A
115C
130B
E115A
115B
140B
Модель
FT50C
FT50G
FT60D
F75B
F80B
F90B
F100D
F75C
Модель
F80C
F95A
F100B
F115A
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
356
279
K
Алюминий
68S-45941-00-EL
ГРЕБНЫЕ ВИНТЫ, ПРЕПЯТСТВУЮЩИЕ НАМАТЫВАНИЮ ВОДОРОСЛЕЙ
20-30 л.с.
Модель
20D
25N
E/25B
25X
E/30H
EK25B/C
30D
F25D
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
232
305
F
664-45972-00-98
сталь
Нержавеющая
232
330
F
664-45970-00-98
сталь
ГРЕБНЫЕ ВИНТЫ СЕРИИ RELIANCE
150-250 л.с.
Модель
150A
200A
150F
175D
200F
225D
Z150P
Z175G
Модель
Z200N
250G
F150A/B
F200A/B
F225A
F200C
F225B
F225C
Модель
F250A
F250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
368
381
M
68F-45970-00-00
F150 не рекомендуется.
сталь
Нержавеющая
362
432
M
68F-45972-00-00
сталь
Нержавеющая
362
457
M
68F-45978-00-00
сталь
Нержавеющая
349
483
M
68F-45974-00-00
сталь
Нержавеющая
349
533
M
68F-45976-00-00
сталь
2-12
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
ГРЕБНЫЕ ВИНТЫ СЕРИИ RELIANCE
L150-L250 л.с.
Модель
L150A
L200A
L200F
L250G
LZ200N
FL150A/B
FL200A/B
FL225A
Модель
FL200C
FL225B
FL250A
FL250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
362
432
ML
68G-45972-00-00
сталь
Нержавеющая
362
457
ML
68G-45978-00-00
сталь
Нержавеющая
349
483
ML
68G-45974-00-00
сталь
Нержавеющая
349
533
ML
68G-45976-00-00
сталь
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER
200-250 л.с.
Модель
250G
F200A/B
F225A
F200C
F225B
F225C
F250A
F250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
387
432
M
6R4-45976-A0-00
сталь
Нержавеющая
387
457
M
6R4-45978-A0-00
сталь
Нержавеющая
387
483
M
6R4-45970-A1-00
сталь
Нержавеющая
378
533
M
6R4-45972-A0-00
сталь
Нержавеющая
368
584
M
6R4-45974-A0-00
сталь
L200-L250 л.с.
FL200A/
Модель
L250G
FL225A
FL200C
FL225B
FL250A
FL250B
B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
387
432
ML
6R1-45976-A0-00
сталь
Нержавеющая
387
457
ML
6R1-45978-A0-00
сталь
Нержавеющая
387
483
ML
6R1-45970-A1-00
сталь
Нержавеющая
378
533
ML
6R1-45972-A0-00
сталь
Нержавеющая
368
584
ML
6R1-45974-A0-00
сталь
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER II
200-250 л.с.
Модель
250G
F200A/B
F225A
F200C
F225B
F225C
F250A
F250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
400
381
T
Нержавеющая сталь
6D0-45976-00-00
394
432
T
Нержавеющая сталь
6D0-45978-00-00
387
483
T
Нержавеющая сталь
6D0-45970-00-00
381
533
T
Нержавеющая сталь
6D0-45972-00-00
375
584
T
Нержавеющая сталь
6D0-45974-00-00
2-13
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER II
L200- L250 л.с.
Модель
L250G
FL200A/B
FL225A
FL200C
FL225B
FL250A
FL250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
400
381
TL
6D1-45976-00-00
сталь
Нержавеющая
394
432
TL
6D1-45978-00-00
сталь
Нержавеющая
387
483
TL
6D1-45970-00-00
сталь
Нержавеющая
381
533
TL
6D1-45972-00-00
сталь
Нержавеющая
375
584
TL
6D1-45974-00-00
сталь
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER HS4
200-250 л.с.
Модель
250G
F200A/B
F225A
F200C
F225B
F225C
F250A
F250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
381
533
T
6BR-45B70-00-00
сталь
Нержавеющая
381
559
T
6BR-45B72-00-00
сталь
Нержавеющая
381
584
T
6BR-45B74-00-00
сталь
L200- L250 л.с.
Модель
L250G
FL200A/B
FL225A
FL200C
FL225B
FL250A
FL250B
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
381
533
TL
6BS-45B70-00-00
сталь
Нержавеющая
381
559
TL
6BS-45B72-00-00
сталь
Нержавеющая
381
584
TL
6BS-45B74-00-00
сталь
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER XL
300-350 л.с.
Модель
F300A
F350A
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
413
432
X
6AW-45970-00-00
сталь
Нержавеющая
413
483
X
6AW-45972-00-00
сталь
Нержавеющая
394
533
X
6AW-45974-00-00
сталь
Нержавеющая
387
584
X
6AW-45976-00-00
сталь
Нержавеющая
387
635
X
6AW-45978-00-00
сталь
2-14
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
ГРЕБНЫЕ ВИНТЫ СЕРИИ SALTWATER XL
L300-L350 л.с.
Модель
FL300A
FL350A
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
413
432
XL
6AX-45970-00-00
сталь
Нержавеющая
413
483
XL
6AX-45972-00-00
сталь
Нержавеющая
394
533
XL
6AX-45974-00-00
сталь
Нержавеющая
387
584
XL
6AX-45976-00-00
сталь
Нержавеющая
387
635
XL
6AX-45978-00-00
сталь
ГРЕБНЫЕ ВИНТЫ СЕРИИ VMAX
200-300 л.с.
Модель
Z200R
Z225H
Z250F
Z300B
F225C
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
368
584
T1
69L-45974-20-00
сталь
Нержавеющая
375
635
T1
69L-45972-20-00
сталь
Нержавеющая
384
686
T1
69L-45970-20-00
сталь
Нержавеющая
375
737
T1
69L-45976-20-00
сталь
ГРЕБНЫЕ ВИНТЫ СЕРИИ PERFORMANCE
115-130 л.с.
Модель
115C
130B
F115A
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
343
483
K
62A-45974-10-00
сталь
Нержавеющая
343
533
K
62A-45970-10-00
сталь
Нержавеющая
343
584
K
62A-45972-10-00
сталь
150-200 л.с.
Модель
150G
200G
Z150Q
Z175H
Z200P
Z200R
F150A
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
368
533
M1
6J9-45976-10-00
сталь
2-15
ТАБЛИЦА ПРИМЕНЯЕМОСТИ ГРЕБНЫХ ВИНТОВ 2010 ГОДА
ГРЕБНЫЕ ВИНТЫ СЕРИИ PERFORMANCE
150-225 л.с.
Модель
150G
200G
Z150Q
Z175H
Z200P
Z200R
Z225H
F150A
Модель
F225C
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
Нержавеющая
368
584
M2
66K-45974-B0-00
сталь
Нержавеющая
368
635
M2
66K-45972-B0-00
сталь
Нержавеющая
368
686
M1
66K-45970-B0-00
сталь
ГРЕБНЫЕ ВИНТЫ СЕРИИ HIGH PERFORMANCE
60-225 л.с.
Модель
60 - 225
F75 - F225
Диаметр
Мет-
Шаг (мм)
Материал
Каталожный номер
Примечания
(мм)
ка
356
508
P
Нержавеющая сталь
6E5-45970-10-00
356
559
P
Нержавеющая сталь
6E5-45976-10-00
356
610
P
Нержавеющая сталь
6E5-45972-10-00
356
660
P
Нержавеющая сталь
6E5-45978-10-00
356
711
P
Нержавеющая сталь
6E5-45974-10-00
* Два последних символа каталожного номера гребного винта означают его цвет:
EL: белый
98: черный
00: оригинальный цвет материала винта
2-16
МАКСИМАЛЬНЫЕ ОБОРОТЫ ПОДВЕСНЫХ МОТОРОВ
Ниже приведены диапазоны оптимальных оборотов подвесных моторов при полностью открытой
дроссельной заслонке и максимальной загрузке судна. Обороты двигателя при движении судна и
верно подобранном гребном винте должны быть в пределах верхней половины указанного диапазо-
на.
Выбирайте винты, соответствующие этим требованиям.
2-ТАКТНЫЕ ПОДВЕСНЫЕ МОТОРЫ
Модель
Обороты мотора, об/мин
2C
4000-5000
3A
4500-5500
4AC, 5C, 5CS
4500-5500
6C
4000-5000
8C
4500-5500
E8D, EK8D
4500-5500
9.9F, 15F, E9.9D, E15D, EK9.9D, EK15D, EK9.9J, EK15P
4500-5500
20D, 25N
5000-6000
30D
4500-5500
E25B, 25B, E30H, 30H, 25X, EK25B, EK25C
4500-5500
EK40G, E40G, EK40J, E40J
4500-5500
E40X, 40X
4500-5500
40V, 50H, 40Y
4500-5500
E48C, E55C, 55B
4500-5500
E60H, 60F
4500-5500
70B
5000-6000
55D, E60J, E65A, 75A, E75B, 75C, 85A, 90A
4500-5500
E115A, 115B, 115C, 140B
4500-5500
130B
5000-6000
150A, 200A
4500-5500
150F, 150G, 175D, 200F
4500-5500
Z150P, Z175G, Z200N, Z150Q, Z175H, Z200P
4500-5500
200G, 225D
5000-6000
250G
4500-5500
Z200R, Z225H, Z250F
5000-6000
Z300B
4500-6000
* Модели моторов с левым направлением вращения гребного винта имеют те же оптимальные обороты, что и моторы с пра-
вым направлением вращения.
Продолжение следует
2-17
МАКСИМАЛЬНЫЕ ОБОРОТЫ ПОДВЕСНЫХ МОТОРОВ
4-ТАКТНЫЕ ПОДВЕСНЫЕ МОТОРЫ
Модель
Обороты мотора, об/мин
F2A, F2.5A
5250-5750
F4A
4000-5000
F6A
4500-5500
F8C, F9.9F, FT9.9G
5000-6000
F9.9H, F15C, F20B, F20C
5000-6000
F25D, FT25F
5000-6000
F30B, F40F
5000-6000
FT50C, F50D
5000-6000
F40D, F50F, FT50G, F60C, FT60D
5000-6000
F95A, F100B
5000-6000
F75B, F75C, F80B, F80C, F90B, F100D
5000-6000
F/FL115A
5000-6000
F/FL150A, F/FL150B
5000-6000
F/FL200A, F/FL200B, F/FL225A
5000-6000
F/FL200C, F/FL225B, F225C, F/FL250A, F/FL250B
5000-6000
F/FL300A, F/FL350A
5000-6000
Если обороты двигателя превышают рекомендуемые, замените гребной винт на модель с большим
шагом.
Если обороты двигателя ниже рекомендуемых, замените гребной винт на модель с меньшим шагом.
ПРИМЕЧАНИЕ
Не допускайте продолжительной работы двигателя на оборотах, превышающих рекомендуе-
мые - это может привести к повреждению двигателя.
* Изменение шага гребного винта на 25 мм приведет к изменению оборотов двигателя на 200 об/
мин.
Кроме того, изменение оборотов зависит от типа винта, воды (соленой/пресной), типа судна (мас-
сы и формы корпуса) и т. д.
* При подъеме мотора с помощью системы гидроподъема максимальные обороты двигателя увели-
чатся.
2-18
ПУЛЬТЫ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
3-2
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 701
3-2
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 703
3-3
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 704
3-4
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6X3
3-6
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6X5 (США)
3-8
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6X6
(ДЛЯ МОДЕЛЕЙ F250, F300, F350 [Цифровое электронное управление])
3-10
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6X7
(ДЛЯ МОДЕЛЕЙ F250, F300, F350 [Цифровое электронное управление])
3-13
ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
3-15
ПАНЕЛЬ УПРАВЛЕНИЯ (ЗАМОК ЗАЖИГАНИЯ И ВЫКЛЮЧАТЕЛИ)
3-15
НЕЗАВИСИМАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
3-19
ПЕРЕХОДНИК ДЛЯ ПАНЕЛИ ВЫКЛЮЧАТЕЛЕЙ
3-23
ШНУР БЕЗОПАСНОСТИ
3-23
ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ ГИДРОПОДЪЕМА
3-23
ТРОСЫ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
3-24
ПОДБОР ДЛИНЫ ТРОСОВ
3-24
ПРИМЕНЯЕМОСТЬ ТРОСОВ
3-24
ПРОКЛАДКА ТРОСОВ
3-25
РЕГУЛИРОВКА СВОБОДНОГО ХОДА ТРОСА УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ ЗАСЛОНКОЙ
3-25
КРЕПЕЖНЫЕ КОМПЛЕКТЫ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
3-26
КРОНШТЕЙНЫ РУЛЕВОГО УПРАВЛЕНИЯ
3-28
КРЕПЕЖНЫЕ КОМПЛЕКТЫ ТЯГИ РУЛЕВОГО УПРАВЛЕНИЯ
3-31
ЭЛЕКТРОПРОВОДКА
3-33
ЭЛЕКТРОПРОВОДКА ПАНЕЛЕЙ УПРАВЛЕНИЯ
3-33
ПЕРЕХОДНИК ДЛЯ СОЕДИНЕНИЯ 7-ШТЫРЬКОВОГО И 10-ШТЫРЬКОВОГО РАЗЪЕМОВ
3-33
ДОПОЛНИТЕЛЬНАЯ ЭЛЕКТРОПРОВОДКА
3-34
УДЛИНИТЕЛЬ ГЛАВНОЙ ЭЛЕКТРОПРОВОДКИ
3-34
ЭЛЕКТРОПРОВОДКА ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ, СОВМЕСТИМЫХ
С ШИНОЙ ДАННЫХ
3-35
ГЛАВНАЯ ЭЛЕКТРОПРОВОДКА
3-35
УДЛИНИТЕЛЬ 1 ЭЛЕКТРОПРОВОДКИ ПРИ ДВУХ ПОСТАХ УПРАВЛЕНИЯ
3-35
УДЛИНИТЕЛЬ 2 ЭЛЕКТРОПРОВОДКИ ПРИ ДВУХ ПОСТАХ УПРАВЛЕНИЯ
3-35
3-1
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
На подвесных моторах Yamaha используются различные типы приводов дроссельной заслонки: требующие
как усилия толкания, так и усилия тяги для открытия дроссельной заслонки.
Если для открытия дроссельной заслонки требуется усилие толкания, дроссельная заслона открывается
при нажатии рычага (при условии что внутренний тросик пульта ДУ вытянут).
Большинство моделей имеют систему привода, требующую усилия толкания для открытия дроссельной заслонки.
Однако в модельной гамме имеются также моторы с системой, требующей усилия тяги для открытия дрос-
сельной заслонки.
Модели, требующие усилия тяги для открытия дроссельной заслонки
20D
25B
25N
30H
40J
30D
EK40J
E40G
55B
E60H
(20)
E25B
(25)
E30H
E40J
10-штырьковый разъем электропроводки пультов дистанционного управления используется для мо-
делей моторов с системой гидроподъема мотора.
7-штырьковый разъем электропроводки пультов дистанционного управления используется для мо-
делей моторов с ручной системой подъема мотора. Однако в моделях F9.9F (F9.9), FT9.9G (T9.9),
F15C (F15) и F20B (F20) используется 10-штырьковый разъем.
Пульт дистанционного управления необходимо устанавливать таким образом, чтобы в зоне рычага
управления имелось достаточно свободного места для беспрепятственного движения рычага.
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 701
Пульт спроектирован специально для маломощных моделей моторов.
Для установки пульта дистанционного управления может потребоваться крепежный комплект, приоб-
ретаемый отдельно.
Привод дроссельной
Фиксация
Шнур
Крепление
Каталожный
заслонки
нейтраль-
Примеча-
безопас-
номер
Усилие
Усилие
ной
Правый
Левый
ния
ности
толкания
тяги
передачи
борт
борт
701-48101-23
1
1
1
701-48101-51
1
1
701-48101-E2
1
1
1
1
701-48101-G1
1
1
1
701-48102-23
1
1
1
701-48102-51
1
1
701-48102-E2
1
1
1
1
701-48102-G1
1
1
1
701-48130-23
1
1
1
701-48130-E0
1
1
1
1
701-48140-E0
1
1
1
1
Габаритные размеры пульта дистанционного управления 701
мм
3-2
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 703
Пульт предназначен для моделей подвесных моторов с электрическим стартером. Подходит для
большинства типов судов. Пульт оборудован основными средствами управления.
Привод дрос-
Управ-
Привод
сельной
ление
Электропроводка
Крепление
воздуш-
Каталожный
заслонки
систе-
ной
Примечания
номер
Усилие
Уси-
мой
7-
10-
заслон-
Правый
Левый
толка-
лие
гидро-
штырь-
штырь-
ки
борт
борт
ния
тяги
подъема
ковая
ковая
703-48201-16
1
1
1
1
703-48201-A3
1
1
1
Для сдвоенной
703-48202-15
1
1
1
1
установки
703-48203-15
1
1
1
1
Только для аналого-
703-48203-A3
1
1
1
вых приборов
703-48204-13
1
1
1
1
703-48205-17
1
1
1
1
1
703-48205-A5
1
1
1
1
Требуется дополни-
тельная панель уп-
703-48207-17
1
1
1
1
1
равления системой
гидроподъема
703-48207-A5
1
1
1
1
Для сдвоенной
703-48208-A4
1
1
1
установки
703-48210-16
1
1
1
1
Для сдвоенной
703-48220-15
1
1
1
1
установки
Только для аналого-
703-48230-15
1
1
1
1
вых приборов
703-48250-17
1
1
1
1
1
Требуется дополни-
тельная панель уп-
703-48272-17
1
1
1
1
1
равления системой
гидроподъема
Допускается изменение направления открытия дроссельной заслонки.
Допускается установка рычага пульта дистанционного управления, как на левую, так и на правую сторону.
Проставка толщиной 13 мм входит в крепежный комплект пульта дистанционного управления.
Более подробная информация по монтажу пульта дистанционного управления приведена в инструкции (ка-
таложный номер 703-28199-33), входящей в комплект пульта.
Габаритные размеры пульта дистанционного управления 703
мм
3-3
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 704
Пульт предназначен для моделей подвесных моторов с электрическим стартером.
Подходит для судов с центральной консолью. Доступны версии пультов для одинарной и сдвоенной
установки, а также варианты оформления пультов Standard и Premium.
Привод дроссельной
Управление
Крепление
Номер
Каталожный
заслонки
системой
Примечания
иллюстрации
номер
Усилие
Усилие
Правый
Левый
Сдвоен-
гидроподъема
толкания
тяги
борт
борт
ный
704-48203-P1
1
1
Premium
1
704-48205-P1
1
1
1
Premium
704-48206-P1
1
1
1
Premium
2
704-48205-B1
1
1
1
Standard
3
704-48207-P1
1
1
1
Premium
* Для подключения пульта дистанционного управления к 10-штырьковому разъему подвесного мотора требу-
ется удлинитель электропроводки и панель управления.
* Допускается изменение направления открытия дроссельной заслонки.
* Допускается установка рычага пульта дистанционного управления, как на левую, так и на правую сторону.
* Более подробная информация по монтажу пульта дистанционного управления приведена в инструкции (ката-
ложный номер 704-2819K-P0), входящей в комплект пульта.
3-4
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

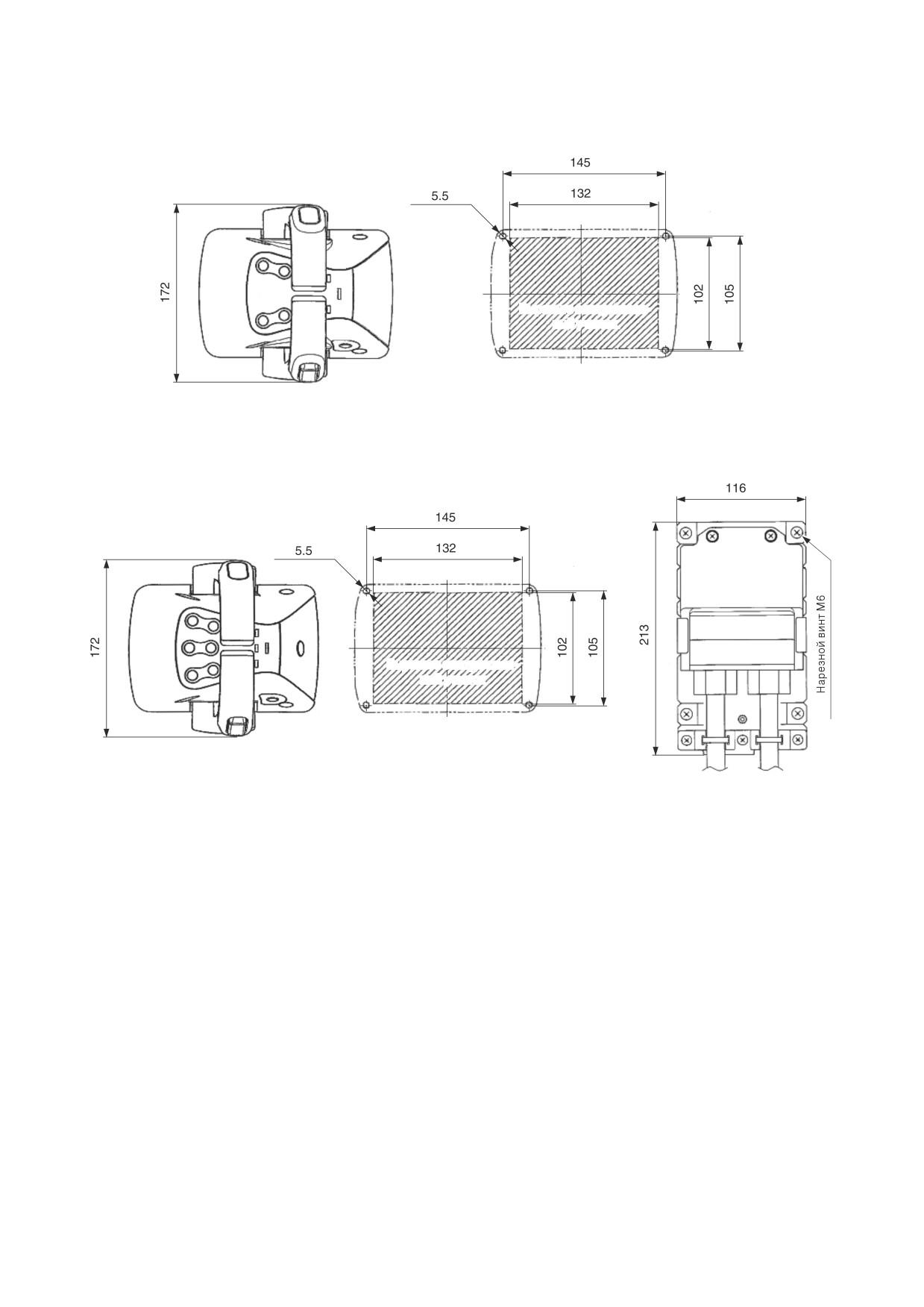

Габаритные размеры пульта дистанционного управления 704
Одинарная установка
Сдвоенная установка
3-5
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПРОСТАВКА ПУЛЬТА ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 704
Проставка предназначена для увеличения монтажной высоты пульта на 22 мм и обеспечения свобод-
ного пространства в зоне рычага пульта дистанционного управления.
Номер иллюст-
Каталожный номер
Описание
рации
Проставка для пульта одинарной установки, вариант Standard
704-48293-00
1
(на рисунке отсутствует)
704-48293-20
Проставка для пульта одинарной установки, вариант Premium
2
704-48293-30
Проставка для пульта сдвоенной установки, вариант Premium
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6X3
Пульт предназначен для моделей подвесных моторов с электрическим стартером.
Подходит для быстроходных судов. Допускается вертикальное или наклонное расположение пульта
(максимальный угол наклона до 30 градусов).
Привод дроссель-
ной
Управление
Крепление
Каталожный
заслонки
системой
Примечания
номер
Усилие
Усилие
гидроподъема
Правый
Левый
толкания
тяги
борт
борт
Оснащен аварий-
6X3-48206-01
1
1
1
ным выключателем
двигателя
* Для подключения пульта дистанционного управления к подвесному мотору требуется удлинитель электро-
проводки и панель управления.
* Допускается изменение направления открытия дроссельной заслонки.
* Более подробная информация по монтажу пульта дистанционного управления приведена в инструкции (ка-
таложный номер 6X3-28199-Y1), входящей в комплект пульта.
3-6
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

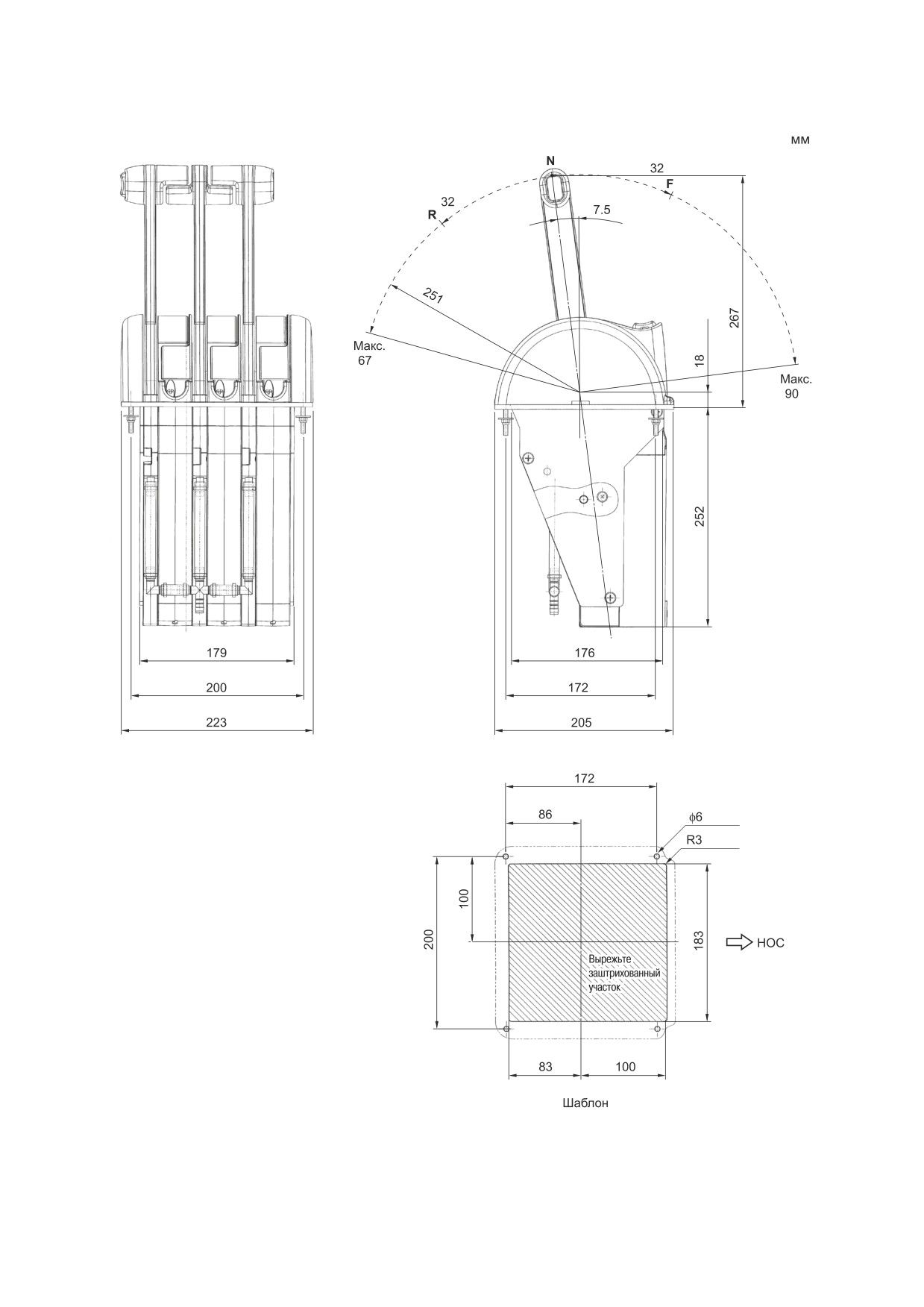

Габаритные размеры пульта дистанционного управления 6Х3
Если толщина борта судна составляет менее 20 мм, креп-
ление пульта дистанционного управления осуществляйте с
помощью трех отверстий диаметром 7 мм и болтов и гаек.
Если толщина борта судна превышает 20 мм, крепление пуль-
та дистанционного управления осуществляйте с помощью
трех отверстий диаметром 4 мм и винтов.
3-7
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6Х5 (для США)
Уникальный пульт дистанционного управления предназначен для строенной установки следующих
моделей подвесных моторов: F225, F250 и Z300.
Пульт совместим только с оригинальной панелью управления для строенной установки и цифровыми
приборами серии 6Y8, совместимыми с шиной данных.
Привод дроссельной
Управление
Крепление
Каталожный
заслонки
системой
Примечания
номер
Усилие
Усилие
Правый
Левый
гидроподъема
толкания
тяги
борт
борт
6X5-48207-01
1
1
1
* Рекомендуемые тросы пульта дистанционного управления 6Х5: тросы Yamaha серии Premier или аналогич-
ные тросы Teleflex CC3300.
* Серия Premier принадлежит Yamaha Motor Corporation, США.
* Более подробная информация по монтажу пульта дистанционного управления приведена в инструкции (ка-
таложный номер 6X5-28199-P0), входящей в комплект пульта.
3-8
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Габаритные размеры пульта дистанционного управления 6Х5
* Если толщина монтажной поверхности составляет менее
20 мм, крепление пульта дистанционного управления
осуществляйте с помощью четырех отверстий диамет-
ром 6 мм и болтов и гаек.
Если используются входящие в крепежный комплект
пульта самонарезающие винты, просверлите для них че-
тыре отверстия диаметром 3,5 мм.
3-9
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6Х6 (для моделей F250, F300, F350
[Цифровое электронное управление])
Уникальный нактоузный пульт дистанционного управления, не требующий использования кабелей.
Управление дросселем и переключение хода осуществляется посредством шины данных, что обес-
печивает плавность работы и исключает трение.
Монтаж стал проще из-за того, что больше нет необходимости в регулировке кабелей.
Имеются разные варианты пульта для одинарной, сдвоенной и строенной установки.
Для наблюдения за двигателем необходима цифровая шина 6Y8.
Номер
Кол-во двигателей
Два поста
Примечания
Каталожный
Код
Один
иллюстра-
номер
типа
один
два
три
пост
Главный
Второй
ции
Стандартный (невозможно использовать
6X6-48205-00
A
1
1
при двух постах управления)
1
6X6-48205-10
C
1
1
1
6X6-48205-20
G
1
1
Стандартный (невозможно использовать
6X6-48207-00
B
1
1
при двух постах управления)
2
6X6-48207-10
D
1
1
1
6X6-48207-20
H
1
1
6X6-48208-20
F
1
1
1
3
6X6-48208-30
K
1
1
* Более подробная информация по монтажу пульта дистанционного управления приведена в инструк-
ции (каталожный номер 6X6-2819K-S1, 6X6-2819K-J0, 6X6-2819K-K0 и/или 6X6-28107-P1), входя-
щей в комплект пульта.
3-10
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Габаритные размеры пульта дистанционного управления 6Х6
Вид сбоку идентичен для любого из трех вариантов пультов.
мм
Передняя передача
Макс. 67 °
Макс. 90 °
Одинарная установка
Вырежьте заштрихован-
ный участок
Шаблон (одинарная установка)
Продолжение следует
3-11
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Сдвоенная установка
мм
Вырежьте заштрихован-
ный участок
Шаблон (сдвоенная установка)
Строенная установка
Вырежьте заштрихован-
ный участок
Шаблон (такой же, как для
сдвоенной установки)
Кронштейн электронного блока
управления ЕСМ
3-12
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ 6Х7 (для моделей F250, F300, F350
[Цифровое электронное управление])
Уникальный скрытый пульт дистанционного управления, не требующий использования кабелей.
Управление дросселем и переключение хода осуществляется посредством шины данных, что обес-
печивает плавность работы и исключает трение.
Монтаж стал проще из-за того, что больше нет необходимости в регулировке кабелей.
Имеются разные варианты пульта для одинарной, сдвоенной и строенной установки.
Для наблюдения за двигателем необходима цифровая шина 6Y8.
Кол-во двигателей
Крепление
Примечания
Каталожный
Код
Правый
Левый
номер
типа
один
два
три
борт
борт
Стандартный (невозможно
6X7-48206-00
A
1
1
использовать при двух
постах управления)
* Необходима панель включения зажигания (каталожный номер: 64D-82570-20).
* Работа в системе с двумя постами невозможна.
* Дальнейшую информацию смотрите в руководстве (каталожный номер: 6X7-28107-P0 и/или 6X7-2819K-S0),
поставляемом вместе с пультом.
3-13
ПРИМЕНЯЕМОСТЬ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Габаритные размеры пульта дистанционного управления 6Х7
мм
Кубовая плата
*Длина проводки: прибл. 2 м
Нейтральная
передача
Передняя передача
Макс. 67 °
Макс. 90 °
Для крепления посредством болтов и гаек просверлите три
отверстия глубиной 7 мм.
Если толщина панели больше 20 мм, просверлите отверстия
по 4 мм для нарезных винтов.
Шаблон
Кронштейн блока управления ЕСМ
3-14
ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ (ЗАМОК ЗАЖИГАНИЯ И ВЫКЛЮЧАТЕЛИ)
ПАНЕЛЬ УПРАВЛЕНИЯ С ОДНИМ ЗАМКОМ ЗАЖИГАНИЯ
Номер
Каталожный
Описание
позиции
номер
704-82570-08
Панель управления с рычагом управления воздушной заслонкой
1
6R5-82570-05
Панель управления без выключателя управления воздушной заслонкой (Prime start или цифровая шина)
Панель управления для второго поста управления и моделей F350/F300/F250 [Цифровое электронное
2
6X6-82570-00
управление]
мм
Вырежьте заштрихованный участок
мм
Вырежьте
заштрихованный
участок
3-15
ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
ЗАМОК ЗАЖИГАНИЯ БЕЗ ПАНЕЛИ УПРАВЛЕНИЯ
Номер
Каталожный
Описание
позиции
номер
1
704-8257C-00
Панель управления с выключателем управления воздушной заслонкой
1
мм
Макс. 4
Макс. 4
3-16
ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
ДВОЙНОЙ ЗАМОК ЗАЖИГАНИЯ
Номер
Каталожный
Описание
позиции
номер
6K1-82570-08
Панель управления с выключателем управления воздушной заслонкой
1
61B-82570-03
Панель управления без выключателя управления воздушной заслонкой
2
6Y8-82570-02
Замок зажигания, совместимый с цифровой шиной передачи данных
Панель управления для второго поста управления и моделей F350/F300/F250 [Цифровое электронное
3
6X6-82570-10
управление]
мм
Вырежьте заштрихованный участок
мм
Вырежьте заштрихованный участок
*Для справки
мм
Вырежьте
заштрихованный
участок
3-17
ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
ТРОЙНОЙ ЗАМОК ЗАЖИГАНИЯ
Номер
Каталожный
Описание
позиции
номер
Замок зажигания, совместимый с цифровой шиной передачи данных
1
6X5-82570-01
Панель управления для второго поста управления и моделей F350/F300/F250 [Цифровое электронное
2
6X6-82570-20
управление]
мм
Вырежьте
заштрихованный
участок
* Минимальная глубина крепления (для
справки)
Вырежьте
заштрихованный
участок
мм
3-18
ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
НЕЗАВИСИМАЯ ПАНЕЛЬ УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ С ЗАМКОМ ЗАЖИГАНИЯ
Номер
Каталожный номер
Описание
позиции
1
64D-82570-03
Замок зажигания со штыковым разъемом аварийного выключателя
2
64D-82570-20
Замок зажигания с 2-контактным разъемом аварийного выключателя, для моделей 6X3 и 6X7 RC
мм
К разъему
выключа-
теля
мм
К разъему
выключа-
теля
3-19
ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ БЕЗ ЗАМКА ЗАЖИГАНИЯ
Номер
Каталожный
Описание
позиции
номер
1
704-82510-07
Замок зажигания со штыковым разъемом аварийного выключателя
2
6X3-8257B-00
Замок зажигания с 2-контактным разъемом аварийного выключателя, для моделей 6X3 и 6X7 RC
мм
К разъему К разъему
зуммера выключа-
теля
Макс. 4
мм
Макс. 4
К разъему вы-
ключателя
3-20
ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
ПАНЕЛЬ УПРАВЛЕНИЯ И АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ
Номер
Каталожный
Описание
позиции
номер
1
64D-82570-10
Замок зажигания со штыковым разъемом аварийного выключателя
2
64D-82570-30
Замок зажигания с 2-контактным разъемом аварийного выключателя
мм
мм
АВАРИЙНЫЙ ВЫКЛЮЧАТЕЛЬ БЕЗ ПАНЕЛИ УПРАВЛЕНИЯ
Номер
Каталожный
Описание
позиции
номер
1
688-82575-01
Замок зажигания со штыковым разъемом аварийного выключателя
2
64D-82575-10
Замок зажигания с 2-контактным разъемом аварийного выключателя
мм
Макс. 4
Макс. 4
3-21
ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
ПЕРЕКЛЮЧАТЕЛЬ ПОСТОВ УПРАВЛЕНИЯ
Номер
Каталожный
Описание
позиции
номер
Для двух постов управления и моделей F350/F300/F250 [Цифровое элек-
1
6X6-82570-A0
тронное управление]
мм
3-22
ПРИМЕНЯЕМОСТЬ ПАНЕЛЕЙ УПРАВЛЕНИЯ
ПЕРЕХОДНИК ДЛЯ ПАНЕЛИ ВЫКЛЮЧАТЕЛЕЙ
Номер
Каталожный
Описание
позиции
номер
1
6X3-81971-00
Переходник с 2-контакного разъема на штыковой разъем
2
6X3-81971-10
Переходник со штыкового разъема на 2-штырьковый разъем
мм
Черный
Черный
Черный
Черный
Белый
Белый
Белый
Белый
ШНУР БЕЗОПАСНОСТИ
Каталожный номер
Описание
682-82556-00
мм
ПАНЕЛЬ УПРАВЛЕНИЯ СИСТЕМОЙ ГИДРОПОДЪЕМА
Каталожный номер
Описание
688-82563-10
Для моделей с системой гидроподъема
Регулировка и наклон
мм
Вверх
Вниз
3-23
ТРОСЫ ПУЛЬТОВ
ПРИМЕНЯЕМОСТЬ ТРОСОВ ПУЛЬТОВ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Длина тросов Yamaha варьируется от 180 см до
ПОДБОР ДЛИНЫ ТРОСОВ
825 см. Наконечники тросов имеют
Для расчета длины тросов пультов дистанцион-
резьбовые концы с резьбой 10-32.
ного управления следуйте приведенным ниже
Длина кабеля
указаниям. Принимайте во внимание, что на раз-
Каталожный
дистанционного управления
личных типах судов прокладка тросов будет раз-
номер
футы
метры
личной, следовательно, требуемая длина тросов
также будет отличаться.
701-48310-10
6
1,8
701-48310-20
7
2,1
1
Выберите месторасположение пульта дис-
701-48310-40
8
2,4
танционного управления так, чтобы в зоне
701-48310-60
9
2,7
движения рычага пульта было достаточно
701-48310-80
10
3,0
свободного места.
* Минимальное расстояние между нактоу-
701-48310-90
11
3,4
зным пультом и монтажной поверхностью
701-48320-00
12
3,7
должно составлять не менее 400 мм. Это
701-48320-20
13
4,0
же относится и к пультам серии 703.
701-48320-30
14
4,3
2
Измерьте расстояние от пульта до точки
701-48320-50
15
4,6
крепления троса на подвесном моторе. Ок-
701-48320-60
16
4,9
руглите полученный результат до полуметра.
701-48320-80
17
5,2
Прибавьте около метра для создания петли
701-48320-90
18
5,5
(смотрите рисунок ниже)..
701-48320-40
19
5,8
701-48320-70
20
6,1
701-48350-00
21
6,4
701-48350-10
22
6,7
701-48350-20
23
7,0
701-48350-30
24
7,3
701-48350-40
25
7,6
701-48350-50
26
7,9
701-48350-60
27
8,2
Длина троса = А+В+1 м
А+С+1 м
* В случае отсутствия оригинальных тросов
Принимайте во внимание, что на различных ти-
Yamaha используйте аналогичные тросы Teleflex
пах судов прокладка тросов будет
Morse CC3300 (черный цвет) /33C (красный
различной, следовательно, требуемая длина
цвет).
тросов также будет отличаться.
Например, на рисунке ниже показана прокладка
тросов без петли.
Длина троса = А+В+30 см
А+С+30 см
* При чрезмерной длине троса пульта дистанци-
онного управления возможны затруднения при
регулировке положения рычага управления
при нейтральной передаче из-за увеличения
свободного хода троса.
3-24
ТРОСЫ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
ПРОКЛАДКА ТРОСОВ
ПРЕДОСТЕРЕЖЕНИЕ
Минимальный радиус изгиба троса пульта дистанционного управления 300 мм. В противном
случае чрезмерное усилие трения приведет к повышению нагрузок на компоненты системы
управления.
1
Проложите трос от пульта дистанционного управления до подвесного мотора.
2
Длина троса должна превышать расчетную длину примерно на 1 метр - для создания петли около
транца судна. Это необходимо для предотвращения изгиба троса под острым углом при поворо-
те или подъеме мотора. На рисунке ниже приведен пример прокладки тросов.
* Смотрите подробные указания по установке и прокладке тросов пульта дистанционного управления в инс-
трукции, приложенной к пульту.
Петля
РЕГУЛИРОВКА СВОБОДНОГО ХОДА ТРОСА УПРАВЛЕНИЯ ДРОССЕЛЬНОЙ
ЗАСЛОНКОЙ
Механическая регулировка свободного хода троса управления дроссельной заслонкой необходима
для правильной работы системы управления.
В первую очередь необходимо присоединить тросы к пульту дистанционного управления и перевести
рычаг в нейтральное положение/положение холостого хода.
* Подробное руководство по подсоединению тросов содержится в инструкции, прилагаемой к пульту
дистанционного управления, или в соответствующей литературе.
Регулировка свободного хода внутреннего троса осуществляется следующим образом:
Модели, требующие усилия толкания для открытия дроссельной заслонки
1
Потяните трос с силой 15 Н (1,5 кг-сила) для отключения свободного хода.
2
Переведите рычаг управления дроссельной заслонкой в такое положение, чтобы он соприкос-
нулся со стопором.
3
Установите соединитель и отрегулируйте его в соответствии со штырьком рычага управления.
4
Надежно закрепите соединитель на штырьке.
5
Проверьте правильность работы дросселя.
Потяните (15 Н, 1,5 кг-сила)
Сторона двигателя
Модели, требующие усилия тяги для открытия дроссельной заслонки
1
Толкните трос с силой 15 Н (1,5 кг-сила) для отключения свободного хода.
2
Полностью закройте дроссельную заслонку с помощью рычага.
3
Установите соединитель и отрегулируйте его в соответствии со штырьком рычага управления.
4
Надежно закрепите соединитель на штырьке.
5
Проверьте правильность работы дросселя.
Толкните (15 Н, 1,5 кг-сила)
Сторона двигателя
3-25
КРЕПЕЖНЫЕ КОМПЛЕКТЫ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
В случае отсутствия особых указаний затяните болты и гайки указанным ниже моментом затяжки.
Таблица момента затяжки
Размер болта
Н•м
Кг-сила•м
М5
5
0,5
М6
8
0,8
М8
18
1,8
Каталожный номер
Применяемость
Каталожный номер
Применяемость
F6A (F6), F8C (F8), FT8D (T8) F9.9F (F9.9),
60R-G8501-00
6G1-48501-50
6C (6), 8C (8)
FT9.9G (T9.9)
Каталожный номер
Применяемость
6AH-48501-00
F9.9H, F15C (F15), F20B (F20), F20C
Каталожный номер
Применяемость
63V-48501-00
9.9F (9.9), 15F (15)
Продолжение следует
3-26
КРЕПЕЖНЫЕ КОМПЛЕКТЫ ПУЛЬТОВ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
Каталожный номер
Применяемость
Примечания
Каталожный номер
Применяемость
655-48501-10
E8D/EK8D
Шаровой шарнир
6L2-48501-11
20D (20), 25N (25)
Каталожный номер
Применяемость
Каталожный номер
Применяемость
Примечания
6BL-48501-00
F25D (F25A)
689-48501-01-4D
Тросового типа (1)
25B, 25X, 30H
Шаровой шарнир/Тяго-
689-48501-21-4D
E25B, E30H
вого типа (2)
Продолжение следует
3-27
содержание .. 1 2 3 ..
