Yamaha подвесной мотор F350AET, FL350AET, F350XCB, FL350XCB. Руководство по эксплуатации - часть 7

93

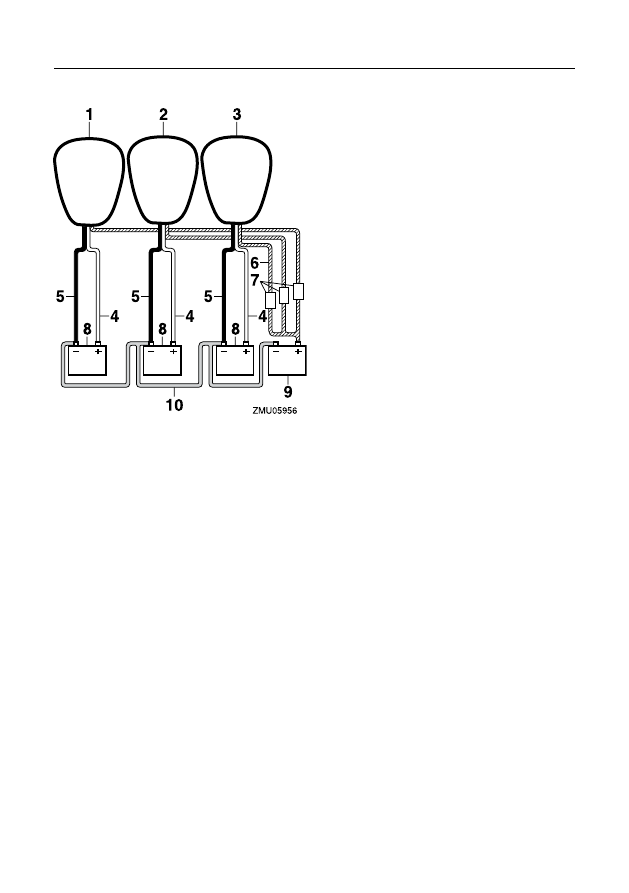

Силовая установка с тремя двигателями

1. Двигатель, расположенный с правого борта
2. Средний двигатель
3. Двигатель, расположенный с левого борта
4. Красный провод
5. Черный провод
6. Проводники с разрывами для предохранителей
7. Предохранитель
8. Аккумуляторная батарея для пуска
9. Аккумуляторная батарея для дополнительного оборудования
10. Отрицательный соединительный провод

EMU29371

Отключение аккумуляторной батареи

1.   Отключите  аккумуляторную  батарею  выключате-

лем  (при  его  наличии)  и  выключите  переключатель
зажигания.

ПРЕДУПРЕЖДЕНИЕ:  Если  эти  пе-

реключатели  останутся  включенными,  воз-
можно  повреждение  электрооборудования.



[ECM01930]

2.   Отсоедините  отрицательный  провод  (провода)  от

отрицательного  (-)  вывода.



ПРЕДУПРЕЖДЕНИЕ:

Во  избежание  короткого  замыкания  и  пов-
реждения  электрооборудования  обязательно
сначала  отсоедините  все  отрицательные  (-)
провода.

[ECM01940]

3.   Отсоедините  положительный  провод  (провода)  и

снимите аккумуляторную батарею с катера.

4.   Чистку,  техническое  обслуживание  и  хранение  ак-

кумуляторной  батареи  проводите  в  соответствии  с
инструкциями изготовителя.

Техническое обслуживание

94

EMU29427

Поиск и устранение

неисправностей

Неисправности топливной системы, системы зажигания
и  недостаточная  компрессия  могут  привести  к  затруд-
ненному пуску двигателя, снижению мощности и другим
неполадкам. В этом разделе излагаются основные мето-
ды проверки и возможные способы ремонта, относящи-
еся ко всем подвесным моторам компании Yamaha. Поэ-
тому некоторые пункты могут оказаться не применимы к
вашей модели мотора.
В  случае  необходимости  ремонта  подвесного  мотора,
доставьте его к дилеру компании Yamaha.
Если мигает сигнальный индикатор неисправности двига-
теля, проконсультируйтесь с дилером компании Yamaha.

Стартер не работает.

В. Мала емкость аккумуляторной батареи или ее напря-
жение?
О.  Проверьте  состояние  аккумуляторной  батареи.  Ис-
пользуйте  аккумуляторную  батарею  рекомендованной
емкости.

В. Разъемы аккумуляторной батареи ослаблены или кор-
родированны?
О. Затяните клеммы проводов аккумуляторной батареи и
очистите выводы батареи.

В. Перегорел предохранитель реле стартера или элект-
рической цепи?
О. Найдите и устраните причину перегрузки электричес-
кой цепи. Замените предохранитель новым, соответству-
ющего номинала.

В. Неисправны детали стартера?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Рычагом переключения передач включена передача?
О. Включите нейтральную передачу.

Двигатель не пускается (стартер работает).

В. Топливный бак пуст?
О. Залейте в топливный бак чистое, свежее топливо.

В. Топливо загрязненное или старое?
О. Залейте в топливный бак чистое, свежее топливо.

В. Топливный фильтр засорен?
О. Очистите или замените фильтр.

В. Не соблюдается порядок пуска?
О. Смотрите стр. 51.

В. Неисправен топливный насос?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Свеча (свечи) зажигания загрязнена, установлена све-
ча (свечи) несоответствующей марки?
О.  Проверьте  свечу  (свечи)  зажигания.  Очистите  свечу
(свечи) или замените новыми, рекомендованной марки.

В. Колпачок (колпачки) свечи зажигания установлен не-
правильно?
О. Проверьте и повторно установите колпачок (колпач-
ки).

В.  Провода  системы  зажигания  повреждены  или  плохо
подсоединены?
О. Проверьте, нет ли повреждений или обрывов элект-
ропроводки. Затяните все плохо соединенные разъемы.
Замените поврежденные или разорванные провода.

В. Неисправны детали системы зажигания
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Шнур останова двигателя (вытяжной фал) не присо-
единен?
О. Присоедините шнур.

В. Повреждены внутренние детали двигателя?
О. Обратитесь к дилеру компании Yamaha для ремонта.

Двигатель работает нестабильно или глохнет на
холостом ходу.

В. Свеча (свечи) зажигания загрязнена, установлена све-
ча (свечи) несоответствующей марки?
О.  Проверьте  свечу  (свечи)  зажигания.  Очистите  свечу
(свечи) или замените новыми, рекомендованной марки.

Устранение неисправностей

95

В. Затруднена подача топлива?
О. Проверьте, нет ли сжатий и перегибов топливопрово-
да, а также других препятствий в топливной системе.

В. Топливо загрязненное или старое?
О. Залейте в топливный бак чистое, свежее топливо.

В. Топливный фильтр засорен?
О. Очистите или замените фильтр.

В. Неисправны детали системы зажигания?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Включена система сигнализации?
О. Найдите и устраните причину срабатывания сигнали-
зации.

В.  Неверный  зазор  между  электродами  свечи  зажига-
ния?
О. Проверьте и установите рекомендованный зазор.

В.  Провода  системы  зажигания  повреждены  или  плохо
подсоединены?
О. Проверьте, нет ли повреждений или обрывов элект-
ропроводки. Затяните все плохо соединенные разъемы.
Замените поврежденные или разорванные провода.

В. Используется моторное масло, отличное от рекомен-
дованного?
О.  Проверьте  и  замените  моторное  масло  рекомендо-
ванным.

В. Термостат неисправен или засорен?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Неправильно отрегулирован карбюратор?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Поврежден топливный насос?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В  Затянут  винт  отверстия  для  воздуха  на  топливном
баке?
О. Отверните винт отверстия для воздуха.

В. Вытянута ручка воздушной заслонки?
О. Верните ручку в исходное положение.

В. Слишком велик угол наклона подвесного мотора?
О. Верните мотор в нормальное рабочее положение.

В. Карбюратор засорен?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Нарушено соединение топливопровода?
О. Исправьте соединение топливопровода.

В. Неправильно отрегулирована дроссельная заслонка?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Отсоединен провод аккумуляторной батареи?
О. Надежно присоедините провод.

Работает сигнальный зуммер или светится инди-
катор.

В. Засорена система охлаждения?
О. Проверьте, не засорено ли отверстие забора воды.

В. Низкий уровень моторного масла?
О. Залейте моторное масло рекомендованного типа.

В.  Установлена  свеча  зажигания  с  несоответствующим
температурным диапазоном?
О. Проверьте свечу зажигания и замените ее новой, ре-
комендованного типа.

В. Используется моторное масло, отличное от рекомен-
дованного?
О.  Проверьте  и  замените  моторное  масло  рекомендо-
ванным.

В. Моторное масло загрязнено или выработало ресурс?
О. Замените моторное масло новым, рекомендованного
типа.

В. Засорен масляный фильтр?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Неисправен насос подачи/впрыска масла?
О. Обратитесь к дилеру компании Yamaha для ремонта.

Устранение неисправностей

96

В. Груз в катере неправильно распределен?
A. Разместите груз так, чтобы катер держался ровно.

В. Неисправен водяной насос или термостат?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Имеется избыток воды в чашке топливного фильтра?
О. Слейте воду из чашки топливного фильтра.

Недостаточная мощность двигателя.

В. Поврежден гребной винт?
О. Отремонтируйте или замените гребной винт.

В. Неправильный шаг или диаметр гребного винта?
О.  Установите  соответствующий  гребной  винт,  чтобы
подвесной мотор работал в рекомендованном диапазоне
частоты вращения (об/мин).

В. Неправильно установлен угол наклона мотора?
О. Отрегулируйте угол наклона мотора для достижения
наиболее эффективной работы.

В. Подвесной мотор установлен на транце на неверной
высоте?
О. Установите соответствующую высоту мотора на тран-
це.

В. Включена система сигнализации?
О. Найдите и устраните причину срабатывания сигнали-
зации.

В. Днище катера обросло морскими организмами?
О. Очистите днище катера.

В. Свеча (свечи) зажигания загрязнена, установлена све-
ча (свечи) несоответствующей марки?
О.  Проверьте  свечу  (свечи)  зажигания.  Очистите  свечу
(свечи) или замените новой, рекомендованного типа.

В. За корпус редуктора зацепились водоросли или дру-
гие посторонние предметы?
О.  Удалите  посторонние  предметы  и  очистите  нижнюю
часть корпуса мотора.

В. Затруднена подача топлива?
О. Проверьте, нет ли сжатий и перегибов топливопрово-
да, а также других препятствий в топливной системе.

В. Топливный фильтр засорен?
О. Очистите или замените фильтр.

В. Топливо загрязненное или старое?
О. Залейте в топливный бак чистое, свежее топливо.

В.  Неверный  зазор  между  электродами  свечи  зажига-
ния?
О. Проверьте и установите рекомендованный зазор.

В.  Провода  системы  зажигания  повреждены  или  плохо
подсоединены?
О. Проверьте, нет ли повреждений или обрывов элект-
ропроводки. Затяните все плохо соединенные разъемы.
Замените поврежденные или разорванные провода.

В. Неисправны детали электрооборудования?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Используется топливо, отличное от рекомендованно-
го?
О. Залейте новое топливо рекомендованного типа.

В.  Используется  моторное  масло,  отличне  от  рекомен-
дованного?
О.  Проверьте  и  замените  моторное  масло  рекомендо-
ванным.

В. Термостат неисправен или засорен?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В Затянут винт отверстия для воздуха?
О. Отверните винт отверстия для воздуха.

В. Поврежден топливный насос?
О. Обратитесь к дилеру компании Yamaha для ремонта.

Устранение неисправностей

97

В. Нарушено соединение топливопровода?
О. Исправьте соединение топливопровода.

В.  Установлена  свеча  зажигания  с  несоответствующим
температурным диапазоном?
О. Проверьте свечу зажигания и замените ее новой, ре-
комендованного типа.

В. Оборван приводной ремень топливного насоса высо-
кого давления?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В. Двигатель не реагирует должным образом на переме-
щение рычага переключения передач?
О. Обратитесь к дилеру компании Yamaha для ремонта.

Чрезмерная вибрация двигателя.

В. Поврежден гребной винт?
О. Отремонтируйте или замените гребной винт.

В. Поврежден вал гребного винта?
О. Обратитесь к дилеру компании Yamaha для ремонта.

В.  На  гребной  винт  намотались  водоросли  или  другие
посторонние предметы?
О. Снимите и очистите гребной винт.

В. Ослаблен болт крепления подвесного мотора?
О. Затяните болт.

В. Ослаблен или поврежден шарнир поворотного кула-
ка?
О. Затяните шарнир или обратитесь к дилеру компании
Yamaha для ремонта.

EMU29433

Временные меры

в аварийной ситуации

EMU29440

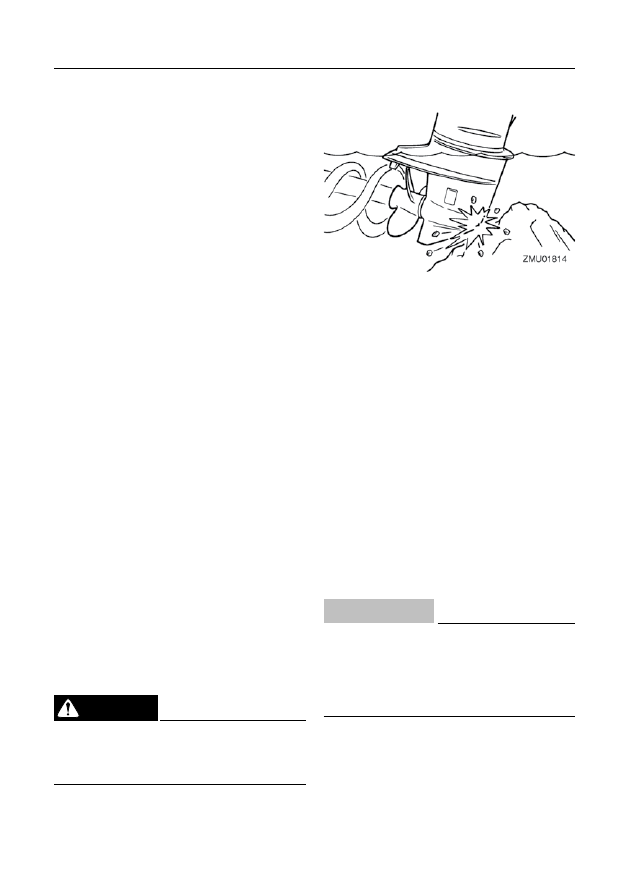

Повреждения при ударе

EWM00870





ОСТОРОЖНО

При  столкновении  во  время  эксплуатации  или
транспортировки  подвесной  мотор  может  быть
серьезно  поврежден.  Эксплуатация  поврежден-
ного подвесного мотора может быть опасной.

В  случае  удара  подвесного  мотора  о  предмет,  находя-

щийся в воде, выполните указанные ниже операции.

1.   Немедленно заглушите двигатель.
2.   Проверьте, нет ли повреждений системы управления

и деталей мотора. Также проверьте, нет ли повреж-
дений катера.

3.   Независимо  от  того,  обнаружены  повреждения  или

нет, медленно и осторожно возвращайтесь в ближай-
ший порт.

4.   Перед  возобновлением  эксплуатации  подвесного

мотора  обратитесь  к  дилеру  компании  Yamaha  для
проверки подвесного мотора.

EMU35790

Движение в аварийной ситуации (силовая
установка с двумя или тремя двигателями)

В обычном плавании используйте все подвесные моторы

вместе. При движении в аварийной ситуации только на

одном  или  двух  двигателях  поверните  неиспользуемый

двигатель  (двигатели)  в  верхнее  положение  и  продол-

жайте движение на другом двигателе (двигателях) с ма-

лой скоростью.

ECM01730

ПРЕДУПРЕЖДЕНИЕ

При  движении  катера  только  на  одном  или  двух
двигателях  следует  повернуть  неиспользуемый
двигатель  (двигатели)  в  верхнее  положение.  В
противном случае, под действием волн вода мо-
жет  попасть  в  выхлопную  трубу,  это  приведет  к
неисправности двигателя.

УКАЗАНИЕ:

Во  время  маневрирования  с  малой  скоростью,  напри-
мер,  возле  причала,  рекомендуется  повернуть  неис-
пользуемый двигатель (двигатели) в нижнее положение
и, при возможности, запустить двигатель (двигатели) на
нейтральной передаче.

Устранение неисправностей

98

EMU29473

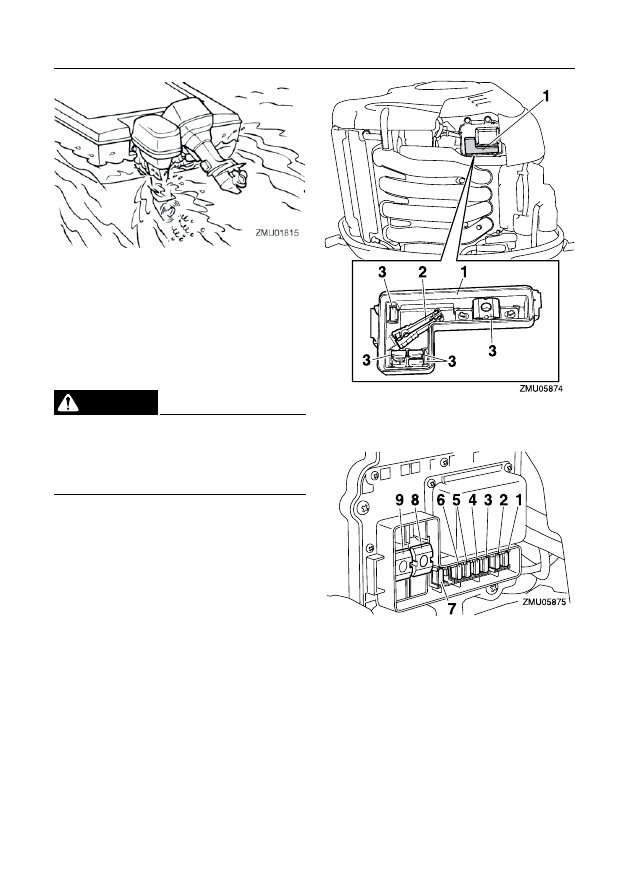

Замена предохранителя

Если предохранитель перегорел, снимите крышку элект-
рооборудования, откройте держатель предохранителя и
извлеките предохранитель при помощи щипцов для пре-
дохранителей (при наличии). Замените предохранитель
запасным соответствующего номинала.

EWM00631





ОСТОРОЖНО

Установленные  предохранитель  несоответству-
ющего номинала или кусок проволоки могут до-
пустить протекание чрезмерного тока. Это может
вызвать  повреждение  электрооборудования  и
создать опасность воспламенения.

Если новый предохранитель сразу же перегорает, обра-
титесь к дилеру компании Yamaha.

1. Крышка электрооборудования
2. Щипцы для предохранителей
3. Запасной предохранитель (10 A, 15 A, 20 A, 30 A, 60 A)

1. Предохранитель насоса подачи топлива (10 A)
2.  Предохранитель катушки зажигания/топливного инжектора/

механизма регулируемой синхронизации распредвала/блока
электронного управления двигателем (ECM) (30 A)

3. Предохранитель топливного насоса (15 A)
4. Предохранитель пускового переключателя (30 A)
5.  Предохранитель переключателя зажигания/переключателя

привода наклона и поворота (PTT)/блока электронного управ-
ления (ЕСМ) дистанционным постом (20 A)

Устранение неисправностей

99

6. Предохранитель привода переключения передач (15 A)
7. Предохранитель электропривода дроссельной заслонки (10 A)
8. Главный предохранитель двигателя (60 A)
9. Предохранитель-разъединитель (60 A)

EMU35400

Не работает привод наклона и поворота

Если  вследствие  разряженной  аккумуляторной  батареи
или  неисправности  механизма  привода  наклона  и  по-
ворота,  подвесной  мотор  нельзя  повернуть  в  верхнее
положение или опустить при помощи привода наклона и
поворота, обратитесь к дилеру компании Yamaha.

EMU35612

Во время плавания мигает сигнальный
индикатор сепаратора воды.

EWM01500





ОСТОРОЖНО

Бензин  огнеопасен,  а  его  пары  огнеопасны  и
взрывоопасны.

Не выполняйте эту операцию на горячем или
работающем двигателе. Дайте двигателю ох-
ладиться.
В топливном фильтре находится топливо. Ос-
терегайтесь искр, пламени, сигарет и других
источников воспламенения.
При  выполнении  этой  операции  некоторое
количество топлива будет пролито. Соберите
топливо  ветошью.  Немедленно  вытрите  все
пролившееся топливо.
Будьте  внимательны  при  сборке  топливно-
го  фильтра,  установите  на  место  уплотни-
тельное  кольцо,  крышку  фильтра  и  шланги.
Неправильная сборка или замена могут при-
вести  к  течи  топлива,  это  создает  опасность
возгорания и взрыва.

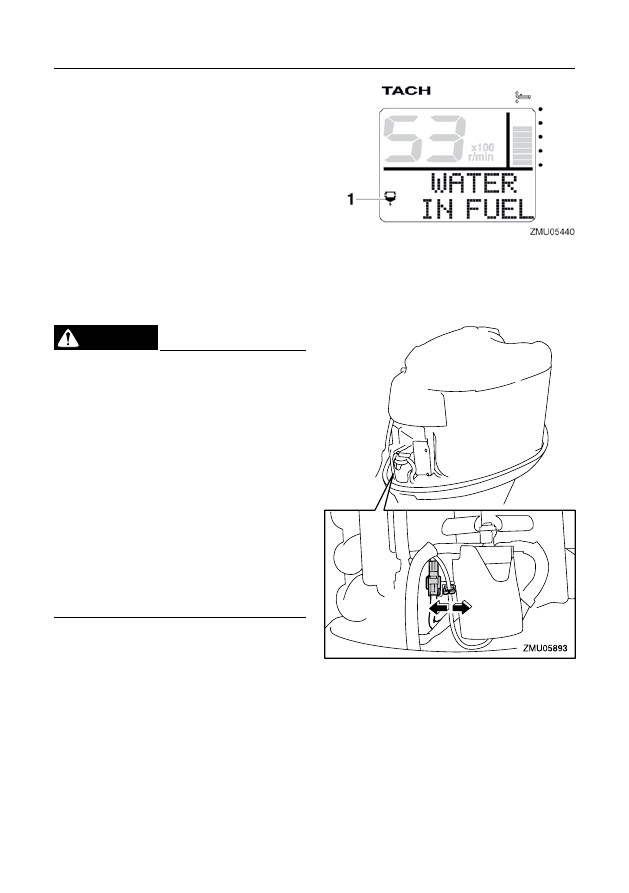

Если мигает сигнальный индикатор сепаратора воды на
многофункциональном тахометре 6Y8, выполните следу-
ющие операции.

•

•

•

•

1. Сигнальный индикатор сепаратора воды

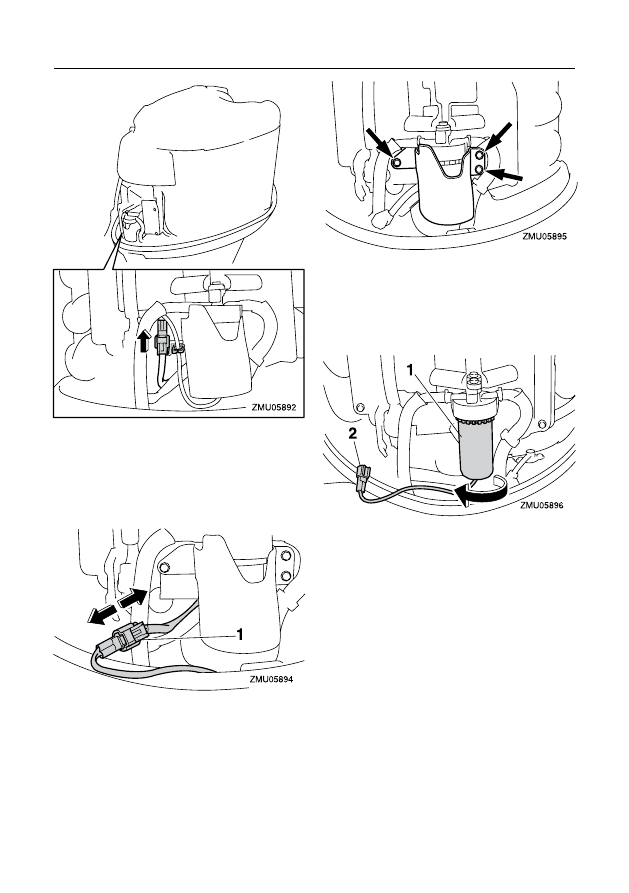

1.   Заглушите двигатель.
2.   Снимите верхний кожух.
3.   Отсоедините провод от держателя.

4.   Отсоедините  разъем  переключателя  обнаружения

воды от держателя.

Устранение неисправностей

100

5.   Отсоедините  разъем  переключателя  обнаружения

воды.

ПРЕДУПРЕЖДЕНИЕ: Будьте осторожны,

не допускайте попадания воды на разъем пе-
реключателя  обнаружения  воды,  это  может
привести к неисправности.

[ECM01950]

1. Разъем переключателя обнаружения воды

6.   Отверните болты и снимите крышку.

7.   Отверните  крышку  фильтра  от  корпуса  фильтра.

ПРЕДУПРЕЖДЕНИЕ:  Соблюдайте  осторож-
ность, откручивая крышку фильтра, не пере-
кручивайте провод переключателя обнаруже-
ния воды.

[ECM01960]

1. Крышка фильтра
2. Провод переключателя обнаружения воды

8.   Удалите воду из крышки фильтра, промокнув ее ве-

тошью.

9.   Надежно наверните крышку фильтра на корпус филь-

тра.

ПРЕДУПРЕЖДЕНИЕ: Соблюдайте осторож-

ность, заворачивая крышку фильтра на корпус
фильтра, не перекручивайте провод переклю-
чателя обнаружения воды.

[ECM01970]

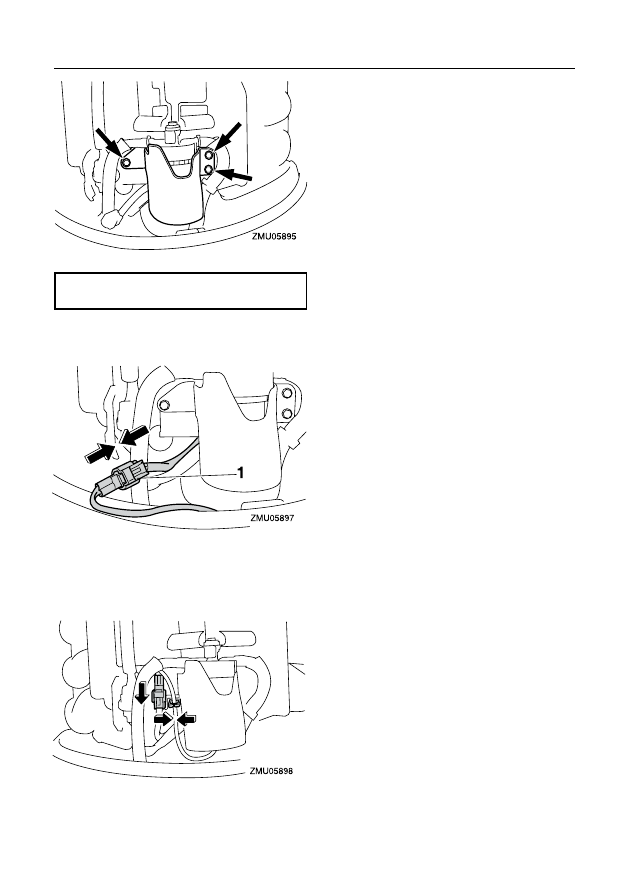

10.  Установите крышку и заверните болты.

Устранение неисправностей

101

Момент затяжки болтов:

8,0 Н·м

11.  Надежно подключите разъем переключателя обнару-

жения воды, при фиксации будет слышен щелчок.

1. Разъем переключателя обнаружения воды

12.  Надежно прикрепите разъем переключателя датчика

воды к держателю.

13.  Присоедините провод к держателю.

14.  Установите верхний кожух.
15.  Пустите двигатель и проверьте, что сигнальный ин-

дикатор  сепаратора  воды  остается  выключенным.
После возвращения в порт обратитесь к дилеру ком-
пании Yamaha для проверки подвесного мотора.

EMU33501

Обслуживание затопленного мотора

Если  подвесной  мотор  был  затоплен,  незамедлительно
доставьте  его  дилеру  компании  Yamaha.  В  противном
случае практически сразу же может начаться коррозия.

ПРЕДУПРЕЖДЕНИЕ:  Не  пытайтесь  пустить  под-
весной мотор до тех пор, пока он не будет полно-
стью проверен.



[ECM00401]

Устранение неисправностей
