Библиотека
СПДС - обозначений
12

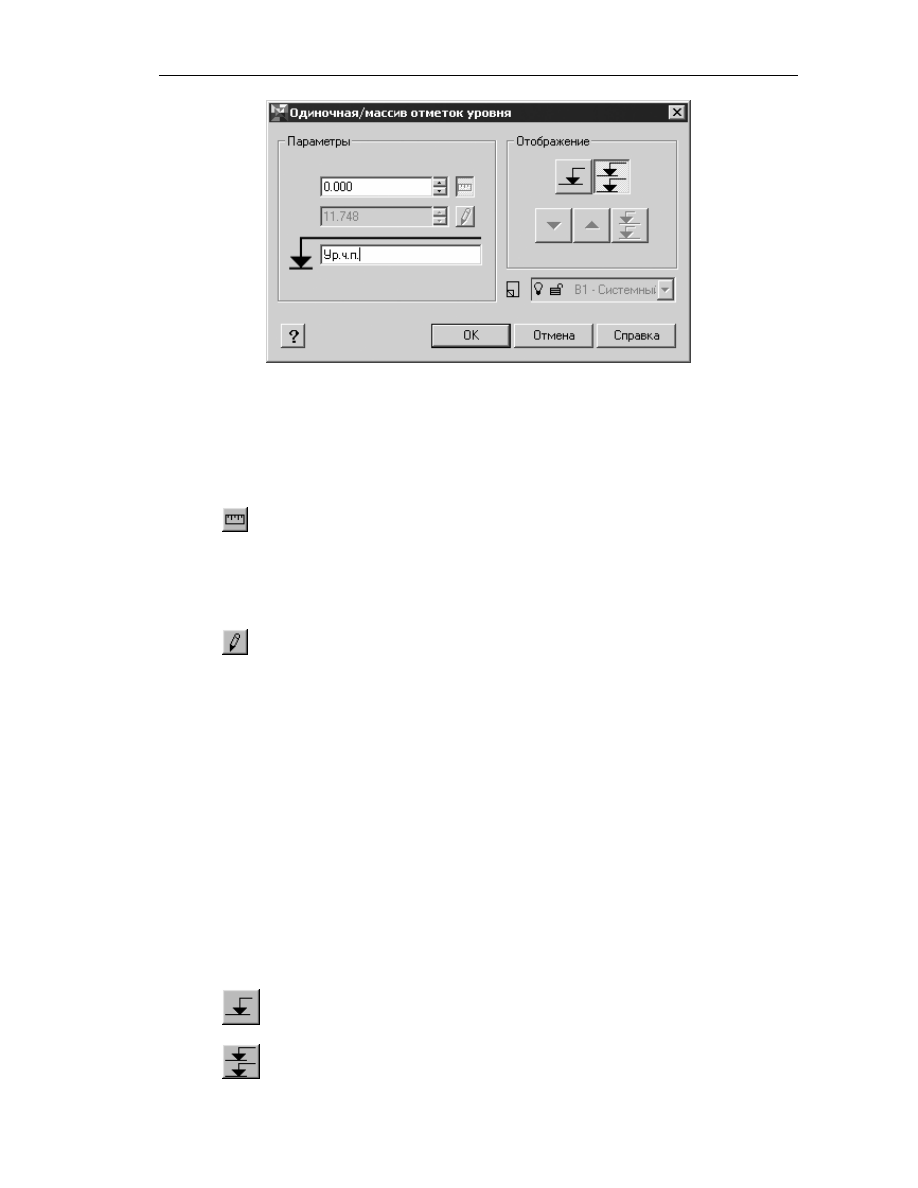

Рис . 2-1. Диалог
Одиночная / массив
отметок
уровня
Опции
диалога
•
Группа
Параметры
•
Поле
ввода
и
кнопка - переключатель
Измеренное
Поле
отображает
измеренное
значение
отметки
уровня .
Кнопка
Измеренное
Измеренное
значение
отметки
уровня
отображается
на
ее
обозначении
при
активации
одноименного
переключателя . •
Поле
ввода
и
кнопка - переключатель
Назначенное
Поле
отображает
назначенное
пользователем
значение
отметки
уровня .
Кнопка
Назначенное
Назначенное
значение
отметки
уровня
отображается
на
ее
обозначении
при
активации
одноименного
переключателя . При
редактировании
обозначения
отметки
уровня , вы
можете
отобразить
на
ней
как
измеренное , так
и
назначенное
значение . •
Поле
ввода
ссылки
на
уровень , относительно
которого
производится
отсчет
Поле
расположено
под
обозначением
отметки
уровня . При
двойном
щелчке
левой
кнопкой
мыши
по
полю
появляется
список
возможных
значений
отметок . Настройка
списка
производится
в
разделе 37 файла
пользовательских
настроек
КОМПАС - ГРАФИК
graphic.pmn . По
умолчанию
в
списке
присутствуют
следующие
значения : •
Уровень
чистого
пола — Ур . ч . п .; •
Уровень
земли — Ур . з .; •
Уровень
головки
рельса — Ур . г . р . •
Группа
Отображение
•
Кнопки
Одиночная
отметка
уровня
и
Массив
отметок
уровня
позволяют
переключаться
между
формированием
одиночной
отметки
уровня
и
массивом
отметок . По
умолчанию
включен
режим
формирования
массива
отметок
уровня — это
означает , что
все
отметки
будут
выровнены
по
одной
линии . Чтобы
расположить
отметки
произвольно , нужно , поставив
первую
отметку , переключиться
в
режим
Одиночная
отметка
уровня .
Кнопка
Одиночная
отметка
уровня
Кнопка
Массив
отметок
уровня
|
