Библиотека



СПДС

-

обозначений





28

3.



при



перемещении



по



нормали



к



опорной



прямой

,

собирающей



стрелки

-

указатели



линии

-

выноски

,

изменяет



величину



вылета



стрелок

.

При



перемещении



вдоль



опорной



прямой

 —

изменяет



угол



наклона



стрелки

-

указателя



на



дополняющий

,

например

,

угол



величиной



в

  60

градусов



будет



преобразован



в

 120.

4.



при



перемещении



вдоль



стрелки

-

указателя



изменяет



ее



длину

.

При



перемещении



вдоль



опорной



прямой

,

собирающей



стрелки

-

указатели

,

перемещает



стрелку

-

указатель



вдоль



этой



прямой

.

2.6



Ссылка



на



выносной



элемент



2.6.1



Диалог



Ссылка



на



выносной



элемент



Диалог



Ссылка



на



выносной



элемент

  (

рис

.  2-13)

предназначен



для



определения



свойств



ссылки



на



выносной



элемент



и



выносного



элемента

  (

фрагмента

,

узла

).

Формирование



надписи



производится



в



соответствии



с



требованиями



п

. 5.19

ГОСТ

  21.101-97  «

СПДС

.

Основные



требования



к



проектной



и



рабочей



документации

».

Диалог



вызывается



выбором



команды



Ссылка



на



выносной



элемент



в



меню



библиотеки

,

или



нажатием



одноименной



кнопки



пользовательской



инструментальной



панели

.



Кнопка



Ссылка



на



выносной



элемент





Рис

. 2-13.

Диалог



Ссылка



на



выносной



элемент



Опции



диалога





Рис

. 2-14.

Поля



диалога



Ссылка



на



выносной



элемент



Библиотека



СПДС

-

обозначений





29

•



Марка

 1

Поле



ввода

  (

рис

.  2-14)

представляет



собой



редактируемый



список

,

включающий

,

например

,

слова



Узел

,

Фрагмент

,

отображаемые



как



компоненты



марки



выносного



элемента

 (

например

,

Узел

 1

).

Настройкой



библиотеки



по



умолчанию



предусмотрено



блокирование



вывода



в



марку



выносного



элемента



текста



из



этого



списка

 —

кнопка

-

переключатель



Скрыть



активирована

.



Кнопка



Скрыть



•



Марка

 2

Поле



ввода



номера



выносного



элемента

.

Последний



введенный



номер



выносного



элемента



хранится



в



атрибутах



файла



и



при



вызове



инструмента



ссылки



на



выносной



элемент



считывается



оттуда

.

Автоматически



назначенный



выносному



элементу



номер



может



быть



изменен



пользователем

.

Во



вновь



созданном



документе



перенумерация



выносных



элементов



производится



с

 1.

•



Лист

 1

Поле



ввода



номера



листа



размещения



выносного



элемента

  (

в



случае



помещения



выносного



элемента



на



листе

,

отличном



от



листа



размещения



ссылки



на



выносной



элемент

).

При



размещении



выносного



элемента



на



одном



листе



со



ссылкой



на



него

,

указатель



номера



листа



в



обозначении



выносного



элемента



может



быть



погашен



активацией



кнопки

-

переключателя



Скрыть

.

Если



производится



редактирование

 «

модели

»,

которая



по



смыслу



не



является



чертежом



и



на



основе



которой



производится



выпуск



чертежной



документации

,

активацией



кнопки

-

переключателя



Лист



может



быть



включена



функция



автоопределения



номера



листа



размещения



выносного



элемента

.

При



этом



отслеживается



уникальность



номера



выносного



элемента



в



составе



проекта

  (

комплекта



чертежей

,

выпущенного



на



основе



одной

 «

модели

»).



Кнопка



Лист



•



Текст



Поле



ввода



представляет



собой



редактируемый



список

.

Он



может



включать

,

например

,

обозначение



основного



комплекта



рабочих



чертежей

 (

при



размещении



выносного



элемента



в



составе



основного



комплекта

,

отличного



от



текущего

),

серию



рабочих



чертежей



типовых



узлов



и



номер



выпуска



(

согласно



ГОСТ

 21.101-97).

Замечание

.



Сохранение



элемента



в



списке



производится



после



ввода



его



в



поле



Текст



и



нажатия



кнопки



ОК

.

Для



удаления



элемента



из



списка



его



необходимо



предварительно



выбрать

.

Когда



он



появится



в



поле



Текст

,

нужно



нажать



клавишу

 <Del>,

после



чего



элемент



исчезнет



из



списка

.



•



Лист

 2

Элемент



интерфейса



полностью



повторяет



функционал



элемента



Лист

  1

:

ГОСТ

  21.101-97

допускает



размещение



указателя



номера



листа



как



над

,

так



и



под



полкой



линии

-

выноски



ссылки



на



выносной



элемент

.

•



Группа



Отображение



•



Вид



контура



выносного



элемента





Кнопка



Окружность



Активация



опции



позволяет



определять



в



качестве



контура



выносного



элемента



окружность

.



Кнопка



Овал



Активация



опции



позволяет



определять



в



качестве



контура



выносного



элемента



овал

.

•



Выносной



элемент

 (

ВЭ

)

Переключатель

,

активирующий



функцию



создания



выносного



элемента



наряду



с



символом



ссылки



на



выносной



элемент

.

При



этом



создаваемый



выносной



элемент



имеет



ассоциативную



связь



с



объектом

 (

чертежом

, «

моделью

»),

на



основе



которого



он



был



создан

.

При



создании



выносного



элемента



обрабатываются



все



графические



примитивы



КОМПАС

-

ГРАФИК

  (

отрезки

,

дуги

,

окружности

,

сплайны

,

штриховки



и



т

.

д

.),

а



также



макрообъекты

,

в



Библиотека



СПДС

-

обозначений





30

том



числе



объекты



Библиотеки



проектирования



зданий



и



сооружений

:

АС

/

АР



(

координационные



оси

,

колонны

,

стены



и



т

.

д

.).

Для



размещения



выносного



элемента



создается



новый



вид

;

имя



создаваемого



вида



соответствует



имени



выносного



элемента

.

Послойная



организация



создаваемого



вида



соответствует



организации



вида

-

прототипа

;

при



этом



создается



дополнительный



слой



«

Граница



выносного



элемента

»,

куда



помещается



помимо



контура



выносного



элемента

,

также



и



символ



маркера



выносного



элемента

.

Все



слои



в



виде



выносного



элемента



по



умолчанию



имеют



атрибут

 «

фоновый

»

установленным



в



активное



состояние

.

•



Маркер



ВЭ



Переключатель

,

активирующий



функцию



создания



маркера



выносного



элемента

.

•



Контур



ВЭ



Переключатель

,

активирующий



функцию



создания



контура



выносного



элемента

.

•



Связь



ВЭ



с



чертежом



Деактивация



переключателя



позволяет



отключить



однонаправленную



ассоциативную



связь



между



графикой



вида

-

прототипа

,

на



основе



которого



создается



выносной



элемент

,

и



собственно



графикой



выносного



элемента

.

Выносной



элемент



при



создании



всегда



связан



с



видом

-

прототипом

  (

при



простановке



символа



ссылки



на



выносной



элемент



переключатель



Связь



ВЭ



с



чертежом



недоступен

).

Эта



связь



при



редактировании



объекта



Ссылки



на



выносной



элемент



в



любое



время



может



быть



отключена



или



восстановлена

.

При



включенной



связи



любое



перестроение



объекта

-

прототипа



передается



в



выносной



элемент



выбором



команды



Перестроить



в



меню



библиотеки

,

или



нажатием



одноименной



кнопки



пользовательской



инструментальной



панели

.

Состояние



переключателя



не



влияет



на



состояние



связи



между



обозначением

,

определяемым



ссылке



на



выносной



элемент

,

и



маркером



выносного



элемента

.

Данная



однонаправленная



связь

  (

от



ссылки



на



выносной



элемент



к



маркеру



выносного



элемента

)

активна



всегда

.

При



редактировании



же



маркера



выносного



элемента

,

автоматически



созданного



при



создании



выносного



элемента



в



виде



выносного



элемента

,

выдается



предупреждающее



сообщение



о



необходимости



контроля



соответствия



его



маркировки



маркировке



ссылки



на



выносной



элемент

.

•



Масштаб



ВЭ



Список

,

определяющий



масштаб



создаваемого



вида



выносного



элемента

.

•



Параметры



Активация



кнопки



позволяет



вызвать



диалог



Символ



ссылки



на



выносной



элемент

  (

см

.

раздел



2.6.2)

для



определения



параметров



отрисовки



обозначения



символа

.

После



завершения



ввода



нажмите



кнопку



ОК

.

Для



выхода



из



диалога



без



сохранения



изменений



нажмите



кнопку



Отмена

.

2.6.2



Диалог



Символ



Ссылки



на



выносной



элемент



Диалог



Символ



Ссылки



на



выносной



элемент

 (

рис

. 2-15)

вызывается



нажатием



на



кнопку



Параметры



диалога



Ссылка



на



выносной



элемент



и



предназначен



для



определения



параметров



отрисовки



одноименного



символа

.

Библиотека



СПДС

-

обозначений





31



Рис

. 2-15.

Диалог



Символ



Ссылки



на



выносной



элемент



Опции



диалога



•



Кнопка



Шрифт

…



Вызов



диалога



Параметры



шрифта

 (

см

.

раздел

 2.14

на



стр

. 62).

•



Параметры



символа



Поля



ввода



позволяют



задать



размеры



символа



ссылки



на



выносной



элемент

.

Обозначения



размеров



приведены



на



эскизе



в



левой



части



диалога

.

•



Масштабный



ряд



ВЭ



Переключатели

,

позволяющие



определить



профильный



масштабный



ряд

,

применяемый



для



создания



выносного



элемента

.

При



этом



считывание



масштабного



ряда



для



выпуска



чертежной



документации



машиностроительного



профиля



производится



из



раздела

  8,

а



строительного

 —

из



раздела

 36

файла



пользовательских



настроек



КОМПАС

-

ГРАФИК



graphic.pmn

.

После



завершения



ввода



нажмите



кнопку



ОК

.

Для



выхода



из



диалога



без



сохранения



изменений



нажмите



кнопку



Отмена

.

2.6.3



Диалог



Ссылка



на



выносной



элемент



в



сечении



Диалог



Ссылка



на



выносной



элемент



в



сечении

  (

рис

.  2-16)

предназначен



для



определения



свойств



ссылки



на



выносной



элемент



в



сечении

.

Формирование



надписи



производится



в



соответствии



с



требованиями



п

. 5.19

ГОСТ

  21.101-97  «

СПДС

.

Основные



требования



к



проектной



и



рабочей



документации

».

Диалог



вызывается



выбором



команды



Ссылка



на



выносной



элемент



в



сечении



в



меню



библиотеки

,

или



нажатием



одноименной



кнопки



пользовательской



инструментальной



панели

.



Кнопка



Ссылка



на



выносной



элемент



в



сечении



Библиотека



СПДС

-

обозначений





32



Рис

. 2-16.

Диалог



Ссылка



на



выносной



элемент



в



сечении



Опции



диалога





Рис

. 2-17.

Поля



диалога



Ссылка



на



выносной



элемент



в



сечении



•



Группа



Параметры



•



Марка

 1

Поле



ввода

  (

рис

.  2-17)

представляет



собой



редактируемый



список

,

включающий

,

например

,

слова



Узел

,

Фрагмент

,

отображаемые



как



компоненты



марки



выносного



элемента

 (

например

,

Узел

 1

).

Настройкой



библиотеки



по



умолчанию



предусмотрено



блокирование



вывода



в



марку



выносного



элемента



текста



из



этого



списка

 —

кнопка

-

переключатель



Скрыть



активирована

.



Кнопка



Скрыть



•



Марка

 2

Поле



ввода



номера



выносного



элемента

 —

обязательной



составляющей



марки



выносного



элемента

.

•



Лист

 1

Поле



ввода



номера



листа



размещения



выносного



элемента

  (

в



случае



помещения



выносного



элемента



на



листе

,

отличном



от



листа



размещения



ссылки



на



выносной



элемент

).

При



размещении



выносного



элемента



на



одном



листе



со



ссылкой



на



него

,

указатель



номера



листа



в



обозначении



выносного



элемента



может



быть



погашен



активацией



кнопки

-

переключателя



Скрыть

.

•



Текст



Поле



ввода



представляет



собой



редактируемый



список

,

включающий

,

например

,

обозначение



основного



комплекта



рабочих



чертежей

  (

при



размещении



выносного



элемента



в



составе



Библиотека



СПДС

-

обозначений





33

основного



комплекта

,

отличного



от



текущего

),

серию



рабочих



чертежей



типовых



узлов



и



номер



выпуска

 (

согласно



ГОСТ

 21.101-97).

•



Лист

 2

Элемент



интерфейса



полностью



повторяет



функционал



элемента



Лист

  1

:

ГОСТ

  21.101-97

допускает



размещение



указателя



номера



листа



как



над

,

так



и



под



полкой



линии

-

выноски



ссылки



на



выносной



элемент

.

•



Группа



Отображение



•



Кнопки

,

определяющие



количество



секущих



линий

:



Кнопка



Одиночная



ссылка



Активация



опции



позволяет



выполнить



построение



ссылки



на



выносной



элемент



с



одной



секущей



линией

.



Кнопка



Сдвоенная



ссылка



Активация



опции



позволяет



выполнить



построение



ссылки



на



выносной



элемент



с



двумя



секущими



линиями

.

•



Кнопки

,

определяющие



ориентацию



марки

:



Кнопка



Марка



горизонтально



Активация



опции



позволяет



выполнить



построение



ссылки



на



выносной



элемент



с



маркой

,

ориентированной



горизонтально



относительно



секущей



линии

.



Кнопка



Марка



вертикально



Активация



опции



позволяет



выполнить



построение



ссылки



на



выносной



элемент



с



маркой

,

ориентированной



вертикально



относительно



секущей



линии

.

•



Параметры



Активация



кнопки



позволяет



вызвать



диалог



Символ



ссылки



на



выносной



элемент



в



сечении



для



определения



параметров



отрисовки



обозначения



символа

.

После



завершения



ввода



нажмите



кнопку



ОК

.

Для



выхода



из



диалога



без



сохранения



изменений



нажмите



кнопку



Отмена

.

2.6.4



Диалог



Символ



Ссылки



на



выносной



элемент



в



сечении



Диалог



Символ



Ссылки



на



выносной



элемент



в



сечении

  (

рис

.  2-18)

вызывается



нажатием



на



кнопку



Параметры



диалога



Ссылка



на



выносной



элемент



в



сечении



и



предназначен



для



определения



параметров



отрисовки



одноименного



символа

.

Библиотека



СПДС

-

обозначений





34



Рис

. 2-18.

Диалог



Символ



Ссылки



на



выносной



элемент



в



сечении



Опции



диалога



•



Кнопка



Шрифт

…



Вызов



диалога



Параметры



шрифта

.

•



Параметры



символа



Поля



ввода



позволяют



задать



размеры



символа



ссылки



на



выносной



элемент



в



сечении

.

После



завершения



ввода



нажмите



кнопку



ОК

.

Для



выхода



из



диалога



без



сохранения



изменений



нажмите



кнопку



Отмена

.

2.6.5



Общие



принципы



простановки



и



редактирования



Инструмент



ссылки



на



выносной



элемент



позволяет

:

•



Выполнить



простановку



собственно



символа



ссылки



на



выносной



элемент

 (

на



разрезе



и



в



плане

).

•



При



построении



символа



ссылки



на



выносной



элемент



произвести



одновременно



генерацию



выносного



элемента

,

имеющего



одностороннюю



ассоциативную



связь



с



графикой



вида

-

прототипа

,

на



основе



которого



создается



выносной



элемент

.

Эта



связь



при



редактировании



объекта



Ссылки



на



выносной



элемент



в



любое



время



может



быть



отключена



или



восстановлена

.

При



включенной



связи



любое



перестроение



объекта

-

прототипа



передается



в



выносной



элемент



выбором



команды



Перестроить



в



меню



библиотеки

,

или



нажатием



одноименной



кнопки



пользовательской



инструментальной



панели

.

Автоматически



созданный



выносной



элемент



полностью



оформлен

,

в



том



числе



включает



маркер



выносного



элемента

.

При



редактировании



ссылки



на



выносной



элемент

  (

изменении



номера



выносного



элемента

,

листа



расположения



и



других



элементов



марки

),

производится



автоматическое



согласование



марки



ссылки



на



выносной



элемент



и



собственно



маркировки



выносного



элемента

.

Вставка



символа



Во



время



вставки



символа



Ссылки



на



выносной



элемент

 (

в



сечении

)

на



экране



отображается



его



фантом

,

позволяющий



визуально



контролировать



процесс



вставки

,

а



также



фантом



автоматически



создаваемого



библиотекой



выносного



элемента

  (

при



использовании



инструмента



Ссылка



на



выносной



элемент



с



активированным



в



диалоге



свойств



объекта



ссылки



переключателем



Выносной



элемент

 (

ВЭ

)

).

Для



редактирования



Ссылки



на



выносной



элемент



нужно



выполнить



двойной



щелчок



по



символу



выносного



элемента



на



чертеже



левой



кнопкой



мыши

,

вызывающий



появление



диалога



Ссылка



на



выносной



элемент



или



Ссылка



на



выносной



элемент



в



сечении

  (

в



зависимости



от



редактируемого



объекта

).

Кроме



того

,

изменить



геометрию



символа



ссылки



на



выносной



элемент

,

можно



с



помощью



характерных



точек

,

активизирующихся



при



одиночном



щелчке



левой



кнопкой



мыши



по



нему

.

Количество



характерных



точек



и



функции

,

определяемые



ими

,

зависят



от



типа



ссылки

.

Библиотека



СПДС

-

обозначений





35

•



Ссылка



на



выносной



элемент

 (6

характерных



точек

):

1.



Четыре



точки

,

лежащие



на



окружности

,

определяющей



границу



выносного



элемента

 —

позволяют



изменять



радиус



окружности



в



символе



ссылки



на



выносной



элемент

.

2.



Точка

,

лежащая



в



геометрическом



центре



окружности



символа



ссылки



на



выносной



элемент

 —

позволяет



изменять



точку



вставки



символа

.

3.



Точка

,

лежащая



на



изломе



полки



линии

-

выноски



символа



ссылки



на



выносной



элемент

 —

позволяет



определять



положение



линии

-

выноски

.

•



Ссылка



на



выносной



элемент



в



сечении

 (3

характерных



точки

):

1.



Точка

,

лежащая



на



середине



секущей



линии



символа



ссылки



на



выносной



элемент



в



сечении

 —

позволяет



изменять



точку



вставки



символа

.

2.



Точка

,

лежащая



на



краю



секущей



линии



символа



ссылки



на



выносной



элемент



в



сечении

 —

позволяет



выполнять



вращение



символа



относительно



точки

,

совпадающей



с



серединой



секущей



линии

.

3.



Точка

,

лежащая



на



линии

-

выноске



символа



ссылки



на



выносной



элемент



в



сечении

 —

позволяет



изменять



величину

 «

вылета

»

линии

-

выноски

.

При



изменении



масштаба



текущего



вида



пересчет



символов



ссылки



на



выносной



элемент



производится

:

•



Для



всех



элементов

,

содержащихся



в



файле



документа

 —

выбором



команды



Перестроить



в



меню



библиотеки

,

или



нажатием



одноименной



кнопки



пользовательской



инструментальной



панели

.

•



Для



дискретного



элемента

 —

при



его



редактировании



за



любую



из



характерных



точек

.

2.7



Маркер



выносного



элемента



2.7.1



Диалог



Маркер



выносного



элемента



Диалог



Маркер



выносного



элемента

  (

рис

.  2-19)

предназначен



для



определения



свойств



маркера



выносного



элемента

.

Формирование



символа



производится



в



соответствии



с



требованиями



п

. 5.19

ГОСТ



21.101-97 «

СПДС

.

Основные



требования



к



проектной



и



рабочей



документации

».

Диалог



вызывается



выбором



команды



Маркер



выносного



элемента



в



меню



библиотеки

,

или



нажатием



одноименной



кнопки



пользовательской



инструментальной



панели

.



Кнопка



Маркер



выносного



элемента





Рис

. 2-19.

Диалог



Маркер



выносного



элемента



Библиотека



СПДС

-

обозначений





36

Опции



диалога





Рис

. 2-20.

Поля



диалога



Маркер



выносного



элемента



•



Марка

 1

Поле



ввода

  (

рис

.  2-20)

представляет



собой



редактируемый



список

,

включающий

,

например

,

слова



Узел

,

Фрагмент

,

отображаемые



как



компоненты



марки



выносного



элемента

 (

например

,

Узел

 1

).

Настройкой



библиотеки



по



умолчанию



предусмотрено



блокирование



вывода



в



марку



выносного



элемента



текста



из



этого



списка

 —

кнопка

-

переключатель



Скрыть



активирована

.



Кнопка



Скрыть



•



Марка

 2

Поле



ввода



номера



выносного



элемента

 —

обязательной



составляющей



марки



выносного



элемента

.

•



Лист



Поле



ввода



номера



листа



размещения



выносного



элемента

  (

в



случае



помещения



выносного



элемента



на



листе

,

отличном



от



листа



размещения



ссылки



на



выносной



элемент

).

При



размещении



выносного



элемента



на



одном



листе



со



ссылкой



на



него

,

указатель



номера



листа



в



обозначении



выносного



элемента



может



быть



погашен



активацией



кнопки

-

переключателя



Скрыть

.

Если



производится



редактирование

 «

модели

»,

которая



по



смыслу



не



является



чертежом



и



на



основе



которой



производится



выпуск



чертежной



документации

,

активацией



кнопки

-

переключателя



Лист



может



быть



включена



функция



автоопределения



номера



листа



размещения



выносного



элемента

.

При



этом



отслеживается



уникальность



номера



выносного



элемента



в



составе



проекта

  (

комплекта



чертежей

,

выпущенного



на



основе



одной

 «

модели

»).



Кнопка



Лист



•



Параметры



Активация



кнопки



позволяет



вызвать



диалог



Символ



маркера



выносного



элемента



для



определения



параметров



отрисовки



символа

.

После



завершения



ввода



нажмите



кнопку



ОК

.

Для



выхода



из



диалога



без



сохранения



изменений



нажмите



кнопку



Отмена

.

2.7.2



Диалог



Символ



Маркера



выносного



элемента



Диалог



Символ



Маркера



выносного



элемента

 (

рис

. 2-21)

вызывается



нажатием



на



кнопку



Параметры



диалога



Маркер



выносного



элемента



и



предназначен



для



определения



параметров



отрисовки



одноименного



символа

.

Библиотека



СПДС

-

обозначений





37



Рис

. 2-21.

Диалог



Символ



Маркера



выносного



элемента



Опции



диалога



•



Кнопка



Шрифт

…



Вызов



диалога



Параметры



шрифта

.

•



Параметры



символа



Поля



ввода



позволяют



задать



размеры



символа



маркера



выносного



элемента

.

Обозначения



размеров



приведены



на



эскизе



в



левой



части



диалога

.

После



завершения



ввода



нажмите



кнопку



ОК

.

Для



выхода



из



диалога



без



сохранения



изменений



нажмите



кнопку



Отмена

.

2.8



Маркер



изменений



2.8.1



Диалог



Маркер



изменений



Диалог



Маркер



изменений

  (

рис

.  2-22)

предназначен



для



определения



свойств



маркера



изменения

.

Формирование



символа



производится



в



соответствии



с



требованиями



п

. 7.5.6—7.5.11

ГОСТ

  21.101-97

«

СПДС

.

Основные



требования



к



проектной



и



рабочей



документации

».

Диалог



вызывается



выбором



команды



Маркер



изменений



в



меню



библиотеки

,

или



нажатием



одноименной



кнопки



пользовательской



инструментальной



панели

.



Кнопка



Маркер



изменений





Рис

. 2-22.

Диалог



Маркер



изменений



Библиотека



СПДС

-

обозначений





38

Опции



диалога





Рис

. 2-23.

Поля



диалога



Маркер



изменений



•



Поля



№



изменения



Поля

,

предназначенные



для



ввода



номера



изменения

.

•



Вид



изменения

 (

примечание

)

Поле



ввода

,

позволяющее



как



осуществлять



доступ



к



списку

,

помещенному



в



файл



пользовательских



настроек



КОМПАС

-

ГРАФИК



graphic.pmn

 (

раздел

 38),

так



и



ввод



вида



изменения



с



клавиатуры

.

Обращение



к



файлу



пользовательских



настроек



выполняется



при



двойном



щелчке



в



окне



ввода



левой



кнопкой



мыши

.

•



Вид



отрисовки



маркера



Кнопки

-

переключатели



1



и



2



позволяют



выполнять



отрисовку



линии

-

выноски



Маркера



изменений



с



привязкой



к



верхней



или



нижней



стороне



параллелограмма



с



номером



изменения

.





Кнопки

-

переключатели



1



и



2



•



Кнопка



Несколько



выносных



линий



Позволяет



выполнить



простановку



одного



Маркера



изменений



к



нескольким



фрагментам



чертежа

,

относящимся



к



одному



изменению

.

При



этом



первая

 (

по



построению

)

линия

-

выноска



маркера



имеет



фиксированный



угол

  (

сонаправлена



с



одной



из



сторон



параллелограмма



с



номером



изменения

,

ее



положение



определяет



привязку



остальных



линий

-

выносок



к



одной



из



вершин



параллелограмма

.



Кнопка



Несколько



выносных



линий



•



Кнопка



Фиксировать



угол



Опция



активна



по



умолчанию



и



позволяет



выполнять



отрисовку



маркера



изменений



с



линией

-

выноской

,

сонаправленной



с



одной



из



сторон



параллелограмма



с



номером



изменения

.

В



противном



случае



линия

-

выноска



может



иметь



произвольный



угол



наклона

.



Кнопка



Фиксировать



угол



•



Параметры



Активация



кнопки



позволяет



вызвать



диалог



Символ



маркера



изменений



для



определения



параметров



отрисовки



символа

.

После



завершения



ввода



нажмите



кнопку



ОК

.

Для



выхода



из



диалога



без



сохранения



изменений



нажмите



кнопку



Отмена

.

2.8.2



Диалог



Символ



Маркера



изменений



Диалог



Символ



Маркера



изменений

  (

рис

.  2-24)

вызывается



нажатием



на



кнопку



Параметры



диалога



Маркер



изменений



и



предназначен



для



определения



параметров



отрисовки



одноименного



символа

.

Библиотека



СПДС

-

обозначений





39



Рис

. 2-24.

Диалог



Символ



Маркера



изменений



Опции



диалога



•



Группа



Параметры



текста



•



Номер

.

Шрифт

…

Вызов



диалога



Параметры



шрифта

  (

см

.

раздел

  2.14

на



стр

.  62),

позволяющего



установить



параметры



шрифта



для



отрисовки



номера



изменения



внутри



параллелограмма



символа



маркера

.

•



Примечание

.

Шрифт

…

Вызов



диалога



Параметры



шрифта

,

позволяющего



установить



параметры



шрифта



для



отрисовки



вида



изменения

 (

примечания

)

над



полкой



линии

-

выноски



маркера

.

•



Группа



Параметры



символа



Поля



ввода



позволяют



задать



размеры



символа



маркера



изменений

.

После



завершения



ввода



нажмите



кнопку



ОК

.

Для



выхода



из



диалога



без



сохранения



изменений



нажмите



кнопку



Отмена

.

2.9



Маркер



уклона



Маркер



уклона



используется



для



обозначения



уклонов



элементов



конструкций

 (

кровель

,

пандусов



и



т

.

п

.)

на



планах



и



разрезах

,

уклонов



трубопроводов



систем



водоснабжения

,

канализации



и



т

.

п

.;

на



аксонометрических



схемах

,

обозначения



уклонов



на



планах

,

продольных



и



поперечных



профилях



при



проектировании



автомобильных



дорог



и



железнодорожных



путей

.

2.9.1



Диалог



Маркер



уклона



Диалог



Маркер



уклона



предназначен



для



определения



свойств



маркера



уклона

.

Маркер



выполнен



в



соответствии



с



требованиями



п

. 5.13

ГОСТ

  21.101-97  «

СПДС

.

Основные



требования



к



проектной



и



рабочей



документации

»,

а



также



учитывает



требования



ГОСТ

  21.501-93  «

СПДС

.

Правила



выполнения



архитектурно

-

строительных



рабочих



чертежей

»,

ГОСТ

  21.601-79*  «

СПДС

.

Водопровод



и



канализация

.

Рабочие



чертежи

»,

ГОСТ

  21.602-79*  «

СПДС

.

Отопление

,

вентиляция



и



кондиционирование



воздуха

.

Рабочие



чертежи

»,

ГОСТ

  21.1701-97  «

СПДС

.

Правила



выполнения



рабочей



документации



автомобильных



дорог

»

и



ГОСТ

  21.1702-96  «

СПДС

.

Правила



выполнения



рабочей



документации



железнодорожных



путей

».

Диалог



Маркер



уклона

  (

рис

.  2-25)

вызывается



выбором



команды



Маркер



уклона



в



меню



библиотеки

,

или



нажатием



одноименной



кнопки



пользовательской



инструментальной



панели

.



Кнопка



Маркер



уклона



Библиотека



СПДС

-

обозначений





40

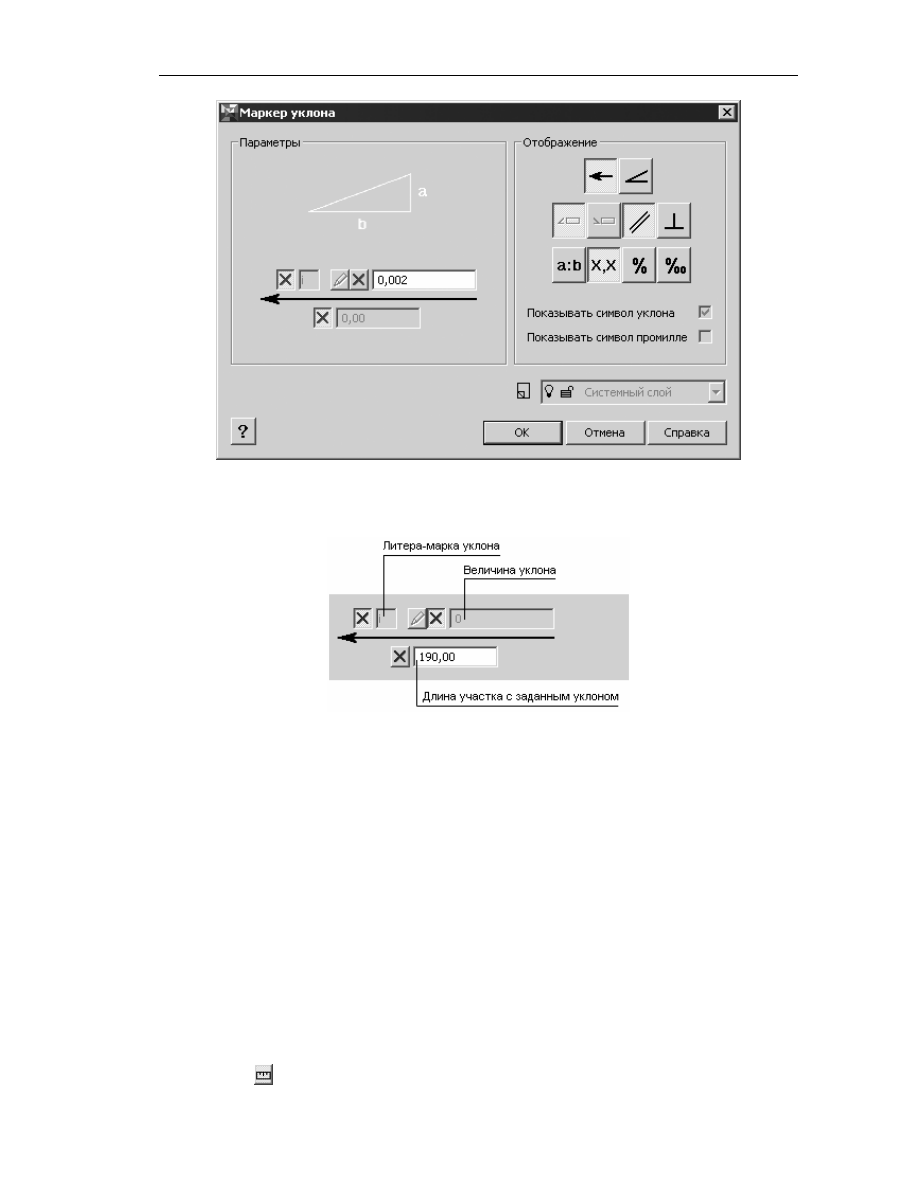

Рис

. 2-25.

Диалог



Маркер



уклона



Опции



диалога





Рис

. 2-26.

Опции



диалога



Маркер



уклона



•



Группа



Параметры



•



Литера

-

марка



уклона



Окно



ввода

 (

рис

. 2-26),

позволяющее



ввести



буквенное



обозначение



уклона

,

применяемое



при



маркировке



элементов



трубопроводов



на



аксонометрических



схемах

.

Буквенное



обозначение



может



быть



погашено



активацией



кнопки

-

переключателя



Скрыть

.

•



Величина



уклона



Размерность



величины



уклона



определяется



одной



из



четырех



кнопок

-

переключателей

:

•



Отношение



высоты



и



длины



•



Десятичное



отношение



•



Процентное



отношение



•



Промилле



Реализованы



две



возможности



ввода



значения



уклона

:

•



Прямым



вводом



с



клавиатуры



в



окно



ввода

 —

кнопка



Измерить



отжата

.

•



Путем



считывания



величины



уклона



из



чертежа

  (

только



при



простановке



Маркера



уклона



на



разрезах

,

продольных



и



поперечных



профилях

) —

кнопка



Измерить



утоплена

.



Кнопка



Измерить



Библиотека



СПДС

-

обозначений





41

В



зависимости



от



выбранного



вида



представления

  (

как



отношение



длины



и



высоты

,

процентное



отношение



и



т

.

п

.)

и



величины



уклона



осуществляется



автоматический



пересчет



его



значения

.

Если



при



вводе



значения



уклона



была



допущена



ошибка

:

введено



нулевое



значение



уклона

,

при



задании



уклона

,

как



отношения



высоты



и



длины

,

дробь



в



числителе



содержит



число

,

отличное



от

 1,

величина



уклона



на



маркере



не



отображается

.

Если



для



обозначения



уклона



используется



только



Литера

-

марка



(

оформление



аксонометрических



схем

),

либо

,

например

,

уклоны



показываются



только



с



помощью



символа



«

стрелка

»,

значение



в



окне



ввода



может



быть



скрыто



без



удаления



активацией



кнопки

-

переключателя



Скрыть

.

•



Длина



участка



с



заданным



уклоном



Окно



ввода

,

используемое



только



при



оформлении



чертежей



автомобильных



дорог



и



железнодорожных



путей

.

Предназначено



для



определения



длины



участка



заданного



уклона

.

Длина



участка



задается



в



метрах

.

Значение



длины



участка



может



быть



погашено



активацией



кнопки

-

переключателя



Скрыть

.

•



Группа



Отображение



•



Группа



переключателей

,

определяющих



размещение



Маркера

:



Кнопка



На



планах



и



схемах





Кнопка



На



разрезах

,

профилях



и



схемах



•



Группа



переключателей

,

определяющих



вид



Маркера



уклона

,

проставляемого



на



разрезах

,

профилях



и



аксонометрических



схемах

  (

задающих



направление



уклона

).

Вид



кнопки



определяется



состоянием



переключателя



Показывать



символ



уклона

.

,



Кнопка



Уклон



влево

,

подъем



дороги



,



Кнопка



Уклон



вправо

,

спуск



дороги



•



Группа



кнопок

-

переключателей

,

позволяющих



задать



опорную



геометрию



для



простановки



Маркера



уклона

:



Кнопка



Параллельно



элементу



конструкций



Используется



преимущественно



для



маркировки



участков



трубопроводов



на



аксонометрических



схемах

,

простановки



уклонов



на



планах



дорог

,

поперечных



и



продольных



профилях



дорог

.



Кнопка



Нормально



к



элементу



конструкций



Используется



преимущественно



для



маркировки



участков



кровли



и



т

.

п

.

элементов



на



планах

.

•



Группа



переключателей

,

позволяющих



задать



вид



представления



величины



уклона

:



Кнопка



Отношение



высоты



и



длины





Кнопка



Десятичное



отношение





Кнопка



Процентное



отношение



Библиотека



СПДС

-

обозначений





42



Кнопка



Промилле



•



Показывать



символ



уклона



Переключатель

,

осуществляющий



подмену



символа



уклона



на



знаки

 «+»

и

 «-»,

определяющие



подъем



или



спуск



дороги

.

•



Показывать



символ



промилле



Переключатель

,

управляющий



отображением



символа



промилле



рядом



с



величиной



уклона

.

•



Параметры



Активация



кнопки



позволяет



вызвать



диалог



Символ



маркера



уклона

  (

см

.

раздел

  2.9.2)

для



определения



параметров



отрисовки



символа

.

После



завершения



ввода



нажмите



кнопку



ОК

.

Для



выхода



из



диалога



без



сохранения



изменений



нажмите



кнопку



Отмена

.

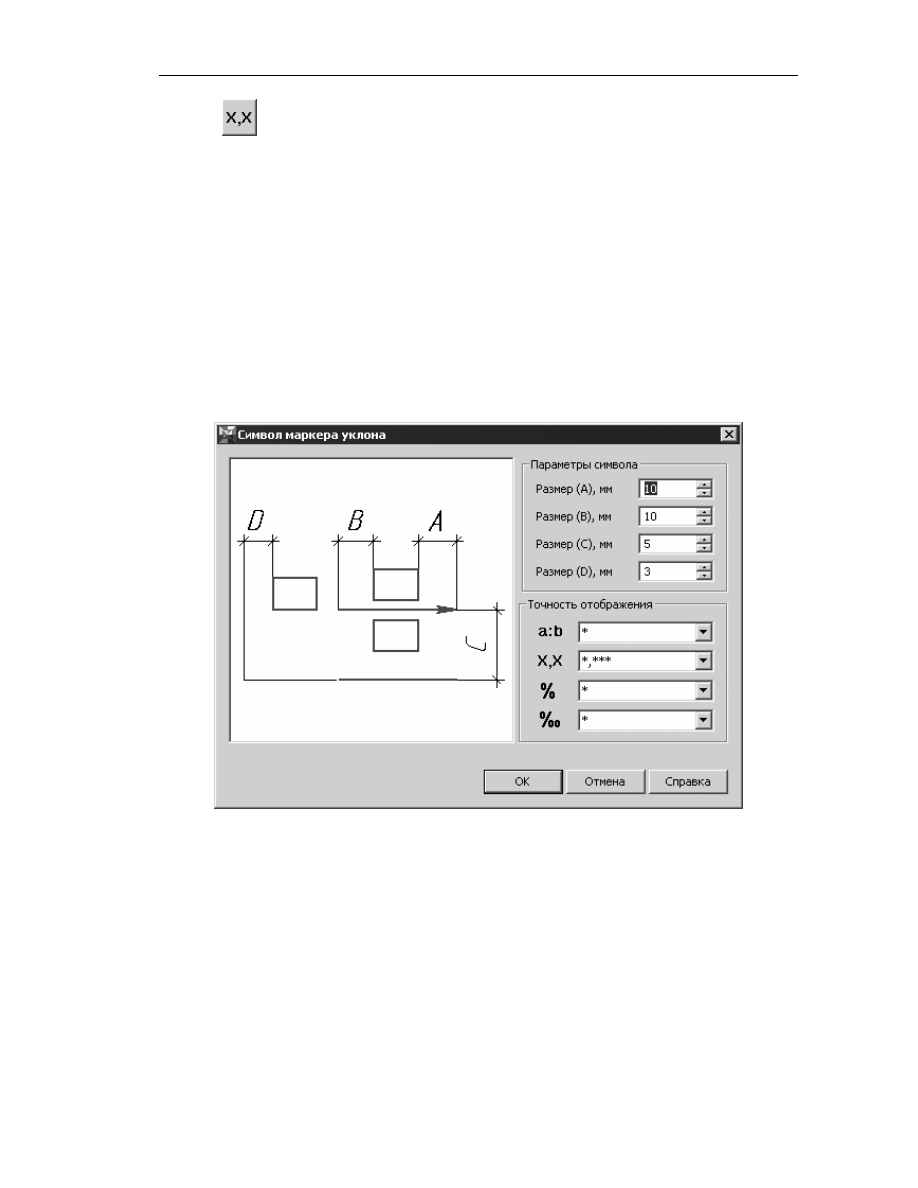

2.9.2



Диалог



Символ



маркера



уклона



Диалог



Символ



маркера



уклона

  (

рис

.  2-26)

вызывается



нажатием



на



кнопку



Параметры



диалога



Маркер



уклона



и



предназначен



для



определения



параметров



его



отрисовки

.



Рис

. 2-27.

Диалог



Символ



маркера



уклона



Опции



диалога

.

•



Группа



Параметры



символа



Поля



ввода



позволяют



задать



размеры



символа

.

Параметры



Маркера

,

используемого



для



обозначения



уклонов



на



планах



и



аксонометрических



схемах

:

•



Размер



А

 —

вылет



стрелки

-

указателя



Маркера



в



направлении



уклона

,

мм

.

•



Размер



В

 —

вылет



стрелки

-

указателя



Маркера



в



направлении

,

противоположном



направлению



уклона

.

мм

.

•



Размер



С

 —

расстояние



от



Маркера



до



опорной



прямой

,

параллельно



которой



производится



его



установка

,

мм

.

Параметры



Маркера

,

используемого



для



обозначения



уклонов



на



разрезах

,

продольных



и



поперечных



профилях



и



аксонометрических



схемах

:

Библиотека



СПДС

-

обозначений





43

•



Размер

  D

 —

вылет



прямой

,

на



которой



производится



установка



Маркера

,

в



случае



необходимости



его



размещения



за



пределами



образмериваемого



элемента



конструкций



и



являющейся



продолжением



опорной



прямой

,

мм

.

•



Размер



С

 —

расстояние



от



Маркера



до



опорной



прямой

,

параллельно



которой



производится



его



установка

,

мм

.

•



Группа



Точность



отображения



Группа



опций

,

устанавливающих



точность



отображения



величины



уклона



при



ее



представлении



в



различных



числовых



форматах

,

представленных



пиктограммами

:



Пиктограмма



Отношение



высоты



и



длины





Пиктограмма



Десятичное



отношение





Пиктограмма



Процентное



отношение





Пиктограмма



Промилле



Изменение



точности



отображения



производится



выбором



нужного



вида



маски



из



списка



для



соответствующего



формата

.

Например

,

чтобы



представить



величину



уклона



в



процентном



отношении



с



точностью



до



сотых



долей

,

необходимо



из



списка



с



пиктограммой



Процентное



отношение



выбрать



маску

 «*.**».

После



завершения



ввода



нажмите



кнопку



ОК

.

Для



выхода



из



диалога



без



сохранения



изменений



нажмите



кнопку



Отмена

.

2.9.3



Общие



принципы



простановки



и



редактирования



Простановка



маркера



уклона



осуществляется



с



помощью



функции



Маркер



уклона



библиотеки

.



Кнопка



Маркер



уклона



2.9.3.1



Простановка



Маркера



уклона



на



планах



и



схемах



Данный



режим



включается



кнопкой



На



планах



и



схемах

.



Кнопка



На



планах



и



схемах



Возможны



два



способа



простановки

:

•



С



использованием



опорных



элементов

,

например

,

параллельно



элементу



трубопровода



на



аксонометрической



схеме

,

или



перпендикулярно



линии



свеса



кровли

.

При



этом



в



качестве



опорного



элемента



рассматривается



объект

 «

Отрезок

»

КОМПАС

-

ГРАФИК

.

1.



В



диалоге



Маркер



уклона



активировать



одну



из



функций

:



Кнопка



Параллельно



элементу



конструкций





Кнопка



Нормально



к



элементу



конструкций



Замечание

.



Кнопка



Нормально



к



элементу



конструкций



доступна



только



при



простановке



Маркера



на



планах



2.



Указать



опорный



элемент

.

Для



этого



нужно



выполнить



щелчок



левой



кнопкой



мыши



по



опорному



отрезку



или



в



непосредственной



близости



от



него

.

При



этом



в



области



построения



отображается



фантом



маркера
