Аскон КОМПАС-3D. Руководство по библиотекам

Менеджер шаблонов. Руководство пользователя

5. Чтобы заменить файл заставки к разделу, в поле

Заставка

на!

жмите кнопку с тремя точками. В появившемся стандартном
диалоге Windows укажите имя другого файла с заставкой
(файл должен обязательно находиться в каталоге, указанном
при создании библиотеки), а затем нажмите кнопку

6. В окне

Редактировать раздел

нажмите кнопку

ОК

7. При необходимости в окне

Менеджера шаблонов

измените

краткую информацию о разделе библиотеки – отредактируйте
комментарий.

3.2.2.

Редактирование шаблона

Вы можете изменить шаблон библиотеки – переименовать его, выбрать другой файл
КОМПАС!3D (фрагмент, чертеж, деталь или сборку), файл Microsoft Excel или
OpenOffice.org Calc (таблица переменных), файл со схемой параметров шаблона. Для
этого сделайте следующее.

1. Убедитесь, что в Дереве шаблонов не выбран ни один шаблон.

2. Курсором укажите шаблон в Дереве шаблонов.

3. Вызовите команду

Редактировать шаблон

одним из нижеперечисленных способов:

▼

со страницы главного меню

Редактор

;

▼

из контекстного меню;

▼

нажмите соответствующую кнопку на панели инструментов;

▼

нажмите клавиши

<Ctrl>

<Enter>

Откроется одноименное команде окно

(рис. 3.5).

Внешний вид окна зависит от того, какой пакет для работы с офис!
ными документами установлен на вашем компьютере. Если это
Microsoft Offiсe, то в окне будут отображаться кнопка и наименова!
ние одного из полей ввода для Microsoft Excel, если OpenOffice.org
– то для электронных таблиц этого пакета.

4. Чтобы переименовать шаблон, в поле

Имя шаблона

введите

новое название.

5. В поле

Файл КОМПАС;3D

нажмите кнопку с тремя точками и

в стандартном диалоге Windows укажите другой файл, который
будет основой шаблона.

6. В поле

Таблица [...]

нажмите кнопку с тремя точками и в стан!

дартном диалоге Windows укажите другой файл, который со!
держит таблицу параметров шаблона.

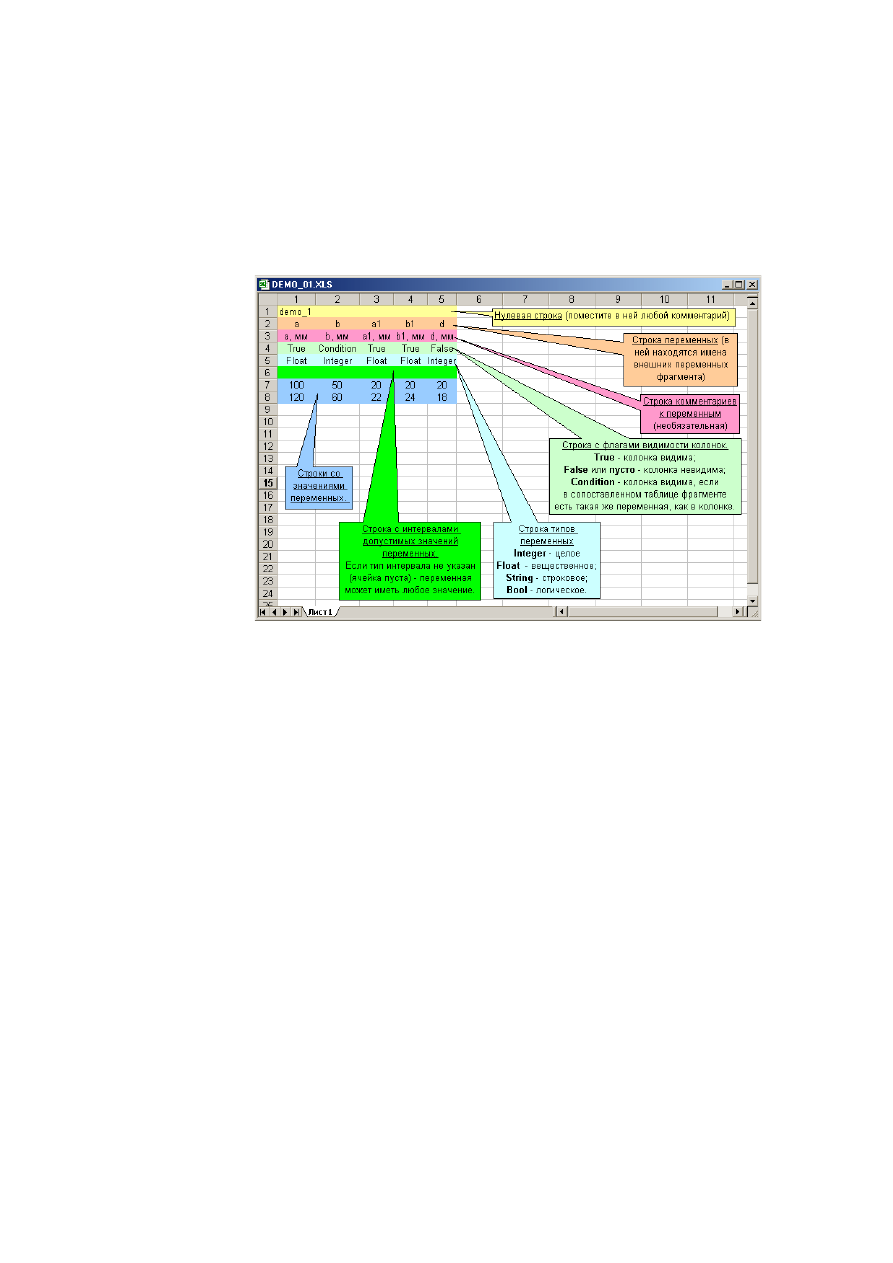

Если таблица еще не подготовлена, вы можете создать ее немедленно. Для этого введите
в поле

Таблица [...]

название таблицы параметров, а затем нажмите кнопку

Создать

таблицу [...]

7. В поле

Заставка

нажмите кнопку с тремя точками и в стандартном диалоге Windows ука!

жите другой файл (графического формата либо формата КОМПАС!3D), в котором нахо!
дится схема шаблона.

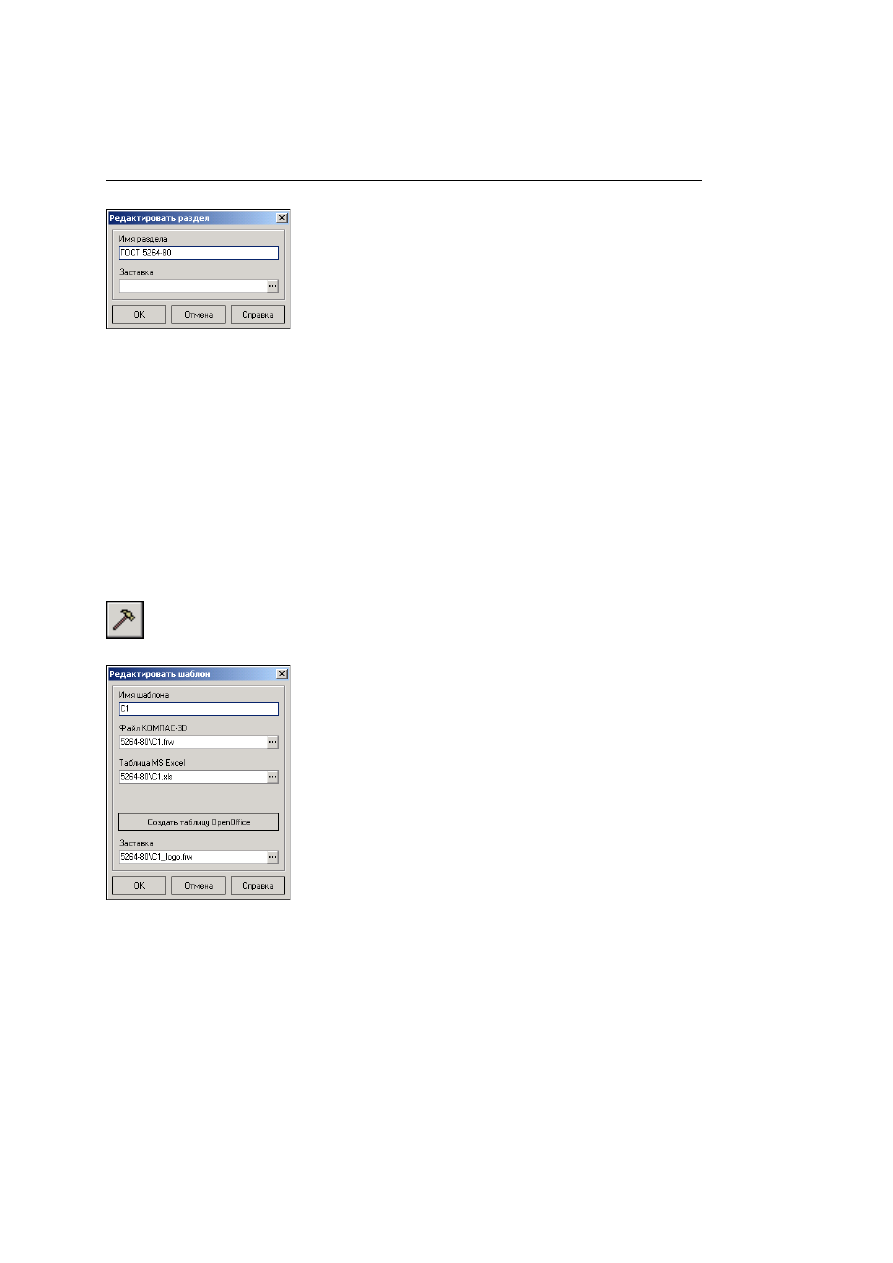

Рис. 3.4. Окно редактирования

атрибутов раздела

Рис. 3.5. Окно

редактирования

шаблона

Глава 3. Ведение библиотеки шаблонов

8. В окне

Редактировать шаблон

нажмите кнопку

ОК

9. При необходимости измените в рабочей зоне Комментарий краткую информацию о со!

зданном шаблоне.

3.2.3.

Редактирование основы шаблона

Вы можете изменить содержимое файла!основы шаблона, не прекращая сеанс работы
с

Менеджером шаблонов

. Для этого сделайте следующее.

1. В Дереве шаблонов курсором укажите в тот шаблон, основу которого вы хотите отредак!

тировать.

2. Вызовите команду

Редактировать

файл КОМПАС;3D

одним из нижеперечисленных

способов:

▼

со страницы главного меню

Редактор

;

▼

из контекстного меню;

▼

нажмите соответствующую кнопку на панели инструментов;

▼

нажмите клавиши

<Ctrl>

<К>

Документ КОМПАС!3D будет открыт для редактирования.

3. Измените параметры объекта.

4. Сохраните изменения и закройте документ КОМПАС!3D.

5. Сохраните изменения в библиотеке шаблонов – вызовите команду

Сохранить

со стра!

ницы главного меню

Библиотека

нажмите соответствующую кнопку на панели инстру!

ментов или клавиши

<Ctrl>

<S>

3.2.4.

Редактирование таблицы переменных

Вы можете изменить содержимое таблицы переменных шаблона, не прекращая сеанс
работы с

Менеджером шаблонов

. Для этого сделайте следующее.

1. В Дереве шаблонов курсором укажите тот шаблон, таблицу переменных которого нужно

отредактировать.

2. Вызовите команду

Редактировать таблицу

одним из нижеперечисленных способов:

▼

со страницы главного меню

Редактор

;

▼

из контекстного меню;

▼

нажмите соответствующую кнопку на панели инструментов;

▼

нажмите клавиши

<Ctrl>

<Е>

Для того, чтобы кнопка

стала доступной, имена файлов, содержащих компоненты

шаблона, должны быть не просто введены с помощью клавиатуры, а выбраны, как опи!
сано выше в пп. 5!7.

Обратите внимание, что для изменения будет открыт файл Microsoft Excel или
OpenOffice.org Calc, связанный с шаблоном, изображение которого вы видите в данный
момент в главном окне

Менеджера шаблонов

Менеджер шаблонов. Руководство пользователя

Откроется документ Microsoft Excel или OpenOffice.org Calc с таблицей параметров ука!
занного шаблона.

3. Отредактируйте таблицу переменных параметров.

4. Сохраните изменения в электронной таблице и закройте документ.

5. Сохраните изменения в библиотеке шаблонов – вызовите команду

Сохранить

со стра!

ницы главного меню

Библиотека

нажмите соответствующую кнопку на панели инстру!

ментов или клавиши

<Ctrl>

<S>

3.3.

Удаление элемента библиотеки

Вы можете убрать из библиотеки разделы и шаблоны. Для этого сделайте следующее.

1. Убедитесь, что в Дереве шаблонов не выбран ни один шаблон.

2. В Дереве шаблонов курсором укажите шаблон или раздел, который нужно удалить.

3. Вызовите команду

Удалить элемент библиотеки

одним из нижеперечисленных спо!

собов:

▼

со страницы главного меню

Редактор

;

▼

из контекстного меню;

▼

нажмите соответствующую кнопку на панели инструментов;

▼

нажмите клавишу

<Del>

Откроется окно, в котором нужно подтвердить удаление элемента.

4. Чтобы удалить элемент, нажмите кнопку

Да

, чтобы отказаться от удаления – кнопку

Нет

Глава 4.

Использование готовых шаблонов

4.1.

Выбор шаблона

В главном окне

Менеджера шаблонов

таблица переменных отображается только для то!

го шаблона, который выбран в дереве шаблонов. Выбранный шаблон отмечается в дере!
ве шаблонов особым значком.

Чтобы выбрать шаблон, указанный в дереве, вызовите команду

Выбрать шаблон

од!

ним из нижеперечисленных способов:

▼

со страницы главного меню

Редактор

;

▼

из контекстного меню;

▼

нажмите соответствующую кнопку на панели инструментов;

▼

нажмите клавишу

<Enter>;

▼

дважды щелкните мышью по значку шаблона.

Значок шаблона изменится, в главном окне отобразится таблица переменных выбранно!
го шаблона и появится панель инструментов таблицы переменных.

Чтобы отменить выбор шаблона, укажите его курсором и вновь вызовите команду

Вы;

брать шаблон

. Значок шаблона примет первоначальный вид.

4.2.

Присвоение значений переменным параметрам
шаблона

Перед тем как вставлять выбранный шаблон из библиотеки в документ КОМПАС!3D, не!
обходимо присвоить значения переменным, приведенным в таблице параметров. Для
этого выполните следующие действия.

1. В таблице параметров выберите строку, подходящую по диапазону значений.

2. Введите значение каждой переменной, приведенной в таблице. Для этого щелкните мы!

шью в ячейке, соответствующей переменной.

Если справа от поля ввода значения появится кнопка с черным треугольником, нажмите
ее и выберите значение из раскрывшегося списка.

Если появятся две кнопки с треугольниками (вершины треугольников направлены в про!
тивоположные стороны), выберите значение параметра, воспользовавшись кнопками,
либо введите его при помощи клавиатуры.

Для подтверждения ввода значения переменной нажмите клавишу

<Enter>

Команда

Выбрать шаблон

доступна только в том случае, если в библиотеке нет несо!

храненных элементов. Поэтому, если библиотека редактировалась в текущем сеансе ра!
боты, обязательно сохраните библиотеку перед выбором шаблона.

Менеджер шаблонов. Руководство пользователя

3. Щелчком мыши снимите флажки в ячейках тех объектов шаблона, которые не должны

быть вставлены в документ КОМПАС!3D, или поставьте флажки в ячейках тех объектов
шаблона, которые должны быть вставлены в документ КОМПАС!3D.

4. Для двухмерного шаблона выберите базовую точку – точку, за которую будет «привя!

зан» фрагмент при вставке. Для этого щелкните мышью в ячейке «б. т.». Справа от поля
ввода появится кнопка с черным треугольником. Нажмите ее и выберите базовую точку
из раскрывшегося списка. Расположение базовых точек, как правило, указано на схеме
параметров шаблона.

5. Чтобы вернуть всем переменным в таблице исходные значения, нажмите на панели инс!

трументов таблицы переменных кнопку

Восстановить начальные значения

либо вос!

пользуйтесь клавишами

<Ctrl>

<U>

6. После того как вы введе!

те все необходимые зна!
чения, строка таблицы
будет выделена цветом
(при стандартной цвето!
вой схеме Windows – зе!
леным), и активизирует!
ся панель инструментов
таблицы переменных
(рис. 4.1) (при условии,
что в КОМПАС!3D акти!
вен документ соответс!
твующего типа). Вы смо!
жете вставить шаблон с
указанными в таблице
значениями параметров
в документ КОМПАС!3D.

4.3.

Вставка шаблона в документ КОМПАС

4.3.1.

Вставка двухмерного шаблона

Двухмерный шаблон можно вставить во

фрагмент

или в

чертеж

КОМПАС!3D в качестве:

▼

набора объектов (отрезков, дуг, кривых и т. д.), то есть «россыпью»;

▼

библиотечного макроэлемента, который можно отредактировать средствами

Менедже

ра шаблонов

;

▼

макроэлемента.

Кроме того, на базе двухмерного шаблона, который подготовлен на основе

фрагмента

можно создать новый документ типа КОМПАС!Фрагмент, а на базе двухмерного шабло!
на, который подготовлен на основе

чертежа

, – новый документ типа КОМПАС!Чертеж

(см. раздел 4.3.3 на с. 60).

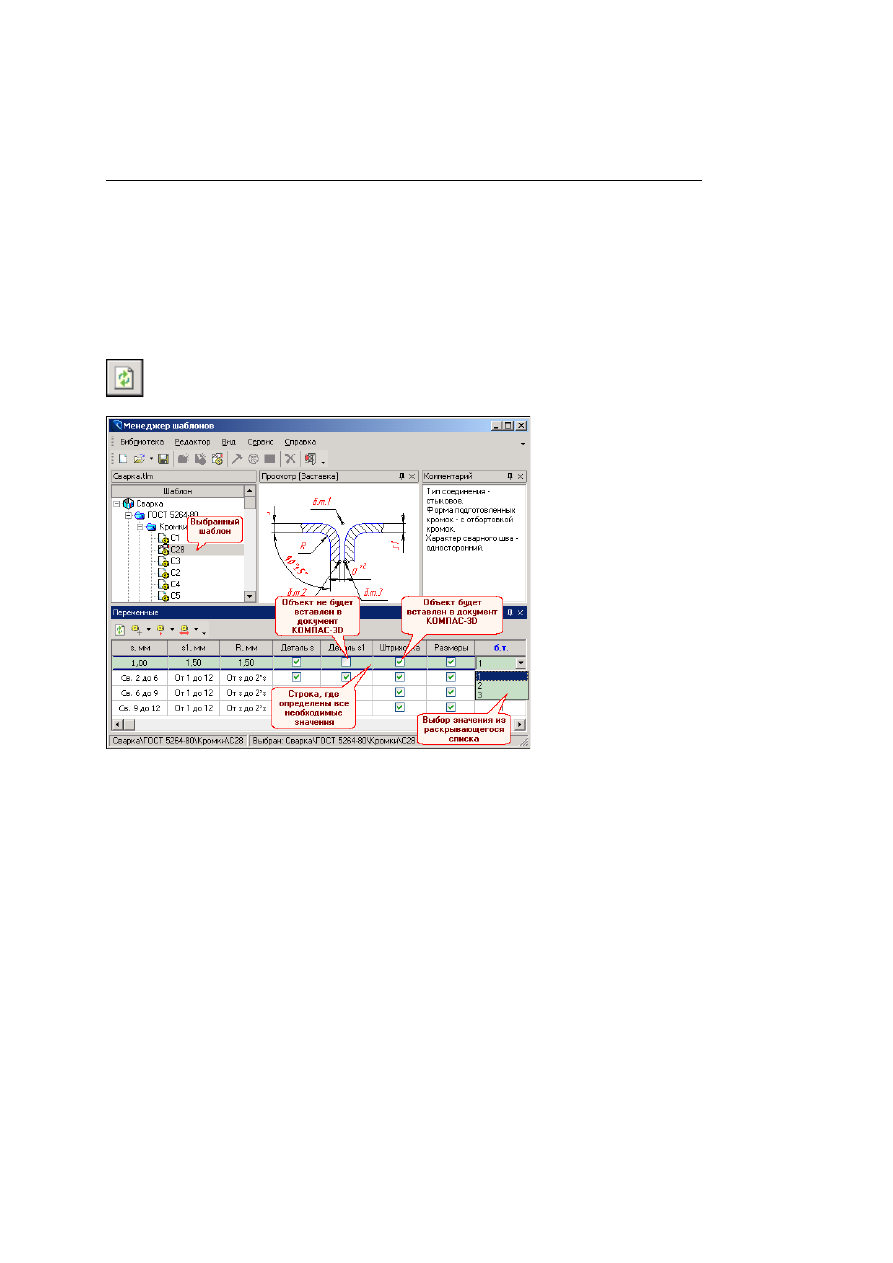

Рис. 4.1. Присвоение значений переменным параметрам шаблона

Глава 4. Использование готовых шаблонов

Чтобы вставить двухмерный шаблон в документ КОМПАС!3D, выполните следующие
действия.

1. Откройте фрагмент или чертеж КОМПАС!3D.

2. Выберите в Дереве шаблонов двухмерный шаблон (см. раздел 4.1 на с. 55).

3. Присвойте значения переменным параметрам шаблона (см. раздел 4.2 на с. 55).

4. Определите положение шаблона при вставке в документ. Для этого используйте кнопки,

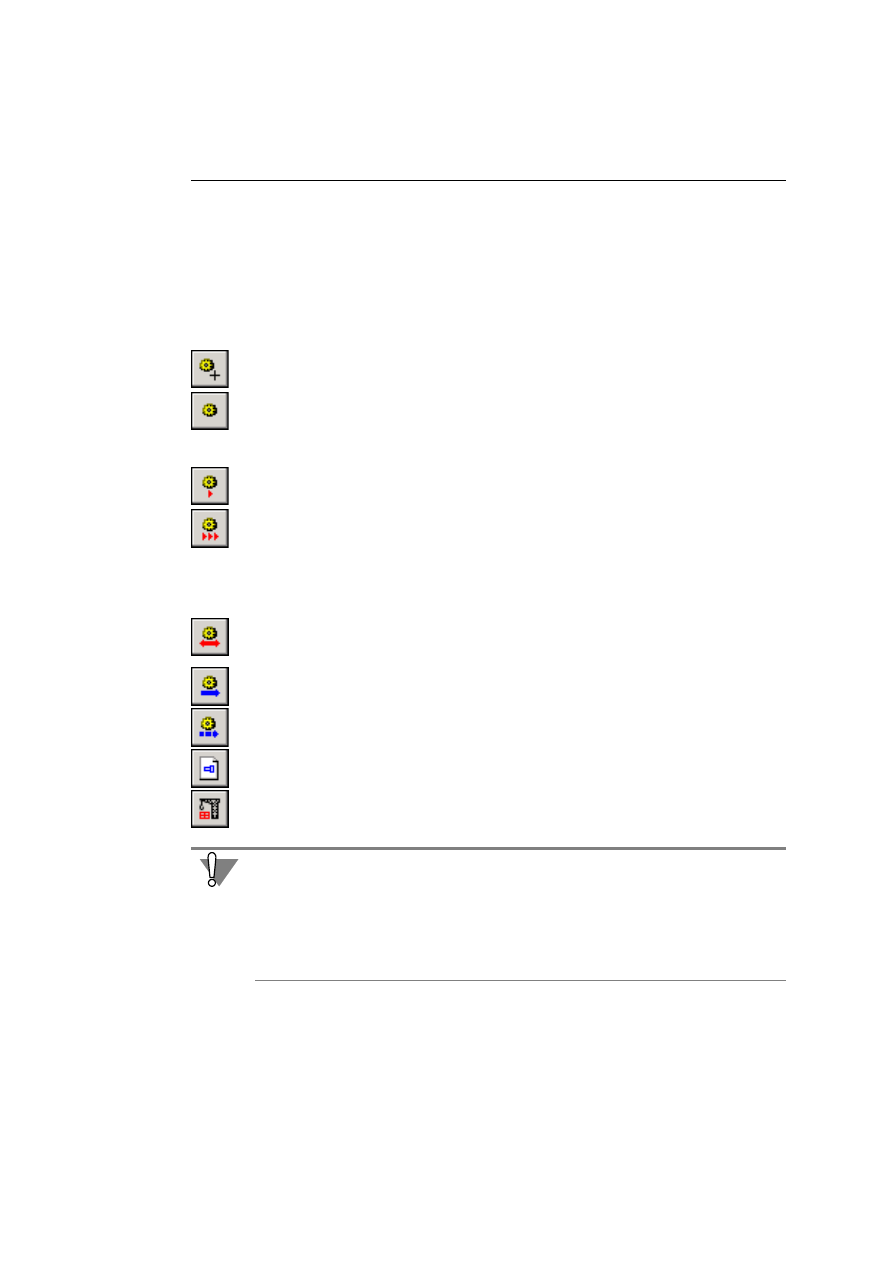

расположенные на панели инструментов таблицы переменных (см. таблицу 1.6 на с. 18).

▼

Чтобы самостоятельно указать в документе место вставки шаблона, нажмите кнопку

Указать новое положение при вставке

▼

Чтобы вставить шаблон в то же место документа, как в предыдущий раз, нажмите
кнопку

Оставить текущее положение при вставке

5. Определите режим вставки шаблона. Для этого используйте кнопки, расположенные на

панели инструментов таблицы переменных (см. таблицу 1.6 на с. 18).

▼

Чтобы вставить в документ КОМПАС!3D только один шаблон, нажмите кнопку

Оди;

ночный режим вставки

▼

Чтобы вставить один и тот же шаблон несколько раз подряд, нажмите на кнопку

Не;

прерывный режим вставки

6. Определите, в качестве какого объекта будет вставлен шаблон. Для этого используйте

кнопки, расположенные на панели инструментов таблицы переменных (см. таблицу 1.6
на с. 18).

▼

Чтобы объединить вставляемый шаблон в библиотечный макроэлемент, который
можно редактировать средствами

Менеджера шаблонов

, нажмите кнопку

Вставить

шаблон как библиотечный макроэлемент

▼

Чтобы объединить вставляемый шаблон в макроэлемент, нажмите кнопку

Вставить

шаблон как макроэлемент

▼

Чтобы не объединять вставляемый шаблон в макроэлемент, нажмите кнопку

Вста;

вить шаблон россыпью

▼

Чтобы создать на основе шаблона новый документ КОМПАС!3D, нажмите кнопку

Со;

здать фрагмент (чертеж) на основе шаблона

▼

Чтобы перестроить шаблон по заданным значениям переменных, нажмите кнопку

Перестроить шаблон

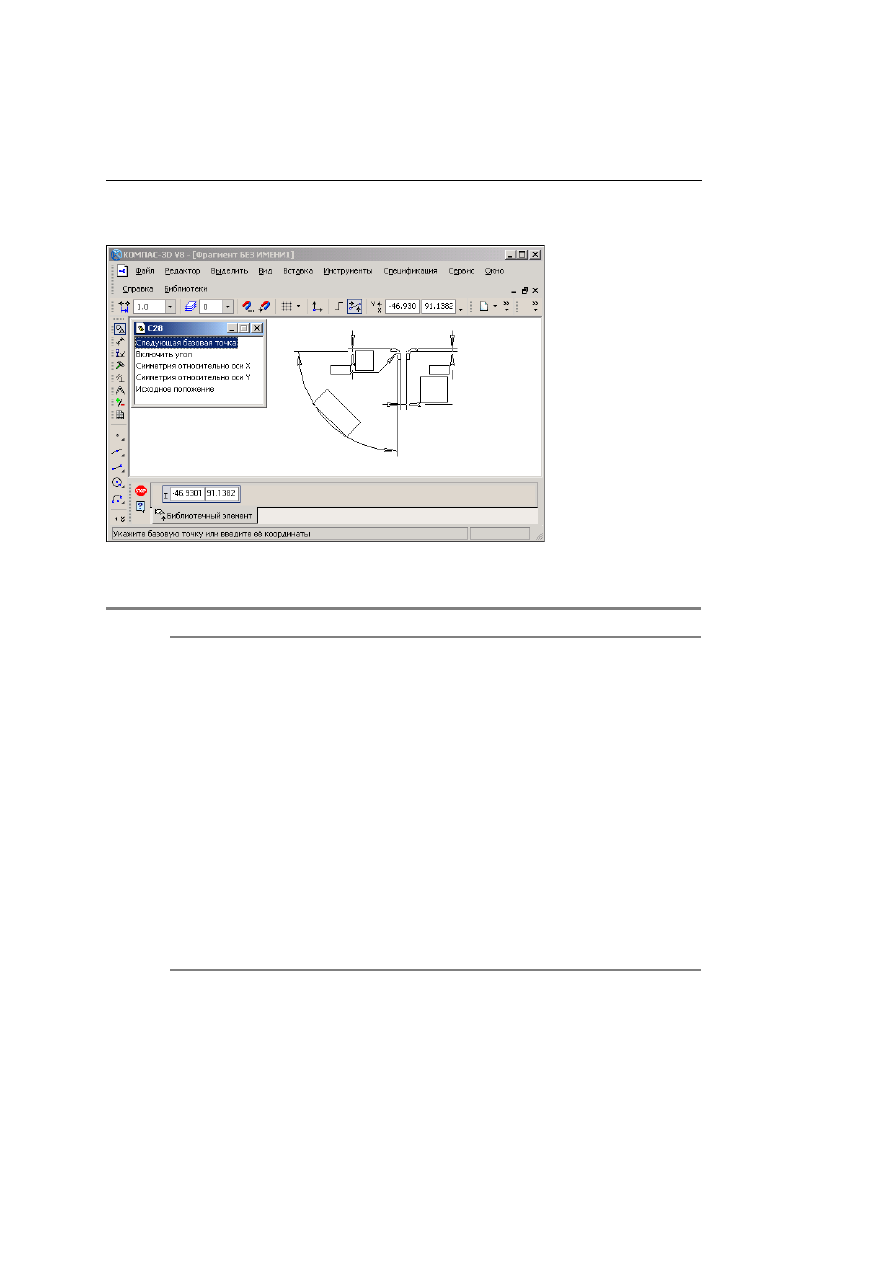

После того как вы нажмете одну из кнопок вставки объекта, в активном документе КОМ!
ПАС!3D появится фантом вставляемого шаблона (рис. 4.2). Одновременно откроется ок!
но, в котором будут перечислены возможные варианты изменения ориентации шаблона

Панель инструментов таблицы переменных появляется только при одновременном вы!
полнении трех условий:

▼

в Дереве шаблонов выбран шаблон;

▼

в КОМПАС!3D открыт документ, соответствующий типу шаблона (для двух!
мерного шаблона – фрагмент или чертеж);

▼

выбраны конкретные значения переменных из предлагаемого диапазона.

Менеджер шаблонов. Руководство пользователя

при вставке относительно исходного положения (табл. 4.1). При необходимости двой!
ным щелчком мыши выберите одну из строк.

7. Щелкните мышью в той точке поля документа КОМПАС!3D, где должна находиться точка

привязки вставляемого шаблона.

Рис. 4.2. Выбор ориентации шаблона при вставке в документ КОМПАС3D

Табл. 4.1. Действия с шаблоном при вставке в документ КОМПАС3D

Команда

Трансформация фрагмента

Следующая
базовая точка

Привязка шаблона будет осуществлена за следующую по
номеру базовую точку.

Включить угол

После указания места привязки в поле документа КОМПАС!
3D будет возможность задать угол, на который нужно
повернуть вставляемый шаблон.

Отключить угол

Отказаться от возможности задать угол поворота
вставляемого шаблона. При этом шаблон будет вставлен с
тем углом поворота, который был у фантома на момент
выбора строки

Отключить угол

Симметрия
относительно оси X

Вставляемый шаблон будет отражен относительно оси X.

Симметрия
относительно оси Y

Вставляемый шаблон будет отражен относительно оси Y.

Исходное
положение

Шаблон будет вставлен в исходном положении.

Глава 4. Использование готовых шаблонов

4.3.2.

Вставка трехмерного шаблона

Трехмерный шаблон можно вставить:

▼

во

фрагмент

или в

чертеж

КОМПАС!3D в качестве:

▼

набора объектов (отрезков, дуг, кривых и т. д.), то есть «россыпью»;

▼

библиотечного макроэлемента, который можно отредактировать средствами

Менед

жера шаблонов

;

▼

макроэлемента;

▼

сборку

КОМПАС!3D в качестве:

▼

библиотечного компонента, который можно редактировать только средствами биб!
лиотеки

Менеджер шаблонов

;

▼

детали (сборки), которую можно отредактировать средствами КОМПАС!3D;

▼

нередактируемой детали (сборки) без состава операций.

Кроме того, на базе трехмерного шаблона, который подготовлен на основе

детали

, мож!

но создать новый документ КОМПАС!3D типа КОМПАС!Деталь, а на базе трехмерного
шаблона, который подготовлен на основе

сборки

, – новый документ типа КОМПАС!Сбор!

ка (см. раздел 4.3.4 на с. 61).

Вставка трехмерного шаблона во

фрагмент

или в

чертеж

выполняется аналогично встав!

ке двухмерного шаблона (см. раздел 4.3.1 на с. 56).

Чтобы вставить трехмерный шаблон в

сборку

КОМПАС!3D, выполните следующие дейс!

твия.

1. Откройте сборку КОМПАС!3D.

2. Выберите в Дереве шаблонов трехмерный шаблон (см. раздел 4.1 на с. 55).

3. Присвойте значения переменным параметрам шаблона (см. раздел 4.2 на с. 55).

4. Определите положение шаблона при вставке в документ. Для этого используйте кнопки,

расположенные на панели инструментов таблицы переменных (см. таблицу 1.6 на с. 18).

▼

Чтобы самостоятельно указать в документе место вставки шаблона, нажмите кнопку

Указать новое положение при вставке

▼

Чтобы вставить шаблон в то же место документа, как в предыдущий раз, нажмите
кнопку

Оставить текущее положение при вставке

5. Определите режим вставки шаблона. Для этого используйте кнопки, расположенные на

панели инструментов таблицы переменных (см. таблицу 1.6 на с. 18).

▼

Чтобы вставить в документ КОМПАС!3D только один шаблон, нажмите кнопку

Оди;

ночный режим вставки

▼

Чтобы вставить один и тот же шаблон несколько раз подряд, нажмите кнопку

Не;

прерывный режим вставки

Если вы не меняли при настройке

Менеджера шаблонов

параметр

Ассоциативные ви;

ды

(см. раздел «Ассоциативные виды» на с. 31), во фрагмент или в чертеж будет поме!

щен вид шаблона спереди.

Менеджер шаблонов. Руководство пользователя

6. Определите, в качестве какого объекта будет вставлен шаблон. Для этого используйте

кнопки, расположенные на панели инструментов таблицы переменных (см. таблицу 1.6
на с. 18).

▼

Чтобы вставить шаблон как компонент, редактируемый только средствами

Менедже

ра шаблонов

, нажмите кнопку

Вставить шаблон как библиотечный компонент

▼

Чтобы вставить шаблон как деталь (сборку), редактируемую средствами КОМПАС!
3D, нажмите кнопку

Вставить шаблон как деталь (сборку)

▼

Чтобы вставить шаблон как нередактируемую деталь (сборку) без состава операций
(компонентов), нажмите кнопку

Вставить шаблон как деталь без состава опера;

ций (сборку без состава компонентов)

▼

Чтобы создать на основе шаблона новую модель КОМПАС!3D, нажмите кнопку

Со;

здать деталь (сборку) на основе шаблона

▼

Чтобы перестроить шаблон по заданным значениям переменных, нажмите кнопку

Перестроить шаблон

7. Если документ типа КОМПАС!Сборка еще не имеет названия, откроется окно, в котором

необходимо дать файлу имя, указать его месторасположение (или указать уже сущест!
вующий файл, куда нужно вставить деталь или сборку) и нажать кнопку

Сохранить

8. Щелчком мыши укажите в поле документа КОМПАС!3D место, куда нужно поместить де!

таль или сборку, и нажмите кнопку

Создать объект

на панели инструментов КОМПАС!

3D.

4.3.3.

Создание фрагмента (чертежа) на основе двухмерного шаблона

Используя двухмерные шаблоны, вы можете создавать на их базе новые документы
КОМПАС!3D:

▼

если шаблон подготовлен на основе фрагмента – документ типа КОМПАС!Фрагмент;

▼

если шаблон подготовлен на основе чертежа – документ типа КОМПАС!Чертеж.

1. Выберите в Дереве шаблонов двухмерный шаблон (см. раздел 4.1 на с. 55).

2. Присвойте значения переменным параметрам шаблона (см. раздел 4.2 на с. 55).

3. На панели инструментов таблицы переменных в группе кнопок, где определяется вид

вставки шаблона, нажмите кнопку

Создать фрагмент (чертеж) на основе шаблона

4. В открывшемся стандартном диалоге Windows введите имя создаваемого файла и его

месторасположение. Нажмите кнопку

Сохранить

5. В главном окне КОМПАС!3D откроется окно с новым документом.

Панель инструментов таблицы переменных появляется только при одновременном вы!
полнении трех условий:

▼

в Дереве шаблонов выбран шаблон;

▼

в КОМПАС!3D открыт документ, соответствующий типу шаблона (для трех!
мерного шаблона – фрагмент, чертеж или сборка);

▼

выбраны конкретные значения переменных из предлагаемого диапазона.

Глава 4. Использование готовых шаблонов

4.3.4.

Создание детали (сборки) на основе трехмерного шаблона

Используя трехмерные шаблоны, вы можете создавать на их базе новые модели КОМ!
ПАС!3D:

▼

если шаблон подготовлен на основе детали – документ типа КОМПАС!Деталь;

▼

если шаблон подготовлен на основе сборки – документ типа КОМПАС!Сборка.

1. Выберите в Дереве шаблонов двухмерный шаблон (см. раздел 4.1 на с. 55).

2. Присвойте значения переменным параметрам шаблона (см. раздел 4.2 на с. 55).

3. На панели инструментов таблицы переменных в группе кнопок, где определяется вид

вставки шаблона, нажмите кнопку

Создать деталь (сборку) на основе шаблона

4. В открывшемся стандартном диалоге Windows введите имя создаваемого файла и его

месторасположение. Нажмите кнопку

Сохранить

5. В главном окне КОМПАС!3D откроется окно с новым документом.

4.4.

Редактирование шаблона, вставленного
в документ КОМПАС

4.4.1.

Редактирование двухмерного шаблона

Средствами

Менеджера шаблонов

вы сможете отредактировать двухмерный шаблон,

вставленный в документ КОМПАС!3D, только в том случае, если он вставлен как

библи&

отечный макроэлемент

Чтобы изменить параметры двухмерного шаблона, вставленного в документ КОМПАС!
3D, выполните следующие действия:

1. В документе КОМПАС!3D дважды щелкните мышью на вставленном шаблоне. Откроется

окно

Менеджера шаблонов

2. Измените значения параметров в таблице переменных.

3. При необходимости измените положение при вставке (см. п. 4 на с. 57) и режим вставки

шаблона (см. п. 5 на с. 57).

4. Вставьте отредактированный двухмерный шаблон в документ КОМПАС!3D (см. п. 6 на

с. 57).

Если при настройке

Менеджера шаблонов

вы включили режим сквозной замены пере!

менных (см. раздел «Замена переменных в сборках» на с. 34), то в указанном вами ка!
талоге будут созданы и файл сборки, и файлы компонентов, входящих в эту сборку. И
сама сборка, и все ее компоненты будут иметь те размеры, которые вы задали в

Менед

жере шаблонов

Если режим сквозной замены переменных не включен, будет создан только файл сбор!
ки, где значения внешних параметров будут соответствовать тем, которые вы задали в

Менеджере шаблонов

. Компоненты сборки будут брать данные из того же файла!источ!

ника, что и компоненты сборки шаблона.

Менеджер шаблонов. Руководство пользователя

4.4.2.

Редактирование трехмерного шаблона

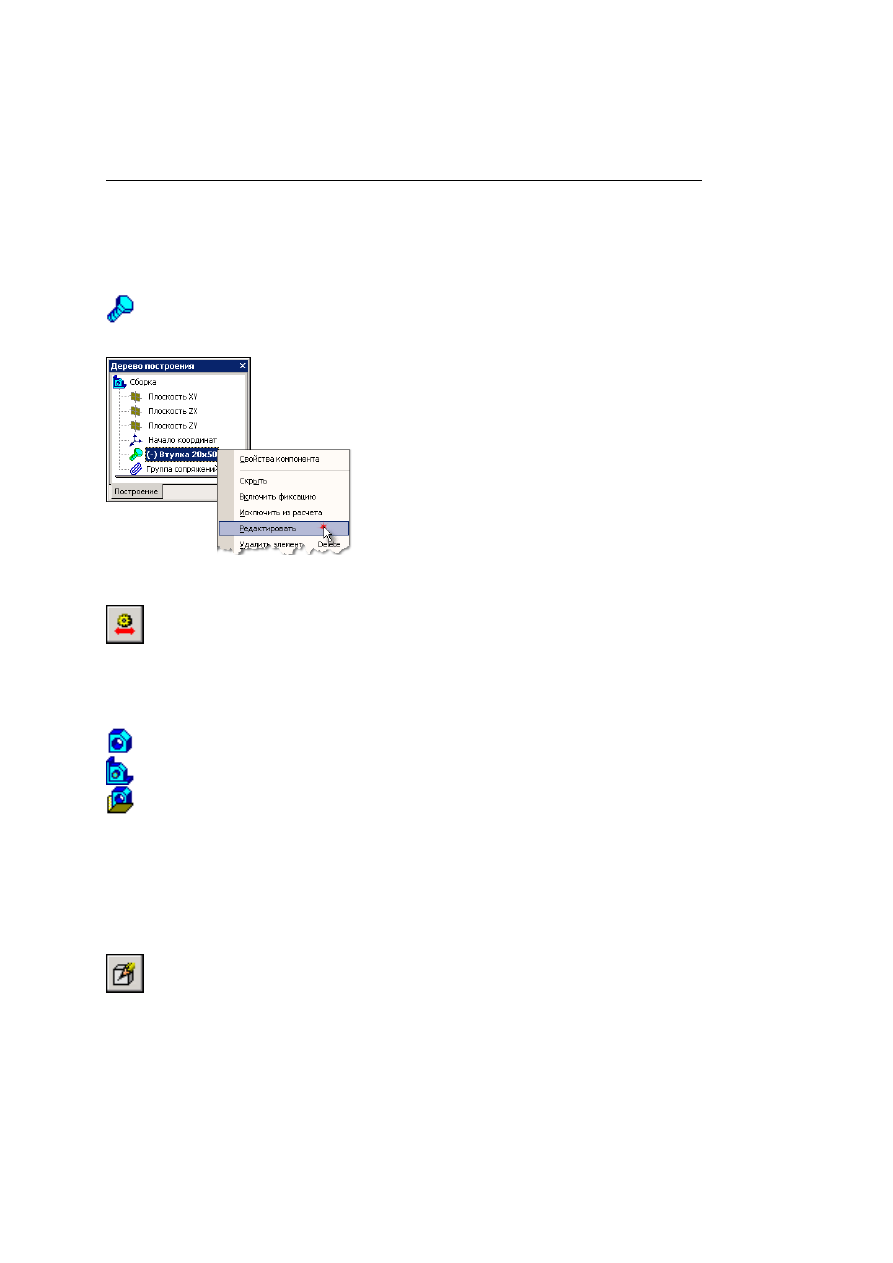

Редактирование шаблона, вставленного в качестве библиотечного
компонента

Шаблон, вставленный в документ КОМПАС!3D в качестве библиотечного компонента,
изображается в Дереве построения определенным значком.

Вы cможете редактировать такой шаблон только средствами

Менеджера шаблонов

1. Откройте в КОМПАС!3D документ типа КОМПАС!

Сборка, в который шаблон был вставлен как библио!
течный компонент.

2. Укажите значок компонента в Дереве построения и

щелчком правой клавиши мыши вызовите контекс!
тное меню. Выберите команду

Редактировать

(рис. 4.3). Откроется главное окно

Менеджера шаб

лонов

3. Измените значения параметров шаблона в таблице

переменных.

4. При необходимости измените положение при встав!

ке (см. п. 4 на с. 59) и режим вставки шаблона (см. п.
5 на с. 59).

5. На панели инструментов таблицы переменных нажмите кнопку

Вставить шаблон как

библиотечный компонент

Редактирование шаблона, вставленного в качестве детали (сборки)

Шаблон, вставленный в документ КОМПАС!3D в качестве детали (сборки), изображается
в Дереве построения определенным значком в зависимости от способа вставки.

– значок шаблона, вставленного как деталь;

– значок шаблона, вставленного как сборка.

– значок шаблона, вставленного как деталь (сборка) из КОМПАС!Библиотеки моделей
(

*.l3d

) (подробную информацию об этом способе вставки см. в разделе «Использование

библиотеки моделей» на с. 32).

Вы можете редактировать шаблон, вставленный в документ типа КОМПАС!Сборка в ка!
честве детали или сборки, как средствами

Менеджера шаблонов,

так и средствами КОМ!

ПАС!3D.

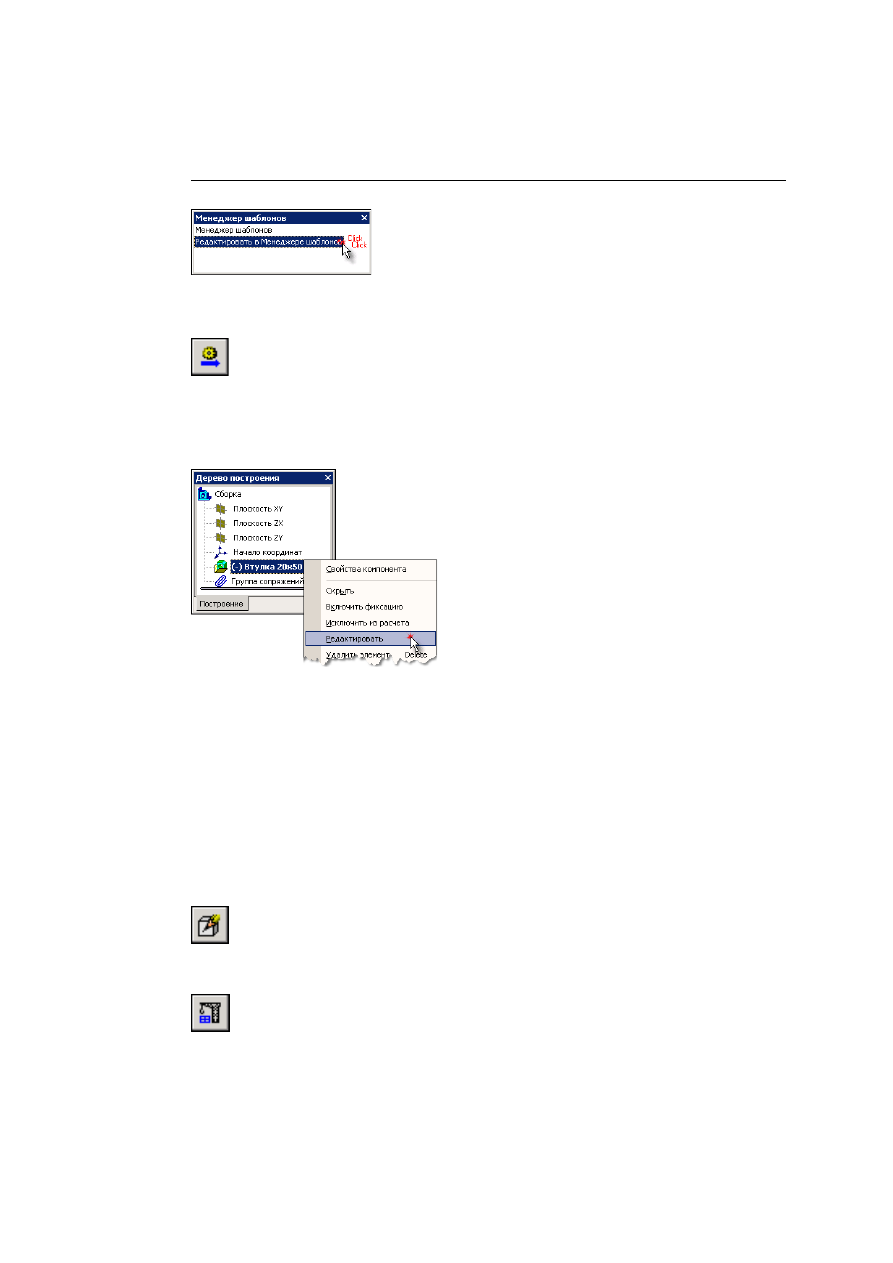

1. Откройте в КОМПАС!3D документ, в который вставлен шаблон.

Для редактирования в

Менеджере шаблонов

▼

В Менеджере библиотек вызовите из окна библиотеки

Meнeджepа шaблoнoв

команду

Рeдaктиpoвaть в Meнeджepe шaблoнoв

(рис. 4.4) или воспользуйтесь одноименной

кнопкой, расположенной на компактной панели

Meнeджep шaблoнoв

;

Рис. 4.3. Вызов команды редактирования

шаблонабиблиотечного
компонента

Глава 4. Использование готовых шаблонов

▼

щелчком мыши укажите в поле документа деталь (сборку), под!
лежащую изменению;

▼

в открывшемся главном окне

Менеджера шаблонов

измените

значения переменных;

▼

при необходимости измените положение при вставке (см. п. 4
на с. 59) и режим вставки шаблона (см. п. 5 на с. 59);

▼

на панели инструментов таблицы переменных нажмите кнопку

Вставить шаблон как

деталь

Для редактирования в КОМПАС&3D

шаблона, вставленного в документ КОМПАС!3D в ка!

честве детали (сборки):

▼

двойным щелчком мыши по детали (сборке) войдите в режим редактирования;

▼

средствами КОМПАС!3D внесите необходимые изменения в эскизы и операции.

Для редактирования в КОМПАС&3D

шаблона, встав!

ленного в документ КОМПАС!3D в качестве детали
(сборки) из КОМПАС!Библиотеки моделей (

*.l3d

▼

укажите значок детали (сборки) в Дереве построения
и щелчком правой клавиши мыши вызовите контекс!
тное меню;

▼

в контекстном меню выберите команду

Редактиро;

вать

(рис. 4.5);

▼

отредактируйте значения на раскрывшейся панели,
которая содержит перечень внешних переменных
вставленного шаблона.

4.4.3.

Редактирование детали (сборки), созданной на основе шаблона

Вы можете редактировать средствами

Менеджера шаблонов

деталь (сборку), созданную

в документе КОМПАС!3D на основе трехмерного шаблона. Редактирование может вы!
полняться неоднократно. При перестроении детали (сборки) будут обновляться только
элементы, параметры которых изменены средствами

Менеджера шаблонов

Чтобы изменить параметры детали (сборки), выполните следующие действия.

1. Откройте в КОМПАС!3D документ типа КОМПАС!Деталь (КОМПАС!Сборка), в котором на

основе шаблона создана деталь (сборка).

2. В Менеджере библиотек вызовите из окна библиотеки

Meнeджepа шaблoнoв

команду

Рeдaктиpoвaть в Meнeджepe шaблoнoв

или воспользуйтесь одноименной кнопкой,

расположенной на компактной панели

Meнeджep шaблoнoв

3. Откроется окно

Менеджера шаблонов

4. Измените значения параметров в таблице переменных.

5. На панели инструментов таблицы переменных нажмите кнопку

Перестроить деталь

(сборку) на основе шаблона

Рис. 4.4. Вызов команды

редактирования
шаблонадетали
(сборки)

Рис. 4.5. Вызов команды редактирования

библиотечного шаблона

Менеджер шаблонов. Руководство пользователя

4.4.4.

Перестроение шаблона

Менеджере шаблонов

существует возможность перестроения шаблона по заданным

значениям переменных.

Чтобы перестроить шаблон, выполните следующие действия.

1. Откройте документ КОМПАС!3D.

2. Выберите в шаблон в

Менеджере шаблонов

3. Присвойте значения переменным параметрам шаблона.

4. Нажмите на панели инструментов таблицы переменных кнопку

Перестроить шаблон

5. В главном окне КОМПАС!3D откроется окно с новым документом, содержащим фраг!

мент, чертеж, деталь или сборку, построенную в соответствии с заданными параметра!
ми.

При помощи команды

Перестроить шаблон

можно организовать управление конфигу!

рациями сборок для получения множества моделей сборки, состоящих из деталей с оди!
наковыми названиями, но разными размерами:

▼

создать сборку и назначить внешние переменные для изменяемых парамет!
ров;

▼

создать в каталоге сборки библиотеку шаблонов;

▼

создать на основе сборки шаблон;

▼

выбрать шаблон, ввести значения переменных, вызвать команду

Перестро;

ить шаблон

Если при настройке

Менеджера шаблонов

вы включили режим сквозной замены пере!

менных (см. раздел «Замена переменных в сборках» на с. 34), то при перестроении шаб!
лона все его компоненты будут отображены в соответствии с размерами, которые вы за!
дали в

Менеджере шаблонов

Если режим сквозной замены переменных не включен, будет перестроен только сам
шаблон, содержащий модель сборки.

Глава 5.

Сервисные функции

5.1.

Поиск элементов библиотеки

При работе с большими библиотеками сложной структуры бывает сложно найти нужный
шаблон или файл. Вы можете воспользоваться инструментом поиска, чтобы найти эле!
менты библиотеки, в названии которых содержатся указанные символы.

1. Вызовите со страницы главного меню

Поиск

команду

Найти

или нажмите клавиши

<Ctrl>+<F>

. Откроется окно

Поиск

(рис. 5.1).

2. В строке

Найти

введите символы, которые должны содержать!

ся в искомом элементе.

3. Установите направление поиска –

Вверх

Вниз

или

От начала до

конца

. Для этого включите одну из кнопок в группе

Направле;

ние поиска

4. Определите режим поиска, щелчком мыши установив (сняв)

флажки в группе

Режим показа

5. Отметьте названия столбцов, в которых необходимо искать эле!

менты, содержащие введенные для поиска символы. Для этого
щелчком мыши установите (снимите) флажки в группе

Искать

в столбцах

6. Для начала поиска нажмите кнопку

ОК

В результате поиска будет выделен первый элемент, в котором со!
держатся введенные для поиска символы.

Если элементы не будут найдены, появится соответствующее ин!
формационное сообщение.

5.2.

Замена элементов библиотеки

При редактировании библиотеки шаблонов может возникнуть необходимость измене!
ния названий группы объектов. В этом случае удобно воспользоваться инструментом по!
иска и замены. С его помощью можно не только найти элементы библиотеки, в названии
которых содержатся указанные символы, но и заменить их на другие.

1. Вызовите со страницы главного меню

Поиск

команду

Заменить

или нажмите клавиши

<Ctrl>+<R>

. Откроется одноименное команде окно (рис. 5.2).

2. В строке

Найти

введите символы, которые должны содержаться в искомом элементе.

3. В строке

Заменить

на

введите символы, на которые должны быть заменены поисковые

символы в названии найденного элемента.
Установите направление поиска –

Вверх

Вниз

или

От начала до конца

. Для этого вклю!

чите одну из кнопок в группе

Направление поиска

4. Определите режим поиска, щелчком мыши установив (сняв) флажки в группе

Режим

показа

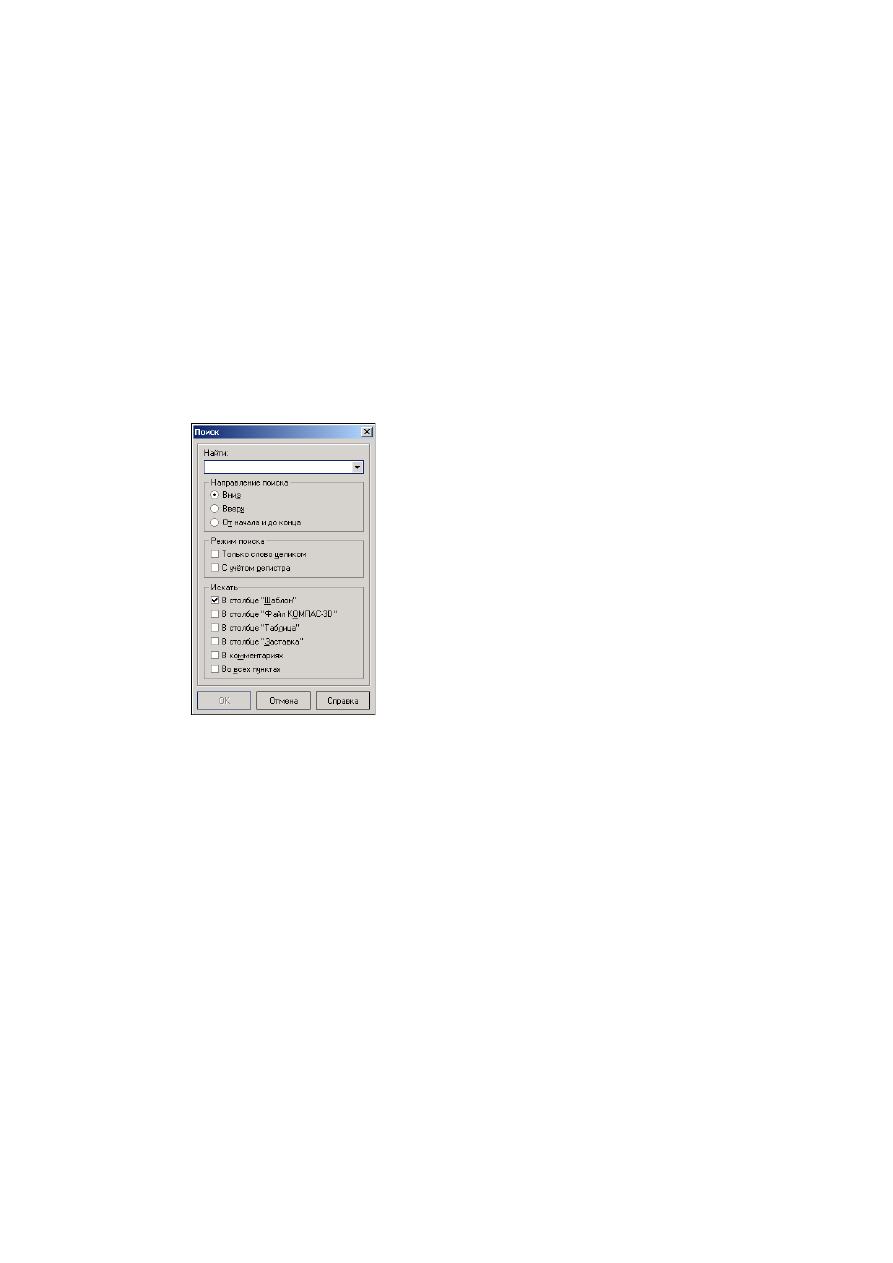

Рис. 5.1. Окно

Поиск

Менеджер шаблонов. Руководство пользователя

5. Отметьте названия столбцов, в которых необходимо искать эле!

менты, содержащие введенные для поиска символы. Для этого
щелчком мыши установите (снимите) флажки в группе

Искать

6. Для начала поиска нажмите кнопку

ОК

7. В результате работы команды будет выделен первый элемент, в

котором содержатся введенные для поиска символы, и откро!
ется окно с предложением замены.

8. В открывшемся окне

Замена

▼

нажмите кнопку

Да

, если хотите заменить выделенный эле!

мент;

▼

нажмите кнопку

Нет

, если не следует производить замену

выделенного элемента, а нужно перейти к следующему эле!
менту, удовлетворяющему условиям поиска;

▼

нажмите

кнопку

Отмена

, если хотите отказаться от замены

элементов;

▼

нажмите кнопку

Заменить все

, если хотите заменить все

элементы, которые будут найдены в результате поиска.

Если искомые элементы в библиотеке отсутствуют, появится соответствующее инфор!
мационное сообщение.

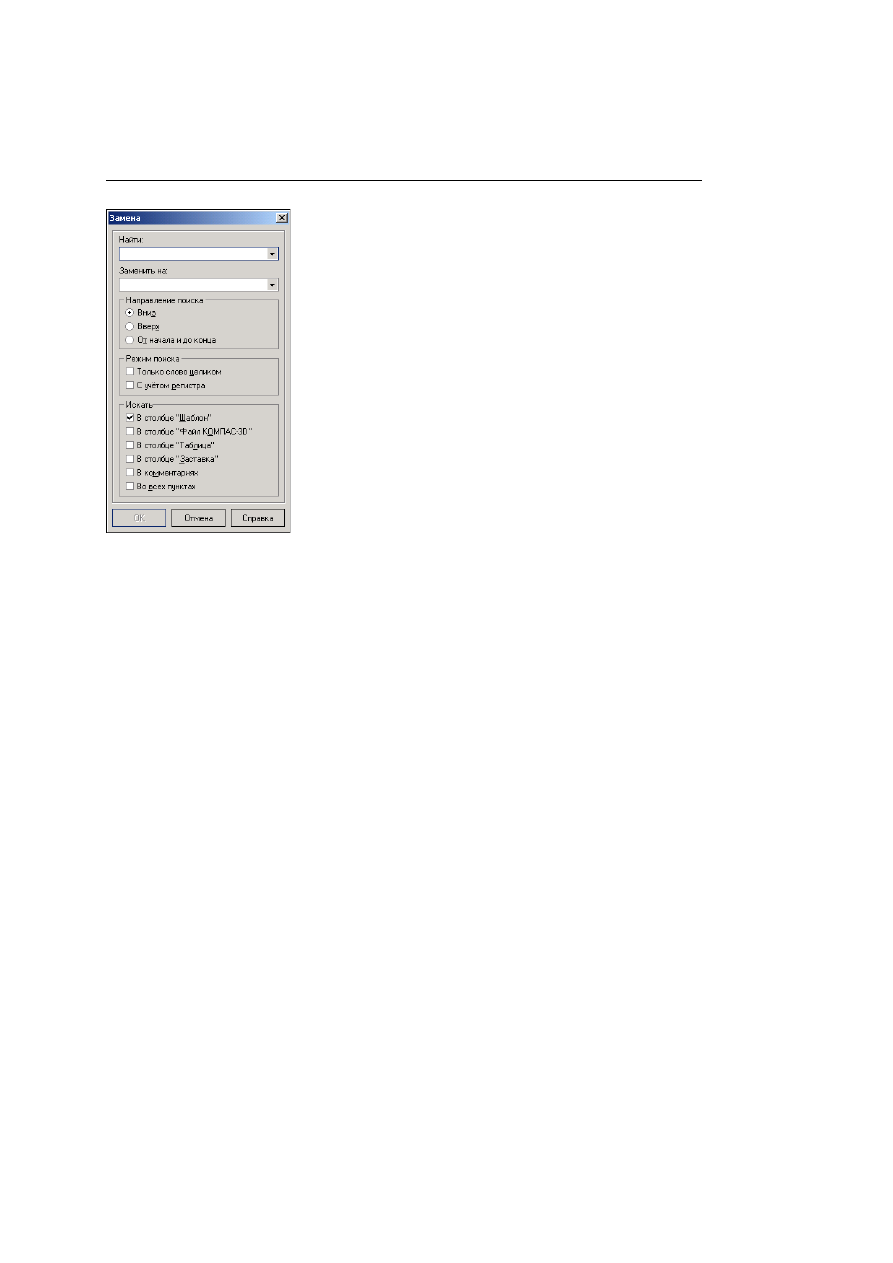

Рис. 5.2. Окно

Замена

Аскон КОМПАС-3D. Руководство по библиотекам - часть 106
